30设计交底会议纪要(图纸会审)
设计交底与图纸会审的内容及流程
设计交底与图纸会审的内容及流程在建筑工程领域，设计交底与图纸会审是项目实施前非常重要的环节。
它们对于确保工程质量、减少施工中的变更和纠纷、提高施工效率具有关键作用。
接下来，咱们就详细聊聊设计交底与图纸会审的具体内容及流程。
一、设计交底的内容设计交底，简单来说，就是设计单位向施工单位和监理单位等相关方详细说明设计意图、设计要点和注意事项。
1、工程概况包括工程的规模、功能、结构形式、建筑特点等，让参与方对整个项目有一个全面的了解。
2、设计依据介绍设计所遵循的规范、标准、政策法规，以及相关的地质勘察报告、环境评估报告等基础资料。
3、建筑设计比如建筑物的平面布局、空间组合、外立面造型、建筑材料的选用等。
同时，要说明建筑的防火、防水、节能、无障碍设计等方面的要求。
4、结构设计涵盖结构体系的选择、基础类型、主要构件的尺寸和配筋、抗震设计等。
解释结构的受力特点和关键部位的处理方法。
5、给排水设计包括生活给排水、消防给排水系统的设计，如管道的布置、管径的选择、设备的选型等。
6、电气设计像供电电源、配电系统、照明设计、弱电系统（如通信、安防、智能化）等方面的内容。
7、暖通设计讲述空调系统、通风系统、防排烟系统的设计方案，以及设备的选择和布置。
8、施工注意事项提醒施工单位在施工过程中可能遇到的特殊情况和需要特别注意的问题，如某些部位的施工难度较大、需要采取特殊的施工工艺等。
二、图纸会审的内容图纸会审则是各方对施工图纸进行细致的审查，发现并解决其中存在的问题。
1、图纸的完整性检查图纸是否齐全，包括建筑、结构、给排水、电气、暖通等各个专业的图纸，以及总平面图、剖面图、详图等。
2、图纸的准确性核实图纸中的尺寸标注、标高、坐标等是否准确无误，有无相互矛盾之处。
3、设计的合理性审查设计方案是否符合工程实际情况，是否满足使用功能的要求，是否便于施工和维护。
4、专业之间的协调性查看不同专业的图纸之间是否衔接良好，比如建筑与结构之间的构件位置是否一致，给排水与电气管道的走向是否冲突等。

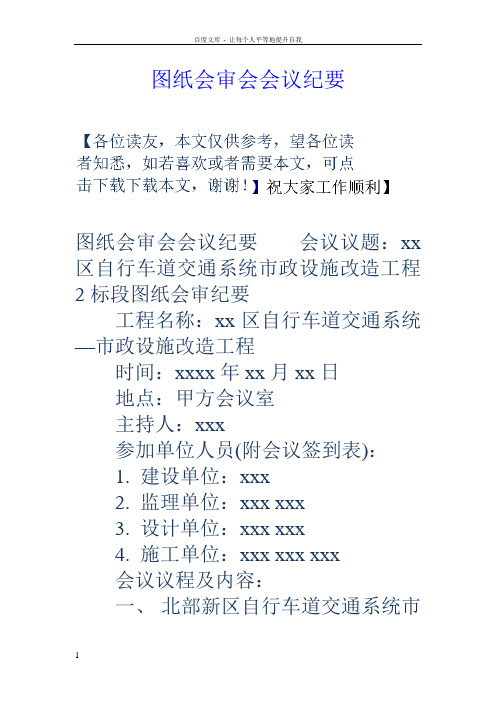

图纸会审会会议纪要
图纸会审会会议纪要
图纸会审会会议纪要会议议题：xx 区自行车道交通系统市政设施改造工程2标段图纸会审纪要
工程名称：xx区自行车道交通系统—市政设施改造工程
时间：xxxx年xx月xx日
地点：甲方会议室
主持人：xxx
参加单位人员(附会议签到表)：
1. 建设单位：xxx
2. 监理单位：xxx xxx
3. 设计单位：xxx xxx
4. 施工单位：xxx xxx xxx
会议议程及内容：
一、北部新区自行车道交通系统市
政设施改造工程2标段图纸进行了技术交底。
二、施工单位、监理单位、建设单位对图纸提出相关问题设计院答复形成纪要：
1. 自行车道的宽度xx米是否包括两边的路缘石，请明示。
答复：自行车道内控为xx米。
2. 路缘石设计尺寸为xx米，不利于安装和购进，曲线段达不到设计要求，建议将尺寸改为顺直段长度为xx米，曲线段为xx米。
答复：顺直段按xx米，曲线段按xx 米施工。
3. 绿化带每xx米设一处断口，如遇树木，是否要将树木移植?
答复：根据现场实际情况决定。
4. 自行车道是否与人行道齐平。
答复：自行车道与人行道齐平。
5. 新增设树框与原树框间的间距不明确，请给予指示。
答复：增设树框与原树框采用中对
中，间距为5米施工。
会签单位如下：
建设单位(盖章)
监理单位(盖章)
设计单位(盖章)
施工单位(盖章)
xx市xx区园林市政建设公司
xxxx年xx月xx日。
施工图设计交底与图纸会审制度(4篇)
施工图设计交底与图纸会审制度施工图设计交底与图纸会审是施工图设计阶段非常重要的工作环节，旨在确保设计图纸的质量与安全性，并有效地与各相关方沟通交流，提高施工图设计和施工过程的效率。
下面是一份施工图设计交底与图纸会审的制度：一、施工图设计交底1. 设计交底组成设计交底组成包括设计负责人、设计师、相关专业设计人员、项目负责人等，并根据需要邀请项目相关方参加。
2. 设计交底内容（1）明确设计目标和要求，确定设计方案。
（2）阐明设计思路，重点强调施工图设计中存在的技术难点和风险点。
（3）详细说明设计图纸的各个专业内容，包括布置图、平面图、立面图、剖面图、构造图、管线图等。
（4）确定设计任务书和设计交底会议纪要，作为后续设计和审查的依据。
3. 设计交底形式设计交底可以采用会议形式，也可以采用现场讲解和演示形式。
会议应当有完整的记录，包括会议纪要、设计交底书等。
4. 设计交底时间设计交底应在施工图设计开始前进行，确保设计图纸的质量和准确性。
二、图纸会审1. 图纸会审组织图纸会审组织由项目负责人或指定专门负责的人员负责，包括各相关专业设计人员、施工方代表、监理方代表等。
2. 图纸会审内容（1）逐逐层逐专业逐专项进行会审，强调各专业之间的协调和配合。
（2）对图纸内容、规格、标注、符号、尺寸等进行全面审核，确保图纸的完整性和正确性。
（3）对设计思路、设计方案、设计原则等进行讨论和确定。
3. 图纸会审形式图纸会审可以采用会议形式，也可以采用现场演示和讨论形式。
会议应当有完整的记录，包括会议纪要、会审意见、修改意见等。
4. 图纸会审时间图纸会审应在设计交底后尽快进行，确保设计图纸的准确性和合理性。
以上是施工图设计交底与图纸会审制度的基本内容，具体的实施过程和要求可以根据项目的需要进行调整和完善。
同时，在施工图设计交底和图纸会审过程中，应重视沟通和协作，确保各相关方都能充分参与和表达意见，合理解决问题，确保施工图设计的质量和安全。
图纸会审会议纪要范本.doc
会议纪要安徽省恒信建设工程管理有限公司2017年2月24日安庆经开区两区共建和平东路道路及地下综合管廊工程图纸会审及设计交底会时间：2017年2月24日地点：中铁十局项目部会议室参会单位：安庆皖江高科技投资发展有限公司安徽恒信建设工程管理有限公司中铁十局集团有限公司安徽省交通规划设计总院股份有限公司（参会人员见：会议签到表）会议主持人：何庆会议议程：1、设计单位进行施工图设计交底2、施工、监理单位对施工图纸会审发现的问题进行提问3、设计单位对施工图纸中存在的遗漏或问题进行答复4、建设单位对项目开工准备工作提出要求第一议程：设计单位进行设计交底:1、介绍安庆市和平东路（站前路-皖江大道）道路及地下综合管廊工程的设计意图；2、本工程施工的重点是路基处理和地下综合管廊，难点是地下综合管廊的防水。
（具体内容见：设计交底文件）；3、施工过程中要求注意的事项：（1）、对超过一定规模的危险性较大的分部分项工程安全施工专项方案，必须经专家论证，如本工程的综合管廊深基坑等；（2）、供电报装、消防部门备案、验收；（3）、管廊结构工程覆土前必须进行测量，测量资料经业主、监理、设计认可后方可回填；（4）、支架、电机等专项设备的采购提前做好准备，材料供应商需建设、监理、施工及上会协定；（5）、综合管廊的防水工程是本项目的重点，防水材料的使用及保障措施，必须严格把关。
（6）、针对施工现场的地质现状，建议施工单位尽量采用4%灰土进行回填；第二议程：施工、监理单位对施工图纸会审发现的问题及设计单位答复课件课件课件课件第四议程：建设单位对项目开工准备工作提出要求1、施工单位、监理单位提出的问题，请设计单位书面详细答复；2、主要设备和材料的采购，施工单位要提前做好准备。
关键材料的供应商选定，需上会经建设单位、设计单位和监理单位共同商定；3、施工单位抓紧做好人、材、机的筹备，项目管理人员必须提前到场，监理单位督促施工单位及时报审有关方案资料，建议下周召开第一次工地例会，确保工程早日开工，如期完工。
设计交底与图纸会审记录
设计交底与图纸会审记录在建筑工程项目中，设计交底与图纸会审是至关重要的环节。
它们不仅能够确保设计意图的准确传达，还能提前发现并解决施工图纸中存在的问题，为项目的顺利进行打下坚实的基础。
设计交底，顾名思义，是设计单位向施工单位和监理单位详细阐述设计意图、设计特点、施工要求等内容的过程。
这就像是一场知识的传递，设计师将自己脑海中的构想和规划，通过语言和文字，清晰地传达给即将把设计变为现实的施工团队。
在这个过程中，设计单位会重点介绍项目的总体布局、结构形式、建筑功能、工艺流程、设备选型等关键信息，让施工单位和监理单位对项目有一个全面、深入的理解。
图纸会审则是施工单位、监理单位以及建设单位等各方，在认真审查施工图纸的基础上，共同对图纸中存在的问题进行讨论和交流，并提出修改意见和建议的活动。
这是一个集体智慧的碰撞过程，各方从不同的角度审视图纸，往往能够发现一些容易被忽视的细节问题。
比如，施工工艺的可行性、尺寸标注的准确性、各专业图纸之间的衔接是否顺畅等等。
为了确保设计交底与图纸会审的效果，通常会在项目开工前组织专门的会议。
在会议前，各方都需要做好充分的准备工作。
施工单位要仔细研究施工图纸，列出存在疑问和可能存在问题的地方；监理单位要对施工图纸进行初步审查，提出监理意见；建设单位则要协调各方的工作，确保会议的顺利进行。
在会议过程中，首先由设计单位进行设计交底。
设计师会借助多媒体等手段，结合施工图纸，对项目的设计情况进行详细讲解。
在讲解过程中，施工单位和监理单位可以随时提出问题和疑问，设计师会当场进行解答。
然后，进入图纸会审环节。
各方依次发表对施工图纸的审查意见，对于提出的问题，共同商讨解决方案。
对于一些较为复杂的问题，可能需要经过多次讨论和研究才能确定最终的处理办法。
在设计交底与图纸会审过程中，会形成详细的记录。
这些记录包括会议的时间、地点、参加人员、会议内容、提出的问题及解决方案等。
记录的目的是为了确保各方对会议的结果有清晰的认识，便于在后续的施工过程中遵循和执行。
施工图设计技术交底与图纸会审制度(4篇)
施工图设计技术交底与图纸会审制度一、背景介绍随着科技的不断进步和社会的发展，建筑施工图设计的重要性日益凸显。
施工图设计在建设项目中起到了关键作用，它是工程质量和安全的保障，对于确保工程施工的顺利进行起着关键性的作用。
而施工图设计技术交底与图纸会审制度则是保证施工图设计质量的一项重要措施。
本文将详细介绍施工图设计技术交底与图纸会审制度。
二、施工图设计技术交底1. 概念施工图设计技术交底是指施工图设计人员对设计方案进行解读和说明，使得施工图设计的目的和要求得以明确，以便施工人员能够根据设计要求进行施工。
2. 目的施工图设计技术交底的目的是确保施工图设计的准确性和可行性，避免因设计不合理造成的施工问题和工程质量的下降。
3. 内容施工图设计技术交底的内容通常包括设计方案的解读、设计的原则和要求、施工过程中需要注意的事项等。
设计方案的解读主要是对设计方案进行详细的说明，包括设计的目标、设计的理念、设计的功能等。
设计的原则和要求主要是对施工图设计的相关规定进行说明，以确保施工图设计的合理性和规范性。
施工过程中需要注意的事项主要是对施工人员需要特别注意的问题进行说明，以避免不必要的错误和失误。
三、图纸会审制度1. 概念图纸会审制度是指在施工图设计过程中，相关人员根据设计要求和规定，对施工图进行全面、系统的检查和审查的制度。
2. 目的图纸会审制度的目的是确保施工图设计的合理性和规范性，避免因设计错误和缺陷造成的施工问题和工程质量的下降。
3. 流程图纸会审制度的具体流程包括图纸会审的组织、图纸会审的形式、图纸会审的内容、图纸会审的记录和归档等。
图纸会审的组织主要是由施工图设计人员、相关专家和监理单位等组成会审小组，以负责具体的图纸会审工作。
图纸会审的形式可以根据实际情况采取会议形式、座谈形式、书面审查形式等。
图纸会审的内容主要包括设计方案的解读、设计的合理性和规范性的审查、施工图设计的相关要求和规定的检查等。
图纸会审的记录和归档主要是对会审过程中的重要结果和意见进行记录和保存，以备查阅和备案之用。
设计交底与图纸会审会议纪要
共 页，第 页
建设单位签章：
年月日
设计单位签章：
年月日
监理单位签章：
年月日
施工单位签章：
年月日
设计交底与图纸会审会议纪要
工程名称
温泉县2011年棚户区改造C区住房工程
会审专业
都城市建设投资有限公司
设计单位
乌鲁木齐建筑设计研究院有限责任公司
答：采用双向φ8@200.
6、31#楼结施-06悬挑板钢筋？
答：悬挑板伸缩缝两边的加筋为4φ12@50.
共 页，第 页
建设单位签章：
年月日
设计单位签章：
年月日
监理单位签章：
年月日
施工单位签章：
年月日
设计交底与图纸会审会议纪要
工程名称
温泉县2011年廉租住房工程
会审专业
参加人员会签栏
建设单位
温泉县建设局
设计交底与图纸会审会议纪要
工程名称
温泉县2011年棚户区改造D区住房工程
会审专业
参加人员会签栏
建设单位
温泉县泉都城市建设投资有限公司
设计单位
乌鲁木齐建筑设计研究院有限责任公司
施工单位
新疆隆泉建筑安装有限责任公司
监理单位
新疆工程建设监理公司阿拉山口监理部
会审纪要：
1、阳台上GZ的设置未标明。
答：按06G309图集设置.
设计单位
乌鲁木齐建筑设计研究院有限责任公司
施工单位
新疆隆泉建筑安装有限责任公司
监理单位
新疆工程建设监理公司阿拉山口监理部
会审纪要：
1、楼梯间防火墙上标高是否为-0.90m？
2、
答：防火墙统一到一层至二层第一跑斜板处.
施工图设计交底与图纸会审制度(3篇)
施工图设计交底与图纸会审制度是建筑行业中常用的管理制度，用于确保施工图设计的准确性和一致性。
以下是一般情况下的制度流程：1. 设计交底：施工图设计人员将设计方案、施工图纸等设计文件交给相关的施工人员，进行交底。
交底内容包括设计意图、设计要求、施工过程中需要注意的事项等。
2. 会审组成员确定：项目经理或主管根据实际情况确定图纸会审的具体组成人员，一般包括设计负责人、相关专业负责人、施工负责人等。
3. 会审时间和地点确定：确定图纸会审的时间和地点，确保参会人员能够按时参加会审。
4. 会审前准备：会审组成员根据设计文件进行预审，对可能存在的问题、疑点、不合理之处进行初步分析和讨论。
5. 会审过程：在会审会议上，与会人员结合各自的专业领域，对设计文件进行逐一审查讨论。
如果发现问题或不合理之处，应及时提出并进行讨论和修改。
6. 会审结果记录：会审人员应对会审的结果进行记录，包括确认问题的解决措施、责任人等相关信息。
7. 会审结果反馈：会审结果反馈给设计人员，设计人员根据会审意见进行修改完善，并重新提交会审。
8. 最终确认：经过反复会审、修改、完善，直到会审人员对设计文件没有异议后，才能最终确认设计文件可以用于施工。
上述流程可以根据实际情况进行调整，例如增加会审次数或者增加会审人员数量，以确保施工图设计的质量和准确性。
同时，在会审过程中也可以将其他相关的问题进行讨论和解决，以提高施工效率和防止施工中的问题发生。
施工图设计交底与图纸会审制度（2）1总则为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。
为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。
2纪要主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。
或设计单位另出补充，替代设计图纸技术文件。
施工图图纸会审及设计技术交底会议纪要模板 (2)
施工图图纸会审及设计技术交底会议纪要
时间：X年X月X日
地点：XX会议室
内容：XX工程施工图图纸会审及设计技术交底会议
主持人：建设单位
参加单位：
XX（建设单位）
XX（设计单位）
XX（勘察单位）
XX（监理单位）
XX（施工单位）
（参会人员签到表附后）
交底内容如下：
一、建筑专业：
1、提问
回复：
2、提问
施工单位（盖章）：XXX
【附会议签到表】
XX公司
XX工程项目部
X年X月X日
回复：
……
二、结构专业：
1、提问
回复：
2、提问
回复：
……
三、给排水专业：
1、提问
回复：
2、提问
回复：
……
四、电气专业：
1、提…
五、暖通专业：
1、提问
回复：
2、提问
回复：
……
（以下无正文）
建设单位（盖章）：XXX
设计单位（盖章）：XXX
勘察单位（盖章）：XXX
监理单位（盖章）：XXX
施工图设计交底与图纸会审制度（5篇）
施工图设计交底与图纸会审制度1总则为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。
为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。
2纪要主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。
或设计单位另出补充，替代设计图纸技术文件。
经过会审，对设计没有提出任何问题的工程项目，也应写出纪要，以示对该部分设计的认可。
3设计图纸交底和会审的重点内容设计图纸是否经过设计单位各级人员正式签署。
设计图纸与说明书是否齐全，图纸内容、表达深度是否满足施工需要，图中所列种类标准图册是否已经具备。
设计图纸是否有错误。
施工图与设备，特殊材料的技术要求是否一致，主要材料来源有无保证，能否代换，新技术、新材料的应用是否落实。
各专业之间，平立剖面之间，是否有矛盾，预埋件、预留孔洞是否协调，各类管沟、支架等专业间是否协调、统一。
施工图的几何尺寸、平面位置、标高等是否与总平面一致。
设计是否满足生产和检修要求，新老厂系统衔接是否吻合，施工过渡是否可行。
设计是否满足安消防、环保的要求。
施工图设计交底与图纸会审制度（2）是建筑行业中常用的管理制度，用于确保施工图设计的准确性和一致性。
以下是一般情况下的制度流程：1. 设计交底：施工图设计人员将设计方案、施工图纸等设计文件交给相关的施工人员，进行交底。
交底内容包括设计意图、设计要求、施工过程中需要注意的事项等。
2. 会审组成员确定：项目经理或主管根据实际情况确定图纸会审的具体组成人员，一般包括设计负责人、相关专业负责人、施工负责人等。
3. 会审时间和地点确定：确定图纸会审的时间和地点，确保参会人员能够按时参加会审。
4. 会审前准备：会审组成员根据设计文件进行预审，对可能存在的问题、疑点、不合理之处进行初步分析和讨论。
