门字形锚桩围护结构参数对深基坑工程水平位移的影响

合集下载

浅谈基坑深层水平位移监测技术

浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪，全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况，这对实时掌握工程质量、保证安全施工可发挥重要作用。

基于此，本文以某工程实例为背景，简述基坑监测中深层水平位移的监测原理以及误差分析。

标签：基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展，深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。

深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。

本文主要论证测斜仪在深层水平位移监测中的应用，通过对观测原理的介绍，分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。

0概述基坑监测主要由桩（坡）顶水平位移、锚杆（索）拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成，其中深层水平位移监测工作以反映基坑变化为主要监测目的。

深层水平位移监测是一项技术性较强的测试项目，在挖掘基坑过程中，开展围护结构及其周边环境变化的监测工作，获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据，同时还可及时准确地预测危害环境安全的隐患，以便针对性开展预防工作，避免事故发生。

深层水平位移监测主要使用测斜仪来监测。

测斜仪可分为四个部分：探头、导管、电缆、读数仪。

1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器，主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量，并以此计算出基坑支护监测点垂直水平位移。

测斜仪以准确测定解构桩（墙）体倾斜值为主要观测方式。

测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分，滑动式仪器由测斜管、探头和数据采集系统组成。

选用伺服加速度计作为探头的敏感元件，作为一种力平衡式伺服系统，在重力影响下，其可以将传感器探头和地球重心方向产生的倾斜角θ为基础，向铅垂做出一个角度的摆动，并通过高灵敏度换能器转换为一个信号，待完成信号分析后，监测点水平位移值ΔXi会直接计算出来，并显示于液晶屏。

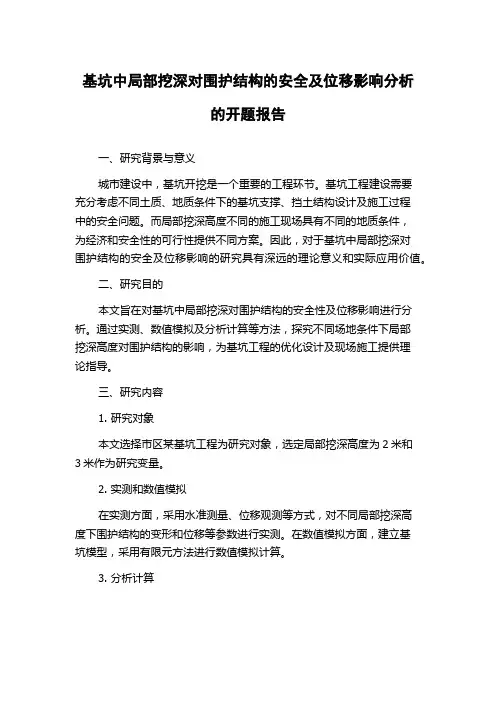

基坑中局部挖深对围护结构的安全及位移影响分析的开题报告

基坑中局部挖深对围护结构的安全及位移影响分析的开题报告一、研究背景与意义城市建设中，基坑开挖是一个重要的工程环节。

基坑工程建设需要充分考虑不同土质、地质条件下的基坑支撑、挡土结构设计及施工过程中的安全问题。

而局部挖深高度不同的施工现场具有不同的地质条件，为经济和安全性的可行性提供不同方案。

因此，对于基坑中局部挖深对围护结构的安全及位移影响的研究具有深远的理论意义和实际应用价值。

二、研究目的本文旨在对基坑中局部挖深对围护结构的安全性及位移影响进行分析。

通过实测、数值模拟及分析计算等方法，探究不同场地条件下局部挖深高度对围护结构的影响，为基坑工程的优化设计及现场施工提供理论指导。

三、研究内容1. 研究对象本文选择市区某基坑工程为研究对象，选定局部挖深高度为2米和3米作为研究变量。

2. 实测和数值模拟在实测方面，采用水准测量、位移观测等方式，对不同局部挖深高度下围护结构的变形和位移等参数进行实测。

在数值模拟方面，建立基坑模型，采用有限元方法进行数值模拟计算。

3. 分析计算通过实测和数值模拟得到的数据，对围护结构的变形、位移、应力等参数进行分析计算。

探究不同局部挖深高度对围护结构的影响，以及其对围护结构安全性的影响。

四、研究方法本研究采用实测、数值模拟及分析计算等方法相结合的方式进行。

1. 实测：采用水准测量和位移观测等方式进行实测。

2. 数值模拟：建立基坑模型，采用有限元方法进行数值模拟计算。

3. 分析计算：采用MATLAB和ANSYS软件对实测和数值模拟得到的数据进行分析计算。

五、研究进度安排本研究的进度安排如下：1. 第一阶段：对研究对象进行调查研究，确定研究方向，并进行相关论文的查阅与整理（预计1周）。

2. 第二阶段：进行实测和数值模拟工作，获得实测数据和数值模拟结果（预计4周）。

3. 第三阶段：对实测和数值模拟得到的数据进行分析及计算，探究不同局部挖深高度对围护结构的影响（预计4周）。

4. 第四阶段：总结研究成果，撰写论文并进行论文答辩（预计2周）。

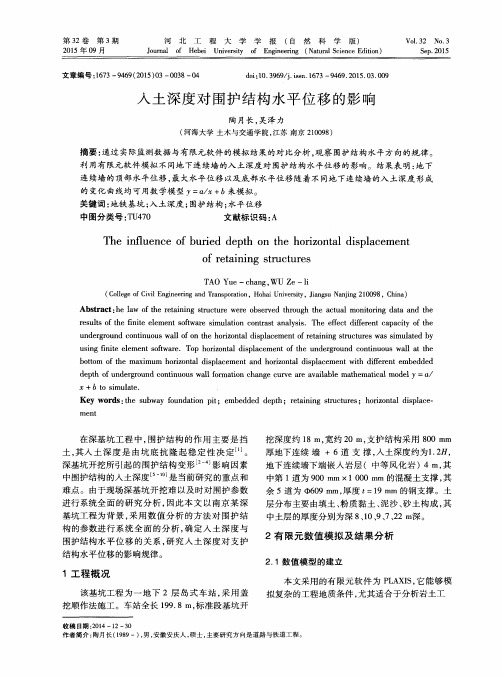

入土深度对围护结构水平位移的影响

第３２卷
第３期
２０１５年０９月
河北工程大学学报（自然科学版）ＪｏｕｒｎａｌｏｆＨｅｂｅｉＵｎｉｖｅｒｓｉｔｙｏｆＥｎｇｉｎｅｅｒｉｎｇ（ＮａｔｕｒａｌＳｃｉｅｎｃｅＥｄｉｔｉｏｎ）
ｒｅｓｕｌｔｓｏｆｔｈｅｆｉｎｉｔｅｅｌｅｍｅｎｔｓｏｆｔｗａｒｅｓｉｍｕｌａｔｉｏｎｃｏｎｔｒａｓｔａｎａｌｙｓｉｓ．Ｔｈｅｅｆｆｅｃｔｄｉｆｆｅｒｅｎｔｃａｐａｃｉｔｙｏｆｔｈｅｕｎｄｅｒｇｒｏｕｎｄｃｏｎｔｉｎｕｏｕｓｗａｌｌｏｆｏｎｔｈｅｈｏｉｚｒｏｎｔａｌｄｉｓｐｌａｃｅｍｅｎｔｏｆｒｅｔａｉｎｉｎｇｓｔｒｕｃｔｕｒｅｓｗａｓｓｉｍｕｌａｔｅｄｂｙｕｓｉｎｇｆｉｎｉｔｅｅｌｅｍｅｎｔｓｏｆｔｗａｒｅ．ＴｏｐｈｏｒｉｚｏｎｔａｌｄｉｓｐｌａｃｅｍｅｎｔｏｆｔｈｅｕｎｄｅｒｇｒｏｕｎｄｃｏｎｔｉｎｕｏｕｓｗａｌｌａｔｔｈｅｂｏｔｔｏｍｏｆｔｈｅｍａｘｉｍｕｍｈｏｉｚｒｏｎｔａｌｄｉｓｐｌａｃｅｍｅｎｔａｎｄｈｏｒｉｚｏｎｔａｌｄｉｓｐｌａｃｅｍｅｎｔｗｉｔｈｄｉｆｆｅｒｅｎｔｅｍｂｅｄｄｅｄｄｅｐｔｈｏｆｕｎｄｅｒｇｒｏｕｎｄｃｏｎｔｉｎｕｏｕｓｗａｌｌｆｏｒｍａｔｉｏｎｃｈａｎｇｅｃｕｒｖｅａｒｅａｖａｉｌａｂｌｅｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌＹａ／＋ｂｔｏｓｉｍｕｌａｔｅ．Ｋｅｙｗｏｒｄｓ：ｔｈｅｓｕｂｗａｙ￣ｕｎｄａｔｉｏｎｐｉｔ；ｅｍｂｅｄｄｅｄｄｅｐｔｈ；ｒｅｔａｉｎｉｎｇｓｔｕｃｒｔｕｒｅｓ；ｈｏｒｉｚｏｎｔａｌｄｉｓｐｌａｃｅ —

“m”值对基坑围护结构设计的影响

::基础与结构工程Foundation & Structure Engineering“m "值对基坑%护结构设计的影响宋彦杰（中铁第六勘察设计院集团有限公司，天津300308）摘要:”值是基坑围护结构设计计算的一个重要参数，其值大小对围护结构设计影响很大,选取得是否合理也直接影响到围护结构的设计是否合理％因此就“！ ”值的确定方法、对围护结构设计的影响方面进行了讨论％关键词:围护结构* “！”值；平位移*地表沉降;支撑轴力中图分类号：TU 470.3 文献标志码：B 文章编号:1009-7767（2020）05-0264-03The Effects of Value on Design of Retaining Structure of Foundation PitSong Yanjie目前,基坑围护结构设计计算时,主要采用竖向平面弹性地基梁法o 在该计算方法中,围护结构外侧主动土压力按郎肯土压力理论计算,内侧被动土压力按竖向弹性地基抗力法计算。

采用竖向弹性地基抗力法计算时,地层反力系数!可假定随深度变化成正比增加，该比例系数即为#m ”值%由此可见，“m ”值的大小直接影响了围护结构内侧被动土压力的大小,对基坑变形及稳定影响较大，也直接影响了围护结构的设计％1 ^m "值的概念及其确定方法采用竖向弹性地基抗力法计算时,围护结构可看做为竖向放的弹性地基梁，动土压力被为平方向的弹簧,弹的抗力为围护结构上的被动土压力％土为直线变形，定深度Z 处的平抗力于该点的基床系数与该点的水平位移#的乘积，则1.1 K "的确定方法（见图1）a ）常数法b ）“m ”法c ）“K ”法图1 !的确定方法1）常数法％假定深度方向％2） #m ”法％假定!随深度变正比增加％3 ）#K ”法。

假定围护结构在土体中弹性的第1个横向位移零点以下的为常数，而地面至第1横向位移点的随深度变直增大％护结构设计中采用“m ”法确定！",而“m ”值即为“m ”法中!的比例系数。

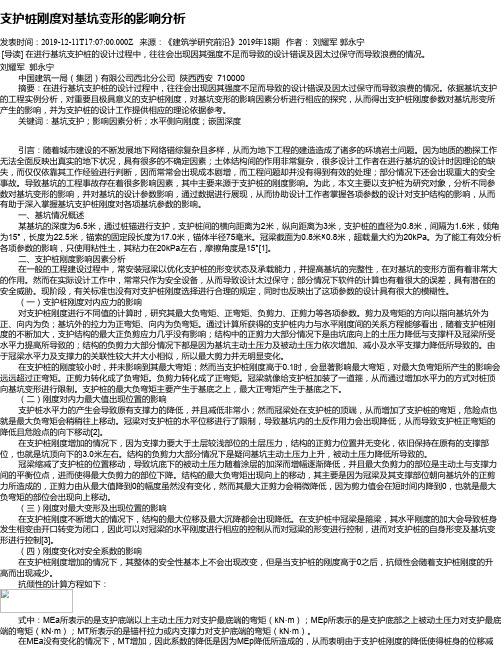

支护桩刚度对基坑变形的影响分析

支护桩刚度对基坑变形的影响分析发表时间：2019-12-11T17:07:00.000Z 来源：《建筑学研究前沿》2019年18期作者：刘耀军郭永宁[导读] 在进行基坑支护桩的设计过程中，往往会出现因其强度不足而导致的设计错误及因太过保守而导致浪费的情况。

刘耀军郭永宁中国建筑一局（集团）有限公司西北分公司陕西西安 710000摘要：在进行基坑支护桩的设计过程中，往往会出现因其强度不足而导致的设计错误及因太过保守而导致浪费的情况。

依据基坑支护的工程实例分析，对重要且极具意义的支护桩刚度，对基坑变形的影响因素分析进行相应的探究，从而得出支护桩刚度参数对基坑形变所产生的影响，并为支护桩的设计工作提供相应的理论依据参考。

关键词：基坑支护；影响因素分析；水平侧向刚度；嵌固深度引言：随着城市建设的不断发展地下网络错综复杂且多样，从而为地下工程的建造造成了诸多的环境岩土问题。

因为地质的勘探工作无法全面反映出真实的地下状况，具有很多的不确定因素；土体结构间的作用非常复杂，很多设计工作者在进行基坑的设计时因理论的缺失，而仅仅依靠其工作经验进行判断，因而常常会出现成本剧增，而工程问题却并没有得到有效的处理；部分情况下还会出现重大的安全事故。

导致基坑的工程事故存在着很多影响因素，其中主要来源于支护桩的刚度影响。

为此，本文主要以支护桩为研究对象，分析不同参数对基坑变形的影响，并对基坑的设计参数影响，通过数据进行展现，从而协助设计工作者掌握各项参数的设计对支护结构的影响，从而有助于深入掌握基坑支护桩刚度对各项基坑参数的影响。

一、基坑情况概述某基坑的深度为6.5米，通过桩锚进行支护，支护桩间的横向距离为2米，纵向距离为3米，支护桩的直径为0.8米，间隔为1.6米，倾角为15°，长度为22.5米，锚索的固定段长度为17.0米，锚体半径75毫米。

冠梁截面为0.8米×0.8米，超载量大约为20kPa。

为了能工有效分析各项参数的影响，只使用粘性土，其粘力在20kPa左右，摩擦角度是15°[1]。

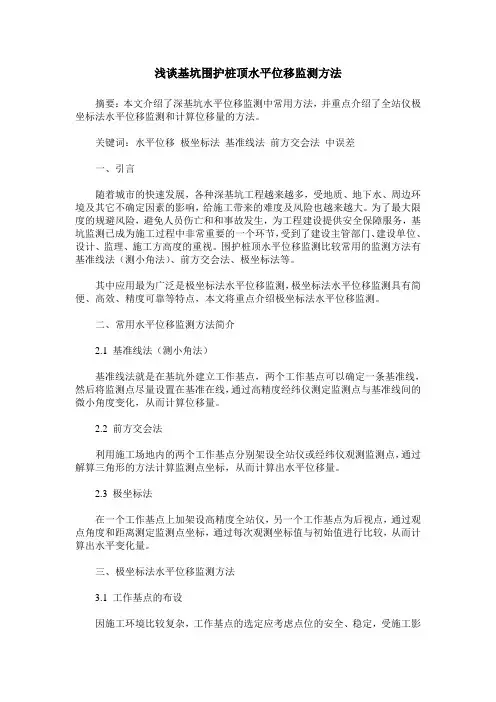

浅谈基坑围护桩顶水平位移监测方法
