02-BGP反射配置案例
最详细的BGP选路原则
最详细的BGP选路原则！！！ PS:在show ip bgp *.*.*.*后面不合法的BGP路由： 1．如果启用了BGP同步—当前IOS软件的缺省配置，路由器会忽略那些在输入show ip bgp *.*.*.*命令语 句后系统输出信息中被注明"not sychronized"的路径---在IP路由表中一定会有一条内部路径（IBGP ）与一个地址前缀的匹配被看作是合法路径。 2．忽略那些下一跳不可达的路径。这就是为什么运行IGP协议非常重要，因为IGP使得与路径的相关下一 跳地址可达。 3．忽略那些从EBGP Peer得到的，本地AS号码出现在AS-PATH中的路径信息。这类路径信息在路由器入口 就被拒绝，甚至还来不及按照到BGP RIB库中。同样规则可以使用与ACLS,IP Prefixs，AS路径或者团体 属性列表进行判断，并拒绝，除非对等体配置了inbound soft reconfiguration命令语句 4．如果Router启用了 Bgp bestpath enforce-first-as ，当对等体送来的更新信息中在AS序列项对等体 的AS号码不在第一位，则发送一个NOTIFICATION报文并中止回话连接。 5．忽略那些在输入show ip bgp *.*.*.*命令语句后系统输出信息中被注明"（received-only）"的路 径。这条路径被路由器上实施的策略所拒绝，但仍就被保存在路由器内，因为发送这条路径信息的对等 体配置了"soft reconfiguration inbound"。 6．忽略那些下一跳度量值被标记为不可达的路径。
1. IOS软件BGP最优路径算法：
1．优选有最大Weight的路由 (范围0 到 65,535) A：weight是CISCO私有的参数，路由器配置了权重后在本地有效。 2.优选有最大LOCAL_PREF值的路由(范围 0到 4,294,967,295). 3.优选从本路由器始发的路由（包括本地network配置的重分布，或者在IGP表中已经有一些需要被配置路 由聚合的地址，在BGP中用Aggregate命令配置的路由聚合，） 4.优选有最短AS_PATH的路由 A．如果配置了Bgp bestpath as-path ignore，则这个步骤被忽略 B.一个AS路径集被当作一个AS，无论在这个集合中有多少AS。AS路径长度中没有包括。 AS_CONFED_SEQUENCE。 5.根据Origin属性.优选具有最低起源类型的路由（IGP>EG>Incomplete） 6.优选最小MED 值的路由(范围 0到4,294,967,295). A．只有在通过两条路径得到第一个AS（对等体）是同一个AS时才进行MED比较；任何子自治域的联盟系 统都会被忽略。也就是说，只有在AS序列号中第一个AS号码一致时，才进行MED比较；任何联盟AS序 列 号(AS_CONFED_SEQUENCE)都会被忽略。 B．如果路由器上配置了 bgp always—compare—med ，在全部的路径进行MED比较。但是这需要全体 AS 都同时启用这个功能，否则有可能发生路由环路。 C．如果路由器上配置了 bgp bestpath med confed ，将对所有只包括AS_CONFED_SEQUENCE的路径进 行MED比较（即路径是起源于本地联盟）。 D．如果接收到的路径没有分配MED值，则将此路径分配为0，除非路由器上配置了bestpath missing— is—worst，将被看作MED值为4，294，967，295的路由将在注入到BGP路由选择表之前被改为4，294 ，967，294。 E．BGP明确的MED值9（详见本章后面的"BGP明确的MED"段落）也可以影响此步骤。 7.外部路由EBGP优先于联盟（confederation）外部路由优于内部路由IBGP（优选 E-BGP路由） 注意，路径中包括AS_CONFEND_SEQUENCE属性对联盟只有在本地有效，因此被看作是内部路径。无法区 别外部联盟和内部联盟。 8. 优选能通过最近的IGP邻居到达的路径（优选对BGP下一跳具有最低IGP度量值的路径）； 9.如果在路由器上配置了maximum—pathsN,而且从同一个对等体自治域/子自治域接收到多条外部/外部 联盟的路径，则最多可以将N条最近接收到的路径加入到IP路由选择表中。这可以使得eBGP在多条路径 上进行负载分担。目前N所代表的最大数目是6；当没有启用此功能时，缺省数值是1。在输入了show ip bgp x.x.x.x后系统输出信息中可以看到最早接收到的路径被标记为最优路径，在将这条最优路径转发 到内部对等体之前，需要执行与next_hop_self作用相同的功能。 10．如果是external的路由,优选最老的路由(最先被学习到的路由). A.此步骤可以将路由摆动的影响减到最小，因为新接收到的路径不会取代老的，即使这条新接收的路径 是通过下面提及到的额外路径选择标准来进行选择的。这使得只在iBGP路径下应用额外的选择步骤更 有意义。 B.此步骤可以被bgp bestpath compare_routerid命令语句所关闭。 C.如果路由器标志是一样的，此步骤可以被屏蔽，因为这说明路由器正在从自己那里接收路由。 D.如果当前没有最优路由器，此步骤可以被屏蔽。当提供某个路径的对等体路由器宏机，就会发生丢失 当前最优路径的情况。 11．如果在同一时间学习到多条到同一目的地的路由,优选最小BGP-router-ID的路由，注意，如果一个路 径包括路由反射器属性，起始者标识将代替路由器标识在路径选择过程中起作用。 12．如果路由从路由反射器上学习到 ,优选最小Cluster-ID(BGP_ID of the route reflector)长度的路 由，而且它运行客户机和其他反射器族中的RR/Clients 之间做对等连接，在这种情况下，路由器必须 知道BGP协议中的RR的具体配置。 13．优选具有最低对等体地址接收到的路径。这个地址是在BGP对等体上配置并使用的地址，这个地址是 本地对等体路由器在其上配置TCP邻居并与远端对等体建立连接时采用的地址。
BGP路由协议详解(完整篇)
BGP路由协议详解制作人：张选波二〇〇九年六月二十二日一、BGP的概况BGP最新的版本是BGP第4版本（BGP4）,它是在RFC4271中定义的；一个路由器只能属于一个AS。
AS的范围从1-65535（64512-65535是私有AS号），RFC1930提供了AS 号使用指南。
BGP的主旨是提供一种域间路由选择系统，确保自主系统只能够无环地交换路由选择信息，BGP路由器交换有关前往目标网络的路径信息。
BGP是一种基于策略的路由选择协议，BGP在确定最佳路径时考虑的不是速度，而是让AS能够根据多种BGP属性来控制数据流的传输。
1、BGP的特性BGP将传输控制协议（TCP）用作其传输协议。
是可靠传输，运行在TCP的179端口上（目的端口）由于传输是可靠的，所以BGP0使用增量更新，在可靠的链路上不需要使用定期更新，所以BGP使用触发更新。
类似于OSPF和ISIS路由协议的Hello报文，BGP使用keepalive周期性地发送存活消息（60s）（维持邻居关系）。
BGP在接收更新分组的时候，TCP使用滑动窗口，接收方在发送方窗口达到一半的时候进行确定，不同于OSPF等路由协议使用1-to-1窗口。
丰富的属性值可以组建可扩展的巨大的网络2、BGP的三张表邻居关系表⏹所有BGP邻居转发数据库⏹记录每个邻居的网络⏹包含多条路径去往同一目的地，通过不同属性判断最好路径⏹数据库包括BGP属性路由表⏹最佳路径放入路由表中⏹EBGP路由（从外部AS获悉的BGP路由）的管理距离为20⏹IBGP路由（从AS系统获悉的路由）管理距离为200如下图所示。
邻居表，包含与之建立BGP连接的邻居⏹使用命令show ip bgp summary可以查看到Router#sh ip bgp summaryBGP router identifier 11.1.1.1, local AS number 100BGP table version is 8, main routing table version 85 network entries using 585 bytes of memory6 path entries using 312 bytes of memory4/3 BGP path/bestpath attribute entries using 496 bytes of memory1 BGP AS-PATH entries using 24 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 1417 total bytes of memoryBGP activity 5/0 prefixes, 6/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.1.1.1 4 100 14 18 8 0 0 00:09:32 211.1.1.2 4 200 12 16 8 0 0 00:07:03 1转发表，从邻居那里获悉的的所有路由都被加入到BGP转发表中。
采用MP-BGP_EVPN控制平面的VXLAN网络设计指南
采用MP-BGP EVPN控制平面的VXLAN网络设计指南采用MP-BGP EVPN控制平面的VXLAN网络1 简介 (3)2 MP-BGP EVPN控制平面概述 (3)2.1 MP-BGP EVPN 控制平面的软件和硬件支持 (4)2.2 MP-BGP EVPN中的多租户 (5)2.3 MP-BGP EVPN NLRI和L2VPN EVPN地址族 (5)2.4 通过MP-BGP EVPN 控制平面提供集成路由和桥接功能 (6)2.4.1 本地主机学习 (7)2.4.2 EVPN 路由广播和远程主机学习 (7)2.4.3 对称 IRB与不对称 IRB (7)2.4.4 用于桥接域和IP VRF的VNI (10)2.5 MP-BGP EVPN中的VXLAN VTEP对等设备发现和身份验证 (11)2.6 MP-BGP EVPN中的分布式任意播网关 (13)2.7 MP-BGP EVPN中的ARP抑制 (14)3 MP-BGP EVPN VXLAN VTEP配置 (15)4 MP-BGP EVPN VXLAN中的vPC VTEP (22)4.1 EVPN vPC VTEP概述 (22)4.2 EVPN vPC VTEP配置 (22)4.3 vPC VTEP MP-BGP 状态和 EVPN 路由更新 (25)5 MP-BGP EVPN VXLAN 架构设计 (27)5.1 采用MP-iBGP EVPN的VXLAN架构 (27)5.1.1 网脊层上的MP-iBGP 路由反射器 (27)5.1.2 叶层上的MP-iBGP 路由反射器 (30)5.1.3 带专用路由反射器的MP-iBGP (30)5.2 采用MP-eBGP EVPN 的VXLAN 架构 (31)6 MP-BGP EVPN VXLAN外部路由 (34)7 通过MP-BGP EVPN VXLAN进行数据中心互联 (44)8 结论 (45)9 参考资料 (45)1 简介虚拟可扩展局域网（VXLAN）是一项网络虚拟化覆盖技术。
IBGP水平分割：从一个IBGP学到的BGP路由不会传到另一个IBGP
IBGP水平分割：从一个IBGP学到的BGP路由不会传到另一个IBGP解决办法RR（路由反射器）可以指定他的客户1、如果一条路由通过客户学习到，那么会反射到客户、非客户、EBGP邻居2、如果一条路由通过EBGP邻居学习到，那么会反射给客户、非客户、EBGP邻居3、如果一条路由通过非客户学习到，那么会反射给客户和EBGP邻居，不会反射给非客户R1(config)#int s2/1R1(config-if)#ip add 12.0.0.1 255.255.255.0R1(config-if)#no shuR1(config-if)#int lo0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#do ping 12.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 24/58/96 msR1(config-if)#router bgp 100R1(config-router)#bgp router-id 1.1.1.1R1(config-router)#nei 12.0.0.2 remote-as 234R1(config-router)#net 1.1.1.0 mask 255.255.255.0R1(config-router)#*Sep 12 19:39:51.659: %BGP-5-ADJCHANGE: neighbor 12.0.0.2 UpR1(config-router)#do sh ip bgpBGP table version is 3, local router ID is 1.1.1.1Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path*> 1.1.1.0/24 0.0.0.0 0 32768 i*> 5.5.5.0/24 12.0.0.2 0 234 500 iR1(config-router)#do sh ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback05.0.0.0/24 is subnetted, 1 subnetsB 5.5.5.0 [20/0] via 12.0.0.2, 00:05:0612.0.0.0/24 is subnetted, 1 subnetsC 12.0.0.0 is directly connected, Serial2/1R2(config)#int s2/1R2(config-if)#ip add 12.0.0.2 255.255.255.0R2(config-if)#no shuR2(config-if)#int s2/2R2(config-if)#ip add 23.0.0.2 255.255.255.0R2(config-if)#no shuR2(config-if)#do ping 23.0.0.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 12/65/144 msR2(config)#router eigrp 90R2(config-router)#no auR2(config-router)#net 23.0.0.0 0.0.0.255R2(config-router)#net 2.2.2.2 0.0.0.0R2(config-router)#int lo0R2(config-if)#ip add 2.2.2.2 255.255.255.255R2(config)#router bgp 234R2(config-router)#bgp router-id 2.2.2.2R2(config-router)#no synR2(config-router)#no auR2(config-router)#nei 3.3.3.3 remote-as 234R2(config-router)#nei 3.3.3.3 up lo0R2(config-router)#nei 12.0.0.1 remote-as 100R2(config-router)#*Sep 12 19:39:54.599: %BGP-5-ADJCHANGE: neighbor 12.0.0.1 UpR2(config-router)#exit*Sep 12 19:42:41.763: %BGP-5-ADJCHANGE: neighbor 3.3.3.3 UpR2(config-router)#do sh ip bgp sumBGP router identifier 2.2.2.2, local AS number 234BGP table version is 2, main routing table version 21 network entries using 101 bytes of memory1 path entries using 48 bytes of memory1 BGP path attribute entries using 60 bytes of memory1 BGP AS-PA TH entries using 24 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 233 total bytes of memoryBGP activity 1/0 prefixes, 1/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblV er InQ OutQ Up/Down State/PfxRcd 3.3.3.3 4 234 6 7 2 0 0 00:02:35 012.0.0.1 4 100 10 9 2 0 0 00:05:23 1R2(config-router)#do sh ip bgpBGP table version is 2, local router ID is 2.2.2.2Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path*> 1.1.1.0/24 12.0.0.1 0 0 100 iR2(config)#router bgp 234R2(config-router)#nei 3.3.3.3 next-hop-self /R3开始学到了1.1.1.0/24没有优化的路由，因为下一跳不可达，要在R2上给R3指明next-hop-self *Sep 12 19:48:50.667: %BGP-5-ADJCHANGE: neighbor 3.3.3.3 UpR2(config-router)#do sh ip bgpBGP table version is 3, local router ID is 2.2.2.2Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path*> 1.1.1.0/24 12.0.0.1 0 0 100 i*>i5.5.5.0/24 4.4.4.4 0 100 0 500 iR3(config)#int s2/1R3(config-if)#ip add 23.0.0.3 255.255.255.0R3(config-if)#no shuR3(config-if)#ip add 34.0.0.3 255.255.255.0R3(config-if)#no shuR3(config-if)#do ping 34.0.0.4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 20/68/112 msR3(config-if)#router eigrp 90R3(config-router)#no auR3(config-router)#net 23.0.0.0 0.0.0.255R3(config-router)#net 34.0.0.0 0.0.0.255R3(config-router)#net 3.3.3.3 0.0.0.0R3(config-router)#int lo0R3(config-if)#ip add 3.3.3.3 255.255.255.255R3(config-if)#router bgp 234R3(config-router)#bgp rouR3(config-router)#bgp router-id 3.3.3.3R3(config-router)#no synR3(config-router)#no auR3(config-router)#nei 2.2.2.2 remote-as 234R3(config-router)#nei 2.2.2.2 up lo0R3(config-router)#nei 4.4.4.4 remote-as 234R3(config-router)#nei 4.4.4.4 up lo0*Sep 12 19:42:54.131: %BGP-5-ADJCHANGE: neighbor 2.2.2.2 UpR3(config-router)#*Sep 12 19:43:06.723: %BGP-5-ADJCHANGE: neighbor 4.4.4.4 UpR3(config-router)#do sh ip bgp/因为下一跳不可达BGP table version is 1, local router ID is 3.3.3.3Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path * i1.1.1.0/24 12.0.0.1 0 100 0 100 i * i5.5.5.0/24 45.0.0.5 0 100 0 500 i R3(config-router)#do sh ip bgpBGP table version is 2, local router ID is 3.3.3.3Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path *>i1.1.1.0/24 2.2.2.2 0 100 0 100 i* i5.5.5.0/24 45.0.0.5 0 100 0 500 iR3(config-router)#do sh ip bgp/下一跳可达，在R2和R4上做next-hop-selfBGP table version is 3, local router ID is 3.3.3.3Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path*>i1.1.1.0/24 2.2.2.2 0 100 0 100 i*>i5.5.5.0/24 4.4.4.4 0 100 0 500 iR3(config)#router bgp 234R3(config-router)#nei 2.2.2.2 route-reflector-client /指明R2为自己的客户，符合第一条R3(config-router)#*Sep 12 19:48:33.619: %BGP-5-ADJCHANGE: neighbor 2.2.2.2 Down RR client config change R3(config-router)#*Sep 12 19:49:03.139: %BGP-5-ADJCHANGE: neighbor 2.2.2.2 UpR3(config-router)#R4(config)#int s2/1R4(config-if)#ip add 34.0.0.4 255.255.255.0R4(config-if)#no shuR4(config-if)#int s2/2R4(config-if)#ip add 45.0.0.4 255.255.255.0R4(config-if)#no shuR4(config-if)#do ping 45.0.0.5Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 45.0.0.5, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 4/66/156 msR4(config-if)#router eigrp 90R4(config-router)#no auR4(config-router)#net 34.0.0.0 0.0.0.255R4(config-router)#net 4.4.4.4 0.0.0.0R4(config-router)#int lo0R4(config-if)#ip add 4.4.4.4 255.255.255.255R4(config-if)#router bgp 234R4(config-router)#bgp rouR4(config-router)#bgp router-id 4.4.4.4R4(config-router)#no synR4(config-router)#no auR4(config-router)#nei 3.3.3.3 remote-as 234R4(config-router)#nei 3.3.3.3 up lo0R4(config-router)#nei 45.0.0.5 remote-as 500R4(config-router)#*Sep 12 19:41:59.647: %BGP-5-ADJCHANGE: neighbor 45.0.0.5 UpR4(config-router)#*Sep 12 19:43:10.147: %BGP-5-ADJCHANGE: neighbor 3.3.3.3 UpR4(config-router)#do sh ip bgpBGP table version is 2, local router ID is 4.4.4.4Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path *> 5.5.5.0/24 45.0.0.5 0 0 500 i R4(config-router)#exitR4(config)#router bgp 234R4(config-router)#nei 3.3.3.3 next-hop-selfR4(config-router)#do sh ip bgpBGP table version is 3, local router ID is 4.4.4.4Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path *>i1.1.1.0/24 2.2.2.2 0 100 0 100 i *> 5.5.5.0/24 45.0.0.5 0 0 500 iR5(config)#int s2/2R5(config-if)#ip add 45.0.0.5 255.255.255.0R5(config-if)#no shuR5(config-if)#int lo0R5(config-if)#ip add 5.5.5.5 255.255.255.0R5(config-if)#router bgp 500R5(config-router)#bgp rouR5(config-router)#bgp router-id 5.5.5.5R5(config-router)#no synR5(config-router)#no auR5(config-router)#nei 45.0.0.4 remote-as 234R5(config-router)#net 5.5.5.0 mask 255.255.255.0R5(config-router)#do sh ip bgpBGP table version is 3, local router ID is 5.5.5.5Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,r RIB-failure, S StaleOrigin codes: i - IGP, e - EGP, ? - incompleteNetwork Next Hop Metric LocPrf Weight Path *> 1.1.1.0/24 45.0.0.4 0 234 100 i *> 5.5.5.0/24 0.0.0.0 0 32768 iR5(config-router)#do sh ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsB 1.1.1.0 [20/0] via 45.0.0.4, 00:05:295.0.0.0/24 is subnetted, 1 subnetsC 5.5.5.0 is directly connected, Loopback045.0.0.0/24 is subnetted, 1 subnetsC 45.0.0.0 is directly connected, Serial2/2。
H3C IPv6 BGP配置
目录第1章 IPv6 BGP配置.............................................................................................................1-11.1 IPv6 BGP简介....................................................................................................................1-11.2 配置任务简介.....................................................................................................................1-21.3 配置IPv6 BGP的基本功能..................................................................................................1-31.3.1 配置准备..................................................................................................................1-31.3.2 配置IPv6对等体......................................................................................................1-31.3.3 配置IPv6 BGP发布本地IPv6路由............................................................................1-41.3.4 配置路由首选值.......................................................................................................1-41.3.5 配置IPv6 BGP连接所使用的本地接口.....................................................................1-51.3.6 配置非直接相连的邻居建立EBGP连接....................................................................1-51.3.7 配置对等体/对等体组的描述信息.............................................................................1-61.3.8 禁止与对等体/对等体组建立会话.............................................................................1-61.3.9 记录指定对等体/对等体组的会话状态和事件信息...................................................1-71.4 控制路由信息的发布与接收................................................................................................1-71.4.1 配置准备..................................................................................................................1-71.4.2 配置IPv6 BGP引入其他路由....................................................................................1-71.4.3 配置向对等体/对等体组发送缺省路由......................................................................1-81.4.4 配置路由信息的发布策略.........................................................................................1-81.4.5 配置路由信息的接收策略.........................................................................................1-91.4.6 配置IPv6 BGP与IGP路由同步...............................................................................1-101.4.7 配置路由衰减.........................................................................................................1-111.5 配置IPv6 BGP的路由属性................................................................................................1-111.5.1 配置准备................................................................................................................1-111.5.2 配置IPv6 BGP路由管理的优先级、缺省LOCAL_PREF及NEXT_HOP属性...............1-121.5.3 配置MED属性........................................................................................................1-121.5.4 配置AS_PATH属性...............................................................................................1-131.6 调整和优化IPv6 BGP网络................................................................................................1-141.6.1 配置准备................................................................................................................1-141.6.2 配置IPv6 BGP的时钟............................................................................................1-151.6.3 配置IPv6 BGP软复位............................................................................................1-151.6.4 配置最大等价路由的条数.......................................................................................1-161.7 组建大型IPv6 BGP网络...................................................................................................1-161.7.1 配置准备................................................................................................................1-171.7.2 配置IPv6 BGP对等体组.........................................................................................1-171.7.3 配置IPv6 BGP团体................................................................................................1-191.7.4 配置IPv6 BGP路由反射器.....................................................................................1-201.8 配置6PE..........................................................................................................................1-201.8.1 配置准备................................................................................................................1-211.8.2 配置6PE基本功能.................................................................................................1-211.8.3 配置6PE可选功能.................................................................................................1-22 1.9 IPv6 BGP显示和维护.......................................................................................................1-241.9.1 IPv6 BGP显示.......................................................................................................1-241.9.2 复位IPv6 BGP连接................................................................................................1-251.9.3 清除IPv6 BGP信息................................................................................................1-26 1.10 IPv6 BGP典型配置举例（路由应用）............................................................................1-261.10.1 IPv6 BGP基本配置..............................................................................................1-261.10.2 配置IPv6 BGP路由反射.......................................................................................1-291.10.3 配置6PE.............................................................................................................1-30 1.11 IPv6 BGP典型配置举例（交换应用）............................................................................1-351.11.1 IPv6 BGP基本配置..............................................................................................1-361.11.2 配置IPv6 BGP路由反射.......................................................................................1-38 1.12 IPv6 BGP常见错误配置举例..........................................................................................1-401.12.1 IPv6 BGP对等体关系不能建立............................................................................1-40本文中标有“请以实际情况为准”的描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。
BGP路由黑洞及IBGP全连接

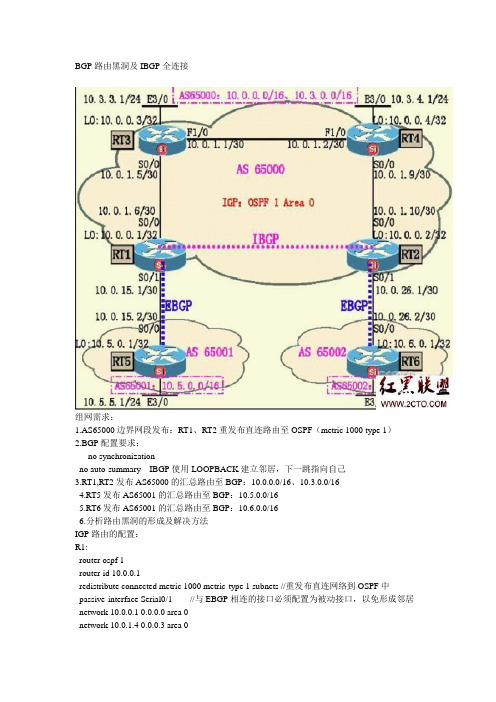

BGP路由黑洞及IBGP全连接组网需求：1.AS65000边界网段发布：RT1、RT2重发布直连路由至OSPF（metric 1000 type 1）2.BGP配置要求：no synchronizationno auto-summary IBGP使用LOOPBACK建立邻居，下一跳指向自己3.RT1,RT2发布AS65000的汇总路由至BGP：10.0.0.0/16、10.3.0.0/164.RT5发布AS65001的汇总路由至BGP：10.5.0.0/165.RT6发布AS65001的汇总路由至BGP：10.6.0.0/166.分析路由黑洞的形成及解决方法IGP路由的配置：R1:router ospf 1router-id 10.0.0.1redistribute connected metric 1000 metric-type 1 subnets //重发布直连网络到OSPF中passive-interface Serial0/1//与EBGP相连的接口必须配置为被动接口，以免形成邻居network 10.0.0.1 0.0.0.0 area 0network 10.0.1.4 0.0.0.3 area 0router ospf 1router-id 10.0.0.3passive-interface defaultno passive-interface Serial0/0no passive-interface FastEthernet1/0network 10.0.0.3 0.0.0.0 area 0network 10.0.1.0 0.0.0.3 area 0network 10.0.1.4 0.0.0.3 area 0network 10.3.3.0 0.0.0.255 area 0interface FastEthernet1/0ip address 10.0.1.1 255.255.255.252ip ospf network point-to-point //配置网络类型为点对点（不需选举DR或BDR）R4:router ospf 1router-id 10.0.0.4passive-interface defaultno passive-interface Serial0/0no passive-interface FastEthernet1/0network 10.0.0.4 0.0.0.0 area 0network 10.0.1.0 0.0.0.3 area 0network 10.0.1.8 0.0.0.3 area 0network 10.3.4.0 0.0.0.255 area 0interface FastEthernet1/0ip address 10.0.1.1 255.255.255.252ip ospf network point-to-point //配置网络类型为点对点（不需选举DR或BDR）R2:router ospf 1router-id 10.0.0.2redistribute connected metric 1000 metric-type 1 subnets//重发布直连网络到OSPF中passive-interface default//与EBGP相连的接口必须配置为被动接口，以免形成邻居no passive-interface Serial0/0network 10.0.1.8 0.0.0.3 area 0IBGP的配置：R1：router bgp 65000no synchronization//关闭同步neighbor 10.0.0.2 remote-as 65000//指定IBGP邻居和ASneighbor 10.0.0.2 update-source Loopback0//指定更新源为LOOPBACK0neighbor 10.0.0.2 next-hop-self//把下跳改为自己（EBGP默认）neighbor 10.0.15.2 remote-as 65001 //指定EBGP邻居和ASnetwork 10.0.0.0 mask 255.255.0.0 /静态发布路由到BGPno auto-summary//关闭自动汇总ip route 10.0.0.0 255.255.0.0 null 0 //添加一条静态汇总路由，用来发布router bgp 65000no synchronization//关闭同步neighbor 10.0.0.1 remote-as 65000//指定邻居和ASneighbor 10.0.0.1 update-source Loopback0//指定更新源为LOOPBACK0 neighbor 10.0.0.1 next-hop-self//把下跳改为自己（EBGP默认）neighbor 10.0.26.2 remote-as 65002//指定EBGP邻居和ASnetwork 10.3.0.0 mask 255.255.0.0 /静态发布路由到BGPno auto-summary//关闭自动汇总ip route 10.3.0.0 255.255.0.0 null 0 //添加一条静态汇总路由，用来发布R5：router bgp 65001network 10.5.0.0 mask 255.255.0.0//静态发布路由到BGPneighbor 10.0.15.1 remote-as 65000//指定EBGP邻居和ASno auto-summary//关闭自动汇总ip route 10.5.0.0 255.255.0.0 Null0//添加一条静态汇总路由，用来发布到BGP R6：router bgp 65002no synchronization//关闭同步network 10.6.0.0 mask 255.255.0.0//静态发布路由到BGPneighbor 10.0.26.1 remote-as 65000//指定EBGP邻居和ASno auto-summary//关闭自动汇总ip route 10.6.0.0 255.255.0.0 Null0//添加一条静态汇总路由，用来发布到BGP 注意：使用IBGP时默认跳数为255,EBGP的默认跳数为1,如果使用EBGP的LOOBACK地址建邻居，需手工指定跳数neighbor 10.10.10.10 ebgp-multihop 2//后面接的是跳数1-255思考：现在10.5.5.1能够PING通10.6.6.1吗？答案是不能ping通，原因是R3上没有去往R6的路由(后面分析)现在我们来分析一下R6上的10.6.0.0/16路由的传播！在R6上：Network Next Hop Metric LocPrf Weight Path*> 10.5.0.0/16 10.0.26.1 0 65000 65001 i*> 10.6.0.0/16 0.0.0.0 0 32768 i*表示有效>表示最优因为10.6.0.0是由本路由器始发所以下一跳是0.0.0.0,如果是重发布到BGP的就为IGP中的下一跳，本地始发路由的weight为32768,Originn属性为IGPR2收到从EBGP收到的路由，向它所有的邻居转发*> 10.6.0.0/16 10.0.26.2 0 0 65002 i因为是由EBGP通告过来的，所以下一跳为EBGP的邻居地址R1：*>i10.6.0.0/16 10.0.0.2 0 100 0 65002 i从IBGP学到的路由，是否通告给EBGP，视同步而定，因为这里是关闭同步的所以能通告给R5（如果开启了同步，必须达到同步的路由才能传给EBGP），同时在R2上配置了next-hop-self将下一跳改变为自己，所以R1收到的路由的下一跳指向它的IBGP邻居R5：*> 10.6.0.0/16 10.0.15.1 0 65000 65002 i向EBGP通告路由时，将下一跳改变为自己。
BGP负载均衡问题
BGP流量负载分担规划文/张宇弟1 BGP流量负载分担概述如何优化的利用网络带宽资源，是流量负载分担的关注重点。
BGP（Border Gateway Protocol, 边界网关协议）选择单条最优路径的这一特征往往会出现流量负载不均衡的流量模型， BGP流量负载均衡从两个角度出发解决这个问题：通过BGP强大的策略控制流量的负载均衡；通过多路径选路实现负载分担。
本文就要从这两个角度来展开分析BGP在流量负载分担方面的技术应用。
2负载均衡在实际网络中进行负载均衡需要综合考虑链路和设备节点的负载情况，在满足业务的实际需求前提下，可以通过BGP的策略工具对流量进行均衡的规划和调整。
对于一个AS来说，流量的方向分为入境和出境两个方向，这种区分对应到实际的网络有不同的规划，所以我们在此通过不同的场景进行介绍。
2.1入方向流量负载均衡图1 多宿主到不同的上游的负载均衡我们先分析一下图1的场景，AS100希望流量能够在AS200和AS300间进行负载均衡，也就是说根据业务分别映射到Link1和Link2上。
在规划中我们有如下思路：1 AS100可以在RA和RB上通过策略只向各自的对等体通告部分路由前缀，这样可以起到不同的业务对应由不同的AS承载。
如172.168.1.0/25通过RA通告给RC，172.168.1.128/25通过RB通告给RD。
这种规划能够满足流量分担的效果，但是一旦出现链路或节点的失效，就会导致部分流量无法切换，业务中断。
2 通过步骤1我们可以看到简单的通过路由过滤无法很好的实现需求。
我们可以通过对不同的前缀进行策略区分。
接着步骤1的思路，AS100希望172.168.1.0/25优先通过AS200进入，希望172.168.128.0/25优选通过AS300进入。
可以在RA 上通过策略将172.168.128.0/128通告的AS-PATH加一个AS-Number，如：1000 100。
RB上通过策略将172.168.1.0/25通告给RD的AS-PATH加一个AS-Number，如：2000 100。
域内MP BGP实验总结
域内MP BGP /MPLS VPN配置实验总结CE----PE：可运行静态路由、RIPV2、EIGRP、OSPF、EBGP。
PE----P: 只运行MPLS IP即可，PE1—P—PE2在同一路由选择域内（IGP）。
PE1--PE2: 建立MP-IBGP VPNV4邻居关系，传递VPN路由。
所有VRF均配置在PE设备上，CE设备不知道VPN信息。
P：Provider Router PE: Provider Edge Router CE: Customer Edge RouterCE—PE间静态路由CE：无需知道VPN信息，配置一条指向CE—PE间互联链路PE侧接口的缺省路由即可。
CE(config)#ip route 0.0.0.0 0.0.0.0 10.10.12.2PE：在PE上宣告CE站点上存在的私网（VPN）路由即可。
PE(config)#ip route vrf VPNA 1.1.1.1 255.255.255.255 serial 1/0PE(config)#ip route vrf VPNA 172.16.1.1 255.255.255.0 serial 1/0CE—PE间RIPV2路由协议CE：在RIPV2中宣告接口地址的网段；宣告作为VPN私网地址的网段，并将这些接口设置为被动接口(passive-interface)。
CE(config)#router ripversion 2network 10.10.12.1network 1.1.1.1network 172.16.1.1passive-interface loopback 0passive-interface loopback 10 这就是CE所需的全部配置!PE:启动RIPV2协议进程，在ipv4 vrf VPNA地址簇宣告互联接口地址，引入BGP中VRF VPNA 的路由信息。
在BGP的ipv4 vrf VPNA地址簇中引入RIPV2 路由信息。
路由协议基本原理介绍-bgp
中国联合通信有限公司 山东分公司 培训中心.
China unicom
BGP路由通告原则-2
BGP speaker从IBGP获得路由不会通告给它的IBGP邻居。 在IBGP对等体相互通告路由的过程中，BGP属性不会做任何改 变，那么AS内部的路由环路应如何避免呢。Βιβλιοθήκη X 12 …RTA
X 12 …
RTB
IBGP
R-12
AS 12
EBGP
中国联合通信有限公司 山东分公司 培训中心.
中国联合通信有限公司 山东分公司 培训中心.
China unicom
BGP两种邻居-IBGP和EBGP
BGP在路由器上以下列两种方式运行： IBGP（Internal BGP） EBGP（External BGP） 如果两个交换BGP报文的对等体属于同一个自治系统，那么这 两个对等体就是IBGP对等体（Internal BGP），如下图的RTB和RTD。 如果两个交换BGP报文的对等体属于不同的自治系统，那么这 两个对等体就是EBGP对等体（External BGP），如下图的RTA和RTB。
China unicom
BGP协议概述（续）
BGP-4正迅速成为事实上的Internet边界路由协议标准。特 性描述如下： BGP是一种外部路由协议，主要用来在AS之间传递路由信 息，其着眼点不在于发现和计算路由，而在于控制路由的传播和 选择最好的路由。
bgp是一种距离矢量的路由协议，通过携带AS路径信息，
