TUTTNAUER全自动高压消毒锅综合故障一例
电压力锅常见故障及处理方法
电压力锅常见故障及处理方法常见故障及处理办法：故障现象：煮饭生熟不均匀或时间过长故障原因及处理方法：1、焖饭时间不够（保压时间设置过少），处理方法：按照使用说明书的要求即米量多少适量增加保压时间，一般煮熟后焖饭10分钟左右，方可食用。
2、内锅底部与发热盘之间有异物，处理方法：用沙纸或用酒精清除发热盘上的异物。
3、内锅底部变形与发热盘接触不好，传热效率差，处理方法：更换内锅。
4、内锅放置不平，有偏斜、悬空现象，处理方法：轻轻挪动内锅，使内锅与发热盘接触良好。
故障现象：饭出现焦黄现象，磁钢杠杆不能落下，自动复位故障原因及处理方法：1、磁钢限温器中压紧弹簧，弹性不足或者失去弹性，处理方法：检查弹簧性能，更换磁钢限温器。
2、异物卡死弹簧，处理方法：排除异物或者更换磁钢限温器。
3、磁钢杠杆不灵活，偏斜、挂住，处理方法：检查磁钢限温器和杠杆支架的安装情况，调整或者更换磁钢杠杆组件。
故障现象：锅内不上压而烧焦食物故障原因及处理方法：1、锅内食物和水过少，浮子阀不能上升，锅内不上压，按规定放食物和水；2、限压放气阀或锅盖周边漏气，锅内不上压，送维修网点检测；3、保压机构失灵，送维修网点检测。
故障现象：指示灯亮，发热盘不发热故障原因及处理方法：1、中间接线松脱或发热盘损坏，处理方法：重新焊接导线或更换发热盘。
2、发热盘烧坏，送网点维修。
处理方法：更换发热盘。
故障现象：指示灯不亮，发热盘发热故障原因及处理方法：1、降压电阻烧毁或者接触不好；2、指示灯烧毁或接触不好；3、指示灯板配线接触不好；处理方法：送当地维修网点检修。
故障现象：按揵无效故障原因及处理方法：1、磁钢杠杆挂住磁钢或其它干涉。
2、内锅没放平稳。
处理方法：将内锅左右挪动几下，放平稳使其与发热盘充分接触。
故障现象：工作时限压放气阀不断排气故障原因及处理方法：1、限压放气阀没有放在密封位，旋致密封位置；2、压力控制失灵，送维修点检修。
故障现象：浮子阀不能上升故障原因及处理方法：1、锅内食物和水过少，按规定放水和食物；2、密封圈或其他位置漏气，排除其他地方漏气，若锅盖或限压放气阀漏气，送维修点检修；3、锅内压力过低（正常状态），压力达到一定值浮子密封；4、未装密封圈，正确安装密封圈。
电压力锅的常见故障维修
电压力锅的常见故障维修一。
机械调节型电压力锅1。
无电源。
（指接通电源后，灯不亮，不发热）此故障主要在电源线入端的故障。
A。
可测熔断器是否已开路，如是，换上一相应的熔断器，故障可排除。
如熔断器未开路，则可测量锅底中心的145度温控器，该温控器失灵开路也会出现该故障。
该故障应注意的还有以下部件：a。
电源线是否不通。
（开路）b。
是源线的接口处（讲座）是否熔掉而不通。
2。
电源指示灯亮，但不发热。
此故障主要在发热盘部份的故障，常见是因发热盘已烧毁（开路）。
3。
开机加热到一会，水还未开就跳保温。
此故障的原因有几个：A.旋扭开关（即定时器）部位的接触不好，虽然已扭到煮食的部分但并未接通，使得电路只由保温开关控制在60度。
B。
压力开关失灵，不通，这样即使定时器接触良好，但在压力未到的情况下，压力开关已误动作（跳开），而使电路处于保温状态，水煮不开。
4。
开机一加热一会，整机就自动断开电源，灯也不亮了。
此故障主要是锅底145度的温控器故障，失灵。
只加热未到温度就断开电源，温度降下之后以可通电，换上该温控则行。
5。
定时器不转了，饭常烧焦。
目前市场上的机械型压力锅的定时器大致分为两种：发条式的定时器和电机型的定时器。
以下直称A。
B。
A型定时器式压力锅出现该故障一方面是定时器内部停止了转动，已损坏。
另一方面是由于某些小动物窜入留下的粪便卡住了定时器内的转动牙轮，后种的故障可清理该杂物以排除故障。
B型定时器压力锅在该故障里的原因主要是因定时器内的小电机已烧掉。
无法转动而未能在指定的保压时间内断开。
注：B型定时器的转动是由压力开关控制的，所以要注意一点是会否压力开关失灵，（只通不断）或是锅子本身漏气而使锅内压力不足以使压力开关跳开. 6.锅子漏气漏气可分几种： A.锅顶漏气：1。
锅顶的塑料外壳已裂开，锅顶的压针压不信出气柱。
（指旧式锅顶其压针接连着塑料外壳）；2。
出气柱的顶端有太多的杂物使得压针未能压死出气温柱。
；3。
锅内压力太大或失灵，在压力开关未跳开之前，已超过了正常压力，锅顶自动被顶起排气。
压力锅常见故障分析及处理
故障分析及处理方法一、糊锅原因分析：1、机械定时器停止计时或旋钮卡住2、机械定时器时间选用不合理（时间偏长）3、控温器不符合设计要求（标准70℃±5℃）。
4、漏气（压力开关跳不断开，一直加热）5、电脑传感器感应温度过高处理方法:1、更换定时器或旋钮，使旋钮与面板磨擦为零2、调到煮饭时间（根据烹饪指南调整）3、更换标准控温器4、排除漏气5、更换传感器二、锅盖边缘漏气原因分析：1、密封圈未放好、损坏或有异物2、内胆变形3、铝盖放反4、弹片不能正常复位处理方法：1、更换或清洁密封圈2、更换内胆3、铝盖正确放置4、更换弹片三、饭煮不熟原因分析：1、时间太短2、压力太低3、水量过少处理方法：1、调整适当时间（根据烹饪指南调整）2、调整压力（正常值55KPa-65KPa）3、水量适当（根据说明书）四、浮子不能上升原因分析：1、浮子被推杆连板卡住2、锅盖未合到安全位置3、浮子胶圈未装好或未装处理方法：1、送维修点处理2、锅盖合到安全位置2、检查浮子胶圈五、锅盖打不开原因分析：1、浮子未落下（无压力时）2、推杆连板有毛刺或角度有问题3、锅盖内压力太高处理方法：1、使浮子落下（用筷子轻压下去）2、更换推杆连板或在推杆露出最长时，用尖嘴钳轻轻把推杆往上扭。
3、待锅冷却，浮子落下再打开锅盖六、限压阀漏气原因分析:1、限压阀磨损或未放好2、阀芯或阀芯胶圈磨损3、阀芯倾斜处理方法：1、更换限压阀或把限压阀放到密封位置2、更换阀芯或阀芯胶圈3、调整阀芯七、煮饭时上压有响声原因分析：1、弹片螺丝松动2、固定发热盘与中层底部三个端点螺丝太松处理方法：1、拆下发热盘，锁紧弹片螺丝（重装发热盘必须重新调压）2、锁紧三个端点螺丝八、E1原因分析：1、传感器开路处理方法：1、把传感器两个端子插牢固九、E2原因分析：1、传感器短路处理方法：1、更换传感器或电源板十、E3原因分析：1、超温处理方法：1、拔掉电源待温度下降后自动恢复十一、E4原因分析：1、压力开关故障2、连接线未被锁紧或插紧处理方法：1、更换压力开关（需重新调整压力）2、重新把压力开关线锁紧或插紧中山韩派电器有限公司2009年11月25日。
电脑电热压力锅常见故障及维修
电脑电热压力锅常见故障及维修电脑型电压力锅电脑型点压力锅常见的故障代码解E1，E2传感失灵E3，E4传感失灵1.现E1/E2故障代码出现该故障首先要测量传感器(即发热盘中心的传感器)，查看是否断路或开路，如正常则可拆开控制板，看是否受潮，因受潮有可能至错误信息。
另应观察主板电路的各焊点是否会脱焊而至该错误信息。
2.出现E3/E4故障代码E3/E4指信号开关失灵(即压力开关失灵)该故障最常见的是由于电源板块中排线焊点的脱焊造成的。
这个故障可以电源板及控制极中的焊点检查中找出。
另外就是压力开关自身失灵，或是控制极受潮出现的错误信号。
(注:测量压力开关时记得要断开两端的连接线) 3.显示屏中的数码字缺画此故障主机是显示屏周围的焊点脱焊所至，加焊则行。
4.通电时，显示不亮，但能听到继电器动作声，锅内已加热，无法控制。
此故障也是因焊点的虚焊或脱焊所至。
5.控制完全正常，显示正常，但不加热。
1.是继电器正烧掉，不动作，换上则可。
2.是焊点脱焊，信号传不到——加焊～3.发热盘已少坏，需要换新的。
6.加热一会就跳保温(水未开)1.是压力开关失灵(不通)但显板未显错误信号，电路在此中断。
2.焊点脱焊，信号错乱。
美的电压力锅不是无定时就是煮不熟饭，插上电把定时器转到自己需要的功能，定时开关闭合电热盘得电开始加热，温度达到101度后保温开关断开进入定时保压阶段，电热盘继续加热到140度后保压开关断开定时马达得电开始计时，当锅内压力下降后保压开关接通定时马达失电停止计时同时电热盘得电开始加热，锅内压力又开始上升锅温达到140度后保压开关断开定时器又开始计时如此反复直到定时开关断开进入保温状态。
常见故障1不通电，最多是10A保险丝烧断。
2. 发热盆上有异物，受热面积不均而烧保险电阻。
3. 保温器双金属片粘连烧保险电阻。
4. 饭没有煮熟自动跳到保温，145?温控器失灵。
5. 按煮饭键自动跳到煲粥键，由于时间延长而使饭烧糊，这是按键漏电或者电路板漏电，换按键或者清洗电路板即解决。
电压力锅常见故障检修
- 93 -工 业 技 术１ 分类电压力锅主要由上盖、中环、控制面板、底座、压力开关、发热盘、熔断器和突跳温控器等组成。
电压力锅根据操作方式可以分为：机械控制式和电脑控制式。
机械控制式又称为手动操作，这是传统的电压力锅操作方式，主要通过按键、开关等按钮式的方法来操作电压力锅的各种功能。
电脑控制式是新式的电压力锅操作方式，在电压力锅里面植入了微电脑芯片，可对电压力锅工作全程进行自动调控，工作过程中不用人工操作。
电压力锅根据内胆的不同可以分为：不锈钢内胆锅、黑晶内胆锅和陶晶内胆锅。
电压力锅内胆中不锈钢材质的内胆是最好的，也是最耐用和最安全的，符合健康卫生要求。
黑晶内胆锅采用的是高强度的合金材料，黝黑光亮，强度很高。
陶晶内胆的表面成功地附着上一层陶瓷材料，利用了陶瓷材料天然的不黏性能、防刮耐磨性和远红外加热性能，改善了传统内胆的性能，仅次于不锈钢的内胆。
２ 使用操作步骤使用电压力锅的时候主要有以下几个步骤：1）开盖。
打开电压力锅的盖子时，先用手将锅盖的手柄紧握，同时逆时针方向旋转锅盖到它的限位边，之后向上提起。
2）放置食物：取出电压力锅的内锅，将食物和水放到内锅中，一般情况下，放置的食物和水不能超过内锅高度的4/5，同时容易膨胀的食物不能超过内锅的3/5。
3）放入内锅。
“在放入内锅的时候先要将电压力锅的发热盘抹干净，同时还需将内锅擦干不要留有水滴，在电压力锅的发热盘中不要放入杂物，将内锅放入后需要左右轻轻进行旋转，保证内锅和发热盘之间的接触良好。
4）合盖。
在关闭锅盖的时候要检查锅盖的密封圈是否已经放入锅盖内侧的钢圈中，同时用手旋转密封圈，使其自由而又均匀地放置在钢圈上，最后盖上锅盖，进行顺时针旋转。
5）安置排气阀。
在放好了排气阀之后将排气阀拨放到密封的位置，同时检查浮子阀是否已经落下。
6）连接电源。
接通电压力锅的电源，同时注意将它的插头插好，防止其发生意外。
7）时间设定。
不同的食材在设定时间的时候它的烹饪时间是不同的，烹饪的时间可以凭借参考进行设定，食物烹饪好之后就会进入保温的状态。

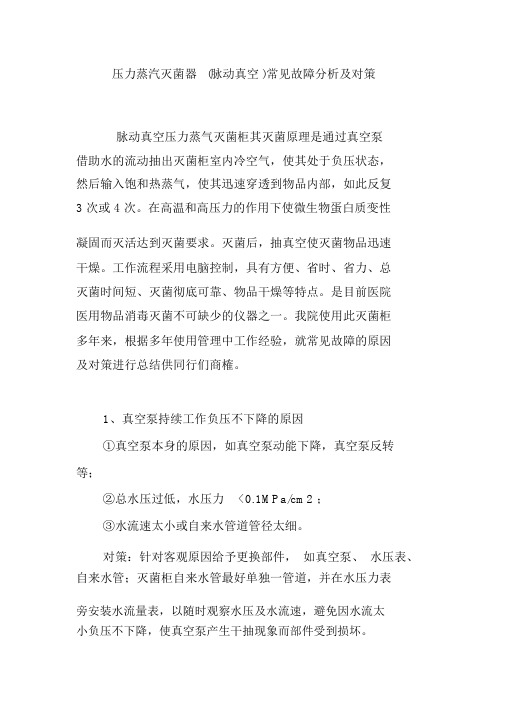

压力蒸汽灭菌器常见故障分析及对策
压力蒸汽灭菌器(脉动真空 )常见故障分析及对策脉动真空压力蒸气灭菌柜其灭菌原理是通过真空泵借助水的流动抽出灭菌柜室内冷空气，使其处于负压状态，然后输入饱和热蒸气，使其迅速穿透到物品内部，如此反复3 次或4 次。
在高温和高压力的作用下使微生物蛋白质变性凝固而灭活达到灭菌要求。
灭菌后，抽真空使灭菌物品迅速干燥。
工作流程采用电脑控制，具有方便、省时、省力、总灭菌时间短、灭菌彻底可靠、物品干燥等特点。
是目前医院医用物品消毒灭菌不可缺少的仪器之一。
我院使用此灭菌柜多年来，根据多年使用管理中工作经验，就常见故障的原因及对策进行总结供同行们商榷。
1、真空泵持续工作负压不下降的原因①真空泵本身的原因，如真空泵动能下降，真空泵反转等；②总水压过低，水压力<0.1MPa/cm2 ；③水流速太小或自来水管道管径太细。
对策：针对客观原因给予更换部件，如真空泵、水压表、自来水管；灭菌柜自来水管最好单独一管道，并在水压力表旁安装水流量表，以随时观察水压及水流速，避免因水流太小负压不下降，使真空泵产生干抽现象而部件受到损坏。
2、灭菌温度持续时间不达标在正常情况下，进入灭菌程序温度达126℃。
10min 内温度达 132℃持续时间 >4min ，其原因：①蒸气源总压力低<0.3MPa/cm2 ；②减压阀不敏感造成灭菌柜内压力<0.2MPa/cm2 ；③灭菌物品的包装和排放未按要求，如灭菌包体积>30cm*30cm*50cm ，排列未纵向均影响蒸气穿透；④蒸气含水量多，蒸气与水混全降低其潜伏热，影响穿透力，导致灭菌失败；⑤冬季待消物品表面温度低，未进行预热处理。
对策：总蒸气源应>0.4MPa/cm2 ，并预热灭菌柜内物品，充分排除冷凝水及蒸气中的多余水分等，夹层压力达0.1MPa/cm2 时再关闭夹层排水阀，等夹层压力达0.2MPa/cm2 时再启动进入消毒灭菌程序。
合理调整减压阀使蒸气按所需压力进入灭菌柜，防止产生超热现象。
高压蒸汽灭菌器发生故障应急预案指引
高压蒸汽灭菌器发生故障应急预案指引高压灭菌器故障状态应急措施
立即关闭电、蒸汽开关
1、灭菌器出现异常超高温↓
打开安全阀及排气阀
温度：？？↓
持续时间：马上及时报告护士长
处理？观察？↓
通知维修组电话：2415
2、蒸汽压力安全阀及减压阀失灵及时报告护士长
灭菌器仪表附件损坏、变形↓
通知维修组电话：2415
标准？需要主观判断。
↓
应该有详细说明，附通知售后维修
操作手册
3、灭菌器运行受阻及时报告护士长
↓
报告护理部
↓
联系合作医院护理部协助灭菌
高压灭菌器故障状态应急措施
4、灭菌器出现异常超温、超压立即关闭蒸汽开关
超温：腔内温度达到或超（确定压力表数值为0°）过135℃，温度持↓
续上升关闭电源
超压：腔内压力达到或超↓
过3.2bar，压力表报告护士长
指针接近红色警↓
戒范围通知维修组电话2415
↓
通知工程师
5、蒸汽压力安全阀及减压阀失灵立即关闭蒸汽开关
安全阀失灵：不能自动跳（确定压力表数值为0°）
开排出容器内的汽体，腔↓
内压力表超过3.2bar。
通知锅炉房立即停止供应蒸汽减压阀失灵：不能正常将↓
锅炉房供给蒸汽7-8bar 通知维修人员进行安全阀、
减至3-5bar，气压表显示减压阀紧急检修与更换
超过6bar 电话：2415
↓
及时报告护士长。
几种电压力锅的原理与维修实例(附图)
电压力锅的原理与维修实例〔附图〕一、锅盖漏气1.故障分析：1)将锅胆内参加1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热〞或“煮饭〞档位。
2)当在指示灯跳到“保温〞后。
观察在加热过程中锅盖四周及顶部是否有漏气现象。
〔压力阀处有少量气体漏出属正常现象〕2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。
2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。
如有，那么更换密封圈。
3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好那么更换锅胆。
4)～12.3〔mm〕如小于12.3mm或大于12.9mm，那么调整发热盘的位置使其符合要求。
二、限压阀漏气1.故障分析1)将锅胆内参加1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热〞或“煮饭〞档位。
2)当在指示灯跳到“保温〞后。
观察在加热过程中限压阀处是否有漏气现象〔如有少量的气体漏出是正常现象〕，当发现有大量气体漏出并伴有“嘶嘶〞声时属不正常现象。
2.故障排除及维修方法1)～0.082〞MPa时，说明压力锅一切正常，属于“压力阀〞与“阀针〞配合不好或是已经磨损，只要更换“压力阀〞或“发针〞就可以了。
2)如果“压力表〞已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖翻开，使用“压力调整工具〞调整压力开关的间隙，保证压力符合要求。
3)“压力开关〞调整好后，装好底盖，再进展测试，如压力符合要求时，将“压力阀〞装好，检查压力锅是否漏气，如漏气仍未解决，那么要更换整套“发热板〞。
再进展以上步骤进展检查。
三、压力表和压力开关间隙调校工具的使用方法：1.压力表的使用方法：1)使用前，首先检查“压力表〞的指针是否为零，并且是否使用正常和准确，如不符合那么需要进展调校，直到符合要求。
2)～0.082〞MPa〕是否符合要求。
2.压力值调校工具的使用方法：将“压力开关调试工具—塞规〞〔图示1〕插入“压力开关〞内〔图示2〕，并将工具放置水平，将“压力开关〞上的“调压螺钉锁母〞松开，调整“压力开关〞上的“调压螺钉〞，使螺钉的顶端刚好与工具的外表接触，然后将螺钉上的螺母锁紧，用树脂将螺钉头的十字槽封上，以免使不了解的人员进展调整。
30个电饭煲故障维修实例（包含电气原理图）
30个电饭煲故障维修实例（包含电气原理图）1．【机型现象】海尔CFD501型电饭煲，液晶屏显示“E1”、“E2”、“E3”，所有指示灯闪烁或蜂鸣器一直响【维修操作】根据故障现象可按以下步骤进行维修操作：1)检查主温控器是否短路或断路。
2)检查上盖热敏电阻是否断路或短路。
3)检查主电路板是否损坏。
4)检查电源线路板是否损坏。
实际维修中，因上盖热敏电阻断路或短路而引起此类故障较常见。
【附注】当显示“E3”时，则说明产品出现“空烧”现象，此时可按“关／营养保温”键进行清除，即可恢复正常。
2．【机型现象】海尔CFD501型电饭煲，指示灯不亮，电热盘不加热【维修操作】根据故障现象可按以下步骤进行维修操作：1)检查电路板电源是否未接通。
2)检查电源线路板是否损坏。
3)检查电路板连线是否断开。
4)检查主电路板是否损坏。
实际维修中，因主电路板损坏而引起此类故障较常见。
【附注】海尔CFD501型电饭煲电气原理图如图2-9所示。
图2-9 海尔CFD501型电饭煲电气原理图3．【机型现象】海尔CFJ302型电饭煲，指示灯亮，电热盘不加热【维修操作】根据故障现象可按以下步骤进行维修操作：1)检查主温控器是否故障。
2)检查电热盘元件是否烧坏。
3)检查电路板连线部分是否断开。
4)检查电源线路板是否损坏。
实际维修中，因电热盘元件烧坏而引起此类故障较常见。
【附注】海尔CFJ302型电饭煲电气原理图如图2-10所示。
图2-10 海尔CFJ302型电饭煲电气原理图4．【机型现象】海尔CFS401型电饭煲，饭不熟或煮饭时间过长【维修操作】根据故障现象可按以下步骤进行维修操作：1)检查保温时间是否正常。
2)检查电热盘是否变形。
3)检查内锅是否偏斜。
4)检查内锅与电热盘之间是否有异物。
5)检查内锅是否变形。
6)检查主电路板是否损坏。
7)检查主温控器是否异常。
实际维修中，因主温控器异常而引起此类故障较常见。
【附注】海尔CFS401型电饭煲电气原理图如图2-11所示。
电压力锅常见故障维修指引
电压力锅常见故障维修指引
常见故障分析
1.1不通电
指上电后无任何显示，按动所有按键无任何反应.
维修思路
根据电压力锅电路原理可推断，这个现象引起的主要原因可能为:主电路损坏与电源电路故障所致。
由于电源故障可直接引起控制电路工作不正常，所以首先要检测电源部分。
分析步骤：
电源线是否接好→插座端子插接是否可靠→温度保险丝是否导通→压敏电阻是否损坏→电流保险管是否导通→R103是否开路→C102是否异常→检查ZD101(5V稳压管)是否有+5V 输出→排线是否装好→控制板的电源和地回路是否正常→芯片VDD对地是否有5V输入→陶振是否正常。
主要故障电路推断：
电源线、电源板端子插接、温度保险丝、压敏电阻、电流保险管、稳压二极管。
主要故障元件推测：
温度保险丝、R103、稳压二极管、控制板5V排线口、陶振、芯片等
维修方法：
1、采用万用表二极管档测量温度保险丝是否良好。
2、查看外观压敏电压是否有烧爆(或用用万用表二极管测量是否导通）。
3、采用万用表二极管档测量电流保险管是否良好。
4、采用万用表欧姆档测量R103是否良好。
5、采用万用表二极管档测量稳压二极管是否良好。
7、采用万用表二极管档测量控制板的电源和地回路是否正常。
6、采用万用表电压档VDD是否有+5V输出。
8. 采用万用表电压档测量芯片VDD对地是+5V电压是否正常。
如果以上在正常范围内，则可以开机。
主要故障范围推断：
ZD101（5.1V稳压管）不良保险丝烧断压敏烧爆
电源回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TUTTNAUER全自动高压消毒锅综合故障一例
温州医学院附属二院临床工程科姜穗
TUTTNAUER系列机型是卫生部装备医院手术室的的设备，在国内医院拥有量较大，在使用中总会出现各种故障，正确了解其工作原理及工作流程，能迅速定位及排除机器的故障，保证机器的正常运行，以下就笔者在维修中碰到的一典型综合性故障作些介绍。
基本工作原理与流程：该机的电路方框图及气路示意图见下图。
整过消毒过程由电脑实行全自动监测与控制。
该机的电路主要由程序处理板(DIGITAL PREDG BOARD AND KEYPAD)、传感器信号预处理板(AJUNC BOARD)、电源板(POWER SUPPLY)及电磁阀和各种传感器组成。
程序处理板由一片6800 CPU构成一单片机系统,采集机内压力、温度、水位等各种参数的数据，并监控、显示及控制各执行机构的动作。
在该微处理器中除了具有通常的CPU功能外,还同时集成了RAM、EPROM、A/D转换器等电路。
传感器信号预处理板由压力传感器,水位传感器放大电路组成, 程序处理板通过传感器信号预处理板采集压力、水位、温度等参数，同时传感器信号预处理板也将程序处理板指令传与电磁阀等各种执行机构协调动作。
图1. 电原理框图
2540ＥＫ消毒锅提供了可供选择的三个消毒程序:不需包裹的器械消毒(如刀、剪、钳等)、需包裹的器械消毒(如手术衣、纱布等)、液体消毒(如瓶装水、溶液等)。
另外该机还提供了一个专门做干燥的附属程序。
以不需包裹的器械消毒为例,其工作过程如下:打开电源开关,空气电磁阀(AIR INLET)随之打开,当按下START键后,进水电磁阀(WATER FILL)打开,蓄水箱内的蒸馏水流入消毒锅的消毒仓内,显示屏显示“WATER INLET”。
当消毒仓内的水位传感器(WATER LEVER ELECTRODE)探测到水位已达到正常位置后,进水电磁阀关闭,AJUNC BOARD板的JP4输出5Ｖ控制电压给固态继电器SSR的3、4脚,SSR导通,电加热模块(HEATERS)给消毒仓加热,面板HEAT指示灯由闪烁变为恒亮,此时显示屏实时显示消毒仓内的蒸汽温度与压力。
消毒仓内的空气随水蒸汽从空气电磁阀排出。
当消毒仓内的蒸汽温度被加热到90℃时,空气电磁阀关闭,消毒仓残留空气从空气汽水闸(AIR JET TRAP)的针孔继续排出。
当消毒仓内的蒸汽温度达到134℃,压力达到240KPa时,机器自动从加热
阶段转入消毒(STERILIZATION)阶段,面板ＳＴＥ指标灯亮,显示屏显示消毒时间为三分钟,消毒锅通过控制固态继电器SSR的通与断,给消毒仓断续加热来保持消毒仓内的温度与压力稳定在上述参数上。
三分钟后机器自动从消毒阶段转入排汽(EXHAUST)阶段,面板ＥＸＨ指示灯亮,排汽电磁阀(EXHAUST VALVE)打开, 消毒仓内的蒸汽及剩余的蒸馏水被排出回到蓄水箱内，消毒仓内的压力降至0KPa后,排汽电磁阀关闭,蜂鸣器发出“嘟”声,显示屏显示“CYC FINISH”,指示整个消毒过程完成。
该消毒锅的其它几个消毒程序与上述过程类似,不再赘述。
图 2.消毒锅气路示意图
故障现象：选择一消毒模式后，由加热（HEA T）转入消毒（STE）阶段，接着进入排气阶段（EXH），然后程序死在此处，EXH指示灯一直亮着，压力下不来。
此时如强行断电，打开仓门发现排空不能完成，消毒仓内仍有少量的水。
故障原因及处理：消毒程序在EXH段无法完成，分析其工作流程，故障可能是由于排气阀堵塞造成。
拆卸排气阀，发现阀芯下有排空带出的异物，清洗后装回，重新开机测试，故障消失。
但接着消毒第二锅时，却出现“LOW WATER”报警，仔细观察其加热过程，发现有自水箱底部向上冒泡而产生的漏气现象，可能是消毒仓的水被排回水箱造成“LOW WATER”故障。
因进水阀与排气阀相连，如果进水阀铁芯上的弹簧弹性变差造成消毒仓内有一定压力时弹簧被顶起，水即通过进水阀回流，同时可能将异物带入进水阀铁芯底部，造成管路不能闭合，使得水从进水阀回到水箱。
拆卸进水阀铁芯，发现确有异物，清洗后装回，故障消除。
但连续消毒二至三锅，却在HEAT阶段，出现“LOW HEAT”错误。
此时测试各加热片无异常，而且如果冷机时开机，一般能完成一到二锅的消毒，接着又出现“LOW HEAT”错误。
后经反复观察其工作流程，发现其显示屏上指示的压力与仓门上压力表指示的压力不符，且其在进水电磁阀关闭后开始加热的阶段应该温度上升较快而压力保持100KPa左右，当温度达90°C时，空气电磁阀关闭后压力才迅速上升至240KPa，同时温度也同步上升至134°C。
但该机在开始加热后，压力即迅速上升，在温度到90°C时，压力已达270KPa 以上，而此时仓门上的机械压力表远远没达到270KPa。
故怀疑其压力传感器坏。
但将与传感器相连的皮管摘下后，显示压力又迅速下降；此时发现传感器接口处有积水。
清理该处的积水后，试用注射器给传感器缓慢加压，见显示压力数字有变化，似乎该传感器仍然能用。
但将其与气路接好后重试，故障依旧。
据此可见，该传感器已不能正常使用，更换一新的传感器后，故障排除，机器恢复正常。
在消毒锅的日常使用中，最常使用的消毒模式为UNWRAPPED模式，使用该模式时，往往器械上会带有清洗不净的棉花、纱布等残留物，以至在排空时随水汽排出而卡在阀芯下，引起“LOW W ATER”或“LOW HEAT”故障；如果水箱的水加得太满，水面可能溢出安全阀口被压到压力传感器接口处引起传感器的损坏，以至引起以上故障。
这就要求使用人员应严格按照操作规程，增强责任心，这样才能避免不必要的损失，保障机器的正常运行。
