2. 脚手架工程-优质课件
合集下载
脚手架工程介绍PPT课件

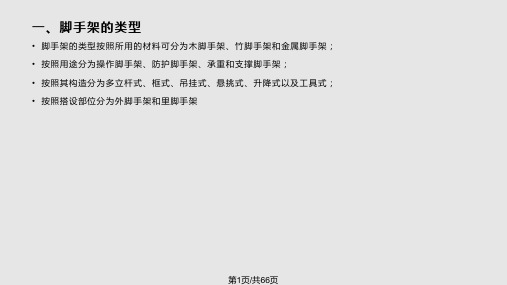

第9页/共66页
• 3 脚手板 脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。竹脚手板，则应用毛竹或楠竹制成竹串
片板及竹笆板。
第10页/共66页
• 冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m， 宽度250 mm，表面应有防滑措施。
第11页/共66页
• 木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度 3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以 防止木脚手板端部破坏。
• （4）对接扣件的开口应朝上或朝内。 • （5）各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。
第44页/共66页
• 主节点处两个扣件中心线至主节点的距离不宜大于150mm 第45页/共66页
• ９.铺设脚手板 • （1）脚手板的探头应采用直径为3.2mm(10号)的镀锌铁丝固定在支撑杆上。 • （2）应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm。 • （3）在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，以防止滑动。
第33页/共66页
• 6.搭设连墙件
• （1）连墙件数量除必须满足设计要求外，尚应满 足下表要求。
脚手架高度
竖向间距h
水平间距(la)
每根连墙件覆盖面积/㎡
≤50m
3h
注:h——步距; la——纵距。
3 la
≤40
第34页/共66页
• （2）连墙件的布置应符合下列规定: • １）宜靠近主节点设置，偏离主节点的距离不应大于300mm。 • ２）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时应采用
• 纵向水平杆搭接要求 第28页/共66页
第29页/共66页
《脚手架培训》PPT课件
此外，环保意识的日益增强将促使脚 手架行业朝着更加绿色、环保的方向 发展，推动可持续发展。
27
THANKS
感谢观看
2024/1/26
28
按照规范要求进行脚手架的搭建和拆 除工作，确保搭设稳定、拆除安全。
检查脚手架完整性
在使用前，应对脚手架进行全面检查 ，确保其结构完整、无损坏，连接件 紧固可靠。
2024/1/26
13
日常维护保养内容及周期
01
02
03
清洁保养
定期清除脚手架表面的污 垢、杂物，保持其清洁干 燥，防止锈蚀。
2024/1/26
搭建过程中注意事项
01
02
03
04
按规范搭建
遵循脚手架搭建规范，确保结 构稳定。
保持安全距离
避免在搭建过程中与高压线等 危险源过近。
使用正确工具
使用合适的工具进行紧固和连 接操作。
注意个人防护
佩戴安全帽、安全带等防护用 品，确保个人安全。
2024/1/26
10
完成后验收标准与流程
检查结构稳定性
确保脚手架结构牢固，无晃动 或倾斜现象。
《脚手架培训》PPT 课件
2024/1/26
1
目录
• 脚手架基本概念与分类 • 脚手架搭建规范与安全要求 • 脚手架使用维护与保养方法 • 脚手架拆除程序及注意事项
2024/1/26
2
目录
• 现场安全管理与事故预防策略 • 总结回顾与展望未来发展趋势
2024/1/26
3
01
脚手架基本概念与分类
重点讲解了脚手架使用过程中的安全检查、常见故障排除及维护保 养方法。
25
学员心得体会分享交流环节
27
THANKS
感谢观看
2024/1/26
28
按照规范要求进行脚手架的搭建和拆 除工作，确保搭设稳定、拆除安全。
检查脚手架完整性
在使用前，应对脚手架进行全面检查 ，确保其结构完整、无损坏，连接件 紧固可靠。
2024/1/26
13
日常维护保养内容及周期
01
02
03
清洁保养
定期清除脚手架表面的污 垢、杂物，保持其清洁干 燥，防止锈蚀。
2024/1/26
搭建过程中注意事项
01
02
03
04
按规范搭建
遵循脚手架搭建规范，确保结 构稳定。
保持安全距离
避免在搭建过程中与高压线等 危险源过近。
使用正确工具
使用合适的工具进行紧固和连 接操作。
注意个人防护
佩戴安全帽、安全带等防护用 品，确保个人安全。
2024/1/26
10
完成后验收标准与流程
检查结构稳定性
确保脚手架结构牢固，无晃动 或倾斜现象。
《脚手架培训》PPT 课件
2024/1/26
1
目录
• 脚手架基本概念与分类 • 脚手架搭建规范与安全要求 • 脚手架使用维护与保养方法 • 脚手架拆除程序及注意事项
2024/1/26
2
目录
• 现场安全管理与事故预防策略 • 总结回顾与展望未来发展趋势
2024/1/26
3
01
脚手架基本概念与分类
重点讲解了脚手架使用过程中的安全检查、常见故障排除及维护保 养方法。
25
学员心得体会分享交流环节
土木工程施工脚手架工程 ppt课件
2. 扣件亦称紧固件，可锻铸铁或铸钢制作。 回转扣件：连接2根任意角度交叉的钢管； 直角扣件：连接2根垂直交叉钢的管; 对接扣件：连接2根对接的钢管。
扣件在螺栓拧紧扭力矩达65N·m时不发生破坏。
对接扣件
回转扣件
可 调 式
底 座
内 插 式
底
座
直角扣件
钢板冲压扣件
3. 底座：有固定式和可调
底 座
外 套 式
小横杆固定 在立杆上
小横杆固定 在立杆上
大横杆固定 在小横杆上
大小横杆的空间关系
大横杆的布置
小横杆的布置
5 作业层脚手板及栏杆
⑴作业层脚手板应铺满、铺稳。脚手板边缘与墙 面间隙120～150mm；与挡脚板间隙≯100mm。
⑵竹笆脚手板应主竹筋垂直于大横杆对接平铺 ,四个角用直径≮1.2mm的镀锌铅丝固定于大横杆上 。 ⑶其它脚手板应设置在3根小横杆上。当脚手 板长度＜2m时,可采用2根小横杆支承，但脚手板两 端与小横杆可靠固定、严防倾翻。
脚手板
立杆
纵向扫地杆
横向扫地杆
剪刀撑
6.1.1 基本构造 1. 钢管：为Φ48.3×3.6mm的Q235焊接钢管，单根钢管的最大质量
≯25.8kg。 用于立杆、大横杆、剪刀撑和斜杆的钢管最大长度为4～6.5m， 以便适合人工操作。用于小横杆的钢管长度宜在1.8～2.2m，以 适应脚手宽的需要。 钢管应平直光滑，不应有裂缝、结疤、硬弯、毛刺、压痕等缺 陷；外径允许偏差±0.5mm，壁厚允许偏差±10%。
⑴立杆纵向间距1.2～2m,最大间 横向扫地
距≯2m，取值由搭设方案确定。
杆用直角 扣件固定
每根立杆底部须设置底座或垫板。在紧靠纵 向扫地杆
脚手架ppt课件
检查脚手架状态
对需要拆除的脚手架进行检查，确认其稳定性和 安全性，排除潜在的安全隐患。
24
拆除过程中安全操作规范
2024/1/28
严格遵守安全规定
在拆除过程中，必须严格遵守安全操作规程和规定，确保人员和设备 安全。
使用正确工具和方法
使用正确的工具和方法进行拆除，避免使用不合适的工具或暴力拆除 导致意外发生。
脚手架ppt课件
2024/1/28
1
2024/1/28
目录
CONTENTS
• 脚手架基本概念与分类 • 脚手架结构与组成部分 • 脚手架搭建方法与步骤 • 脚手架使用安全与防护措施 • 脚手架维护与保养方法 • 脚手架拆除流程与注意事项
2
01
脚手架基本概念与
分类
2024/1/28
3
脚手架定义及作用
减少噪音和粉尘污染
在拆除过程中，要采取措施减少噪音和粉尘污染 ，如对拆除部位进行湿式作业、使用吸尘器等。
遵守环保法规
3
在废弃物处理和环保方面，必须遵守国家和地方 的环保法规和政策，确保拆除工作符合环保要求 。
2024/1/28
26
THANKS
感谢您的观看
2024/1/28
27
22
06
脚手架拆除流程与
注意事项
2024/1/28
23
拆除前准备工作和计划安排
确认拆除范围和对象
明确需要拆除的脚手架类型、规格、要的拆除工具和材料，如扳手、锤子、绳 索、安全带等。
ABCD
2024/1/28
制定拆除方案
根据现场实际情况，制定详细的拆除方案，包括 拆除顺序、方法、人员配备、安全措施等。
13
脚手架规范PPT参考课件
3 构配件
3.1.1脚手架钢管应采用Q235电焊钢管普通钢管。
1、采用高强度钢材不能充分发挥其强度，采用Q235A级钢比较经济合理。 2、采用电焊钢管能满足使用要求，成本比无缝钢管低。
•1
3.1.2 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不 应大于25.8kg。
•2
4.2.2 单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定， 且不应低于表4.2.2的规定。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。 •11
6.8.2 满堂脚手架搭设高度不宜超过36m；满堂脚手架 施工层不得超过1层。
•12
6.8.4满堂红脚手架剪刀撑
1、竖向剪刀撑：四周及纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。 2、水平剪刀撑：架体高度在8m以下时，在架顶部设置；架体高度在8m及以上时
4、拐弯处应设置平台，其宽度不应小于斜道 宽度
5、运料斜道两端、平台外围和端部均应设置 连墙件。
•17
但高宽比不能大于３
•7
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜 超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
1、超过50m采用双立杆、分段卸荷、分段搭设等方法。脚手架在30及40米高度处 每四跨用15.5mm钢丝绳做保险措施(北京市)。
2、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接, 其扣件数不小于两个,且 其下每步连接方式同上，主、副立杆各承受70%和30%。
北方作法
南方作法
•5
5.2.15 当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满 足下式要求：
N l ≤ Rc
•6
5.3.4 满堂脚手架立杆的计算长度应按下式计算：
3.1.1脚手架钢管应采用Q235电焊钢管普通钢管。
1、采用高强度钢材不能充分发挥其强度，采用Q235A级钢比较经济合理。 2、采用电焊钢管能满足使用要求，成本比无缝钢管低。
•1
3.1.2 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不 应大于25.8kg。
•2
4.2.2 单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定， 且不应低于表4.2.2的规定。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。 •11
6.8.2 满堂脚手架搭设高度不宜超过36m；满堂脚手架 施工层不得超过1层。
•12
6.8.4满堂红脚手架剪刀撑
1、竖向剪刀撑：四周及纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。 2、水平剪刀撑：架体高度在8m以下时，在架顶部设置；架体高度在8m及以上时
4、拐弯处应设置平台，其宽度不应小于斜道 宽度
5、运料斜道两端、平台外围和端部均应设置 连墙件。
•17
但高宽比不能大于３
•7
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜 超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
1、超过50m采用双立杆、分段卸荷、分段搭设等方法。脚手架在30及40米高度处 每四跨用15.5mm钢丝绳做保险措施(北京市)。
2、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接, 其扣件数不小于两个,且 其下每步连接方式同上，主、副立杆各承受70%和30%。
北方作法
南方作法
•5
5.2.15 当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满 足下式要求：
N l ≤ Rc
•6
5.3.4 满堂脚手架立杆的计算长度应按下式计算：
《脚手架工程》课件
脚手架工程实例分析
通过具体的案例分析，展示脚手架工程在不同建筑施工项目中的应用，以及相应的施工方法和注意事项。
脚手架工程的未来发展与展望
随着建筑工程的发展，脚手架工程也将不断创新和改进。未来，我们预计脚手架工程将更加高效、安全、环保。
《脚手架工程》PPT课件
脚手架工程的定义与概述
脚手架工程指的是在建筑施工过程中，利用金属或木材等材料搭建起来的临 时结构物，用于支持工人和材料的平台。
脚手架工程的基本原理与组成
脚手架工程的基本原理是通过搭建临时结构物来提供安全、稳定的工作平台。 它主要由立杆、扣件、横杆、斜杆和脚手架板等组成。
脚手架工程的应用场景与优势
脚手架工程广泛应用于建筑施工、修复、维护等领域。它的优势包括提高施 工效率、保障工人安全和便于搬运材料等。
脚手架工程的施工规范与安全注意事项
脚手架工程必须按照相应的施工规范进行搭建和拆除。施工过程中需要注意检查脚手架的稳定性、使用安全帽 等个人防护措施。
脚手架工程的检测与维护
脚手架工程在使用前需要进行检测，保证结构的稳定性。在使用过程中，需要定期进行维护和检修，确ห้องสมุดไป่ตู้工人 的安全。
普通脚手架架子工基础知识优质课件.
普通脚手架架子工基础知识优质课件.一、教学内容本节课我们将学习普通脚手架架子工基础知识，内容涉及教材第四章“建筑施工脚手架”的第三节“普通脚手架的构造与搭设”。
具体内容包括：普通脚手架的基本构成、搭设方法、安全防护措施等。
二、教学目标1. 了解普通脚手架的基本构成、分类及用途。
2. 掌握普通脚手架的搭设方法、操作技巧及安全防护措施。
3. 培养学生的实际操作能力和安全意识。
三、教学难点与重点教学难点：普通脚手架的搭设方法、安全防护措施。
教学重点：普通脚手架的基本构成、分类及用途。
四、教具与学具准备1. 教具：普通脚手架模型、多媒体课件、挂图。
2. 学具：普通脚手架搭设工具（如扣件、脚手管、脚手板等）。
五、教学过程1. 导入：通过展示施工现场脚手架图片，引出本节课的主题。
2. 知识讲解：（1）介绍普通脚手架的基本构成、分类及用途。
（2）讲解普通脚手架的搭设方法、操作技巧。
（3）强调普通脚手架的安全防护措施。
3. 实践操作：（1）分组讨论：学生分组讨论普通脚手架的搭设方法及注意事项。
（2）操作演示：教师演示普通脚手架的搭设过程，并讲解操作技巧。
（3）学生实操：学生在指导下进行普通脚手架的搭设。
4. 随堂练习：布置相关习题，巩固所学知识。
六、板书设计1. 普通脚手架基础知识（1）基本构成（2）分类及用途（3）搭设方法与操作技巧（4）安全防护措施七、作业设计1. 作业题目：（1）简述普通脚手架的基本构成及其作用。
（2）列举普通脚手架的搭设方法及操作技巧。
（3）分析普通脚手架在施工中的安全防护措施。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生对普通脚手架的基础知识掌握程度较好，但在实际操作中仍存在一定的不足，需要在今后的教学中加强实践环节。
2. 拓展延伸：鼓励学生了解新型脚手架的发展趋势，如铝合金脚手架、附着式升降脚手架等，提高学生的专业素养。
重点和难点解析1. 教学难点：普通脚手架的搭设方法、安全防护措施。
脚手架工程施工技术培训PPT2024pptx
按照设计要求进行承载力验证， 确保脚手架能够承受相应的施工 荷载。
安全设施检查
检查安全网、护身栏杆等安全设 施是否完善、有效，确保施工人 员的安全。
外观检查
检查脚手架整体外观是否整齐、 美观，各部位连接是否牢固，有 无变形或损坏现象。
验收合格后方可使用
经过以上各项检查和测试后，如 符合设计要求和安全标准，则可 进行验收并使用。
06
案例分析：成功实施脚手架工程经验分享
案例背景介绍
案例项目概述
某商业综合体建设项目，位于市中心繁华地段，总建筑面积10万平方米，包含 多层裙楼和高层塔楼。
脚手架工程需求
该项目需要大量使用脚手架进行外墙施工、内部装修等作业，要求脚手架搭设 安全、高效、经济。
成功实施关键因素分析
科学合理的方案设计
根据项目需求和现场条件，制定科学合理的脚手架搭设方案， 包括材料选择、结构设计、搭设流程等。
优质的材料设备
选用高品质的钢管、扣件、脚手板等材料，以及先进的施工 设备，确保脚手架工程的稳定性和安全性。
专业的施工队伍
组建经验丰富、技术熟练的专业施工队伍，进行严格的岗前 培训和安全技术交底，确保施工质量和安全。
搭设前准备工作
熟悉施工图纸
了解建筑物的结构形式、高度、 跨度等信息，确定脚手架的搭设
位置和类型。
编制搭设方案
根据施工图纸和现场实际情况， 编制详细的脚手架搭设方案，包 括材料选用、搭设顺序、安全措 施等。
材料准备
按照搭设方案要求，准备足够的 钢管、扣件、脚手板、安全网等 材料，并进行质量检查。
人员组织
不合格材料处理措施
对于检验不合格的钢管、 扣件和脚手板等材料，应 立即进行标识并隔离存放， 防止误用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 是搭设在施工对象内部的脚手架。主要用于在楼层上砌墙和进行 内部装修等施工作业。
定
额
二、 综合脚手架计算规则
规பைடு நூலகம்
则
（1）外墙脚手架工程量＝外墙外边线总长度×设计室外地坪至外墙顶高
有女儿墙者，高度和步距算至女儿墙顶面。 注意：外墙凹凸总长度=外墙四周（包阳台、走廊、大雨棚等连续的，个别小雨棚不
包）凹凸展开延长线计长度。（墙面垛凸出宽≥0.24，计展开尺寸周长）
例10.2-1
C-1
二、满堂手架计算规则 （见下页）
• 满堂红脚手架工程量，按室内净面积计算，不扣除附 墙柱、柱所占的面积，其基本层高以3.6m至5.2m，超 过5.2m每增加1.2m计算一个增加层，不足0.6m的不计。
• 增加层=（楼层高度－5.2m）/1.2m 例题\例10.2-3.doc
满堂脚手架计算简图（H——楼层高度）
建筑物的高度加2.5m ,脚手架步距按外地坪至加层建筑 物外墙顶的高度。例题\加层脚手架例题.doc例题\例 10.2-5.doc
22.3 满堂脚手架
一、满堂手架概念（主要用于室内）
• 主要用于单层厂房、展览大厅、体育馆等层高、 开间较大的建筑顶部的装饰施工。
（现浇梁、板模板系统的支撑也是满堂支设，但属于模板支架）
（2）墙外边只有一排立杆，小横杆 的一端与大横杆相连，另一端搁在 墙上。
二、单排脚手架计算规则
单排脚手架的工程量，按其围护垂直投影面积计算（脚手架
面对墙面的正投影）。
门、窗、洞口的空洞面积不扣除。
1）在多层建筑工程中的下层缩入部分只考虑墙面砌筑和 装饰所需的脚手架。 套相应高度的单排脚手架（h1）。
1）裙楼工程量=裙楼的外墙周长×h1（室外地坪至裙楼顶面） 步距：h1
2）塔楼工程量=塔楼外墙周长×h2
步距：h
（塔楼外脚手架高度=h2，步距h=h1+ h2 ） 例题\塔裙楼例题.doc
（5）多层建筑工程中，上层的房屋飘出时： 外墙综合脚手架工程量=飘出最长层的外墙周长× h4 （设计外地
坪至该层外墙顶面）；
（7）高层屋顶有楼梯间、水池、电梯机房时：
楼梯间工程量=梯间周长×梯间高，并入主体工程量； 计算综合脚手架。套价步距：屋面至室外地坪高。
楼梯间工程量=
梯间周长*梯间高 （并入主体工程量）
步高
22.2、单排脚手架概念及内容
一、单排脚手架概念及内容
（1）单排脚手架是指为完成外墙局 部的个别部位和个别构件、构筑物 的施工（砌筑、混凝土墙浇捣、柱 浇捣、装修等）,搭设的脚手架。
5)凿桩头的高度如超过1.2m时，
砼灌注桩、预制方桩、管桩：每凿1m3桩头，计算单排脚手架16m2； 钻（冲）孔桩：（直径×4+3.6)m ×高，以面积计算单排脚手架。 P1204
6)加层建筑物工程外脚手架工程量，按以下规则计算： 1、原有建筑物部分，按两个单排脚手架计算，高度以原
有建筑物高度减2.5m。 2、加层建筑工程部分，按综合脚手架计算，高度按加层
• 例10.2-2例题\例10.2-2.doc
（2）地下室外墙综合脚手架，高度和步距从设计外地坪 至底板垫层底。
（3）有山墙者，以山尖1/2高度计算，山墙高度的步距 按檐口高度。
注意：计算综合脚手架时，不扣除门、窗、洞口及穿过 建筑物的通道的空洞面积。
（4）上层外墙或裙楼上有缩入的塔楼时，分别计算工程 量，套用定额时，也按裙楼、塔楼分别套用相应步距 子目。
清单工程量=按搭设的水平投影面积计算
5. 挑脚手架011701005
清单工程量=按搭设长度X搭设层数以延长米计算
6. 满堂脚手架011701006
清单工程量=按搭设的水平投影面积计算
7. 整体提升架011701007
清单工程量=按所服务对象的垂直投影面积计算
8.外装饰吊篮011701008
清单工程量=所服务对象的垂直投影面积计算
步高：h4。例题\上外挑下缩小脚手架例题.doc 塔楼计算同前。
外墙为幕墙时，幕墙部分按幕墙 外围面积计算综合脚手架。
（6）高低跨的建筑物套用步距有以下两种情况：
1）如高跨和低跨在同一步距，如图h=20m,h1=14m,h2=6m, 低跨的套价计算高度为h1=14m,即可套20.5m的步距（查定额下册 P1207）；而高跨的套价高度为h=20m,也是套20.5m的步距；
净高3.6m以内 净高5.2m以内 净高5.2m以上
H
简易架
H
H
3.6m基本层
1.2m增加层 3.6m基本层
不计算满堂架
H≤3.6m
只计算基本层
3.6m ＜H≤5.2m
再计算增加层
H＞5.2m
• 天棚装饰脚手架，楼层高度在3.6m以内时按天 棚面积计算，套活动脚手架。
22.4 里脚手架（主要用于装饰）
C-1
GZ
C-1
C-1
Z
M-1
C-1 M-1
C-1
C-1
L外=(6.6×2+0.12) ×2+(8.4+0.24)+3.14×(4.2+0.12) +0.36×2×4
=52.46m H外=3.3+0.4+0.6+0.07=4.37m
1/2周长
一个垛子2个面 共4个垛
S外脚手架=L外×H外=52.46 ×4.37=229.25m2
这时，下层低跨和上层塔楼 各自计算工程量后，套相同 步距的子目。
2）如高跨和低跨不在同一步距，h=20m,h1=12m,h2=8m, 低跨的套价计算高度为h1=12m，即可套12.5m的步距； 高跨的套价计算高度为h=20m，则应套20.5m的步距， 这时，下层低跨和上层塔楼各自计算工程量后，分别套 相应步距的子目。
缩入部分按单 排脚手架
2）宽度1.5m以上雨棚：如没有设计综合脚手架的，按单 排脚
手架计算。 3）围墙脚手架：按外地坪至围墙顶高度乘以围墙长度以面积
计算，套相应高度的单排脚手架，围墙双面抹灰的，增加 一面单排脚手架。例题\例10.2-3.doc 4）建筑以外独立柱、柱高超过1.2m时，按柱身周长加3.6m后 乘以高度，套单排脚手架。
附录S 措施项目
（清单共8个子项）
A.22 脚手架工程
（ 定额共196个子目）
1.综合脚手架011701001
清单工程量=按建筑面积计算
2. 外脚手架011701002
清单工程量=所服务对象的垂直投影面积计算
3. 里脚手架011701003
清单工程量=所服务对象的垂直投影面积计算
4. 悬空脚手架011701004
定
额
二、 综合脚手架计算规则
规பைடு நூலகம்
则
（1）外墙脚手架工程量＝外墙外边线总长度×设计室外地坪至外墙顶高
有女儿墙者，高度和步距算至女儿墙顶面。 注意：外墙凹凸总长度=外墙四周（包阳台、走廊、大雨棚等连续的，个别小雨棚不
包）凹凸展开延长线计长度。（墙面垛凸出宽≥0.24，计展开尺寸周长）
例10.2-1
C-1
二、满堂手架计算规则 （见下页）
• 满堂红脚手架工程量，按室内净面积计算，不扣除附 墙柱、柱所占的面积，其基本层高以3.6m至5.2m，超 过5.2m每增加1.2m计算一个增加层，不足0.6m的不计。
• 增加层=（楼层高度－5.2m）/1.2m 例题\例10.2-3.doc
满堂脚手架计算简图（H——楼层高度）
建筑物的高度加2.5m ,脚手架步距按外地坪至加层建筑 物外墙顶的高度。例题\加层脚手架例题.doc例题\例 10.2-5.doc
22.3 满堂脚手架
一、满堂手架概念（主要用于室内）
• 主要用于单层厂房、展览大厅、体育馆等层高、 开间较大的建筑顶部的装饰施工。
（现浇梁、板模板系统的支撑也是满堂支设，但属于模板支架）
（2）墙外边只有一排立杆，小横杆 的一端与大横杆相连，另一端搁在 墙上。
二、单排脚手架计算规则
单排脚手架的工程量，按其围护垂直投影面积计算（脚手架
面对墙面的正投影）。
门、窗、洞口的空洞面积不扣除。
1）在多层建筑工程中的下层缩入部分只考虑墙面砌筑和 装饰所需的脚手架。 套相应高度的单排脚手架（h1）。
1）裙楼工程量=裙楼的外墙周长×h1（室外地坪至裙楼顶面） 步距：h1
2）塔楼工程量=塔楼外墙周长×h2
步距：h
（塔楼外脚手架高度=h2，步距h=h1+ h2 ） 例题\塔裙楼例题.doc
（5）多层建筑工程中，上层的房屋飘出时： 外墙综合脚手架工程量=飘出最长层的外墙周长× h4 （设计外地
坪至该层外墙顶面）；
（7）高层屋顶有楼梯间、水池、电梯机房时：
楼梯间工程量=梯间周长×梯间高，并入主体工程量； 计算综合脚手架。套价步距：屋面至室外地坪高。
楼梯间工程量=
梯间周长*梯间高 （并入主体工程量）
步高
22.2、单排脚手架概念及内容
一、单排脚手架概念及内容
（1）单排脚手架是指为完成外墙局 部的个别部位和个别构件、构筑物 的施工（砌筑、混凝土墙浇捣、柱 浇捣、装修等）,搭设的脚手架。
5)凿桩头的高度如超过1.2m时，
砼灌注桩、预制方桩、管桩：每凿1m3桩头，计算单排脚手架16m2； 钻（冲）孔桩：（直径×4+3.6)m ×高，以面积计算单排脚手架。 P1204
6)加层建筑物工程外脚手架工程量，按以下规则计算： 1、原有建筑物部分，按两个单排脚手架计算，高度以原
有建筑物高度减2.5m。 2、加层建筑工程部分，按综合脚手架计算，高度按加层
• 例10.2-2例题\例10.2-2.doc
（2）地下室外墙综合脚手架，高度和步距从设计外地坪 至底板垫层底。
（3）有山墙者，以山尖1/2高度计算，山墙高度的步距 按檐口高度。
注意：计算综合脚手架时，不扣除门、窗、洞口及穿过 建筑物的通道的空洞面积。
（4）上层外墙或裙楼上有缩入的塔楼时，分别计算工程 量，套用定额时，也按裙楼、塔楼分别套用相应步距 子目。
清单工程量=按搭设的水平投影面积计算
5. 挑脚手架011701005
清单工程量=按搭设长度X搭设层数以延长米计算
6. 满堂脚手架011701006
清单工程量=按搭设的水平投影面积计算
7. 整体提升架011701007
清单工程量=按所服务对象的垂直投影面积计算
8.外装饰吊篮011701008
清单工程量=所服务对象的垂直投影面积计算
步高：h4。例题\上外挑下缩小脚手架例题.doc 塔楼计算同前。
外墙为幕墙时，幕墙部分按幕墙 外围面积计算综合脚手架。
（6）高低跨的建筑物套用步距有以下两种情况：
1）如高跨和低跨在同一步距，如图h=20m,h1=14m,h2=6m, 低跨的套价计算高度为h1=14m,即可套20.5m的步距（查定额下册 P1207）；而高跨的套价高度为h=20m,也是套20.5m的步距；
净高3.6m以内 净高5.2m以内 净高5.2m以上
H
简易架
H
H
3.6m基本层
1.2m增加层 3.6m基本层
不计算满堂架
H≤3.6m
只计算基本层
3.6m ＜H≤5.2m
再计算增加层
H＞5.2m
• 天棚装饰脚手架，楼层高度在3.6m以内时按天 棚面积计算，套活动脚手架。
22.4 里脚手架（主要用于装饰）
C-1
GZ
C-1
C-1
Z
M-1
C-1 M-1
C-1
C-1
L外=(6.6×2+0.12) ×2+(8.4+0.24)+3.14×(4.2+0.12) +0.36×2×4
=52.46m H外=3.3+0.4+0.6+0.07=4.37m
1/2周长
一个垛子2个面 共4个垛
S外脚手架=L外×H外=52.46 ×4.37=229.25m2
这时，下层低跨和上层塔楼 各自计算工程量后，套相同 步距的子目。
2）如高跨和低跨不在同一步距，h=20m,h1=12m,h2=8m, 低跨的套价计算高度为h1=12m，即可套12.5m的步距； 高跨的套价计算高度为h=20m，则应套20.5m的步距， 这时，下层低跨和上层塔楼各自计算工程量后，分别套 相应步距的子目。
缩入部分按单 排脚手架
2）宽度1.5m以上雨棚：如没有设计综合脚手架的，按单 排脚
手架计算。 3）围墙脚手架：按外地坪至围墙顶高度乘以围墙长度以面积
计算，套相应高度的单排脚手架，围墙双面抹灰的，增加 一面单排脚手架。例题\例10.2-3.doc 4）建筑以外独立柱、柱高超过1.2m时，按柱身周长加3.6m后 乘以高度，套单排脚手架。
附录S 措施项目
（清单共8个子项）
A.22 脚手架工程
（ 定额共196个子目）
1.综合脚手架011701001
清单工程量=按建筑面积计算
2. 外脚手架011701002
清单工程量=所服务对象的垂直投影面积计算
3. 里脚手架011701003
清单工程量=所服务对象的垂直投影面积计算
4. 悬空脚手架011701004
