11G101-3平法标注解读
11与03平法标注差别解析

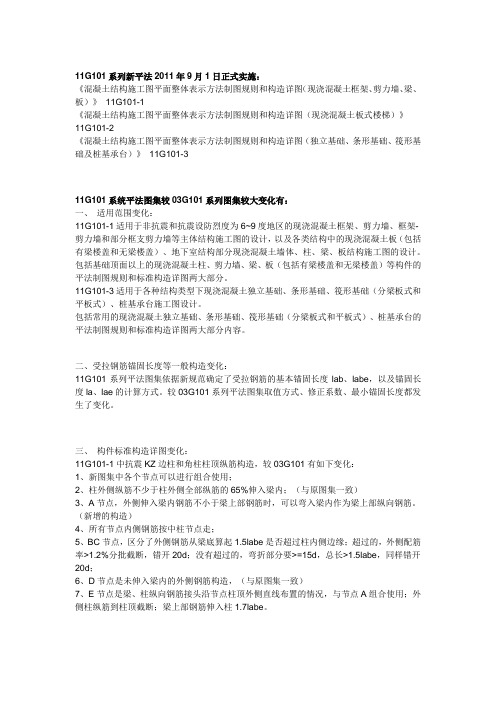

11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11g101平法图集全面解释资料 附11g101图集新要点
11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
综合11G101-3图集钢筋规定
综合11G101-3图集钢筋规定本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March自制：当前实用11G101-3图集钢筋综合规定一、 11G101-3基础平法：一》、独立基础截面形状通常有两种：1、阶梯独立基础编号：DJ J×× 杯口阶梯独立基础编号：BJ J××说明：当阶梯截面普通独立基础竖向尺寸标注为400/300/300时，表示基础总厚度为1000，最下部h1尺寸为400厚，向上h2尺寸300，再向上h3尺寸是300.........2、坡形独立基础编号：DJ P×× 杯口坡形独立基础编号：BJ P××（口内深为a0）说明：当坡形截面普通独立基础竖向尺寸标注为350/300时，表示基础总厚度为650，最下部h1尺寸为350厚，向上h2尺寸300.........；（11G101-3 7、8页）3、独立基础底部双向配筋规定：1》以B代表各种独立基础底板的底部配筋（从左向右为X向，从下向上为Y 向）。
2》各向筋以各字母打头，当两向配筋相同时，则以X﹠Y打头注写。
（一般短向在下）。
如：独立基础底板的底部配筋标注为 B：X16@150，Y16@200（11G101-3 10页）。
4、杯口独立基础顶部焊接网片：以Sn打头引注杯口顶部焊接钢筋网片各边钢筋。
如：Sn 214就是每边两根14的筋，双杯口同（11G101-3 10页）；当杯口独立基础中间杯壁厚度小于400时，中间杯壁设置构造筋见相应标准构造详图，设计不注。
5、杯口独立基础的杯壁外侧和短柱配筋：1》以O 代表杯壁外侧和短柱配筋。
2》先注写杯壁外侧短柱竖向纵筋，再注写箍筋：角筋/长边中部竖筋/短边中部竖筋，箍筋（两种间距：杯口范围间距/短柱范围间距）例杯口外短柱标注为：O：420/16@220/16@200，φ10@150/300。
11G101结构标准设计新平法规则详解
11G101结构标准设计新平法规则详解1.新平法规则概述《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101)已经中华人民共和国住房和城乡建设部于2011-07-21批准正式发布(建质[2011]110号)，自2011年9月1日起正式执行，原标准设计图集03G101-1、03G101-2、04G101-3、04G101-4、06G101-6、08G101-5同时废止。
本次修编是按《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010、《高层混凝土结构技术规程》JGJ3-2010等新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整。
修编将原03G101-1（柱、梁、墙平法）和04G101-4（板平法）的内容合并为一本，并将原08G101-5中地下室部分内容与上部结构协调统一后编入新的11G101-1标准设计图集（柱、梁、墙、板平法），适用于基础顶面以上结构施工图设计，方便设计施工人员使用。
另外，修编原“板式楼梯平法图集”03G101-2为11G101-2，将原独立基础、条形基础、筏板基础及桩基承台等标准图集修编统一为11G101-3标准设计图集。
11G101新平法规则自2011年9月1日起实施对应旧平法规则自2011年9月1日起同时废止标准设计号标准设计名称标准设计号标准设计名称11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》代替03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构)》04G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框楼面与屋面板)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》代替03G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)》代替04G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(筏形基础)》08G101-5《混凝土结构施工图平面整体表示方法制图规则和构造详图(箱形基础和地下室结构)》06G101-6《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、桩基承台)》2.新旧平法规则的主要区别新平法是在新的混凝土结构设计规范基础上修订的，新的结构设计规范增加了500MPa级带肋钢筋，以300MPa级光圆钢筋取代了235MPa级钢筋；调整了钢筋保护层厚度、钢筋锚固长度和纵向受力钢筋最小配筋率等有关规定；补充、修改了混凝土构件节点抗震设计等相关要求。
11G101平法图集全面解释
11G101平法图集全面解释D5. 剪力墙变截面处钢筋构造；6. 剪力墙上起约束边缘构件纵筋构造；7. 连梁交叉斜筋配筋JX，集中对角斜筋配筋DX，对角暗撑配筋JC构造变化；（三）梁变化的点：1. 增加了端支座机械锚固节点；2. 梁水平、竖向加腋构造变化；3. KL\WKL中间支座高差变化构造变化；4. 增加了抗震框架梁尽端为梁箍筋加密范围构造；5. 增加了水平折梁、竖向折梁钢筋构造；6. 悬挑梁端配筋构造变化；（四）板变化的点：1. 后浇带HJD，取消了50%搭接留筋；2. 有梁楼盖板配筋构造变化；3. 悬挑板构造变化；4. 增加了折板构造；5. 取消了局部升降板SJB构造三；1、锚固变化详解2、保护层变化规范参考《混凝土结构耐久性设计规范》GB/T 50476以及国外相应规范、标准的有关规定，从混凝土碳化、脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土保护层厚度。
新规范中的保护层厚度比原规范实际厚度有所加大。
规范中对结构所处耐久性环境类别进行了划分：对应环境等级的修改，混凝土保护层的最小厚度c（mm）也进行了修改，对一般情况下混凝土结构的保护层厚度稍有增加，而对恶劣环境下的保护层厚度则增幅较大。
注：1 混凝土强度等级不大于C25 时，表中保护层厚度数值应增加5mm；2 钢筋混凝土基础宜设置混凝土垫层，其受力钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。
解读：对于工程造价人员来说，今后在计算柱梁箍筋、拉筋的长度时，计算公式需要按照L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)来计算。
而且在混凝土等级小于C25时，需要增大保护层厚度。
这无疑是预算人员需要熟记的一点。
3、规范变化对“建筑工程造价”、“建筑工程量计算”重要影响的解读(一)材料变化钢筋和混凝土都是大量消耗资源和能源的材料，持续的大规模基建已难以为既；新规范GB 50010-2010坚持“四节一环保”的可持续发展国策，混凝土结构必须走高效节材的道路。
11G101-3讲解.
P72基础梁JL配置两种箍筋构造、 基础梁JL竖向加腋钢筋构造
P73基础梁JL端部与外伸部位钢筋构造
（一）端部外伸构造：底部和顶部纵筋均伸 至尽端弯锚12d。 补注：基础梁（包括设置基础梁的双柱普通 独立基础的基础梁）JL、基础次梁JCL、梁 平板LPB、板平板BPB端部外伸构造均为底 部和顶部纵筋均伸至尽端弯锚12d。 图集注：基础梁外伸部位封边构造同筏型基 础底板，见本图集第84页。 补注：基础梁JL、基础次梁JCL、梁平板 LPB、板平板BPB端部外伸构造，均应按第 84页封边。
左下表说明上表数据是怎么来的，是上表的编 制说明，不是上表的使用说明，他是告知性说 明，不是执行性说明；右下表是上表的使用说 明，说明上表数据遇到某些情况还需要调整。 它表是上表的使用说明，告诉我们，在什么情 况下，需要乘以什么样系数。如： 如果你碰到直径大于等于28mm，先查的相应 抗震等级和混凝土强度等级的lab或labE，再乘 以1.1； 如果你碰到环氧树脂涂膜钢筋，再扩大25%； 如果你碰到施工时钢筋有可能被扰动，再乘以 1.1。
P15~17
2.3.6当双柱独立基础柱距较小时，通常仅 配置基础底部钢筋；当柱距较大时，除基 础底部配筋外，尚需在两柱间配置基础顶 部钢筋或设置基础梁。 基础梁可以为1跨（JLxx（1）），也可以 一端有外伸（JLxx（1A））或两端有外伸 （JLxx（1B）），通常情况下，双柱独立 基础宜采用端部有外伸的基础梁。
平法图集16G101—3深度解读
平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。
本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。
标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。
1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。
同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。
新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。
新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。
2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。
2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。
2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。
11G101平法施工图详解精讲
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
11G101图集钢筋表示方法、符号识读
11G101图集钢筋表示方法、符号识读箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
11G101-3平法标注解读
第二章条形基础平法识图
(3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上，用线引注总配 筋值，当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数 与统一注明值不同时，再原位引注．
第二章条形基础平法识图
2.梁编号的注写形式 梁编号中（XXA)表示梁一端悬挑，(XXB)表示梁两端有悬挑，
第二章条形基础平法识图
(2) 梁下部纵筋： a 当梁下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁下部纵筋写为6Φ 25 2/4, 则表示上一排纵筋为2Φ 25, 下一排纵筋为4Φ 25, 全部伸入支 座． b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写在 前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时，则不需在梁下部重复做原位标注．
架立筋注写在加号后面的括号内。 例：B:2φ 20+(2φ 12）其中2φ 20表示梁底部贯通纵筋，(2φ 12）表示架立筋 2) 以T打头，注写梁顶部贯通纵筋。注写时用“；”将底部与顶部贯通纵筋分隔开 3）当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开。 例：B:4φ 20；T:12φ 20 7/5，表示梁底部贯通纵筋为4φ 20；梁顶部贯通纵筋上一排为
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋，该部位含通长筋在内所有纵筋： a 当梁支座上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上 部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2）采用两种箍筋时用“/”分隔不同箍筋，按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
板区划分条件
板厚相同、基础平板底部与顶部贯通纵筋 配置相同的区域为同一板区
第三章梁板式筏形基础平法识图
（二）集中标注规定： （1）注写平板的编号。 （2）注写基础平板的截面尺寸。
注写h=XXX表示板厚。 （3）注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯 通纵筋及纵向长度范围；再注写Y向底部（B打头）贯通纵 筋与顶部（T打头）贯通纵筋及纵向长度范围。
5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打 头注写在括号内。
第三章梁板式筏形基础平法识图
三、梁板式筏形基础平板LPB的平面注写
（一）梁板式筏形基础底板筋的标注 板底部与顶部贯通纵筋的集中标注 板底部附加非贯通纵筋的原位标注
引注位置
集中标注
应在所表达的板区双向均为第一跨（X与Y 双向首跨）的板上引出（图面从左至右为 X向，从下到上为Y向）
2）当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相联。
第三章梁板式筏形基础平法识图
3）当梁中间支座两边的底部纵筋配置不同时，需在支座 两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅 在支座的一边标注配筋值。
4）当梁端（支座）区域的底部全部纵筋与集中注写过的 贯通纵筋相同时，可不再重复做原位标注。
第三章梁板式筏形基础平法识图
2）柱下板带或跨中板带底部附加非贯通 纵筋与贯通纵筋宜采用“隔一布一”的方式 ，其标注间距与底部贯通纵筋相同（两者实 际组合后的间距为各自标注间距的1/2）
第三章梁板式筏形基础平法识图
板 带 注 写 实 例
第三章梁板式筏形基础平法识图
7φ 20，下一排为5φ 20，共12φ 20 4）以G打头，注写梁两侧面对称设置的纵向构造筋的总值 例：G8φ 20, 表示梁的每个侧面配置纵向构造筋4φ 20，共配置8φ 20 例：N 6Φ 22， 表示梁的两个侧面共配置6Φ 22的受扭纵向钢筋，每侧各配置3Φ 22
第二章条形基础平法识图
5）需要注意以下几方面： a、两向基础梁相交的柱下区域，应有一向截面较高的基础梁按梁端箍筋贯通设置；两向基础 梁高度相同时，任选一向基础梁箍筋贯通设置。 b、基础梁底部贯通纵筋可在跨中1/3净跨长度范围内采用搭接连接、机械连接或焊接。 c、基础梁顶部贯通纵筋可在距柱根1/4净跨长度范围内采用搭接连接，或在柱根附近采用机械 连接或焊接，且应严格控制接头百分率。
第二章条形基础平法识图
(3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上，用线引注总配 筋值，当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数 与统一注明值不同时，再原位引注．
第二章条形基础平法识图
2.梁编号的注写形式 梁编号中（XXA)表示梁一端悬挑，(XXB)表示梁两端有悬挑
第二章条形基础平法识图
(2) 梁下部纵筋： a 当梁下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁下部纵筋写为6Φ 25 2/4, 则表示上一排纵筋为2Φ 25, 下一排纵筋为4Φ 25, 全部伸入支 座． b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写在 前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时，则不需在梁下部重复做原位标注．
2、集中标注的内容有: 编号 截面尺寸 用b=xxxx表示板带宽度（基础平板厚度在图注中说明） 底部与顶部贯通纵筋。底部与顶部非贯通纵筋的注写规则与
布置方式与板式筏形基础的基础平板 相同。
第三章梁板式筏形基础平法识图
3、原位标注的内容有: 底部附加非贯通筋
1）以一段与板带同向的中粗虚线代表附加非贯通筋 柱下板带：贯穿其柱下区域绘制 跨中板带：横贯柱中线绘制 在虚线上注写底部附加非贯通纵筋的编号、钢筋级别、直 径、间距，以及自柱中线分别向两侧跨内的伸出长度值。
第二章条形基础平法识图
第二章条形基础平法识图
第二章条形基础平法识图
5.梁的平面注写形式包括集中标注和原位标注两种，施工时 ，原位标注取值优先于集中标注。
6、箍筋的拆分
第三章梁板式筏形基础平法识图
一、筏形基础 （一）分类 （1）按构造不同它可分为平板式和梁板式两类。
第三章梁板式筏形基础平法识图
第三章梁板式筏形基础平法识图
（4）原位注写的底部附加非贯通纵筋与 集中标注的底部贯通钢筋，宜采用“隔一布 一”的方式布置，即基础平板(X向或Y向） 底部附加非贯通纵筋与贯通纵筋间隔布置 ，其标注间距与底部贯通纵筋相同。
第三章梁板式筏形基础平法识图
实 例
第三章梁板式筏形基础平法识图
四、平板式筏形基础的平面注写
（三）、 梁集中标注的内容,有三项必内容及基础梁底面标高。规定如下:
1、基础梁编号,为必注值，见表3.2.1；
2、基础梁截面尺寸,为必注值，注写b×h,表示梁的宽度与高度。当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长，c2为腋高。
3、基础梁箍筋,为必注值；
（1）箍筋注写
1）采用一种箍筋间距时注写钢筋级别、直径、间距及肢数（肢数写在括号内）.
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋，该部位含通长筋在内所有纵筋： a 当梁支座上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上 部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
第二章条形基础平法识图
第二章条形基础平法识
二、梁平法施工图的表示方法
图
梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达．
三、平面注写方式
（一）、平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选一根 梁,在其上注写截面尺寸和配筋的具体数值．
（二）、平面注写包括集中标注与原位标注,集中标注表达梁的通用数值,原位标 注表达梁的特殊数值.当集中标注中的某项数值不适用于梁的某部位时,则将该数值原 位标注,施工时,原位标注取值优先.
贯通纵筋的总长度注写在括号中，注写方式为“跨数及 有无外伸”，其表达形式为（xx）（无外伸）、 （xxA）（ 一端有外伸）或 （xxB）（两端有外伸）。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间 无论有几道辅助轴线（例如框筒结构中混凝土内筒中的多道 墙体），均可按一跨考虑。
第三章梁板式筏形基础平法识图
第一章独立基础平法识图
3、独立基础集中标注于原位标注的综合表 达
第一章独立基础平法识图
第一章独立基础平法识图
第一章独立基础平法识图
第一章独立基础平法识图
第二章条形基础平法识图
一、条形基础的分类与编号 1、条形基础分为梁板式条形基础和板式条形基础两类 2、条形基础梁及底板编号 表3.2.1
，悬挑部分不计跨数。 如JL7(5A)表示第七号框架梁，5跨，一端有悬挑梁 如JL6(5B)表示第六号框架梁，5跨，两端有悬挑梁 3.梁的平面注写形式，系在梁平面布置图上，分别在不同编
号的梁中各选一根梁，在其上注写截面尺寸和配筋的具体 数值的方式来表达的梁平面法施工图。 4.梁的截面注写形式，系在梁平面布置图上，分别在不同编 号的梁中个选择一根梁用剖面号引出配筋图，并在其上注 写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
（2）基础梁底部、顶部及侧面纵向钢筋 1）以B打头，注写梁底部贯通纵筋。需要设架立筋时用“+”将贯通纵筋与架立筋相连，
架立筋注写在加号后面的括号内。 例：B:2φ 20+(2φ 12）其中2φ 20表示梁底部贯通纵筋，(2φ 12）表示架立筋 2) 以T打头，注写梁顶部贯通纵筋。注写时用“；”将底部与顶部贯通纵筋分隔开 3）当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开。 例：B:4φ 20；T:12φ 20 7/5，表示梁底部贯通纵筋为4φ 20；梁顶部贯通纵筋上一排为
（二）、梁板式筏形基础的分类与编号 表3.2.1
二3.梁、板梁式板筏式形筏基形础基平础板平的板平的面平注面写注写
（一）基础主梁（柱下）JL与基础次梁JCL
集中标注
的平面注写方式为：
原位标注
具体内容如下：
基础平板编号 截面尺寸 配筋
必注内容
选注内容
基础梁底面标高高差（相对于筏形基础平板底面标高）
第三章梁板式筏形基础平法识图
第一章独立基础平法识图
一、独立基础平法施工图的表示方法 1、独立基础平法施工图，有平面注写与截面注写两种表达方式 2、独立基础型式及编号
表2.2.1
第一章独立基础平法识图
独立基础平法施工图有平面注写和截面注写 两种表达方式，平面注写方式分集中标注 和原位标注两部分内容；
第一章独立基础平法识图
二、独立基础的平面注写方式 1、独立基础的注写方式，分为集中标注和原位标注 2、普通独立基础的集中标注系在基础平面图上集中引注：基础编号、截面竖向尺寸、配筋
