施工现场远程监控管理工程远程验收技术施工现场远程监控管理、工程远程验收技术1、基本概念施工现场远程监控管理及远程验收技术是利用远程数字视频监控系统和基于射频技术的非接触式技术或3G通信技术对工程施工情况及人员进出场情况进行实时监控，通过信息化手段实现对工程的监控和管理，通过视频信息随时了解和掌握工程进展，远程协调、指挥工作能够实现将施工现场的图像、语音通过Internet传输到任何能上网的地点，实现与现场完全同步、实时的图像效果。
通过视频语音通信客户端软件，对工程项目进行远程验收和监控，并能实现将现场图像实时显示并储存起来。
2、主要技术内容（1）远程视频图像监控：监控用户可以通过网络察看每个监控摄像机采集的施工现场实时动态画像，远程调节监控摄像头的光圈、焦距和景深，控制云台的旋转。
（2）多画面显示：远程监控端能够多画面循环显示，也能进行单画面和多画面显示方式切换，对画面可以放大和缩小。
（3）远程视频图像储存：监控用户可以将远程视频图像存储到本地计算机硬盘上，能够对记录下的影像进行检索、回放、定位、快放和慢放等操作。
（4）用户权限控制：为了系统的安全性和保密性，系统可以对用户的级别进行严格的控制，赋予不同级别用户不同的权限所有用户只能在授权范围内进行监控操作。
（5）现场作业人员管理：利用基于射频技术的人员身份识别系统实现现场作业人员的进出场管理和现场工作人员的统计分析。
（6）远程监控和视频采集是系统的网络传输和硬件部分，将建筑工程现场的局部细节以及施工面的视频图像实时记录在视频媒体介质上，通过网络将实时采集的视频图像传输到远程质量验收管理系统中。
具有视频采集、传输管理、应用存储、远程访问管理、质量验收应用等具体功能。
（7）图档管理对本工程相关图纸进行管理（主要是电子图纸），完成电子图纸的导入和管理，并进行图纸管理和整个验收系统的集成，是现在远程验收时随时可以调出相应的图纸作为验收参考和备案依据的功能。
电力行业单兵型3g无线监控系统方案.1.12分解讲课稿
电力行业3G单兵无线监控系统应用解决方案2013年1月11日目录一、行业背景 (3)1.1行业分析 (3)1.2行业用户面临的挑战 (3)二、系统组成 (4)三、系统特点 (4)四、电力应急指挥系统 (5)4.1系统方案设计原则 (5)4.2系统概述 (5)4.3应用场景 (7)4.3.1应用场景一：变电站高压线路定点监控 (7)4.3.2应用场景二：空中作业实时监测 (7)4.4监控平台设计方案 (8)4.5综合监控平台设计 (8)4.6综合监控平台特点 (9)4.7综合监控平台组成 (9)五、系统设备 (10)5.1单兵便携式无线终端 (10)5.1.1单兵便携式无线终端整套系统基本功能 (11)5.1.2技术参数 (12)5.2配套单兵摄像机 (13)5.2.1摄像机主要特性 (13)5.2.2摄像机外形尺寸： (14)5.2.3随机配件 (14)5.2.4固定按装实例 (14)5.2.5摄像机技术参数 (15)5.3手机视频终端 (16)六、系统优势 (16)七、项目清单 (17)7.1视频监控建设清单 (17)7.2单兵主机配置辅材 (17)一、行业背景1.1行业分析电力行业是国民经济发展的重要基础行业，电网的稳定运行在国民经济发展中有着极其重要的作用。
随军着第三代移动通讯技术（3G）的正式商用，电力行业的无线监控系统也进入了全数字化的网络时代。
针对电力行业远程监控、应急指挥、线路巡视等应用的特点，我们推出了基于3G无线通讯技术的电力远程监控系统。
系统采用最新的计算机、通讯、视频处理技术，将监视、摇控、防盗、消防等一系列安全措施有机结合起来，真正实现了远程数据监测及远程图像监控。
1.2行业用户面临的挑战随着我国电力事业不断发展，电力系统自动化水平不断提高，各变电站、变电所、高压输电线路等都要实现少人或无人值守，以提高生产效益。
如何将远程的监视、遥控、防盗、消防和报警联网系统、监控无线化有机的结合起来，做到既可以基于无线、有线网络进行远程的监视、遥控和图像的传输，又具备通常联网报警网络的功能，并且投入费用合理，能够更加有效地确保系统运行稳定，将安全防范技术提高到一个新的水平。

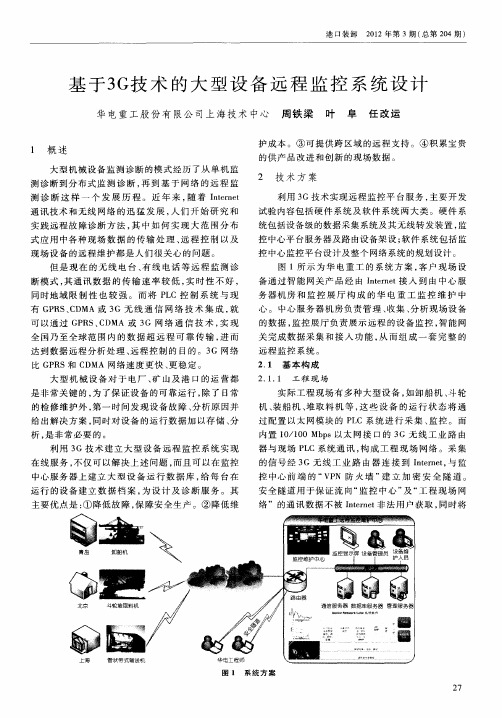

基于3G技术的大型设备远程监控系统设计
主要 优点 是 ： 降低 故 障 ， 障安 全生 产 。② 降低维 ① 保
图 １ 系 统 方 案
２ ７
Ｐ ｒ Ｏｐ ｒｔ ｎ ２ １ ． ． （ ｅｉｌＮ ． ０ ｏ ｔ ｅａｉ ０ ２ Ｎｏ ３ Ｓ ｒａ ｏ ２ ４） ｏ
过 配 置 以 太 网 模 块 的 Ｐ Ｃ 系 统 进 行 采 集 、 控 。 而 Ｌ 监
内置 １／ ０ ｐ ０ １ ０Ｍｂ ｓ以太 网接 口 的 ３ Ｇ无 线 工 业 路 由 器与 现场 Ｐ Ｃ系统通 讯 ， 成 工程 现 场 网络 。采 集 Ｌ 构
在线 服务 ， 不仅 可 以解决 上述 问题 ， 且可 以在 监控 而 中心服 务 器上建 立 大 型 设 备 运 行数 据 库 ， 每 台在 给
可 以通 过 Ｇ Ｒ 、 Ｄ Ｐ Ｓ Ｃ ＭＡ 或 ３ 网 络 通 信 技 术 ， 现 Ｇ 实 全 国乃 至全 球范 围 内 的数 据超 远程 可 靠 传 输 ， 而 进
达 到数 据远 程分 析处 理 、 程 控制 的 目的。３ 网络 远 Ｇ 比ＧＲ Ｐ Ｓ和 Ｃ ＭＡ 网络速度 更快 、 稳定 。 Ｄ 更
测 诊 断 这 样 一 个 发 展 历 程 。近 年 来 ， 着 Ｉｔ ｎ ｔ 随 ｎｅ ｅ ｒ
通讯 技 术和 无线 网 络 的迅 猛 发 展 ， 人们 开 始 研 究 和
实 践远 程故 障诊 断 方 法 ， 中如 何 实 现 大范 围分 布 其
式 应用 中各 种现 场 数 据 的传 输 处 理 、 程 控 制 以及 远 现 场设 备 的远程 维护 都是 人们 很关 心 的问题 。
有 Ｇ Ｒ 、Ｄ Ｐ Ｓ Ｃ ＭＡ或 ３ 无 线 通 信 网 络 技 术 集 成 ， Ｇ 就
信息化应用新技术3：施工现场远程监控管理工程远程验收技术
10.信息化应用技术10.3施工现场远程监控管理工程远程验收技术1.主要技术内容利用远程数字视频监控系统和基于射频技术的非接触式技术或3G通信技术对工程现场施工情况及人员进出场情况进行实时监控，通过信息化手段实现对工程的监控和管理。
该技术的应用不但要能实现现场的监控，还要具有通过监控发现问题，能通过信息化手段整改反馈并检查记录的功能。
工程项目远程验收是应用远程验收和远程监控系统，通过视频信息随时了解和掌握工程进展，远程协调与指挥工作能够实现将施工现场的图像、语音通过网络传输到任何能上网的地点，实现与现场完全同步、实时的图像效果，通过视频语音通讯客户端软件，对工程项目进行远程验收和监控，并能实现将现场图像实时显示并存储下来。
2.技术指标（1)远程视频图像监控：监控用户可以通过网络察看每个监控摄像机采集的施工现场实时动态图像，远程调节监控摄像头的光圈、焦距和景深，控制云台的旋转。
（2)多画面显示：远程监控端能够多画面循环显示，也能进行单画面和多画面显示方式切换，对画面可以放大和缩小。
（3)远程视频图像存储：监控用户可以将远程视频图像存储在本地计算机硬盘上，能够对记录下的影像资料进行检索、回放、定位、快放和慢放等操作。
（4)用户权限控制：为了系统的安全性和保密性，系统可以对用户的级别进行严格的控制，赋予不同级别用户不同的权限，所有用户只能在授权范围内进行监控操作。
（5）现场作业人员管理：利用基于射频技术的人员身份识别系统实现现场作业人员的进出场管理和现场作业人员的统计分析。
（6）远程监控和视频采集将建筑工程现场的局部细节，以及施工面的视频图像实时记录在视频媒体介质上，通过网络将实时采集的视频图像传输到远程质量验收管理系统中。
具有视频采集、传输管理、应用存储、远程访问管理、质量验收应用等具体功能。
（7）图档管理本工程相关图纸进行管理（主要是电子图纸），完成电子图纸的导入和管理，并进行图纸管理和整个验收系统的集成，实现在远程验收时随时可以调出相应的图纸作为验收参考和备案依据的功能。
3G技术给远程监控系统带来的契机

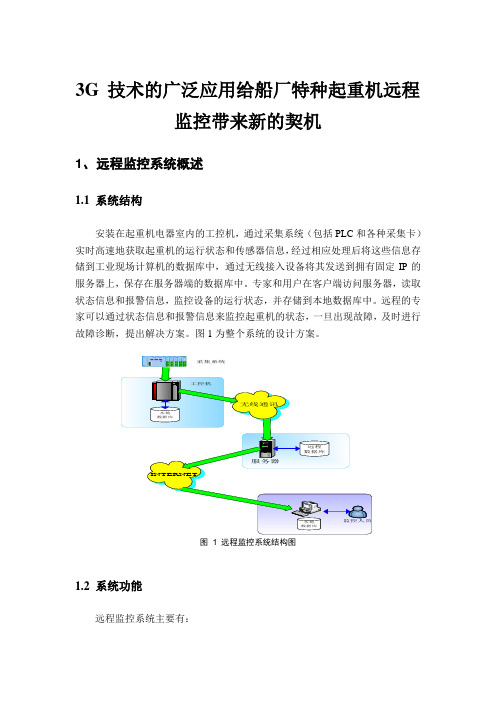

3G 技术的广泛应用给船厂特种起重机远程监控带来新的契机1、远程监控系统概述1.1 系统结构安装在起重机电器室内的工控机，通过采集系统（包括PLC和各种采集卡）实时高速地获取起重机的运行状态和传感器信息，经过相应处理后将这些信息存储到工业现场计算机的数据库中，通过无线接入设备将其发送到拥有固定IP的服务器上，保存在服务器端的数据库中。
专家和用户在客户端访问服务器，读取状态信息和报警信息，监控设备的运行状态，并存储到本地数据库中。
远程的专家可以通过状态信息和报警信息来监控起重机的状态，一旦出现故障，及时进行故障诊断，提出解决方案。
图1为整个系统的设计方案。
采集系统1.2 系统功能远程监控系统主要有：实时监控故障诊断历史回溯1、实时监控监控起重机的实时动作，司机的操作，各机构部件的电气元件的状态等等。
图2监控起重机的总体状态图3监控司机的操作2、故障诊断报警信息主要以记录的形式显示，每条报警记录包括报警发生日期、时间，报警变量，报警恢复的日期、时间和报警内容等。
远程监控的专家和技术人员可以根据报警记录显示的报警信息，来判断起重机的故障所在，及时提出解决方案，从而实现在线诊断。
图 4 故障报警3、历史回溯历史状态回溯是指回放起重机在指定时间段内的操作和以及当时各个传感器和电气元件的状态，便于进行故障溯源和查找！点击观看回溯录像1.3 使用效果总结为起重机开发的远程监控系统在实际应用中取得了一定的成效，但同时也存在着一些缺点和不足。
通过本系统应用使用后，可以给用户带来以下好处：方便控制及时响应：规范管理和操作节约维护成本：提高维护效率：新增加了一个与客户密切沟通的渠道。
同时，远程监控系统在使用过程中还存在着以下不足：由于特种起重机本身的特点，远程监控只能进行一些简单的故障诊断，而针对复杂故障，远程监控系统只能让维护人员了解出现故障的大致原因，帮助他们“打有准备之仗”，但维护人员还是要亲临现场。
受限于网络传输速度，远程监控系统的信息更新速度不够快，只能达到10s；采集的点数也有限，仅为500点左右，仅仅采集了起重机电气系统的关键点，还不够全面。
3G视频监控系统
