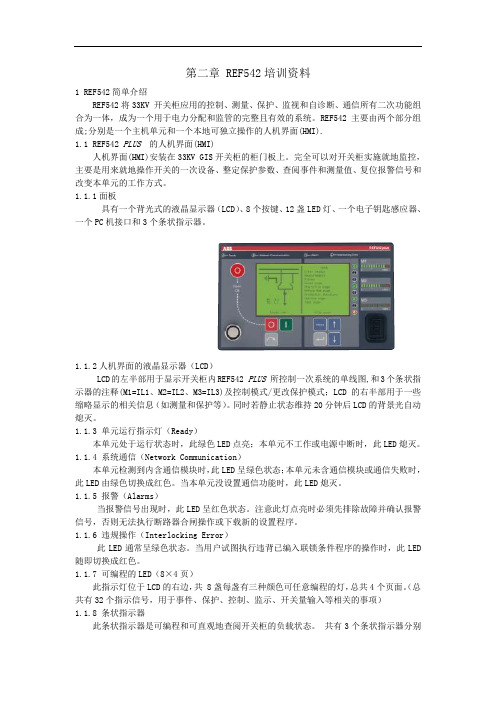

第二章 REF542培训资料1 REF542简单介绍REF542将33KV 开关柜应用的控制、测量、保护、监视和自诊断、通信所有二次功能组合为一体，成为一个用于电力分配和监管的完整且有效的系统。
REF542主要由两个部分组成;分别是一个主机单元和一个本地可独立操作的人机界面(HMI).1.1 REF542 PLUS 的人机界面(HMI)人机界面(HMI)安装在33KV GIS开关柜的柜门板上。
完全可以对开关柜实施就地监控，主要是用来就地操作开关的一次设备、整定保护参数、查阅事件和测量值、复位报警信号和改变本单元的工作方式。
1.1.1面板具有一个背光式的液晶显示器（LCD）、8个按键、12盏LED灯、一个电子钥匙感应器、一个PC机接口和3个条状指示器。
1.1.2人机界面的液晶显示器（LCD）LCD的左半部用于显示开关柜内REF542 PLUS 所控制一次系统的单线图,和3个条状指示器的注释(M1=IL1、M2=IL2、M3=IL3)及控制模式/更改保护模式；LCD的右半部用于一些缩略显示的相关信息（如测量和保护等）。
同时若静止状态维持20分钟后LCD的背景光自动熄灭。
1.1.3 单元运行指示灯（Ready）本单元处于运行状态时，此绿色LED点亮；本单元不工作或电源中断时，此LED熄灭。
1.1.4 系统通信（Network Communication）本单元检测到内含通信模块时，此LED呈绿色状态；本单元未含通信模块或通信失败时，此LED由绿色切换成红色。
当本单元没设置通信功能时，此LED熄灭。
1.1.5 报警（Alarms）当报警信号出现时，此LED呈红色状态。
注意此灯点亮时必须先排除故障并确认报警信号，否则无法执行断路器合闸操作或下载新的设置程序。
1.1.6 违规操作（Interlocking Error）此LED通常呈绿色状态。
当用户试图执行违背已编入联锁条件程序的操作时，此LED 随即切换成红色。
浪潮电子信息产业股份有限公司 BIOS 设置用户手册说明书
浪潮英信服务器BIOS用户手册文档版本V2.2 发布日期2022-10-12版权所有© 2021-2022浪潮电子信息产业股份有限公司。
保留一切权利。
未经本公司事先书面许可，任何单位和个人不得以任何形式复制、传播本手册的部分或全部内容。
环境保护请将我方产品的包装物交废品收购站回收利用，以利于污染预防，共同营造绿色家园。
商标说明Inspur浪潮、Inspur、浪潮、英信是浪潮集团有限公司的注册商标。
本手册中提及的其他所有商标或注册商标，由各自的所有人拥有。
内容声明您购买的产品、服务或特性等应受浪潮集团商业合同和条款的约束。
本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，浪潮集团对本文档的所有内容不做任何明示或默示的声明或保证。
文档中的示意图与产品实物可能有差别，请以实物为准。
本文档仅作为使用指导，不对使用我们产品之前、期间或之后发生的任何损害负责，包括但不限于利益损失、信息丢失、业务中断、人身伤害，或其他任何间接损失。
本文档默认读者对服务器产品有足够的认识，获得了足够的培训，在操作、维护过程中不会造成个人伤害或产品损坏。
文档所含内容如有升级或更新，恕不另行通知。
技术支持客户服务电话：4008600011地址：中国济南市浪潮路1036号浪潮电子信息产业股份有限公司邮箱：***************邮编：250101前言摘要本手册介绍服务器BIOS设置的相关内容。
目标受众本手册主要适用于以下人员：●技术支持工程师●产品维护工程师建议由具备服务器知识的专业工程师参考本手册进行服务器运维操作。
符号约定在本文中可能出现下列标志，它们所代表的含义如下。
图标说明如不当操作，可能会导致死亡或严重的人身伤害。
如不当操作，可能会导致中度或轻微的人身伤害。
如不当操作，可能会导致设备损坏或数据丢失。
为确保设备成功安装或配置，而需要特别关注的操作或信息。
对手册内容的描述进行必要的补充和说明。
Yamaha Z 254F 机器人操作手册说明书
Parts ManualZ 254F / 967954001-00 Please read the operator manual carefully and make sure you understand the instructionsbefore using the machine. Gasoline containing a maximum of 10% ethanol (E10)is permitted for use in this machine.The use of gasoline with more than 10% ethanol(E10) will void the product warranty.114 08 93-27 Rev. 3When you need spare parts or support in service questions,warranty issues, etc., please consult the followingprofessional:Engine Transmission This manual belongs to the machine withthe manufacturing number:Manufacturing NumberThe machine’s manufacturing number can be found on the printed plate affixed to the engine compartment.Stated on the plate, from the top are:• The machine’s type designation (I.D.).• The manufacturer’s type number (Model).• The machine’s serial number (Serial no.)Please have the type designation and serial number available when ordering spare parts.©2018 All rights reserved.Orangeburg SC. Printed in U.S.A.CONTENTSFRAME (4)ENGINE MOUNTING, GUARDS & MUFFLER (6)STEERING (8)IGNITION SYSTEM (10)BRAKE / LIFT (12)HYDRAULIC PUMP-MOTOR (14)WHEELS & TIRES (16)MOWER DECK / CUTTING DECK (18)SEAT (20)DECALS (22)Illustrations may or may not represent the actual assemblies and it is not recommended to use this manual as a guide to assemble or disassemble the mower.NOTE: All fasteners are Grade 5 unless otherwise specified.FRAME4Z 254F, 967954001-005ENGINE MOUNTING, GUARDS & MUFFLER6Z 254F, 967954001-007STEERING8Z 254F, 967954001-009IGNITION SYSTEM10Z 254F, 967954001-00BRAKE / LIFTZ 254F, 967954001-00HYDRAULIC PUMP-MOTORZ 254F, 967954001-00WHEELS & TIRESZ 254F, 967954001-00MOWER DECK / CUTTING DECKZ 254F, 967954001-001954122728291831161420262510202231771321192120SEATZ 254F, 967954001-0021DECALS22Z 254F, 967954001-00232018-10-25 JSE/SR。
FX2NC系列plc用户手册
Coo l mayFX2NC系列PLC用户手册版权所有：深圳市顾美科技有限公司系列PLC用户手册..安全注意事项 (1)1．FX2NC系列PLC概述 (2)1-1．功能简介 (2)1-2．型号命名 (2)1-3．型号规格 (3)1-4．性能参数一览表 (3)1-5．产品外观 (5)1-6．I/O点分布以及开关量模拟量接线图 (6)2．资源集 (7)3．PLC指令集简介 (8)3-1．基本逻辑指令一览表 (8)3-2．步进顺控指令说明 (8)3-3．功能指令一览表（和三菱PLC对照表） (9)3-4．内置高速计数器输入分配表 (10)3-5．软元件编号、错误代码一览表 (10)4．模拟扩展模块的应用 (13)4-1．模拟扩展模块的应用1 (13)4-2．模拟扩展模块的应用2 (13)5．组网 (14)附录1：coolmay FX2NC系列PLC的Modbus通信使用手册......................................................24-28附录2：coolmay FX2NC系列PLC和三菱PLC的比较 (29)安全注意事项——关于产品操作的基本说明在使用本产品之前，请仔细阅读相关手册，同时在非常注意安全的前提下，正确进行操作。
下面的内容只针对FX2NC系列产品。
注意●请勿将电源线与通讯电缆捆缚在一起或靠得太近，应保持10cm 以上距离。
●请不要随意拆卸一体机或改装接线。
否则会引起故障、误动作、损失、火灾。
●当产品发出异味或异常声音时，请立即关闭电源开关●安装本产品时，请务必拧紧螺丝，避免脱落。
●请正确地运输、安装、存储、装配及维护本产品，否则可能造成产品的损坏。
危险！●请在确认了本产品的电源电压范围和正确接线之后再通电，以避免损坏。
●通电时请不要接触端子，以免引起触电。
●请不要打开外壳。
●在安装及拆卸产品时，请务必切断所有电源，否则将引起设备误动作和故障。
REFLEXW使用指南规范.doc
REFLEXW软件使用指南一说明本手册主要用来指导用户如何使用REFLEXW软件，它并不包括所有的细节。
如果需要了解全部细节，请参阅英文版手册。
二安装及打开软件安装软件时，只需点击setup即可。
另外，必须安装软件狗的驱动程序CbnSetup.exe,安装时也是点击即可。
打开软件时，必须将软件狗插到并口上，然后从“开始”→“程序”→“REFLEX”→ “REFLEXW”进入。
当显示出“Projectdirectory”菜单时，即可使用该软件。
（最好在桌面上建立快捷键）。
进入菜单后，建议选择菜单中的“new project”, 出现“enter name of the new project”。
输入任务名（如a1等），点击OK, 进入“Reflex_win”主菜单。
点击“Modules”, 选择各相关模块。
三输入和第一次显示GPR数据下面介绍如何输入和显示GPR数据，我们用MALA公司的RAMAC/GPR数据做例子，用其它数据时仅需改变一些选项即可。
一、输入GPR数据1.进入2D数据分析(2D-dataanalysis)2.用选项File/Open/import(文件/打开/输入)进入import(输入)菜单，此时出现REFLEXWData Import（数据输入）菜单（见右图）3.输入下列参数：input format（输入格式）：RAMACoutput format（输出格式）：16 bit integer（16 位整数）filename specification（指定文件名）：original name（原始名，举例）选择X或Y作为剖面方向（ProfileDirection）及Y或X作为剖面常数（ProfileConstant）选择道增量（traceincrement）和/或坐标（coordinates）是否从原始数据读出（从ControlOption）4.点击选项Convert to Reflex，出现一个文件打开菜单，并在任务目录下出现子目录ASCII。
REM54x电机保护测控终端-用户指南
● 状态监测功能 ● 通用功能 ● 通讯功能 ● 标准功能
故障录波数据格式为 COMTRADE 格式。可以 通过 ABB 提供的一个免费工具 DR-Collector 进行读取和分析。该工具已经集成在 CAP501 和 CAP505 整定软件中。
● 测量功能包括相电流、线电压和相电压、零 序电流和零序电压、频率、功率因数、有功 和无功功率以及电能的测量等等。
● 可选的 RTD/mA I/O 模块用于定子绕组、轴 承和环境的温度监视。mA 模拟量输出与过 程控制系统界面相连。
● 设备的状态监视包括断路器状态监视、跳闸 回路监视以及电机终端的内部自检。
报警信息包括检测到报警时的时标，该时标 的使用规则取决于信号驱动模式。
电气联锁 LED 指示灯 电气联锁 LED 指示灯用于显示操作控制处于 电气联锁状态或解除电气联锁状态，当解除 联锁状态下不考虑联锁条件也能操作。
跳闸回路监视 该功能用于监视断路器的跳闸回路。如果跳 闸回路发生故障，回路不能完成跳闸，装置就 会发出报警。
● 订货号为 REM54x_xxxAAAA/CAAA/AAAB 的电机终端用于常规互感器
● 订货号为 REM54x_xxxAABA/CABA/AABB 的电机终端用于常规互感器和传感器。
小额定直流 (DC) 输入电压低约 10%，就发 告警信号。
计算模拟量通道 当使用传感器时，REM54_ 电机终端使用虚拟通
REM 543/545 电动机和发电机保护终端
用户指南
特性 应用
REM 543/545 电动机和发电机保护终端
发布：1999.06 版本：E1/2006.02.14 本公司保留数据修改权利，恕不另行通知
IPR54XX红外枪机网络摄像机使用手册
红外一体化网络摄像机用户使用手册V1.0--目录--第一章产品简介...........................................................................- 2 -1.1主要功能及特点 (2)1.2主要应用 (3)第二章安装...................................................................................- 3 -2.1注意事项 (3)2.2接口及说明 (4)2.2.1后面板图与说明 (4)2.2.2接线图与说明 (5)2.3硬件安装 (6)2.3.1报警输出连接说明 (6)2.3.2网线的制作 (7)第三章参数配置...........................................................................- 8 -3.1通过IE浏览器进行参数配置 (9)附录................................................................................................- 9 -本手册适用于IPR54XX系列第一章产品简介网络摄像机是集传统的模拟摄像机和网络视频服务器于一体的嵌入式数字监控产品。
采用嵌入式Linux操作系统和高端SOC硬件平台，系统调度效率高，代码固化在Flash中，体积小，具有较高稳定性和可靠性。
1.1主要功能及特点基本功能Ø视频压缩技术：采用H.264视频压缩技术，压缩比高，且处理非常灵活。
Ø网络功能：支持完整的TCP/IP协议簇，支持视频、报警、语音数据，内置WEB浏览器，支持IE访问。
Ø心跳功能：通过心跳机制，管理主机可实时了解前端网络摄像机的运行状态。
ØPTZ控制功能：云台的控制，支持众多解码器协议及球机类型。
ABB_REF542plus操作和设置培训资料
3 人机界面 3.1 RHMI: 状态信息
Ready（准备就绪）:
Uaux 连接 ， FUPLA 运行
Network Communication（ 系统通信）:
灯灭：无通信模块 红灯或绿灯：状态显示
Alarm（报警）:
红灯： 用户通过设置工具定义 告警灯亮时无法下载设置程序
Interlocking error（操作闭锁 ）:
IRIG-B
µC
2 介绍
2.6 REF542plus 功能
2.6.1 保护和控制功能
控制， 控制，闭锁 监视， 监视，告警处理 就地控制和显示 计量 保护 用于控制和指令的按钮 参数可整定 可设置保护或控制功能的电子钥匙
ABB Oy, O243(En), 9 1MRS751558-MTR
2 介绍
精确至 50 ms (10ms?)
REF542plus Release 2
Modbus通信: 时间设定，日期和时间精确至秒.
精确至 50ms (10ms?)
IEC 103通信: 时间同步，日期和时间精确至秒.
精确至 10ms (2ms?)
LON LAG 1.4 VATS: 时间同步
HMI Time sync.
Start L1 Start L2 Start L3 Trip
Autoreclosure
Controller
CAN
Ethernet
Analog input module
ABB Oy, O243(En), 8 1MRS751558-MTR
Main board
Binary Inputs Binary Outputs
双通道 SPA_Bus/MODBus RTU
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
REF 54_中文操作手册目录：1、REF54_型保护电驿.....................................................................错误！未定义书签。
2、MMI/MIMIC 图形操作特性.........................................................错误！未定义书签。
2.1、按钮介绍.............................................................................错误！未定义书签。
2.2、控制按钮.............................................................................错误！未定义书签。
2.2.1、在MIMIC窗口中的开关设备控制......................错误！未定义书签。
2.3、规划.....................................................................................错误！未定义书签。
3、MMI操作层次..............................................................................错误！未定义书签。
3.1、使用层.................................................................................错误！未定义书签。
3.1.1、MIMIC窗口..............................................................错误！未定义书签。
3.1.2、MEASUREMENT窗口.............................................错误！未定义书签。
3.1.3、EVENT窗口.............................................................错误！未定义书签。
3.1.4、ALARM窗口............................................................错误！未定义书签。
3.2、密码.....................................................................................错误！未定义书签。
3.3、技术层.................................................................................错误！未定义书签。
3.3.1、参数的选单系统....................................................错误！未定义书签。
3.3.2、选单..........................................................................错误！未定义书签。
3.3.3、参数选单.................................................................错误！未定义书签。
3.3.4、选单间的移动........................................................错误！未定义书签。
3.5、参数设定.............................................................................错误！未定义书签。
3.6 、储存参数...........................................................................错误！未定义书签。
4、指示灯、输出及缓存器的确认及复归..................................错误！未定义书签。
4.1、保护电驿的指示................................................................错误！未定义书签。
4.2、保护功能指示....................................................................错误！未定义书签。
4.3、自我诊断.............................................................................错误！未定义书签。
4.4、绿色LED指示灯...............................................................错误！未定义书签。
4.5、黄色LED指示灯...............................................................错误！未定义书签。
4.6、红色LED指示灯 (21)1、REF54_型保护电驿REF54_型保护电驿设计使用于电力系统的保护、控制、量测及监视。
它能使用于任何型式的开关控制盘，包含单总线、双总线及其它复杂系统。
保护电驿的电流、电压输入，可为传统式的比流器及比压器或者电流及电压传感器。
REF54_型保护电驿操作于多任务多处理器环境、数字信号处理，结合了功能强大的CPU及分布式I/O信号处理，并且改善保护电驿的动作反应时间及精密度。
MMI包含一个可显示不同窗口的显示板，在MMI中指导使用者如何操作及处理。
2、MMI/MIMIC 图形操作特性保护电驿的前端面版包含：一个图形的显示板，具有128x160个像点的分辨率。
由列组成并分割成两个窗口。
主窗口：提供开关设备、事件、量测、控制、警报及保护电驿的参数等详细资料。
辅助窗口：提供保护电驿相关的动作指示、警报及操作辅助讯息。
具有三个按钮。
做为开关设备的控制。
具有八个可规划的警报LED，根据规划可有不同的颜色（不亮、绿色、黄色及红色）。
以LED指示连锁控制及测试模式。
具有三个保护功能动作指示。
操作按钮具由四个方向键、一个清除键及一个确认键。
具有一个光纤串行通讯端口。
具有背景亮度及明暗度调整控制。
具有一个可规划的按钮。
具有一个远方现场、控制位置按钮。
图2.1 保护电驿的前端面板2.1、按钮介绍包含一些按钮作为保护电驿的操作。
下表列出各按钮的操作说明：图 2.1 按钮使用于：向上或向下移动光标，以选择所要的选项。
在设定模式中，更改设定值。
使用于：在窗口中移动及选择所要的选单。
设定参数时，左右移动选择所要的设定位。
在使用层时使用于：任何动作指示讯息，在选择的窗口中清除事件或警报。
在技术层中使用于：取消设定模式。
清除所有的的指示讯息。
在使用层中使用于：从使用层中，进入技术层的主选单。
此时按E按钮至少2秒。
在技术层中使用于：从技术层中，回到使用层的MIMIC窗口。
此时按E按钮至少2秒。
在参数群中，进入参数设定模式。
表 2.1.2 按钮功能2.2、控制按钮控制位置按钮使用于根据下表的控制模式：为了能使用及控制开关设备、控制位置开关显示必须是在标示L 的位置。
在此位置任何的远方控制信号将被禁止。
为了能经由远方，控制开关设备的位置状态必须切换到远方模式。
在此位置模式由标示R 的黄色LED指示。
此时面板的所有控制操作将被禁止。
现场及远方操作将被禁止。
数字控制是有效的。
DISABLE 模式动作下,LED 灯不亮。
DISABLE （逻辑）模式动作。
数字控制及PLC 逻辑被使用来选择LOCAL, REMOTE及DISABLE 模式（数字控制是有效的）。
此时逻辑模式下，为标示文字的LED 灯亮。
LOCAL 模式动作。
REMOTE 模式被禁止操作。
REMOTE 模式动作。
LOCAL 模式被禁止操作。
表 2.2.1 控制按钮图2.2.2当LOGIC 位置选择时,控制位置选择顺序。
（在组态规划中有使用COLOCAT 功能）图2.2.3当LOGIC位置不可选择时,控制位置选择顺序。
（在组态规划中未使用COLOCAT功能）2.2.1、在MIMIC窗口中的开关设备控制按键以选择所要控制的开关设备。
投入及打开操作命令,使用O(OPEN)及I(CLOSE)按钮来操作。
由连锁功能的状态来决定命令是将执行或如果操作命令不被允许,则连锁LED灯亮。
控制脉波的长度可调整。
按此按钮,以逐步选择开关设备,直到所要按此按钮,操作开关设备的投入。
按此按钮,操作开关设备的打开。
此按钮,可规划作为不同的用途。
表2.2.4 开关设备控制2.3、规划保护电驿的前端面板,提供有光纤串行通讯连接器。
以经由特殊的RS232连接线连接到PC，型号1MKC950001-1连接线使用于此型电驿。
特殊的PC软件使用于PC与保护电驿间的通讯操作。
3、MMI操作层次MMI/MIMIC有两种主要操作层次：使用层及技术层。
使用层用于量测及监视目的，而技术层则使用于保护电驿的规划及参数设定。
图3 选单层次结构3.1、使用层：使用层中，资料显示于四种窗口：1、MIMIC窗口2、MEASUREMENT窗口3、EVENT窗口4、ALARM窗口左/右方向键，使用于开启所要的窗口。
3.1.1、MIMIC窗口当MIMIC窗口开启时，此时控制开关位置图形规划显示在此窗口中。
在MIMIC窗口中，显示出开关设备的实时状态（隔离开关、断路器等等）。
此MIMIC窗口为此保护电驿的预设窗口。
在MIMIC窗口中，C按钮功能：按C按钮，以复归指示灯。
按C按钮，以取消密码键入。
图3.1.1 MIMIC窗口3.1.2、MEASUREMENT窗口当MEASUREMENT窗口开启时，此时保护电驿的量测值将显示在此显示板上。
此时上/下方向建，使用于窗口中量测列表的卷动。
在MEASUREMENT窗口中，C按钮的功能:如果有动作指示灯亮，则按C按钮2S做复归。
如果没有动作指示灯亮，则按C按钮2S以清除电量的累积值（KWH）。
图3.1.2 MEASUREMENT窗口3.1.3、EVENT窗口操作事件含有最近100个操作中的应用名称、信道数、号码、资料及时间。
最近的纪录事件，存于事件列表中的顶端。
在EVENT窗口中，C按钮的功能:如果有动作指示灯亮，则按C按钮2S做复归。
