计算机在模具设计中的应用复习资料
计算机在模具设计中的运用
计算机在模具设计中的运用引言在现代制造业中，模具设计是一项非常重要的工作。
模具是制造产品的关键工具，其设计的精准度和效率直接影响到产品的质量和生产效率。
随着计算机技术的发展，计算机辅助设计（Computer-Aided Design，简称CAD）在模具设计中扮演着越来越重要的角色。
本文将探讨计算机在模具设计中的运用，并分析其带来的优势和挑战。
1. CAD软件的应用计算机辅助设计软件是模具设计中最重要的工具之一，它为设计师提供了一种直观、快速和精确的设计方法。
1.1 三维建模传统的模具设计需要设计师手工绘制二维图纸，这种方法耗费时间且容易出现误差。
而CAD软件可以让设计师使用三维建模，以更真实、更直观的方式进行模具设计。
设计师可以通过CAD软件绘制三维的模具模型，并在其中进行虚拟装配和碰撞检测，从而提前发现和解决设计中的问题。
1.2 模具分析CAD软件还可以进行模具分析，根据设计师提供的参数和条件，对模具的强度、刚度和可制造性进行评估。
通过模具分析，设计师可以优化模具的结构，提高其性能和寿命。
1.3 自动化设计CAD软件还可以实现模具设计的自动化。
设计师只需提供设计的参数和要求，CAD软件可以根据这些参数自动生成模具的设计方案。
这样不仅可以节省设计时间，还可以降低设计错误的风险。
2. CAM系统的应用计算机辅助制造（Computer-Aided Manufacturing，简称CAM）是模具制造中的另一个关键环节。
CAM系统可以将设计师设计的模具模型转化为机器能够理解的指令，从而实现模具的加工。
2.1 刀具路径生成CAM系统可以根据模具模型生成刀具的加工路径。
它可以考虑刀具的尺寸、材料以及加工要求等因素，自动计算出最优化的切削路径。
这种自动化的刀具路径生成能够提高加工效率和质量，并减少操作员的工作量。
2.2 数控编程CAM系统也可以生成数控编程代码，使得机床能够按照设计要求进行自动化加工。
与传统的手动编程相比，数控编程更加高效和精确，可以减少操作错误和加工周期。
《计算机在模具设计中的应用》,谢颖主编,北京理工大学出版社

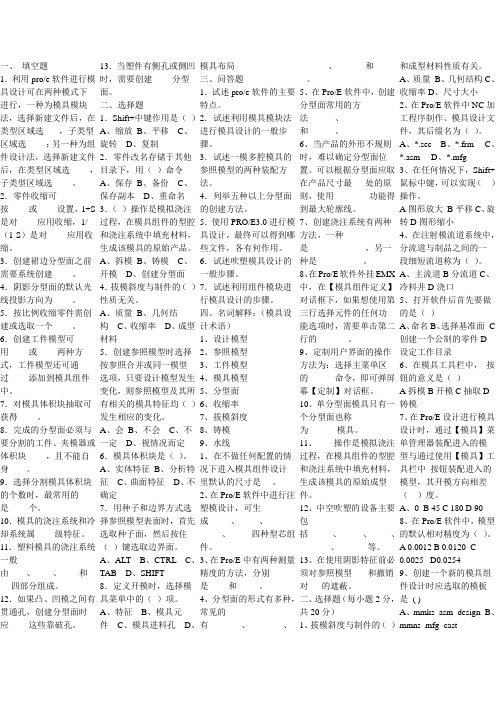

一、填空题1．利用pro/e软件进行模具设计可在两种模式下进行，一种为模具模块法，选择新建文件后，在类型区域选 ___，子类型区域选；另一种为组件设计法，选择新建文件后，在类型区域选，子类型区域选。
2．零件收缩可按或设置，1+S 是对应用收缩，1/（1-S）是对应用收缩。
3．创建裙边分型面之前需要系统创建。
4．阴影分型面的默认光线投影方向为。
5．按比例收缩零件需创建或选取一个。
6．创建工件模型可用或两种方式，工件模型还可通过添加到模具组件中。
7．对模具体积块抽取可获得。
8．完成的分型面必须与要分割的工件、夹模器或体积块，且不能自身。
9．选择分割模具体积块的个数时，最常用的是个。
10．模具的浇注系统和冷却系统属级特征。
11．塑料模具的浇注系统一般由、、和四部分组成。
12．如果凸、凹模之间有贯通孔，创建分型面时应这些靠破孔。
13．当塑件有侧孔或侧凹时，需要创建分型面。
二、选择题1．Shift+中键作用是（）A、缩放B、平移C、旋转D、复制2．零件改名存储于其他目录下，用（）命令A、保存B、备份C、保存副本D、重命名3．（）操作是模拟浇注过程，在模具组件的型腔和浇注系统中填充材料，生成该模具的原始产品。
A、拆模B、铸模C、开模D、创建分型面4．拔模斜度与制件的（）性质无关。
A、质量B、几何结构C、收缩率D、成型材料5．创建参照模型时选择按参照合并或同一模型选项，只要设计模型发生变化，则参照模型及其所有相关的模具特征均（）发生相应的变化。
A、会B、不会C、不一定D、视情况而定6．模具体积块是（）。
A、实体特征B、分析特征C、曲面特征D、不确定7．用种子和边界方式选择参照模型表面时，首先选取种子面，然后按住（）键选取边界面。
A、ALTB、CTRLC、TAB D、SHIFT8．定义开模时，选择模具菜单中的（）项。
A、特征B、模具元件C、模具进料孔D、模具布局三、问答题1．试述pro/e软件的主要特点。
2．试述利用模具模块法进行模具设计的一般步骤。
14.计算机在模具设计中的应用
计算机在模具设计中的应用
达到这样的程度，以至于在 年代早期， 达到这样的程度，以至于在1980年代早期，制 年代早期 作和销售CAD系统变成了一个发展特快的新行 作和销售 系统变成了一个发展特快的新行 业。 CAD也已经从以前的不实用的新奇事物而改变 也已经从以前的不实用的新奇事物而改变 为到目前为止最为重要的发明之一了。 为到目前为止最为重要的发明之一了。 1980年之前就可以买到许多 年之前就可以买到许多CAD系统了，其范 系统了， 年之前就可以买到许多 系统了 围涵盖了微机系统、 围涵盖了微机系统、迷你计算机系统和大型主 机系统。 机系统。
计算机在模具设计中的应用
CAD系统的软件成分包括使其能够具有 系统的软件成分包括使其能够具有 设计和绘图功能的程序等。 设计和绘图功能的程序等。 使用者是指利用软件和硬件来加强和简 单化设计过程的工具设计人员。 单化设计过程的工具设计人员。 基于工业应用的CAD直到 直到1980年代才大 基于工业应用的 直到 年代才大 量涌现。 量涌现。 然而， 并不是一个新概念。 然而，CAD并不是一个新概念。 并不是一个新概念
计算机在模具设计中的应用

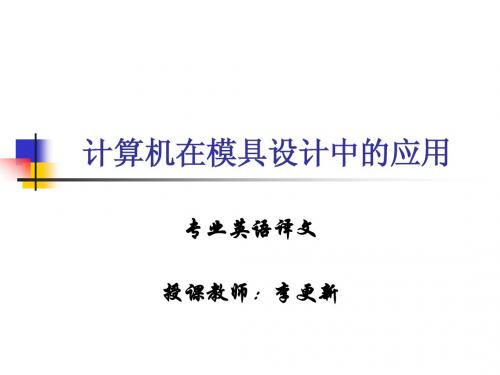

专业英语译文 授课教师： 授课教师：李更新
计算机在模具设计中的应用
CAD是计算机辅助设计或计算机辅助绘 是计算机辅助设计或计算机辅助绘 图的缩写。 图的缩写。 实际上CAD可以表示其中一个或两个概 实际上 可以表示其中一个或两个概 工具设计人员有机会同时用到CAD 念，工具设计人员有机会同时用到 的两种形式。 的两种形式。 CAD计算机辅助设计是指用电脑及其外 计算机辅助设计是指用电脑及其外 围设备使设计过程得到增强和简单化。 围设备使设计过程得到增强和简单化。 注释1。 注释 。
计算机在模具设计中的应用
CAD／CAM／CAE在模具设计中的应用
CAD／CAM／CAE在模具设计中的应用摘要模具是工业生产中的基础工艺装备，也是发展和实现少无切削技术不可缺少的工具。
在电子、汽车、电机、电器、仪表、家电和通讯行业中，有60%-80%的零部件都需要模具加工，轻工制品的生产中应用模具更多，因此模具行业有“百业之母”的美誉。
本文论述了我国模具行业的概况及其近年来所取得的成绩，对国内外模具CAD/CAE/CAM技术的发展历程和现状作了简单概述，最后总结出模具CAD/CAE/CAM的专业化、标准化、集成化、智能化、虚拟化、网络化的发展趋势，以及在塑料模具设计中的应用现状。
正文一、模具CAD/CAE的基本概念CAD(Computer Aided Design)是利用计算机硬、软件系统辅助人们对产品或工程进行总体设计、绘图、工程分析与技术文档等设计活动的总称,是一项综合性技术。
CAE：(Computer Aided Engineering)即计算机辅助工程技术，是以现代计算力学为基础，以计算机仿真为手段的工程分析技术，是实现模具优化的主要支持模块。
对于模具CAE来讲，目前局限于数值模拟方法，对未来模具的工作状态和运行行为进行模拟，及早发现设计缺陷。
二、模具CAD/CAM发展概况模具CAD/CAM的发展状况符合通用CAD/CAM软件的发展进程。
目前通用CAD/CAM软件的发展现状如下：CAD技术经历了二维平面图形设计，交互式图形设计、三维线框模型设计、三维实体造型设计、自由曲面造型设计、参数化设计、特征造型设计等发展过程。
近年来又出现了许多先进技术，如变量化技术、虚拟产品建模技术等。
随着互联网的普及，智能化、协同化、集成化成为CAD技术新的发展特点，使CAD技术得以更广泛的应用，发展成为支持协同设计、异地设计和信息共享的网络CAD。
三、模具CAD/CAM的优越性模具CAD/CAM的优越性赋予了它无限的生命力，使其得可以迅速发展和广泛应用。
无论在提高生产率、改善质量方面，还是在降低成本、减轻劳动强度方面，CAD/CAM技术的优越性是传统的模具设计制造方法所不能比拟的。
《计算机在模具中应用》串讲资料

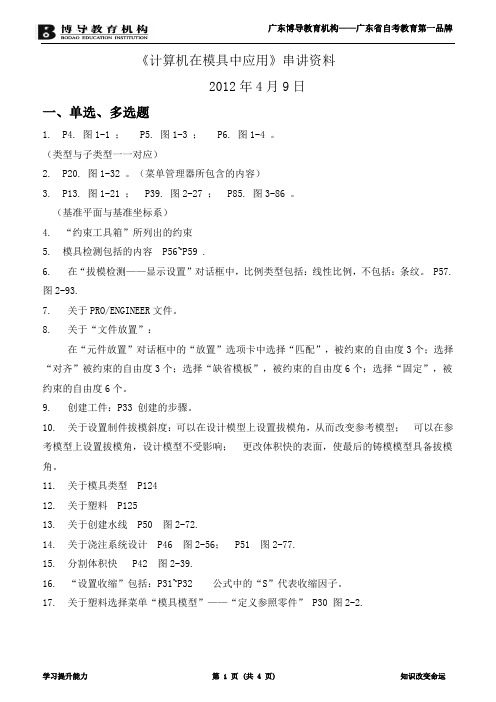

《计算机在模具中应用》串讲资料2012年4月9日一、单选、多选题1. P4. 图1-1 ； P5. 图1-3 ； P6. 图1-4 。
（类型与子类型一一对应）2. P20. 图1-32 。
（菜单管理器所包含的内容）3. P13. 图1-21 ； P39. 图2-27 ； P85. 图3-86 。
（基准平面与基准坐标系）4. “约束工具箱”所列出的约束5. 模具检测包括的内容 P56~P59 .6. 在“拔模检测——显示设置”对话框中，比例类型包括：线性比例，不包括：条纹。
P57. 图2-93.7. 关于PRO/ENGINEER文件。
8. 关于“文件放置”：在“元件放置”对话框中的“放置”选项卡中选择“匹配”，被约束的自由度3个；选择“对齐”被约束的自由度3个；选择“缺省模板”，被约束的自由度6个；选择“固定”，被约束的自由度6个。
9. 创建工件：P33 创建的步骤。
10. 关于设置制件拔模斜度：可以在设计模型上设置拔模角，从而改变参考模型；可以在参考模型上设置拔模角，设计模型不受影响；更改体积快的表面，使最后的铸模模型具备拔模角。
11. 关于模具类型 P12412. 关于塑料 P12513. 关于创建水线 P50 图2-72.14. 关于浇注系统设计 P46 图2-56； P51 图2-77.15. 分割体积快 P42 图2-39.16. “设置收缩”包括：P31~P32 公式中的“S”代表收缩因子。
17. 关于塑料选择菜单“模具模型”——“定义参照零件” P30 图2-2.二．填空题1. 收缩率的公式中的：1+S, 其中S代表基于零件的原始几何指定预先计算的收缩率。
收缩率的公式中的：1/1-S, 其中S代表基于零件的生成几何指定的收缩率。
在收缩率的缺省设计为1+S。
在应用收缩的时候，输入收缩因子S的值为正，模具将会变大。
2. 在PRO/ENGINEER中，如果创建保存的文件名为bracket.mfg.3,则该文件名中的3表示该文件版本号。
05517—计算机在模具设计中的应用

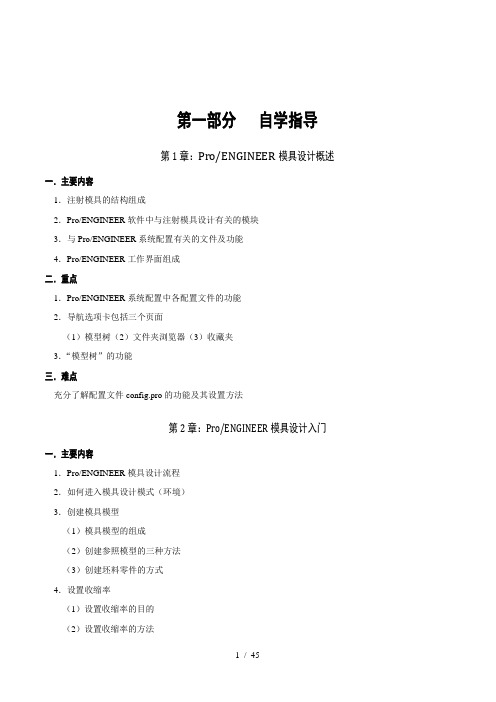

第一部分自学指导第1章：Pro/ENGINEER模具设计概述一．主要内容1．注射模具的结构组成2．Pro/ENGINEER软件中与注射模具设计有关的模块3．与Pro/ENGINEER系统配置有关的文件及功能4．Pro/ENGINEER工作界面组成二．重点1．Pro/ENGINEER系统配置中各配置文件的功能2．导航选项卡包括三个页面（1）模型树（2）文件夹浏览器（3）收藏夹3．“模型树”的功能三．难点充分了解配置文件config.pro的功能及其设置方法第2章：Pro/ENGINEER模具设计入门一．主要内容1．Pro/ENGINEER模具设计流程2．如何进入模具设计模式（环境）3．创建模具模型（1）模具模型的组成（2）创建参照模型的三种方法（3）创建坯料零件的方式4．设置收缩率（1）设置收缩率的目的（2）设置收缩率的方法（3）设置收缩率的不同方法对参照模型和设计模型的影响5．创建模具分型曲面（1）模具元件的种类（2）分型面的定义（3）创建分型面的注意事项6．在模具中创建浇注系统（1）创建浇道（2）创建浇口（3）创建流道7．创建模具元件的体积块（1）模具体积块的特点（2）体积块在屏幕的显示（3）体积块的创建方法8．抽取模具元件（1）模具元件与模具体积块的关系（2）模具元件在模型树中的显示9．生成浇注件创建浇注件的意义10．定义模具开启（1）定义模具开启的目的及步骤（2）遮蔽参照零件、坯料和分型面的方法11．模具文件管理（1）模具设计完成后包含的文件类型及其作用（2）管理模具文件的方法（3）工作目录的概念及其设置方法12．模具精度（1）相对精度的概念（2）绝对精度的概念二．重点1．Pro/ENGINEER模具设计流程中个部分的具体操作2．创建参照模型的类型和方法3．创建模具分型面（1）分型面的作用（2）创建分型面的注意事项4．模具文件的管理方法5．模具精度的概念及应用三．难点1．收缩率的不同设置方法对参照模型和设计模型的影响2．分型面的创建3．模具精度的应用4．模具文件的管理第3章：模具分析与检测一．主要内容1．模具分析（1）拔模检测的目的及检测结果的显示（2）水线分析的目的及分析结果在模型上的显示2．厚度检测的目的及方法3．计算投影面积的目的及方法4．检测分型面的目的及方法二．重点各种检测方式的目的及其结果在模型上的显示第4章：分型面的设计一．主要内容1．分型面的三种设计方法2．一般分型面的设计方法（1）三种创建方法的操作过程（2）种子面与边界面的概念和选择技巧3．阴影法设计分型面（1）原理（2）使用中的注意事项4．裙边法设计分型面（1）原理（2）侧面影像曲线的定义及作用（3）使用中的注意事项二．重点熟练掌握分型面的各种设计方法。
计算在模具设计中的应用 简答题及答案
1、简述pro/e的主要特点？答：（1）3D实体模型。
（2）单一数据库及全相关性。
（3）以特征作为数据库的存取单位。
（4）参数化设计。
2、pro/e的工作界面主要含有哪些内容？答：（1）标题栏（2）菜单栏（3）工具栏（4）绘图区（6）信息区（7）提示区3、保存文件有哪几种方法，分别说明其功能？答：主要有（1）【保存】将当前工作窗口中的文件以原文件名保存在当前工作目录中；（2）【保存副本】将当前工作窗口中的文件以新文件名保存在选定的目录中；（3）【备份】将当前工作窗口中的文件以原文件名保存在选定的目录中。
4、在pro/e设计软件中工作目录分为哪几种？并写出其设置的方法和步骤？答：工作目录分为两种，即临时工作目录和永久工作目录。
临时工作目录设置的方法是：运行并进入pro/e界面后在主菜单选择[文件]/[设置工作目录]命令，在弹出的[选取工作目录]对话框中，查找并选取用户创建的文件目录，单击[确定]后，则成为当前工作目录，也是临时工作目录。
永久工作目录的设置方法：右击桌面的pro/e图标，在弹出的快捷菜单中选择[属性]命令，弹出属性对话框，单击快捷方式选项，在起始位置文本框中输入路径名，单击确定即可完成永久工作目录的设定。
5、列出pro/e中创建分型面的方法？答：（1）拉伸（绘制草绘截面并利用该草绘截面拉伸到一定的距离以产生分型面）（2）旋转（绘制草绘截面，并使其绕一轴旋转一定的角度来建立分型面）（3）扫描（使草绘截面沿某个指定的轨迹扫描移动而形成分型面）（4）混合（由两个或两个以上的草绘截面混合生成曲面）（5）平整（由草绘截面的边界构成平面形式的分型面）（6）偏距（偏移参照模型的曲面来产生分型面）（7）复制（偏移参照模型的曲面来产生分型面）（8）通过裁剪复制（建立裁剪曲面的复制）（9）圆角（通过创建圆角或者倒圆角曲面来建立）（10）着色（利用光投影方式建立）（11）裙边（利用填充回路或者扩展边界来建立分型面）（12）高级（利用高级的方法建立）。
《计算机在模具中的应用》复习资料
《计算机在模具中的应用》复习资料29开模开模是建立模具未闭合的爆炸视图，有利于观察模具各个元件及其开闭的过程。
30.塑性顾问塑性顾问是野火中文版Pro/ENGINEER过程外挂程序之一，主要由于对塑料在型腔内注射成形分析，使设计人员对塑料在型腔内的填充情况有所了解。
31.拆模拆模是指利用分型面分割工件或体积而产生新的模具体积块。
32.分型面分型面是指将模具各个部分分开以便取出制品的界面，即各个模具元件：上模、下模、滑块等的接触面。
33.修补破孔修补破孔是创建分型面的部分之一，当制件存在开模方向或侧向有孔的时候，为了保证能利用分型面顺利分割体积块。
在孔端尺寸小的部分创建孔的封闭曲面的方法。
34.简述厚度检测过程。
（大家按照实际的操作对照一下）1检查在指定平面截面处的模型厚度(1)取消遮蔽参照模型，将工件模型遮蔽(2)在主菜单选择“分析”│“厚度检查”命令，弹出“模型分析”对话框，在“定义”“零件”中单击↖按钮，在图形中选择参照模型作为要检查的零件。
(3)选择“设置平面”菜单管理器中的“平面”选项，在图形区中利用Ctrl+左键选择基准平面与其平行的参照模型的边界表面，接着按确定完成。
(4)选择完后在“模具分析”对话框中，“设置厚度检查”选项中显示用来检测的基准平面和参照模型的边界表面。
(5)接着在“厚度”的最大值中输入数值3，单击“计算”按钮，观察模型的切面显示和结果是否超过最大值或小于最小值，根据结果更换“厚度”的最大值中输入数值来观察结果。
2层切面检查厚度（1）取消遮蔽参照模型，将工件模型遮蔽（2）在主菜单选择“分析”│“厚度检查”命令，弹出“模型分析”对话框，在“定义”“零件”中单击↖按钮，在图形中选择参照模型作为要检查的零件。
（3）在“层切面”方向选项组中，接着选择起点与终点，并在图形的选择MAINPARTING_PLN基准平面，选择菜单管理器中的“定向”选项。
在层切面偏距中输入偏距距离5，(6)接着在“厚度”的最大值中输入数值5，单击“计算”按钮。
模具CADCAM应用技术基础知识
模具CAD/CAM技术发展的趋势
第三节 模具CAD/CAM技术发展的趋势 一、标准化 二、智能化 三、集成化 四、网络化
模具CAD/CAM技术发展的趋势
标准化
CAD/CAM可建立标准零件数据库，非标准零 件数据库，模具参数数据库。标准件可随时调 用，非标准件可利用系统自身建模技术进行修 改，从而加快设计过程。典型模具结构库是在 参数化设计的基础上实现的，按要求对相似模 具结构进行修改，即可生产所需结构。
产 准
坯 设
线 设
序 设
具 设
工 装
序 编
工 仿
加 工
检 测
装 配
试
品
析
划
计 析计 计 计 图计 备计 计计计 配制 真
CAE
CAD
CAPP
CAM
CAD/CAPP/CAM(CAD/CAM)
广义CAD
广义CAM
广义CAD/CAM
图1-2 产品开发过程及CAD、CAE、CAM的范围
集成化产品装配模型
CAD/CAM基本概念、发展历程及组成
CAM的广义概念包括的内容则很多，除了上述 CAM狭义定义所包含的所有内容外，它还包括制造活 动中与物流有关的所有过程（加工、装配、检验、存 贮、输送）的监视、控制和管理。
主要功能：工艺设计、数控编程和加工仿真
CAD/CAM基本概念、发展历程及组成
二 CAD/CAM的发展历程
CAD、CAM技术的发展经历了五个阶段： ➢孕育形成阶段（20世纪50年代） ➢快速发展阶段（20世纪60年代） ➢成熟推广阶段（20世纪70年代） ➢广泛应用阶段（20世纪80年代） ➢标准化、智能化、集成化阶段（20世纪80年 代后期）
计算机在模具设计中的应用
计算机在模具设计中的应用复习资料一、选择1．在塑料顾问模块中，不支持的注塑成型分析是DA．注射模拟分析B．熔接痕分析C．注射压力分析D．塑件冷却分析2．在塑件的加工中，最主要的成型方法是A 。
A．注射成型B．挤压成型C．真空成型D．发泡成型3．能对Pro/ENGINEER的屏幕界面进行控制的系统文件是C。
A．config.pro B．config.sys C．config.win D．4．能预设Pro/E软件工作环境并进行全面设置的系统配置文件是A 。
A．config.pro B．config.win C．config.sys D．5．利用塑料顾问模块对塑件进行填充分析时，表示填充质量差的颜色是BA．黄色B．红色C．绿色D．紫色6．在“菜单管理器”的“模具（MOLD）”菜单中，能创建浇注件的命令是C 。
A．模具模型B．模具元件C．铸模D．特征7．能完成塑模注射流道和水线设计的模块是CA．Plastic Advisor B．EMX C．MOLDESIGN D．DRAWING8．用户通过设计适当的收缩率来放大C ，便可获得正确尺寸的注射零件。
A．模具模型B．坯料模型C．参照模型D．设计模型9．在厚度检测中，方法较为简单，但一次仅能检测一个截面的检测方法是B 。
A．切片检测法B．平面检测法C．剖面检测法D．立体检测法10．在Pro/E软件中，与注射模具设计无关的模块是BA．模具设计模块B．表格模块C．模架设计模块D．塑料顾问模块11．不需要设计分型面的模具设计方法是B 。
A．使用分型面法B．使用体积块法C．使用组件法D．使用模型法12．与塑件收缩率的大小无关的因素是D 。
A．塑件材料特性B．塑件的几何形状C．制模零件D．模具清理13．在下列项目中，不属于模架作用的是C 。
A．调节模具温度B．安装固定模具C．成型浇注件D．顶出浇注件14．下列模具部件中，不属于模架结构组成的是D 。
A．推出装置B．浇注部分C．导向部分D．成型元件15．在注塑模具零件中，不属于塑件成型元件的是B 。
