创维 康佳 海尔等机升级万能升级小板
最新卫星小锅接收器升级方法
自从中星九号升级后很多小锅都接收不到电视节目了。
下面给出关于卫星小锅接收器升级的三种方法：卫星小锅接收器升级方法一：手动搜索自从中星9九卫星电视接收器升级后部分山寨机开机无法完成自动升级。
开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。
注意！这不是死机。
解决方法：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视，不过此时遥控能用但接收机仍处于无节目状态。
然后再接上信号线，进入莱单，将四组转发器进行手动搜索。
注意！一定要手动，自动搜索会再次死机的。
手动搜索完成后接收机可恢复正常工作，大家可以试试！卫星小锅接收器升级方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。
然后自动进入自动搜索，到39%以后，进度条就不动了。
但是频点在一直在增加变化。
你中断退出。
一个节目也没有保留。
你不中断推出，频点一直在增加。
外观看就像死机了一样。
解决办法是进入设置，返回出厂状态，密码9999或者0000.然后进入手工搜索，频点一没有节目，进入频点2搜索就有了节目，频点三四也有节目，2，3，4这三个频点就有了54个节目。
和以前一样了。
卫星小锅接收器升级方法三：山寨机升级中九机对机升级，母机一台。
其实就是目前可以看的机器。
串口线一条。
子机一台只目前无法升级或持续显示升级状态的几子。
步骤1连接好串口线机器后面。
2。
母机通电---按三下F4键。
3。
确定。
此时母机面版显示ON。
4，子机通电打开，面版显示为乱吗。
5，升级开始母机面版显示001到099在变为E-P最后在变成001。
升级成功！各种品牌卫星小锅接收器升级方法大全用遥控器进行自动搜索节目,系统设置的密码是F1 1 1 F2 0 2 其中F1,F2为遥控器上的按键。
菜单－－系统设置－－确定－－F1 1 1 F2 0 2 输入这六位数密码确定－－自动搜索等进度条100%就OK了。
电脑刷机机顶盒升级

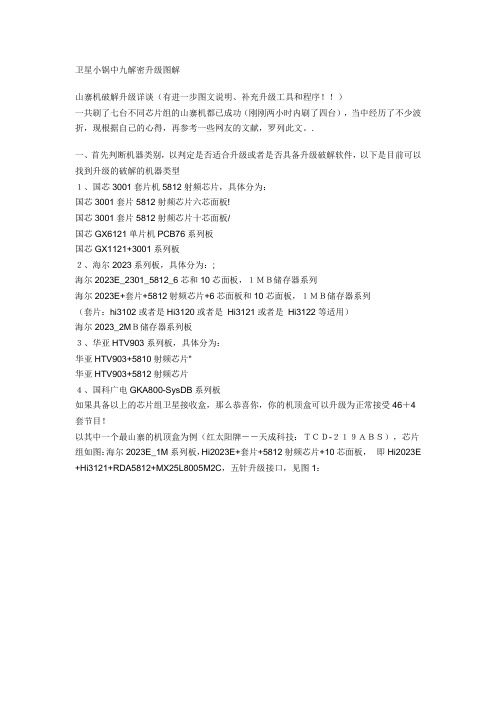

卫星小锅中九解密升级图解山寨机破解升级详谈（有进一步图文说明、补充升级工具和程序！！）一共刷了七台不同芯片组的山寨机都已成功（刚刚两小时内刷了四台），当中经历了不少波折，现根据自己的心得，再参考一些网友的文献，罗列此文。
.一、首先判断机器类别，以判定是否适合升级或者是否具备升级破解软件，以下是目前可以找到升级的破解的机器类型１、国芯3001套片机5812射频芯片，具体分为：国芯3001套片5812射频芯片六芯面板!国芯3001套片5812射频芯片十芯面板/国芯GX6121单片机PCB76系列板国芯GX1121+3001系列板２、海尔2023系列板，具体分为：;海尔2023E_2301_5812_6芯和10芯面板，１ＭＢ储存器系列海尔2023E+套片+5812射频芯片+6芯面板和10芯面板，１ＭＢ储存器系列（套片：hi3102或者是Hi3120或者是Hi3121或者是Hi3122等适用）海尔2023_2MＢ储存器系列板３、华亚HTV903系列板，具体分为：华亚HTV903+5810射频芯片"华亚HTV903+5812射频芯片４、国科广电GKA800-SysDB系列板如果具备以上的芯片组卫星接收盒，那么恭喜你，你的机顶盒可以升级为正常接受46＋4套节目！以其中一个最山寨的机顶盒为例（红太阳牌－－天成科技：ＴＣＤ-２１９ＡＢＳ），芯片组如图：海尔2023E_1M系列板，Hi2023E+套片+5812射频芯片+10芯面板，即Hi2023E +Hi3121+RDA5812+MX25L8005M2C，五针升级接口，见图1：二、确定好芯片组后，下面将制作升级数据线等前期准备工作：１、靠机顶盒芯片组供电的数据线，见图2：２、有的旧式的ＴＴＬ电平转换Ｒ２３２芯片需要的５Ｖ电源支持才能正常接受和发送数据，这就需要将3.3V提升为５Ｖ电源，否则，读取和传输数据可能会极其的慢！或者根本不能连接（提示“连接错误”或者仍然是“等待从机连接”，遇到此种情况，除需要检查连接针脚是否正确外，再个就是需要制作５Ｖ自取电式升级数据线，见图3：如果大家嫌自己制作升级线太麻烦或者不稳定，可以到淘宝网上面去购买，只是现在刷星都刷疯了，原来１０元钱一块ＭＸ２３２转换模块的，现在却涨价到２０元一个了，真是悲哀啊！此外，大家也可使用ＵＳＢ－ＴＴＬ转换模块，只是据有的人使用反馈不是很理想，所以具体制作方法本人就不提供了，最后面只提供ＵＳＢ-ＴＴＬ的相关软件。
创维液晶彩电8M60机芯维修手册
8M6机芯简介VER1.0一、综述8M60机芯是以MST6M58ML-LF-Z1为主处理芯片为核心，配上纯数字功放TAS5706和TV解调部分TDAP885+高频头组成的主机芯平台。
整机配有AC-DC电源，键控板，遥控板，电源开关板，感光板。
机芯伴音具有环绕声，5段均衡器和重低音功能，支持内外置重低音箱。
机芯具有3DDI，3DNR，3D DECODER，输入接口有一路模拟RF，3路视频，2路高清，1路VGA，3组HDMI，2组USB接口可以支持RM到720P H.264到1080P。
可以通过USB或VGA口升级软件。
原理框图见附件1。
二、主要芯片及功能介绍：2.1、MST6M58ML-LF-Z1引脚及功能介绍：MST6M58ML-LF-Z1引脚排列图如图一所示图一 MST6M58ML-LF-Z1引脚排列图⑴：MST6M58ML芯片供电引脚:⑵：MST6M58ML芯片复位：此芯片复位256引脚为高电平复位，正常时为低电平。
⑶：MST6M58ML芯片对于8M60机芯的相关信号：①MST6M58ML芯片第35引脚、32引脚、30引脚分别为VGA的R、G、B信号输入；251引脚为VGA-HS输入、252引脚为VGA-VS输入。
②MST6M58L芯片第11、12引脚以及第1、2脚分别为HDMI1和HDMI2的时钟差分信号输入，第13、14、16、17、18、19引脚为HDMI1的差分信号输入，第3、4、6、7、9、10引脚为HDMI1的差分信号输入。
③MST6M58ML芯片第40引脚为Pr信号输入、第37引脚为Pb信号输入、第38引脚为Y信号输入。
④MST6M58ML芯片第42、41引脚分别为SHVS的Y、C信号输入。
⑤MST6M58ML芯片第45脚为AV1视频信号输入；第43引脚为AV2视频信号输入；第46引脚为AV3视频信号输入；第52引脚为视频信号输出；⑥MST6M58L芯片第63、64引脚为8M60机芯的音频输出。
升级口五针和升级口四针的怎么连接

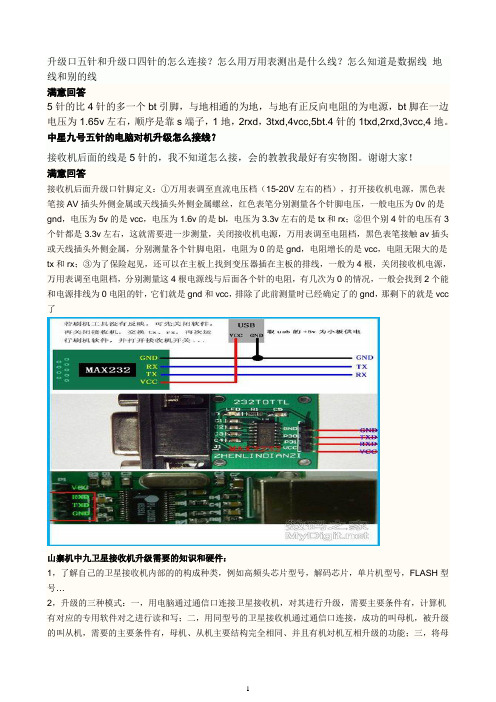

升级口五针和升级口四针的怎么连接？怎么用万用表测出是什么线？怎么知道是数据线地线和别的线满意回答5针的比4针的多一个bt引脚，与地相通的为地，与地有正反向电阻的为电源，bt脚在一边电压为1.65v左右，顺序是靠s端子，1地，2rxd，3txd,4vcc,5bt.4针的1txd,2rxd,3vcc,4地。
中星九号五针的电脑对机升级怎么接线？接收机后面的线是5针的，我不知道怎么接，会的教教我最好有实物图。
谢谢大家！满意回答接收机后面升级口针脚定义：①万用表调至直流电压档（15-20V左右的档），打开接收机电源，黑色表笔接AV插头外侧金属或天线插头外侧金属螺丝，红色表笔分别测量各个针脚电压，一般电压为0v的是gnd，电压为5v的是vcc，电压为1.6v的是bl，电压为3.3v左右的是tx和rx；②但个别4针的电压有3个针都是3.3v左右，这就需要进一步测量，关闭接收机电源，万用表调至电阻档，黑色表笔接触av插头或天线插头外侧金属，分别测量各个针脚电阻，电阻为0的是gnd，电阻增长的是vcc，电阻无限大的是tx和rx；③为了保险起见，还可以在主板上找到变压器插在主板的排线，一般为4根，关闭接收机电源，万用表调至电阻档，分别测量这4根电源线与后面各个针的电阻，有几次为0的情况，一般会找到2个能和电源排线为0电阻的针，它们就是gnd和vcc，排除了此前测量时已经确定了的gnd，那剩下的就是vcc 了山寨机中九卫星接收机升级需要的知识和硬件：1，了解自己的卫星接收机内部的的构成种类，例如高频头芯片型号，解码芯片，单片机型号，FLASH型号…2，升级的三种模式：一，用电脑通过通信口连接卫星接收机，对其进行升级，需要主要条件有，计算机有对应的专用软件对之进行读和写；二，用同型号的卫星接收机通过通信口连接，成功的叫母机，被升级的叫从机，需要的主要条件有，母机、从机主要结构完全相同、并且有机対机互相升级的功能；三，将母机的相关芯片取下，用专用设备读取内容，再将从机的对应芯片取下来，将成功的母机的内容复制进从机的芯片，需要主要条件有，读写芯片的设备，知道那个芯片可以读写（即更新）。
卫星电视小锅接收器升级方法
卫星电视小锅接收器升级方法方法一：手动搜索自从中星9九卫星电视接收器升级后部分山寨机开机无法完成自动升级。
开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。
注意！这不是死机。
山寨锅最新解密方法：已经升级成功，大家快试首先接通电源，开开机器，进入菜单，进入系统设置，提示你输入密码****，密码是9999，不要输入0000，进入新的主菜单，请选择恢复出厂设置一项，按确认键，按完后等上一秒出来新的界面，再按F4、F4、F4、F4、F4，显示对星升级（不是串口升级机器上可以按出串口升级方法是F4加F3），这时再按退出键，电视突沿黑屏的瞬间，这时拔下天线，再次快速接好（过程要在黑屏瞬间完成插拔），再快速按确认键，机器屏幕显示UP字样（这时机器已经进入升级状态），就像电脑装系统一样需要一定的时间！升级成功完成后机器UP字样消失，遥控器关机重启，进入自动搜索，显示节目更新（机器会问你要不要更新001，按确认键，进入002问你要不要更新节目再按确认键（一直到7），收索完成，显示46套，加20的广播节目，有机的朋友可以试试，比刷机的好操作。
小锅破解方法二：恢复出厂设置升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。
然后自动进入自动搜索，到39%以后，进度条就不动了。
但是频点在一直在增加变化。
你中断退出。
一个节目也没有保留。
你不中断推出，频点一直在增加。
外观看就像死机了一样。
解决办法是进入设置，返回出厂状态，密码9999或者0000.然后进入手工搜索，频点一没有节目，进入频点2搜索就有了节目，频点三四也有节目，2，3，4这三个频点就有了54个节目。
和以前一样了。
小锅破解方法三：山寨机升级中九机对机升级，母机一台。
其实就是目前可以看的机器。
串口线一条。
子机一台只目前无法升级或持续显示升级状态的几子。
步骤1连接好串口线机器后面。
中星九号小锅升级密码
送中9小锅升级密码，免除你的摔机愤怒。
110.255.3.* 1楼国芯不用刷机进入空中升级系统设置密码6024、2910、2915、2906、0518、2273、2015自动搜素即可搜索完成46+4 退出会提示006软件更新切勿断电他会自动黑屏显示wai ti ng 稍等1分钟自动搜索完美46+4以前海尔6位密码的只需将6位密码翻过来输入自动搜索即可搜到完美46+4例如：原密码2,2,频道加,电视/广播,下一页，红色键现在只需输入红色键,下一页,电视/广播,频道加,2,2,即可卓异0518V4、V5 6024思达科2910卓异大海尔密码58266月23日艾雷特1000-V4V5的机子升级方法先按菜单——系统设置输入密码：2604-自动授索过几分钟后，再重启机子，再进入菜单---系统设置输入密码：8211自动授索就可以了。
国芯自动升级方法：输入超级密码后自动搜索，完了之后退出来会提示：006自动升级，期间请勿切断电源，然后屏幕上就WAITTING……，如此耐心等待几分钟后就可完美升级，很多朋友都试过了有用，本人6121的芯片用密码2604成功升级，密码（一个不对就换另外的）：22731234291026046169051821582105化亚Y系列需要选择模式2B盲扫下，挑战者或航天贝贝输入密码2 910搜索下就行，艾雷特的输入2604搜索下就行，v4v5等也是输入2 604搜索下海尔芯片输入9999恢复出厂下，在自动搜索一下zy原厂固件：3001+1121+5812的密码是：2518GX6121+5812：密码是：0518V4，V5，V6集信：2604文章大海尔原密“红3黄5”，现用“5826”可完美搜索。
我的卓异大海尔，用1月份原厂的BIN，一直用到现在，没再刷过机，看来大海尔还是有它的优势。
文特大好消息最新通达Y33S-93AT小板强制空中升级成功附上BI N和操作方法申请加分啊音量加开机出先LOAD 然后依次按音量减频道+ 频道-就行了白盒国芯6121最简单的6.23生机输入2910自动搜索，后自动空升，在自动搜索OK！有人问小海尔的小海尔的6位密码倒过来输入4位密码用9999搜索就行声音不对可以用F2 菜单可以调节音频部分机型BIN可以（按遥控器上频道列表键,找到不对应的频道按红色键,上下选择画面,左右选择声音,这样就是完整的46台声图对应的）华亚的以前刷过万能版的用8888搜索即可搜索到46套节目不过台与台标不对增加最新国芯空中升级密码集信黑壳V4 V5 V6空升密码2604 其他国芯测试2910 2273 20156.22 升级正版程序可以自动升级的可以自动搜索完美46+4这不是废话吗进主题凡是以前海尔6位密码的只需将6位密码发过来输入自动搜索即可搜到完美46+4例如：原密码2,2,频道加,电视/广播,下一页，红色键现在只需输入红色键,下一页,电视/广播,频道加,2,2,即可卓异国芯系列只需输入0518自动搜素即可搜索完成46+4 退出会提示006软件更新切勿断电他会自动黑屏显示wai ti ng 稍等1分钟自动搜索完美46+4大海尔只需刷本程序的应用软件即可自动搜索完美46+4国芯系列可以用APP替换工具把本程序带的APP 替换到原国芯BI N即可自动搜索46+4阿里3330也可使用APP替换工具实现自动搜索46+4华亚Y系列打板刷本程序选择A2模式自动搜索46+4澜起方案用特殊搜索即可实现46+4 个别台需修改音频PID 可参见最新6.22 PID 修改小蜜蜂1.4修改的BIN，刚才试验结果，密码0000搜索12+38 使用密码9999搜索的46+4，中央1.2.7 3个频道影音不同步，其余43个影音同步，只是有些节目台标不对应中央1.2.7影音不同步：按F2-菜单-左右键调整按“确定”保存台标调整按“频道列表”-找到台标错乱频道-红色键-上下键调整按“确定”保存按遥控上菜单键，选择系统设置。
RT809F使用说明书
RT809F使用说明书技术支持：iFix爱修网论坛：1.使用编程器之前，请先到网站下载最新安装版软件。
/thread-325-1-1.html2.双击安装包，按提示操作，最好不要改路径，安装完成后自动安装驱动，等到黑色的DOS窗口消失后，再插上编程器（建议使用机箱后面的USB 口并使用编程器配套的USB线），打开软件即可看到序列号，如图：操作说明请看图片注释，有不明白的再到论坛看教程或者发求助帖子。
教程区：/forum-137-1.html交流区：/forum-112-1.htmlRT809F各类问题与故障汇总：/thread-21544-1-1.html3.若驱动没有正确安装，可能是系统的问题，就需要自己动手重装了，不会的朋友，请到下面的连接去下载视频安装教程：/thread-11085-1-1.html4.编程器的接口说明，如图所示：切换到工具链面板界面，就可以看到各方案的图示了：串口升级定义，可以使用附送的小板，或者自制3根连接线：VGA IN接口是连接电脑主机或者分频器的把主机的输出。
一般不使用，直接用编程器自带的VGA信号就行了。
6. 编程器侧面的黑色按键有什么作用？这个黑色按键是VGA信号发生器的画面选择按钮，和读写功能并无关系。
7.HDMI接口ISP升级实例教程：/thread-5108-1-1.html/thread-5107-1-1.html另外，也可以通过809F在线读写HDMI接口的EDID信息。
809F支持HDMI升级方式，但并非所有的电视主板都支持HDMI接口升级固件程序，由板卡厂商的设计决定。
8.RT809F =====裸板展示与功能说明/thread-6512-1-1.html9、ISP自动识别后，没有识别到芯片型号怎么办？/thread-11107-1-1.html10、如何从论坛得到需要的资料和数据？(1)、手动在论坛注册新用户，并到自己的邮箱里激活它，如果邮箱没有收到包含激活链接的邮件，请直接联系管理员;(2)、将用户名和编程器序列号等信息，提交给管理员，审核通过后升级为高级会员，如果需要注册DVD软件，请一并将注册码发给管理员；论坛管理员QQ: 619118821 或者QQ: 834062494参考：/thread-8434-1-1.html(3)、高级会员登录论坛以后，即可搜索和下载感兴趣的教程、资料、数据；切记：善用搜索，事半功倍；11、如何离线读写25系列闪存芯片？/thread-2550-1-1.html12、如何读写笔记本EC芯片KB9012？/thread-11869-1-1.html13、如何读写PIC12F629 PIC12F675这类MCU？/thread-5557-1-1.html14、如何读写S3F9454 S3F9488这类MCU？/thread-12370-1-1.html15、如何读写液晶屏逻辑板数据？/thread-16244-1-1.html16、如何查看液晶电视打印信息？/thread-3722-1-1.html17、DVD如何测码配遥控？/thread-2832-1-1.html/thread-2613-1-1.html18、如何自己添加25系列闪存型号，扩充编程器的器件支持数量？/thread-3247-1-1.html19、如何自己添加第三方工具软件，增加编程器的功能？/thread-6515-1-1.html20、如何快速增加论坛账户的积分？/thread-8988-1-1.html以下为编程器功能简介，更多功能还在不断推出，请以最新版软件为准：RT系列 传承八载 一直被模仿 从未被超越本公司最新推出RT809F串行ISP编程器，采用USB1.1/2.0兼容的高速接口，稳定可靠，彻底摆脱并口的限制和麻烦，整机耗电量仅60mA，新老主板都能兼容，驱动通过微软WHQL数字认证，自动安装、安全稳定。
卓异机顶盒升级大全
卫星小锅升级中星9号山寨机更多升级内容，请浏览诗颖剪纸设计卓异ZY-5518A中九升级成功刷机前务必备份原始BIN，用不同的命名多备份几次！接收盒序列号：093012FD背后升级接口：RS232升级插口为“四针”，从左到右分别为：GN TX RX主板序列：PCB-3001+5812FD1备份方法：1：设置正确端口2：设置操作模式，选择“导出”。
“回写”是“刷机”，“导出”是“备份”。
3：按浏览设置“备份固件”文件路径，别忘了输入后缀名“*.bin”4：点击“导出固件”，打开接收机电源，如果设置都正确，会跑完进度条100%,点击“完成”（此软件显示乱码）。
关软件——关接收机——完成。
升级方法：1：设置正确端口2：设置操作模式，选择“回写”。
“回写”是“刷机”，“导出”是“备份”。
3：按浏览设置“升级”固件文件路径。
4：点击“回写固件”，再打开接收机电源，如果设置都正确，会跑完进度条100%,点击“完成”（此软件显示乱码）。
关软件——关接收机——完成。
☆刷机有风险，后果自负。
☆卓异ZY5518A-G中9接收机完全破解教程。
本破解方法在实践中证明只要操作按教程去做无误的话100/100成功，本人已经刷了几台，46个台都有正在使用中，效果和以前一样。
下面开始做准备工作。
（1）RS232刷机小板一个（2）光驱音频线一条（3）刷机软件用GxDownloaderIII V2.120（4）接收机的BIN数据文件。
下面开始工作。
第一步：先备份原机的数据，以备万一刷机失败后用它复原：首先将RS232刷机小板插入电脑后面的COM1插口上，4针插头对应接收机的4针插头接好（面对接收机后面从左至右1脚（地）2脚（RX）3脚（TX）4脚（3.3V），备份之前先关掉接收机电源，然后再打开刷机软件GxDownloaderIII V2.120进行备份设置，设置如下：串行端口-COM1，操作模式-导出，刷写项目-All,固件文件路径-自己选则保存路径。
家电行业研究：家电社零增速回升，整体升级趋势确定
市场数据(人民币）市场优化平均市盈率 18.90 国金家电指数 19906 沪深300指数 4890 上证指数 3560 深证成指 14752 中小板综指 14137相关报告1.《新兴家电量价齐升，长期看好头部品牌-家电周报20211115》，2021.11.152.《行业提价进行时，新品类维持高景气-家电周报20211109》，2021.11.103.《清洁电器行业研究-从品类、品牌两维度看清洁电器竞争格局》，2021.10.234.《见微知著，从世代更迭看新兴品类确定性成长-解码新家电系列报告...》，2021.10.175.《千帆竞渡，如何把握新兴家电赛道机会？-解码新家电系列报告（一...》，2021.10.8李敬雷 分析师 SAC 执业编号：S1130511030026 (8621)60230221lijingl ＠ 龚轶之联系人gongyizhi ＠家电社零增速回升，整体升级趋势确定投资建议◼社零增速稳中有升，家电同比增幅居前。
10月份社会消费品零售总额40454亿元，同比增长4.9%，增速环比增加0.5pct ，相比2019年10月份增长9.4%，两年平均增速4.6%。
其中，家电当月零售额734.6亿元，同比增长9.5%，增速环比增加2.9pct 。
◼家电整体升级趋势确定，新品类双十一表现亮眼。
双十一家电销售稳健增长，套系化、高端化是传统家电销售主旋律，美的、海尔及其卡萨帝品牌套系产品销售同比提升明显。
以清洁电器、集成灶、投影仪、个护按摩为代表的新兴家电表现亮眼，头部品牌业绩增速高于行业整体水平，有望拉动Q4业绩。
◼建议布局两条主线：1）低估值业绩修复的大家电龙头：海尔智家、美的集团；2）高景气赛道成长性标的：科沃斯、火星人等。
数据跟踪◼行情回顾：上周沪深300指数上涨0.03%，申万家用电器指数下跌0.4%，跑输大盘0.4pct 。
从估值水平看，近一周家电行业整体PE （TTM ）为16.9倍，在28个申万一级行业中排名第20，估值处于较低水平。
创维电视酷开系统刷天赐系统教程
创维电视酷开系统刷天赐系统教程天赐系统适配800A，其实760A也可以刷，同样是8S系列的。
800A是8S05，760A是8S06。
不过，760A刷机有个比较冒险的地方——760A的键控板是触控的，很难把握。
不过，经过机友的帮助和提醒，及本人的努力，最后完美刷机。
下面说说我的刷机经过。
先讲讲遇到的问题：1、本地升级检测不到升级包。
由于CF系统会根据CPU型号识别升级包，根据教程把8S05_E800_V2.0.0.zip复制到U盘，无法识别。
解决方法是把8S05_E800_V2.0.0.zip改成8S06_E760_V2.0.0.zip就可以了。
8S06这个字段，是CPU的型号。
2、键控板是触控的，不好把握。
解决方法是先打开电源开机，然后手指摸触控板的确定键下方，按摇器的开机键。
接下来说说如何刷机：1、通过本地升级刷Mboot.bin这个文件。
这个步聚和官方教程一样，不多说。
认不到升级包就改名。
2、刷MstarUpgrade.bin这个文件。
MstarUpgrade.bin这个文件直接用720M的那个白屏包。
刷完Mboot.bin这个文件后，其实还可以进入CF，进入CF后在模拟通道下（TV、AV、YUV、HDMI）下按"菜单"->顺序按下：“2、5、8、0” ->“其他设置”->“软件升级”->先选择“软件升级”，电视会重启并进入主程序升级过程。
通过以上的操作，就可以把E760A刷成天赐系统。
相关说明：本人没有完全按照官方教程做，比如关机按键控板的确定再开机。
这一步我这机器不好把握，我直接进入CF的工厂模式进行升级。
第一次刷机用的是官方的2.0包，刷成功，不过没有全屏。
由于没有经验我把屏参改了，导致白屏。
其实这时已经刷成功了，可以启动到天赐系统，这时只要进入工厂模式（进入模拟通到，按键控板的音量减号键，把声音调到0后按住不放，然后按的遥控器屏显键就可以进工厂模式），再升级就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．安装驱动程序，安装前请断开转接板（以WIN XP为例），
1．使用USB转串口：将万能升级转接板的拨动开关打到“UART”，然后插到电脑
USB接口上，执行“CH341串口驱动”文件夹中的“SETUP.EXE”，在对话框中点“安装驱动”，驱动安装成功后。
此时在电脑的“控制面板—系统—硬件——设备管理器”中会出现如下图所示的端口，其中USB-SERIAL CH341A为我们安装的设备，COM4为系统分配的端口（也可自行设置端口号，但不可与电脑上已有的端口号重复）。
2.使用USB转I2C：将万能升级转接板的拨动开关打到“I2C”上，然后插到电脑
USB接口上，执行“CH341-IIC驱动”文件夹中的“SETUP.EXE”，在对话框中点“安装驱动”，驱动安装成功后。
此时在电脑的“控制面板—系统—硬件——设备管理器”中会出现如下图
所示的外部接口，其中USB-EPP/I2C CH341A为我们安装的设备。
二．使用连接说明：
1、使用USB转串口：请根据电视机信号板的接口，连接转接板。
连接板接口定义如下图1、
所示。
其中电视机主板的TXD接到转接板的CN2_A的2脚，电视机主板的RXD 接转接板的CN2_A的4脚。
按照“电视机在线软件升级端口标准”排板的PCB 可直接使用升级小板BOM自带的专用VGA连接线到主板的VGA端子。
专用VGA连接线的连接关系如下图2。
2：使用USB转I2C：请根据电视机信号板的接口，将升级转接板SDA和SCL 连接到电视主板对应的SDA和SCL即可，如下图3所示。
三．软件升级：根据不同机芯提供的升级软件，进行电视机软件升级（具体请参考相应的
软件使用说明）。
四、模块串口是即插即用的USB设备，正在使用模块串口进行数据传输的过程中，不可以将
其断开（断开是指从USB插座中取出模块或者关闭模块的电源），也就是说，必须在应用程
序关闭该串口后，模块串口才可以从USB插座中拔出。
