剖视图 精品课件
置。
⒉ 两相交的剖切平面（旋转剖）
用两个相交的剖切面（交线垂直于某一基本投影 面）剖开机件，以表达具有回转轴机件的内部形状。
A－A
A
A
☆ 标注方法：
A
☆ 应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖
正确
4） 当机件的内外形都较复杂，而图形 又不对称时。
A
A－AAB源自BB－B5）表达机件底板、凸缘上的小孔等结构
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
切不能表达完全，且机件又具有回转轴时。
⒊ 几个平行的剖切平面（阶梯剖）
当机件上具有几种不同的结构要素（如孔、槽等） ，它们的中心线排列在几个互相平行的平面上时，宜采 用几个平行的剖切面剖切
A－A
A－A
A
A
☆ 标注方法：
A
A
A
A
☆ 注意问题：
A
A
① 两剖切平面的转折处不应与图上的轮廓线重合，
在剖视图上不应在转折处画线。
② 在剖视图内不能出现不完整的要素。只有当两个
要素有公共对称中心线或轴线时，可以此为界各
画一半。 ☆ 适用范围：
当机件上的孔槽及空腔等内部结构不在同一
平面内时。
⑤ 不需在剖面区域中表示材料的类别时，剖面符 号可采用通用剖面线表示。通用剖面线为细实 线，最好与主要轮廓或剖面区域的对称线成 45°角；同一物体的各个剖面区域，其剖面线 画法应一致。
制图-剖视图.PPT课件
制图-剖视图.
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误
绘制剖视图与剖面图PPT课件
第37页/共58页
图14-14
第38页/共58页
（3）开启
正交模式，充 分利用对象捕 捉与对象追踪 功能绘制内部 轮廓线及俯视 图中的圆柱凸 台，完成主视 图与俯视图的 绘制，如图 14-15所示。 其命令行操作 如下：
第39页/共58页
图14-15
第40页/共58页
图14-16
第41页/共58页
当实体模型的
内剖形状层次
较多，用一个
剖切平面不能
全部显示出来
时，可以用一
组互相平行的
A
剖切平面依次 A
A
将其切开，这
样所得的剖视
图即是阶梯剖
第21页/共58页
图1中同时使 用斜剖、旋 转剖和阶梯 剖进行表达 的剖视图即 是复合剖视 图。局部剖 与旋转剖的 复合剖视图 如图14-8
第30页/共58页
上机实战
• 绘制局部剖视图 • 绘制轴的移出剖面图
第31页/共58页
本课上机实战将通过两个实例分别绘制局部剖 视图与移出剖面图，读者在练习过程中应参照课 堂讲解中所提出的绘制原则，掌握剖视图与剖面 图的绘制方法，区分剖视图与剖面图的不同之处。
第32页/共58页
绘制局部剖视图
本实例将绘 制如图14-11所 示座体模型的局 部剖视图，绘制 结果如图14-12 所示。通过本例 的练习，读者将 了解并掌握剖视 图的基本绘制过 程与方法。
在表达物体内部结构时采用虚线，而物体的内部 结构也比较复杂时，视图中就会出现许多与其他轮 廓线交错重叠的虚线，从而影响图形的清晰，不利 于看图，而且在标注尺寸时也不方便。为了解决这 个问题，国家标准《机械制图》中规定了剖视图的 表达方法。
第6页/共58页

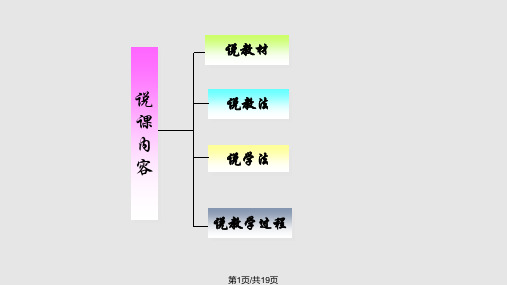

说课剖视图PPT课件
请同学们在学习卷中记录对本节课的学习体验，并请 一些同学来说一说，谈一谈自己的感觉，共同交流。
1、今天学习的主要内容是：
2、对于本节课的知识点和练习作业，我感觉（
）
Ａ：很容易，有兴趣；
Ｂ：不太难，与同学合作很开心；
Ｃ：基本上ＯＫ，有些问题经过请教后，现在懂了；
Ｄ：还是有些还明白，我需要帮助的地方是
3、在学习过程中，对老师的教学方法有什么建议：
教学的难点：（1）绘制剖视图时容易错画及漏画线的现象； （2）剖面区域的确定。
第5页/共19页
二、说教法
依据新课程的核心理念“一切为了学生的发展”以及“带着学生 走向知识”，在教学中我采取了以下几种方法：
1、直观教学法
剖视图的概念性较强，学生理解起来较困难,为了增强学习兴趣，吸引学生的 注意力，在这部分内容的学习过程之中，我准备运用模型，多媒体课件及动画 演示等直观教学法，让学生对剖视图概念学习由理论讲解过渡到形象地直观感 受，从而使学生对剖视图的概念及形成有更加形象、直观、生动的理解。
第6页/共19页
三、说学法
学习方法: 叶圣陶先生说：“教学成功与否关键在于学法的指导。”
自主学习
探究学习
合作学习
通过自我阅读，提出 问题，解决问题，学会对 知识的归纳和理解。
通过知识的讲授，课件的 生动演示，让学生自己观 察、思考达到深刻领会并 灵活运用知识的目的。
让学生积极参与课堂教学、 小组讨论，充分调动学生 的积极性，增强学生的创 新意识。
第7页/共19页
温故知新，复习提问（2分钟）
四
情景设置，导入新课（5分钟）
说
教
师生合作，探究新知（12分钟）
学
知识运用，巩固加深（16分钟）
剖视图课件
分类
适用情况
注意事项
剖视图: 主要
用于表 达机件 的内部 结构形 状
全剖视图
半剖视图
局部剖视 图
用于表达机件 的整个内形（剖 切面完全切开机 件）
用于表达机件 有对称平面的外 形与内形（以对 称中心线分界）
用于表达机件 的局部内形和保 留机件的局部外 形（局部剖切）
用单一剖切面、几个平行的剖
切平面、几个相交的剖切面剖切 都可获得这三种剖视图。
视图 剖视图 断面图 其他规定画法和简化画法 综合运用举例
问题：当机件的内部形状较复杂时，视图上将出现许多虚 线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
剖视图
剖视图的概念 画剖视图的方法和步骤 剖切面种类 剖视图的种类
剖视图的概念
假想用一剖切面（平面或柱面）剖开机件， 移去观察者和剖切面之间的部分，将其余部分向 投影面投射所得的图形称为剖视图（简称剖视）。
（3）用单一剖切柱面（其轴线垂直于基本投影面） 剖切。
2．几个平行的剖切平面
用几个平行的剖切平面剖切机件。
动画
不完整要素
在剖视图中，一般不 应出现不完整的孔、槽等 要素。
剖出不完整要素
当两个要素在图形上具 有公共对称线或轴线时，可 各画一半。
剖视图标注
粗短画 在剖切平面的起、迄和转折处画出粗短画
• 想象哪部分被剖切到？哪些部分投射时可看到？
• 在剖面区域内画上剖面符号,标注剖视图名称。
画剖视图应注意的问题：
1.剖面区域: 在剖视图中，剖切面与机件接触的部分
称为剖面区域。剖面区域内要画出剖面符号。不同的材 料用不同的剖面符号表示。
各种材料的剖面符号（摘录）
2.剖切假想性
任务二机体三视图绘制——剖视图画法.ppt
二、剖视图的画法
1、确定剖切平面的位置。为了使主视图中的内孔可见， 并反映实际大小，剖切平面应平行于正面并通过对称中 心线。
2、在作图时要想清剖切后的情况。哪些部分移走了？ 哪些部分留下了？哪些部分切着了？切着部分的截面形 状是什么样的？
3、将剖面区域画上剖面符号。视剖面区域的大小而已， 通常可取2 ～ 4mm，同一物体的各个剖面区域，其剖面 线画法应一致。
3-2-1 剖视图的形成过程及基本概念
当机件的内部结构比较复杂时，视图中的细虚线 较多，这些细虚线以及它们与实线之间往往重叠交错 ，影响了图形的清晰度，既不便于画图、看图，也不 便于标注尺寸。为了解决这些问题，国家标准规定了 剖视图的基本表示法。
3-2-1 剖视图的形成过程及基本概念
问题引出
虚线表达 内部结构
学习情境三 组合体视图绘制
任务二 机体三视图绘制 ——剖视图画法
剖视图画法
【学习目标和要求】 掌握剖视图的形成过程及基本概念； 掌握剖视图的表示方法。 【知识目标】 剖视图的形成过程及基本概念。 【能力目标】 剖视图ቤተ መጻሕፍቲ ባይዱ表示方法。
剖视图画法
相关知识： 3-2-1 剖视图的形成过程及基本概念 3-2-2 剖视图的表示方法
一、剖视图的形成
剖切面
剖切平面的位置：剖切平面应平行于投影面且通过孔的 轴线、槽的对称面。
为部观
剖分察
视向者 假
图投和 想
。影剖 用
面切剖
投面切
影 ， 所 得 到 的 图 形 称
之 间 的 部 分 ， 将 余 下
平 面
剖 开 机 件 、 移 去
二、剖视图的概念
P
视图
结果：由于主视图采取了
全套机械制图教学课件-18 剖视图
不得与任何线重合
A
例:
不能穿 空而过
A
不能超出轮廓线
形体已表达清楚, 形体已表达清楚, 虚线不再画出
8
斜剖视图 斜剖视图
剖切平面不平行于 任何基本投影面. 任何基本投影面.
B–B
斜剖视
在不致引起误解时, 在不致引起误解时, 允许将图形旋转并标注. 允许将图形旋转并标注. B–B B
局部剖视 B 斜剖视图也可安放在 其他适当位置. 其他适当位置. B–B A A–A 全剖视 A
剖切位置(剖切平面的迹线位置) 剖切位置(剖切平面的迹线位置) Cutting line 剖切平面 Cutting plane 剖视图 Section 断面图 Cut 剖面区域 Section area 剖切符号 Cutting symbol
11
例:
A—A
A
A
12
4.剖视种类的选择 4.剖视种类的选择
投影面 投影图 剖切面
3.在哪儿剖(位置) 3.在哪儿剖(位置) 在哪儿剖
剖切平面应通过孔的轴线, 剖切平面应通过孔的轴线, 机件的对称面等, 机件的对称面等, 避免产生不完整的结构要素. 避免产生不完整的结构要素.
剖切位置线 投影面
4.怎样剖(方式方法) 4.怎样剖(方式方法) 怎样剖
依内外形的形状特点及复杂程度而定. 依内外形的形状特点及复杂程度而定.
投影面 投影图 剖切面
将余下的部分机件向投影面 完全投影 与剖切平面接触的部分(断口)画剖面 与剖切平面接触的部分(断口) 符号 这样所得到的图形称作剖视图. 这样所得到的图形称作剖视图.
剖切位置线 投影面
3
2.为什么剖(原因) 2.为什么剖(原因) 为什么剖
表达机件的内部形状 避免虚线(重影)造成 避免虚线(重影) 的层次不清 虚线不能标注尺寸
A
例:
不能穿 空而过
A
不能超出轮廓线
形体已表达清楚, 形体已表达清楚, 虚线不再画出
8
斜剖视图 斜剖视图
剖切平面不平行于 任何基本投影面. 任何基本投影面.
B–B
斜剖视
在不致引起误解时, 在不致引起误解时, 允许将图形旋转并标注. 允许将图形旋转并标注. B–B B
局部剖视 B 斜剖视图也可安放在 其他适当位置. 其他适当位置. B–B A A–A 全剖视 A
剖切位置(剖切平面的迹线位置) 剖切位置(剖切平面的迹线位置) Cutting line 剖切平面 Cutting plane 剖视图 Section 断面图 Cut 剖面区域 Section area 剖切符号 Cutting symbol
11
例:
A—A
A
A
12
4.剖视种类的选择 4.剖视种类的选择
投影面 投影图 剖切面
3.在哪儿剖(位置) 3.在哪儿剖(位置) 在哪儿剖
剖切平面应通过孔的轴线, 剖切平面应通过孔的轴线, 机件的对称面等, 机件的对称面等, 避免产生不完整的结构要素. 避免产生不完整的结构要素.
剖切位置线 投影面
4.怎样剖(方式方法) 4.怎样剖(方式方法) 怎样剖
依内外形的形状特点及复杂程度而定. 依内外形的形状特点及复杂程度而定.
投影面 投影图 剖切面
将余下的部分机件向投影面 完全投影 与剖切平面接触的部分(断口)画剖面 与剖切平面接触的部分(断口) 符号 这样所得到的图形称作剖视图. 这样所得到的图形称作剖视图.
剖切位置线 投影面
3
2.为什么剖(原因) 2.为什么剖(原因) 为什么剖
表达机件的内部形状 避免虚线(重影)造成 避免虚线(重影) 的层次不清 虚线不能标注尺寸
工程制图——剖视图课件
电子产品的剖视图
总结词
展示电子产品的内部结构
详细描述
对于一些复杂的电子产品，如手机、电脑等，剖视图可以清晰地展示其内部结构和工作 原理，帮助工程师进行故障排查和维修。
05
剖视图的注意事项与常见错 误
注意事项
选择合适的剖切位置
剖切位置应能清楚地表 达物体的内部结构，同 时避免过多地剖切到物
体的内部细节。
进阶习题2
根据已知的多个视图，将它们组合成一 个完整的剖视图。
综合练习
综合练习1
绘制一个完整的机械产品生命周期的剖视 图，包括设计、制造、装配和使用阶段的剖 视图。
综合练习2
根据实际项目需求，绘制一个大型工程项 目的剖视图，要求展示项目的整体结构和各 个阶段的剖视图。
THANKS
局部剖视图适用于仅需要展示物体某 一特定部分的内部结构的情况。在局 部剖视图中，剖切平面仅穿过物体的 某一部分。
旋转剖视图
总结词
通过两个相交的剖切平面展示物体的内部结构，并常常需要将图形旋转以正确理 解。
详细描述
旋转剖视图常用于展示物体的内部结构，特别是当物体的某个部分位于其他部分 的下方或者被其他部分遮挡时。在旋转剖视图中，两个剖切平面相交，并且常常 需要将图形旋转以正确理解。
保持剖面线的一致性
在同一个视图中的剖面 线应保持一致，以避免
混淆和误解。
标注清晰
对剖切的位置和方向应 进行明确的标注，并注 明剖视图的名称，如
A-A剖视图。
常见错误及纠正方法
剖切位置不当
01
如剖切位置过高或过低，无法清楚地表达物体 的内部结构。纠正方法：选择合适的剖切位置
，确保能够清楚地表达物体的内部结构。
