聚合物的结构与介电性能
降低聚合物材料介电常数的方法
① 增加聚合物材料的自由体积
含萘结构的芳基 醚聚合物有较大 的萘结构侧基， 能增加聚合物材 料的自由体积， 从而降低材料介 电常数。
含萘结构的芳基醚聚合物
Z E S，NEW CHEMICAL MATERIALS，2007，35(7):11.
降低聚合物材料介电常数的方法
介电常数ε范围 2-2.3 2.3-3.0 3.0-4.0 4.0-7.0
15
1.分子结构
• 分子聚集态结构的影响： • 玻璃态：链段运动被冻结，结构单元上的极性基团取向受链 段牵制，取向能力低，对介电常数影响小 • 高弹态：链段活动能力大，极性基团取向受链段牵制较小， 对介电常数影响大。高弹态下，介电常数、损耗角大于玻璃 态 介电常数 聚氯乙烯 聚酰胺 玻璃态 3.5 4.0 高弹态 15 5.0
聚氨酯 ABS树脂 氯丁橡胶 尼龙6
70-200
150-200 40-300 300 100-400
丁苯橡胶
丁基橡胶
20
30
尼龙66
PMMA
140-600
400-600
聚甲醛
聚邻苯二甲酸二丙烯酯
40
80
酚醛树脂
硝化纤维素
600-1000
900-1200
聚合物及多组分聚合物的结构与介电性能
聚合物的介电性能的影响因素
聚合物及多组分聚合物的结构与介电性能
聚合物介电性：聚合物在外电场的作用下， 由于分子极化引起电能的储存和损耗的性质。
表征方式
介电常数 介电损耗
介电材料分类示意图
绝缘材料
电容器材料
压电材料 热释电材料
铁电材料
聚合物及多组分聚合物的结构与介电性能
极化：在外电场的作用下，电介质分子或者其中 某些基团中电荷分布发生相应变化。
3.添加剂 改性BaTiO3/EPR复合材料的电性能
实验
BaTiO3粉末 1wt%KH550偶联剂和 丙酮 环氧树脂 混合均匀 对BaTiO3进行表面处理
冷压
热压固化
BaTiO3/EPR复合材料
电导率分析
随着BaTiO3含量 随着频率
，电导率
，电导率
填料的加入，增加了陶瓷-聚合 物界面区域，而界面区域的电 导率大于单相本身的电导率
Q0
定义：含有电介质的电容器 电容与相应真空电容器的电 容比。真空的ε 等于1，空气 的ε 接近1，大多数非极性高 聚物的ε 为2左右，极性高聚 物的ε 为2～10。（2.6 ～ 3.8）QFra bibliotek介电损耗
在交变电场中，电介质由于消耗部分电能而 发热的现象。 在交变电场中，介电常数可以写成复数形式
-i
结构
频率与温度
添加剂
1.分子结构 （1）极性：偶极取向极化对介电性质影响最大。极性 越大，tanδ越大。
聚偏氟乙烯（PVDF）具有较高的介电常数。由于分子链中H原子与 F 原 子的电负性不同，会在 PVDF 分子链中产生偶极矩。在外加电场的作用 下，PVDF分子中正、负电荷中心发生分离，产生电偶极矩，发生取向 极化。
聚合物名称 聚四氟乙烯 聚乙烯 聚丙烯 四氟乙烯-六氟乙烯共聚 tanδ*104 <2 2 2-3 <3 聚合物名称 环氧树脂 硅橡胶 氯化聚醚 聚酰亚胺 tanδ*104 20-100 40-100 100 40-150
聚苯乙烯
交联苯乙烯 聚砜 聚碳酸酯 天然橡胶
1-3
5 6-8 9 2-30
聚氯乙烯
高介电常数材料的应用
1.高储能密度电容器的介电材料 2.高压电缆均化电场的应力锥材料 3.嵌入式微电容器 4.人工肌肉和药物释放智能外衣材料
高tanδ值材料的应用
① 高聚物的高频干燥 ② 塑料薄膜高频焊接 ③大型高聚物制件的高频热处理
低介电常数材料 应用方面
RC =2ρε(4L2/ P2 +L2/ T2) ρ:金属线电阻率, ε:线间绝缘层的介电常数, P :金属线间距离, L :连线长度, T :线的厚度
②对称氟取代
氟原子具有较强的电负性, 可以降低高 分子的电子和离子的极化率, 达到降低 高分子介电常数的目的。同时, 氟原子 的引入降低了高分子链的规整性, 使得 高分子链的堆砌更加不规则, 分子间空 隙增大而降低介电常数。含氟聚酰亚胺 材料的介电常数为2.3 ～ 2 .8.
赵春宝,绝缘材料，2010：33
降低聚合物材料介电常数的方法
③生成纳米微孔材料
采用物理发泡制备微孔PI，当孔洞 含鼠为4 0 % 时, IP 的介电常数可 降至1. 7 , 同时膜的物理化学性能 变化不大。
Berned, Adv Mater,2002:1041
2.频率与温度
εs
ε’
tanδ
ε∞
ε”
log ω
2.频率与温度
在研究尼龙 610 的介电性能的过程中发现，在100Hz时，介 电常数和损耗因子随温度增加而迅速增大；而在1MHz 时，介 电常数随温度变大而变大的趋势减弱，损耗因子随温度增大 先增大后减小。[1]
[1]X P., Z X. Y.[J]. European Polymer Journal, 2011, 47(5): 1031-1038.
不同BaTiO3含量对BaTiO3-Epoxy 复合材料 的电导率随频率的变化
介电损耗分析
★随着BaTiO3含量 ，介电损耗 但是在体积含量低30 vol% 时， 介电损耗小 ★随着频率 ,介电损耗
填充量过高，会使填料分散不 均匀，增加其界面极化，因此 介电损耗增加。
不同BaTiO3 含量对BaTiO3-Epoxy 复合材料的 介电损耗的影响
极 化 类 型
电子极化
原子极化
取向极化 界面极化
聚合物及多组分聚合物的结构与介电性能
电子极化
价电子云 相对原子 核的位移
极化过程：10-15~10-13s
聚合物及多组分聚合物的结构与介电性能
原子极化
分子骨架在 外电场下发 生变形
极化过程一般 10-13s
聚合物及多组分聚合物的结构与介电性能
取向极化
介电常数是宏观物理量,反映了电介质的极化能力,大小 由材料本身的性质决定。在外电场下电介质材料的极化 作用越强,介电常数就越大。
表1 不同极性高分子材料的分子偶极矩和介电常数范围
聚合物类型 非极性高分子 弱极性高分子 中等极性高分子 强极性高分子
分子偶极矩u范围 u=0 0<u<0.5D 0.5D<u<0.7D u>0.7D
极性分子 延外场方 向排列
极化过程一般 10-9s
聚合物及多组分聚合物的结构与介电性能
界面极化
产生于非 均相介质 界面处
在外电场的作用下，电 介质中的电子或离子在 界面处堆积的结果。
极化需时几分之一 至几 分钟，甚至更长。
介电常数
C Q /U Q Q0 Q C0 Q0 / U Q0 Q0
介质损耗角正切
tan
介电损耗产生的原因
电导损耗
导电载流子 产生导电电 流 消耗电能转 化为热能
取向极化时，存在 克服偶极子转向的 粘滞阻力，消耗电 能，转化为热能
偶极的取 向极化 能量 交换
变形极化时，当电 场频率与原子或电 子的固有频率相同 时，发生共振吸收
常见聚合物tanδ(20℃，50Hz)
第7章__聚合物的电讲解
3 高聚物的介电损耗 3 .1 交变电场与介电损耗 在交变电场中电介质消耗一部分电能而发热的 现象称为介电损耗。 非极性聚合物以电导损耗为主， 极性聚合物以偶极损耗为主.
在交流电场下的介电常数：
实数部分ε’表示与电场同相位的极化，反映电 能的储存，为实验测得的介电常数。虚数部 分ε’’是与电场相差900的极化，反映损耗的能 量，称为损耗因子
第7章 聚合物的电学性能
绝大多数高分子材料具有优良的电绝缘性能。 从日常的电线、电缆绝缘材料到电子附件的 绝缘包封材料均得到广泛的应用，其体积电 阻率范围宽达26个数量级。
高分子半导体、导体、超导体、光导体和 驻极体
聚合物的电学性能是指聚合物在外 加电场作用下的行为，包括在交变电 场中的介电性能，在弱电场中的导电 性能，在强电场中的电击穿及聚合物 表面的静电现象。
7.1 聚合物的介电性能 1 高分子的极化
在外加电场作用下聚合物分子中的电荷分 布发生变化，表现出使分子的偶极矩增大 的现象，称为极化。
极化方式： 电子极化：价电子发生位移 原子极化：原子核发生位移 偶极极化：产生分子取向 界面极化：电子或离子在两相界面上聚集
取向极化 被”冻结”,就 得到驻极体
非极性分子仅产生电子极化和原子极化，称为 变形极化或诱导极化
e电子极化率， a原子极化率
极性分子在电场中取向而产生取向偶极矩
极性分子除在外电场中产生的总偶极矩：
2 聚合物介电常数ε 介电常数ε衡量极化的程度。 介电常数是指电介质在电极极板间的电容c 与在真空中的电容co的比值，是一个无因 次量：
极化程度越大． 介电常数越大， 绝缘性能越差
2.1 高分子结构与 介电常数
2.1.1 高分子极性越大, 介电常数越大
常见高聚物的介电常数
计算值
2.20 2.15 2.55 2.82 2.0 3.20 2.94 3.45
实验值
高聚物
2.3 2.2 2.55 2.6 2.1 2.25 2.6/3.7 3.4
聚α-氯代丙烯酸乙酯 聚甲基丙烯酸乙酯 聚丙烯腈 聚甲醛 聚苯醚 聚对苯二甲酸乙二酯(无定型) 聚碳酸酯 聚已二酰已二胺
计算值
3.20 2.80 3.26 2.95 2.65 3.40 3.00 4.14
''随频率增加存在极大值， ε″
并且，频率较高和较低时为零。
ε′(T1) ε′(T1)
ε′(T1)
ε″(T1) ε″(T1)
ε″(T1)
T1＜T2＜T3
ω
§8-1 高聚物的介电性
△温度对高聚物介电性的影响
对非极性高聚物，温度升高，介电常数下降；对极性高聚物，随温度的升高而出现峰
值。
1
介电2.40
实验值
3.1 2.7/3.4
3.1 3.1 2.6 2.9/3.2 2.6/3.0 4.0
§8-1 高聚物的介电性
▲高聚物的介电损耗（dielectric loss）
△定义 是电介质在交变电场的作用下，将一部分电能转变为 热能而损耗的现象。一般用损耗角的正切值表示。
tan
W VIC
每周期内介电损耗的能量 '' 每周期内介电储存的能量 '
极化机理
电子云的变形
各原子之间的相对位移
极性分子（或偶极子）沿电场方 向转动，从优取向 载流子在界面处聚集产生的极化
特点
极快，10－12～10－15s；无能量损耗； 不依赖温度和频率
稍快， 10－12s；损耗微量能量；不依 赖温度
聚合物的构造与物理化学性质分析方法
高分子吸附剂可用于水处理， 去除重金属离子。
聚合物材料可用于制造可降 解塑料，减少白色污染。
高分子絮凝剂可用于废水处 理，提高水质。
高分子材料在土壤修复中也有 广泛应用，如修复土壤污染和
重金属污染等。
汇报人：XX
聚合物的应用：塑料、纤维、橡胶等材料
聚合物的结构由单体分子通过聚合反应形成 聚合物的结构决定了其物理化学性质和应用领域 聚合物的结构可以分为线型、支链型和网状型 聚合物的结构可以通过化学分析、光谱学和X射线衍射等方法进行表征
聚合反应：通过单体分子间的反应生成高分子化合物 聚合机理：自由基、离子型、配位聚合等不同聚合机理 聚合条件：温度、压力、浓度等对聚合反应的影响 聚合方法：本体聚合、溶液聚合、乳液聚合和悬浮聚合等不同合成方法
聚合物的加工性能：聚合物可以通过各种加工技术，如挤出、注塑、吹塑等，制备成各种形状 和尺寸的制品。
聚合物的功能性：聚合物可以通过添加填料或功能性添加剂来赋予其特定的功能，如导电、抗 菌、防紫外线等。
药物控制释放材料
组织工程和再生医学中的 支架材料
医疗诊断和成像技术中的 高分子材料
生物医用高分子材料在医 疗器械和设备中的应用
介电常数：聚合物在电场中的极化程度可以用介电常数来衡量，介电常数越高，聚合物的介 电性能越好。
静电：聚合物可以积累静电，其带电性能取决于其分子结构和环境条件。
导热性：聚合物的导热性能较差，其导热性能与分子链的刚性和分子间的相互作用有关。
热容：聚合物的热容取决于其化学结构和链段运动
热膨胀：聚合物在加热时会发生膨胀，热膨胀的程度取决于聚合物的种类和结晶度
XX,a click to unlimited possibilities
聚合物的结构与介电性能
聚合物的结构与介电性能
聚合物是一种由大量相同或不同的单体分子通过化学键连接而成的高分子化合物。
聚合物的结构与介电性能密切相关，下面将从分子结构、晶体结构以及分子取向对聚合物的介电性能的影响进行探讨。
首先，聚合物的分子结构对其介电性能有显著影响。
聚合物分子可以分为线性聚合物、分支聚合物和交联聚合物等。
一般来说，线性聚合物的分子结构较为有序，分子排列较为紧密，因此具有较高的介电常数。
而分支聚合物和交联聚合物由于分子结构的复杂性，分子排列较为松散，因此介电常数较低。
其次，聚合物的晶体结构也对介电性能有重要影响。
在晶体结构有序的聚合物中，分子呈现紧密排列的状态，因此分子间相互作用强，介电常数较高。
例如，聚丙烯、聚乙烯等线性聚合物，由于其晶体结构有序，具有较高的介电常数。
而在无规共聚物等非晶态聚合物中，由于分子排列无序，分子间作用较弱，介电常数较低。
最后，分子取向也会对聚合物的介电性能产生影响。
聚合物分子在加工成膜或注塑成型过程中，往往受到流动场的作用，导致分子取向发生改变。
在分子取向较好的聚合物中，分子间的排列更加紧密，分子之间的相互作用增强，因此介电常数较高。
例如，在聚乙烯薄膜的制备过程中，通过拉伸使分子取向，可以显著提高其介电常数。
综上所述，聚合物的结构与介电性能密切相关。
分子结构的有序性、晶体结构的有序性以及分子取向对聚合物的介电常数有重要影响。
在材料设计中，可以通过调控聚合物的分子结构、晶体结构以及分子取向的方法来改变其介电性能。
聚合物电学性能
Chapter10 聚合物的电性能
• 热合PVC等极性材料是适宜的。而PE薄膜等非极 性材料就很难用高频热合。
• 轮胎经高频热处理消除内应力，可大幅度延长使 用寿命。
• 塑料注射成型时常因含水而产生气泡，经高频干 燥能很好解决这个问题。
Chapter10 聚合物的电性能
(3)高聚物的介电松弛谱
□ 高分子分子运动的时间与温度依赖性可在其介电性质上得 到反映。借助于介电参数的变化可研究聚合物的松弛行为。
以上两种极化统称为变形极化或诱导极化 其极化率不随温度变化而变化，聚合物在高频区均能发生变 形极化或诱导极化
Chapter10 聚合物的电性能
• 偶极极化（取向极化）：
是具有永久偶极矩的极性分子沿外场方向排列的现象。极 化所需要的时间长，一般为10-9s，发生于低频区域。
(a)无电场
（b）有电场
图1 偶极子在电场中取向
Chapter10 聚合物的电性能
三、影响聚合物介电性能的因素
• 高分子材料的介电性能首先与材料的极性有关。 这是因为在几种介质极化形式中，偶极子的取向 极化偶极矩最大，影响最显著。
• 决定聚合物介电损耗大小的内在因素： ①分子极性大小和极性基团的密度 ② 极性基团的可动性
Chapter10 聚合物的电性能
Chapter10 聚合物的电性能
• 介电损耗温度谱示意图
在这些图谱上，高聚物的介电损耗一 般都出现一个以上的极大值，分别对 应于不同尺寸运动单元的偶极子在电 场中的介电损耗(因偶极子的取向极化 过程伴随着分子运动过程，运动模式 各异，其松弛时间也不一致,其受阻程 度不同)按照这些损耗峰在图谱上出现 的先后，在温度谱上从高温到低温， 在频率谱上从低频到高频，依次用、 、命名。

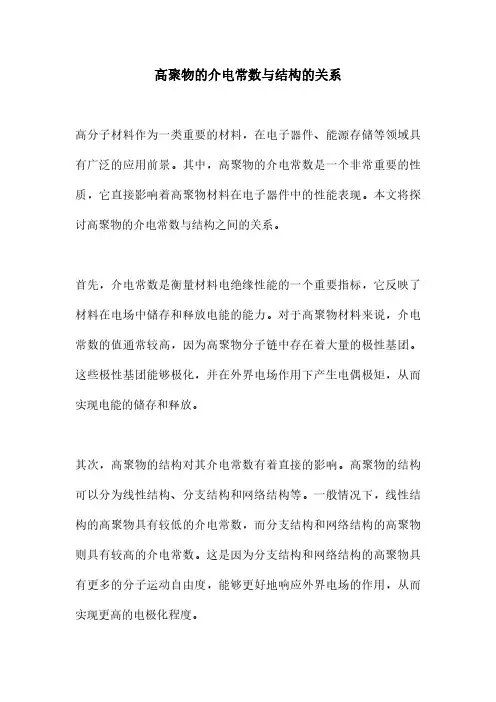

高聚物的介电常数与结构的关系
高聚物的介电常数与结构的关系高分子材料作为一类重要的材料，在电子器件、能源存储等领域具有广泛的应用前景。
其中，高聚物的介电常数是一个非常重要的性质，它直接影响着高聚物材料在电子器件中的性能表现。
本文将探讨高聚物的介电常数与结构之间的关系。
首先，介电常数是衡量材料电绝缘性能的一个重要指标，它反映了材料在电场中储存和释放电能的能力。
对于高聚物材料来说，介电常数的值通常较高，因为高聚物分子链中存在着大量的极性基团。
这些极性基团能够极化，并在外界电场作用下产生电偶极矩，从而实现电能的储存和释放。
其次，高聚物的结构对其介电常数有着直接的影响。
高聚物的结构可以分为线性结构、分支结构和网络结构等。
一般情况下，线性结构的高聚物具有较低的介电常数，而分支结构和网络结构的高聚物则具有较高的介电常数。
这是因为分支结构和网络结构的高聚物具有更多的分子运动自由度，能够更好地响应外界电场的作用，从而实现更高的电极化程度。
此外，高聚物中的官能团和侧链结构也会对介电常数产生影响。
官能团和侧链结构的引入可以改变高聚物的极性，从而影响其分子极化能力。
一些具有极性官能团的高聚物，如羟基、酮基和醚基等，在外界电场作用下能够更容易地产生分子极化，从而具有较高的介电常数。
最后，高聚物的晶型结构和晶化程度也会对介电常数产生一定的影响。
晶型结构的不同会导致高聚物分子链的排列方式发生变化，从而影响其分子极化能力。
晶化程度的提高则意味着高聚物分子链的有序程度增加，分子极化能力也相应增强，因此介电常数也会有所增加。
综上所述，高聚物的介电常数与其结构密切相关。
高聚物的结构、官能团和晶型结构等因素都会对介电常数产生影响。
对于高聚物材料的设计和制备来说，需要充分考虑这些因素，以达到所需的介电常数和电子器件性能要求。
随着对高分子材料性质研究的不断深入，相信我们对高聚物的介电常数与结构之间的关系会有更深入的认识。
聚合物的结构与介电性能
电子极化
极
化
原子极化
类
取向极化
型
界面极化
聚合物及多组分聚合物的结构与介电性能
电子极化
价电子云 相对原子 核的位移
极化过程：10-15~10-13s
聚合物及多组分聚合物的结构与介电性能
原子极化
分子骨架在 外电场下发 生变形
极化过程一般 10-13s
聚合物及多组分聚合物的结构与介电性能
取向极化
极性分子 延外场方 向排列
• 玻璃态：链段运动被冻结，结构单元上的极性基团取向受链 段牵制，取向能力低，对介电常数影响小
• 高弹态：链段活动能力大，极性基团取向受链段牵制较小， 对介电常数影响大。高弹态下，介电常数、损耗角大于玻璃 态
介电常数 聚氯乙烯
聚酰胺
玻璃态 3.5 4.0
高弹态 15 5.0
2.频率与温度
εs
ε’
ε”
氟原子具有较强的电负性, 可以降低高 分子的电子和离子的极化率, 达到降低 高分子介电常数的目的。同时, 氟原子 的引入降低了高分子链的规整性, 使得 高分子链的堆砌更加不规则, 分子间空 隙增大而降低介电常数。含氟聚酰亚胺 材料的介电常数为2.3 ～ 2 .8.
赵春宝,绝缘材料，2010：33
降低聚合物材料介电常数的方法
不同BaTiO3含量对BaTiO3-Epoxy 复合材料 的电导率随频率的变化
介电损耗分析
★随着BaTiO3含量 ，介电损耗 但是在体积含量低30 vol% 时， 介电损耗小
★随着频率 ,介电损耗
➢ 填充量过高，会使填料分散不 均匀，增加其界面极化，因此 介电损耗增加。
不同BaTiO3 含量对BaTiO3-Epoxy 复合材料的 介电损耗的影响
高分子物理知识点
高分子物理知识点高分子物理是研究聚合物分子在物理场中的行为和性质的学科。
聚合物是由一些单体分子通过化学键结合而成的巨大分子，其分子量多数达到百万或以上。
高分子物理的研究范围主要包括聚合物的物理结构、热力学性质、电学性质、机械性质、输运性质、光学性质等方面。
一、聚合物的物理结构聚合物的物理结构是指聚合物高分子链的构象状态。
聚合物高分子链的构象状态受到其化学结构、聚合反应的条件、处理温度等多种因素的影响。
根据高分子链形态的不同，可将聚合物的物理结构分为直线型、支化型和交联型。
1. 直线型聚合物物理结构直线型聚合物是高分子链结构较为简单、规则的聚合物。
它通常由一根直线型链构成，其中的结构单元重复出现，链端没有分支或交联结构。
高分子的线密度、分子量和分子结构对其物理性质有很大的影响。
2. 支化型聚合物物理结构支化型聚合物指非直线型、分子链有分支结构的聚合物。
分支结构对于聚合物的物理性质有很大的影响，由于支化结构的存在，使得聚合物高分子链的平均距离更大，聚合物的分子间距离变大，导致其性能发生变化。
支化型聚合物化学结构和分支类型的不同，会对聚合物的物理性质产生巨大的影响。
3. 交联型聚合物物理结构交联型聚合物是由互相交联的高分子链构成的聚合物。
它们通常具有三维结构，分子间有交联点连接。
交联型聚合物的物理性质比支化型聚合物更为复杂。
不同交联密度、交联桥、交联方式等会对其物理性质产生很大的影响。
二、热力学性质聚合物的热力学性质主要包括相变、热力学函数、相平衡、玻璃化转变等方面。
1. 相变相变是指物质从一个物理状态到另一个物理状态的变化。
聚合物相变通常指聚合物高分子间和高分子和外界环境间的相变。
聚合物的相变通常与聚合物的物理结构、温度和压强等相关。
2. 热力学函数热力学函数是描述物质宏观性质的基本物理量，它包括熵、焓、自由能等，具体热力学函数的选择取决于所研究的问题和体系。
3. 相平衡聚合物在不同温度和压强下处于不同的相态平衡中，可以通过研究相平衡来揭示聚合物的热力学性质。
高分子聚合物基本性能
高分子聚合物基本性能
高分子聚合物是一类由长链分子构成的化合物，具有许多特殊的物理和化学性质。
下面将介绍高分子聚合物的一些基本性能。
1. 强度和刚度
高分子聚合物的强度和刚度可以根据其分子结构和化学组成来衡量。
通常，高分子的分子量越高，其强度和刚度也越高。
此外，分子的排列和结晶性质也会对强度和刚度产生影响。
一些常见的高分子材料，如聚丙烯和聚乙烯，具有较高的强度和刚度，适用于结构性应用。
2. 耐热性和耐寒性
高分子聚合物的耐热性和耐寒性是衡量其在不同温度条件下性能稳定性的重要指标。
一些高分子聚合物材料在高温下可能会软化或熔化，而在低温下可能会变脆。
根据具体应用的需求，可以选择适合高温或低温环境的高分子材料。
3. 耐化学性
高分子聚合物通常具有较好的耐化学性，能够抵抗酸、碱、溶
剂等化学物质的侵蚀。
不同的高分子聚合物对于不同化学物质的耐
受性不同，因此在特定的环境中需选择适宜的高分子材料。
4. 电绝缘性和介电性能
由于高分子聚合物大多为非金属材料，它们具有良好的电绝缘
性能和介电性能。
这使得高分子聚合物广泛应用于电子和电气领域，例如制造绝缘材料和电子器件。
5. 可塑性和加工性
高分子聚合物具有良好的可塑性和加工性，能够通过热塑性或
热固性加工方式制成各种形状和尺寸。
这使得高分子聚合物成为理
想的塑料材料，广泛应用于注塑成型、挤出成型、吹塑等加工工艺。
以上是高分子聚合物的一些基本性能。
在选择和应用高分子材料时，需要根据具体需求和环境条件，综合考虑这些性能指标，以确保材料的可靠性和适用性。
聚合物的结构与性能
对应用做材料的高分子来说，关心的不是具体构型(左旋 或右旋)，而是构型在分子链中的异同，即全同(等规)、间 同或无规。
聚合物的结构与性能
Isotactic 全同立构
Syndiotactic 间同立构
Atactic 无规立构
结构规整 较规整 不规整
等规度(tacticity): 全同或间同立构单元所占的百分数
非反应性：－CH3、－OCH3， 如聚甲醛受热降解从端羟基开始，必须进行酯化或醚化以封端。
HO-CH2-O-CH2-O-CH2 CH3O-CH2-O-CH2-O-CH2
-O-CH2-O-CH2-OH 酯化
-O-CH2-O-CH2-OCH3
聚合物的结构与性能
反应性：－OH、－COOH、－NH2， 可进一步反应合成复杂结构
聚合物的结构与性能
一、（单根）高分子链的结构
高分子链结构的特点
●既简单又复杂； ●长而柔； ●分子量大而不均匀
聚合物的结构与性能
1.一级结构
1）.化学组成
结构术语
主链
支链
聚合物的结构与性能
端基
侧基
➢ 主链
(A) 碳链高分子
主链全部由碳原子组成
CH2
CH2
CH2
CH2
CH2
CH2
CH2
CH2
聚乙烯
聚合物的结构与性能
有机氟高分子的化学特性：
最好的化学稳定性： 高抗紫外线性、高耐候性、高耐化学性、高耐老化性 特异的表面性能—表面能最低： 拒水性好、拒油性好、耐沾污性好 理想的生物稳定性和生物相容性： 优异的光学性能： 可有低折射率、高透明性 优异的电学性能：
低介电常数、高绝缘性 有机氟高分子材料被誉为“有机材料之王”。
