建筑设备热水及燃气供应
4.3 热水系统
湖南工业大学
水泵的种类很多，有叶轮泵、容积泵、射流泵、气提泵，叶轮泵
较普遍。
叶轮泵按其工作原理分为：
离心泵：靠叶轮在泵壳内旋转，使水靠离心力甩出，从而
得到压力，将水送到需要的地方。 轴流泵：依靠旋转叶轮的翼形叶栅对绕流液体产生的升力 来传递能量。 混流泵：叶轮高速旋转，既产生离心泵的离心力，又具有 轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。

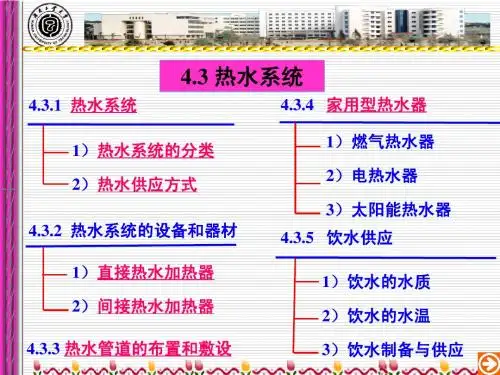

4.3 热水系统
4.3.1 热水系统 4.3.4 家用型热水器 1）燃气热水器
1）热水系统的分类
2）热水供应方式 4.3.2 热水系统的设备和器材 1）直接热水加热器 2）间接热水加热器 4.3.3 热水管道的布置和敷设
2）电热水器
3）太阳能热水器 4.3.5 饮水供应 1）饮水的水质 2）饮水的水温 3）饮水制备与供应
第4章 建筑给水
3）太阳能热水器
利用真空管集热，促使管内水温高于水箱水温，
因热水比冷水轻，形成对流，最终使水箱中的温 度达到使用所需的温度。
湖南工业大学
第4章 建筑给水
3）太阳能热水器
湖南工业大学
目前，技术水平最高的太阳能热水器是真空集热管太阳能热水器 优点：安全、节能、环保、经济。
缺点：不方便低层住户使用；安装复杂，如果安装不当，就会影
高层需装增压泵；安装不方便，要钻孔，安装排气扇。 【类型】根据排气方式可分为直排式
热水器、烟道式热水器、强排式热水 器和平衡式热水器。
第4章 建筑给水
1）燃气热水器
湖南工业大学
直排式热水器：易造成人身伤害事故，已被禁止生产。 烟道式热水器：安装时必须安装烟道，使用时要注意烟道排气通 畅，防止倒灌。 强排式热水器：运行时，烟气被强制排到室外，但燃烧时所需的 氧气仍取自室内。 平衡式热水器：对室内空气既不消耗，也不污染。但安装这样的 热水器需要像装空调一样预留通道。
热水给水和生活给水的异同——建筑设备
汽水混合加热器
立 式 热 水 锅 炉
间接热水加热器
• （1）容积式热水加热器：容积 式加热器贮存一定量的热水量， 用以供应和调节热水用量的变 化，使供水稳定均匀，它具有 加热器和热水箱的双重作用。 • （2）半容积式加热器：一般只 贮存10~20分钟存水量。体积缩 小，节省占地面积，运行维护 工作方便，安全可靠。 • （3）快速热水器：水—水快速 加热器和汽—水快速加热器。 • （4）半即热式热水加热器：此 种加热器是有限量贮水的加热 器，其贮水量很小，加热面积 大，体积小，占地面积很小， 是一种很好的加热设备。
热水系统主要由３部 分组成:
１
水加热器
２
热水管网
３
附属设备
热水供应系统的分类
• • • 1.局部热水供应系统 特点：供水范围小，热水分散制备，配水点较少，且和热源较近，热水管路 短，热损失小。 适用：适用于使用要求不高，用水点少且分散的建筑。 热源：宜采用蒸汽、煤气、炉灶余热或太阳能等。 2.集中热水供应系统 特点：供水范围大，热水集中制备，管道输送到个配水点。 适用：适用于使用要求高，耗热量大，用水点多且分布较密集的建筑。 热源：应首先利用工业余热、废热、地热和太阳热。热水的加热，贮存及输 送均集中于锅炉房。 3.区域热水供应系统 特点：供水规模大、设备集中、热效高、使用方便、对环境污染小 适用：适用于使用要求不高，用水点少且分散的建筑。 热源：建设小区锅炉房集中供应热水，或利用城市热网供水
热水给水和生活给水的 异同
建筑内部给水系统概述
热水供应也属于给水，与冷水供应的区别 是水温，必须满足用水点对水温、水量的要， 因此热水系统除了水的系统：管道、用水器具 等，还有“热”的供应，热源、加热系统等等。
给排水及采暖
给排水及采暖引言：给排水及采暖系统在建筑物中起着至关重要的作用。
它们负责供应干净的自来水，排泄污水，并为建筑物提供暖气和热水。
本文将介绍给排水及采暖系统的基本原理，主要组成部分以及常见问题和解决方案。
一、给水系统：1. 自来水供应：自来水是指经过处理后可以安全饮用的水源。
自来水系统包括水源、水处理设备、水管网络和供水设备。
自来水可以通过地下水、河水或湖水等源头供应，经过过滤、消毒等处理后，通过水管网络输送到建筑物中的各个水龙头和水器。
2. 给水管道：给水管道是将自来水输送到建筑物内各个用水点的管道系统。
这些管道应具有一定的抗压能力和耐腐蚀性。
传统的给水管道材料包括铸铁、铜和镀锌钢管，而现代常用的材料包括塑料管道和不锈钢管道。
3. 给水设备：给水设备包括水泵、水箱和水表等。
水泵负责提供足够的水压，保证自来水能够顺利流出。
水箱用于储存备用水源，以应对停水等突发情况。
水表用于计量用水量，方便水费结算。
二、排水系统：1. 污水排放：污水排放是指将使用后的污水从建筑物排放到污水处理厂或其他处理设施进行处理的过程。
排水系统包括下水道网络、排水管道和污水处理设备等。
2. 下水道网络：下水道网络是整个城市或社区的污水排放系统。
它由主管道、支管道和检查井等组成，将各个建筑物的污水归集到污水处理厂。
3. 排水管道：排水管道是将建筑物内部产生的污水排入下水道网络的管道系统。
排水管道应具备良好的密封性和抗压能力，以防止污水泄漏和管道破裂等问题。
三、采暖系统：1. 供热原理：采暖系统通过将热能传递给建筑物中的空气或水来提供温暖。
常见的供热方式包括暖气片、地暖和热水供暖等。
供热原理包括燃气锅炉、电锅炉和地源热泵等。
2. 采暖管道：采暖管道是将热水或蒸汽输送到建筑物内不同区域的管道系统。
常见的材料包括铸铁管、钢管和塑料管道。
3. 采暖设备：采暖设备包括锅炉、热交换器和暖气片等。
锅炉负责加热水或产生蒸汽，供应给采暖管道。
热交换器用于将热能传递给空气或水。
建筑设备ppt8 采暖
民用建筑物及工业企业辅助建筑：不宜大 于0.3m/s。 工业建筑室内散热量少于23W/m2时,不宜 大于0.3m/s，室内散热量大于或等于 23W/m2时,不宜大于0.5m/s。
二、采暖系统的设计负荷
采暖室内、室外计算参数 3 室外空气计算温度：
采暖室外空气计算温度，应采用历年平均 不保证5天的日平均温度。
三、对流采暖系统
高层建筑热水采暖系统：
特点：水静压力大，与室外热网连接时，应 根据散热器的承压能力，外网的压力状况等 因素，确定系统的形式及连接方式。
分区式采暖系统：垂直方向分成二个或二个 以上的系统。 单双管混合系统：将散热器分成若干组，在 每组内采用双管形式，而组与组间采用单管 连接。（P137图8-11）
五、采暖系统的散热设备
铝制及钢(铜)铝复合散热器：结构紧凑、 重量轻、造型美观、热工性能好、承 压高。可用于开式系统及卫生间、浴 室等潮湿场所。热媒应为热水，不能 为蒸汽。 全铜水道散热器：耐腐蚀、适用于任何 水质的热媒、导热性好、强度好。采 用热水为热媒。
五、采暖系统的散热设备
塑料散热器：重量轻、节省金属、防腐 性好、是一种有发展前前途的散热器。 卫生间专用散热器：除散热外，兼顾装 饰及烘干毛巾等功能。
四、辐射采暖系统
低温辐射采暖 散热面与建筑结构合为一体。
根据安装位置分为：顶棚式、地板式、 墙壁式、踢脚板式
按构造分为：埋管式、风道式、组合式 见图8-2
四、辐射采暖系统
1 低温热水地板辐射采暖 具有舒适性强、节能、方便实施按 户热计量，便于住户二次装修。 可有效利用低温热源如太阳能、地 下热水、采暖和空调系统的回水、热泵 型冷热水机组、工业与城市余热和废热 等。
采
暖
一、采暖方式、热媒及系统分类
建筑热水量耗热量的计算及水加热和贮热设备规范要求
建筑热水量耗热量的计算及水加热和贮热设备规范要求1.1.热水量、耗热量和供热量计算（1）设计小时热水量计算q r h=Qh∕[1.163（t1^tι）p r] （4-12）式中q r h ------- 设计小时热水量（1/s）；Qh——设计小时耗热量（W）；t r——设计热水温度（°C）；tι——设计冷水温度（℃）;Pr——热水密度（kg/1）。
（2）设计小时耗热量的计算1）设有集中热水供应系统的居住小区的设计小时耗热量，当公共建筑的最大用水时时段与住宅的最大用水时时段一致时，应按两者的设计小时耗热量叠加计算；当公共建筑的最大用水时时段与住宅的最大用水时时段不一致时，应按住宅的设计小时耗热量加公共建筑的平均小时耗热量叠加计算。
2）全日供应热水的住宅、别墅、招待所。
培训中心、旅馆、宾馆的客房（不含员工）、医院住院部、养老院、幼儿园、托儿所（有住宿）等建筑的集中热水供应系统的设计小时耗热量式中Qh——设计小时耗热量（W）；m——用水计算单位数（人数或床位数）；q r——热水用水定额（1/人.d或1/床.d）应按《热水用水定额》表采用；C——水的比热,C=4187J/（kg•℃）；tr 热水温度，匕=60。
t1一一冷水温度，按《冷水计算温度》表采用；Pr -- 热水密度（kg/1）；Kh——小时变化系数，可按表4-7、表4-8、表4-9采用。
3）定时供应热水的住宅、旅馆、医院及工业企业的生活间、公共浴室、学校、剧院、体育馆（场）等建筑的热水供应系统的设计小时耗热量式中Qh——设计小时耗热量（W）；q h——卫生器具热水的小时用水定额（1/h）,应按《卫生器具的一次和小时热水用水定额及水温》表采用；c——水的比热容,c=4187J/（kg•℃）；t r——热水温度（℃）,按《卫生器具的一次和小时热水用水定额及水温》表采用；t1——冷水温度（°C）,按《冷水计算温度》表采用；Pr --- 热水密度（kg/1）；N0——同类型卫生器具数；b——卫生器具的同时使用百分数：住宅、旅馆，医院、疗养院病房，卫生间内浴盆或淋浴器可按70%—100%计，其他器具不计，但定时连续供水时间应不小于2h。
第九章-热水供应系统
第九章建筑内部热水供应系统§9-1 热水供应系统的分类、组成和供水方式9.1.1 热水供应系统的分类1 局部热水供应系统；2 集中热水供应系统；3 区域性热水供应系统9.1.2 热水供应系统的组成热水供应系统由下列部分组成，见图。
1热媒系统（第一循环系统）发热设备——→加热设备（热源水加热器热媒循环管）2 热水系统（第二循环系统）加热设备——→用水设备3.附件（1）温度自动调节器（2）减压阀（3）膨胀管和膨胀水箱（4）自动排气阀（5）伸缩补偿器9.1.3 热水供水方式1 按加热方式直接加热——热媒与冷水直接混合；间接加热——传热面传递能量。
2 按循环与否全循环——配水干管、立管均设回水管道，保证任意点水温；（见教材图P179T7.8）半循环——只在干管设回水管道，保证干管水温。
（见教材图144t7.9）3 按循环动力自然循环——利用热网中配、回管网中的温度差形成自然循环作用水头，使管网维护一定的循环流量，以补偿热损失，保证一定的供水水温；机械循环——利用水泵强制水在热水管网内循环，造成一定的循环流量。
4 按热水循环系统个循环环路的长度分同程式热水供应系统异程式热水供应系统5 按供应时间长短全日制供应方式定时供应方式6 按系统是否敞开开式热水系统——配水点关闭，系统仍与大气相通（见教材图P142-T8-2）闭式热水系统——配水点关闭，系统不与大气相通（见教材图P142-T8-3）§9-2 加热设备和管材9.2.1 热水的加热方式热水锅炉直接加热方式蒸汽直接加热方式间接加热方式9.2.2 加热设备1 小型锅炉热水锅炉属于一次换热设备，可以分为三种类型：燃煤、燃气和燃油。
2 水加热器1）容积式水加热器（二次换热设备）容积式加热器是内部设有热媒导管的热水贮存器，具有加热冷水和贮存热水两种功能。
见图8-10画图8-10组成：①贮水罐：钢板、密闭压力容器。
②盘管：铜、钢热媒：蒸汽、高温水特点：①具有较大的贮存、调节能力；②出水温度稳定；③水头损失小；④传热系数小，热交换效率低；⑤占地面积大，容积利用率低。
建筑热水系统操作流程
建筑热水系统操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!建筑热水系统操作流程：①系统预检查：开机前检查热源设备（如锅炉、热泵）状态，确保水、电、气供应正常，无泄漏或故障报警。
②启动热源：根据系统类型，开启热源设备，如燃气/燃油锅炉、电热水器或太阳能集热系统，调节至预定工作温度。
③循环泵启动：开启热水循环泵，建立热水循环，确保系统内水流畅通，加速加热过程并维持恒定水温。
④温度监控：通过控制系统或仪表监测热水储罐及循环水的温度，确保达到设定的供水温度范围。
⑤供水调节：依据用户需求，调节热水配水系统的阀门，平衡各用水点的水温和水量，实现恒温供水。
⑥回水控制：在有回水系统的配置下，监控并调节回水温度和流量，减少等待热水时间和能源浪费。
⑦日常维护：定期检查系统各部件，包括管道、阀门、过滤器等，清理水垢，更换磨损部件，保证系统效率。
⑧安全检查：检查安全阀、压力表、泄压装置等功能是否正常，确保系统运行安全。
⑨节能管理：根据季节变化和使用需求，调整热源输出功率和循环策略，实施节能措施，如夜间低温运行模式。
⑩故障处理：遇到系统报警或异常，立即停机检查，根据故障代码或现象诊断并修复问题，必要时联系专业维修人员。
建筑工地热水工程方案
建筑工地热水工程方案简介建筑工地热水工程是指在建筑施工中提供热水供应的系统。
该工程方案旨在确保建筑工地各项工作的顺利进行，提高工人的生活舒适度，增加工作效率。
本文将介绍建筑工地热水工程的设计原则、设备选型和施工方案。
设计原则在进行建筑工地热水工程设计时，需要考虑以下几个原则：安全性原则热水设备和管道应符合相关安全标准，确保工人的人身安全。
同时，需要考虑防止热水泄漏和烫伤的安全措施。
可靠性原则热水供应系统应具有高可靠性，能够长时间稳定运行，并能适应工地多变的使用需求。
设备选型和管道设计应考虑到可能出现的问题，进行合理的备份和冗余设计。
环保节能原则热水设备选用节能型产品，采用太阳能热水系统、热泵等可再生能源技术，减少对传统能源的依赖，降低温室气体排放。
经济性原则在满足工地需求的前提下，控制成本是设计中的重要考虑因素。
设备的选型和管道的布置应与建筑工地的实际情况相匹配，避免资源的浪费，并具备较低的维护成本。
设备选型建筑工地热水工程的设备选型应结合工地规模、用水量以及使用需求等因素进行考虑。
以下为常用的热水设备类型：太阳能热水系统太阳能热水系统利用太阳能来加热水，减少对传统能源的依赖。
适用于工地大量的热水使用需求，如淋浴、洗涤等。
燃气热水锅炉燃气热水锅炉可以利用燃气快速加热水，适用于工地需要大量热水的场景，如洗车、清洗工具等。
电热水器电热水器安装简便，成本较低，适用于工地小规模使用热水的场景，如办公区、休息室等。
热泵热水器热泵热水器通过从环境空气中吸取热能，将其转化为热水。
它具有高效节能的特点，并且适用于室内较为密闭的场所。
施工方案建筑工地热水工程的施工方案涉及到设备的安装、管道的布置以及系统的调试等步骤。
以下是一个典型的施工方案：1.安装热水设备：根据工地的实际情况，选择合适的热水设备类型进行安装，确保设备的稳固和安全使用。
2.设计管道布置：根据工地的布局和热水供应需求，设计合理的管道布置方案。
管道要避免长距离输送热水，尽量减少热能的损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4（b）闭式供水方式
特点：在热水配水系统中各配水点关闭后，整个系统与大气隔绝， 形成一个密闭的系统。冷水直接进入加热器，管路简单，水质不 易受污染，但供水水压稳定性差，安全可靠（a）直接加热（一次换热）供水方式
特点：热水锅炉将冷水直接加热到所需的温度，或将蒸汽直接通 过冷水混合制备热水。前者热效率高，节能；后者设备简单热效 率高，不需凝水管，但噪音高，运行费用高。
2、集中热水供应系统
特点：供水范围大，热水集中制备，管道输送到个配水点。 适用：使用要求高，耗热量大，用水点多且分布较密集的建筑。 热源：首选工业余热、废热、地热和太阳热，如无以上热源，优
先采用城市热力管网或区域性锅炉房供热。
3、区域性热水供应系统
特点：集中加热冷水，通过室内热水管网供各热水点使用，供水 范围比集中热水供应系统还要大的多。
7.1.1 热水供应系统的分类
热水供应系统按供水范围的大小可分为局部热水供应系统、集中 热水供应系统和区域热水供应系统。
1、局部热水供应系统 特点：供水范围小，热水分散制备，
配水点较少，且和热源较近， 热水管路短，热损失小。 适用：使用要求不高，用水点少且 分散的建筑。 热源：宜采用蒸汽、煤气、炉灶余 热或太阳能等。
适用：要求热水供应的建筑甚多且较集中的城镇住宅区和大型企 业。
热源：同上。
7.1.2 热水供应系统的组成
第一循环系统
第二循环系统
1、热媒系统（第一循环系统）
组成：热源、水加热器、热媒管网
工作过程：锅炉产生的蒸汽通过热媒管 网送到水加热器加热冷水，经过热交换， 蒸汽变成冷凝水，靠余压再送到冷凝水 池，冷凝水和新补充的软化水经冷凝循 环泵再送回锅炉加热为蒸汽。
7.3 热水系统的计算
7.3.1 热水量 7.3.2 耗热量计算 7.3.3 热媒耗量计算 7.3.4 贮存设备容积计算 7.3.5 热水管网的计算
7.4 燃气工程
7.4.1 燃气介绍 7.4.2 城市煤气管道介绍 7.4.3 建筑燃气供应系统 7.4.4 燃气表与燃气用具 7.3.5 民用燃气器具的烟气排除
7.1.3 热水系统对设备和材料的要求
1. 防腐蚀：镀锌钢管易腐蚀；铜管造价较高；塑料管材。 2. 热胀冷缩：在热水系统中必须进行补偿，以免损伤管道设备。 3. 热水管网的敷设：明装或暗装。为避免管道伸缩应力破坏管网， 立管与横管相连应采用乙字弯管。热水管道在穿楼板、基础和墙 壁处应设套管，让其自由伸缩。 4. 保温：常用的保温材料有泡沫混凝土、膨胀珍珠岩、硅藻土。 5. 防结垢：除垢器，除垢剂。
冷水箱
膨胀排气管
循环水泵
加热器
3（b）半循环供水方式
立管循环供水方式：热水干管和立管均能保持热水的循环。
适用：供水的高层建筑中。
冷水箱
循环水泵
膨胀排气管 加热器
3（b）半循环供水方式
干管循环供水方式： 仅保持热水干管的热水循环。 适用：多用于定时供应热水的建筑中。
冷水箱
膨胀排气管
循环水泵
加热器
3（c）不循环供水方式
2（a）自然循环的热水供应系统
特点：利用自然循环水头使热水在管路中循环流动 条件：自然循环水头＞循环水头损失
供热中心
用热中心 h2
t1 ，γ1 h
t2 ，γ2
P1 P2
h1
P1= h1γ2+ h γ1+ h 2γ1 P2= h1γ2+ h γ2+ h 2γ1 △P= P2-P1= h（γ2- γ1） △P：自然循环水头
附件
7.1.2 热水供应系统的组成
第一循环系统
第二循环系统
2、热水供水系统（第二循环系统） 组成：热水配水管网和回水管网组成。
工作过程：被加热到一定温度的热水， 从水加热器中出来经配水管网送至各个 热水配水点，而水加热中的冷水由屋顶 的水箱或给水管网补给。
附件
7.1.2 热水供应系统的组成
第一循环系统
2（b）机械循环的热水供应系统
特点：利用水泵提供压力使热水在管路中循环流动 条件：自然循环水头＜循环水头损失
用热中心 h2
t1 ，γ1
h t2 ，γ2
供热中心
P1 P2
h1
3（a）全循环供水方式
特点：指热水干管、立管及支管均能保持热水的 循环，各配水龙头随时打开都能提供符合设计水 温要求的热水。 适用：高标准建筑， 如高级宾馆、饭店、高级住 宅等。
适用：适用于热水供应系统较小，使用要求不高的定时供应系统，
如：公共浴室、洗衣房等。 特点：没有循环管道。
冷水箱
膨胀排气管 加热器
4（a）开式供水方式
特点：在管网顶部设水箱，管网与大气相通，系统水压决定于水 箱的设置高度，而不受室外给水管网的水压的波动影响。 适用：室外水压变化较大，且用户要求水压稳定时采用。 注意：该方式必须设置高位冷水箱和膨胀管。
第二循环系统
附件
1、自动温度调节装置 作用：控制水加热器出口水温。安装部位：水加热器上部或出口处。 2、减压阀 作用：调节蒸汽热媒的压力，保证水加热器安全工作。 安装部位：水加热器的蒸汽进口管。 3、疏水器 作用：保证蒸汽凝结水及时排放，防止蒸汽漏失。 安装部位：热媒循环管网的冷凝水管上。 4、自然补偿管道和伸缩器 作用：对管道受热伸长量进行补偿，避免管道因承受应力而导致弯曲和破裂。 安装部位：长直管段上。 5、自动排气阀 作用：排除上行下给热水管网中汽化产生的气体，保证热水畅通。 安装部位：管网的最高点。
7.1.4 热水供应方式
1、供应范围（a）局部热水供应（b）集中供应（c）区域供应 2、工作原理（a）自然循环（b）机械循环 3、循环动力（a）全循环 （b）半循环（c）不循环 4、系统是否敞开（a）开式热水供应 （b）闭式热水供应 5、加热方式（a）直接加热（一次换热）（b）间接（二次） 6、配水管路布置方式（a）同程式（b）异程式 7、循环方式 （a）定时循环 （b）全天循环
第7章 热水及燃气供应
第7章 热水及燃气供应
7.1 热水供应系统的介绍
7.1.1 热水供应系统的分类 7.1.2 热水供应系统的组成 7.1.3 热水系统对设备和材料的要求 7.1.4 热水供应方式
7.2 加热方式和加热设备
7.2.1 直接加热方式及设备 7.2.2 间接加热方式及设备 7.2.3 加热设备的选择和布置
