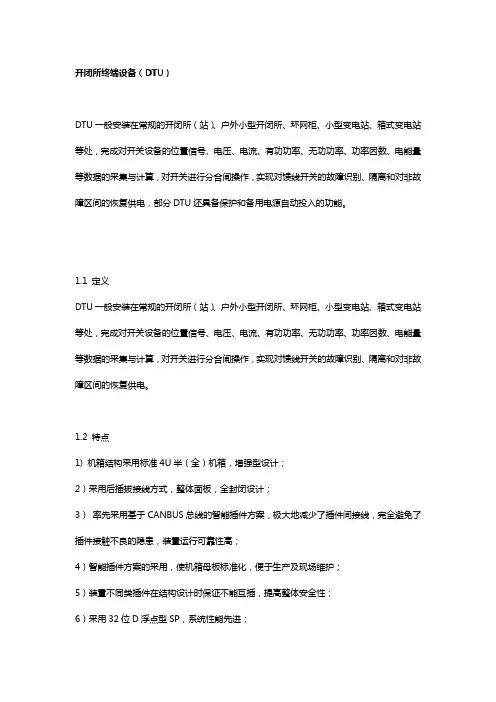

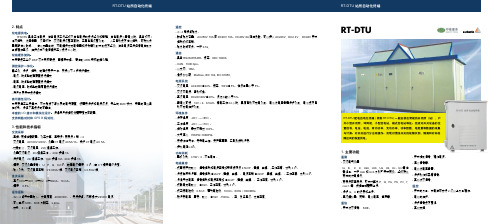

开闭所终端设备(DTU)

开闭所终端设备(DTU)

开闭所终端设备(DTU)DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电,部分DTU还具备保护和备用电源自动投入的功能。

1.1 定义DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

1.2 特点1) 机箱结构采用标准4U半(全)机箱,增强型设计;2)采用后插拔接线方式,整体面板,全封闭设计;3)率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高;4)智能插件方案的采用,使机箱母板标准化,便于生产及现场维护;5)装置不同类插件在结构设计时保证不能互插,提高整体安全性;6)采用32位D浮点型SP,系统性能先进;7)采用16位A/D转换芯片,采样精度高;8)采用大规模可编程逻辑芯片,减少外围电路,提高可靠性;9)大容量存储器设计,使得报文及事故录波完全现场需求;10)采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强;11)测量回路精度软件自动校准,免调试,减小现场定检等维护时间;12)超强的电磁兼容能力,能适应恶劣的工作环境;13)功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析;14)简单可靠的保护处理系统(DSP)与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性;15)支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠;16)支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约;17)各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

自动化DTU说明

自动化DTU说明

2.4.1 高频干扰 ...................................................................................................................... 10 2.4.2 静电放电干扰 ............................................................................................................... 10 2.4.3 工频磁场和阻尼振荡磁场干扰....................................................................................... 10 2.4.4 快速瞬变干扰 ............................................................................................................... 10 2.4.5 浪涌(冲击)抗扰度..................................................................................................... 10 2.5 2.6 2.7 2.8 安全性能.......................................................................................................................... 10 热性能(过载能力) ........................................................................................................ 10 功率消耗.......................................................................................................................... 11 输出触点容量................................................................................................................... 11

最新FTU、DTU及TTU介绍资料

最新FTU、DTU及TTU介绍资料

FTU、DTU及TTU介绍馈线终端设备(FTU)FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说,1台FTU 要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。

FTU, 选用国际著名的高质量元器件,电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口。

本产品完全按电力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行,经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准:GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002(IEC60870-5-101)远动设备及系统DL/T634.5104-2002(IEC60870-5-104)采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级(IP代码)GB3047.1面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏(台)通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

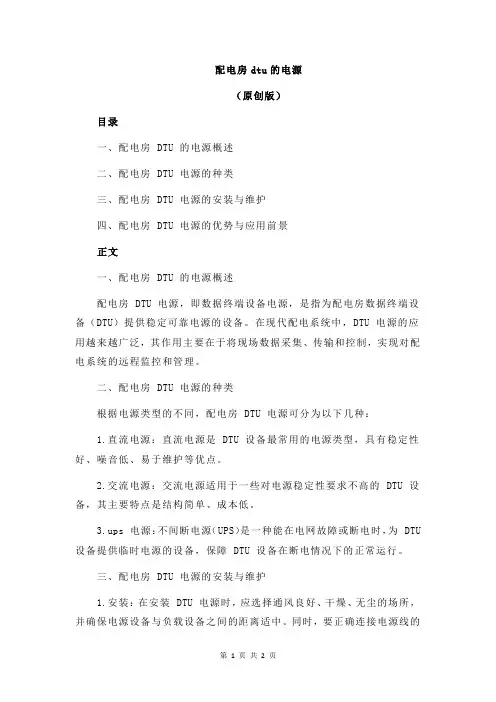

配电房dtu的电源

配电房dtu的电源

配电房dtu的电源(原创版)目录一、配电房 DTU 的电源概述二、配电房 DTU 电源的种类三、配电房 DTU 电源的安装与维护四、配电房 DTU 电源的优势与应用前景正文一、配电房 DTU 的电源概述配电房 DTU 电源,即数据终端设备电源,是指为配电房数据终端设备(DTU)提供稳定可靠电源的设备。

在现代配电系统中,DTU 电源的应用越来越广泛,其作用主要在于将现场数据采集、传输和控制,实现对配电系统的远程监控和管理。

二、配电房 DTU 电源的种类根据电源类型的不同,配电房 DTU 电源可分为以下几种:1.直流电源:直流电源是 DTU 设备最常用的电源类型,具有稳定性好、噪音低、易于维护等优点。

2.交流电源:交流电源适用于一些对电源稳定性要求不高的 DTU 设备,其主要特点是结构简单、成本低。

3.ups 电源:不间断电源(UPS)是一种能在电网故障或断电时,为 DTU 设备提供临时电源的设备,保障 DTU 设备在断电情况下的正常运行。

三、配电房 DTU 电源的安装与维护1.安装:在安装 DTU 电源时,应选择通风良好、干燥、无尘的场所,并确保电源设备与负载设备之间的距离适中。

同时,要正确连接电源线的正负极,并做好防雷、接地等安全措施。

2.维护:为确保 DTU 电源的稳定运行,需要定期对其进行维护。

主要包括清洁电源设备、检查电源线连接、检测电源电压等。

四、配电房 DTU 电源的优势与应用前景1.优势:DTU 电源具有稳定性好、可靠性高、智能化程度高等优点,能够满足配电系统对数据采集、传输和控制的需求。

2.应用前景:随着我国配电行业的不断发展,DTU 电源在配电系统的应用前景十分广阔。

FTU、DTU、TTU及RTU简介解析

FTU、DTU、TTU及RTU简介解析

FTU、DTU及TTU介绍馈线终端设备(FTU)FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说,1台FTU 要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件,电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行,经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准:GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002(IEC60870-5-101)远动设备及系统DL/T634.5104-2002(IEC60870-5-104)采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级(IP代码)GB3047.1面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏(台)通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

FTUDTUTTURTU的作用有什么区别

FTUDTUTTURTU的作用有什么区别

FTUDTUTTURTU的作用有什么区别1. FTU(Field Terminal Unit):现场终端单元FTU是广泛应用于配网系统中的一种设备,主要用于数据采集和控制。

FTU可以实现对现场设备的实时监测和控制,包括对电力设备、变电站等各类设备的监控和管理。

FTU通过现场总线或无线网络与主站系统通信,传输数据并接收指令。

FTU通常与遥测终端、遥控终端等设备配合使用,实现对电力系统的远程监测和控制。

2. DTU(Data Terminal Unit):数据终端单元DTU主要用于数据采集和传输,它是连接实体感知器和控制器的中介设备。

DTU可以将现场采集到的数据转化为数字信号,通过通信网络传输给上位系统,以实现对远程设备的监测和控制。

DTU具有数据处理和转发能力,可对数据进行处理和筛选,确保数据传输的准确性和可靠性。

3. TTU(Terminal Telemetry Unit):终端遥测单元TTU是用于远程监测和控制系统中的一种设备,主要用于数据采集、传输和显示。

TTU可以实时监测现场设备的状态和参数,将采集到的数据传输给上位系统并显示出来。

TTU通常包括传感器、数据采集模块、通信模块和显示屏等部件,可实现对各类设备的远程监测和控制。

4. RTU(Remote Terminal Unit):远程终端单元RTU是一种用于远程自动化系统中的设备,主要用于数据采集、处理和控制。

RTU通常与传感器、执行器等现场设备连接,通过通信网络与中心站系统通信,实现对远程设备的监测和控制。

RTU具有数据处理和逻辑控制功能,可根据预设的逻辑条件执行控制动作,保证系统的安全可靠运行。

在功能和应用上,FTU主要用于配网系统中的数据采集和控制;DTU 主要用于数据采集和传输;TTU主要用于数据监测和显示;RTU主要用于远程控制和逻辑处理。

虽然它们的作用有些相似,但在具体的应用场景和功能上有所区别。

总的来说,FTU、DTU、TTU、RTU是自动化系统和远程监控中的重要组成部分,它们各自的功能和特点使得系统能够实现对远程设备的监测和控制,提高了系统的运行效率和安全性。

配电房dtu的电源

配电房dtu的电源

配电房dtu的电源
摘要:
1.配电房DTU 的电源概述
2.配电房DTU 电源的种类
3.配电房DTU 电源的安装与维护
4.配电房DTU 电源的发展趋势
正文:
一、配电房DTU 的电源概述
配电房DTU(数据终端设备)的电源是指为配电房DTU 提供稳定、可靠电力的设备。

DTU 作为电力系统中的重要组成部分,其电源的可靠性和稳定性直接影响到整个电力系统的运行。

二、配电房DTU 电源的种类
1.直流电源:直流电源是DTU 设备的传统电源类型,具有稳定性好、噪声低、易于维护等优点。

2.交流电源:交流电源是近年来逐渐兴起的DTU 电源类型,具有体积小、重量轻、成本低等优点。

3.太阳能电源:太阳能电源是一种绿色、环保的DTU 电源类型,适用于偏远地区和环境恶劣的场所。

三、配电房DTU 电源的安装与维护
1.安装:DTU 电源的安装应遵循相关规定,确保电源设备的安全、稳定运行。

安装过程中应注意接线准确、牢固,避免线头松动导致设备故障。

2.维护:DTU 电源的维护主要包括定期检查电源设备运行状态、清洁维护、故障排除等,确保电源设备始终处于良好运行状态。

四、配电房DTU 电源的发展趋势
随着电力系统的不断发展,配电房DTU 电源将朝着高效、节能、环保、智能化的方向发展。

DTU

DTU
动充放电维护功能。 环境条件 - 保存温度:-45℃ ----+85℃; - 工作温度:-20℃ ----+70℃; - 相对湿度:最大不超过 100%; - 大气压力:70KPQ~106KPQ; - 无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击; - 接地电阻≤ 4Ω。 功率消耗 - 整机功耗:≤ 5W×4(不含电台)。 电磁兼容 - 抗高频干扰能力:信号控制和电源回路加衰减振荡波 2.5kVP(差模、共模), 工作正常,达到 4 级; - 快速瞬变脉冲群:信号控制 ±2kVP(差模、共模),电源回路 ±4kVP(差模、共模),工作正常,达到 4 级; - 浪涌干扰电压:信号控制和电源回路加 ±4kVP(差模、共模),工作正常,达到 4 级; - 抗静电放电能力:±8kV,工作正常,达到 4 级; - 抗工频电磁场:0.5mT,辐射电磁场:10V/m,80Hz ~1000MHz; - 耐冲击电压(雷击)能力:±5kV(1500A),正、负各三次,过后正常。
当 DTU 设置为联络开关时,根据一侧或二侧 PT 受电状态,按整定值自动控制开关合分。在开关双侧有电时, 禁止联络开关合闸。需要联网运行的,主站要进行专门设置和确认。当一侧失电时,根据 FA 方案和主站的设置, 允许自动合闸的,自动控制合闸,以迅速地恢复供电。 当地维护功能 - 通过 DTU 上的标准通信维护接口,利用专用维护软件进行调试及维护。 - 包括参数定值配置、检查;遥测、遥信、遥控、对时测试召测;数据上传、通信等。
451-91 循环式远动规约、DNP3.0、SC1801、MODBUS 等多种通信规约,并可按需要进行扩充; - 通信接口:RS-232/485、工业以太网、CAN; - 通信信道:可支持光纤、载波、无线扩频、无线传输电台、CDMA、GPRS 以及 ADSL 等多种通讯形式,由用户任选。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PS-6700 配电监控终端装置 (DTU) 技术说明书 上海华立软件系统有限公司 二零一一年二月

1. 概述 PS6700DTU网络型配电监控终端装置是一种分布式多CPU多功能的网络型测量控制装置。它吸收了现代流行的分布式系统结构的设计思想,装置内含有以太网络接口,采用标准的TCP/IP协议,10/100M通信速率;装置内部总线采用CAN现场总线网络实现各模块之间的通讯。主模块采用ARM9 EP9315 软件基于实时多任务操作系统—Linux RTOS,结合高级语言的软件开发使系32位高性能MCU;采集控制模块采用高性能的TMS320 F2812 DSP MCU。应用统的性能和可靠性得到极大的提高。装置配有基于终端配置软件的串行口,可以方便地对整个装置的运行状态进行有效的监控。装置有个2以太网口、4个串行口(可扩展到7个),满足不同场合通讯要求。 PS6700网络型配电监控终端装置具有交流采样、直流遥测、遥控、遥信、录波、时钟同步、事件顺序记录、多串口通信、多种通信规约、分布式网络通信、当地或远方在线装载或更新应用软件、设置参数、远程诊断维护等功能并且可以保存大容量数据,是新一代测控终端装置。 PS6700网络型配电监控终端装置是针对目前城市电网中应用越来越广泛的环网柜、小型开闭所,而开发的监控终端产品,同时也可以灵活的用在农村供电电网智能化系统作为智能终端使用,它可与配电网自动化主站和子站系统配合,实现多条线路的电量的采集和控制,检测故障、故障区域定位、隔离及非故障区域恢复供电,提高供电可靠性。 PS6700网络型配电监控终端适用于:  电力系统各级变电站中实时数据采集与监控  铁路电力及电气化系统中实时数据采集与监控  其它工业控制领域中动力网的实时数据采集与监控 PS6700 1/2 19″机笼配置,主要用于DTU/STU/网隔监控,图片: PS6700 19″机笼配置,主要用于箱变监控,配电所监控,图片: PS6700网络型配电监控终端装置整体机械结构形式为双层机箱式,外层挂箱箱体一次成型防雨防尘,内层采用模件机箱,安装方便,结构清晰,外箱尺寸为800mm×500mm×300mm,内箱采用标准6U机箱(如在某些有条件的开闭所,可以直接使用内箱嵌装在机柜上。)。

2. 产品特点 1) 充分吸收国外先进技术,总结我们多年来调度自动化产品设计经验,结合我国电网建设与改造的特点,采用网络通讯技术、高性能单片机等现代数字电子技术,达到装置性能可靠,使用灵活方便。 2) 结构设计上,采用通用国际标准以功能模块为单元的结构,有效地提高了装置的绝缘性能及抗干扰能力。既可分散安装,也可集中组屏,从而可灵活的运用于各种场合。 3) 强大的网络通信功能。装置采用标准的TCP/IP协议,100M通信速率。含有2个通信速度极高、具备通用性接口的以太网络芯片,用于组成互为备用的站内通信网络。 4) 富余的通讯接口。装置含有多达四个串行口,(RS485或 RS232可选)满足不同场合的通讯要求。 5) 采用无破坏优先级仲裁的双CAN-BUS网络作为模块间的通讯网络。CAN-BUS网络采用多主方式工作,任一子模块均可主动发起信息传输,以此来保证重要事件信息传输的实时性和可靠性。 6) 软件设计采用开放的实时多任务操作系统Linux RTOS,用于实现各个采集控制等任务的调度管理,不仅提高了软件的运行可靠性,也具有更好的扩展性。软件走标准化、可重用化的道路。 7) 软件编程以C语言为主。装置上统一使用自编的RTOS,CAN网络通讯的驱动模块进行统一的标准化开发。 8) 严密的抗干扰设计,精湛的制造工艺,提高了可靠性。采用国际标准的工业级品牌部件,芯片为SO封装,确保装置的可靠性。 9) 领先的可维护性、可扩展性设计。在调度中心,通过远动通道,在调度中心可以直接对主控装置、各测控装置的软件进行在线升级及修改。模块间采用CAN-BUS总线通讯,硬件上可根据工程需要,配置不同数量不同类型的子模块。

3. 主要功能 PS6700网络型配电监控终端装置具有以下功能:  收集线路故障信息,完成故障识别。  执行遥控命令实现故障隔离和恢复供电的功能。  实现多条线路电压、电流、有功功率、无功功率、功率因数、频率或者谐波值的测量、采集直流量并向上级装置传送。  接收并执行上级装置的遥控命令及返送校核。  接收并执行对时命令。  具有程序自恢复和设备自诊断功能。  具有通道监视功能。  可接入多路电源,并可在主电源失电时自动无缝投入。  可与变电站内其他系统通信,进行信息交换。  具有接收和执行复归命令的功能。  具有蓄电池智能维护功能。  具有与两个及以上主站通信的功能。  支持电话拨号、无线、光纤、以太网、RS232/485等多种通信方式。  通信规约丰富,支持目前流行的所有规约(如101、104、CDT、MODBUS 其中主要功能介绍如下;

3.1. 事故曲线 事故曲线包括越限故障曲线和开关跳闸故障曲线。PS6700监控单元测量四回路的所有三相交流电参量。测量值与用户对各测量参数的设定值进行比较,将发生越限时刻点前后各100个点(点与点的间隔为20毫秒)的遥测数据进行记录,并能以文件的方式上传给主站系统,同时支持当地读取。 越限故障包括:过压、欠压、过流。各个条件分别设有两个门限值,各个门限值均有相对应的延时值。对于所有的门限值和延时值都支持远方或当地读取、修改。故障曲线功能可在当地和调度进行允许和禁止。故障曲线支持主动上传和手动招取,可由调度软件设定。

3.2. 录波功能 录波功能包括手动录波和故障录波。手动录波可录正常波,故障录波支持过流跳闸和速断跳闸录波,事件记录会将触发的时刻、事件类型、相关参数、状态一并记录存储,波形记录会将触发时刻、触发点前5周波,以及后5周波的波形真实地记录下来,每个周波采集32个点,以文件的方式上传调度,录波功能可在当地和调度进行允许和禁止。可以将开关动作、参数越限设定为触发条件,一旦某一个条件成立,将会触发事件记录或波形记录。 当地存有24小时实时曲线,时间间隔为1 分钟,以文件方式支持调度和当地读取。 故障录波支持主动上传和手动招取,可由调度软件设定。

3.3. 遥测传送 每隔20ms采集一次测量值,提供带阀值的实时遥测数据和带时标的遥测数据给调度读取。实时数据和带时标数据的阀值,在当地和调度都可以读取和修改,数据读取传输遵循先带时标的遥测数据再实时遥测数据。当地和调度都可以查看实时曲线。

3.4. 遥控、遥信 遥控执行由调度员下发遥控操作命令,遥控开关的分、合作。返回与DO(遥控)相关联的带时标的DI(遥信)变化。可以遥控操作48路继电器控制输出,实现远动控制,输出接点可以独立使用,也可以组成合/分闸对使用,内带的SBO功能确保控制输出可靠无误。 PS6700有48路(可扩展)开关量输入(遥信)用于监视高低压开关的状态;配置方式灵活使其既适合无源干接点、也适合有源湿接点输入,软件可程控,去抖时间适合各种类型的触点。SOE的分辨率为1ms,能提供精确的开关顺序记录,为故障分析、事故追忆创造了良好的条件。

3.5. 基本功能  交流采样:采集多线路三相交流电压、电流,实现电压、电流、有功功率、无功功率、功率因数、频率的测量;  直流采样:采集直流量,实现直流电压的测量;  故障识别:采集并识别馈线故障电流并向子站或主站传送;  遥信:采集并向远方发送状态量信息,状态变位优先传送;  遥控:接受并执行遥控命令或当地控制命令;  采集并监视装置运行状况及后备电源的状态,具有故障报警功能;  交流失电后,能够对开关进行不少于分、合各一次操作;  程序自恢复功能;  能与主站通信,并具有接受主站校时功能;  能当地和远方进行参数设置;  具有与两个主站的通信功能;  采集事件的顺序记录并向远方传送;  采集电能表脉冲或多功能电能表的数据,并能进行分时段电能累计;  装置自诊断功能;  谐波分析功能。 4. 主要技术指标 4.1. 电源  输入 输入电源:单/双路AC/DC220V,双路输入时,实现自动无间隔切换 后备电源:24V蓄电池组,4AH,保证交流失电后装置正常工作8小时以上。具有当地/远程电池活化功能。  输出 直流输出: 27V,带隔离24V  功率: <=45W  保护功能: 短路保护及过载保护,故障消失后自动恢复

4.2. 交流采集(遥测) 模数转换精度: 采用16位A/D芯片AD7656,A/D转换精度不低于0.01%。 通道数: 72路(19”机箱);24路(1/2 19”机箱) 输入方式: 互感器隔离方式,2500V隔离电压 电压输入标称值:200V/100V 电流输入标称值:5A 频率范围: 45~55Hz 精度: 电压:0.5级 电流:0.5级 频率采样精度:0.2级 有功功率、无功功率、功率因数采样精度:0.5级 在所规定的标称值范围内,交流工频电量每一电流输入回路的功率消耗应不大于0.25VA,每一电压输入回路的功率消耗应不大于0.25VA; 在所规定的标称值范围内,线性误差不超过±0.5% 短期过量交流输入电流施加标称值的2000%(标称值为5A),持续时间小于1s,
