海康嵌入式网络硬盘录像机简单操作指南精品PPT课件
5）对指定条件的录像文件进行备份
备份指定某一通道、指定某一时间段内的 录像资料。按以下步骤进行：
第一步：搜索指定的录像文件。 在回放操作界面中选择通道号及文件类型，
然后输入起止时间，将活动框定位在“搜 索文件”按钮处，按前面板的【end】键。 若存在符合条件的录像文件，则显示在 “录 像文件列表窗口”中。
条磁状画面，这种属于静电。 这种情况解决方法是将机子关了，把主机后面的
电源掉掉，过一分钟再插上，开机就可以了。
4、画面突然间没了
这种可能是录像机后面扣接头松动了，或是老化 了。如果松动可以按照通道找到此接头处，轻轻 旋转扣接头，就可以拔掉，然后重新插上。如果 是老化了，就可以打电话上门维修。
（2）按时间回放
在回放操作界面中分别选择通道号、文件 类型，输入起止时间，然后输入起止时间， 将活动框定位在“按时间播放”按钮处， 按前面板的【】键，则开始播放起始时间 （精确到“秒”）开始的录像资料。若起 始时间点上无录像资料，则回放的起始时 间往后顺延。若整个时间段里无录像资料， 则屏幕上会出现“操作失败”提示框。
二、硬盘录像机简介
1、VIDEO IN视频输入接口，LOOP OUT视频环通输出接口； 2、AUDIO IN音频输入接口； 3、SPOT VIDEO OUT辅助本地监视接口，SPOT AUDIO OUT辅助本地监听接口； 4、VIDEO OUT本地监视接口，AUDIO OUT本地监听接口； 5、LINE IN语音输入接口； 6、VGA显示器输出接口； 7、RS-232串行接口， LAN网络接口； 8、USB备份接口； 9、e SATA备份/扩展存储接口（可选）； 10、RS-485匹配电阻开关； 11、RS-485串行接口，KB键盘接口，ALARM IN报警输入、ALARM OUT报警输出模 块；
3. 放像： 按放像键可进入登陆对话框，输入用户名与密码可进入放像页面，（默 认的用户名是admin，下翻可找到user用户，密码是12345）
（1）时间检索，按文件播放：
在回放操作界面中分别选择通道号、文件类型，然后输入 起止时间，将活动框定位在“搜索文件”按钮处，按前面 板的【end】键。若存在符合条件的录像文件，则在“录 像文件列表窗口”中显示文件列表。如果文件数多于8 个， 可以使用“选择页号”来选择目标页号（使用【数字键】 直接输入页号或通过【上】或【下】键进行翻页）。在 “录像文件列表窗口”中，使用【上】或【下】键将滚动 条定位到要回放的那个文件，再按前面板【end】键就开 始播放。若硬盘录像机中没有符合条件的录像资料，则屏 幕上会出现“操作失败”提示框。
12、接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输 入保护地连接；
13、AC 220V电源
三、具体操作如下：
按“主菜单”键进入设备主菜单界面； 按“放像”快捷键进入回放操作界面； 按“录像”快捷键进入手动录像操作界面； 按“云台控制”快捷键进入云台控制操作界面： 在进入以上菜单时需输入密码，默认的用户名：
“admin”，（已更改为user）密码：“12345”。 进入主菜单后可用设备前面板的“上/下/左/右”方向键
移动活动框选择子菜单，选中后按“确定/ENTER”键进入 下级菜单进行操作。按“ESC”退出上一级菜单或预览界 面。 输入法说明：首先按“编辑”键，然后按“输入法”键进 行输入法选择。
四、基本操作指南
1. 开机： 若设备前面上的“POWER”键呈红色则说明电源
接通，轻按“POWER”键，设备开始启动。 2. 预览： 设备开启后直接进入预览界面(默认为各通道自动
切换)，此时可选择具体要监看的通道（10 路 以下设备可直接按数字键进行选择，若10 路以上
机器则必须同时按两个数字键才能切换到相应通 道，如同时按0 2 切换到第2 通道，同时按1 2 则切换到第12 通道）或者按“多画面/PREV”键 进行多画面分割监看。
第二步：在列表窗口中给需要备份的文件做 上选择标记。
在列表窗口中用【上】或【下】键移动滚动条到 需要备份的那个文件，然后按前面板【编辑】键， 此文件的选择标记就变成了“√”。使用同样的
办法可以对另外要备份的文件做上这样的标记。 如果要备份的文件不再当前窗口中，那么可以在 “选择页号”选项上进行翻页（通过【上】或 【下】键）。
嵌入式网络硬盘录像机 简单操作指南
合肥思迈科技
2011年6月
一、注意事项：
•硬盘录像机放置处应该有足够通风的空间。 •使硬盘录像机工作在技术指标允许的温度
及湿度范围内。 •电路板上的灰尘在受潮后会引起短路，为
了使硬盘录像机能长期正常工作，应该定 期用刷子对电路板、接插件、机箱风机、 机箱等进行除尘。
所有需要备份的文件做上“√”选择标记后ห้องสมุดไป่ตู้进 入下一步。
第三步：选择存储设备。
检查一下与硬盘录像机连接的备份设备类 型（必需是fat32文件类型），是 U 盘或 移动硬盘然后在“存储设备”选项中选择 同样类型的备份设备
4. 云台控制：
设备（云台控制/PTZ）键，弹出登陆对话 框，输入用户名与密码可进入云台控制。 在菜单操作模式下按前面板的（云台控制 /PTZ）键，可直接进入云台控制操作界面。 在这个操作界面上，屏幕下方有“云台控 制”提示符，表明设备目前处于云台控制 状态下，上下左右可以进行调控。
（3）调节播放速度
正常播放速度为“1x”，【上 】键可以增加 播放速度，有2、4、8 倍速及MAX 等4 档 可选，按【下】可以降低播放速度，1/2、 1/4、1/8 倍速及单帧等4 档可选
（4）暂停/继续播放
按【end】键可以进行暂停/继续播放控制； 单帧模式时，每按一次【左】键
向前播放一帧。
五、日常使用维护及小故障的排除
日常维护 1、录像回放时，出现系统假死现像 可能是在搜索的内容过多，系统反应迟钝，请勿
此时乱按其它键，静静等待两至三分钟就可。 2、显示器上出现色差太大，画面不清晰。 这种情况是显示器长时间开起，磁场干扰造成的，
这种情况只需要消磁就可以了。 3、突然断电后，再开机发现显示器显示画面有长
海康硬盘录像机的使用说明
海康硬盘录像机的使用说明海康威视是一家专注于视频监控领域的公司，其硬盘录像机是一种常用的监控设备，可以用于存储和管理视频监控记录。
以下是海康硬盘录像机的使用说明。
一、硬盘录像机的概述硬盘录像机是一种专门用于视频存储和管理的设备，通常由硬盘录像机主机、硬盘、显示器和控制设备组成。
硬盘录像机可以通过网络连接到计算机或手机等设备，实现远程监控和回放功能。
二、硬盘录像机的安装1.选择一个合适的安装位置，确保设备能够稳定运行。
2.将硬盘录像机主机与电源线连接，然后将硬盘彩盒安装到设备上。
3.将显示器与硬盘录像机主机连接，然后连接必要的控制设备，如鼠标和键盘。
三、硬盘录像机的设置1.开启硬盘录像机主机后，进入系统设置界面，在“网络设置”中输入网络相关信息，如IP地址、子网掩码和网关。
2.在“通道设置”中，配置视频输入通道，可设置分辨率、帧率、压缩格式等参数。
3.在“存储设置”中，配置硬盘的存储参数，包括录像方式、录像时间段和存储周期等。
4.如果需要远程监控功能，可以在“远程设置”中设置相关网络参数。
四、硬盘录像机的操作1.登录硬盘录像机主机，输入用户名和密码，点击登录按钮。
2.进入主页面后，可以通过鼠标或键盘进行操作。
可以选择要查看的通道，点击预览按钮即可实时查看监控画面。
3.如果需要查看历史记录，可以点击回放按钮，选择日期和时间段，然后点击按钮。
可以选择具体的文件进行回放操作。
4.在预览或回放画面上，可以通过鼠标右键或键盘操作进行视频的放大、缩小、暂停等操作。
5.硬盘录像机还提供了一些高级功能，如报警设置、串口控制、移动侦测等，可以根据需要进行配置。
五、硬盘录像机的维护1.定期清理硬盘录像机主机的散热孔，确保设备正常运行。
2.备份重要的监控记录到其他存储设备，以防数据丢失。
3.定期检查硬盘的健康状态，如果有故障或损坏，及时更换硬盘。
4.定期升级硬盘录像机的固件和软件，以获取最新的功能和安全性。
5.保护好硬盘录像机的电源线和网线，避免受到外界干扰。
海康系列硬盘录像机常用设置与操作
海康系列硬盘录像机常用设置与操作1.如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2.为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-配置管理-异常配置中，把硬盘错这个异常类型的声音告警打“”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3.如何设置724小时自动录像？①进入主菜单-配置管理-录像配置-录像计划（选择录像通道）-编辑计划（“√”录像计划有效）“√”；②“√”全天录像，设置录像类型为定时，星期设置为整个星期-应用-确定；③点击用应用-确定保存设置，并退出设置到录像配置界面。
④在录像配置界面中，把本通道录像设置复制到其它通道，复制至-全-复制⑤点击确定保存设置。
4.如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和码率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；码流类型：复合流、视频流；（一般为复合流）视频帧率：一般为全帧率；码率类型有:1、定码率：按照设定的位率上限值进行压缩存储。
2、变码率：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的码率大小和采用何种码率类型有关。
使用中根据所选择的分辨率来选择适当的码率大小：下表是在下常见位率一个通道一个小时录像文件的大小。
单通道录像文件大小（GByte）=码流(kbit/s)83600每天录像时间(hour)102410245.如何设置移动侦测录像？①进入图像设置菜单界面；②选择通道号；③定义移动侦测灵敏度级别（推荐设置为“2”）；④设置移动侦测区域；⑤进入移动侦测报警处理菜单；⑥设置移动侦测的触发通道；⑦对移动侦测的处理选择布防时间，并复制到其它日期；⑧设置移动侦测处理方式；⑨保存移动侦测处理设置；⑩保存所有通道的移动侦测设置；在菜单录像设置界面中把开启录像状态选为“”，然后进入设置界面，把录像类型设置为“移动侦测”，设置好时间段并复制到不同的日期，点击“确定”保存设置。
海康威视 DS-7800NB-K 系列网络硬盘录像机 操作手册说明书
网络硬盘录像机操作手册版权所有©杭州海康威视数字技术股份有限公司2018。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
概述本手册适用于以下产品：关于默认●设备出厂默认的超级管理员账号：admin。
海康威视高清 硬盘录像机系列 快速操作指南
硬盘录像机系列快速指南版权所有©杭州海康威视数字技术股份有限公司2020。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明●为海康威视的注册商标。
●本手册涉及的其他商标由其所有人各自拥有。
HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。
责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

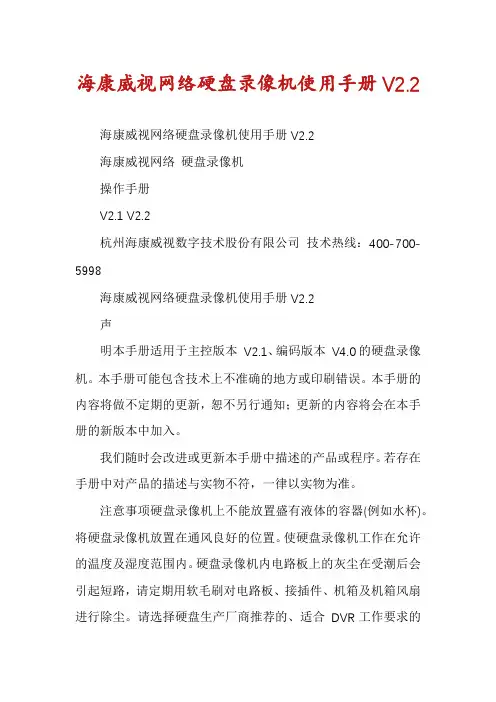

海康威视网络硬盘录像机使用手册V2.2
海康威视网络硬盘录像机使用手册V2.2海康威视网络硬盘录像机使用手册V2.2海康威视网络硬盘录像机操作手册V2.1 V2.2杭州海康威视数字技术股份有限公司技术热线：400-700-5998海康威视网络硬盘录像机使用手册V2.2声明本手册适用于主控版本V2.1、编码版本V4.0的硬盘录像机。
本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项硬盘录像机上不能放置盛有液体的容器(例如水杯)。
将硬盘录像机放置在通风良好的位置。
使硬盘录像机工作在允许的温度及湿度范围内。
硬盘录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。
请选择硬盘生产厂商推荐的、适合DVR工作要求的硬盘，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证硬盘的品质。
2第2页共53页海康威视网络硬盘录像机使用手册V2.2目录1 产品介绍......................................................................................................................... (5)1.1 产品概述......................................................................................................................... ...........................................................5 1.2 产品主要功能......................................................................................................................... ...................................................5 2 安装指南......................................................................................................................... (7)2.1 清点设备及其附件......................................................................................................................... ...........................................7 2.2 安装硬盘......................................................................................................................... ...........................................................7 2.3 安装.................................................................7 2.4 后面板物理接口连接说明......................................................................................................................... ...............................7 2.5 报警线连接说明......................................................................................................................... .............................................18 3 操作必读......................................................................................................................... . (19)3.1 前面板说明......................................................................................................................... .....................................................19 3.2 遥控器说明......................................................................................................................... .....................................................24 3.3 鼠标操作......................................................................................................................... .........................................................24 3.4 菜单项说明......................................................................................................................... .. (25)3.4.1 菜单导航......................................................................................................................... ...............................................................................................25 3.4.2 菜单操作规 (26)3.5 输入法规则说明......................................................................................................................... .............................................26 4 基本操作......................................................................................................................... . (28)4.1 开机......................................................................................................................... .................................................................28 4.2 预览......................................................................................................................... .................................................................28 4.3 修改用户密码......................................................................................................................... .................................................28 4.4 云台控制......................................................................................................................... .........................................................29 4.5 手动录像......................................................................................................................... .........................................................29 4.6 回放......................................................................................................................... .................................................................29 4.7 录像资料备份..........................................................................................................................................................................31 5 参数设置......................................................................................................................... . (32)5.1 基本设置......................................................................................................................... (32)5.1.1 修改管理员密码......................................................................................................................... .....................................................................................32 5.1.2 添加与删除用户......................................................................................................................... ...................................................................................32 5.1.3 设备名称与设备号......................................................................................................................... . (33)5.2 本地预览设置......................................................................................................................... . (33)5.2.1 视频输出制式......................................................................................................................... .........................................................................................33 5.2.2 VGA设置......................................................................................................................... ...................................................................................................33 5.2.3 OSD 设置......................................................................................................................... ...................................................................................................33 5.2.4 视频输入参数设置......................................................................................................................... .................................................................................34 5.2.5 区域遮盖设置......................................................................................................................... .......................................................................................34 5.2.6 本地预览属性设置......................................................................................................................... (34)5.3 报警设置......................................................................................................................... (35)5.3.1 信号量报警......................................................................................................................... ...........................................................................................35 5.3.2 移动侦测报警................................................................................................................................................................................................................35 5.3.3 视频丢失报警......................................................................................................................... .......................................................................................36 5.3.4 遮挡报警......................................................................................................................... . (37)5.4 录像设置......................................................................................................................... (37)5.4.1 录像图像参数设置......................................................................................................................... .................................................................................37 5.4.2 录像计划表设置......................................................................................................................... .....................................................................................38 5.4.3 事件压缩......................................................................................................................... .................................................................................................38 5.4.4 预录和延时设置......................................................................................................................... . (38)5.5 网络设置......................................................................................................................... (38)5.5.1 网络基本设置......................................................................................................................... ...........................................................................................38 5.5.2 NTP校时、DDNS设置......................................................................................................................... ..............................................................................39 5.5.3 NAS设置......................................................................................................................... . (39)海康威视网络硬盘录像机使用手册V2.25.5.4邮件服务设置......................................................................................................................... .. (39)5.6 云台控制设置......................................................................................................................... .................................................39 5.7 异常处理......................................................................................................................... .........................................................41 5.8 串口设置......................................................................................................................... .........................................................41 5.9 交易信息..................................................................................................................................................................................41 6 管理工具......................................................................................................................... . (43)6.1 保存设置......................................................................................................................... .........................................................43 6.2 恢复设置......................................................................................................................... .........................................................43 6.3 升级......................................................................................................................... .................................................................43 6.4 硬盘管理......................................................................................................................... .........................................................43 6.5 清除报警......................................................................................................................... .........................................................44 6.6 重新启动......................................................................................................................... .........................................................44 6.7 关机......................................................................................................................... .................................................................44 6.8 日志查询......................................................................................................................... .........................................................44 6.9 查看系统信息..........................................................................................................................................................................44 附录1 安装硬盘总容量的参考计算方法......................................................................................................................... ........................45 附录 2 设备连接线的制作方法......................................................................................................................... .......................................46 附录 3 技术指标......................................................................................................................... ...............................................................48 附录 4 常见故障解答......................................................................................................................... . (53)海康威视网络硬盘录像机使用手册V2.21 产品介绍1.1 产品概述本设备是专为数码监控设计。
海康威视网络硬盘录像机使用手册 V2
海康威视网络硬盘录像机使用手册（V2.1）目录1 产品介绍 (6)1.1 产品概述 (6)1.2 产品主要功能 (6)2 安装指南 (9)2.1 清点设备及其附件 (9)2.2 安装硬盘 (9)2.3 安装DVR (10)2.4 后面板物理接口连接说明 (10)2.5 报警线连接说明 (12)3 操作必读 (14)3.1 前面板说明 (14)3.2 遥控器说明 (18)3.3 鼠标操作 (19)3.4 菜单项说明 (19)3.4.1 菜单导航 (19)3.4.2 菜单操作规则 (20)3.5 输入法规则说明 (22)4 基本操作 (23)4.1 开机 (23)4.2 预览 (23)4.3 修改用户密码 (24)4.4 云台控制 (25)4.5 手动录像 (26)4.6 回放 (26)4.7 录像资料备份 (29)5 参数设置 (31)5.1 基本设置 (31)5.1.1 修改管理员密码 (31)5.1.2 添加与删除用户 (33)5.1.3 设备名称与设备号 (34)5.2 本地预览设置 (34)5.2.1 视频输出制式 (34)5.2.2 VGA设置 (34)5.2.3 OSD设置 (34)5.2.4 视频输入参数设置 (35)5.2.5 区域遮盖设置 (35)5.2.6 本地预览属性设置 (36)5.3 报警设置 (37)5.3.1 信号量报警 (37)5.3.2 移动侦测报警 (39)5.3.3 视频丢失报警 (40)5.3.4 遮挡报警 (41)5.4 录像设置 (42)5.4.1 录像图像参数设置 (42)5.4.2 录像计划表设置 (43)5.4.3 事件压缩 (44)5.4.4 预录和延时设置 (44)5.5 网络设置 (44)5.5.1 网络基本设置 (44)5.5.2 NTP校时、DDNS设置 (45)5.5.3 NAS设置 (46)5.5.4邮件服务设置 (46)5.6 云台控制设置 (47)5.7 异常处理 (49)5.8 串口设置 (49)5.9 交易信息 (50)6 管理工具 (53)6.1 保存设置 (53)6.2 恢复设置 (54)6.3 升级 (54)6.4 硬盘管理 (54)6.5 清除报警 (55)6.6 重新启动 (55)6.7 关机 (55)6.8 日志查询 (55)6.9 查看系统信息 (56)附录1 安装硬盘总容量的参考计算方法 (57)附录2 设备连接线的制作方法 (59)附录3 技术指标 (62)附录4 常见故障解答 (71)1 产品介绍1.1 产品概述本设备是专为数码监控设计。
硬盘录像机操作及使用指导
HIKVISION
双击IPv4
• 前期准备2（续）
HIKVISION
• 一般打开后界面是这样 • 需要改成这样
HIKVISION
• 正式开始操作 1.先打开最开始安装的SADP软件，会自动搜索同一个交换 机下的海康设备，选中他们，就会弹出激活设备的提示，输入密码， 激活设备
HIKVISION
• 如果激活成功，则弹出如下界面（有时会提示需要导出GUID， 导出即可），不成功则关掉软件，重新打开，重复上面步骤，直 .激活成功后，重新将设备全部选中，然后按照图中的提示填写 IP、端口、掩码、网关，最后输入管理员密码，点击修改
HIKVISION
• 配置成功则会弹出如下界面
HIKVISION
HIKVISION
• 5.插件安装后点击配置（上图中的小红框），通道管理，点击快 速添加
• 6.在弹出的界面中选中要添加的所有设备，点击确定
HIKVISION
• 然后返回预览界面即可看到相机画面
• 7.配置录像机向平台注册 点击配置-网络-高级配置-平台接入，平台接入方式选择 Ehome，点击启用
HIKVISION
HIKVISION
• 服务器地址询问管理员，端口号不变，设备ID上报管理员即可， 点击保存，若提示需重启，点击确定
服务器地址：14.21.66.133 设备ID就是每个店的ID号
录像机使用指导
HIKVISION
• 控制球机旋转、放大、缩小 • 在预览界面，如果没有控制球机转动的界面，点击右边的红框中 的图标，弹出球机控制界面
HIKVISION
• 各图标含义
图标 功能
控制图像缩小、放大
长按方向键可控制云台水平、 垂直等方向转动。 单击“ ”，智能球将持续 水平转动， 此时按钮将变为红色；再单击一 次，则停止转动。
海康威视网络硬盘录像机（78-K1-K2系列-DS-NVR系列）_操作手册说明书
网络硬盘录像机（78 K1 K2系列 DS-NVR系列）操作手册法律声明版权所有©杭州海康威视数字技术股份有限公司2020。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。
未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。
关于本产品本手册描述的产品仅供中国大陆地区销售和使用。
本产品只能在购买地所在国家或地区享受售后服务及维保方案。
关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（ ）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明• 为海康威视的注册商标。
•本手册涉及的其他商标由其所有人各自拥有。
HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。
责任声明•在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。
海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。
•您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。
•使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。
海康威视 网络硬盘录像机 快速指南说明书
网络硬盘录像机快速指南版权所有©杭州海康威视数字技术股份有限公司2020。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
商标声明为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有；HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标；本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，海康威视概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
关于本手册●本手册描述的产品仅供中国大陆地区销售和使用。
●本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康硬盘录像机的使用说明
1.使用遥控器，按【设备】键，接着输入硬盘录像机的设备号（默认为88，可在“本地设
置”中修改），再按【确认】键，建立连接后硬盘录像机上的“状态”灯为绿色。
2.进入菜单时，需要输入密码，用户名：“admin”，密码：“12345”。
屏蔽操作密码的方法：“本地显示”菜单内，将“启用操作密码”的状态设为“×”。
3.本地预览设置中，将“预览模式”设为1画面，“切换时间”设为不切换，“是否需要预
览音频”打“√”，选择确认。
报警状态
4.通过按【录像】键可以进入“手动录像：
的操作界面。
“启/停”状态设为“×”时，为启动录像。
“启/停”状态设为“√”时，为停止录像。
5.使用：
1）按STAT，光驱弹出。
灯变绿开始录像并刻录。
2）按STOP停止录像刻录，光盘弹出。
3）长按POWER，关机。
