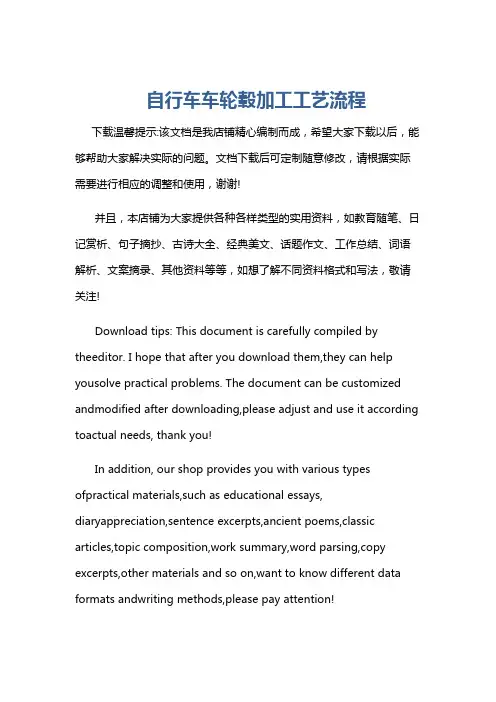

自行车车轮毂加工工艺流程
自行车车轮毂加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!自行车车轮毂加工工艺流程一、准备工作阶段。
在进行自行车车轮毂加工之前，需要做好充分的准备工作。
工程机械轮胎修边及扎眼工艺作业指导书
工程机械轮胎修边及扎眼工艺作业指导书
1工艺条件：
1.1 设备完整好使。
1.1.1燕尾形刀锋利。
2操作要点：
2.1 硫化后成品抢去胶边，排气孔胶条，检查修理子口边。
2.2巨型轮胎用手工修边，操作过程中注意防止损伤外胎。
2.3无内胎轮胎，按规定在肩块、肩沟、轮辋线沟底扎眼不同部位（深度）使用不同
长度的锥子，扎眼部位规定和要求如附表。
3质量标准：
3.1 胎冠流失胶边、子口处，及跑气胶条修理干净平整。
3.2胎里无杂外后物、积水，外表面无机械损伤。
成品打眼施工表
机模一体化工程轮胎硫化条件。
手工制作轮胎幼儿教案
手工制作轮胎幼儿教案教案标题：手工制作轮胎幼儿教案教案目标：1. 培养幼儿动手能力和创造力；2. 引导幼儿了解轮胎的基本结构和功能；3. 培养幼儿的团队合作和沟通能力；4. 培养幼儿的耐心和细致观察能力。
教案步骤：引入活动：1. 引导幼儿观察并讨论轮胎的形状、材质和用途，激发幼儿对轮胎制作的兴趣。
活动主体：2. 准备材料：纸板、剪刀、铅笔、彩色纸、胶水、彩色笔等。
3. 分组活动：将幼儿分成小组，每组4-5名幼儿。
4. 指导幼儿使用铅笔在纸板上画出一个圆形轮胎的形状，并使用剪刀将其剪下。
5. 引导幼儿观察实际轮胎的纹路和花纹，然后使用彩色纸和彩色笔在纸板上绘制相似的纹路和花纹。
6. 将绘制好的纹路和花纹剪下，并使用胶水粘贴在圆形轮胎上。
7. 引导幼儿讨论轮胎的用途和功能，例如提供缓冲和抓地力等。
8. 鼓励幼儿展示他们制作的轮胎，并让其他小组成员进行评价和赞扬。
活动总结：9. 引导幼儿回顾整个制作过程，总结轮胎的结构和功能。
10. 引导幼儿讨论在制作过程中遇到的困难，并分享解决问题的方法。
11. 结合实际生活中的例子，让幼儿思考轮胎的应用场景。
教案评估：12. 观察幼儿在制作过程中的参与度和动手能力；13. 评估幼儿对轮胎结构和功能的理解程度；14. 评估幼儿在小组合作中的表现和沟通能力。
教案拓展：1. 邀请家长或其他班级参观幼儿制作的轮胎，并与他们分享制作过程和轮胎的功能。
2. 在户外环境中组织幼儿进行轮胎游戏，例如将轮胎滚动、跳跃或用于搭建简单的障碍物等。
注意事项：1. 确保使用安全的剪刀和胶水，以避免幼儿受伤。
2. 在活动过程中，督促幼儿保持整洁的工作区域，并鼓励他们清理活动结束时的材料和工具。
希望以上教案能对您有所帮助，祝您教案撰写顺利！。
车轮机械加工工艺课程设计说明书
课程设计说明书课题名称：机械加工工艺课程设计学院：机电工程系专业班级：机械设计制造及其自动班学号：学生：指导老师：2012年12月20日《机械加工工艺课程设计》评阅书目录序言 (3)1、零件的分析 (4)1.1零件的作用 (4)1.2零件的工艺分析 (4)2、工艺规程设计 (5)2.1毛坯设计 (5)2.2工艺设计 (5)2.3 制定工艺路线 (5)2.4 毛坯尺寸及其加工余量的确定 (9)2.5 确定各工序切削用量及基本工时 (10)3、夹具设计 (13)3.1定位方案的确定 (13)3.2 夹紧方案： (13)3.3 切削力与夹紧力的计算 (13)3.4 定位误差分析 (14)4、实习体会 (15)参考文献 (16)序言机械制造技术课程设计是在我们学完了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。
因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将要从事的工作进行一次适应性的训练，从中锻炼自己的分析问题、解决问题的能力，为今后能够很好的从事机械工程设计、制造行业和参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
1、零件的分析1.1零件的作用该零件时SDB-80(B1)转向架操纵部分的组成零件之一。
车轮作用是利用其滚动少摩擦。
也许车轮的最伟大作用是使人可以搬动大大超过自身重量的物体。
1.2零件的工艺分析SDB-80(B1)转向架车轮的加工表面分四种，主要是孔的加工，圆柱端面的加工，槽的加工，螺纹孔的加工，各组加工面之间有严格的尺寸位置度要求和一定的表面加工精度要求，特别是孔的加工，几乎都要保证Ra3.2的表面粗糙度，因而需精加工，现将主要加工面分述如下：1.2.1孔的加工该零件共有1个孔和24xM10的螺纹孔要加工：φ188mm是零件的主要加工面，多组面，孔与其有位置尺寸度要求，因而是后续工序的主要精基准面，需精加工且尽早加工出来；有平行度要求的，也要精加工；φ10mm是不通孔，特别注意该孔的加工深度；但由于表面粗糙度要求高，仍需精铰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车轮轮毂孔旋配实作教案
实作培训项目：车轮轮毂孔加工作业
教学目的：通过操作技能培训，使职工熟练掌握车轮轮毂孔加工作业过程中刀具的使用、轮座与轮毂孔尺寸的测量、轮毂孔内外侧圆弧及轮毂孔内径面粗糙度的掌握，使职工具有分析和解决车轮轮毂孔加工现场生产技术中疑难问题，熟练掌握轮毂加工的技术要求，从而提高轮对压装合格率。
教学重点：车轮轮毂孔加工配合过盈量的掌握
教学准备：
1、场地：货车东库立式车床
2、仪器及工艺装备：立式车床、起重吊车、车轮吊卡具、卡盘搬手、刀具、找正器、内外径千分尺、卡钳、钢板尺、活口搬手、粉笔、钢笔、质量加工记录单等。
教学步骤：
一、技能知识讲授
工艺流程：旋配前准备→检查机床状态→吊放卡紧车轮→测量待配车轴的轮座尺寸（确定配合过盈量）→检查刀具→加工轮毂孔→测量→画标识→吊下车轮→填写记录
二、作业过程：
车轮轮毂孔加工前准备工作
按规定穿戴安全防护用品。
佩带操作证
旋配操作者经理论和实作考试合格，并获得设备操作合格证方可独立作业。
检查机床状态
检查仪表检定不超期限，立式车床有无异状，机床部件齐全，溜板、丝杠、光杠、丝母间隙良好。
严格按照润滑规定进行注油，并保持油量适当，油路畅通，油标（窗）正常，油毡清洁。
通过点动试车的方法检验机床运转是否正常，再空运转2分钟左右，确认各部运转正常后，并进行垂直、水平走刀试验，再开始工作。
工卡量具准备
检查内外径千分尺（开工前进行校尺）、钢板尺、卡钳、刀具（尖刀、光刀）、车轮吊卡具、卡盘扳手、找正器、卡盘、活动扳手、粉笔、质量加工记录单等是否齐全与作用良好。
外观检查车轮
按要求检查车轮外观技术状态，车轮标记齐全（包括制造年月、熔炼炉罐号、车轮型号、制造工厂代号、车轮钢种标记），外观无裂纹、、缺陷,状态良好，各部尺寸符合规定。
（1）同一车轴上须组装同型号、同材质的车轮。
（2）对旋配车轮要求，车轮同车轴同温8小时后方可旋配。
（3）轮毂孔不允许局部旋修。
吊放卡紧车轮
（1）用专用吊钩将车轮吊放在立车卡盘上，不得碰伤设备、器具、轮对、地面，轮辋内侧面向上。
（2）卡紧车轮，找正，周向以轮缘找正，轮毂孔的中心与车轮踏面的中心偏心距不超过0.3㎜，水平以轮辋内侧面找正，轮毂孔径面应垂直于轮辋，内侧面不垂直度不超过0.3㎜。
测量待配车轴的轮座尺寸（确定配合过盈量）
（1）轮座擦拭干净。
（2）轴端标记齐全，车轴为探伤、检查后合格品。
（3）测量轮座尺寸，核对车轮加工记录中轮座直径和圆柱度，要求轮座直径尺寸与车轴加工记录中轮座直径尺寸相差不超过0.01mm，否则返车轴加工岗位共同测量确认。
并重新填写记录，粘贴在原记录后面（轮座测量三个截面六尺，第一个截面距离轮座前肩12～20mm,第二个截面距离轮座前肩95～105mm, 第三个截面距离轮座后肩12～20mm，轮座直径取其测量六尺的算数平均值。
轮座截面直径为该截面均匀分布两个方向测量直径的算术平均值）
（4）轮座粗糙度为Ra1.6μm。
（5）轮座的形位差：圆柱度≯0.05㎜，大端应在轴身一方（圆柱度：轮座上测量规定截面直径的１／2，圆度:轮座同一截面上任意两个相互垂直的直径差的１／2）
（6）轮座外侧露出轮毂孔部分的锥形引入段：滚动：0.5
×12+4mm
（7）确定切削量、配合过盈量为轮座直径×（0.8‰～1.5‰）
***车轮轮毂孔直径=车轴轮座直径-配合过盈量***
旋配轮毂孔
检查刀具状态
合金刀刀具锋利、刀刃和工件中心线平行。
（1）、粗车加工轮毂孔。
立车转速为125转/分，进给量0.69㎜/转，切削深度为5-8㎜。
（2）、精车加工轮毂孔。
立车转速为80转/分，进给量1.08㎜/转切削深度为0.2—0.35㎜。
测量轮毂孔几何尺寸
（1）轮毂孔内、外侧端面过渡圆弧半径为3-4㎜（外侧可为倒角）。
（2）轮毂孔的粗糙度须达到Ra6.3 um。
（3）测量尺寸，圆度≯0.02mm，圆柱度≯0.05mm，内外侧直径差≯0.1mm，大端需在轴身一侧（轮毂孔测量两个截面四尺，位置距内、外侧端面10～20mm处，轮毂孔直径取其测量四尺的算数平均值。
圆柱度：轮座上测量规定截面直径的１／2，圆度:轮座同一截面上任意两个相互垂直的直径差的１／2）
画标识
在轮辋内侧面上记录轮毂孔旋配尺寸、工作者代号、配车轮左右及顺序号（在所配车轴上做相应标记）
吊下车轮
吊下车轮放于车轮存放架上、车轮不碰伤设备、器具、轮对、地面。
填写记录
(1)填写车轮加工记录，加盖责任章。
(2)车轮加工记录中项目齐全，字迹及责任章清晰，数据内容准确无误。
作业后清查量具、打扫作业场地。
