旋挖机咬合桩施工方案

旋挖机咬合桩施工方案前言:旋挖机咬合桩施工方案是为了有效实施桩基工程,保证工程质量和安全,并提高工程效率而制定的。
本文将介绍旋挖机咬合桩施工方案的详细步骤和注意事项。
一、工程背景和概述旋挖机咬合桩施工是一种常见的桩基施工方法,适用于各类土壤情况。
旋挖机通过旋转钻杆,在土壤中形成孔洞,同时将土壤转移出孔洞,以便后续填充桩料。
而咬合桩则是指相邻两根桩身有交叉咬合的形式,提高桩基的承载力和稳定性。
二、施工前准备1. 设计方案:根据工程要求和土壤情况,确定桩的直径、深度和咬合方式。
2. 确定机械:选用符合工程要求的旋挖机,并做好设备检查和维护。
3. 桩材准备:准备足够的桩料,确保施工连续进行。
三、施工步骤1. 标定桩位:根据设计要求,在施工现场标定桩位,确定桩基的布置图纸。
2. 钻孔施工:根据设计要求,使用旋挖机进行钻孔施工,确保孔洞直径和深度的准确性。
3. 桩料填充:在钻孔施工过程中,随时补充桩料,确保孔洞内土壤的稳定和支撑。
4. 吊装咬合:施工完成一个桩孔后,使用起重机将下一个桩体吊装到位,确保两根桩身的咬合紧密。
5. 固定咬合:使用旋挖机的回转动作,将两根相邻桩身的咬合部位固定住,确保咬合牢固。
6. 清理孔洞:施工完成后,使用旋挖机清理孔洞,确保孔洞内部的土壤平整。
四、施工注意事项1. 确保旋挖机的安全运行,定期检查设备状态和维护。
2. 根据桩基的设计要求,选择合适的桩料,确保施工质量。
3. 桩材填充过程中,要注意每一根桩体的稳定性和水平度。
4. 吊装和固定咬合过程中,操作人员需熟练掌握操作要领,确保施工安全。
5. 每根桩体施工完成后,要及时清理孔洞,预防堵塞现象。
五、施工总结旋挖机咬合桩施工方案是桩基施工领域的常用方法,其工程效果和施工质量直接关系到整个工程的稳定性和安全性。
在实施施工方案时,需要严格按照规范操作,确保每一步骤的准确性和操作的安全性。
同时,也要注意施工过程中的细节问题,如设备维护和材料选择等,以提高施工效率和质量。
咬合桩施工专项方案

目录一、编制依据 (1)二、适用范围 (1)三、工程概况 (1)1、围护结构设计概况 (1)2、工程地质情况 (2)3、水文地质情况 (2)四、施工部署及资源配置 (2)1、施工组织安排 (2)2、施工场地布置 (3)2.1施工场地布置原则 (3)2.2施工堆放场、临时布置 (3)2.3 场内排水 (4)2.4 现场施工道路 (4)3、施工工期及进度目标 (4)4、资源配置 (4)4.1劳动力 (4)4.2设备配置 (5)4.3主要材料 (5)五、施工方案及主要施工工艺 (5)1、咬合桩施工原理 (6)2、施工流程 (6)3、单桩施工顺序 (6)4、施工方法 (6)4.1 测量放线 (6)4.2导槽施工 (7)4.3钻机就位 (9)4.4成孔、取土 (9)4.5吊装钢筋笼 (10)4.6混凝土灌注 (10)4.7拔管成桩 (11)4.8孔口定位误差 (11)5、钻孔咬合桩施工控制要点及主要技术措施 (11)5.1 施工控制要点 (11)5.2 主要施工技术措施 (14)六、安全、质量、环境及文明施工控制措施 (18)1、安全控制措施 (18)2、质量控制措施 (19)3、环境及文明施工控制措施 (21)3.1 自然环境保护 (21)3.2 保持环境卫生 (21)3.3 施工噪音控制 (22)3.4 扬尘和大气污染控制措施 (22)3.5 施工污水处理措施 (22)3.6 泥浆及固体废弃物处理、处置方案 (23)一、编制依据1、大连市地铁2号线东海站~海之韵站区间工程施工招标文件、招标补遗及澄清文件、施工图纸;2、大连市地铁2号线东海站~海之韵站区间工程实施性施工组织设计。
3、现行地铁工程及业主在招标文件中明示的有关设计、施工规范、验收标准和规程。
4、我公司现有的技术水平、施工管理水平和机械设备装备能力、多年来从事类似工程所积累的施工经验。
二、适用范围本施工方案大连市地铁2号线东海站~海之韵站区间工程围护结构(全套管咬合桩)施工。
苏州市某轨道交通工程钻孔灌注桩施工方案_secret

xx市轨道交通一号线I-TS-10标xx站土建工程钻孔灌注桩施工方案编制:复核:审核:xx集团有限公司xx年xx月xx日1 编制依据⑴《xx轨道交通1号线工程Ⅰ-TS04/08/10/14标土建工程招标文件》与“招标文件补遗书”;⑵ xx勘察设计院设计的“xx站”招标图纸及部分施工图;⑶国家和xx市有关地铁、市政等有关施工技术及验收规范、规程、强制性标准等;⑷xx站实施性施工组织设计及本单位类似工程施工经验2 工程概况本工程为xx市轨道交通1号线xx站,位于xx市xx路与xx路十字型交叉路口地下,本身为1号线和4号线间换乘车站,其中1号线车站主体沿xx路方向布置,4号线车站主体沿xx路方向布置,略有倾斜。
车站结构中间支撑系统的基础或抗拔桩采用φ800mm(小计94根)、φ900mm(小计14根)钻孔灌注桩,其中44根为抗拔桩,桩基安全等级为一级。
根据地质资料,地层层序自上面下依次为:(1)填土层(Q4ml)--层号①,具体如下:上部为杂填土,松散,下部以素填土、耕植土为主,呈软~可塑状。
该层由粉质粘土与碎砖、碎石填积。
厚度为1.5~5.0m,最厚处7.0m。
(2)晚更新世冲湖积相沉积成因土层—层号③,具体如下:③1层粉质粘土~粘土:黄褐色、灰黄色,可~硬塑状态。
层顶埋深0.8~3.6m,层厚1.2~4.8m。
③2粉质粘土:可~软塑,层顶埋深为3.0~7.5m,层厚0.4~5.0m。
(3)晚更新世浅海相、海陆交相沉积成因土层—层号④和⑤,具体如下:④1粉土:稍密状,摇振反映迅速。
层顶埋深5.4~9.2m,层厚0.8~5.7m。
④1a粉质粘土夹粉土:粉质粘土呈软流塑状,粉土呈稍密状,摇振反映中等。
均一性较差,层顶埋深5.5~9.7m,层厚0.8~6.0m,分布无规律呈透镜状。
④2粉土~粉砂:灰色,夹薄层粘性土。
透水富水性好,稍密~中密状态。
层顶埋深6.5~15.9m,层厚2.7~14.1m。
⑤粉质粘土:灰色,局部夹淤泥质粉质粘土及薄层状粉土和可塑状的粉质粘土,以软塑~流塑为主。
咬合桩专项施工方案

咬合桩专项施工方案1.工程概况某某市南二环(匡河路~齐云路)改造工程,西起匡河桥,东终点至齐云路,道路全长2.35公里,路线总体呈东西走向,道路等级为城市快速路,道路红线宽度为60m,主线设计时速为60km/h,辅道设计时速为40km/h。
本标段设计起迄桩号为K1+100~K2+350段,全长1250m,包含道路、排水、绿化、照明、通道工程等。
市民广场辅道隧道、潜山路下穿隧道采用下穿结构,钻孔桩+止水旋喷桩、咬合桩作为支护体系。
并在石台路东侧设置天桥一座。
2.施工难点及特点2.1咬合桩垂直度控制根据咬合桩控制要求, 确定咬合桩垂直度控制为 3/1000。
一方面施工时垂直度控制难度大, 另一方面当垂直度无法满足时必须采取相应的措施进行纠偏。
2.2咬合桩超缓凝混凝土的配制由于咬合桩施工成败重中之重为B桩的超缓凝混凝土的配合比必须满足其初凝时间不小于 60 h, 因此必须通过多次的配合比试验以满足混凝土的初凝要求。
2.3咬合桩不同情况下的接头处理工程采用多台钻孔咬合桩施工, 需要针对不同的接头形式采用针对性的接头处理。
3.咬合桩主要技术方案3.1施工准备进场后,我单位已经组织技术人员熟悉施工图纸和工程地质资料,并对有关人员详细作技术交底。
桩基现场接通水电,并联系商品混凝土搅拌站签订供货协议,对结构主材抽样送检。
同时,将施工方法的全部细节,送请监理工程师批准,包括材料和全部设备的说明,任一钻孔工作开始前,都必须得到监理工程师的批准后方开钻。
3.2 施工流程场地平整测量放样导墙施工桩机就位安放套管压入套管、控制垂直度套管钻进、抓斗取土测量孔深孔底检查吊放钢筋笼导管安装、浇捣混凝土逐次拔管、测量混凝土标高桩机移位3.3导墙的施工钻孔咬合排桩施工前先通过桩位的准确放样施工混凝土导墙,以利于钻机的准确就位。
导墙上预留定位孔的直径应大于钻机套管外壁直径2―4cm,其混凝土强度、厚度及铺设范围根据场地的地质条件、钻机类型、重量、外形尺寸等综合确定,保证钻机在施工期间,导墙有足够的强度、刚度及稳定性。
苏州地铁某车站地下连续墙专项施工方案

钢筋笼起吊时,吊点布置和起吊方式要防止起吊时引起钢筋笼变形。起吊时不能使钢筋笼下端在地面上拖引,以防造成下端钢筋弯曲变形。为防止钢筋笼吊起后在空中摆动,应在钢筋笼下端系上拽引绳以人力操纵。
插入钢筋笼时,最重要的是使钢筋笼对准单元槽段、垂直而又准确的插入槽内。钢筋笼进入槽内时,吊点中心必须对准槽段中心,然后徐徐下降,此时必须注意不要因起重臂摆动或其他影响而使钢筋笼产生横向摆动,造成槽壁坍塌。
(5)、现有的施工机械设备及施工技术力量。
1.3方案适用范围
本方案仅适用于苏州市轨道交通一号线工程街车站地下连续墙施工。
2、工程概况
2.1结构物
本方案所提及的地下连续墙为苏州市轨道交通一号线工程街车站维护结构的一部分,共有800毫米厚地下连续墙100幅,其中A区南面22幅,A区北面25幅,B区南边25幅,北边23幅,东边5幅,全长595.6米.其深度(含冠梁)分别为标准段30米,端头井处深度为32.8米,西端北面墙21米;共浇筑C30钢筋混凝土13822立方米。
再生泥浆
30~40
1.08~1.15
7.0~9.0
<15
<4
<2.0
挖槽时泥浆
<25
1.05~1.25
<8
<20
<4
可以不测
清孔后泥浆
22~30
1.05~1.15
7.0~10.0
<25
<4
<2.0
检验方法
漏斗计
比重计
PH试纸
失水量仪
洗砂瓶
失水量仪
3.3.1.1.2泥浆生产及循环再生
泥浆循环方式:掘槽时采用正循环,清槽时采用反循环。
钢筋笼宽度
±20
钢筋笼厚度
工法桩施工方案及工艺(定稿)

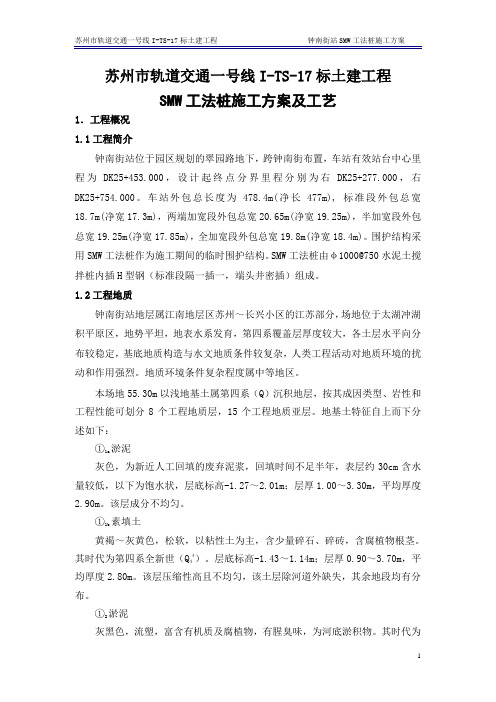

苏州市轨道交通一号线I-TS-17标土建工程SMW工法桩施工方案及工艺1.工程概况1.1工程简介钟南街站位于园区规划的翠园路地下,跨钟南街布置,车站有效站台中心里程为DK25+453.000,设计起终点分界里程分别为右DK25+277.000,右DK25+754.000。
车站外包总长度为478.4m(净长477m), 标准段外包总宽18.7m(净宽17.3m),两端加宽段外包总宽20.65m(净宽19.25m),半加宽段外包总宽19.25m(净宽17.85m),全加宽段外包总宽19.8m(净宽18.4m)。
围护结构采用SMW工法桩作为施工期间的临时围护结构。
SMW工法桩由φ1000@750水泥土搅拌桩内插H型钢(标准段隔一插一,端头井密插)组成。
1.2工程地质钟南街站地层属江南地层区苏州~长兴小区的江苏部分,场地位于太湖冲湖积平原区,地势平坦,地表水系发育,第四系覆盖层厚度较大,各土层水平向分布较稳定,基底地质构造与水文地质条件较复杂,人类工程活动对地质环境的扰动和作用强烈。
地质环境条件复杂程度属中等地区。
本场地55.30m以浅地基土属第四系(Q)沉积地层,按其成因类型、岩性和工程性能可划分8个工程地质层,15个工程地质亚层。
地基土特征自上而下分述如下:①淤泥1a灰色,为新近人工回填的废弃泥浆,回填时间不足半年,表层约30cm含水量较低,以下为饱水状,层底标高-1.27~2.01m;层厚1.00~3.30m,平均厚度2.90m。
该层成分不均匀。
素填土①1b黄褐~灰黄色,松软,以粘性土为主,含少量碎石、碎砖,含腐植物根茎。
4)。
层底标高-1.43~1.14m;层厚0.90~3.70m,平其时代为第四系全新世(Q4均厚度2.80m。
该层压缩性高且不均匀,该土层除河道外缺失,其余地段均有分布。
①淤泥2灰黑色,流塑,富含有机质及腐植物,有腥臭味,为河底淤积物。
其时代为4)。
层底标高-0.90m;层厚0.60m,该层土质极软弱,分布于第四系全新世(Q4河道内。
苏州地铁某线钻孔咬合灌注桩监理细则
