矿山通风设备的运行及工况点的选择_马进玲
矿井通风系统的选择及安全措施

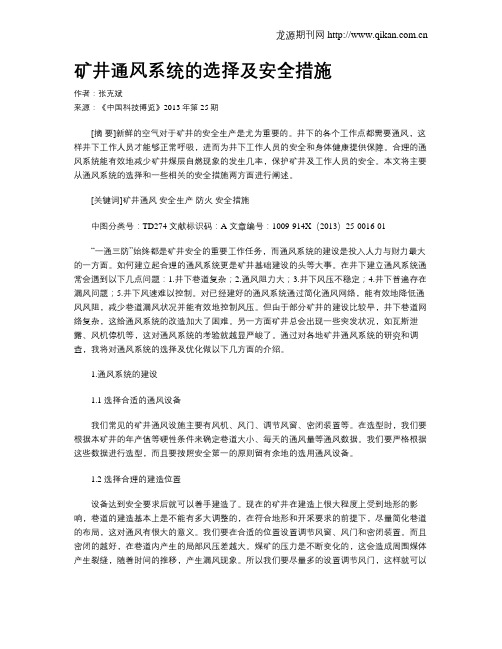

矿井通风系统的选择及安全措施作者：张克斌来源：《中国科技博览》2013年第25期[摘要]新鲜的空气对于矿井的安全生产是尤为重要的。
井下的各个工作点都需要通风，这样井下工作人员才能够正常呼吸，进而为井下工作人员的安全和身体健康提供保障。
合理的通风系统能有效地减少矿井煤层自燃现象的发生几率，保护矿井及工作人员的安全。
本文将主要从通风系统的选择和一些相关的安全措施两方面进行阐述。
[关键词]矿井通风安全生产防火安全措施中图分类号：TD274 文献标识码：A 文章编号：1009-914X（2013）25-0016-01“一通三防”始终都是矿井安全的重要工作任务，而通风系统的建设是投入人力与财力最大的一方面。
如何建立起合理的通风系统更是矿井基础建设的头等大事。
在井下建立通风系统通常会遇到以下几点问题：1.井下巷道复杂；2.通风阻力大；3.井下风压不稳定；4.井下普遍存在漏风问题；5.井下风速难以控制。
对已经建好的通风系统通过简化通风网络，能有效地降低通风风阻，减少巷道漏风状况并能有效地控制风压。
但由于部分矿井的建设比较早，井下巷道网络复杂，这给通风系统的改造加大了困难。
另一方面矿井总会出现一些突发状况，如瓦斯泄露、风机停机等，这对通风系统的考验就越显严峻了。
通过对各地矿井通风系统的研究和调查，我将对通风系统的选择及优化做以下几方面的介绍。
1.通风系统的建设1.1 选择合适的通风设备我们常见的矿井通风设施主要有风机、风门、调节风窗、密闭装置等。
在选型时，我们要根据本矿井的年产值等硬性条件来确定巷道大小、每天的通风量等通风数据。
我们要严格根据这些数据进行选型，而且要按照安全第一的原则留有余地的选用通风设备。
1.2 选择合理的建造位置设备达到安全要求后就可以着手建造了。
现在的矿井在建造上很大程度上受到地形的影响，巷道的建造基本上是不能有多大调整的，在符合地形和开采要求的前提下，尽量简化巷道的布局，这对通风有很大的意义。
矿井主通风设备的选型优化
矿井主通风设备的选型优化发布时间：2022-08-17T06:37:42.952Z 来源：《福光技术》2022年17期作者：季立山[导读] 文章详细阐述了富蕴蒙库铁矿400万吨/年改扩建工程建设期间主通风机设备的选型优化，在不改变矿井通风系统运行工况参数的情况下，对原有设计的主通风机设备进行选型优化，井口风机房采用一台大功率主通风机替换原有功率相对较低的两台主通风机，降低矿井主通风机总装机功率，在降低通风设备管理难度的情况下并达到节能降耗的目的，对于采用地表架设主通风机进行通风的金属非金属地下矿山，设备的优化选型具有一定的借鉴意义。
富蕴蒙库铁矿有限责任公司新疆乌鲁木齐 836100摘要：文章详细阐述了富蕴蒙库铁矿400万吨/年改扩建工程建设期间主通风机设备的选型优化，在不改变矿井通风系统运行工况参数的情况下，对原有设计的主通风机设备进行选型优化，井口风机房采用一台大功率主通风机替换原有功率相对较低的两台主通风机，降低矿井主通风机总装机功率，在降低通风设备管理难度的情况下并达到节能降耗的目的，对于采用地表架设主通风机进行通风的金属非金属地下矿山，设备的优化选型具有一定的借鉴意义。
关键词：主通风机工况点选型优化节能降耗1概况富蕴蒙库铁矿进行的400万吨/年改扩建工程建设，采用竖井—平硐—斜坡道联合开拓方式，设计服务年限25年，通风系统布置为两翼对角式，采用抽压结合的通风方式。
中央进风井和副井承担整个矿井的主要进风任务，884m平硐为矿石有轨运输通道，进少部分风量。
位于井田东、西两翼端部的东风井和西风井为专用回风井，1115m斜坡道为矿井无轨运输通道，回少部分风量。
根据井下各个需风地点的分布情况，可将矿井划分为采场通风区、运输水平通风区和辅助斜坡道通风区。
矿井设计总风量为365m3/s，为满足矿井通风安全需要，设计在东、西风井井口地表分别布置有主通风机进行抽出式通风。
由于矿井采用无底柱分段崩落法回采，回采区域的上部覆盖层容易形成漏风通道，为提高矿井的有效风量率、减少漏风，在矿井主要进风侧与中央进风井连通的902m进风水平东、西联络巷分别布置有一道辅助风机站，对矿井进行增压引流，同时斜坡道在底部884m水平联络巷布置一道风机站，将斜坡道无轨运输产生的尾气、粉尘等直接排至地表。
矿山通风设备的运行及工况点的选择
线速度 .
路力 。 醉’ =， ‘ 阻.即，29 . 一 ’.荟p、 二 P 2 、。 g ra，
将p= .Zkg mZ 入 式 得: l l 代 上 可
，1 9扳 一.2
再把 p v 值代入流量方程式中:
A
一 一
一 轮入口 绝对 度C， 径向 当C， 0 般叶 处的 速 为 ， 伪
2
2
HJ=印丛 二 匕为 风 的 压N Z 一 卫 通 机 动 lm，
2g
万 为静压动压之和， 称为全压NlmZ .
① 有效功率: 单位时间内电机输入通风机轴上的
-----------) 仇
功率。 “ 以 尸”表示， 单位W.
= . ( P Q H W) ② 通风机的效率: 有效功率与输入功率的比值
害气体， 调节井下的温度和湿度. 因此， 通风设备的运行是否良 工况点的选择是否合理， 矿山 好， 直接影响矿井的安
全生产.
关键词: 矿山 通风设备; 工况点; 选择
中图分类号: TD科1 2 . + 文献标识码: A 文章编号: 1 0 一3 4 ( 20 ” 0 一 3 刃3 0 8 78 0 1 0 5
第2 卷 第 1期 3
Vb l .2 3 No l
吕梁高等专科学校学报
Jour a nl of lulia g Highe n r Coll ge e
2007 年 3 月
M a r ‘《 7 2 X】
矿山通风设备的运行及工况点的选择
马进玲
( 吕梁技工学校， 山西 吕梁 033000)
摘 要: 为了 保证煤矿生产的安全及工人的身体健康， 必须向井下输送足够的新鲜空气， 以排除风量: 单位时间内， 通风机输送的空气体积. 以
棠溪铜矿主通风机最佳工况点的确定
棠溪铜矿主通风机最佳工况点的确定摘要:根据棠溪铜矿采矿工艺、通风系统现状,计算出全矿总需风量、通风最困难时期风压,然后从工况特点出发选用了K系列节能风机,它具有不需修筑反风道、占地小、工程量少、操作简单的优点,并具有使矿井风流反风的能力,反风率大于60%,在井下发生火灾时,风机只需进行反向运转。
根据通风机网络特性曲线确定主通风机最佳工况点,既能保证在容易时期的工作效率不低于0.7,又能保证在困难时期风压够用,为保证通风机一直工作在最佳状态、降低漏风量、降低风阻、避免新鲜风与污风混流,相应的通风构筑也是必不可少的[1]。
关键词:通风系统通风机工况点安装角1 矿井主通风系统概况全矿设计五个中段,分别为+170m、+140m、+110m、+100、+10m,分东西两个矿段,西矿段平硐开拓,两中段同时开采,考虑风路短,阻力小,漏风少,通风构筑物少,便于管理等因素拟定了合理的通风系统。
根据开拓情况及矿山实际地形,东矿段采用平硐进风,回风井回风的对角式通风系统,采用抽出式通风方式,东矿段从+110m平硐进风,经斜井、中段巷道、采场、由回风井排出地表。
(1)矿井总风量统计。
通风机使井下作业地点空气达到允许含尘浓度,是在综合防尘措施前提下,靠风流的稀释和排除作用来实现的,为此要求风流的风速应大于最低排尘风速,以避免浮游的微细尘粒在作业地点聚积,同时要求风流的风量足以将作业地点的粉尘稀释到允许浓度。
分项计算全矿总风量:Q=K(Σn采q采+Σn备q备+Σn掘q掘+Σn硐q硐+Σn其他q其他)m3/s所需风量由回采作业面所需风量、备用作业面所需风量、掘进作业面所需风量、硐室通风所需风量四个方面组成。
回采作业面通风较困难,采用局扇加强通风。
本矿井下共需回采作业面2个,备用作业面1个,掘进作业面2个,机电硐室1个。
经统计,井下作业实际需风量为15.5m3/s。
(2)矿井通风阻力核算。
通风系统阻力包括摩擦阻力、局部阻力和自然风压影响,由于进、出风井的地表高差相差不大,因此对自然风压的影响不于考虑。
矿井主通风机运行与操作技能培训
六、技能扩展
熟悉不同性质电源与用途
所用变压器，承担绞车（蝶阀）电源和直流屏电源，多为三 相负荷。
六、技能扩展
熟悉不同性质电源与用途
进线控制变压器，提供自动化电源，多为单相电源。
4、绞车钢丝绳盘绕整齐，无 锈蚀、无缠绕、无断股。
5、电机系统接地良好。 6、滑轮转动灵活完整。
一、主设备及辅助设施
风机闸门绞车或蝶阀
7、风机闸门和构架无锈蚀、无变 形，提升或降落（打开或关闭） 灵活可靠。
8、风机闸门有上下限位开关，并 且灵活可靠，无被冻现象。
9、风机闸门绞车必须同时具备电 动和手动提升功能，绞车手把必 须放置在风机附近易于取用，使 用完毕必须将手把取下，以免伤 人。
矿井主通风机运行与操作技能培训
一、主设备及辅助设施
主通风机
1、风机状态完好，能够保持 连续运转，两套主通风机具备 同等能力，一套运行，一套备 用，备用风机能够在10分钟内 启动。
2、风机外壳完整，风机表面 无锈蚀和斑痕，连接螺栓齐全， 连接部位充填有石棉等密封材 料，内层消音罩完整且无剥离 层，风机风道无杂物。
一、主设备及辅助设施
主通风机
3、风机电机润滑良好，在运行状态下，轴承温度不超过 85℃，定子温度不超过125℃，运行功率不超过额定容量的 90%，电机每年都进行1次直流耐压及泄露的绝缘试验，绝缘 性能良好。
4、风机刹车制动系统完整，在运行状态下刹车把手必须固 定牢靠。
5、轮毂和风叶完整无缺陷，电机主轴和风机轮毂、风叶每 两年进行1次探伤测试，经测试合格。
金矿开采中的矿山通风系统优化
M ine engineering矿山工程金矿开采中的矿山通风系统优化高英豪摘要：在金矿开采中，矿山通风系统非常重要，直接关系到矿工健康与生产效率,文章介绍了通风在金矿开采中的作用，分析了面临的关键问题，包括地质条件、设备与技术选型、环境与安全性。
提出了通过流体动力学模拟与数学建模、智能化监控系统、风流模拟与系统调整的优化方法，综合考虑能源效益与环境保护，追求系统可持续发展。
最后探讨了当前优化方法的局限性，并提出未来研究的方向。
关键词：金矿开采；矿山通风系统；优化方法随着金矿资源的逐渐枯竭，对于金矿的高效开采变得尤为重要，而矿山通风系统作为确保矿工安全、提高生产效率的关键因素，在金矿开采中发挥着不可替代的作用。
本文旨在探讨金矿开采中矿山通风系统的关键问题，并提出相应的优化方法，以期为矿山通风系统的改进提供有益的参考。
1 矿山通风在金矿开采中的关键作用矿山通风在金矿开采中扮演着关键作用，对矿工的健康和生产效率具有至关重要的影响。
通风系统能够有效排除矿井中产生的有害气体，如一氧化碳和硫化氢，确保矿工在相对安全的环境下作业。
通过维持适宜的温度和湿度，通风系统有助于降低工作环境中的温度和湿度变化，提高工作人员的工作舒适度和工作效率。
此外，通风还能控制矿井内的粉尘浓度，减少空气中的有毒颗粒物，有助于防止矿工职业性疾病的发生。
2 金矿开采中矿山通风系统的关键问题2.1 地质条件对通风系统的影响在金矿开采中，地质条件对矿山通风系统构成了重要挑战，不同地层的渗透性、孔隙度和气体含量差异巨大，直接影响通风系统的效率。
复杂的地质结构可能导致不均匀的气体分布，使通风系统难以适应各个区域的需求。
解决这一问题的关键在于深入了解矿山地质条件，通过流体动力学模拟与数学建模，精准预测气体运动规律，从而优化通风系统布局和调整。
此外，地下工作面可能存在地层变化，如断层或裂隙，导致局部通风效果不佳，甚至气体积聚。
为应对这一挑战，通风系统设计需结合地质勘探数据，采用灵活的调整策略，确保在不同地质条件下仍能维持稳定而高效的通风。
金属矿山主通风机在线监测系统优化改造的研究
202金属矿山主通风机在线监测系统优化改造的研究马望兵（铜陵有色金属集团股份有限公司安庆铜矿，安徽 铜陵 ２４６１３１）摘 要：经过３０多年的开采建设，某铜矿山现有１５个中段同时生产，通风系统包括两台西风井主扇和一台轴流式对旋风机，已实现在线监测和远程控制。
然而，由于现场环境和实际工况的动态变化，系统尚未达到最佳状态。
本文旨在通过对主通风机升级改造及其在线监测系统的现状问题进行分析和研究，提出优化措施，以提高通风效率。
关键词：金属矿山；通风机；在线监测中图分类号：ＴＤ４４１ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）２２－０２０２－３Study On Optimization Of On-line Monitoring System For Main Fan In Metal MineMA Wang-bing（Ａｎｑｉｎｇ Ｃｏｐｐｅｒ Ｍｉｎｅ， Ｔｏｎｇｌｉｎｇ Ｎｏｎｆｅｒｒｏｕｓ Ｍｅｔａｌｓ Ｇｒｏｕｐ Ｃｏ．， ＬＴＤ．， Ｔｏｎｇｌｉｎｇ， Ａｎｈｕｉ ２４６１３１ Ｃｈｉｎａ）Abstract: Ａｆｔｅｒ ｍｏｒｅ ｔｈａｎ ３０ ｙｅａｒｓ ｏｆ ｍｉｎｉｎｇ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ， ａ ｃｏｐｐｅｒ ｍｉｎｅ ｃｕｒｒｅｎｔｌｙ ｈａｓ １５ ｍｉｄ－ｓｅｃｔｉｏｎｓ ｉｎ ｓｉｍｕｌｔａｎｅｏｕｓ ｐｒｏｄｕｃｔｉｏｎ． Ｉｔｓ ｖｅｎｔｉｌａｔｉｏｎ ｓｙｓｔｅｍ ｃｏｎｓｉｓｔｓ ｏｆ ｔｗｏ ｍａｉｎ ｆａｎｓ ｉｎ ｔｈｅ ｗｅｓｔ ａｉｒ ｓｈａｆｔ ａｎｄ ｏｎｅ ａｘｉａｌ ｆｌｏｗ ｃｏｎｔｒａ－ｒｏｔａｔｉｎｇ ｆａｎ， ｗｈｉｃｈ ｈａｓ ａｃｈｉｅｖｅｄ ｏｎｌｉｎｅ ｍｏｎｉｔｏｒｉｎｇ ａｎｄ ｒｅｍｏｔｅ ｃｏｎｔｒｏｌ． Ｈｏｗｅｖｅｒ， ｄｕｅ ｔｏ ｄｙｎａｍｉｃ ｃｈａｎｇｅｓ ｉｎ ｔｈｅ ｏｎ－ｓｉｔｅ ｅｎｖｉｒｏｎｍｅｎｔ ａｎｄ ａｃｔｕａｌ ｗｏｒｋｉｎｇ ｃｏｎｄｉｔｉｏｎｓ， ｔｈｅ ｓｙｓｔｅｍ ｈａｓ ｎｏｔ ｙｅｔ ｒｅａｃｈｅｄ ｉｔｓ ｏｐｔｉｍａｌ ｓｔａｔｅ． Ｔｈｉｓ ａｒｔｉｃｌｅ ａｉｍｓ ｔｏ ａｎａｌｙｚｅ ａｎｄ ｓｔｕｄｙ ｔｈｅ ｃｕｒｒｅｎｔ ｉｓｓｕｅｓ ｏｆ ｔｈｅ ｍａｉｎ ｆａｎ ｕｐｇｒａｄｅ ａｎｄ ｉｔｓ ｏｎｌｉｎｅ ｍｏｎｉｔｏｒｉｎｇ ｓｙｓｔｅｍ， ａｎｄ ｐｒｏｐｏｓｅ ｏｐｔｉｍｉｚａｔｉｏｎ ｍｅａｓｕｒｅｓ ｔｏ ｉｍｐｒｏｖｅ ｖｅｎｔｉｌａｔｉｏｎ ｅｆｆｉｃｉｅｎｃｙ．Keywords: Ｍｅｔａｌ ｍｉｎｅｓ； Ｖｅｎｔｉｌａｔｏｒ； Ｏｎ－ｌｉｎｅ ｍｏｎｉｔｏｒｉｎｇ收稿日期：２０２３－０９作者简介：马望兵，男，生于１９９５年，汉族，安徽池州人，本科，计算机助理工程师，研究方向：计算机网络、工业信息化。
矿山矿井通风设备操作规程
矿山矿井通风设备操作规程1. 引言矿山矿井通风设备是确保矿工工作环境安全的重要设备，合理操作通风设备对于预防煤矿瓦斯、粉尘等危险气体的积聚具有重要意义。
为保障矿工的生命安全和提高生产效率，特制定本规程，明确矿山矿井通风设备的操作流程和安全注意事项。
2. 设备准备2.1 通风系统检查在操作通风设备之前，需对通风系统进行彻底检查，确保通风设备工作正常，通风管道畅通无阻。
2.2 防护装备佩戴操作人员应佩戴防护帽、安全鞋、防护眼镜等个人防护装备。
必要时还应穿戴防护服和呼吸器等防护设备。
3. 设备操作3.1 启动通风设备根据工作需要，按照设备使用说明正确启动通风设备，并进行必要的设备调试，确保通风系统始终正常工作。
3.2 操作通风机3.2.1 检查电源与开关在操作通风机之前，需要检查电源是否正常，开关是否处于关闭状态，确保操作安全。
3.2.2 操作启停按钮按照设备使用说明，操作启停按钮，确保通风机正常启停。
3.2.3 调整转速根据实际情况，适时调整通风机转速，以满足矿井内的通风需求。
3.2.4 检查风量通过仪表或传感器，检查通风机的风量是否符合要求，及时进行调整。
4. 安全注意事项4.1 氧气浓度监测在操作通风设备过程中，应时刻监测矿井内的氧气浓度，确保矿井内氧气含量处于安全范围内。
4.2 瓦斯浓度检测定期进行瓦斯浓度检测，及时发现瓦斯积聚，采取必要的措施进行处理。
4.3 粉尘控制合理利用湿式除尘装置等措施，控制矿井内粉尘的浓度，确保操作人员的健康与安全。
4.4 温度和湿度控制矿井内的温度和湿度应保持在良好的工作环境范围内，避免极端温度和湿度对操作人员的危害。
4.5 紧急情况应急措施在发生矿井通风设备故障、瓦斯爆炸等紧急情况时，操作人员应立即按照事先制定的应急预案行动，确保人员安全和减少财产损失。
5. 操作记录与维护5.1 操作记录对每次操作通风设备的情况，进行详细记录，包括启动时间、停机时间、风量调整情况等，以便日后查看与分析。
矿井压风机运行、维护、保养管理范文
矿井压风机运行、维护、保养管理范文矿井压风机是煤矿生产中重要的通风设备，其运行、维护和保养对于煤矿安全生产至关重要。
为了保障矿井压风机的有效运行，延长其使用寿命，必须制定科学的管理措施和维护保养计划。
下面将介绍矿井压风机的运行、维护和保养管理范文。
一、运行管理1. 压风机操作人员应具备一定的岗位资质，经过相关培训和考核合格后方可上岗。
2. 压风机操作人员应严格按照操作规程进行工作，确保设备安全、稳定运行。
在运行过程中，应注意观察压力、温度、振动等参数的变化，及时发现问题并采取相应措施。
3. 压风机应定期进行巡视检查，及时清理积尘和杂物，保持设备的通畅和卫生。
4. 压风机启动前，应检查电气系统、润滑系统和冷却系统是否正常运行，确保安全可靠。
5. 压风机运行过程中，应定期检查轴承、减速器、齿轮等易损件的磨损情况，及时更换维修，防止故障发生。
二、维护管理1. 压风机设备的润滑工作是保障设备正常运行的关键，应按照设备使用手册的要求，采用指定的润滑剂和润滑方法进行维护。
2. 压风机定期更换滤芯和滤网，确保空气进入设备的干净和无杂质，防止污染设备内部。
3. 压风机轴承和齿轮的润滑工作非常重要，应按照设备手册的要求进行定期润滑，保持良好的润滑状态。
4. 压风机设备使用一段时间后应进行全面的检修和维护，包括清洗设备、更换易损件、紧固螺栓等，确保设备的正常运行。
三、保养管理1. 压风机设备运行中应定期检查轴承、齿轮箱和电机的温度，如发现异常情况应及时采取处理措施。
2. 压风机设备的电机运行工况应符合规定的参数和要求，避免过载运行和超过额定电流。
3. 压风机设备的电器元件应定期进行检查和维护，防止因电器故障引起的事故。
4. 压风机设备在停机维修时应切断电源，确保操作人员的安全，同时进行完善的安全防护措施。
5. 压风机设备的排气系统和进气系统应定期进行清理和检修，确保设备的通风性能。
以上是针对矿井压风机运行、维护和保养的管理范文，通过科学合理的管理和维护，能够保障矿井压风机的正常运行，提高矿井的通风效果，保障煤矿生产安全。
矿井压风机运行、维护、保养管理范文
矿井压风机运行、维护、保养管理范文矿井压风机作为矿井通风系统的重要设备，承担着为矿井提供新鲜空气、排除有害气体的重要任务。
因此，对矿井压风机的运行、维护和保养管理非常重要。
下面是一份关于矿井压风机运行、维护、保养管理的范文，供参考。
一、矿井压风机运行管理1. 压风机常态运行1) 确保压风机的电气设备正常运行，各部位连接牢固，无松动现象。
2) 注意观察压风机的电机及轴承温度，确保其正常运行，且不超过规定温度。
3) 检查压风机的压力表、温度表、流量表等仪表，确保其准确可靠。
4) 定期清理压风机周围的杂物，保持压风机的通风畅通。
2. 压风机异常处理1) 当压风机出现异常声音、振动等情况时，应立即停机检修，防止发生事故。
2) 当发生机械故障时，应及时联系维修人员进行维修，确保及时恢复正常运行。
3) 压风机的降噪处理，确保其噪音在规定范围内，不对周围环境及员工造成不良影响。
3. 运行记录管理1) 每天记录压风机的运行时间、运行情况、异常情况等，建立压风机运行记录台账。
2) 每周对压风机进行巡检、检查，发现问题及时处理。
3) 定期组织压风机的大修、小修，提高其使用寿命。
二、矿井压风机维护管理1. 责任人员管理1) 建立完善的压风机维护管理机构，明确责任人员的职责和权限。
2) 指派专人负责压风机的维护管理工作，对其进行培训和考核，提高其专业水平。
2. 维护计划制定1) 制定年度、月度、周度等维护计划，明确各项维护工作的内容和要求。
2) 按计划对压风机进行日常巡检、保养，发现问题及时处理，预防故障的发生。
3) 定期进行润滑、加油，保证压风机各部位的正常运转。
3. 备品备件管理1) 建立备件管理制度，明确备件的采购、入库、使用、领取等流程和责任。
2) 定期进行备件盘点，补充不足，淘汰过期和损坏备件。
3) 对常用易损件需要保持一定的库存，确保及时更换。
4. 维护记录管理1) 对每次巡检、保养和维修工作进行记录，建立维护记录台账。
