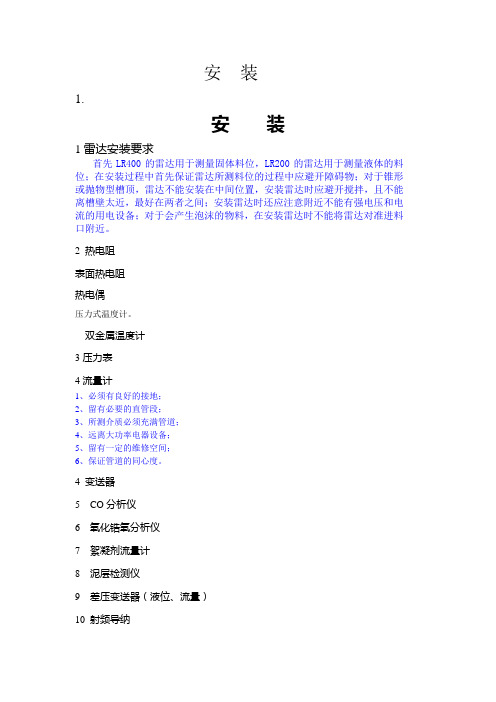

安装1.安装1雷达安装要求首先LR400的雷达用于测量固体料位，LR200的雷达用于测量液体的料位；在安装过程中首先保证雷达所测料位的过程中应避开障碍物；对于锥形或抛物型槽顶，雷达不能安装在中间位置，安装雷达时应避开搅拌，且不能离槽壁太近，最好在两者之间；安装雷达时还应注意附近不能有强电压和电流的用电设备；对于会产生泡沫的物料，在安装雷达时不能将雷达对准进料口附近。
2 热电阻表面热电阻热电偶压力式温度计。
双金属温度计3压力表4流量计1、必须有良好的接地；2、留有必要的直管段；3、所测介质必须充满管道；4、远离大功率电器设备；5、留有一定的维修空间；6、保证管道的同心度。
4 变送器5CO分析仪6氧化锆氧分析仪7絮凝剂流量计8泥层检测仪9差压变送器（液位、流量）10射频导纳11超声波液位计12电磁阀13气动阀14电接点压力表15答：压力表所测量的压力低于1/3量程时，测量准确度较低，因此被测压力应高于1/3量程；为了使压力表安全可靠的工作，选用的压力表量程应比被测介质压力值高1/3量程，也就是要使压力表的指示值经常在量程的1/3—2/3之间。
答：LR400雷达：主要用于粉末状固体的测量，如：氧化铝仓、铝土矿仓顶。
LR200雷达：主要用于矿浆、碱液、水的物位的测量，如：原料的碱液槽、矿浆槽处。
核辐射料位计：主要用于溶出闪蒸器矿浆料位的测量，如：一级、二级、三级闪蒸器。
磁翻转液位计：酸液位的测量，如：分解浓硝酸罐液位的测量。
射频导纳物位计：主要用于污水槽处的测量，如：沉降污水槽处。
超声波物位计：污水槽处液位的测量，如：原料1#、2#污水槽。
音叉开关：控制过滤叶滤机压头槽处。
差压变送器：矿浆、水液位的测量，如：溶出冷凝水罐的液位。
答：德尔塔巴流量计：主要用于循环水、蒸汽的测量。
喷嘴流量计：电厂来蒸汽的测量。
电磁流量计：矿浆和碱液的测量。
涡街流量计：煤气站煤气流量的测量。
六十九、简述喷嘴流量计的工作原理。
答：在管道内装入节流组件，流件经过节流时流束被收缩，于是节流件前后产生差压。
雷达物位计安装要求
雷达物位计安装要求下面就是雷达物位计的安装要求啦。
一、位置选择。
1. 安装地点得平坦开阔。
你就想啊，要是雷达物位计被安装在一个七拐八弯，周围都是障碍物的地方，那它发射出去的雷达波就像在迷宫里乱撞的小老鼠，到处碰壁，肯定测不准啊。
所以要找个平坦开阔的地儿，让雷达波能痛痛快快地发射出去，再安安稳稳地反射回来。
2. 远离干扰源。
这就好比你在安静的图书馆看书，旁边有人在大声喧哗，你肯定没法专心一样。
雷达物位计也怕被打扰。
像大型电机、变频器这些设备，它们产生的电磁场就像一群调皮捣蛋的小恶魔，会干扰雷达波。
所以安装的时候，得离这些干扰源远远的，给雷达物位计创造一个安静的工作环境。
3. 对准被测物料。
这是个很关键的点哦。
就像你拿手电筒照东西，你得对准了才能看清楚。
雷达物位计发射的雷达波要是没对准被测物料，那就相当于瞎照了，得到的数据肯定是乱七八糟的。
所以安装的时候一定要确保雷达波是正对着物料表面发射的。
二、安装高度。
1. 考虑测量范围。
你得先知道要测量的物位的大概范围。
要是安装得太低，物料满了的时候可能就会把雷达物位计给淹了，这就像一个人在水里还想看清周围的情况，根本不可能嘛。
要是安装得太高呢，测量的精度就会受到影响，就好像你站在山顶看山下的小蚂蚁，很难看清楚它到底在哪里。
所以要根据测量范围来确定合适的安装高度。
2. 预留一定的安全距离。
这是为了防止一些意外情况。
比如说在装料的时候，物料可能会突然溅起来，如果雷达物位计安装得太靠近物料表面，就很容易被溅到，就像你站在喷泉旁边，一不小心就被水喷到了一样。
所以要预留出一点安全距离，让雷达物位计能安全工作。
三、安装牢固性。
1. 安装支架要稳固。
雷达物位计要是安装在摇摇晃晃的支架上，那就像在船上想站稳一样困难。
在设备运行过程中，可能会有振动，如果支架不稳固，雷达物位计就会跟着晃悠，那测量结果就会像喝醉了酒的人走路一样东倒西歪。
所以安装支架一定要牢牢地固定住，最好是固定在坚固的结构上，像厚实的墙壁或者稳固的钢梁之类的。
雷达设备安装施工及验收标准
雷达设备安装施工及验收标准雷达设备是一种广泛应用于军事、民航、气象等领域的重要设备，其安装施工及验收标准是确保雷达设备正常运行的关键环节。
本文将介绍雷达设备的安装施工及验收标准，以确保设备的可靠性和稳定性。
一、安装施工标准1. 安装位置选择雷达设备的安装位置需满足以下条件：- 确保设备避免干扰- 有足够的空间容纳设备- 方便设备的维护和维修2. 安装固定雷达设备在安装时需进行牢固的固定，确保设备在运行过程中不会晃动或松动，以免影响雷达测量数据的准确性。
3. 电源接入雷达设备的电源接入需符合相关标准，确保电源供应稳定可靠，避免设备因电源问题导致的异常情况发生。
4. 地线连接雷达设备的地线连接是保证设备安全可靠运行的重要环节，地线需符合相关标准，确保良好的接地效果。
二、验收标准1. 设备功能测试在安装完毕后，需对雷达设备进行功能测试，包括但不限于：- 设备开机正常- 测量数据准确可靠- 设备各功能正常运行2. 辐射安全测试对雷达设备的辐射安全性进行测试，确保设备的辐射水平符合相关标准，不会对周围环境和人员造成危害。
3. 防雷接地测试对雷达设备的防雷接地系统进行测试，确保设备在雷电天气下能有效防护雷达设备，保护设备免受雷击损害。
4. 数据传输测试对雷达设备的数据传输通道进行测试，确保设备与外部系统的数据传输正常畅通，能够及时高效地传输雷达测量数据。
结语雷达设备的安装施工及验收标准是确保雷达设备正常运行的重要环节，只有按照标准程序进行安装施工和验收测试，才能保证雷达设备的可靠性和稳定性。
希望相关部门和人员认真遵守相关标准，确保雷达设备的安全运行，为相关领域的发展提供保障。
雷达的安装方法
雷达的安装方法
雷达是一种非常重要的电子设备，它可以用来探测目标的位置、速度和方向等信息。
在军事、航空、航海等领域都有广泛的应用。
那么，雷达的安装方法是怎样的呢？
雷达的安装位置非常重要。
一般来说，雷达应该安装在高处，以便更好地探测目标。
在军事领域，雷达通常会安装在山顶、高楼或者塔上。
在航空领域，雷达则会安装在飞机的机头或者机翼上。
在航海领域，雷达则会安装在船舶的桅杆或者天线塔上。
雷达的安装角度也非常重要。
雷达的探测范围和探测精度都与安装角度有关。
一般来说，雷达的安装角度应该与地面垂直，以便更好地探测目标。
在军事领域，雷达的安装角度通常会根据具体情况进行调整。
在航空领域，雷达的安装角度则会根据飞机的飞行高度和速度进行调整。
在航海领域，雷达的安装角度则会根据船舶的航行速度和航向进行调整。
雷达的安装环境也非常重要。
雷达需要在一个干燥、通风、无电磁干扰的环境中工作。
在军事领域，雷达通常会安装在军事基地或者山区等环境较为恶劣的地方。
在航空领域，雷达则需要经过严格的防水、防震、防电磁干扰等测试。
在航海领域，雷达则需要经过严格的防水、防腐蚀等测试。
雷达的安装方法非常重要，它直接影响到雷达的探测范围和探测精
度。
在安装雷达时，需要考虑到安装位置、安装角度和安装环境等因素，以确保雷达能够正常工作。
LR雷达安装调试
Probe LR雷达安装与调试1、安装1、1安装位置须保证产品环境温度：-40~80度；1、2 雷达LR的波束角为20度，安装时，应避免雷达距离罐壁、扶梯、下料口、罐内横梁太近，经验值：每3m高的罐须保证至少300mm的安装距离。
以避免虚假回波产生，故要求施工方对容器结构及内部情况有所了解。
1、3安装位置应避免置于容器顶部中心，以避免回波聚集产生多重回波；1、4 立管安装时，要求雷达屏幕段至少伸出立管10mm;1、5人孔安装时（直径大于610mm），应避免安装于人孔法兰中间位置，正常位置应选择在距离人孔法兰侧100mm左右；1、6应使发射波尽可能垂直于物料表面，以获得最好的回波质量。
1、7复杂工艺的设备安装请参考手册致电西门子；2、接线2、1建议电缆为屏蔽双绞线；2、2布线应单独穿线管且避免与动力线等强电信号同一桥架；2、3良好的接地；3、几个术语介绍3、1原理：微波以光速传递，遇到障碍物产生回波，仪表对回波进行分析、计算、处理。
3、2回波：雷达微波发射出去遇到障碍物产生的反射波。
3、3低标定点（过程零点P006）：从法兰参考点到用户自定义的过程零点位置；3、4高标定点（过程量程P007）：从用户自定义的过程零点到用户所需监测物料的最高有效位置。
3、5物位：从过程零点至物料表面的距离；3、6距离：从法兰参考点至物料表面的距离；3、7空高：从用户定义的过程量程至物料表面的距离；3、8回波置信度、强度：用来评价回波质量的参数，可以辅助用户进行维护；3、9算法：用于进行回波评价与处理的依据与方法；3、10盲区：LR名义盲区为300mm，盲区内的物位将不被测量。
3、11传播因数：用于补偿微波在金属导管与空气中传播速度所带来的误差。
一般用于特殊工况。
3、12 TVT包络线：设备默认的动态包络线，也叫TVT曲线，凡在TVT包络线以上的回波曲线将被评价分析。
其反应的回波强度、置信度与距离的关系。
4、编程（括号内蓝色标注为已设置参数）P001（操作模式）：1、物位；2、空高；3、距离（1）P003（响应速度）：1、慢速0.1m/min；2、中速1m/min；3、快速10m/min (3)根据用户实际加、放料速度，此参数应选择比实际速度高一个等级，液体一般选用3、快速P005（单位）：1、m；2、cm；3、mm （1）P006（过程零点）：根据术语定义，由用户根据工况自定义（如图示）P007（过程量程）：根据术语定义，由用户根据工况自定义（如图示）P800（盲区）：（用户根据安装情况自定义，名义物理盲区：300mm，一般采用默认）P820（算法）：3、L；4、HOLD；8、BLF；12、TF/F （8）P805（回波置信度）：只读、可用来判断回波质量，要求越大越好，一般大于10即可；P806（回波强度）：只读、可用来判断回波质量，要求越大越好，一般大于P805值；P837（自动虚假回波抑制）：需配合P838参数使用，只能在近空罐情况下应用。
雷达安装要求-文本
雷达安装要求:1.仪表安装位置应尽量避开罐内障碍物,在天线波束角范围内不应有障碍物。
选取的天线类型不同,雷达的波束角也不同,形成的投影半径也不同。
对于DR7000，DN40 波束角10°，投影半径每米0.18米。
DN50 波束角7.5°，投影半径每米0.13米。
DN80 波束角5°，投影半径每米0.09米。
2.仪表应避免安装在罐体中心位置，这样会形成多重反射，影响测量。
理想的安装位置为：DN40/DN50 1/7罐高＜距罐壁距离＜1/3罐直径DN80 1/10罐高＜距罐壁距离＜1/3罐直径3.安装位置应与测量的液面垂直，最大倾斜角为2°。
4.雷达天线的最低端至少要伸出罐内壁10mm。
若安装管座太长或罐壁太厚，则需要加天线接管，以使喇叭口天线伸入到罐内至少10mm。
5.安装位置应尽量远离进料口，若实在避不开，可以改为测量井安装或使用导向管。
6.对于罐内障碍物较多或泡沫较多及带搅拌的场合，建议采用测量井安装。
7.对于所测介质介电常数较小的场合，建议采用测量井安装。
8.对于卧式罐安装，建议采用测量井安装，以避免多重反射。
9.对于测量井或旁通管安装，要求测量井或旁通管必须是导电体，其直径与喇叭口天线的直径最大间隙为2.5mm；测量井或旁通管接管直径差小于1mm；测量井通气孔的位置应高于罐内的最高液位，其直径最大为10mm，通气孔的最小间距为100mm。
10.同一个罐上可以安装多台雷达。
导波雷达安装要求：1.仪表探头安装位置应尽量避开罐内障碍物,在导波杆脉冲范围内不应有障碍物。
选取的导波杆不同,脉冲范围也不同。
单缆或单杆探头脉冲范围为直径600mm沿探杆的圆柱体双缆或双杆探头脉冲范围为直径200mm沿探杆的圆柱体同轴探头脉冲范围探头内部2.仪表理想的安装管座尺寸为安装管直径大于安装管的高度。
安装管太长太细均容易引起干扰和探头碰壁短路。
必要时截短安装管座及采用地锚固定。
智能雷达物位计正确安装方法和使用注意事项
智能雷达物位计正确安装方法和使用注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产和处理过程中，准确地监测物料的水平是至关重要的。
道闸雷达安装注意事项
雷达安装注意事项1. 接线说明：红色电源正极黑色电源负极蓝色和绿色接地感和公共不分正负，统一使用手机调试，安装程序见随货说明书二维码浏览器扫描安装。
2.安装位置说明（非常重要）：雷达打孔横向安装距离为离杆子内测 20-30cm 之间，雷达安装高度含安全岛一般情况为65-80cm，如果有大货车或者底盘高的车子安装高度提高至 80-85cm(含安全岛)，可避免地面杂波干扰和适配车型底盘高度。
3.参数设置说明：设置横向左右检测距离来划定检测区域,如若没有特殊需求：左右可按 1m 距离设置。
设置纵向检测距离（杆长设置）：杆子长度减去 40cm4.最小不检测距离选型：默认值 20cm，如雷达半径附近有突出干扰物（立柱，摄像头，车牌识别等）阻挡雷达视线，需适量加宽。
5.日志功能：日志功能开始6.背景学习(非常重要)：学习过程保持场地干净不要有人和车经过，调试人员也不能在雷达附近干扰雷达学习；直杆场景背景学习，保持杆抬定状态点击学习即可；栅栏和广告的背景学习，请持续控制栅栏起落直至学习结束，绿灯有闪烁停止。
7.特殊场景方案(非常重要)：⚫对开场景：2 个雷达，各管一边，杆长设置不能超出单边道闸杆长，1 个雷达管不住两个道闸。
⚫伸缩杆及曲臂杆，非标准直杆型，使用通用款雷达，按栅栏模式设置。
⚫直杆挂广告牌，使用通用款雷达，按栅栏模式设置或者使用直杆专用雷达，但把广告牌摘下。
⚫过挂车、搅拌车等大车场景，建议采用高低位两个雷达，分布在杆件两侧，这种场景可与办事处或者厂家沟通详情方案。
⚫混进混出广告道闸：采用两个雷达，分布在杆件两侧，这种场景可与办事处或者厂家沟通详情方案。
⚫广告道闸：安装时车子需要先经过雷达，再过杆件。
8.电源：雷达请接独立适配器 12V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达安装要求:
1.仪表安装位置应尽量避开罐内障碍物,在天线波束角范围内不应有障碍物。
选取的天线类型不
同,雷达的波束角也不同,形成的投影半径也不同。
对于DR7000，DN40 波束角10°，投影半径每米0.18米。
DN50 波束角7.5°，投影半径每米0.13米。
DN80 波束角5°，投影半径每米0.09米。
2.仪表应避免安装在罐体中心位置，这样会形成多重反射，影响测量。
理想的安装位置为：
DN40/DN50 1/7罐高＜距罐壁距离＜1/3罐直径
DN80 1/10罐高＜距罐壁距离＜1/3罐直径
3.安装位置应与测量的液面垂直，最大倾斜角为2°。
4.雷达天线的最低端至少要伸出罐内壁10mm。
若安装管座太长或罐壁太厚，则需要加天线接管，
以使喇叭口天线伸入到罐内至少10mm。
5.安装位置应尽量远离进料口，若实在避不开，可以改为测量井安装或使用导向管。
6.对于罐内障碍物较多或泡沫较多及带搅拌的场合，建议采用测量井安装。
7.对于所测介质介电常数较小的场合，建议采用测量井安装。
8.对于卧式罐安装，建议采用测量井安装，以避免多重反射。
9.对于测量井或旁通管安装，要求测量井或旁通管必须是导电体，其直径与喇叭口天线的直径
最大间隙为2.5mm；测量井或旁通管接管直径差小于1mm；测量井通气孔的位置应高于罐内的最高液位，其直径最大为10mm，通气孔的最小间距为100mm。
10.同一个罐上可以安装多台雷达。
导波雷达安装要求：
1.仪表探头安装位置应尽量避开罐内障碍物,在导波杆脉冲范围内不应有障碍物。
选取的导波杆
不同,脉冲范围也不同。
单缆或单杆探头脉冲范围为直径600mm沿探杆的圆柱体
双缆或双杆探头脉冲范围为直径200mm沿探杆的圆柱体
同轴探头脉冲范围探头内部
2.仪表理想的安装管座尺寸为安装管直径大于安装管的高度。
安装管太长太细均容易引起干扰
和探头碰壁短路。
必要时截短安装管座及采用地锚固定。
3.安装位置应尽量远离进料口，若实在避不开，可以改为测量井安装或使用导向管。
4.对于罐内障碍物较多或泡沫较多及带搅拌的场合，建议采用测量井安装。
5.对于所测介质介电常数较小的场合，建议采用同轴探头。
6.同一个罐上若安装多台导波雷达，则两台之间最小距离为1米；对于同轴探头则没有限制。
∷仪表的安装接线口必须配密封接头，且电缆进入仪表前必须要低于仪表接线口，以防灰尘或雨水进入仪表内部造成损坏。
LWT415X雷达安装要求：
1.雷达天线发射微波脉冲,在天线波束角范围内不应有障碍物。
选取的天线类型不同,雷达的波
束角也不同,形成的投影半径也不同。
棒状天线波束角12°，投影半径每米0.21米。
喇叭口天线 DN150 波束角10°，投影半径每米0.18米。
DN200 波束角8°，投影半径每米0.14米。
DN250 波束角7°，投影半径每米0.12米。
2.仪表安装位置必须保证罐内最高料位不能进入测量盲区，即雷达天线的未端。
3.仪表安装时尽量使天线的发射方向与被测介质的表面垂直。
当测量固体物料或仪表安装位置
受限时，可以选用带万向节的天线，以使天线对准物料(倾斜时注意换算量程)。
4.对于锥形平顶容器，最佳安装位置为容器顶部中间，这样可以使测量量程最大(也测不到锥形最
底部)。
5.对于拱形或圆顶形容器，仪表尽量避免安装在中间位置。
最佳安装位置为1/7罐高＜距罐壁距离＜1/3罐直径。
若仪表只能安装在拱形或圆形容器中心时，可以使用塑料管做为导波管，消除多次反射。
（当测量液体是强酸强碱时，使用PP或PTFE材质的导波管。
）
6.棒状天线的端面部分必须伸出容器内壁至少20mm。
若达不到此要求，应使用天线延长管。
7.喇叭口天线必须伸出容器内壁至少10mm。
若达不到此要求，应使用天线延长管。
8.当容器内有搅拌时，仪表安装应远离搅拌器，安装后在搅拌状态下进行虚假回波学习，以消
除搅拌叶片所产生虚假回波。
9.若容器内产生泡沫或液面波动较大及容器内障碍物较多时，建议采用导波管安装。
导波管必
须是金属管，直径最小为50mm。
通气孔的直径为5-10mm。
导波管的连接处必须光滑，防止有大的裂缝和焊缝，且必须进行虚假回波学习。
（测量粘性介质，不能使用导波管安装。
）
10.仪表室外安装时需加遮阳或防雨罩。
11.仪表接线口必须配密封接头，且电缆进入仪表前必须要低于仪表接线口，以防灰尘或雨水进
入仪表内部造成损坏。
LWT413X导波雷达安装要求：
1.仪表探头安装位置应尽量避开罐内障碍物,在导波杆脉冲范围内不应有障碍物。
选取的导波
杆不同,脉冲范围也不同。
单缆或单杆探头脉冲范围为直径600mm沿探杆的圆柱体
双缆或双杆探头脉冲范围为直径200mm沿探杆的圆柱体
同轴探头脉冲范围探头内部
2.仪表安装位置必须保证容器内最高料位不能进入顶部测量盲区，即自安装法兰以下
(0.3-0.5M)。
3.仪表安装位置距容器壁要大于500mm，以防当仪表探头摆动时碰壁，必要时采用地锚固定。
4.仪表理想的安装管座尺寸为安装管直径大于安装管的高度。
安装管太长太细均容易引起干扰
和探头碰壁短路。
必要时截短安装管座。
5.对于锥形平顶容器，最佳安装位置为容器顶部中间，这样可以使测量量程最大。
6.安装位置应尽量远离进料口，若实在避不开，可以改为测量井安装或使用导向管(使料流改
变方向)。
7.若容器内障碍物较多或泡沫较多及带搅拌的场合，建议采用测量井或旁通管安装。
8.若所测介质介电常数较小，建议采用同轴或双杆探头。
9.同一个容器上若安装多台导波雷达，则两台之间最小距离为1米；对于同轴探头则没有限
制。
10.仪表室外安装时需加遮阳或防雨罩。
11.仪表接线口必须配密封接头，且电缆进入仪表前必须要低于仪表接线口，以防灰尘或雨水
进入仪表内部造成损坏。
