750kV输电线路铁塔选型与规划
铁塔与基础

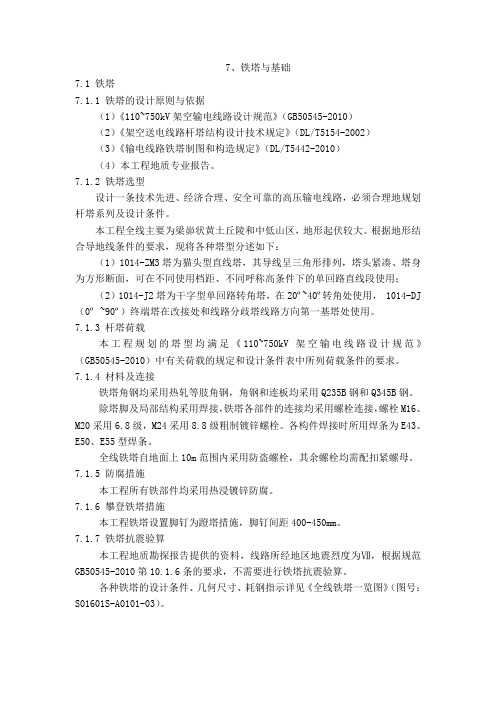

7、铁塔与基础 7.1 铁塔 7.1.1 铁塔的设计原则与依据 （1）《110~750kV架空输电线路设计规范》（GB50545-2010） （2）《架空送电线路杆塔结构设计技术规定》（DL/T5154-2002） （3）《输电线路铁塔制图和构造规定》（DL/T5442-2010） （4）本工程地质专业报告。 7.1.2 铁塔选型 设计一条技术先进、经济合理、安全可靠的高压输电线路，必须合理地规划杆塔系列及设计条件。 本工程全线主要为梁峁状黄土丘陵和中低山区，地形起伏较大。根据地形结合导地线条件的要求，现将各种塔型分述如下： （1）1014-ZM3塔为猫头型直线塔，其导线呈三角形排列，塔头紧凑、塔身为方形断面，可在不同使用档距、不同呼称高条件下的单回路直线段使用； （2）1014-J2塔为干字型单回路转角塔，在20º~40º转角处使用， 1014-DJ（0º ~90º）终端塔在改接处和线路分歧塔线路方向第一基塔处使用。 7.1.3 杆塔荷载 本工程规划的塔型均满足《110~750kV架空输电线路设计规范》（GB50545-2010）中有关荷载的规定和设计条件表中所列荷载条件的要求。 7.1.4 材料及连接 铁塔角钢均采用热轧等肢角钢，角钢和连板均采用Q235B钢和Q345B钢。 除塔脚及局部结构采用焊接，铁塔各部件的连接均采用螺栓连接，螺栓M16、M20采用6.8级，M24采用8.8级粗制镀锌螺栓。各构件焊接时所用焊条为E43、E50、E55型焊条。 全线铁塔自地面上10m范围内采用防盗螺栓，其余螺栓均需配扣紧螺母。 7.1.5 防腐措施 本工程所有铁部件均采用热浸镀锌防腐。 7.1.6 攀登铁塔措施 本工程铁塔设置脚钉为蹬塔措施，脚钉间距400-450mm。 7.1.7 铁塔抗震验算 本工程地质勘探报告提供的资料，线路所经地区地震烈度为Ⅶ，根据规范GB50545-2010第10.1.6条的要求，不需要进行铁塔抗震验算。 各种铁塔的设计条件、几何尺寸、耗钢指示详见《全线铁塔一览图》（图号：S01601S-A0101-03）。
110kV~750kV架空输电线路铁塔组立施工工艺导则【最新版】
110kV~750kV架空输电线路铁塔组立施工工艺导则一、修编内容及章节介绍DL/T 5342-2018代替DL/T 5342-2006，修订的主要内容:1.适用范围调整为适用于新建、改建110kV~750kV架空输电线路一般铁塔的组立。
2.取消了原第2章“规范性引用文件”、原第6章“外抱杆分解组塔”的内容。
3.增加了第6章“倒落式抱杆整体组塔”、第10章“座地双平臂抱杆分解组塔”和第11章“流动式起重机组塔”、第12章“质量要求”、第14章“环境保护与水土保持要求”。
4.将原第1章“范围”改为“总则”。
5.将原第5章“内悬浮抱杆分解组塔”分解为第4章“内悬浮外拉线抱杆分解组塔”和第5章“内悬浮内拉线抱杆分解组塔”，原第8章“落地摇臂抱杆分解组塔”分解为第8章“座地双摇臂抱杆分解组塔”和第9章“座地四摇臂抱杆分解组塔”;将原第7章“内悬浮摇臂抱杆分解组塔”调整为“内悬浮双摇臂抱杆分解组塔”。
6.将受力计算单独列为附录A-F。
二、悬浮抱杆组塔工艺及控制要点(一)现场布置1.拉线布置方向宜与基础中心线成45°夹角，外拉线地锚离基础中心的距离不应小于塔高的1.2倍。
2.牵引系统应放置在主要吊装面的侧面，当塔全高大于40m时，牵引装置及地锚与铁塔基础中心的距离不应小于40m，当塔全高小于或等于40m时，牵引装置及地锚与铁塔基础中心的距离不应小于铁塔全高的1.2倍。
(二)抱杆控制1.吊装倾角宜为0º~10º，且不应超过抱杆设计工况的最大倾角。
2.承托绳应固定在铁塔主材节点的上方，承托绳应等长，两对侧承托绳间夹角不应大于90°。
3.外拉线与水平面夹角不宜大于45°;内拉线平面与抱杆的夹角不应小于15°。
4.抱杆组立可采用倒落式人字抱杆、流动式起重机将抱杆整体组立，也可以利用已组铁塔倒装提升方式在下部接装，禁止采用正装方式。
5.塔材全部装齐且紧固螺栓后方可提升抱杆，宜设置两道腰环提升抱杆，且间距不得小于5m;吊装前腰环应呈松弛状态。
铁塔与输电线路施工方案
铁塔与输电线路施工方案一、前言本施工方案旨在指导铁塔与输电线路的施工工作，确保工程安全、高效地进行。
施工方案涉及现场勘测与选址、施工方案设计与审批、材料采购与储存、施工准备与布置、基础施工与浇筑、铁塔安装与调试、线路架设与拉设、绝缘子安装与调试、调试、试运行与验收、竣工报告与归档等多个方面。
二、现场勘测与选址对施工地点进行详细的现场勘测，了解地形、地貌、地质条件、气候条件等因素。
根据勘测结果，结合铁塔与输电线路的设计要求，选择合适的施工地点。
三、施工方案设计与审批依据现场勘测结果和相关技术标准，编制施工方案。
施工方案应包括铁塔与输电线路的具体设计、施工流程、安全措施等内容。
将施工方案提交给相关部门进行审批，并根据审批意见进行修改和完善。
四、材料采购与储存根据施工方案和施工进度计划，提前采购所需的铁塔、线路、绝缘子等材料。
对采购的材料进行质量检查，确保其符合相关标准和设计要求。
合理安排材料的储存和保管，避免材料损坏或丢失。
五、施工准备与布置根据施工方案和施工进度计划，制定详细的施工计划。
准备施工所需的设备、工具、人员等资源，并进行安全教育和技术交底。
对施工现场进行布置，确保施工顺利进行。
六、基础施工与浇筑按照设计要求进行基础的开挖、钢筋布置等工作。
确保基础施工的质量和安全，避免出现质量问题或安全事故。
对基础进行浇筑，确保浇筑质量符合要求。
七、铁塔安装与调试按照设计要求和施工方案进行铁塔的安装工作。
确保铁塔安装的稳固性和精度，避免出现倾斜或偏移等问题。
对铁塔进行调试，确保其正常工作。
八、线路架设与拉设按照设计要求和施工方案进行线路的架设和拉设工作。
确保线路架设的平整度和稳定性，避免出现松动或下垂等问题。
对线路进行拉设，确保其张力和松弛度符合要求。
九、绝缘子安装与调试按照设计要求和施工方案进行绝缘子的安装工作。
确保绝缘子安装的稳固性和密封性，避免出现漏电或破损等问题。
对绝缘子进行调试，确保其正常工作。
输电线路杆塔结构设计(第二章)
1 间隙圆图
塔度（瓶口）的影响，在 子导线的下导线处增加垂直下偏量和水平偏移量，然后在此基础上 绘制间隙圆。各塔型的垂直下偏量和水平偏移量应根据各塔型的具 体规划条件经计算合理确定。
裕度选取
220-500kV铁塔在外形布置时，结构裕度对应于角钢准线选取，塔 身部位300mm，其余部位200mm；110kV铁塔结构裕度取150mm。 110kV钢管杆在外形布置时，结构裕度对应于钢管杆构件外缘选取， 为150mm。钢管杆结构裕度对塔身取500mm、对横担取300mm。
2 风偏角计算
悬垂绝缘子串摇摆角计算
2）导线风荷载（P）可按规范10.1.18 条（10.1.18-1）和（10.1.18-2） 式计算。 3）杆塔水平档距（LH）的选取；规划塔头间隙圆图时，可根据地形及 拟规划杆塔的档距使用范围，确定相应的水平档距。应该说明，杆塔荷 载规划使用的水平档距，应采用拟规划杆塔水平档距使用范围的上限， 而塔头规划使用的水平档距，则应使其所规划的塔头尺寸能满足该型塔 的水平距适用范围。在a、T等参数一定时，往往选用拟规划杆塔水平档 距使用范围的下限（或接近下限的某一水平档距），否则摇摆角偏小。 因此，杆塔荷载规划用的水平档距与塔头规划用的水平档距往往是不一 致的。
小于15°。
Ⅳ、Ⅴ级落雷密度区域的保护 角相应减少5°。
我国福建和浙江等地区均处于III 级以上落雷密度区域，标准化设计 地线均按双地线设计，220kV的双 回路地线按对导线-5°、跳线0°保 护角设计。福建省单回路也采用负 保护角设计。
4 导地线联塔金具
直线塔导线悬垂串采用I串时，分别按照单挂点和双挂点进行 设计，制图时分别绘制两套挂点详图。采用V串时，采用单挂点 或双挂点。
式中 T +40 —— +40℃时导线张力，N； T ——雷电、操作或工频条件下的导线张力，N； W1、a符号的含义同式（2-1）。
110KV~750KV架空输电线路设计规范 强制性条文 word整理版
精心整理GB50545-2010110KV~750KV架空输电线路设计规范强制性条文5.0.4海拔不超过1000m时，表5.0.4无线电干扰限值5.0.5海拔不超过1000m时，表5.0.5可听噪声限值5.0.7导、6.0.3127.0.2应符合表7.0.21片，对500kV7.0.9合注：1按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。
2按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。
3当因高海拔而需增加绝缘子数量时，雷电过电压最小间隙也应相应增大。
4500kV空气间隙栏，左侧数据适合于海拔高度不超过500m地区；右侧是用于超过500m但不超过1000m的地区。
注：1对操作人员需要停留工作的部位，还应考虑人体活动范围0.5m。
2校验带电作业的间隙时，应采用下列计算条件：气温15℃，风速10m/s。
中性点非直接接地系统在居民区的无地线钢筋混凝土杆和铁塔应接地，其接地电阻不应超过30Ω。
1利用钢筋兼作接地引下线的钢筋混凝土电杆，其钢筋与接地螺母、铁横担或地线支架之间应有可靠的电气连接。
22313.0.1温度40℃(注：123取70℃或8013.0.21注：1*2**3***213.0.4输电线路不应跨越屋顶为可燃烧料的建筑物。
对耐火屋顶的建筑物，如需跨越时应与有关方面协商同意，500kV及以上输电线路不应跨越长期住人的建筑物。
导线与建筑物之间的距离应符合以下规定：13.13.0.5条：13.0.5500kV及以上输电线路跨越非长期住人的建筑物或邻近民房时，房屋所在位置离地面1.5m处的未畸变电场不得超过4kV/m。
注：1邻档断线情况的计算条件：15℃，无风。
2路径狭窄地带，两线路杆塔位置交错排列时导线在最大风偏情况下，标称电压110、220、330、500、750kV对相邻线路杆塔的最小水平距离，应分别不小于3.0、4.0、5.0、7.0、9.5m。
