水性建筑涂料------硅酸铝粉
建筑外墙外保温材料
建筑外墙外保温系统2012.12针对建筑外墙外保温材料的整理随着国家政策对建筑节能问题的重视，建筑外墙节能保温行业越来越受到关注。
外墙外保温系统复合在结构墙体外侧，其本身的燃烧性能和耐火极限无论是抵抗相邻建筑火灾的侵害还是阻止建筑火势的进一步蔓延都是很重要的。
在国家技术政策和节能标准的推动下，我国外墙外保温技术正在迅速发展。
然而由于在外墙外保温施工过程中和施工完毕后对防火问题的忽视，由易燃保温材料引发的火灾比比皆是。
为了保证生命财产的安全，国家相关部门相继下发条文，规范建筑外墙外保温材料的应用。
条文如下：住建部和公安部消防局在2009年9月共同颁布了《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字｛2009｝46号）2011年3月14日，部消防局下发了《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》（公消[2011]65号）2011年12月30日，国务院下发的《国务院关于加强和改进消防工作的意见》（国发〔2011〕46 号）《公安部关于修改<建设工程消防监督管理规定>的决定》于2012年7月6日公安部部长办公会议通过，自2012年11月1日起施行。
公安部消防局于2012年12月3日下发《关于民用建筑外保温材料消防监督管理有关事项的通知》（公消〔2012〕350）（条文具体内容详见附文）为了方便建筑业同仁在以后的工作，对目前市场上常见的保温材料全面掌握，现整理如下表：现将上表所论述的外墙外保温系统详细整理如下：保温砂浆涂抹技术：保温砂浆是以各种轻质材料为骨料，以水泥为胶凝料，掺和一些改性添加剂，经生产企业搅拌混合而制成的一种预拌干粉砂浆。
主要用于建筑外墙保温，具有施工方便、耐久性好等优点。
目前市面上的保温砂浆主要为两种：1、无机保温砂浆（玻化微珠防火保温砂浆，复合硅酸铝保温砂浆，珍珠岩保温砂浆），2、有机保温砂浆（胶粉聚苯颗粒保温砂浆）。
无机保温砂浆（玻化微珠防火保温砂浆，复合硅酸铝保温砂浆）是一种用于建筑物内外墙粉刷的新型保温节能砂浆材料，以无机玻化微珠（又称闭孔膨胀珍珠岩）作为轻骨料，加由胶凝材料、抗裂添加剂及其他填充料等组成的干粉砂浆。
各种涂料配方
各种涂料配方.txt如果真诚是一种伤害，请选择谎言；如果谎言是一种伤害，请选择沉默；如果沉默是一种伤害，请选择离开。
涂料配方汇总：外墙涂料配方、柔性涂料配方、防火涂料配方、环氧地坪涂料配方、内墙涂料配方外墙配方平涂产品名称:外墙漆总量:367.6 Kg原料名称应投入量/Kg水 38乙二醇 5.41124分散剂 2.2AMP-95 0.54NXZ消泡剂 0.7275#防霉剂 0.54244钛白粉 54820A硅酸铝 14700目重钙 36硫酸钡1250目 18高岭土1250目 13分散50分钟检测细度<60um 进入研磨一遍控制细度<60um 合格45~60um水 162438乳液 126AC-261乳液 36成膜助剂 1.82020改性剂 5.4粘度KU PH值IT 对比率90 (+-)1 8.5~9.5 0.94柔感涂料配方现给大家一个配方效果好但成本高:T120 0.1OK520 5.5CAC 15丁酯 42乙酯 10B:N3390C:乙酯AA=1:1A:B:C=10:0.7:3膨胀型防火涂料聚磷酸胺21.0季戊四醇11.5三聚氰胺11.5钛白粉4.7六偏磷酸钠（10%）1.0六甲基纤维素（3%）3.7氯化石蜡11.2水18.2Mowilith DC20F（三氯乙基磷酸酯增韧聚醋酸乙烯乳液，固体分60%聚合物50%增韧剂10%）17.2环氧地坪面涂（1）（２）甲组分：E-44液体环氧树脂（212~244EEW） 36.4DER? 331环氧树脂（美国陶氏化学公司） 34二甲苯11.8 7.2 正丁醇9 3醋酸丁酯２分散剂963（汉高公司）0.3 0.3 消泡剂AMH2（汉高公司）0.3 0.3 流平剂F60（汉高公司）0.2 0.2 氧化铁红 5 5 沉淀硫酸钡（600目）7 21滑石粉（600目） 10石英砂（600目）18 26 有机膨润土 2 1 总计100 100 乙组分：Versamid? 115（汉高公司）33 37二甲苯32 36 正丁醇8 9环氧地坪树脂砂浆配方：甲组分：828环氧树脂（美国Shell公司） 100丁基缩水甘油醚 10消泡剂1208（汉高公司） 2氧化铁红 2钛白（金红石） 1石英砂（200目） 200石英砂（100目） 100总计 415乙组分：Versamine? C-36（汉高公司） 68环氧自流平面涂甲组分：828环氧树脂（美国Shell公司） 90丁基缩水甘油醚 10分散剂963（汉高公司） 0.3消泡剂AMH2（汉高公司） 0.6流平剂F60（汉高公司） 0.5抗划伤剂S4（汉高公司） 0.6氧化铁红 3钛白（金红石型） 1石英砂（300目） 50石英砂（200目） 30沉淀硫酸钡 20白炭黑 1.5总计 207.5乙组分：Versamine? C-31（汉高公司） 46环氧积层地坪面涂甲组分： 828环氧树脂（美国Shell公司） 90邻苯二甲酸二丁酯 10分散剂963（汉高公司） 0.3消泡剂1208（汉高公司） 0.5流平剂F60（汉高公司） 0.5氧化铁红 4石英砂（600目） 35云母粉（600目） 10滑石粉（600目） 10白炭黑 1总计 161.3乙组分：Versamine? C-36（汉高公司） 57弹性漆A组分：二甲苯 30丁酯 30二丙酮醇 30环已酮 10弹性树脂 30-35%流平剂 1-3%OK520哑粉 6%弹性剂 1-8%手感剂 2%催干剂 2%5070D 0-5%B组分：拜耳3390 100%C组分：甲苯 50丁酯 50A:B:C = 8-10:1:3内墙工程漆水 33.15 14.1分散剂AP-1 0.6 0润湿剂SF-1 0.1 0消泡剂T-503 0.15 0.1丙二醇 1.5 1.51250目重钙 25 01250目轻钙 10 01250滑石粉 10 01250目高岭土 5 0钛白 5 0超细研磨填料浆 0 75改性苯丙TH-6598 10 8成膜助剂 0.5 0.4防腐剂 K-55 0.05 0.05消泡剂 T-503 0.15 0.15增稠剂 MS-2 0.6 0.6多功能助剂 AMP-95 0.2 0.2消防标志荧光涂料1 荧光粉G5 18-222 过氯化乙烯树脂 5-103 环氧树脂 15-204 醇酸树脂 10-155 邻苯二甲酸二丁酯 3-56 环氧固化剂 15-207 甲苯 20-30引自：该涂料施工方便，涂膜耐水性、耐油性、耐侯性均较好。
铝粉膏性质

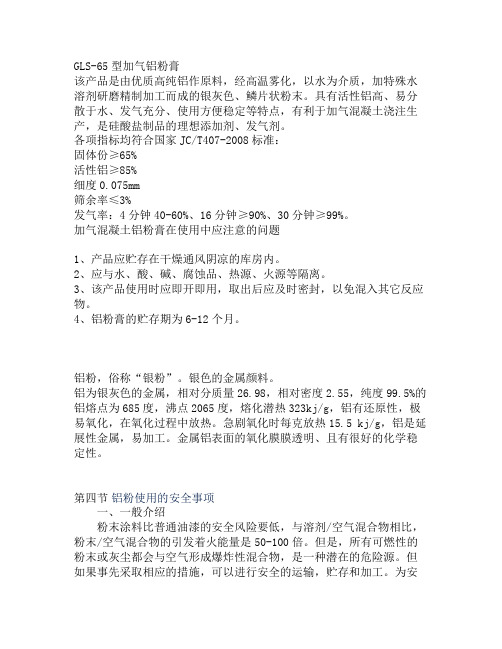

GLS-65型加气铝粉膏该产品是由优质高纯铝作原料，经高温雾化，以水为介质，加特殊水溶剂研磨精制加工而成的银灰色、鳞片状粉末。
具有活性铝高、易分散于水、发气充分、使用方便稳定等特点，有利于加气混凝土浇注生产，是硅酸盐制品的理想添加剂、发气剂。
各项指标均符合国家JC/T407-2008标准：固体份≥65%活性铝≥85%细度0.075mm筛余率≤3%发气率：4分钟40-60%、16分钟≥90%、30分钟≥99%。
加气混凝土铝粉膏在使用中应注意的问题1、产品应贮存在干燥通风阴凉的库房内。
2、应与水、酸、碱、腐蚀品、热源、火源等隔离。
3、该产品使用时应即开即用，取出后应及时密封，以免混入其它反应物。
4、铝粉膏的贮存期为6-12个月。
铝粉，俗称“银粉”。
银色的金属颜料。
铝为银灰色的金属，相对分质量26.98，相对密度2.55，纯度99.5%的铝熔点为685度，沸点2065度，熔化潜热323kj/g，铝有还原性，极易氧化，在氧化过程中放热。
急剧氧化时每克放热15.5 kj/g，铝是延展性金属，易加工。
金属铝表面的氧化膜膜透明、且有很好的化学稳定性。
第四节铝粉使用的安全事项一、一般介绍粉末涂料比普通油漆的安全风险要低，与溶剂/空气混合物相比，粉末/空气混合物的引发着火能量是50-100倍。
但是，所有可燃性的粉末或灰尘都会与空气形成爆炸性混合物，是一种潜在的危险源。
但如果事先采取相应的措施，可以进行安全的运输，贮存和加工。
为安全起见，前面提到的各种粉末的粉末浓度均不能超过10g/m3。
在喷涂区，往往会超过这个浓度。
因为总有足够的氧气含量，因此必须避免引起超过这一最低能量的火花。
PTB（物理技术联邦研究所）BAM（材料试验联邦实验室）已测定了各种含颜料的粉末涂料的爆炸数据。
结果证明，在“最高爆炸压力”和“最高增加压力”方面，挤出和干混的物料没有什么区别。
与不含颜料的树脂粉末比较，当加入5-6%的铝粉时，所谓的粉末常量（Dust Comstant,爆炸力的度量）和最高爆炸压力要增加10%。
硅酸盐系隔热涂料的配方研究
硅酸盐系隔热涂料的配方研究摘要：隔热涂料的研究出现，有效的解决了建筑、墙体和金属的热传导性。
从而降低了物体表面涂层和内部环境的温度，达到改善工作环境，降低能耗的目的。
硅酸盐系涂料以其优良的经济性、可靠的绝热性、操作的方便性等优势，已成为当今隔热建筑涂料方面的发展热点。
本文将深入讨论这种制作工艺简单，环保无毒，可以涂刷在金属表面或者墙体上，干燥后能起到较佳隔热作用的环保型硅酸盐系隔热涂料。
关键词：隔热涂料；硅酸盐一、硅酸盐系保温涂料的优点隔热涂料，又称为绝热涂料，是一种新型的功能性涂料。
它能够有效地阻止热传导，降低表面涂层和内部环境的温度，从而达到改善工作环境，降低能耗的目的。
因其优良的经济性、方便的适用性和可靠的绝热性等优势，正逐步成为新的建筑节能材料。
硅酸盐保温涂料是当前应用最广泛的保温涂料。
这类保温涂料最初以松解过的海泡石作为主要原料，以水玻璃为主要黏结剂。
除海泡石外，还加入大量的膨胀珍珠岩、膨胀蛭石、漂珠、粉煤灰、硅藻土、石棉、玻璃棉、矿棉、硅酸铝纤维等；所用黏结剂也由单一的水玻璃发展为石膏(常温)、水泥(常温)、高铝水泥(中温)、硅溶胶(高温)等复合使用。
此外，还通过加入各种外加剂来改善涂料性能，如流动性、硬化性、憎水性、耐高温性、反射性等。
经过机械打浆、发泡、搅拌等工艺制成膏状保温涂料。
硅酸盐保温涂料具有导热系数低，干容重轻，保温性能好等优点。
导热系数为0.03w/m.k，干容重在每立方米150kg左右，承受温差大，绝冷又防火。
最高使用温度为800℃，最低使用温度为-40℃。
可塑性强，粘结力好，使用寿命长。
粘结力可达2000N 以上，产品呈封闭微孔和网状纤维结构，与设备及管道的热胀同步，具备不开裂，不起皱，不变形的特点，不存在老化和粉化现象，其使用寿命比传统保温材料长3倍，涂敷层薄，用量小，施工方便，综合造价低，其产品用量只有传统保温材料用量的1/5，且施工不需要停产，不用包裹，不需加固辅助材料。
铝粉包覆
二氧化硅包覆制备环保水性型铝粉颜料(实验设计人：叶红齐)内容提要环保水性涂料是绿色化工的重要方向之一，而水性铝粉颜料是水性金属涂料的重要原料。
由于铝粉颜料与水接触会发生析氢反应，导致表面金属光泽降低等应用性能的下降。
本实验通过水解反应法，将SiO2在铝金属颜料表面形成纳米厚度的包覆膜层，隔断与外界水的直接接触。
对包覆膜层的均匀性和厚度的控制是本实验的关键，因为包覆后的铝粉颜料表面的银灰色金属光泽不能有明显的降低。
析氢测定和表面光泽度测定可对包覆效果进行评价。
包覆前后铝粉的表面性质，通过红外光谱和SEM等手段进行表征。
研究背景或项目意义铝粉颜料作为一种用途最广的金属颜料、在汽车、电器、塑料等许多领域广泛应用，产生银灰色的视觉效果和高效的屏蔽保护作用。
目前，市场上的铝金属颜料多为油性颜料，是通过湿式球磨法，在矿物油、200＃溶剂油等有机溶剂中，并加入润滑剂和其他助剂，将球形铝粉转化为片状铝粉，并经过粒度控制、表面捏合等工序加工而成。
有机溶剂的作用主要能是能够提高片状化工程的效率，同时又能把铝粉存在的爆炸危险降到最低。
其润滑剂的主要作用是防止球形铝粉在球磨过程中，由于钢球等介质的机械作用所可能出现的冷焊接现象。
其他助剂有稳定剂、分散剂、表面防护剂及抗沉淀剂等，其目的是提高片状铝粉的表面金属光泽和满足后续涂料行业的要求。
由于油性铝粉颜料，在水介质中难以分散，同时，金属铝与水接触会发生析氢反应，引起金属光泽等性能下降，从而难以满足环保型水性涂料的要求。
由于环保水性型涂料是绿色化工的重要方向之一，从而对水性金属颜料的重要原料的水性铝粉颜料提出很高的要求。
本实验采用铝粉颜料表面包覆纳米SiO2的方法，隔绝铝粉与外界水的直接接触，使铝粉颜料能够达到水性涂料的要求，因此本实验具有重要的意义。
本实验涉及到粉体表面处理技术。
人们已不满足对于单一粉体的亚微米、纳米级的追求，而是期望粉体具有以前所不具备的新性能。
而要获得新性能所采取的所有措施，都可以归结为表面改性处理。
隔热保温涂料(新)配方
隔热保温涂料（新）配方隔热保温涂料（1）注：多孔粉石英，属于一种火山灰沉积岩，该产品自然粒径细（0.5μm左右），颗粒分布均匀，比表面积大（8.3m2/g），外形结构近似球型无棱角状。
以电子显微镜图象看，其表面全是纳米级的介孔。
多孔粉石英表面含有一定数量的羟基（-OH）-硅醇。
作为极性官能团，用于油漆、涂料和粘合剂中有助于提高产品的附着力和粘结性。
另一方面，由于羟基的存在，更容易通过偶联剂表面处理，增加其交联、补强的作用，即增加产品的物理力学性能又提高了涂膜的拉伸强度和对集体的附着、粘结性。
制备方法将聚乙烯醇甲醛水溶液、耐高温胶黏剂同时投入蒸馏釜中搅拌均匀。
将石棉绒、硅酸铝同时投入烘干箱中进行加热烘干，温度控制在100～150℃。
将加热烘干的石棉绒、硅酸铝即时投入双向搅拌机中进行双向搅拌，而后再将聚乙烯醇缩甲醛水溶液、耐高温胶黏剂的混合液一次投入搅拌机中，先低速（250～400r/min）搅拌3min，再高速（1000～1300r/min）搅拌均匀为止。
最后将珍珠岩、海泡石、多孔粉石英、渗透剂T、玻璃微珠、漂珠依次分别加入搅拌机中搅拌均匀为止。
原料配比本品各组分原料配比可在下列范围内调整：珍珠岩20～37.5、石棉绒10.5～25、耐高温胶黏剂1～8.3、海泡石1～12.5、玻璃微珠1.25～4.2、硅酸铝10.5～18.75、多孔粉石英3.5～8.3、渗透剂T 2～8.3、漂珠4.2～10.5、聚乙烯醇缩甲醛水溶液3.5～4.5，其中耐高温胶黏剂可以选用市售的铁锚牌204胶黏剂即JF-1胶。
产品应用本品可涂覆于化工、冶金、建筑、石油等介质温度为-40～700℃任何形状、尺寸的设备用于保温；在使用时，先用适量的自来水浸泡1～2h，并搅拌均匀，用直涂法施工即可。
产品特性（1）生产工艺简单，操作方便，制作不受季节的限制，且不污染，成品率可达100%。
（2）导热系数小，保温隔热性能好，还可具有防水性能，因而用量明显减少，所需保温厚度为传统保温材料的1/3～1/5，涂层的减薄还易于探伤，可准确地发现保温层内设备故障的位置。
水性银粉基本知识
水性银粉基本知识水性银粉又名水性铝银浆、水性银粉浆、水性银浆等，其中最为准确的叫法为水性铝银浆。
之所以很多时候大家会叫水性银粉，主要是因为早期最先广泛使用的铝颜料是铝银粉，简称银粉，随着水性原材料的发展壮大，大家在命名新产品的时候总是习惯于将其特性加上原有产品名称进行重新组合，所以大家慢慢就习惯“水性银粉”的叫法了。
水性银粉虽然名字上面带有“粉”字，但其实它本身并不是粉状，而是更加环保安全的浆状。
水性银粉主要适用于水性涂料、水性墨等水性产品体系，其外观效果主要为银白色浆状物，带有轻微的刺鼻气味，纯水性银粉的气味最低，这个可以作为初步判断水性银浆环保程度的一个参考指标。
水性银粉使用上面也比较简单，可以直接用纯净水进行开稀分散。
真正纯水性银粉能够快速且均匀的在纯净水里面分散，不会出现黏合、不溶于水的情况。
所以大家在选择水性银粉的过程中可以进行简单的测试即可初步辨别水性银粉的好坏。
水性银粉按照外观效果大致可以分为仿电镀效果、细白效果、闪烁效果、随角异色效果等各种不同的外观效果，大家在选择的时候可以根据自身的实际情况进行筛选，确保产品满足自身要求；水性银粉粒径一般在5-80μ之间，但应用比较多的粒径主要集中在5-40μ之间，其他粒径的产品相对而言应用的比较少。
其中我们一般所说的粒径为标准粒径，即粒径分析仪打出来的粒径，而且所选取的数值为所有银粉的D50值作为其整体标准粒径，所以粒径分布越均匀的水性银粉粒径越精准。
水性银粉主要需要观察的几个性能指标包括：金属质感、附着力、储存稳定性、遮盖力、分散性等，当然还有些专门适用于特殊行业的性能要求，比如环保指数、转移性和防腐性等。
客人在选择的时候就可以根据自己行业的特性进行针对性的测试，找到最适合自己的产品。
水性银粉主要适用于水性基料体系，能够很好的在基料里面分散均匀并赋予产品优异的金属质感。
主要涉及行业包括金属漆、塑胶漆、油墨印刷、壁纸印刷、印花浆、防腐漆、乳胶气球、木器漆、汽车修补漆、涂布印刷等诸多行业；由于每个行业都有其特殊的行业要求，所以针对性的选择水性银粉能够避免走许多弯路，曼特博专业水性银粉研发生产厂家，针对不同行业都有丰富的配合经验可以给客户提供针对性的指导，帮助客户快速提升产品品质。
[教学]硅酸镁铝在干粉砂浆中的性能及作用
硅酸镁铝添加于砂浆中主要起润滑、触变、抗流挂、改善施工性的作用，故其在这个领域的商品名称叫触变润滑剂。
硅酸镁铝触变润滑剂加于腻子中时会产生以下益处：（1）本产品为环境友好型纯无机材料，比淀粉醚类有机材料具有更好的特性。
（2）可提高砂浆的和易性，使配制后的砂浆外观圆润饱满。
（3）可延长砂浆的开放时间和可操作时间，提高砂浆的润滑性，降低批刮时的阻力，使批刮更省时省力，提高施工效率和劳动生产率，从而降低人工成本。
（4）可使批刮后的砂浆表面更饱满、平整，对保温砂浆可进行一次性厚浆施工，并减少砂浆的损耗。
（5）可使砂浆、灌浆料均质、稳定，防止砂浆和灌浆料泌水，提升砂浆的存放稳定性。
（6）可降低砂浆和灌浆料的流动粘度和阻力，使泵送和机喷更为方便和流畅，提高砂浆和灌浆料的输送效率，同时可减少砂浆和灌浆料对泵和输送管道的磨损，延长设备寿命，从而降低综合成本。
（7）可视配方和原材料使用情况适当降低砂浆中纤维素、胶粉等用量，优化砂浆配方。
砂浆用硅酸镁铝触变润滑剂与淀粉醚类助剂的性能比较硅酸镁铝触变润滑剂淀粉醚类助剂材料形式环境友好型无机粉体材料有机粉体材料外观提升砂浆外观，更显圆润、饱满、平整对砂浆外观没有提升和易性和易性优异，施工配制效率高对增加砂浆的和易性帮助不大润滑性润滑性优异，批刮容易，效率高润滑性一般，对提升批刮性帮助不大触变性触变值高，抗流挂性好抗流挂性好耐温性各种性能不受气温影响对气温较敏感，气温较高时性能下降地域性添加量和使用性能不受地域限制添加量和使用性能部分受地域影响抗霉变性无机材料，使用后不产生霉变有机材料，使用后有可能产生霉变均质性添加量相对较高，更易与砂浆中其他材料混合均匀，保持砂浆性能的均一性添加量相对较低，易产生混合不均现象，可能导致砂浆性能不均一协同性与纤维素、胶粉等助剂有很好的协同作用，有效提升砂浆各项性能与纤维素、胶粉等助剂的协同作用有限，除抗流挂性外砂浆各项性能提升不大强度不降低砂浆强度对砂浆的强度降低较严重泵送性有效提高泵送效率，减少设备磨损对泵送和设备保护帮助不大添加量一般为0.1～0.3%，个别产品0.3～1.0% 一般为0.03～0.1%性价比综合成本较低，性价比高综合成本较高，性价比较低砂浆用硅酸镁铝触变润滑剂的添加量及使用方法砂浆种类添加量% 使用方法保温砂浆0.2～0.4 与砂粒、水泥、保温材料、纤维、胶粉、纤维素等一起机械混匀即可。
漆粉的种类和特性
漆粉的种类和特性漆粉是一种广泛应用于建筑、汽车、家具等行业的涂料材料，具有保护、装饰、美化等多种功能。
根据不同的成分和特性，漆粉可以分为不同的种类。
本文将介绍几种常见的漆粉种类及其特性。
1.油性漆粉：油性漆粉是以油作为溶剂的一种漆粉，常见的有油漆粉和清漆粉。
油性漆粉具有很好的附着力和耐久性，能够在不同的表面形成坚固的涂层。
油性漆粉还有良好的遮盖力和饱满的色彩效果，可以用来涂刷木制品、金属制品等。
2.水性漆粉：水性漆粉是以水为溶剂的一种漆粉，与油性漆粉相比，它具有环保、易清洗、低毒性等优点。
水性漆粉在干燥后会形成坚硬、耐磨的涂层，可以用于室内外装饰、金属和木制家具的喷涂等。
水性漆粉还可以根据需要进行调色，使得色彩更加丰富。
3.粉末涂料：粉末涂料由树脂、颜料、填料等以粉末的形式组成，通过静电吸附在基材上形成膜状的涂层。
粉末涂料具有环保性好、涂层质量高、耐候性好等优点。
粉末涂料广泛应用于汽车、家具、建筑等领域，可以实现各种颜色和光泽的效果。
4.UV漆粉：UV漆粉是一种通过紫外线照射干燥的涂料，它具有快速干燥、高硬度、耐磨性强等特点。
UV漆粉可以用于木材、塑料、玻璃等基材的涂装，具有色彩鲜艳、光泽度高的效果。
5.艺术漆粉：艺术漆粉是一种专门用于装饰和艺术品制作的漆粉，它可以制作出各种独特的纹理、图案和效果。
常见的艺术漆粉有金箔漆、银箔漆、珍珠漆等。
艺术漆粉具有丰富的色彩、独特的质感和光泽，广泛应用于家具、墙面、雕塑等领域。
总结起来，不同种类的漆粉具有各自的特性和适用范围。
选择合适的漆粉可以根据需要考虑环保性、耐久性、色彩效果等因素。
不论是进行建筑装饰、汽车喷漆还是家具涂装，都可以根据实际需求选择合适的漆粉，以实现最佳的效果。
水溶性工业硅酸锂
本标准适用于复分解反应法制取的水溶性工业硅酸锂。
产品主要用作水溶性防腐耐高温无机涂料、高级粘合剂和表面处理剂等。
分子式：Li2O·nSiO2一、技术要求二、检验方法1、外观的测定目测。
2、氧化锂含量的测定2.1 原理以甲基红为指示剂，用标准硫酸溶液滴定总碱度。
2.2 试剂和溶液甲基红(HG3-958)：0.2%乙醇溶液；硫酸(GB625)标准溶液：c(1/2H2SO4)＝0.1mol/L。
2.3 测定步骤称取6-8g试样(准确到0.002g)移入250ml容量瓶中用水稀释至刻度，摇匀。
取25ml试液、置于300ml锥形瓶中，加入50ml水，加0.4ml甲基红指示剂，用0.1mol/L 硫酸标准溶液滴定至溶液由黄色变为红色为终点。
2.4 计算氧化锂的含量X1(%)按式(1)计算：X1＝(c*V*0.01494)/(m*25/250)*100(1)式中c－－硫酸标准溶液的摩尔浓度，mol/L；V－－滴定时消耗硫酸标准溶液的体积，ml；m－－试样质量，g；0.01494－－氧化锂的毫摩尔质量，g。
平行测定结果允许偏差不大于0.1%。
3、二氧化硅含量的测定3.1 原理滴定氧化锂后的溶液中和加入过量氟化钠，生成相应量的碱，加入一定体积过量的盐酸标准溶液，再用氢氧化钠标准溶液滴定过量酸。
3.2 试剂和溶液氟化钠(GB/1264)：粉状；盐酸(GB622)：c(HCl)＝0.5mol/L标准溶液；氢氧化钠(GB629)：c(NaOH)＝0.3mol/L标准溶液；甲基红：0.2%乙醇溶液。
3.3 测定步骤在测定氧化锂后的溶液中，加入3g氟化钠，摇动使其溶解，此时溶液又变成黄色，立即用0.5mol/L盐酸标准溶液滴定至红色不变，再过量4-5ml，然后用0.3mol/L氢氧化钠标准溶液滴定至黄色为终点。
同时作空白试验：在300ml锥形瓶中加入80ml水，加0.4ml甲基红指示剂，用0.5mol/L盐酸标准溶液滴定至红色，加入3g氟化钠，摇动使其溶解，立即用0.5mol/L盐酸滴定至红色过量4-5ml，然后用0.3mol/L氢氧化钠标准溶液滴定至黄色为终点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
http://www.xxtlw.com
水性建筑涂料------硅酸铝粉
硅酸铝粉是一种优良的涂料原料。目前在乳胶漆生产中采用超细硅酸铝粉代替部分钛白
粉，不但能够改善乳胶漆的技术性能，，而且具有明显的经济效益，是国内外涂料行业普遍
采用的技术。
一、产品用途:
硅酸铝粉是一种新型功能型硅酸盐产品，其具有颗粒细、悬浮性好、白度高等特点。作
为功能性助剂，它可广泛用于环保水性建筑涂料、油墨、塑料、橡胶、皮革、印染、造纸等
领域。
加入室内、外建筑涂料、印花涂料浆、皮革揩光浆、醇酸漆、丙烯酸外墙漆、粉末涂料、
白色二道底漆、马路标线漆等产品中，产生钛白增效作用，节省钛白粉用量约15~25%，故
可大幅度降低产品成本，并可明显改进产品性能，如白度、干膜遮盖力、贮藏稳定性、耐候
性、耐磨损性、耐洗擦性等；也可改善产品的施工性能，如降低涂膜的热塑性，改善表面的
发粘性、吸尘性等。能使底漆略具轻微的增稠，从而改善其涂刷性，防止在垂直涂装的流挂
现象。掺有合成超细硅酸铝的农用塑料薄膜，可改善其透光性，增加农作物的光合作用强度，
从而可使农作物产量提高约8%-20%。应用于造纸工业中，可明显增加纸张的白度，改善产
品的外观及其使用寿命。
二、产品指标
外观
松散白色粉末水分(105℃,2小时)6-9灼烧损失(800℃,2h)7-9
堆比重(公斤/升)0.20-0.28水浸PH值(5%水溶9.7-10.8)
吸油量(g/100g)≤120平均粒度(μ)≤1.5
晶型无定型白度(%)≥96
使用范围
皮革揩光浆、印花、溶剂型涂料以及油墨、塑料、橡胶、涂料浆等水性涂料以及造纸等
行业
三、使用条件
加入量：在涂料领域，使用量一般为钛白粉用量的15-25%；其它领域需根据实际情况
而定
使用方法：直接加入，但分散要彻底。
注意事项：硅酸铝粉呈碱性，注意基料的选择及其它颜料的配伍。有轻微的消光性，
在有光漆中用量不可过大。
五、包装
采用编织袋内衬塑料袋包装，净重20公斤/袋。也可按客户要求包装
