差模与共模的区别
差模阻抗和共模阻抗
差模阻抗和共模阻抗一、差模信号和共模信号的概念差模信号是指两个信号之间的差值，即两个信号相减的结果。
在电路中，通常用差分放大器来放大差模信号。
共模信号是指两个信号的平均值，即两个信号相加后除以2的结果。
在电路中，共模信号会对电路产生干扰，因此需要采取措施来抑制共模干扰。
二、差模阻抗和共模阻抗的概念1. 差模阻抗差模阻抗是指差模信号在电路中传输时所遇到的阻力。
它可以用来描述电路对于差分输入信号的响应能力。
通常用单位欧姆（Ω）来表示。
2. 共模阻抗共模阻抗是指共模信号在电路中传输时所遇到的阻力。
它可以用来描述电路对于共模输入信号的响应能力。
通常用单位欧姆（Ω）来表示。
三、差模阻抗和共模阻抗的计算方法1. 差模阻抗计算方法差分放大器的输入端有两个引脚，一个为正极性输入引脚（+IN），一个为负极性输入引脚（-IN）。
当差模信号被输入到+IN和-IN时，差分放大器会将其放大。
差模阻抗可以通过下面的公式来计算：Zd = ΔVd/ΔId其中，ΔVd为差模信号的变化量，ΔId为差分放大器输入端的电流变化量。
2. 共模阻抗计算方法共模信号在电路中传输时会受到干扰，因此需要采取措施来抑制共模干扰。
一个有效的方法是使用共模电压反馈电路。
共模阻抗可以通过下面的公式来计算：Zc = ΔVc/ΔIc其中，ΔVc为共模信号的变化量，ΔIc为共模电压反馈电路中的电流变化量。
四、如何提高差模阻抗和共模阻抗1. 提高差模阻抗的方法（1）增加输入电阻：在差分放大器中增加输入电阻可以提高其对于差分输入信号的响应能力。
（2）减小反馈电容：减小反馈电容可以提高差分放大器对于高频信号的响应能力。
2. 提高共模阻抗的方法（1）使用共模电压反馈电路：共模电压反馈电路可以抑制共模干扰，提高共模阻抗。
（2）使用屏蔽材料：在设计电路时，可以使用屏蔽材料来隔离共模信号和差模信号，从而减小共模干扰。
（3）提高接地质量：接地是电路中非常重要的一环，提高接地质量可以减小共模干扰。
共模滤波器和差模滤波
共模滤波器和差模滤波共模滤波器和差模滤波器是电子电路中常用的滤波器类型，用于处理信号中的共模干扰和差模信号。
共模滤波器主要用于抑制共模干扰，而差模滤波器主要用于增强差模信号。
本文将分别介绍这两种滤波器的原理、应用和特点。
一、共模滤波器共模滤波器是一种用于抑制共模干扰的滤波器。
在电子电路中，当信号传输过程中存在共模干扰时，会导致信号质量下降。
共模干扰是指在传输线上，两个信号相互干扰而产生的噪声。
共模干扰可以由电源波动、地线干扰等多种原因引起。
共模滤波器的工作原理是通过设计特定的电路结构和参数，将共模干扰信号滤除。
常见的共模滤波器包括电容耦合器、差分放大器和共模电感等。
其中，电容耦合器通过将信号的共模分量滤除，只传输差分信号，从而抑制共模干扰；差分放大器则是通过将信号的差模分量放大，相对于共模分量的增益较高，从而减小共模干扰的影响；共模电感则是利用电感元件的特性，在传输线上产生反向的磁场，抵消共模干扰。
共模滤波器的应用非常广泛，在各种电子设备中都有使用。
例如，在音频设备中，共模滤波器可以用于抑制电源干扰和地线干扰，提高音质；在通信设备中，共模滤波器可以用于抑制电磁干扰，提高信号传输质量。
共模滤波器的特点是可以有效地抑制共模干扰，提高信号质量。
但是，由于共模滤波器需要对共模干扰进行滤除或抵消，因此会引入一定的成本和复杂性。
此外，共模滤波器的性能受到电路参数和布局的影响，需要进行精确的设计和优化。
二、差模滤波器差模滤波器是一种用于增强差模信号的滤波器。
在很多应用中，差模信号是我们关注的主要信号，而共模信号则是噪声或干扰。
差模滤波器的作用是通过设计特定的电路结构和参数，将差模信号滤出，并增强其幅度。
差模滤波器的工作原理是通过放大差模信号，同时抑制或滤除共模信号。
常见的差模滤波器包括差分放大器和差分电感等。
差分放大器是差模滤波器中最常用的一种，它通过放大差模信号，同时抑制共模信号，从而提高差模信号的幅度。
差分电感则是利用电感元件的特性，在传输线上产生增强的磁场，增强差模信号。
共模信号和差模信号
共模信号和差模信号了解共模和差模信号之间的差别，对正确理解脉冲磁路和工作模块之间的关系是至关重要的。
变压器、共模扼流圈和自耦变压器的端接法，对在局域网（LAN）和通信接口电路中减小共模干扰起关键作用。
共模噪音在用无屏蔽对绞电缆线的通信系统中，是引起射频干扰的主要因素，所以了解共模噪音将有利于更好地了解我们关心的磁性界面的电磁兼容论点。
本文的主要目的是阐述差模和共模信号的关键特性和共模扼流圈、自耦变压器端接法主要用途，以及为什么共模信号在无屏蔽对绞电缆线上会引起噪音发射。
在介绍这些信号特点的同时，还介绍了抑制一般噪音常用的方法。
图1差模信号图2差模信号的波形图2差模和共模信号我们研究简单的两线电缆，在它的终端接有负载阻抗。
每一线对地的电压用符号V1和V2来表示。
差模信号分量是VDIFF，共模信号分量是VCOM，电缆和地之间存在的寄生电容是C p。
其电路如图1所示，其波形如图2所示。
2．1差模信号纯差模信号是：V1=－V2（1）大小相等，相位差是180°VDIFF=V1－V2（2）因为V1和V2对地是对称的，所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载。
在以电缆传输信号时，差模信号是作为携带信息“想要”的信号。
局域网（LAN）和通信中应用的无线收发机的结构中安装的都是差模器件。
两个电压（V1＋V2）瞬时值之和总是等于零。
2．2共模信号纯共模信号是：V1=V2=VCOM（3）大小相等，相位差为0°V3=0（4）共模信号的电路如图3所示，其波形如图4所示。
因为在负载两端没有电位差，所以没有电流流过负载。
所有的共模电流都通过电缆和地之间的寄生电容流向地线。
在以电缆传输信号时，因为共模信号不携带信息，所以它是“不想要”的信号。
图3共模信号图4共模信号的波形图图5无屏蔽对绞线系统中的差模信号图6无屏蔽对绞线系统中的共模信号两个电压瞬时值之和（V1＋V2）不等于零。
相对于地而言，每一电缆上都有变化的电位差。

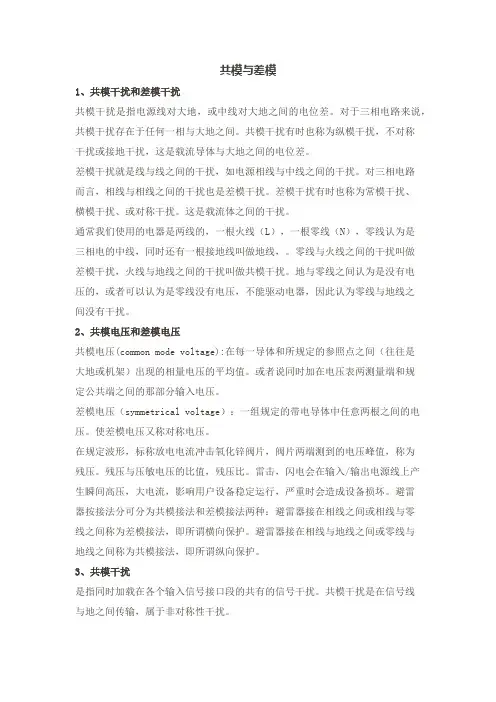

共模与差模
共模与差模1、共模干扰和差模干扰共模干扰是指电源线对大地，或中线对大地之间的电位差。
对于三相电路来说，共模干扰存在于任何一相与大地之间。
共模干扰有时也称为纵模干扰，不对称干扰或接地干扰，这是载流导体与大地之间的电位差。
差模干扰就是线与线之间的干扰，如电源相线与中线之间的干扰。
对三相电路而言，相线与相线之间的干扰也是差模干扰。
差模干扰有时也称为常模干扰、横模干扰、或对称干扰。
这是载流体之间的干扰。
通常我们使用的电器是两线的，一根火线（L），一根零线（N），零线认为是三相电的中线，同时还有一根接地线叫做地线，。
零线与火线之间的干扰叫做差模干扰，火线与地线之间的干扰叫做共模干扰。
地与零线之间认为是没有电压的，或者可以认为是零线没有电压，不能驱动电器，因此认为零线与地线之间没有干扰。
2、共模电压和差模电压共模电压(common mode voltage):在每一导体和所规定的参照点之间（往往是大地或机架）出现的相量电压的平均值。
或者说同时加在电压表两测量端和规定公共端之间的那部分输入电压。
差模电压（symmetrical voltage）：一组规定的带电导体中任意两根之间的电压。
使差模电压又称对称电压。
在规定波形，标称放电电流冲击氧化锌阀片，阀片两端测到的电压峰值，称为残压。
残压与压敏电压的比值，残压比。
雷击，闪电会在输入/输出电源线上产生瞬间高压，大电流，影响用户设备稳定运行，严重时会造成设备损坏。
避雷器按接法分可分为共模接法和差模接法两种：避雷器接在相线之间或相线与零线之间称为差模接法，即所谓横向保护。
避雷器接在相线与地线之间或零线与地线之间称为共模接法，即所谓纵向保护。
3、共模干扰是指同时加载在各个输入信号接口段的共有的信号干扰。
共模干扰是在信号线与地之间传输，属于非对称性干扰。
4、共模干扰的消除方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源（纹波干扰小于50mV）。
详解差模电压和共模电压-简单易懂
差模电压与共模电压我们需要的是整个有意义的“输入信号”，要把两个输入端看作“整体”。
就像平面坐标需要用 x,y 两个数表示，而到了高中或大学就只要用一个“数”v，但这个 v 是由 x,y 两个数构成的“向量”……而共模、差模正是“输入信号”整体的属性，差分输入可以表示为vi = (vi+, vi-)也可以表示为 vi = (vic, vid)c 表示共模，d 表示差模。
两种描述是完全等价的。
只不过换了一个认识角度，就像几何学里的坐标变换，同一个点在不同坐标系中的坐标值不同，但始终是同一个点。
运放的共模输入范围：器件（运放、仪放……）保持正常放大功能（保持一定共模抑制比 CMRR）条件下允许的共模信号的范围。
显然，不存在“某一端”上的共模电压的问题。
但“某一端”也一样存在输入电压范围问题。
而且这个范围等于共模输入电压范围。
道理很简单：运放正常工作时两输入端是虚短的，单端输入电压范围与共模输入电压范围几乎是一回事。
对其它放大器，共模输入电压跟单端输入电压范围就有区别了。
例如对于仪放，差分输入不是 0，实际工作时的共模输入电压范围就要小于单端输入电压范围了。
可以通俗的理解为：两只船静止在水面上，分别站着两个人，A和B。
A和B相互拉着手。
当船上下波动时，A才能感觉到B变化的拉力。
这两个船之间的高度差就是差模信号。
当水位上升或者下降时，A并不能感觉到这个拉力。
这两个船离水底的绝对高度就是共模信号。
于是，我们说A和B只对差模信号响应，而对共模信号不响应。
当然，也有一定的共模范围了，太低会沉到水底，这样船都无法再波动了。
太高，会使会水溢出而形成水流导致船没法在水面上停留 理论上，A和B应该只是对差模有响应但实际上，由于船上下颠簸，A和B都晕了，明明只有共模，却产生了幻觉：似乎对方相对自己在动。
这就说明，A和B内力较弱，共模抑制比不行啊。
当然,差模电压也不可以太大，否则会导致把A和B拉开。
主要是 “共模是两输入端的算术平均值,差模是直接的同相端与反相端的差值”。
差模信号与共模信号
差模信号与共模信号
哎呀呀，这“差模信号”和“共模信号”可真是让我这个小脑袋瓜转了好久呢！
咱先来说说这差模信号。
你看啊，就好像我们班跑步比赛，我和我的同桌一起跑，我俩速度不一样，这速度的差别就好比差模信号。
它是两个信号之间的差异部分。
比如说，一条线路上传了两个大小不同、方向相反的电流，这就是差模信号在“搞事情”啦！
那共模信号又是啥呢？这就好比全班同学一起做早操，大家动作差不多，方向也一样，这差不多一样的动作就像共模信号。
它是两个信号相同的部分。
比如说，一条线路上传了两个大小相同、方向相同的电流，这就是共模信号在“发挥作用”呢！
“这有啥用啊？”你可能会这么问。
嘿，用处可大啦！在电子电路里，如果差模信号和共模信号处理不好，那整个电路就可能乱套啦！就像我们做数学题，如果一开始就把公式用错了，那后面能得出正确答案吗？肯定不能呀！
老师给我们讲这些的时候，我周围的小伙伴们都一脸懵。
“这也太难懂了吧！”有的同学小声嘟囔着。
我也着急呀，心里想着：“这可怎么办，我一定要搞明白！”
后来，老师举了好多例子，还让我们做了实验。
慢慢地，我好像有点明白了。
我赶紧跟同桌说：“嘿，我好像懂了一点，你呢？”同桌摇摇头：“我还是不太清楚，你快给我讲讲。
”我就把自己的理解跟他说了一遍。
你说，这差模信号和共模信号是不是很像一对调皮的双胞胎，有时候让人分不清，但只要我们仔细观察，就能发现它们的不同之处。
总之，差模信号和共模信号虽然复杂，但只要我们用心去学，就能掌握它们的奥秘！。
共模分量和差模分量公式
共模分量和差模分量公式哎呀，说起共模分量和差模分量公式，这可真是个有点让人头疼但又超级重要的知识点。
咱先来说说啥是共模分量和差模分量。
比如说，在一个电路里，有两条线，就像一对小伙伴，它们传输的信号可能会有相同的部分，也可能有不同的部分。
相同的那些，就是共模分量；不同的呢，就是差模分量。
共模分量的公式是：Ucm = （U1 + U2）/ 2 ，这里的 U1 和 U2 就是那两条线上的电压。
差模分量的公式是：Ud = （U1 - U2）/ 2 。
我给您讲个我以前遇到的事儿啊。
有一次，我带一个学生做电路实验，就是研究这个共模分量和差模分量。
那孩子特别认真，眼睛瞪得大大的，紧紧盯着仪器上的数值。
我们按照实验步骤，一点点测量数据，然后计算共模和差模分量。
结果呢，第一次算出来的结果和预期的差了不少。
那孩子急得直挠头，我就安慰他别着急，咱们一起找找问题。
我们重新检查了线路连接，发现有个地方接触不太好，导致数据不准确。
重新弄好之后，再次计算，嘿，这次就对了！那孩子高兴得差点跳起来，我心里也特别有成就感。
在实际应用中，共模分量和差模分量的概念非常重要。
比如说在通信系统里，要是搞不清楚这两个概念，信号传输可能就会出大问题，声音不清晰啦，图像有干扰啦，那可就麻烦啦。
再比如在电磁兼容的领域，要是不明白共模和差模，设备可能会受到各种干扰，影响正常工作。
想象一下，您正在用手机打电话，结果因为共模差模没处理好，声音断断续续的，多闹心啊。
学习这两个公式，可不能死记硬背，得理解背后的原理。
多做几个实验，多分析一些实际的例子，这样才能真正掌握。
总之啊，共模分量和差模分量公式虽然看起来有点复杂，但只要用心去学，多实践，就一定能搞明白。
就像我和那个学生做实验一样，遇到问题别慌张，仔细分析，总能找到解决办法的。
希望您在学习这部分知识的时候也能顺顺利利的！。
电路中的共模信号与差模信号
电路中的共模信号与差模信号在电路设计和信号传输中，共模信号（Common Mode Signal）和差模信号（Differential Mode Signal）是两个非常重要的概念。
它们在电路性能和信号质量上起着关键作用。
本文将从原理、应用以及解决方案等方面，探讨共模信号和差模信号的特点以及对电路性能的影响。
一、共模信号的特点和作用共模信号是指同时作用于电路两个输入端口的信号，它们具有相同的幅值和相位。
在某些情况下，由于外界信号或者电路内的某些因素，共模信号会被引入到差动信号中，从而导致信号的失真和干扰。
共模信号的存在会对电路的性能产生负面影响，如信号失真、干扰增加等。
为了解决共模信号对电路性能的影响，工程师们通常会采取一系列的抑制措施。
比如，在模拟电路设计中，可以采用差分放大器、共模抑制电路等，来抑制共模信号的干扰。
在数字电路设计中，可以采用屏蔽技术、滤波器等来降低共模信号的干扰。
二、差模信号的特点和应用差模信号是指作用于电路的两个输入端口的信号，它们具有相反的相位，在电路中相互抵消。
差模信号在许多应用中起着重要作用，特别是在数据传输和通信领域。
差分信号在许多数字通信中广泛应用，利用差分信号传输数据可以提高信号质量和稳定性。
相比于单端传输，差分信号可以减少共模噪声的干扰，并提高信号的抗干扰能力。
在信号的采集和放大过程中，差分输入的方式可以提高信号的准确性和抗干扰能力。
差分信号输入方式具有更高的共模抑制比、更低的噪声功率以及更好的线性特性。
三、解决方案和技术为了提高共模抑制能力和差分信号传输质量，工程师们提出了一系列的解决方案和技术。
在电路设计中，可以采用差分信号传输技术来提高信号品质。
差分信号传输可以通过差分放大器、差分线路、差分编解码器等实现。
这些技术可以将差分信号从共模信号中分离出来，提高信号传输质量。
在电路布局和连接中，可以采用屏蔽性的方法来降低共模干扰。
通过电路板的屏蔽和接地设计，可以减少共模噪声对电路的干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最近一直对运放的共模电压和差模电压有些搞不清楚，网上搜了搜，摘录一些经典！
共模信号和差模信号是指差动放大器双端输入时的输入信号。
共模信号：双端输入时，两个信号相同。
差模信号：双端输入时，两个信号的相位相差180度。
任何两个信号都可以分解为共模信号和差模信号。
设两路的输入信号分别为：A,B.
m,n分别为输入信号A，B的共模信号成分和差模信号成分。
输入信号A，B可分别表示为：A=m+n；B=m-n
则输入信号A,B可以看成一个共模信号m 和差模信号n 的合成。
其中m=(A+B)/2；n=(A-B)/2。
差动放大器将两个信号作差，作为输出信号。
则输出的信号为A-B，与原先两个信号中的共模信号和差模信号比较，可以发现：
共模信号m=(A+B)/2不见了，而差模信号n=(A-B)/2得到两倍的放大。
这就是差模放大器的工作原理。
我们需要的是整个有意义的“输入信号”，要把两个输入端看作“整体”。
就像初中时平面坐标需要用x,y 两个数表示，而到了高中或大学就只要用一个“数”v，但这个v 是由x,y 两个数构成的“向量”……
而共模、差模正是“输入信号”整体的属性，差分输入可以表示为
vi = (vi+, vi-)
也可以表示为
vi = (vic, vid)
c 表示共模，
d 表示差模。
两种描述是完全等价的。
只不过换了一个认识角度，就像几何学里的坐标变换，同一个点在不同坐标系中的坐标值不同，但始终是同一个点。
运放的共模输入范围：器件（运放、仪放……）保持正常放大功能（保持一定共模抑制比CMRR）条件下允许的共模信号的范围。
显然，不存在“某一端”上的共模电压的问题。
但“某一端”也一样存在输入电压范围问题。
而且这个范围等于共模输入电压范围。
道理很简单：运放正常工作时两输入端是虚短的，单端输入电压范围与共模输入电压范围几乎是一回事。
对其它放大器，共模输入电压跟单端输入电压范围就有区别了。
例如对于仪放，差分输入不是0，实际工作时的共模输入电压范围就要小于单端输入电压范围了。
computer00：
两只船,分别站着一个MM和一个GG. MM和GG手拉着手. 当船上下波动时,MM才能感觉到GG变化的拉力。
这两个船之间的高度差就是差模信号。
当水位升高或者降低时,MM并不能感觉到这个拉力. 这两个船离水底的绝对高度就是共模信号。
MM和GG只对差模信号响应，而对共模信号不响应。
当然，也有一定的共模范围了，别沉到了水底,这样船都无法再波动了。
水位也别太高，高了会顶到天的...........
赤铸：
理论上，MM和GG应该只对差模有响应
但实际上，由于船上下颠簸，MM和GG都晕了，明明只有共模，却产生了幻觉：似乎对方相对自己在动。
这就说明，MM和GG内力较弱，共模抑制比不行啊
换杨过和小龙女试试，人家那指标大概就不一样了
computer00：
当然,差模电压也不可以太大，否则会把MM和GG拉开的...
iC921：
主要是这句“共模是两输入端的算术平均值,差模是直接的P端与N端的差值”。
共模电压应当是从源端看进来时，加到放大电路输入端的共同值，差模则是加到放大电路两个输入端的差值。
共模电压有直流的，也有交流的。
直流的称为直流共模抑制（比），交流的称为交流共模抑制（比），统称共模抑制（比）。
一般的放大器特别是仪表放大器，有较好的直流共模抑制，但对交流共模抑制，频率一高往往就不行了----急剧下降。
一般的信号均有源阻抗，此阻抗可以不同程度破坏电路的对称性，因此，用差分放大器时要小心它引起的误差。
参考AD629。
computer00：
不仅仅是在运放电路中。
只要是电信号传输，都可以分为共模和差模
赤铸：
差模是两根信号线之间的
共模是信号对地的
所以只要有信号传输就有共模干扰
准确说是：一根线共模和差模叠加在一起，无法区分，只有双线传输才能区分共模和差模
公开发表的学术期刊上的定义，其实也都是各个作者的理解
1. 共模干扰是指干扰电压出现在仪表输人端的一端(正端或负端)对地之间的交流信号,它可用晶体
管电压表跨接于仪表输人端的一端(正端或负端)与地之间测量,一般对地干扰大多在几伏到几十伏的范围内
2. 共模干扰是指电路中两个被测量点电位相对大地同时发生同方向交化而产生的干扰,而差模jf扰
则是电路中两个被测量点的电位差发生相对变化而产生的干扰
3. 共模干扰是指模数转换器两个输入端上共有的干扰电压,它可能是直流或交流电压,电压幅值可根
据应用现场的环境达几伏甚至更高.共模干扰又称共态干扰,常用共模抑制比(CMRR)表示输入电路对共模干扰的抑制能力
4. 共模干扰是指由电源的相线与地线所构成回路中的干扰.差模干扰是指电源的相线和相线所构成
的回路中的干扰.传导干扰主要是由电路中高速切换的电压、电流与杂散寄生参数之间相互作用而产生的高频震荡所引起
5. 实际上传导干扰又有共模和差模之分,所谓共模干扰是指地线与相线干扰信号,线间的相位相同、
电位相等,而差模干扰是相线间干扰信号相位差180(电位相等)
6. 共模干扰是指在保护装置所有电路或电路的某一点与地(或外壳)之间形成的干扰(电位),如图1中
的Vt所示.它是保护装置工作不正常的重要原因
7. 共模干扰”是指干扰大小和方向一致,其存在于电源任何一相对大地、或中线对大地间.共模干扰也称纵模干扰、不对称干扰或接地干扰,是载流体与大地之间的干扰
先看共模和差模的由来，也就是这种区分的价值
1. 传导干扰下：
假设系统的公共参考点（“地”）受干扰，电位发生了波动。
其实电位这个概念严格说只有相对意义，一个孤立点不存在什么“电位”，所以波动一定要相对另一个参考点的，例如：大地，或与你的板子或整机相连的那个设备的参考点。
这时，两个设备间的两根信号线上的干扰是近似相同的。
2. 空间耦合干扰下：
电磁波具有一定的空间连续性，在很小的空间内，可以认为电磁波是均匀的，如果两根线靠得很近，两根线所受干扰也是近似相同的。
按一般说法，任意一根信号线相对地线所受干扰，就是共模干扰。
但只有双线传输时，共模和差模的区分才有价值。
而且，一根线可以有“共模”，但没有差模
概念也是人为定的。
要么按公认说法（事实标准），要么按权威定义，比如，IEEE标准。
leeice：
差分运放一端加3 v 一端2v
相当于一端加
vd=0.5
vc=2.5
一端加:
vd=-0.5
vc=2.5
任何一种信号,都是共模与差模的复合
但是是什么决定了哪些是共模哪些是差模,就是看参考的信号了
单纯的讲一根线是没有意义的
参考地位其实只不过是以地为0信号
如果一端是VI,
那么地端相当于共模信号为VI/2
差模信号为-VI/2
综合起来就为0了
而任意参考位为V2的话
VI里面的共模量应为(V1+V2)/2
差模量为(V1-V2)/2
另一端相当于共模量(V1+V2)/2
差模量为-(V1-V2)/2
差模与共模只有相比较才有意义吧
个人理解的,不知道对不对
computer00：
简单理解：你选择了一个地之后，两根线的相对高度就是差模。
而两根线的绝对高度的平均值就是共模，当两根线的距离缩小到0，变成一根线时，就只有一个高度了，因此它的绝对值就是共模。
dongshan ：
我个人认为所谓的差模与共模都是人为引入的概念来描述输入信号的。
当输入
信号跑到你的电路里的时候，它才不管什么是共模与差模呢。
但是人们为了更
好的研究输入信号就乱七八糟地计算，最后又乱七八糟地区别对待。
仅此而
已。
当我们研究输入信号的所产生的各种现象时，就好像当年我们追究日本的
战争责任一样,把日本军国主义与日本人民区别对待。
这样做对吗？哈哈，有时
看来却毫无意义。
