经典UG三维零件图
《UG NX 10.0机械三维设计项目教程》课件项目3 轴类零件三维建模与工程图设计
② 选择螺纹类型。
知识库
UG NX中的螺纹有两种类型：“符号” 螺纹和“详细”螺纹。“详细”螺纹是指 切出三维实体螺纹，一般用于较大尺寸的 非标准螺杆；“符号”螺纹是指不切出实 体而只显示螺纹线，更便于工程图表示。
3.1 案例任务——圆弧轴三维建模及工程图设计
创建孔特征
使用“孔”命令可以为零件添加常规孔、钻形孔、螺钉间隙孔、螺纹孔等孔特征。
创建孔特征的基本操作流程为：① 单击“孔”按钮 ，弹出“孔”对话框→② 选择孔的类型→③ 指定孔的位置点→④ 指定孔的方向→⑤ 设置孔的形状和尺寸→⑥ 单击对话框中的“确定”或“应用”按 钮完成孔特征的创建。
以XC轴方向为 旋转轴方向
⑤ 指定旋转轴 和旋转角度
生成旋转特征
⑥ 单击“确定”按钮，生成旋转特征
3.1 案例任务——圆弧轴三维建模及工程图设计
为草图添加几何约束
在利用直线、圆弧等草图工具绘制二维草图时，通常只需要先绘制出草图的大概形状和尺 寸，然后再通过添加草图约束对其形状和大小进行精确控制，以获得理想的二维图形。草图 约束分为几何约束和尺寸约束两类。
圆弧轴零件工程图
3.1 案例任务——盖板三维建模及工程图设计
本任务涉及的重要知识点
圆弧轴三维建模 圆弧轴工程图设计
创建旋转特征 为草图添加几何约束 为草图添加尺寸约束 创建孔特征 创建螺纹特征
创建局部剖视图
标注公差
3.1 案例任务——圆弧轴三维建模及工程图设计
创建旋转特征
旋转特征是将一个平面上绘制的二维截面沿旋转轴旋转一定角度而形成的三维特征，是 UG实体建模中最常用的特征之一。
在“草图”任务环境中，默认情况下，“主页”选项卡“创建自动判断约束”按钮 处于 选中状态，此时在绘制草图的过程中系统会自动为满足某种特定条件的草图对象添加相应的 几何约束。例如，绘制水平直线时，系统会自动为直线添加水平约束。
UG规范4——UG三维建模规范
UG三维建模规范目录1范围 (1)2规范性引用文件 (1)3术语 (1)4三维建模的原则 (3)5三维建模的精度要求 (3)5.1曲线的精度。
(4)5.2曲面的精度。
(4)6三维建模的通用要求 (4)6.1绘图单位 (4)6.2日期格式 (4)6.3图层设置 (4)6.4线型 (5)6.5颜色 (5)6.6文本字体和字符集 (6)6.7引用集 (6)6.8部件属性 (6)6.9材料与质量特性 (8)6.10原点和坐标系设置 (8)6.11视图 (8)6.12应按规定的方式组织和显示数据： (8)6.13其它 (8)7文件目录与命名原则 (9)7.1文件目录 (9)7.2命名规则 (9)8三维建模的特征应用要求 (10)8.1特征应用的基本要求 (10)8.2体素特征 (11)8.3参考特征 (11)8.4草图特征 (11)8.5 拉伸、旋转和扫描特征 (11)8.6成形特征 (12)8.1 引用特征 (12)8.2螺纹特征（Thread Feature） (12)8.4用户自定义特征（User Defined Feature） (13)8.5部件间相关建模 (13)9标准件、借用件、外购件的三维建模 (13)9.1概述 (13)9.2典型结构件 (13)9.3借用件 (13)9.4外购件 (13)9.5钣金零件的三维建模 (13)10模型的检查和提交 (13)附表一标准内置函数 (1)NX软件三维建模规范1 范围本规范规定了采用NX软件进行产品设计时，在三维建模过程中所用的定义、三维建模的原则、三维建模的通用规定、文件管理、建模特征应用等要求。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
机械产品零部件三维建模实用教程(UG NX 12.0版) PPT课件(新)项目03 三维建模基础
单击左上角“菜单”按钮 ，单击[插入]/[设计特征]/[拉伸]， 随后任选其中一个基准面，单击后进入三维建模界面。
项目03 三维建模基础
3.2.3 拉伸建模基本操作 1）基本拉伸 创建以XY面为基准面，直径为100，高度为20的圆柱。
项目03 三维建模基础
3.1.2 进入三维建模界面 双击NX12.0的启动图标，进入初始界面后，单击[文件]/[新建]， 弹出“新建”对话框，系统默认选择“模型”功能模块，单击”确 定”便可进入三维建模界面。 3.1.3 三维建模基础的作用 通过学习三维建模基础，可以对三维模型的创建有初步的了
解，并熟悉了三维建模的基本过程，为今后学习高级命令，以及 复杂零件建模打下良好的基础。
项目 08
项目 10
二维草图绘制
三维建模特征编辑及辅助建模
经典机械零件建模 之“盘盖类零件” 经典机械零件建模 之“叉架类零件”
零件装配
项目03 三维建模基础
项目03 三维建模基础
【项目概述】：本项目主要讲述了拉伸、旋转和扫掠三种基本 建模方法。并选取了支座、固定架、异型套、手柄、内六角扳手 和弯管等6个简单零件作为完成任务的目标案例，以此来锻炼在完 成建模任务时，各种基础建模命令的综合使用情况。
【学习目标】：学会正确识读简单零件的图纸，学会通过对零 件图纸的结构进行分析和判断，使用适当的建模方法，完成对零 件正确的三维建模并进行有效的保存。
【职业素养】：通过识读零件图纸，对零件结构进行正确分析， 提高三维空间想象能力，并能够对建模方法进行思考和总结。
项目03 三维建模基础
3.1 三维建模基础知识 3.1.1 三维模型实体的形成方式 在NX12.0所提供的建模空间，是三维立体的空间，同时系统提 供了三个基准平面即ZX面、ZY面和XY面可供用户来选择使用。本章 介绍的拉伸、旋转和扫掠这三种建模方式有一个共性，就是自身都 有两个元素即截面和轨迹，即让截面按照一定的规则沿着指定的轨 迹进行运动，运动过程中所扫过的空间就是生成的实体，以上是本 章的三维模型实体的形成方式。
机械图纸_UG__数控大赛
R 3
φ80
A -A
A
A 56
130
20
130
φ100
2x
R 52x R 5
25
R 5
18
8
55°
R 5
R 3
R 5R 5
13.已知图形如下图，请生成零件的加工造型。
14.已知图形如下板厚15mm，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗、精加工轨迹。
15.已知图形如下，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗、精加工轨迹。
16.已知图形如下图，请生成零件的加工造型。
17.已知图形如下，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗、精加工轨迹。
18.
21.已知毛坯尺寸为130×90×30mm，45#钢，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹
22.请根据下图所给的尺寸生成零件的加工造型，并生成曲面的粗精加工轨迹
23.根据图示尺寸，完成零件的三维曲面或实体造型（建模）
24.已知毛坯尺寸为322mmX262mmX114mm,底面（基准面）已经精加工，请生成零件的加工造型，参数生成零件的造型、完成柱面A,平面B和C三个
面的精加工轨迹
27.。
《UG NX 10.0机械三维设计项目教程》教学课件 项目2
案例任务——盖板三维建模及工程图设计
④ 退出草绘环境返回 “拉伸”对话框
③ 绘制截面草图
⑥ 单击“确定”或 “应用”按钮生成 拉伸特征
⑤ 在“拉伸”对 话框中指定拉伸 距离、拉伸方向 等参数
案例任务——盖板三维建模及工程图设计
“拉伸〞对话框中的“限制〞标签栏用于设置拉伸限制条件〔即拉伸距离〕，其中“开始 〞和“结束〞下拉列表框中各选项的作用如下。
选中并右击 此尺寸标注
选择“箭头”选项后，可 在右侧的设置区中设置尺 寸标注中箭头的样式
选择“设置” 菜单项
案例任务——盖板三维建模及工程图设计
修改样式后 的尺寸标注
选择“文本”选项下的“方向 和位置”子选项后，可在右侧 的设置区中设置尺寸文本的方 向和位置
选择“前缀/后缀”选项后， 可在右侧的设置区中为尺 寸文本添加前缀或后缀
训练任务——定位块三维建模及工程图设计 利用“拉伸〞 命令拉伸切除材料
使用“拉伸〞命令不仅可创立拉伸实体，也可拉伸切除材料。例如，拉伸圆形截面创立孔。 其操作过程如以下图所示。
② 选择此平面为草绘 ③ 以直角处为圆心绘 平面，进入草绘环境 制一个“Φ 5〞的圆
① 单击“拉 伸〞按钮
训练任务——定位块三维建模及工程图设计
⑥ 将圆形截面 拉伸至此平面
⑤ 设置拉 伸限制条件
④ 在草绘环境中单 击“完成”按钮返 回“拉伸”对话框
拉伸切除材料的效果
⑦ 选择“求差”选项 将拉伸特征与已有的实 体进行求差运算
⑧ 单击“确定”按钮
训练任务——定位块三维建模及工程图设计
使用“根本视图〞命令创立模型的俯视图和左视图
使用“根本视图〞命令创立根本视图后，会出现跟随鼠标指针移动的视图，此视图为根本 视图的投影视图，移动鼠标指针至适宜的方位单击，可创立相应投影方向上的投影视图。

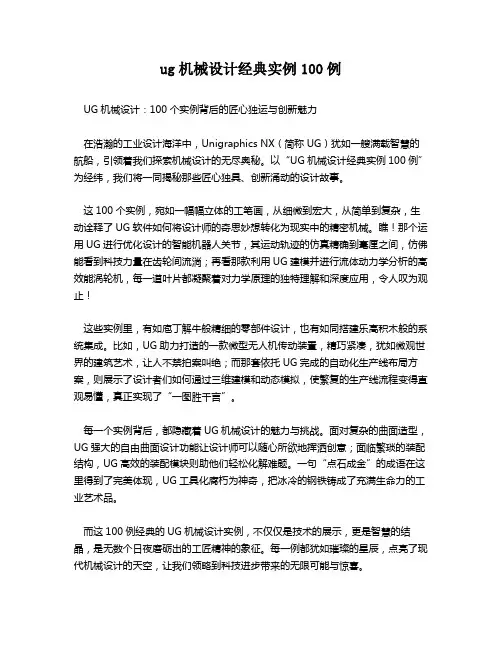

ug机械设计经典实例100例
