LM1875一点接地
LM1875功放电路
LM1875功放电路
LM1875功率较TDA2030及TDA2009都为大，电压范围为16～60V。
不失真功率为20W （THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%一下的失真没什么明显的感觉），保护功能完善。
其接法同TDA2030相似，也有单双电源两种接法。
LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。
广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
电路特点：
[1].单列5脚直插塑料封装，仅5
只引脚。
[2].开环增益可达90dB。
[3].极低的失真，1kHz，20W时失真
仅为0.015%。
[4].AC和DC短路保护电路。
[5].超温保护电路。
[6].峰值电流高达4A。
[7].极宽的工作电压范围（16-60V）。
[8].内置输出保护二极管。
[9].外接元件非常少，TO-220封装。
[10].输出功率大，Po=20W(RL=4Ω)。
LM1875极限参数：典型应用电路：
1.单电源接法图：
2.双电源的接法如图：。
LM1875双声道音频功率放大器
LM1875双声道音频功率放大器
LM1875双声道音频功率放大器
贴一个用LM1875做的音频功率放大器的原理图和印制板的设计图：）。
由于没有数码相机，以后有空再贴实物图。
电路采用电流负反馈的方式，实际效果很不错，没有输入时，双耳贴近音箱听不到噪声。
原理图－功率放大部分：（只贴了一个声道）
原理图－电源部分：
印制板设计图：
变压器采用了一个大功率的E型变压器，滤波电容方面采用两个6800uf的大容量电容和一些小容量电解电容配合使用。
为了防止自激和改善音质，接地方面采用单点接地。
希望大家多发表一下意见，你的鼓励也是我继续的动力。
：）
终于找到数码相机了，上几张图片。
拍的比较烂，将就一下了，板子已经工作差不多一年了，平时用它来听歌。
我的LM1875终极版

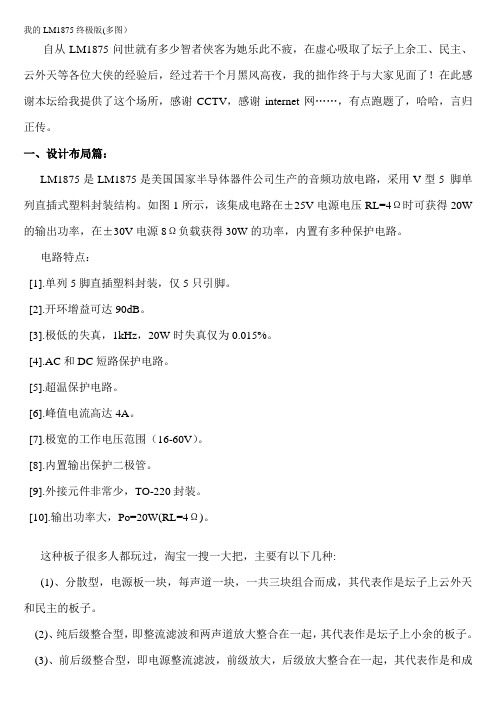

我的LM1875终极版(多图）自从LM1875问世就有多少智者侠客为她乐此不疲，在虚心吸取了坛子上余工、民主、云外天等各位大侠的经验后，经过若干个月黑风高夜，我的拙作终于与大家见面了！在此感谢本坛给我提供了这个场所，感谢CCTV，感谢internet网……，有点跑题了，哈哈，言归正传。
一、设计布局篇：LM1875是LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W 的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。
电路特点：[1].单列5脚直插塑料封装，仅5只引脚。
[2].开环增益可达90dB。
[3].极低的失真，1kHz，20W时失真仅为0.015%。
[4].AC和DC短路保护电路。
[5].超温保护电路。
[6].峰值电流高达4A。
[7].极宽的工作电压范围（16-60V）。
[8].内置输出保护二极管。
[9].外接元件非常少，TO-220封装。
[10].输出功率大，Po=20W(RL=4Ω)。
这种板子很多人都玩过，淘宝一搜一大把，主要有以下几种:(1)、分散型，电源板一块，每声道一块，一共三块组合而成，其代表作是坛子上云外天和民主的板子。
(2)、纯后级整合型，即整流滤波和两声道放大整合在一起，其代表作是坛子上小余的板子。
电子的板子。
经过比较分析后决定还是搞纯后级板子，前后级分离这样可玩性高点。
LM1875是5脚封装，输入在左边，输出在右边，很头疼，如果两只芯片的输入都放一边，输出都放一边的话肯定有只芯片走线要绕圈子，这样布局看上去确实比较好看，但是走线确不合理，而且公用一个地分离度也会受影响，所以决定两个芯片独立输入输出，每个芯片的输入地和输出地都是独立的，互不干扰！电源部分采用4只电容，这样才够猛！滤波用快恢复二极管，至于为什么不用整流桥，老鸟都知道，我就不分析了！电路原理图：标准的，多了一个10欧的悬浮地电阻，增加信噪比的，当然如果不喜欢可以直接跳线！当初考虑到底是开单面板还是双面板，后来决定还是搞单面的，原因有：1、单面的板子耐焊，原件好拆卸，2、单面板成本低廉，而且配合这种经典芯片更有韵味！下面就我的板子自我总结一下优缺点，如有不对欢迎指正！1、板子很大，（这句是废话）2、走线很粗，看着就让人放心！3、输入线很短，短的就跟什么一样。
几种高品质音调电路
几种高品质音调电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N 可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
自己动手用LM1875制作一款电路简洁的20W高保真功放
自己动手用LM1875制作一款电路简洁的20W高保真功放创意电子DIY分享2018-07-03 17:12:18LM1875是美国国家半导体公司生产的一款高保真功放IC，其电路简单，体积小巧，工作电压范围宽，输出功率大，且失真小。
笔者用的是LM1875套件制作的20W功放，个人觉得音质优于使用TDA2030A的功放电路。
▲LM1875构成的20W高保真功放电路。
LM1875功放IC的工作电压范围为±8～±30V，静态电流为50mA，在电源电压为±25V，RL＝4Ω时，输出功率可达20W。
在功率为20W，f＝1KHz时，谐波失真度THD仅有0.015%。
图中的电阻R2、R3决定着电路的闭环增益，减小R2阻值或增大R3阻值皆可提高电路的闭环增益。
不过为了使电路能够稳定的工作，闭环增益不宜取得过大。
制作时，电阻R1～R4皆选用金属膜电阻，C1最好选用无极性的独石电容，C2选用钽电容。
▲TO-220封装的LM1875。
上图为TO-220锯齿形封装的LM1875。
由于LM1875有些是打磨的劣质货，购买时建议选用型号为激光蚀刻的，这种相对好一些。
▲ LM1875套件。
▲焊好的LM1875功放板。
本功放电路的±25V电源可以使用功率足够大的双电源变压器经桥式整流、电容滤波获得。
▲自制的纯铜散热片。
由于LM1875套件的散热片为面积较小的铝散热片，散热效果不太好。
于是笔者用公司里的铜板边角料制作了几个纯铜散热片（笔者制作的稳压电源用的散热片也是这种自制的纯铜散热片），经试验散热效果显著优于铝散热片。
若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。
谈谈lm1875功放好声的秘密
谈谈lm1875功放好声的秘密lm1875是个奇迹，她捕获了老中青三代无数个烧友们的心，她不是神话，她是一个普通人可以拥有HIFI的传说。
1、变压器品质：一个品质不错的好牛是成功的先决条件。
这一点，精通绕牛的烧友是让人羡慕的。
2、变压器大小：一般而言，推6.5寸箱子，120W即可、150W已很完美、200W很烧了、300W以上纯属浪费。
推5寸以下小箱子，额定35W是最基本的要求，不要拿个劣质的20W去折磨1875，强迫她呻吟好听。
3、电压大小：国半能保证的指标是AC18V的，提高电压会提高一些指标的同时会带来不稳定因素。
4欧姆的建议12-15AC电压。
4、电流还是电压：国半推荐的是电压型的，特点的耐听平衡度高。
电流型的高低频都有延伸，但要做到很耐听比较难。
5、耦合电容：品质最关键，日系的欧系的都不错，极品大耦合的好，但是价贵，易感应噪声，对板子设计要求高。
小板子可选用物美价廉的电解，关键是选择合理，搭配恰当。
6、滤波电解：120W以下的 2200UF是一个最平衡的选择。
大些滤波不是不好，而是对板子的整体性设计要求提高。
并联滤波不是不好，至少要选择同批次的产品，最好是充放电性能一致。
7、信噪比：箱子离耳5CM，如果还能听到噪声，那就谈不上发烧，噪声会严重影响功放的解析力。
8、散热设计：良好的散热设计是1875长时间工作的保证，1875的静态电流比一般芯片都大。
9、完善的音箱保护功能：不要指望用极廉价的劣质喇叭出好声。
Upc1237是一个不错的解决方案。
10、喇叭品质：至少选用广大烧友所熟知的惠威品质以上的单元才能找到HIFI感觉。
11、箱子大小：6.5寸以下的书架箱，1875都能推得不错，8寸以上的单元无论你用多大的牛，都会气力不足。
12、相对安静的听音环境：如果是6.5寸的书架箱，那么听着者至少与音箱保持2米左右的三角形听音位置，不要把音箱贴墙放置，间隔至少50CM.。
并且一个相对安静的环境很重要。
区分LM1875和TDA2030A
把TDA2030A升级LM1875的心得，但由于没有配图，引来一些质疑，现在手工拍照如何区分LM1875和TDA2030A。
说明一下，万用表比较老，大家将就着看吧
左边的是TDA2030A，右边的是LM1875，由于是二手拆机货，之前升级时不小心整断了第二脚，不过不影响测试。
左边的是TDA2030A，右边的是LM1875，万用表拨到1K电阻档，这次测试主要是测试引脚1和引脚3，引脚3直接和散热片是通的，但要注意的是，无论3脚还是散热片，都不是接地的。
先用黑表笔接3脚，红表笔接1脚，测得TDA2030A阻值为5KΩ
黑表笔接3脚，红表笔接1脚，测得LM1875阻值同样为5KΩ
接着用红表笔接3脚，黑表笔接1脚，测得TDA2030A阻值为无限大
看清楚了，不同的来了，用红表笔接3脚，黑表笔接1脚，测得LM1875阻值为11KΩ
所以得出的结论，要想检测LM1875是不是打磨的非常简单，只要用万用表的红表笔接3
脚，黑表笔量1,2脚，如果电阻为5-10K左右为真品，而TDA2030A的1,2脚电阻为无限大。
几种高品质音调电路
几种高品质音调电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N 可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
过年拿LM1875功放做了些实验
过年拿LM1875功放做了些实验洞洞板做烦了，但是还有几张洞洞板，总是要想办法用用掉的。
过年淡了，这些年过得一年不如一年。
临近年关，预计闲着也是闲着，还不如找点事情给自己做做。
由于库存的元件极其普通，所以年前集中采购一批，小小地恶补了一下。
这次折腾的初衷是为了验证一些一直以来的想法，为以后画板提供点有实验依据的理论基础：1）高价元件（尤其是电容）能不能给电路音质（并非音色）带来质的变化？2）放大线路中元件、走线与滤波电路尤其是滤波电容主体的最小间距3）反馈回路、信号输入的线间隔距离4）输出线路与反馈回路交叉后对音质的影响5）相同层面中元件与走线之间的影响程度，包括交叉走线6）双桥对声道分离度的作用大小7）非屏蔽线对信号干扰的影响程度、和距离由于是实验比较，简单线路更加能说明问题，所以采用GC1875为主体放大线路，并且专门准备了半卧式的1875（半卧式的具体原因稍后会提到）。
因为用洞洞板来做，所以按照我的一般做法，先把主要元件全部插到板上（先不焊），规划好/-电源线、地线、信号输入、输出，然后再安排反馈回路。
准备了如下材料、和走线安排：a) 2片 PEC单片桥b) 8个nichicon 4700u/50V电容做滤波，电源地从0.1u处接出。
c) 地线尽量考虑一点接地；实在不行的话，电源地、输出地、信号地、反馈地分别汇总。
d) 正、负电源按照顺序经过退藕电容1000u、0.1u的顺序进入IC对应脚位，接地则反过来按照0.1u、1000u顺序再到地e) 2片LM1875T，半卧式。
因为，我更喜欢把电源线布置在IC下方、或后方；而这个脚位只要稍微整理之后，正好可以把反馈回路放到IC前面来，焊接、走线都会方便很多。
f) 放到板上后，发现耦合电容位置已经很小，就用4个WIMA 1u/63V，2片2片互相并联，并且在基本上不影响音量的前提下，对电路上做了相应补偿，目的是为了消除WIMA电容过火的高、低音。
一天的排版布局、焊接下来，完成了：焊接面，这里测试的名堂最多了：- /- 电源线双线并行- 电源线十字交叉传过输出线路下方- 地线与电源线并行(2.54mm距离)- 输出线或多或少地跨越反馈回路、输入线路（因为2根信号输入线经过10K输入电阻之后，我都特意各用一条飞线再去连接到IC的2脚）- 除了把PCB正面的信号输入插座靠近到滤波电容1cm之外，还特意把反馈电容接近到了正电源滤波电容焊盘旁。
LM1875功放制作详解
25W×2 LM1875功放制作时间:2007-09-14 来源: 作者:陆金根点击：19468 字体大小:【大中小】许多音响音乐爱好者往往对IC功放不屑一顾。
他们认为Hi-Fi功放非分立元件设计制作不可。
其实，这种看法有失偏颇。
诚然，分立元件功放的性能和音质确实非IC功放可比。
但这是从终极的性能和音质以及不计成本为前提的说法。
事实上，现行业余设计制作的不少分立元件功放的性能和音质，由于没有测试仪器，其性能究竟达到什么水平很难说。
由于没有测试仪器参与调试，同样的一个放大电路，其性能因制作水平而异，有时更不可同日而语。
再说，在成本相当的条件下，要设计出一款性能和音质优于IC功放的分立元件功放，对专业设计师来说决非易事，对业余爱好者来说更是难上加难。
而采用IC制作功放，其基本性能是易于保证的，可收事半功倍之效。
因此我们认为，若以学习设计和钻研放大器技术为主要目的，制作分立功放是必由之路。
如果以欣赏音乐为主要目的而又不想购买商品功放者，显然以制作IC功放是首选。
长期以来，有不少IC功放就是为Hi-Fi而设计的，它们失真低，工作稳定可靠，元件少，成本低，容易制作。
其音质完全能够满足Hi-Fi欣赏要求，配合电脑欣赏音乐，无论性能还是音质更是绰绰有余。
本文向读者介绍采用LM1875制作25W ×2功放的应用设计考虑及制作技巧和主要测试性能，帮助大家用好LM1875。
LM1875是美国国家半导体公司(NS)在十多年前推出的性能优异的单片集成功率放大器件。
它的主要参数见附表。
附表LM1875主要参数NS公司推荐的典型应用电路如图1所示。
图1 LM1875应用电路用±30V供电时，8 Ω负载上最大输出功率可达30W。
用±25V供电时，在4 Ω或8 Ω负载上，20W输出时总谐波失真为0.015％。
IC 芯片内具有短路保护、过热保护、限流保护等功能，工作安全可靠。
例如，芯片温度达到170℃，过热保护即开始工作，当温度降至145℃则重新进入正常工作。
