变压器异常运行和常见故障分析(2020年)
变压器的常见故障及处理方法
变压器的常见故障及处理方法变压器是电力系统中常见的电力设备之一，常见的故障有多种多样，下面将介绍一些常见的变压器故障及其处理方法。
1.短路故障：变压器的内部绝缘层受损，导致两个或多个绕组之间发生短路。
处理方法：立即切断变压器的电源，并对变压器进行绝缘测试，确定是否需要更换绕组，修复绝缘层。
2.绕组过热：长时间运行或负载过大，导致变压器的绕组温度升高。
处理方法：降低负载，减少额定功率，保证变压器正常运行，对于温度过高的绕组，可以采取冷却措施，如增加风扇散热等。
3.油变质：变压器绝缘油的质量下降，降低了绝缘性能。
处理方法：定期对变压器绝缘油进行检测和维护，更换变压器绝缘油，保证其绝缘性能。
4.气化故障：由于变压器内部的局部放电或绕组的局部绕组故障，导致油中产生气泡。
处理方法：对变压器的绕组和设备进行全面检查，找出故障的位置，并进行修复，以防止继续产生气化。
5.地线故障：变压器中的绝缘层发生损坏，导致绕组与地之间产生短路。
处理方法：立即停电，切断变压器与电源的连接，对绝缘层进行修复或更换，确保绝缘性能良好。
6.异常噪音：变压器在运行过程中产生异常噪音。
处理方法：对变压器进行维护和检查，查找引起噪音的原因，如冷却系统的故障、内部松动的零件等，并及时修复。
7.外部短路故障：变压器外部线路短路，导致变压器内部过电流，潮流过大。
处理方法：及时切断变压器与电源的连接，排除外部短路故障，修复或更换受损的部件。
8.电涌故障：外部电力设备突然断电或重启，导致变压器绝缘击穿。
处理方法：安装过电压保护装置，及时切断变压器与电源的连接，进行绝缘层测试，并及时修复绝缘层。
9.损坏绝缘：绝缘层被机械损坏，如割裂、磨损等。
处理方法：对绝缘层进行修复或更换，保证绝缘层的完整性。
10.过载故障：电网发生异常起动或负荷突然增加，导致变压器超过额定容量。
处理方法：降低变压器的负载，减少额定功率，保证变压器正常运行，避免过载。
总之，对于变压器的常见故障，在发生故障时应立即切断电源，保证人员和设备的安全。
变压器运行中的异常现象及故障处理
运行与维护Operation And Maintenance电力系统装备Electric Power System Equipment2020年第24期2020 No.241 变压器故障形成的原因1.1 变压器过负荷变压器过负荷指的是变压器的实际负载功率超过了其额定功率。
在运行管理中，相关管理人员只是确保电力传输系统正常运行，往往忽略了变压器是否存在超负荷作业问题，而变压器在过负荷运行下，就会引起整个线路温度升高，从而使绝缘老化，在外部故障的冲击作用下，绝缘破损发生变压器故障。
1.2 绝缘老化在变压器故障的成因中，绝缘老化是其中一个重要原因，由绝缘老化引起变压器故障的发生几率相对较高。
通常情况下，变压器的使用寿命为35~40年，但是在变压器运行中容易出现绝缘老化问题，会急速缩短使用年限，使变压器的实际使用寿命大大低于预期使用寿命。
1.3 变压器质量问题变压器质量好坏直接影响着变压器的安全稳定运行，在质量好的变压器中，很少会出现焊接不良、抗短路强度不足、线头松动或铁心绝缘不良等问题，由质量问题造成变压器故障运行异常的几率较小。
反之，则容易出现变压器故障。
1.4 设备维护保养力度不够在高负荷状态下变压器极易出现安全隐患，因此在日常维护工作中应加强对变压器的维护保养。
在日常设备维护保养中，应做好相关的检修日志，避免出现故障报错问题，同时也便于检修人员对故障的准确预判，减少安全隐患。
2 变压器运行中的异常现象当变压器出现故障时，变压器通常会出现内部有异常声音、油温油色异常、油位异常、出现渗漏油、套管严重破损异常和放电等现象，以下对此进行论述。
2.1 变压器内部声音异常一般情况下，在变压器正常运行中，其内部是“嗡嗡”的声音且非常均匀和连续的，如果变压器内部声音出现不均匀或声音变大且伴有有爆裂声，则说明变压器出现异常。
造成这种异常现象的原因主要表现在以下几个方面：（1）如果变压器内部出现“吱吱”的声音，一定是变压器内部的铁芯出现了故障，是由变压器内部线圈局部出现放电造成的；（2）如果变压器内部出现不均匀的爆裂声音，应该判断为变压器内部绝缘部分被击穿而造成的；（3）如果变压器内部出现均匀的“哇哇”声，是由于过电压引起中性点出现不接地，而不接地电网出现单相接地或者铁磁共振而造成的；（4）如果变压器内部“嗡嗡”声会呈现沉重，则是由于变压器过负荷造成的；（5）如果变压器内部出现杂音且显示的电压和电流均正常，主要是因为变压器内部零件松动引起硅钢片发生振动而造成的；（6）在变压器内部声音异常中还有水沸声音，这主要是由于分级开关出现接触不良或短路故障，导致变压器出现过热引起的。
变压器异常运行及故障浅析
变压器异常运行及故障浅析集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-变压器异常运行及故障浅析1、变压器声音异常主要原因有：(1)当有大容量的力设备起动时，负荷变化较大，使变压器声音增大，如变压器带有电弧炉、可控硅整流器等负荷时，固有谐波分量，所以变压器声音也会变大；(2)过负荷，会使变压器发出高而且，沉重的“嗡嗡”声；(3)系统发生铁磁谐振时，变压器发出粗细不匀的噪音。
另外，个别零件松动，内部接触不良，或绝缘击穿，以及系统短路或接地，都会使变压器有很大的噪音。
2、正常负荷和正常冷却方式下，变压器油温不断升高由于涡流或夹紧铁芯用的穿芯螺丝绝缘损坏均会使变压器的油温升高。
涡流使铁芯长期过热而引起硅钢片间的绝缘破坏，这时铁损增大油温升高。
而穿芯螺丝绝缘破坏后使穿芯螺丝与硅钢片短接，这时有很大的电流通过穿芯螺丝，使螺丝发热，也会使变压器的油温升高。
此外绕组局部层间或匝问的短路，内部接点有故障，接触电阻加大，二次线路上有大电阻短路等等，也会使油温升高。
3、油色显着变化取油样时发现油内含有碳粒和水分，油的酸价增高，闪点降低，随之绝缘强度降低，易引起绕组与外壳的击穿。
4、油枕或防爆管喷油当二次系统突然短路，而保护拒动，或内部有短路故障，而出气孔和防爆管堵塞等等，内部的高温和高热会使变压器油突然喷出，喷油后使油面降低，有可能引起瓦斯保护动作。
5、三相电压不平衡主要原因是：(1)三相负载不平衡，引起中性点位移，使三相电压不平衡；(2)系统发生铁磁谐振，使三相电压不平衡；(3)绕组局部发生匝间和层间短路，造成三相电压不平衡。
6、继电保护动作继电保护动作，一般说明变压器内部有故障。
瓦期保护是变压器的主要保护，它能监视变压器内部发生的大部分故障，常常是先轻瓦斯动作发出信号，然后重瓦斯动作去掉闸。
轻瓦斯动作的原因有：(1)因滤油、加油和冷却系统不严密，致使空气进入变压器；(2)温度下降和漏油致使油位缓慢降低；(3)变压器内部故障，产生少量气体；(4)变压器内部短路；(5)保护装置二次回路故障。

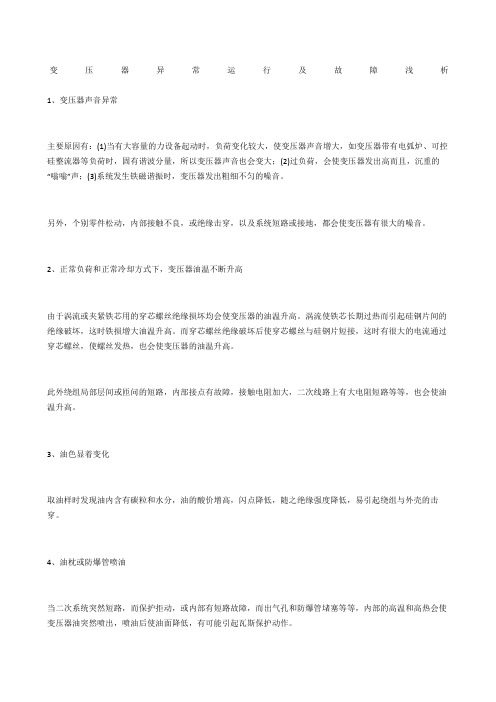

变压器异常运行及故障浅析
变压器异常运行及故障浅析1、变压器声音异常主要原因有：(1)当有大容量的力设备起动时，负荷变化较大，使变压器声音增大，如变压器带有电弧炉、可控硅整流器等负荷时，固有谐波分量，所以变压器声音也会变大；(2)过负荷，会使变压器发出高而且，沉重的“嗡嗡”声；(3)系统发生铁磁谐振时，变压器发出粗细不匀的噪音。
另外，个别零件松动，内部接触不良，或绝缘击穿，以及系统短路或接地，都会使变压器有很大的噪音。
2、正常负荷和正常冷却方式下，变压器油温不断升高由于涡流或夹紧铁芯用的穿芯螺丝绝缘损坏均会使变压器的油温升高。
涡流使铁芯长期过热而引起硅钢片间的绝缘破坏，这时铁损增大油温升高。
而穿芯螺丝绝缘破坏后使穿芯螺丝与硅钢片短接，这时有很大的电流通过穿芯螺丝，使螺丝发热，也会使变压器的油温升高。
此外绕组局部层间或匝问的短路，内部接点有故障，接触电阻加大，二次线路上有大电阻短路等等，也会使油温升高。
3、油色显着变化取油样时发现油内含有碳粒和水分，油的酸价增高，闪点降低，随之绝缘强度降低，易引起绕组与外壳的击穿。
4、油枕或防爆管喷油当二次系统突然短路，而保护拒动，或内部有短路故障，而出气孔和防爆管堵塞等等，内部的高温和高热会使变压器油突然喷出，喷油后使油面降低，有可能引起瓦斯保护动作。
5、三相电压不平衡主要原因是：(1)三相负载不平衡，引起中性点位移，使三相电压不平衡；(2)系统发生铁磁谐振，使三相电压不平衡；(3)绕组局部发生匝间和层间短路，造成三相电压不平衡。
6、继电保护动作继电保护动作，一般说明变压器内部有故障。
瓦期保护是变压器的主要保护，它能监视变压器内部发生的大部分故障，常常是先轻瓦斯动作发出信号，然后重瓦斯动作去掉闸。
轻瓦斯动作的原因有：(1)因滤油、加油和冷却系统不严密，致使空气进入变压器；(2)温度下降和漏油致使油位缓慢降低；(3)变压器内部故障，产生少量气体；(4)变压器内部短路；(5)保护装置二次回路故障。
运行中变压器的异常原因分析与处理
运行中变压器的异常原因分析与处理运行中的变压器是电力系统中的核心设备，能够将高电压通过变压器变换成低电压，保障电力消费者的使用电量。
但是在运行过程中，变压器可能会出现一些异常情况，对于这些异常情况，需要迅速进行分析和处理，以保障变压器的正常运行和电力供应的稳定性。
一、异常热态异常热态是变压器运行中的一种常见问题。
变压器在运行过程中，由于负载过大，或者风扇或油泵故障等原因，导致变压器内部温度升高，从而造成热态异常。
针对这种情况，需要及时采取以下措施：1、检查变压器负载情况，并且根据负载情况调节负载量；2、及时更换损坏的风扇或油泵；3、如果发现变压器内部油温过高，需要及时停机检查，找出原因并采取措施处理。
二、油中含气油中含气是变压器运行中的一种常见问题。
当变压器绕组的局部放电产生气体时，气体就会溶解在变压器油中，就会导致油中含气现象，严重影响变压器的使用寿命。
对于这种情况，需要及时采取以下措施：1、检查变压器绕组的局部放电情况，并及时采取措施解决；2、及时更换油中含气的变压器油，并加强油的过滤和维护；3、对油中含气的原因进行深入分析，找出问题根源，并采取措施彻底解决。
三、绕组过热绕组过热是变压器运行中的另一种常见问题。
由于变压器绕组内部存在电流，当电流过大或过载时，会导致绕组过热的问题。
解决方法如下：2、提前预防过载现象，采取措施降低负载；3、更换效果更好的冷却器，增加散热效果，缓解绕组过热的问题。
四、油污染2、定期更换变压器油，并送检油品质量；3、加强变压器的保养和维护，增加变压器的使用寿命。
总之，在使用变压器过程中，以上异常情况都可能会发生，导致变压器的运行效果下降和使用寿命缩短。
对于以上异常情况，需要及时采取相应的措施和方法，以确保变压器的正常运行和长期使用。
变压器故障分析报告
变压器故障分析报告引言本文档旨在对变压器故障进行详细分析，并提供相应的解决方案。
变压器故障是电力系统中常见的问题之一，对电网稳定运行和设备寿命产生重大影响。
通过对故障进行分析和解决，可以提高设备的可靠性和运行效率。
背景变压器作为电力系统中重要的电气设备之一，用于将电能从高电压传输到低电压。
然而，由于各种原因，变压器可能会发生故障，如绝缘击穿、短路等。
这些故障会导致设备损坏甚至停机，严重影响电力系统的运行。
故障分析1. 绝缘击穿绝缘击穿是变压器故障中常见的问题之一。
它通常是由于绝缘材料受到电磁场、温度升高或机械应力等因素的影响而发生的。
绝缘击穿会导致电流突然增大，引起设备损坏或短路。
2. 短路短路是另一个常见的变压器故障类型。
它通常是由于绕组接地、绝缘失效或绕组内部短路等原因引起的。
短路会导致电流异常增大，设备过载和烧毁。
3. 温度过高温度过高是变压器故障的普遍现象之一。
它通常是由于过载、绝缘老化或通风不良等原因造成的。
过高的温度会导致设备损坏，甚至引发火灾。
4. 油污染油污染是变压器故障的常见原因之一。
它通常是由于油质不合格、水分进入油中或油箱密封性能不佳等原因引起的。
油污染会导致绝缘性能下降，增加设备故障的风险。
解决方案1. 定期维护定期维护对于预防变压器故障至关重要。
定期检查变压器的绝缘性能、油质和温度等参数，及时发现潜在问题并采取相应措施，可以有效降低故障发生的概率。
2. 优化设计在变压器的设计过程中，应考虑到其使用环境和工作条件，并进行合理的优化设计。
例如，采用高质量的绝缘材料、优化通风系统等，可以提高变压器的可靠性和故障抗性。
3. 使用监测系统安装变压器监测系统可以实时监测变压器的工作状态和参数变化。
通过对数据的分析和比对，可以及时发现故障迹象，并采取相应措施进行修复，避免故障的进一步扩大。
4. 做好绝缘维护绝缘是变压器正常运行的关键。
定期检查和维护绝缘材料，及时更换老化的绝缘材料，可以有效降低绝缘击穿的风险。
【故障诊断】变压器运行中的各种异常及故障原因分析
【故障诊断】变压器运行中的各种异常及故障原因分析变压器是靠电磁感应原理工作的，改变电压、联络电网、传输和分配电能；电力变压器是变电站核心设备，结构复杂，运行环境恶劣，发生故障对供电可靠性影响大，需要针对情况立即采取措施；变压器故障的分析判别牵扯的学科领域多，既要有电工、高电压、绝缘材料、化学分析等基础知识，还要熟悉自动化、热学等；变压器的故障种类多，变现形式千差万别，需要熟悉结构原理，现场运行条件、需要熟悉每台设备特点等，具体问题具体分析。
（一）声音异常正常运行时，由于交流电通过变压器绕组，在铁芯里产生周期性的交变磁通，引起硅钢片的磁质伸缩，铁芯的接缝与叠层之间的磁力作用以及绕组的导线之间的电磁力作用引起振动，发出的“嗡嗡”响声是连续的、均匀的，这都属于正常现象。
如果变压器出现故障或运行不正常，声音就会异常，其主要原因有：1. 变压器过载运行时，音调高、音量大，会发出沉重的“嗡嗡”声。
2. 大动力负荷启动时，如带有电弧、可控硅整流器等负荷时，负荷变化大，又因谐波作用，变压器内瞬间发出“哇哇”声或“咯咯”间歇声，监视测量仪表时指针发生摆动。
3. 电网发生过电压时，例如中性点不接地电网有单相接地或电磁共振时，变压器声音比平常尖锐，出现这种情况时，可结合电压表计的指示进行综合判断。
4. 个别零件松动时，声音比正常增大且有明显杂音，但电流、电压无明显异常，则可能是内部夹件或压紧铁芯的螺钉松动，使硅钢片振动增大所造成。
5. 变压器高压套管脏污，表面釉质脱落或有裂纹存在时，可听到“嘶嘶”声，若在夜间或阴雨天气时看到变压器高压套管附近有蓝色的电晕或火花，则说明瓷件污秽严重或设备线卡接触不良。
6. 变压器内部放电或接触不良，会发出“吱吱”或“劈啪”声，且此声音随故障部位远近而变化。
7. 变压器的某些部件因铁芯振动而造成机械接触时，会产生连续的有规律的撞击或磨擦声。
8. 变压器有水沸腾声的同时，温度急剧变化，油位升高，则应判断为变压器绕组发生短路故障或分接开关因接触不良引起严重过热，这时应立即停用变压器进行检查。
运行中变压器的异常原因分析与处理
运行中变压器的异常原因分析与处理运行中变压器的异常原因可能有很多，下面将分析一些常见的原因并给出处理方法。
1. 温度过高：变压器运行过程中，如果温度过高，可能是由于过载、通风不良、绝缘材料老化等原因导致的。
处理方法是及时排除过载情况，确保通风良好，并定期检查绝缘材料的状态，如有老化迹象及时更换。
2. 油位异常：变压器油位异常可能是由于漏油、油泵故障、油管堵塞等原因引起的。
处理方法是定期检查变压器的油位情况，及时补充变压器油，并检查油泵和油管是否正常运行。
3. 正常绝缘损耗上升：变压器在运行过程中，绝缘损耗可能会上升，可能是由于污染、湿度增加等原因导致的。
处理方法是定期进行绝缘测试，保持变压器周围环境的清洁和干燥。
4. 过载：变压器如果长时间处于过载状态，会引起温度过高、损耗增加等问题。
处理方法是调整负载，确保变压器运行在合理的负载范围内。
5. 短路：变压器发生短路可能是由于绝缘击穿、接线不良等原因导致的。
处理方法是定期检查绝缘情况，确保接线连接良好，并配备短路保护装置，及时切断电源。
6. 阻尼器故障：变压器阻尼器如果出现故障，可能会导致电压波动较大。
处理方法是定期检查阻尼器的工作情况，确保其正常运行。
7. 绕组接地：变压器绕组如果发生接地，可能会导致电流异常、损耗增加等问题。
处理方法是定期检查绕组接地情况，及时修复故障。
对于运行中的变压器，我们应该定期进行检查和维护，及时发现并处理异常情况，以确保变压器的正常运行和延长其使用寿命。
合理的负载控制和配备相应的保护装置也是保证变压器安全运行的重要措施。
运行中变压器的异常原因分析与处理
运行中变压器的异常原因分析与处理运行中的变压器，由于长期使用、时效老化、外界环境等多种因素的影响，可能会出现各种异常情况，如声音大、温度高、压力大、振荡等。
以下是对运行中变压器异常原因的分析和处理方法的介绍。
一、声音大变压器在工作时，正常会有一定的声音，但是如果声音过大，说明可能存在以下原因：1.变压器绕组或磁芯有松动、接触不良等情况，使得电流通过的磁路或电路导致震荡现象。
2.变压器容量不足，不能承受所接负载导致饱和。
针对以上原因，可采取以下措施：1.检查变压器的绕组和磁芯是否有松动或接触不良的情况，进行必要的维修或更换。
2.检查变压器的额定容量是否符合所接负载，如果不足需升级变压器。
二、温度高变压器在运行过程中，若温度过高，会导致劣化加速，甚至烧坏变压器，影响正常运行。
导致变压器温度过高的原因可能有以下几点：1.变压器内部有湿度，受电场作用、电流流过、热作用等多重因素影响，水分可进一步加速绝缘材料的老化，导致局部或整体发热。
2.变压器负荷电流过大。
3.风扇或风道故障，造成散热不良。
解决方法：1.做好变压器的绝缘护理和环境控制，防止湿度渗入变压器内部。
3.检查风扇和风道是否正常，如有故障或阻塞进行及时维修或更换。
三、压力大在变压器内部，如果存在某些因素，可能会造成内部产生过大的压力，如短路、过电流等。
1.检查及时排除变压器内部的短路或过电流等情况。
2.加强绝缘和地线的检查和保护。
四、振荡现象变压器在运行过程中，有时也会出现振荡现象，如颤动、发出噪声等。
3.对变压器进行定期保养和检查，及时排除潜在的故障。
总体来说，对于运行中的变压器，若出现异常，需要及时进行分析、检查和维修，避免对整个电力系统造成不良影响。
同时，定期进行维护和保养预防出现异常情况，保障变压器的正常运行。
电力变压器常见故障分析与处理
电力变压器常见故障分析与处理
1.短路故障
短路故障是电力变压器常见的故障之一、导致短路故障的原因包括绝缘损坏、绝缘材料老化、绝缘油失效等。
在检测到短路故障时，首先应立即切断对应的电源，并对变压器进行检修。
具体处理方法包括替换损坏的绕组，更换绝缘材料，检查和更换变压器内部各种连接器和导体，确保绝缘材料和绝缘油的质量符合要求。
2.过载故障
过载故障是由于变压器负荷超过额定容量而引起的。
过载故障可能会导致电压降低、温升过高，严重时甚至会引发变压器内部零件损坏。
处理过载故障的方法包括调整负荷，合理规划负荷分布，增加变压器容量等。
3.绝缘老化
绝缘老化是电力变压器常见的故障之一、绝缘老化可能是由于使用时间长、操作不当、环境恶劣等原因引起的。
当发现绝缘老化时，需要进行绝缘测试，评估其绝缘程度，根据测试结果决定是否需要更换绝缘材料。
此外，还应注意提高变压器的运行环境，加强绝缘材料的保养和维护。
4.变压器油污染
变压器油污染是由于变压器内部绝缘油受到污染引起的。
污染物可能是水分、固体颗粒、氧化物等。
油污染会导致变压器绝缘能力下降，甚至引发绝缘击穿。
处理油污染的方法包括定期检查油质量，定期更换变压器内部绝缘油，保持变压器内部清洁等。
5.异常噪声
总之，针对电力变压器的常见故障，及时发现并采取相应的处理措施
是非常重要的。
通过定期维护、检查和测试，保持变压器设备的良好状态，可以提高电力系统的运行可靠性，保障供电质量。
同时，还应加强对变压
器的监测和维护，以提前发现和处理潜在故障，减少停电事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全论文 )
单 位：
_________________________
姓 名：
_________________________
日 期：
_________________________
精品文档 / Word文档 / 文字可改
变压器异常运行和常见故障分
析(2020年)
Safety is inseparable from production and efficiency. Only when safety is good can we ensure
better production. Pay attention to safety at all times.
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 2 页
变压器异常运行和常见故障分析(2020年)
关键词：变压器变压器故障电力设备
摘要：变压器的安全运行管理工作是我们日常工作的重点，通
过对变压器的异常运行情况、常见故障分析的经验总结，将有利于
及时、准确判断故障原因、性质，及时采取有效措施，确保设备的
安全运行。
变压器是输配电系统中极其重要的电器设备，根据运行维护管
理规定变压器必须定期进行检查，以便及时了解和掌握变压器的运
行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从
而保障变压器的安全运行。现根据对变压器的运行、维护管理经验，
分析总结变压器异常运行和常见故障如下:
一、变压器声音出现异常的情况
1、电网发生单相接地或产生谐振过电压时，变压器的声音较平
备注：安全与生产、效益是密不可分的。只有安全好了，才能保证更好地生产。
生产中存在着一定的不安全隐患，与自然界作斗争,随时都会发生意想不到的
事情，所以处处都要警惕、时时刻刻都要注意安全。
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 3 页
常尖锐;
2、当有大容量的动力设备起动时，负荷变化较大，使变压器声
音增大。如变压器带有电弧炉、可控硅整流器等负荷时，由于有谐
波分量，所以变压器内瞬间会发出“哇哇”声或“咯咯”间歇声;
3、过负荷使变压器发出很高而且沉重的“嗡嗡”声;
4、个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁
芯上，变压器发出强烈而不均匀的“噪音”或有“锤击”和“吹风”
之声;
5、变压器内部接触不良，或绝缘有击穿，变压器发出“噼啪”
或“吱吱”声，且此声音随距离故障点远近而变化;
6、系统短路或接地时，通过很大的短路电流，使变压器发出“噼
啪”噪音，严重时将会有巨大轰鸣声;
7、系统发生铁磁谐振时，变压器发生粗细不匀的噪音。
二、在正常负荷和正常冷却方式下，变压器出现油温不断升高
的情况
1、由于涡流或夹紧铁芯用的穿芯螺丝绝缘损坏均会使变压器的
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 4 页
油温升高。而穿芯螺丝绝缘破坏后，使穿芯螺丝与硅钢片间的绝缘
破坏，这时有很大的电流通过穿芯螺丝，使螺丝发热，也会使变压
器的油温升高。
2、绕组局部层间或匝间的短路，内部接点有故障，接触电阻加
大，二次线路上有大电阻短路等等，也会使油温升高。
三、变压器绝缘油颜色出现显著变化的情况
绝缘油在运行时可能与空气接触，并逐渐吸收空气中的水份，
从而降低绝缘性能。同时绝缘油也可能吸收、溶解大量空气，由于
油经常在较高温度下运行，油与空气中的氧接触，生成各种氧化物，
并且这些氧化物呈酸性，容易使得变压器内部的金属、绝缘材料受
到腐蚀，增加油的介质损耗，随之降低绝缘强度，造成变压器内闪
络，容易引起绕组与外壳的击穿。
四、油枕或防爆管出现喷油的情况
当二次系统突然短路，而保护拒动，或内部有短路故障，而出
气孔和防爆管堵塞等，内部的高温和高热会使变压器油突然喷出，
喷出后使油面降低，有可能引起瓦斯保护动作。
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 5 页
五、出现三相电压不平衡的情况
1、三相负载不平衡引起中性点位移，使三相电压不平衡;
2、系统发生铁磁谐振，使三相电压不平衡;
3、绕组局部发生匝间和层间短路，造成三相电压不平衡。
六、继电保护发生动作的情况
继电保护动作，一般说明变压器内部有故障。瓦斯保护是变压
器的主要保护，它能监视变压器内部发生的部分故障，常常是先轻
瓦斯动作发出信号，然后重瓦斯动作去掉闸。
1、轻瓦斯动作的原因有以下几方面:
（1）因滤油、加油和冷却系统不严密，致使空气进入变压器;
（2）温度下降和漏油使油位缓慢降低;
（3）变压器内部故障，产生少量气体;
（4）变压器内部短路;
（5）保护装置二次回路故障。
2、当外部检查未发现变压器有异常现象时，应查明瓦斯继电器
中气体的性质
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 6 页
（1）如积聚在瓦斯继电器内的气体不可燃，而且是无色无嗅的，
而混合气体中主要是惰性气体，氧气含量大于16%，油的闪点不降低，
则说明是空气进入瓦斯继电器内，此时，变压器可继续运行。
（2）如气体是可燃的，则说明变压器内部有故障，应根据瓦斯
继电器内积聚的气体性质鉴定变压器内部故障的性质，如气体的颜
色为:
a、黄色不易燃的，且一氧化碳含量大于1-2%，为木质绝缘损坏;
b、灰色和黑色易燃的，且氢所含量在30%以下，有焦油味，闪
点降低，则说明油因过热而分解或油内曾发生过闪络故障;
c、浅灰色带强烈臭味且可燃的，是纸或纸板绝缘损坏。
（3）如上述分析对变压器内的潜伏性故障还不能作出正确判断，
则可采用气相色谱法作出适当判断。
进行气相色谱分析时，可从氢、烃类、一氧化碳、二氧化碳、
乙炔的含量变化来判断变压器的内部故障，一般情况下:
a、当氢、烃类含量急剧增加，而一氧化碳、二氧化碳含量变化
不大时，为裸金属（如:分接开关）过热性故障;
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 7 页
b、当一氧化碳、二氧化碳含量急剧增加时，为固体绝缘物（木
质、纸、纸板）过热性故障;
c、当氢、烃类气体增加时，乙炔含量很高，为匝间短路或铁芯
多点接地等放电性故障。
七、绝缘瓷套管出现闪络和爆炸的情况
1、由于密封橡胶垫质量不好，安装位置不当，螺母压得不紧等
原因，导致套管密封不严，因进水或潮气浸入使绝缘受潮而损坏;
2、电容式套管绝缘分层间隙存在内部形成的游离放电;
3、套管表面积垢严重，以及套管上有大的碎片和裂纹，均会造
成套管闪络和爆炸事故。
八、分接开关出现故障的情况
变压器油箱上有“吱吱”的放电声，电流表随响声发生摆动，
瓦斯保护可能发出信号，油的闪点降低。这些都可能是分接开关故
障而出现的现象。
1、分接开关故障原因如下:
（1）分接开关触头弹簧压力不足，触头滚轮压力不匀，使有效
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 8 页
接触面积减少，以及因镀银层的机械强度不够而严重磨损等会引起
分接开关烧毁;
（2）分接开关接触不良，经受不起短路电流的冲击而发生故障;
（3）倒分接开关时，由于分头位置切换错误，引起开关烧坏;
（4）相间距离不够，或绝缘材料性能降低，在过电压作用下短
路。
如发现电流、电压、温度、油位、油色和声音发生变化，应立
即取油样作气相色谱分析。当鉴定为开关故障时，应立即将分接开
关切换到完好的档位运行。
2、在运行中，开关接触部分触头可能磨损，未用部分触头长期
浸在油中可能因氧化而产生一层氧化膜，使分接头接触不良。因此，
为防止分接开关故障，切换时必须测量各分头的直流电阻，如发现
三相电阻不平衡，其相差值不应超过2%。
3、倒分接头时，应核对油箱外的分接开关指示器与内部接头的
实际连接情况，以保证接线正确。此外，每次倒分接头时，应将分
接开关手柄转动10次以上，以消除接触部分的氧化膜及油垢，再调
实用文本 | DOCUMENT TEMPLATE
电力安全论文
第 9 页
整到新的位置。
九、变压器故障原因的分析
按变压器故障的原因，一般可分为电路故障和磁路故障。电路
故障主要指线环和引线故障等，常见的有:线圈的绝缘老化、受潮，
切换器接触不良，材料质量及制造工艺不良，过电压冲击及二次系
统短路引起的故障等。磁路故障一般指铁芯、轭铁及夹件间发生的
故障，常见的有:硅钢片短路、穿芯螺丝及轭铁夹件与铁芯间的绝缘
损坏以及铁芯接地不良引起的放电等。
以上仅是对变压器的声音、温度、油位、外观及其他现象的故
障的初步、综合的归纳、分析，由于变压器故障并非某单一因素的
反映，而是涉及诸多因素，有时甚至会出现假象。因此，必要时必
须进行变压器的特性试验及综合分析，才能准确、可靠找出故障原
因，判明故障性质，提出较完善的处理办法，确保变压器的安全运
行。
云博创意设计
MzYunBo Creative Design Co., Ltd.
