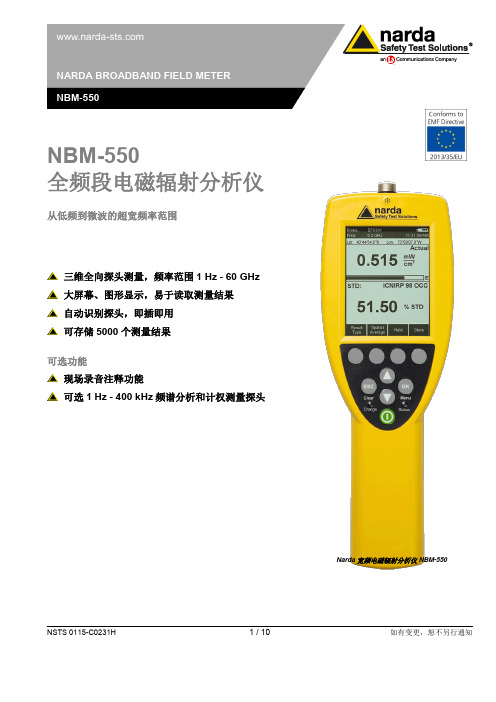

NARDA BROADBAND FIELD METER NBM-550
NBM-550 全频段电磁辐射分析仪
从低频到微波的超宽频率范围
三维全向探头测量，频率范围 1 Hz - 60 GHz 大屏幕、图形显示，易于读取测量结果 自动识别探头，即插即用 可存储 5000 个测量结果 可选功能 现场录音注释功能 可选 1 Hz - 400 kHz 频谱分析和计权测量探头
应用
NBM-550 主要用于精确测量电磁辐射以对人体安全进行评估，尤其 是在可能存在高强度电磁场的工作环境中，例如：
BH200说明书
设备巡检诊断维修管理系统 北京化大凯达科技发展有限公司目录关于设备巡检诊断维修管理系统 (1)1.1设备巡检诊断维修管理系统功能 (1)1.1.1 灵活、完整的组态功能 (1)1.1.2 自动生成巡检任务 (2)1.1.3 强大的报表功能 (2)1.1.4 自动报警 (2)1.1.5 实用的故障诊断专家系统（自动诊断专家系统、人工诊断专家系统） (2)1.1.6 远程诊断、服务功能 (2)1.2设备巡检诊断维修管理系统特点 (3)1.2.1 远程数据处理速度快 (3)1.2.2 应用性 (3)1.2.3 安全性 (3)1.2.4 可扩展性 (4)1.2.5维护性 (4)1.2.6经济性 (4)1.2.7 独有的分析功能 (4)1.2.8强大的图谱操作功能 (5)1.3设备巡检诊断维修管理系统特性 (5)1.3.1 适应性强 (5)1.3.2 节省人工 (5)1.3.3 智能设备管理 (5)系统使用说明 (6)2.1组态 (6)2.2概貌图自制 (11)2.3数据通讯（客户端主界面） (14)2.4机组状态图 (16)2.5常规图谱 (17)2.5.1振动趋势 (17)2.5.2运行状态 (18)2.5.3趋势比较 (19)2.5.4温度趋势 (20)2.6分析诊断 (21)2.7报警诊断 (23)2.8报表生成 (24)用设备巡检诊断维修管理系统进行巡检的操作方法 (26)3.1组态的操作方法 (26)3.2概貌图自制的操作方法 (30)3.3数据通讯（客户端主界面）的操作方法 (31)3.4机组状态图的操作方法 (31)3.5常规图谱的操作方法 (32)3.5.1振动趋势 (32)3.5.2运行状态 (32)3.5.3趋势比较 (32)3.5.4温度趋势 (33)3.6分析诊断的操作方法 (33)3.8报表生成的操作方法 (38)3.9命名规范 (41)附件配置工具 (42)4.1配置助手 (42)4.1.1、系统信息的配置和显示 (43)4.1.2基本配置的使用 (46)4.2用户管理助手（U SER S ET.EXE） (46)关于设备巡检诊断维修管理系统目前国内外在化工、电力等流程工业企业中分散的机泵群的状态监测和设备维护方面还没有比较成功的经验，而基于全面智能监测和预知维修的过程装备主动维护预测维修智能化平台：设备点检网络化、分析、诊断信息管理平台，是融合国内外先进的机泵群监测管理经验，借助于先进的开发工具和现有的开发条件进行的，该平台的应用实施，可以高效低成本地解决分散化“机泵群”设备在维护管理上的欠缺，对提升流程工业设备的整体管理水平，降低设备维修费用，避免重大、恶性事故的发生将起到不可替代的作用。
石家庄开发区波宏 BH3060-T 型电能质量测量箱 说明书
BH3060-T型电能质量测量箱 使用说明书石家庄开发区波宏科技有限公司目 录一、概述1.1安全提示 (3)1.2产品描述 (3)1.3使用提示 (3)二、供货范围 (3)三、技术数据 (3)四、技术指标4.1测量信号 (4)4.2测量精度 (4)4.3设置数据 (4)4.4通信接口数据 (5)4.5通信连接 (5)4.6测量速度 (5)五、测量操作步骤 (5)六、仪表面板 (6)七、显示和操作7.1参数设置 (7)7.2基波参数显示 (9)7.3 谐波参数显示 (12)7.4谐波数据 (13)7.5 参数查询及谐波报警设定 (17)八、后台软件观察数据 (19)九、通过存储卡分析数据 (19)附件1：测量接线图 (20)附件2：设定软件 (21)附件3：国标摘录 (22)一、概述1.1 安全提示在接线及测量时应按照本说明书所规定的方式和步骤进行，须特别注意端子的标号。
当测量箱有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
只有专业人士才能按照说明和安全规范使用本设备。
1.2 产品描述本测量箱适用于高低压电网电能质量的测量和分析。
采用全数字化，大屏幕液晶显示器，全金属外壳，有效提高电磁兼容性指标。
仪表主板采用SMT 表面贴片工艺，自适应频率算法，输入信号在48HZ～52HZ 之间，均可实现数据采集功能。
配有可拔插式MMC 卡，存储大于一个月的数据（容量为128M）。
提供1个RS232/485串口和1个RS—485串口，通讯方式支持双绞线，通过MODEM 进行通讯。
配有功能强大的后台分析记录软件。
1.3 使用提示本设备在出厂之前，己通过了一系列的安全测试并且贴上了封条，如果打开了此设备，必须要通过同样的安全测试。
请勿自行打开。
二、供货范围序号 产品名称型 号 数量 备注1 测量箱 BH3060-T 1台2 存储卡 MMC-128M 1个 带读卡器3 电源线 1条4 通信线 1条5 232/485转换器 1个 已装在测量箱上 8 电压测量线1条 带锷鱼夹 9 电流钳 5A/2.5mA 3个 带测量线6 说明书 1份7软件光盘BHPQMS1个带软件说明书三、 技术数据型号BH3060-T电源电压 220V(+/-10%), 50Hz功耗9VA测量范围 50—690V(+/-10%) 输入电阻 3MΩ测量电压 信号 电压变比K U ：1 (100000)测量范围 50mA-5A, 最大电流:6A, 5S 输入电阻 15MΩ测量 电流 信号 电流变比K I ： 5…9995/5A 频率范围 45…65Hz显示屏 LCD 显示，128*64点阵工作温度 -10℃～+50℃(湿度<80%, 无凝结) 储存温度 -10℃～+70℃海拔高度≤2000m（特殊要求可协商定货） 标准 GB/T14549-93 外壳铝合金保护级别 箱体IP50, 端子IP20外形尺寸 300×200×200 mm 宽×高×深 测量线连接 插接头 重量 约4kg 保修期2 年四、技术指标 4.1.测量信号测量信号 ：3相电流+零线电流，3相电压； 测量方式 ：交流采样； 电压信号 ：50V～690V； 电流信号 ： 0～5A；功率因数测量 ：滞后0.200～超前0.200； 谐波测量 ：2-31次；有功功率测量 ：0～9999.9kW（总/分相）； 无功功率测量 ：0～9999.9kvar（总/分相）； 视在功率测量 ：0～9999.9kVA（总/分相）； 报警输出 ：250V, 5A 继电器干接点； 4.2 测量精度电压 ：±0.5% 电流 ：±0.5% 功率因数 ：±1.0% 功率 ：±1.0% 频率 ：±0.5% 谐波 ：±1.0% 4.3 设置数据电压上限 ：00000V～34463V，步长1V； 电压下限 ：00000V～34463V，步长1V； 电流互感器变比 ：1～9999A /01～99A；电压互感器变比 ：1～999999V /001～999V。
兰德华巡检管理系统指纹中文机说明书
指纹中文机说明书目录USB驱动安装 (1)一、驱动安装 (1)二、查看设备 (1)软件使用说明 (2)一、系统设置及使用 (2)二、资源设置 (3)1.人员设置 (3)2.地点设置 (3)3.事件设置 (4)4.棒号设置 (4)5.地点事件设置 (5)6.系统设置 (5)三、设置功能 (6)1.线路设置 (6)2.计划设置 (6)3.下载档案 (7)四、下载数据 (8)1.采集数据 (8)2.计划实施 (9)五、数据操作 (9)1.备份数据库 (9)2.还原数据库 (10)3.数据初始化 (11)USB驱动安装一、驱动安装第一次安装完软件后，请及时安装设备的USB驱动程序，双击驱动程序的exe 文件后，根据提示下一步下一步进行即可。
二、查看设备安装完USB驱动后，您可以在设备管理器中查看所用的串口号，选择我的电脑按右键选择属性，在属性中选择硬件，点击“设备管理器”，在管理器中选择端口（COM和LPT），出现CP2101 USB to UART Bridge Controller (COM3)，则您在软件中应用的串口号则为COM3。
具体过程如下图所示：然后在软件的系统设置里面更改串口号为“COM3”，每台电脑虚拟出来的串口号都未必一样，请选择自己当前电脑虚拟出来的串口号，如图：软件使用说明一、系统设置及使用软件安装完成后，即可在开始→程序→巡检管理系统（指纹中文机）中，单击"巡检管理系统（指纹中文机）"项，系统启动，并出现登录窗口。
如果是第一次使用本系统，请选择管理员登录系统，密码为"333"，这样您将以管理员的身份登录到本系统。
系统启动后出现如上图示各菜单操作，第一次使用本系统进行日常工作之前，应建立必要的基础数据，如果需要，应修改系统参数。
二、资源设置1.人员设置（1）添加人员：点击添加人员按钮，输入相应的人员名称并保存即可添加相应的人员名称。
（2）注册指纹：首先将巡检器与电脑连接好，在巡检器的设备菜单内选择工具箱，然后再选择提取指纹模式，出现一个“等待注册”的字样，此时点击指纹巡检器中间的“OK”键，设备出现“启动指纹模块中”字样，再点击软件界面的“注册指纹”按钮，继续等待硬件设备屏幕出现“请按指纹”的字样，这时请在指纹中文机的指纹模块上一直保持按压抬起手指的操作。
SH55型CT伏安特性、变比、极性综合测试仪使用说明书【模板】
SH55型CT伏安特性、变比、极性综合测试仪使用说明书上海苏特电气有限公司实验之前安全注意事项1. 为了保护设备及人身安全，做实验前请详细阅读使用说明书，严格按说明书要求规范操作。
2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。
3. 仪器右侧避面的风扇为通风散热而设，为保证仪器工作的可靠性，请勿堵塞。
4. 装置面板的电源为～220V或～380V电源，请勿将其接入交流电压输出端。
5. 不要让任何异物掉入机箱内，以免发生短路。
6. 作为安全措施，试验之前请将面板的地线可靠接地。
7. 做伏安特性实验时，不要将交流功率电源～220V或～380V的输入插到交流电压输出或极性实验区，否则会损坏装置。
8. 做伏安特性实验时，请认真检查CT其它二次绕组的回路及接地线是否断开。
9. 做变比试验时，请将CT二次绕组的接地线断开，否则会损坏装置。
10. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否为设置COM1口。
11. 主机最多可保存45组数据，掉电后只能保存1至2天，为了您的工作方便，请及时打印或上传至电脑保存。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
若在使用中还有技术问题，请致电********：，我们会及时予以答复！第一章概述我公司是专业从事电力测试设备开发、生产和销售的高科技产业公司。
公司经济基础雄厚，技术实力强大，勇于开拓创新。
多年来，依托科技院校为技术后盾，成功的开发出多种具有国内领先水平的电力系统二次测试设备，多次荣获技术进步奖。
产品遍及全国各地，在广大用户中建立了良好的声誉。
公司一惯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优质产品。
SH55 伏安特性变比极性测试仪主要技术特点全自动型测试仪仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。
可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BH550综合分析诊断仪使用说明书北京博华信智科技发展有限公司网址:声明本声明的所有部分，包括软件和硬件等，其所有权都归北京博华信智科技发展有限公司所有，在未经北京博华信智科技发展有限公司事先书面授权的情况下，本手册的任何部分都不得以任何形式和途径进行复制、修改及发布。
本手册在编写过程中由于已考虑了各种可能的预防措施，北京博华信智科技发展有限公司对可能出现的内容错误及缺失不承担责任。
本手册没有任何形式的担保、立场表达或暗示。
若有任何因本用户手册或所提到的产品所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。
本手册可能会出现技术上的失误或印刷上的错误，其更正将不断添加于此，并合并到本手册的最新版本中。
北京博华信智科技发展有限公司保留任何时刻对本手册中介绍的产品和程序进行添加或修改的权利。
本文档的最终解释权归属于北京博华信智科技发展公司。
目录1产品概述 (7)1.1适用范围 (7)1.2型号说明 (7)2产品规格 (7)3配置清单 (8)4BH550外观一览及相关说明 (9)5主要技术参数 (10)5.1振动测量 (10)5.1.1测量方式 (10)5.1.2测量范围 (10)5.1.3加速度传感器灵敏度 (10)5.1.4频率范围： (10)5.1.5分析频率及采样点数 (10)5.2温度测量 (10)5.3转速测量 (11)5.4使用环境 (11)6仪器使用 (12)6.1传感器说明 (12)6.1.1加速度传感器 (12)6.1.2红外温度传感器 (12)6.1.3激光转速传感器 (12)6.2充电说明 (12)6.2.1充电方式 (12)6.2.2充电指示 (12)6.2.3充电时间 (13)7仪器操作及界面 (14)7.1路径内巡检 (15)7.1.1选择任务单 (15)7.1.2默认采集界面 (15)7.1.3采集振动测点 (17)7.1.4采集轴心轨迹 (21)7.1.5采集加速度冲击 (23)7.1.6采集温度测点 (24)7.2路径外巡检 (25)7.3自由采集 (25)7.3.1单通道采集 (28)7.3.2双通道采集 (29)7.3.3采集直流量 (30)7.3.4采集温度测点 (31)7.4采集数据管理 (31)7.5系统设置 (34)7.5.1自动关机设置 (34)7.5.2传感器设置 (35)7.5.3任务单删除 (36)7.6分析/诊断/动平衡 (37)7.6.1信号频谱 (37)7.6.2轴心轨迹 (39)7.6.3单面动平衡 (40)8常见故障及解决方法 (44)9维护保养 (44)9.1使用环境 (44)9.2机壳清洁 (44)9.3电池保养 (44)10附表一速度报警类型设置方法 (45)11附表二红外辐射率对应表 (46)注意事项在使用本仪器之前，请认真阅读并理解本说明书内容，以确保正确使用仪器，防止误操作造成仪器无法正常工作、仪器损坏或造成人身伤害。
如在阅读本说明书和使用仪器过程中有任何问题，请及时联系本公司技术支持人员。
人身安全注意事项-请不要在防爆场合使用和操作该仪器；-仪器不得靠近火源，严禁焚烧电池；-合理穿着，保证自己的头发、衣服等远离被测设备，以免对人身造成伤害；-在使用仪器进行测试时，确保身体平衡，以便能更好地控制和操作仪器；-特殊场合请配备相应的安全设备，例如护眼罩、耳罩、防滑鞋、安全帽等；仪器使用注意事项-为避免仪器电池失效，仪器长时间放置时，请确保至少每三个月对仪器进行充满电操作；仪器电池电量消耗完毕后，在未及时充满电的情况下，避免长时间放置；-为避免高温损坏，严禁将加速度传感器吸附于表面温度超过121℃的测点；避免仪器表面及各种测量线缆接触表面温度超过121℃的设备；-严禁对传感器进行撞击；不得在开机情况下对分体传感器进行插拔操作；-当电池电量不足时，请及时在安全场所进行充电，严禁在防爆工作区内进行充电；-请使用本公司提供的标准配件，禁止与其他设备配件互换使用；-设备出现故障请及时联系本公司技术支持人员，禁止自行拆开维修；-请在仪器规定的环境温度和湿度下进行操作。
在超过规定的环境温度和湿度下使用该仪器，会对仪器造成一定程度的损伤并且可能带来测量数据不准确的问题；此外，电量一定的情况下会缩短仪器连续工作时间；分体传感器使用注意事项-分体传感器和仪器是一一对应的，禁止互换使用-测量时注意不要让分体传感器的线缆缠绕在旋转或移动设备上-操作时请参看下面四个图示:图 A 图 B 图 C 图 D-图A: 连接分体传感器到设备上时，先将磁座一边贴上设备表面，然后慢慢将整个磁座与设备接触好；取下磁座时，握住护套位置侧向用力将磁座一边翘起后再整体取下。
- 图B: 禁止直接拉着线将磁座取下，以免对分体传感器造成损坏。
- 图C: 连接分体传感器或充电器连接线时，如图所示将红点对准接头插入；拔插头时手握插头金属部位直接将插头拔下。
-图D: 禁止直接拉着线将插头取下，以免对插头造成损坏。
1 产品概述当今社会，设备维修管理的进步、创新及可持续发展成为工业建设发展的一个主题。
设备监测与故障诊断作为设备管理核心，在这一时代背景下逐步体现了越来越重要的作用。
我公司作为专业从事设备状态监测、诊断、故障预防和智能维修的高新技术企业，为适应发展的需要，逐步形成了BH系列的在线、离线及设备信息化产品，BH550综合巡检分析诊断仪作为离线产品中的一种，能够满足现场离线检测的各种需求。
1.1 适用范围BH550综合巡检分析诊断仪是设备巡检诊断维修管理系统的一部分，集设备检测、设备巡检、设备管理等功能于一身，兼容专业设备管理软件，具有设备组态、任务下载、数据上传、数据分析、故障诊断、报表制作、数据上网等功能，将会为科学、高效、合理地进行设备维修安全保障管理提供重要依据，全面提高企业设备管理的水平。
1.2 型号说明BH ：公司名称前两字“博华”的拼音缩写。
550：公司产品系列标识。
2 产品规格外型尺寸： 185mm×89mm×39mm重量： 600g（不含分体式加速度传感器）电池： 4800mAh充电式锂电池通信方式： USB整机最大工作电流：550mA工作时间： 10小时3 配置清单激光转速传感器组件包括：传感器线缆、光电传感器、发射薄膜、磁性三脚架表贴座、三脚架转接座、传感器支座4 BH550外观一览及相关说明图 4-1 BH550仪器外观1、转速传感器接口2、红外温度传感器3、 B通道加速度传感器接口4、 A通道加速度传感器接口5、挂环6、“帮助”按键7、充电接口8、 USB通信接口9、电源开关10、侧面“向上”、“向下”、“确定”按键，功能同仪器正面面板上对应的按键11、加速度传感器探头5 主要技术参数5.1 振动测量5.1.1 测量方式按路径分可以分为路径内巡检、路径外巡检和自由采集；按通道分可以分为单通道测量和双通道测量。
5.1.2 测量范围位移： 0.1um ～ 2000.0um (峰-峰值)速度： 0.1 mm/s ～ 250.0mm/s (有效值 )加速度： 0.1 m/s²～ 490.0m/s² ( 峰值 )5.1.3 加速度传感器灵敏度灵敏度：100mv/g (±15%)5.1.4 频率范围：加速度：0.5Hz ～ 10kHz（±3dB）速度：5 Hz ～ 1kHz位移：5 Hz ～ 1kHz5.1.5 分析频率及采样点数分析频率可设置为100Hz、200 Hz、500Hz、1kHz、2kHz、5kHz、10k Hz和20kHz。
采样点数可设置为512点、1024点、2048点、4096点、8192点和16384点。
5.2 温度测量测量范围： 0℃～ 300℃最小分辨率：0.1℃测量精度：±2℃（0℃~200℃）±3℃（200℃~300℃）测量距离：近距离测量，与被测目标最大距离不超过10cm。
5.3 转速测量测量范围： 10 RPM ～ 30000 RPM测量距离： 0.2 m ～ 15 m5.4 使用环境温度范围：-10℃～50℃湿度范围：低于95%RH6 仪器使用6.1 传感器说明6.1.1 加速度传感器加速度传感器通过四芯自锁插头与仪器头部插座相连。
测量时，先将加速度传感器探头连接线上插头插入仪器头部对应的插座中，然后通过探头前端磁座直接将传感器吸附于被测物表面上进行测量。
6.1.2 红外温度传感器测量时，将红外传感器探头垂直对准被测物体表面，注意与被测物体表面最大距离不要超过10cm。
6.1.3 激光转速传感器测量时，先自带粘性的反光条粘在被测转速设备的转子上，然后将激光转速传感器通过四芯自锁插头与仪器头部转速传感器接口插座相连，并将激光转速传感器固定在三角架上，调节三角架的高度，使传感器正对反光条。
注意与被测物体的距离为0.2m～15m。
6.2 充电说明6.2.1 充电方式采用仪器专用充电器进行充电，将充电器与220VAC电源接好后，对仪器进行充电。
6.2.2 充电指示仪器在充电状态时，充电指示灯点亮。
当充电指示灯显示为红色时，表示仪器正在充电，电池电量还未充满；当充电指示灯显示为绿色时，表示电池电量已充满，应停止充电。
6.2.3 充电时间持续充电4小时，仪器充电指示灯显示为绿色时，电池电量充满。
7 仪器操作及界面点击屏幕上的BH550应用程序快捷方式图标或通过依次点击“我的电脑-〉FlashDisk-〉BH550”，即可进入应用程序。
屏幕上出现如图 7-1所示菜单，包括“路径内巡检”、“路径外巡检”、“自由采集”、“采集数据管理”、“系统设置”、“分析/诊断/动平衡”6个主要功能项。
其中“路径内巡检”、“路径外巡检”和“自由采集”为3种采集类型；“采集数据管理”可以对先前采集到的数据进行回放，分析管理；“系统设置”可以设置系统的“关机时间”、“传感器灵敏度”，以及“任务单删除”等；“分析/诊断动/平衡”既可分析频谱，又可采集“轴心轨迹”、“单面动平衡”和“双面动平衡”。
下面将依次介绍上述各项的使用方法。
图 7-1 BH550主界面六个主要功能选项：路径内巡检路径外巡检自由采集采集数据管理：对采集过的数据进行回放，分析管理；系统设置：设定关机时间、传感器灵敏度、任务单删除；分析/诊断/动平衡：信号频谱、轴心轨迹、单面动平衡。
其中“路径内巡检”、“路径外巡检”、“自由采集”为3种采集类型。
7.1 路径内巡检路径内巡检任务是从上位机下载的且需当天执行的任务。
主要功能包括采集波形数据，冲击诊断，轴心轨迹，以及温度数据等。
7.1.1 选择任务单在屏幕上点击“路径内巡检”，进入任务单选择界面，如图 7-2所示：通过控制面板的上下方向键或者屏幕点击的方式选择需要巡检的任务单，点击【确定】进入巡检界面。
