基础接地技术交底大全
接地安全技术交底模板
一、交底目的为确保施工现场电气设备安全运行，防止因接地不良造成的触电事故，特进行接地安全技术交底。
二、交底内容1. 接地保护的重要性- 接地保护是保障人身安全和设备安全的重要措施。
- 通过接地，可以将电气设备的漏电流迅速导入大地，防止触电事故的发生。
2. 接地系统类型- TN-S系统：保护导体和中性导体分离接地系统，适用于低压侧为380/220V中性点直接接地的变压器。
- TT系统：电源系统接地，保护导体就地接地系统，适用于由同一电源供电的低压系统。
3. 接地要求- 低压侧为380/220V中性点直接接地的变压器，其低压侧应采用TN-S系统或TT系统。
- 由同一电源供电的低压系统，不宜同时采用TN-S系统和TT系统。
- 施工现场和临时生活区的高度在20m及以上的设施，如井字架、脚手架、建筑物等，均应装设防雷保护。
- 高度在20m以上的大钢模板，应与建筑物的接地线连接。
4. 接地线敷设- 接地线应采用专用接地干线，首、末端及线路中间必须与接地装置可靠连接。
- 接地干线的截面积应满足线路敷设方式的要求，不得小于干线截面积的50%。
- 接地线的截面积不得小于相线截面积的50%，且不得小于2.5mm²。
5. 接地电阻要求- 每一接地装置的接地电阻不得大于4Ω。
- 接地电阻的测量应定期进行，确保接地效果。
6. 接地装置的维护- 接地装置应定期检查，确保其完好无损。
- 发现接地装置损坏或接地电阻不符合要求时，应及时修复或更换。
三、注意事项1. 接地线应使用专用的接地干线，不得与其他线路共用。
2. 接地线的敷设应符合规范要求，不得扭曲、压扁或损坏。
3. 接地电阻的测量应使用合格的测量仪器，确保测量结果的准确性。
4. 接地装置的维护应由专业人员进行，确保接地效果。
四、应急措施1. 发现接地装置损坏或接地电阻不符合要求时，应立即停止使用相关设备，并报告相关人员。
2. 发生触电事故时，应立即切断电源，并采取急救措施。
基础接地装置安装关于技术交底.doc
鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：一、施工准备1、技术准备按照已批准的施工组织设计（施工方案）和工艺要求进行施工。
按施工图设计复查接地装置处是否有交叉管线或设备妨碍接地装置施工，如有应与监理（建设）单位协商采取措施。
2、施工机具准备主要安装机具：电焊机、气焊工具、切割机、钢锯、台钳案子、常用电工工具、活扳手、钢丝刷子、毛刷。
主要检测器具：卷尺、接地电阻测试仪等。
3、接地装置的作业条件利用基础桩基或底板钢筋做接地装置、桩基和底板，底板与柱筋应绑扎好。
二、施工工艺1、利用基础接地装置安装工艺流程、水平接地体安装2．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：水平接地体做法材料表名称型号及规格编号1 16≥Φ接地体2 ≥Φ 16接地线3接地体4×≥ -404≥-40 接地线 4×3、自然接地体安装利用柱形桩基基础作接地装置，应按设计图纸尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接焊接，再将桩基础的抛头钢筋与承台梁主筋焊接，再与上面作为引下线的柱子钢筋连接并作测试点（见图）或引至接地箱、等电位箱。
在桩基结构完成后，先必须测试其接地电阻，要求＜ 1Ω，若达不到要求，应在预留辅助接地连接板处加入人工接地极。
．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：桩基内钢筋做接地装置做法图4、利用钢筋混凝土板式基础做接地体（１）有防水层板式基础的钢筋做接地装置时，不得破坏防水层，在基础钢筋满足接地要求时，可不做外引人工接地。
．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：（2）利用钢柱钢筋混凝土基础作为接地装置 : 仅有水平钢筋网的钢柱钢筋混凝土基础作接地装置时，每个钢筋混凝土基础中有一个地脚螺栓通过连接导体与水平钢筋网进行焊接连接，地脚螺栓与连接导体与水平钢筋网的搭接长度不应小于钢筋直径的 6 倍双面焊，并应在钢桩就位后将地脚螺栓及螺母和钢柱焊为一体。
接地工程技术交底
接地工程技术交底一、背景介绍接地工程是建造、工业设备、电力系统等领域中非常重要的一项技术工程。
它的主要目的是确保电气设备和人员的安全，减少电气设备故障和事故的发生。
接地工程技术交底是为了确保工程质量和安全性，提高工作人员的技术水平和工作效率，确保工程顺利进行而进行的一项重要工作。
二、交底内容1. 接地工程的目的和意义接地工程的主要目的是为了保护人身安全和设备设施的正常运行。
通过将电气设备的金属外壳和地之间建立良好的导电连接，将电流引入地下，从而达到安全接地的目的。
接地系统能够消除电气设备中的静电、电磁波干扰和雷击等不良影响，保护设备免受损坏。
2. 接地工程的基本原理接地工程的基本原理是利用地的导电性能，将电流引入地下，通过地下的导电层将电流分散和消散。
接地系统主要由接地体、接地装置和接地导线等组成。
接地体是指将电流引入地下的设备或者构筑物，如接地极、接地网等。
接地装置是指连接电气设备和接地体的装置，如接地线、接地排等。
接地导线是指连接接地装置和接地体的导线。
3. 接地工程的施工要求（1）接地体的选择：根据具体工程的要求和现场条件，选择适当的接地体材料和形式。
常用的接地体材料有铜、铝等，常用的形式有接地极、接地网等。
（2）接地装置的安装：接地装置应按照设计要求进行安装，确保接地装置与电气设备之间的连接良好，接地导线的长度和截面积符合规范要求。
（3）接地导线的敷设：接地导线应按照设计要求进行敷设，避免与其他管线和设备发生干扰，保证导线的可靠性和稳定性。
（4）接地系统的测试：接地系统施工完成后，应进行接地电阻测试和绝缘电阻测试，确保接地系统的质量和性能符合要求。
4. 接地工程的安全注意事项（1）施工人员应具备相关的专业知识和技能，严格遵守施工规范和操作规程。
（2）施工人员应佩戴符合要求的个人防护装备，如绝缘手套、绝缘靴等。
（3）施工现场应设置明显的安全警示标志，确保人员和设备的安全。
（4）施工过程中应注意防止触电、火灾等事故的发生，合理安排施工顺序和施工方法，确保施工过程安全可控。
防雷基础接地技术交底

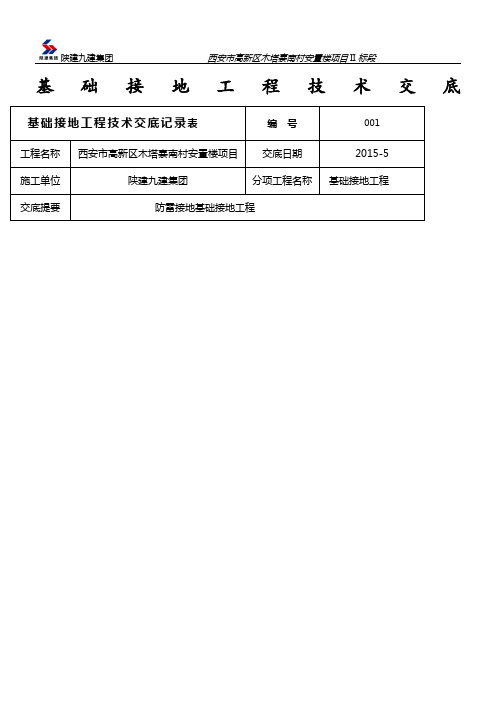

基础接地工程技术交底基础接地工程技术交底记录表编号001工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称基础接地工程交底提要防雷接地基础接地工程交底内容一、概述本工程按三类防雷建筑物设避雷网系统，利用结构柱内主筋作避雷引下线，利用基础内钢筋网做自然接地体将基础钢筋网内的二根不小于∅16主筋与各引下线相焊接形成法拉第笼式接地网。
设计要求系统综合接地电阻R≤1Ω，当综合接地电阻不能达到设计要求时，应采取增加人工接地体的措施。
二、施工工艺流程1、施工准备熟悉图纸资料及设计图纸的内容，严格按照图纸设计要求施工。
准备施工机具、材料。
施工前要认真对工程施工人员进行技术交底，让每一位施工人员弄清技术要求、技术标准和施工方法。
2、材料要求钢材（热镀锌圆钢、扁钢等）；辅材（电焊条、色漆等）；所有材料均应为合格产品，有相关的材质证明及出场合格证。
3、主要机具施工工具：钢卷尺、电焊机、电焊工具、小锤、煨弯器等。
测量工具：接地摇表。
4、自然基础接地装置安装审核人交底人接受交底人基础接地工程技术交底记录表编号002工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称基础接地工程交底提要防雷接地基础接地工程三、接地装置安装1、利用柱形桩基及基础底板钢筋做接地体时，将基础底板轴线上选取的上下两层主筋中两根通常焊接、绑扎形成基础接地网，将底板钢筋搭焊好，再与2不小于∅16主筋（对角线主筋的第二根）焊接好，连接线采用φ12圆钢，将两根主筋用白色漆做好标记，便于引出。
同时应及时请质量检查员、监理工程师进行隐检，做好隐检记录。
2、接地体的连接应采用搭焊接，搭接长度应符合下列规定：a)扁钢与扁钢的搭接长度为扁钢宽度的2倍，不少于三面施焊。
b)圆钢与圆钢的搭接长度为圆钢直径的6倍，双面施焊。
c)圆钢与扁钢搭接长度为圆钢直径的6倍，双面施焊。
接地体（线）焊缝处应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，并将焊缝处的药皮处理干净。
箱变基础接地安全技术交底模板
一、交底目的为确保箱变基础接地工程的安全施工，预防事故发生，保障施工人员生命财产安全，特进行安全技术交底。
二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 建设单位：[填写建设单位名称]4. 设备名称：[填写箱变基础接地设备名称]5. 作业内容：[填写具体作业内容]6. 施工期限：[填写施工期限]三、安全技术措施1. 施工人员安全培训- 所有参与施工人员必须接受安全培训，了解箱变基础接地施工的安全技术要求。
- 熟悉操作规程、安全操作规范和应急处置措施。
2. 现场安全防护- 施工现场设置明显的安全警示标志，明确安全通道。
- 进入施工现场必须佩戴安全帽，穿着符合要求的工作服、工作鞋。
- 高处作业时，必须系好安全带，佩戴安全帽。
3. 接地材料与设备- 使用符合国家标准的接地材料和设备。
- 接地材料应进行外观检查，确保无破损、腐蚀等现象。
- 接地电阻应符合设计要求。
4. 施工操作- 施工前，对施工人员进行详细的技术交底，明确施工步骤、注意事项。
- 施工过程中，严格按照操作规程进行作业，确保施工质量。
- 发现异常情况，立即停止施工，报告相关部门。
5. 防雷保护- 施工现场和临时生活区的高度在20m及以上的设施，均应装设防雷保护。
- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。
6. 接地电阻测试- 施工完成后，对接地电阻进行实测，确保接地电阻符合设计要求。
四、应急处置1. 人员受伤- 立即停止施工，对受伤人员进行急救，并拨打120急救电话。
- 同时，报告相关部门，采取相应措施。
2. 设备故障- 立即停止施工，切断电源，确保安全。
- 报告相关部门，采取相应措施。
3. 其他事故- 立即停止施工，报告相关部门，采取相应措施。
五、交底记录1. 交底部门：[填写交底部门名称]2. 交底人：[填写交底人姓名]3. 交底对象：[填写交底对象姓名]4. 交底日期：[填写交底日期]5. 交底内容：[填写交底内容]六、注意事项1. 施工人员必须严格遵守安全技术措施，确保施工安全。
箱变基础接地安全技术交底模板
一、交底目的为确保箱变基础接地工程的安全施工，防止安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 设备名称：[箱变名称]5. 作业内容：箱变基础接地施工6. 施工期限：[开始日期]至[结束日期]三、安全注意事项1. 人员要求- 施工人员必须经过专业培训，取得相关操作资格证书。
- 作业人员进入施工现场必须戴合格的安全帽，系好下颚带，锁紧带扣。
- 严禁酒后作业、疲劳作业。
2. 现场安全- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
- 施工现场严禁吸烟、使用明火。
- 施工现场应保持整洁，通道畅通，不得堆放杂物。
3. 操作规范- 接地线应选用符合国家标准、质量合格的专用接地线。
- 接地线连接应牢固可靠，确保接地效果。
- 施工过程中应严格按照设计要求和技术规范进行操作。
4. 个人防护- 施工人员应佩戴绝缘手套、绝缘鞋等个人防护用品。
- 在潮湿、有腐蚀性气体等环境下作业时，应穿戴相应的防护用品。
5. 防雷措施- 施工现场应安装防雷设施，确保施工安全。
- 高度在20m及以上的设施，如井字架、脚手架、塔式起重机等，应安装防雷保护。
四、施工步骤及要点1. 施工准备- 熟悉施工图纸，了解箱变基础接地施工要求。
- 准备好施工工具、材料和防护用品。
2. 接地线敷设- 根据设计要求，确定接地线敷设路径。
- 采用专用接地线，确保接地效果。
- 接地线连接处应牢固可靠，避免松动。
3. 接地体施工- 根据设计要求，选择合适的接地体材料。
- 按照规范要求进行接地体施工，确保接地体深度和间距符合要求。
4. 接地电阻测试- 施工完成后，对接地电阻进行测试，确保接地电阻符合设计要求。
五、应急措施1. 如发生触电事故，应立即切断电源，并进行急救。
2. 如发生火灾事故，应立即使用灭火器进行灭火，并拨打火警电话报警。
防雷接地技术交底大全
技术交底JD-001承台内钢筋与桩基内钢筋焊接示意图9）、附近有与明火作业相抵触的工种在作业时，不准焊、割。
10）、与外单位相连的部位，在没有弄清有无险情，或明知存在危险而未采取有效的措施之前，不准焊、割。
3、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应安全可靠接地，进出线应有完整的防护罩，进出线端应用铜线鼻子接牢。
4、每台电焊机应有专用电源开关。
开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝。
5、电焊时的弧火花点必须与氧气瓶、乙炔瓶、木料、油类等危险物品的距离不少于10米。
与易燃物品的距离不少于20米。
6、清除焊渣时，面部不应正对焊纹，防止焊渣溅入眼内。
7、注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。
8、焊点周围和下方应采取防火措施，应有接火斗，备有灭火器材，并指定专人防火监护。
9、焊接操作及配合人员必须按规定穿戴劳动防护用品。
并必须采取防止触电、高空坠落和火灾等事故的安全措施。
10、现场使用的电焊机，应设有防雨、防潮、防晒的措施，并应装设相应的消防器材。
11、使用前，应检查并确认初、次级线接线正确，输入电压符合电焊机的铭牌规定。
接通电源后，严禁接触初级线路的带电部分。
12、雨、雪、风力六级以上（含六级）天气不得在露天电焊作业。
雨、雪后应清除积水、积雪后方可作业。
在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。
13、焊接时二次线必须双线到位，严禁借用金属管道、金属脚手架、及结构钢筋作回路地线。
焊把线无破损，绝缘良好。
14、焊机接线压接牢固，一、二次线应使用铜接线鼻子，一次线不得超过5米，二次线不得超过30米，如需超长时应相应增大导线的截面。
15、操作时遇下列情况必须切断电源：1）、改变电焊机接头时；2）、转移工作地点搬动焊机时；3）、焊机发生故障需进行检修时；4）、更换保险装置时；5）、工作完毕或临时撤离操作现场时。
16、高处作业必须遵守下列规定：1）、必须使用标准的防火安全带，并系在可靠的构架上；2）、必须在作业点正下方5米外设置护栏。
基础接地技术安全交底模板
一、交底目的为确保施工现场基础接地施工的安全，防止因接地不当引发的安全事故，特进行本次基础接地技术安全交底。
二、交底对象所有参与基础接地施工的施工人员、管理人员及现场监理人员。
三、交底时间[具体日期]四、交底地点[具体地点]五、交底内容1. 施工前准备1.1 施工人员必须熟悉基础接地施工图纸及施工方案，了解施工流程和注意事项。
1.2 施工现场应配备齐全的安全防护用品，如安全帽、工作服、工作鞋、手套等。
1.3 施工前，应由专业技术人员对施工人员进行安全教育和技能培训，确保施工人员掌握基础接地施工的基本技能和安全操作规程。
2. 施工注意事项2.1 施工过程中，应严格按照施工图纸和施工方案进行操作，不得擅自改变施工工艺和流程。
2.2 施工现场应设专人监护，确保施工人员遵守安全操作规程。
2.3 进入施工现场必须戴安全帽，施工人员必须穿工作服、工作鞋，佩戴防护用品。
2.4 施工中，施工人员应随时注意观察周围环境，发现安全隐患及时报告并采取措施消除。
2.5 施工现场应设专人负责接地线连接，确保接地线连接牢固可靠。
3. 基础接地施工要点3.1 接地极材料应选用符合国家标准的产品，确保接地效果。
3.2 接地极埋设深度应符合设计要求，不得少于0.6米。
3.3 接地极与建筑物基础的距离应不小于1.5米。
3.4 接地极周围土壤应夯实，确保接地极稳定。
3.5 接地线应选用截面不小于[具体截面]平方毫米的专用接地线，连接牢固。
3.6 接地系统测试应定期进行，确保接地效果满足要求。
4. 防雷保护措施4.1 施工现场和临时生活区的高度在20米及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。
4.2 高度在20米以上的大钢模板，就位后应及时与建筑物的接地线连接。
4.3 位于山区或多雷地区的变电所、配电所应装设独立避雷针；高压架空线路及变压器高压侧应装设避雷器或放电间隙。
5. 事故处理5.1 发生安全事故时，应立即停止施工，组织人员撤离危险区域。
基础接地、等电位技术交底
基础接地、等电位技术交底为保障人身安全，维护设备的正常使用，防止雷击等现象对设备的损害，各种设备的接地技术都十分重要，特别是对于一些电气设备，如变压器、电缆、开关设备等核心部件，在运行过程中必须具备良好的接地系统。
本篇文章就来探讨一下基础接地以及等电位技术的相关知识。
基础接地为什么需要基础接地？电气设备的基础接地被视为防护地，主要是用来保障电气设备的正常运行及人身安全。
一般情况下，设备的外壳被接地，这样当设备发生故障时，故障电流能够及时依靠接地而产生通路，避免伤害人员和其他设备。
同时，基础接地也可发挥屏蔽电磁干扰以及防止雷击等作用。
基础接地的种类1.单点接地：即只有一处地点接地。
在一些控制线路等较为简单的情况下，可以使用单点接地。
但是，在一些较为复杂的环境中，使用单点接地会产生较大的高别干扰、相互影响等问题。
2.等电位接地：即将所有需要接地的设备全部连在一个共同的金属槽或含金属混凝土的方形坑中接地。
等电位接地较好地解决了单点接地的问题，能够保障多个设备分别接地的联通，保护人员安全。
这种接地方式要求接地电阻尽可能小，不超过1Ω。
3.联结式接地：即使用铜策接地极将接地电流线路、防雷地线路、零线、信号线等整合为一个整体。
该接地方式主要用于建筑物及其他重要设备的接地，要求等电位共面性强，防止信号互扰。
基础接地的构成基础接地由接地体、接地网及接地线构成。
接地体是指接地常温慢速限斜杆、接地笔、接地管等。
这些接地体要求良好的导电性和良好的腐蚀抵抗能力，一般为铜制。
接地网指的是拓扑结构为平面网状、三维网状或环形的金属导体，用于连接各个接地体的金属构造。
接地线则是连接电气设备与接地极之间的金属电线，用来保护设备正常运行及人员的安全。
等电位技术为什么需要等电位技术？在一些场合中，虽然每个设备都有自己的接地系统，但是仍然会产生不同接地系统之间的谐振，产生潜在的危险。
此时需要使用等电位技术使得各个系统接地等电位，减少谐振，保护设备和人员的安全。
基础接地技术交底
CSCEC-DQ-001项目名称及编码第1页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准一、施工准备：1、作业人员根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。
根据工程量，确定分阶段施工人员数量及需用计划。
2、主要材料各种设备、材料必须具有生产厂家资质证明、材质证明书、产品合格证及符合技术规格说明书（SPEC）所要求的质量证明材料等。
材料、设备进入现场自检合格后，必须及时填写材质报告单向监理报验，经监理及我方现场主管人员验收合格后，方可使用。
不合格材料要立即清出现场，以防不合格材料误用到工程中。
进场材料需按照规格、型号分别堆放整齐，每种材料均要挂牌，注明材料名称、规格、数量、材质等内容并建立台账。
使用前应按设计要求校对材料规格、材质、型号。
结合工程情况，在防雷接地施工进行之前需要进行准备的主要材料如下：序号名称规格型号使用地点1裸铜缆Bare copper cable70mm2基础接地网、引下线2裸铜缆Bare copper cable300mm2主接地环，变配电室接地3 PVC绝缘电缆150mm2各功能房间内的设备接地4 PVC绝缘电缆300mm2变压器中性点及中低压配电室接地5 防雷测试卡Test link100mm*50mm*5mm中心标高1600mm地下二层的结构柱6 等电位端子盒Earth bar500mm*50mm*5mm底边标高500mm设备机房等电位7接地井Earth pit300mm*300mm*210mm 基础底板，含3m长的人工接地极CSCEC-DQ-001项目名称及编码第2页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准8接地测试空井Empty pit300mm*300mm*210mm 基础底板，用于后期电阻测试9 PVC管DN50 结构柱、剪力墙内3、主要机具根据工程进度，按时组织机具进场，坚决避免因施工机具进场不及时造成影响施工、拖后工程进度情况，如铅笔、钢卷尺、钢锯、电焊机、切割机、电工工具、接地电阻测试仪等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . . 专业资料. 技术交底
2016年3月25日 工程名称 丹尼斯砦商业综合体项目 分部工程 建筑电气 分项工程名称 接地装置安装 交底容： 一、施工准备： 1、主要机具 （1）电焊机、钢锯、手锤、细线； （2）测量工具：ZC-8型接地摇表、卷尺。 2、材料要求 （1）主材：Φ10镀锌圆钢，-40×4镀锌扁钢。 镀锌均要热镀锌国标材料。 （2）辅材：Φ10非镀锌圆钢、电焊条、黄漆、、细线 。 3、作业条件 （1）基础筏板钢筋板扎完成、墙柱钢筋定位正确； (2) 土建结构工程已完，并随结构施工做完预埋件； 二、工艺流程 1、基础接地极焊接→与避雷引下线焊接→预留预埋点留设→主楼与车库等接地极对接→刷漆标示→接地电阻测试→检查验收 2、地装置安装应按以下程序进行： 1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土； 2 人工接地：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线； 3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块经检查确认，. . . 专业资料. 才能相互焊接； 4 装置隐蔽：检查验收合格，才能覆土回填。 3、引下线安装应按以下程序进行： 1 利用建筑物柱主筋作引下线，在柱主筋绑扎后，按设计要求施工，经检查确认，才能支模； 2 直接从基础接地体或人工接地体暗敷埋入粉刷层的引下线，经检查确认不外露，才能贴面砖或刷涂料等； 3 直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架经检查确认，才能敷设引下线。 4、防雷接地系统测试：接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。
三、操作工艺：
1、接地体安装有关规定 ①接地体顶面埋设深度应符合设计规定。当无规定时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。 ②垂直接地体的间距不应小于其长度的二倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。 ③除环形接地体外，接地体埋设位置应在距建筑物3m以外。距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度的沥青层，其宽度应超过接地装置2m。 ④接地体敷设完毕后的土沟其回填土不应夹有块和建筑垃圾等； ⑤外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。 ⑥接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。 2、人工接地体安装 ①接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管知角. . . 专业资料. 钢切割，长度不应小于2.5m。如采用钢管打入地下，应根据土质把钢管加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m。角钢的一端应加工成尖头形状。 ②挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有子应清除。 ③安装接地体(极)：沟挖好后应立即安装接地体和敷设接地扁钢，防止土倒塌。先将接地体放在沟的中心线上，打入地中。一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。 ④接地体间扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟，依次将扁钢与接地体用电(气)焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置巨接地体最高点约1OOmm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要的位置，留有足够的连接长度，以待使用。 3、自然基础接地体安装 ①利用底板钢筋或深基础做接地体：本工程接地极为建筑物基础梁上的上下两层钢筋中的两根主筋通常焊接形成基础接地网，基础接地网按照图纸设计走向进行纵横向连接；连接导体除直螺纹连接套筒使用φ10外，其余采用直径不小于16的圆钢进行焊接，焊接长度见附表，焊接位置应和图纸设计墙体走向一致，不得私自变更。基础接地体与车库对接必须采用圆钢进行跨接焊接，连接位置及数量不得少； 引下线：利用建筑物钢筋混凝土柱子或剪力墙两根16以上主筋通长焊接作为引下线，当钢筋直径小于16的必须利用四根钢筋，引下线间距不大于25米。引下线上下端必须与. . . 专业资料. 筏板上下层钢筋都必须接通，跨接钢筋采用16钢筋进行焊接，考虑到正负零以上主筋变小，现要求必须在负二层必须对计划使用的四根主筋进行U型跨接焊接。根据图纸设计引下线在建筑物四角、室外地面下1米处引处各引40*4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离为2米，当外墙为回填土时，镀锌扁钢可从筏板上层筋引出，回填土时直接埋设在图层中，当外墙为车库时，必须从筏板底层筋引出，并与车库筏板接地钢筋连通，根据图纸设计在建筑物四角的外墙引下线处，在室外地面上0.5米处设测试点，考虑到后期外墙施工，外墙测试点可直接从引下线焊接引出，不需要外加线盒。 防侧击雷：本工程十层以上每三层设置均压环，均压环与该层外墙上的所有金属构件联通，均压环利用圈梁两根16以上主筋通长焊接，当主筋小于16是必须使用四根，跨接钢筋采用16的镀锌钢筋进行跨接焊接。建筑物竖向贯通的金属管道，必须每三层与均压环进行联接。本工程必须每三层在电井、水井预留接地扁钢。同时根据规要求60米以上建筑物，每层金属门窗、栏杆、百叶等金属构件都必须与接地装置连接。 本工程在20层以上每个金属构件处预留25*4镀锌扁钢（打），给后期金属构件连接。 等电位连接： 总等电位连接：本工程采用总等电位连接，应将进入建筑物的给水、排水、桥架等金属管线进行联接，总等电位连接线采用BV-1*25的绝缘导线，消防、弱电机房必须做等电位连接，总等电位连接体采用40*4热镀锌扁钢，连接体必须与避雷接地引下线两根16以上钢筋焊接。总等电位端子箱必须与各个配电箱接地进行连接，与进出建筑物管道进行连接。 本工程要求在每个进出建筑物管道、桥架下端10公分处预留一个86线盒，盒预留打的40*4镀锌扁钢，后期与金属管道、桥架进行总等电位连接。 本工程在卫生间设置局部等电位连接箱，等电位接地体采用25*4的热镀锌扁钢，局部等电位箱就近的插座接地线必须与局部等电位箱连接，若卫生间还有其他金属物体必须与局. . . 专业资料. 部等电位连接。 ②利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基钢筋搭接封焊，再与柱主筋(不少于2根)焊好，，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，本工程基础接地钢筋必须与桩基焊接，焊接钢筋不少于两根，从主楼至车库第一个桩基必须焊接，然后每隔2个桩基进行焊接。进出主楼的第一个桩基必须焊接，所使用桩基钢筋必须油漆标识。 ③标记标示： 基础接地钢筋必须做好油漆标识，使用油漆必须使用亮色油漆，建议采用黄色漆，接地体标识间隔2米刷一次，每个标识点长10公分，距转角处20公分每个向做一次标识，上下层钢筋标识一致，刷漆规、整齐，不得大面积污染钢筋。引下线油漆必须在砼浇筑前标识完成，每层墙体封闭前必须进行上层钢筋标识完成。 五、质量标准 1.格按照图纸设计进行焊接施工，基础钢筋主筋必须采用通长钢筋； 2.钢筋弯曲半径正确，采用冷弯，不得采用焊接热弯曲； 3.镀锌扁钢焊接必须焊接到位，预留位置必须准确可靠； 4.焊接连接焊缝平整、饱满，无明显气、咬肉等缺陷，焊接必须做到双面焊接。 5.导体为钢材时，焊接时的搭接长度及焊接法要求应符合表4.1.2的规定。 表：防雷装置钢材焊接时的搭线长度及焊接法 . .
. 专业资料. 六、成品保护措施 1．引下线预留接地圆钢土建不能任意切割，我用专色油漆标识清楚的这些预埋件，因为封模后我们不可能看得见查得清，一旦被人割掉将造成无法弥补的损失。 2．屋面避雷带安装完毕以后不准以避雷带或其支架为把手随便攀爬，土建抹灰时不准污染避雷带。
3. 避雷带在安装时不要踩坏、污染女儿墙上的装修面，在非踩屋面不可时，要在面上铺设纸板。特别在烧电焊时要在烧焊的下用1.5mm的铁皮保护土建的铝扣板装饰面。 七、文明施工及环境保护措施 1、电焊作业时，焊头条要集中回收。 2、注意有毒有害废物的分类管理，油漆作业结素后，应及时回收包装材料。
焊接材料 搭接长度 焊接法 扁钢与扁钢 不应少于扁钢宽度的2倍 两个大面不应少于3个棱边焊接
圆钢与圆钢 不应少于圆钢直径的6倍 双面施焊
圆钢与扁钢 不应少于圆钢直径的6倍 双面施焊
扁钢与钢管、 扁钢与角钢
紧贴角钢外侧两面或紧贴3/4钢管表面，上、下两侧施焊，并应焊以由扁钢弯成的弧形（或直角形）卡子或直接由扁钢本身弯 成弧形或直角形与钢管或角钢焊接
