母线保护及变压器启失灵分析及其整定计算
失灵逻辑说明

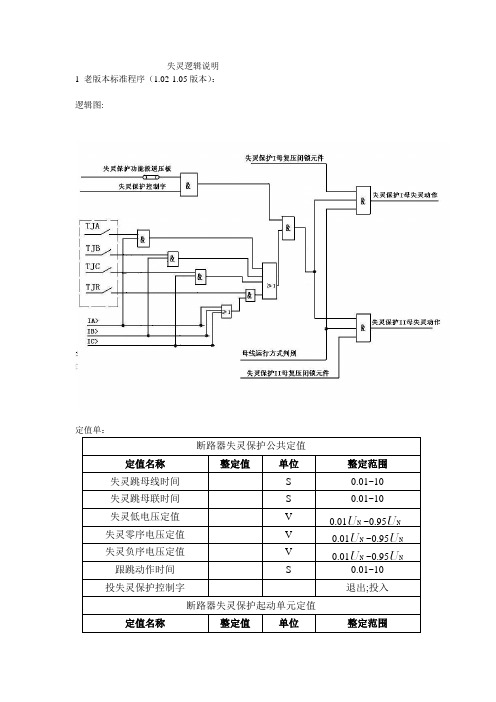

失灵逻辑说明1 老版本标准程序（1.02-1.05版本）：
逻辑图:
定值单：
主变失灵联跳主变各侧功能逻辑：一般不具备，早期做的有可能只是单元跳闸接点由两付扩展到4伏，主变失灵的电流判据和延时判断母差主变保护不做判断，应用此种方案主变保护应具备开关失灵电流和延时判据才可以。
特殊版：
四川和天津的一部分工程采用老的失灵逻辑，但是具备了主变失灵联跳主变各侧功能逻辑：逻辑如下
山西版本：
以上版本的主变失灵电流判别定值是该主变单元的失灵电流启动定值，时间定值是失灵跳母线的定值。
2 新版本程序：
国网失灵逻辑：
定值单：
注：线路元件启动失灵的相电流元件定值按0.08Ie固定，不能整定主变开关失灵联跳主变各侧逻辑：
主变失灵电流判别定值是该主变单元的失灵电流启动定值，时间定值是失灵跳母线的定值。
母联失灵保护、母联死区保护的保护原理及其跳闸方式
母联失灵保护、母联死区保护的保护原理及其跳闸方式摘要：电力系统中母线是具有很多进、出线的公共电气连接点，它起着汇总与分配电能的作用，所以发电厂和变电站的母线是电力系统的一个重要组成元件。
母线运行是否安全可靠，将直接影响发电厂、变电站和用户工作的可靠，甚至会破坏整个系统的稳定。
母线故障的类型，主要是单相接地和相间短路故障。
与输电线路故障相比较，母线故障的几率虽然小，但其造成的后果却十分严重。
因此必须采取措施来消除或减少母线故障所造成的后果。
关键词：故障母联失灵保护母联死区保护逻辑1 引言母联失灵保护、母联死区保护的保护原理及其跳闸方式对于继电保护初学者理解起来存在一定困难，但是继电保护工作者必须清楚的知道保护的原理及其保护的逻辑及其动作跳闸的方式。
母联失灵保护、母联死区保护的作用及其配置该保护的必要性是我们接下来将要论述的问题。
2 保护的原理与逻辑2.1母差保护原理母线差动保护大部分由分相式比率差动元件构成，CT极性要求：如图1主接线示意图，若支路 CT 同名端在母线侧，则母联CT同名端在II母侧。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
图1图2图3母线差动原理结合图2与下列公式可以理解，上图大差、I母小差、II母小差数值为：及母联CT极性指向那个母线那个母线小差做和运算，另一条母线小差做差运算。
当II母发生故障时，则大差元件、II母小差元件应有很大的差流，I母小差元件应没有差流，II母差动动作，如图3所示2.2 母联失灵保护原理及其动作逻辑当母差保护动作向母联发跳令后，经整定延时母联电流仍然大于母联失灵电流定值时，母联失灵保护经各母线电压闭锁分别跳相应的母线。
现在大多数保护装置厂家的母联失灵保护功能固定投入。
500kV母线保护及失灵保护
500kV母线保护及失灵保护第一部分500kV母线保护第一节保护的配置500kV母线采用两套RADSS/S型中阻抗差动母线保护和两套BP-2AE型复式比率差动母线保护。
RADSS/S型的工作原理是将高阻抗特性和比率制动两者结合，从而显著降低了差动回路的负载阻值。
此保护是一种高速、灵敏、中阻抗的、以电流瞬时值作测量比较的电流差动保护。
在母线外部故障时，不管电流互感器饱和与否，差动，差动继电器均可靠不动作；但当母线内部故障时，差动继电器动作且动作速度极快，约1～3ms。
两套保护分别由两组直流电源供电，分别作用于断路器跳闸线圈1、2。
BP-2AE型的工作原理是在制动量的计算中引入了差动电流，使得在区内故障时无制动，而在区外故障时则有极强的制动特性，因此更能明确地区别区内故障和区外故障。
500kV 1M、2M母线保护各有两套。
1M母线保护对应1M母差一保护屏的RADSS/S和1M、2M母差二保护屏的BP-2A（I）；2M母线保护对应2M母差一保护屏的RADSS/S和1M、2M母差二保护屏的BP-2A （Ⅱ）。
1M母差保护Ⅰ、Ⅱ动作跳5011、5021、5031、5041、5051开关；2M母差保护Ⅰ、Ⅱ动作跳5013、5023、5033、5043、5053开关。
第二节保护的投入和退出编号压板名称正常方式备注1LP 5011三跳出口Ⅰ投入2LP 5021三跳出口Ⅰ投入3LP 5031三跳出口Ⅰ投入4LP 5041三跳出口Ⅰ投入5LP 5051三跳出口Ⅰ投入7LP 5011三跳出口Ⅱ投入8LP 5021三跳出口Ⅱ投入9LP 5031三跳出口Ⅱ投入10LP 5041三跳出口Ⅱ投入19LP A相差动电流连片投入始终保持在投入位置20LP B相差动电流连片投入21LP C相差动电流连片投入22LP 差动电流总连片投入1.2.1．保护压板表:1. 1M母差一保护屏压板投退2．2M母差一保护屏压板投退编号压板名称正常方式备注1LP 5013三跳出口Ⅰ投入2LP 5023三跳出口Ⅰ投入3LP 5033三跳出口Ⅰ投入4LP 5043三跳出口Ⅰ投入5LP 5053三跳出口Ⅰ投入7LP 5013三跳出口Ⅱ投入8LP 5023三跳出口Ⅱ投入9LP 5033三跳出口Ⅱ投入10LP 5043三跳出口Ⅱ投入19LP A相差动电流连片投入始终保持在投入位置20LP B相差动电流连片投入21LP C相差动电流连片投入22LP 差动电流总连片投入3．1M、2M母差二保护屏压板投退编号压板名称正常方式备注LP1 (Ⅰ母差动Ⅱ) 5011三跳出口Ⅱ投入退出1M母差保护时退出LP2 (Ⅰ母差动Ⅱ) 5021三跳出口Ⅱ投入LP3 (Ⅰ母差动Ⅱ) 5031三跳出口Ⅱ投入LP4 (Ⅰ母差动Ⅱ) 5041三跳出口Ⅱ投入LP5 (Ⅰ母差动Ⅱ) 5051三跳出口Ⅱ投入LP11 (Ⅰ母差动Ⅱ) 5011三跳出口I 投入LP12 (Ⅰ母差动Ⅱ) 5021三跳出口I 投入LP13 (Ⅰ母差动Ⅱ) 5031三跳出口I 投入LP14 (Ⅰ母差动Ⅱ) 5041三跳出口I 投入LP1 (Ⅱ母差动Ⅱ) 5013三跳出口Ⅱ投入退出2M母差保护时退出LP2 (Ⅱ母差动Ⅱ) 5023三跳出口Ⅱ投入LP3 (Ⅱ母差动Ⅱ) 5033三跳出口Ⅱ投入LP4 (Ⅱ母差动Ⅱ) 5043三跳出口Ⅱ投入LP5 (Ⅱ母差动Ⅱ) 5053三跳出口Ⅱ投入LP11 (Ⅱ母差动Ⅱ) 5013三跳出口I 投入LP12 (Ⅱ母差动Ⅱ) 5023三跳出口I 投入LP13 (Ⅱ母差动Ⅱ) 5033三跳出口I 投入LP14 (Ⅱ母差动Ⅱ) 5043三跳出口I 投入1.2.2．保护投退步骤1．1M母差保护退出（1）在1M母差一保护屏退出所有跳闸出口压板；（2）在1M、2M母差二保护屏退出Ⅰ母差动Ⅱ跳闸出口压板。
6KV供电线路保护整定计算
* *一、南风井供电线路保护整定1、南风井一路#6112，南风井二路#6209，线路参数：如图：长时负荷电流95A ，2005l h =,最大负荷110A 。
采用LCS612微机线路保护。
两相不完全星形接线保护方式据供电处孙光伟提供短路电流及线路系统参数如下: 6KV 母线侧,S max =146.95MVA,I max （3）=13.467KA ； S min =65.865MVA,I min （3）=6.036KA ； Z max =0.27Ω；Z min =0.602Ω 选南风井进线末端为短路点2d 。
查表《煤矿井下供电三大保护细则》对于22YjV 370-⨯电缆010.306R km =Ω 010.061X km =ΩLJ 395-⨯架空线 020.38R km =Ω 020.06X km =Ω22YjV 350-⨯电缆 030.429R km =Ω 030.063X km =Ω 010.490.3060.15L R =⨯=Ω 010.490.0610.0299L X =⨯=Ω 02 2.250.380.855L R =⨯=Ω 02 2.250.060.135L X =⨯=Ω 030.150.4290.0644L R =⨯=Ω 030.150.0630.0094L X =⨯=Ω0102030.150.8550.0644 1.069()L L L L R R R R =++=++=Ω∑0102030.02990.1350.00940.174()LL L L XX X X =++=++=Ω∑系统阻抗小于系统电抗1，故忽略。
1.069()L R R ==Ω∑∑0.1740.270.444()LXX X X =+=+=Ω∑∑线路总阻抗2222max1.0690.444 1.157()Z R X =+=+=Ω∑∑∑* *在最大运行方式下，线路在南风井母线上的短路电流为：2(3)63003144()1.732 1.157d I A ===⨯高压电机入线口两相电流为3d 点。
10KV继电保护整定计算
继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I e d d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA S d 134)3((min)1.=，短路电流为KA U S I e d d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。
取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j jj 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j jj 3418.1444.0310032.2.=⨯=⋅=二、1600KV A 动力变压器的整定计算（1#变压器， 2#变压器） 已知动力变压器量MVA S e 6.1=，KV 4.010，高压侧额定电流A U S I He eH e 38.9210316003..=⨯=⋅=，低压侧额定电流 A U S I L e eL e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。
变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I l d jxk j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流 KA K n I I jx l j dz dz 95.113065.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验227.395.138.6)2((min)2.>===dz d lm I I K 电流速断保护动作时限取0秒。
电力变压器的继电保护整定值计算
电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。
（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。
（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。
（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。
注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。
它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。
②速断保护：分为无时限和带时限两种。
a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。
b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。
母线与断路器失灵保护
4 母线与断路器失灵保护4.1 当母差保护与失灵保护共用出口时，应同时作用于断路器的两个跳圈。
4.2 220kV及以上电压等级3/2、4/3接线的每组母线应装设两套母线保护，重要变电站、发电厂的双母线接线亦应采用双重化配置，并满足以下要求：4.2.1 用于母差保护的断路器和隔离刀闸的辅助接点、切换回路、辅助变流器以及与其他保护配合的相关回路亦应遵循相互独立的原则按双重化配置。
4.2.2 当共用出口的微机型母差保护与断路器失灵保护双重化配置时，两套保护宜一一对应地作用于断路器的两个跳圈。
4.2.3 合理分配母差保护所接电流互感器二次绕组，对确无办法解决的保护动作死区，可采取起动失灵及远方跳闸等措施加以解决。
4.3 220kV及以上电压等级的母联、母线分段断路器应按断路器配置专用的、具备瞬时和延时跳闸功能的过电流保护装置。
4.4 220kV及以上电压等级双母线接线的母差保护出口均应经复合电压元件闭锁。
对电磁型、整流型母差保护其闭锁接点，应一一对应的串接在母差保护各跳闸单元的出口回路中。
4.5 采用相位比较原理等存在问题的母差保护应加速更新改造。
4.6 单套配置的断路器失灵保护动作后应同时作用于断路器的两个跳闸线圈。
如断路器只有一组跳闸线圈，失灵保护装置工作电源应与相对应的断路器操作电源取自不同的直流电源系统。
4.7 断路器失灵保护的电流判别元件的动作和返回时间均不宜大于20ms，其返回系数也不宜低于0.9。
4.8 220kV～500kV变压器、发变组的断路器失灵时应起动断路器失灵保护，并应满足以下要求：4.8.1 按母线配置的断路器失灵保护，宜与母差保护共用一个复合电压闭锁元件，闭锁元件的灵敏度应按断路器失灵保护的要求整定。
断路器失灵保护的电流判别元件应采用相电流、零序电流和负序电流按“或逻辑”构成，在保护跳闸接点和电流判别元件同时动作时去解除复合电压闭锁，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。
220kV母线及失灵保护装置调试
• 外部启动母联失灵 • 任选Ⅰ、Ⅱ母线上各一支路，将母联和这 两支路C相同时串接电流，Ⅰ母线支路和母 联的电流方向相同，Ⅱ母线支路的与前两 者相反，此时差流平衡。 • 电流幅值大于母联失灵定值时，合上母联 三相跳闸启动失灵开入接点，启动母联失 灵，经母联失灵延时后，Ⅰ、Ⅱ母失灵动 作。
六、母联死区
•
验证小差比率系数（可适当降低差动保护 启动电流定值）：
任选同一母线上两条变比相同支路，在C相加 入方向相反，大小不同的电流。 固定其中一支路电流为I1，调节另一支路电流 I2大小，使母线差动动作。 记录所加电流，验证小差比率系数。
注：调试中，调节电流幅值变化至差动动 作时间不要超过9秒，否则，报CT断线， 闭锁差动。调试中，不允许长时间加载2 倍以上的额定电流。
3、差动回路构成
• 大差：是除母联开关以外的母线上所有其 余支路电流所构成的差动回路。
• 小差：是指某段母线上所有支路（包括母 联开关）电流所构成的差动回路。
• 大差与小差区别
• 大差比率差动元件作为区内故障判别元件； • 小差比率差动元件作为故障母线选择元件；
• 大差比率差动电流计算与刀闸无关。 • 大差比率差动电流计算不计母联电流。
220kV母线及失灵保护装置调试
2013年4月
一、母线保护功能概述
实现母线差动保护、断路器失灵保护、母联失灵 保护、母联死区保护、CT断线判别功能及PT断线 判别功能。其中差动保护与断路器失灵保护可经 硬压板、软压板及保护控制字分别选择投退。母 联充电过流保护及母联非全相保护可根据工程需 求配置。
二、母线差动保护基本原理
1、比率制动差动
2、复式比率制动差动
母线差动保护原理综述
各种类型的母线保护就其对母线接线方式、电网运行方式、 故障类型以及故障点过渡电阻等方面的适应性来说，仍以 按电流差动原理构成的母线保护为最佳。带制动特性的差 动继电器，采用一次的穿越电流作为制动电流，以克服区 外故障时由于电流互感器误差而产生的差动不平衡电流， 在高压电网中得到了较为广泛的应用。
双母线接线主变失灵保护整定风险及防范措施
2020年第6期127双母线接线主变失灵保护整定风险及防范措施陈剑平 石恒初 游 昊 杨远航 李银银（云南电力调度控制中心，昆明 650011）摘要 断路器失灵保护对于提高电网安全稳定运行水平具有重要意义，但其不正确动作会给电网造成极大的影响。
基于主变220kV 间隔失灵保护接线形式不统一的现状，从杜绝失灵保护定值误整定的角度出发，本文详细分析了现存主变220kV 间隔失灵保护的3种典型接线形式及存在的整定风险，提出了相应的防范措施及优化建议，对于规范失灵保护定值整定、防范失灵保护不正确动作具有重要意义。
关键词：双母线；主变；失灵保护；典型接线形式；定值整定；风险分析Risk analysis and precaution for transformer breaker failure protectionrelay setting in dual-bus connectionChen Jianping Shi Hengchu You Hao Yang Yuanhang Li Yinyin (Yunnan Power Dispatching Control Center, Kunming 650011)Abstract Breaker failure protection plays an important role in improving the safe and stable level of the power grid, but its incorrect action can have a significant impact on the grid. Based on the inconsistency of breaker failure protection connection for 220kV transformers, aiming at preventing incorrect relay setting, this paper analyzes three typical connections and their relay setting risks, and some preventive measures are put forward. This work will promote normative relay setting, and preventing wrong action of breaker failure protection effectively.Keywords ：dual-bus connection; transformer; breaker failure protection; typical connections; relay setting; risk analysis断路器失灵保护作为220kV 及以上电网的近后备保护，在断路器发生拒动或再击穿的情况下，能以较快的速度切除故障，对于提高电网安全稳定运行水平具有重要意义[1]。
母线保护异常及处理：母线保护配置.pptx
I3
I4
IⅡ
I3
I4
跳Ⅰ母后，由于故障未切除，大差不返回（I3+I4≠0） 母联分位，经延时后封母联TA
❖Ⅱ 母 小 差 ： I3+I4≠ 0，Ⅱ 母小差 起动跳 Ⅱ母
• 若母联开关和母联TA 之间发生故障，断路器侧母线跳开后故障仍然存在，正好处于TA 侧母线小差的死区，为提高保护动作速度，通常设置母联死区保护。在差动保护发母线 跳令后，母联开关已跳开而母联TA 仍有电流，且大差比率差动元件及断路器侧小差比率 差动元件不返回的情况下，死区动作经延时跳开另一条母线。
大差判别 母线故障
小差判别 故障母线
切除
母联失灵保护
• 当保护向母联发跳令后，经整定 延时母联电流仍然大于母联失灵电流 •定值当时保，护母向联母失联灵发保跳护令经后两，母经线整电定压延时母联电流仍然大于母联失灵电流定值时，母联失灵 闭锁保后护第经一两段母时线限电切压除闭（锁母后联第）一分段段时限切除（母联）分段开关，第二段时限切除两母线上 开关所，有第连二接段元时件限。切除两母线上所有 连接元件。
母联失灵保护
差动保护动作跳母联
充电保护动作
≥
外部启动开入
投外部接点启动母联失灵
失灵保护动作跳母联
投失灵保护启动母联失灵 ≥
过流保护动作
投过流保护启动母联失灵
母联I A I S
母联I B I S
≥
母联IC I S
Ⅰ母复压闭锁开放
&
Ⅱ母复压闭锁开放
母联失灵保护软压板
跳两段母线
&
Ts 0
死区保护
差动保护
I II
小差
是指该段母线 上所连接的所 有支路（包括 母联和分段开 关）电流所构 成的差动回路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线保护及变压器启失灵分析及其整定计算
摘 要：母线保护是电力系统继电保护装置中非常重要的一种保
护，其可靠运行直接影响到电力系统的安全、稳定。本文主要分析
了母线保护的作用、原理，并通过唐山电网220kv系统中母线保护
的实际应用，阐述了母线差动保护及其中变压器启失灵保护的整定
计算方法。
关键词：母线保护 整定计算 方法
中图分类号：tm773 文献标识码：a 文章编号：1672-3791（2013）
01（b）-0124-01
目前，唐山电网220 kv的母线保护均为双重保护，各种型号的
微机母线保护约有70多套。母线保护正确的整定及动作对于整个
系统及设备的安全运行起着越来越重要的作用。
1 母线保护的作用
母线保护涉及主变、线路、母联等多个开关，所以母线保护是
电力系统继电保护装置中的一个重要设备，电力系统的安全依赖于
其稳定可靠的运行。在《继电保护和安全自动装置技术规程》中规
定对于220 kv高压电网母线保护的装设应遵循能快速有选择地切
除故障母线的原则[1]。
2 母线保护的原理
母线差动保护装置进行判断和动作的依据是基尔霍夫电流定
律，即：把母线看作一个节点，在任一时刻，流入该节点的电流之
和恒等于流出该节点的电流之和。假设母线上各引出线的电流互感
器变比相同，二次侧同极性端连接在一起，如图1所示。按此接线
当在正常运行以及母线外部故障时，流过继电器的总电流为零。如
果母线发生故障，流过继电器的总电流将不为零，据此，母线保护
可以采用比较电流是否平衡及比较电流相位是否一致的原理，有些
保护将两种原理结合，一旦保护判别出母线发生故障，将立即启动
保护的动作元件。
3 母线保护的整定计算
3.1 电流及电压元件的整定计算
（1）比率差动元件的比率差动门坎按包括检修方式、异常方式
等各种运行方式中的最小运行方式下，当母线发生故障时，计算流
过母线的最小短路电流，按灵敏度km≥4整定，得出数值，同时由
于电流互感器实际使用时存在误差，并且当母线外部短路时，保护
装置中有可能出现不平衡电流，所以要保证选择性，差动保护的启
动电流必须躲开最大不平衡电流，以防止ct断线时母线差动保护
误动[2]。
（2）低电压闭锁元件，以电流判据为主的差动元件，可以用电
压闭锁元件来配合，提高保护整体的可靠性。复合电压闭锁元件包
括母线线电压（相间电压），母线三倍零序电压及母线负序电压。
其动作表达式为：
uab uset （1）
3u0 u0set （2）
u2 u2set （3）
以上三个判据中任意一个满足，则该段母线电压闭锁元件动作，
开放差动保护。uset按母线发生对称短路时有足够灵敏度整定，灵
敏度km≥1.5，并且保证母线正常最低运行电压下不动作，而在故
障切除后能可靠返回，一般取u1=70 v/线；u0set按母线发生不对
称短路时有足够灵敏度整定，灵敏度km≥4，并且应躲过母线正常
运行时产生的最大不平衡电压中的零序分量，一般取3u0=6v；u2set
按母线发生不对称短路时有足够灵敏度整定，灵敏度km≥4，并且
应躲过母线正常运行时产生的最大不平衡电压中的负序分量，一般
取u2=4v/相[3]。
3.2 变压器启失灵的整定计算
母差保护中断路器失灵保护的作用是：当母线所连接的某一元
件上发生故障时，其元件本身保护动作而该连接元件的断路器发生
拒动情况时，作为近后备保护的保护装置向母联或分段断路器及同
一母线上的所有断路器发送跳闸命令，以尽快切除故障，避免事故
范围的扩大[4]。
对于变压器保护，依据国家电力调度通信中心文件《国网公司
十八项电网重大反事故措施》要求220 kv变压器的断路器失灵时
应启动断路器失灵保护，以降低故障时对变压器的短路冲击。
对于变压器220 kv侧相电流判别元件按以下原则整定。
按包括检修方式、异常方式等各种运行方式中的最小运行方式
下，变压器单台运行时，低压侧两相短路时，灵敏度km≥1.3整定，
同时尽可能的躲过变压器最大负荷电流，且可靠系数不小于1.1倍。
对于母差保护中变压器失灵保护单元，一般不判别负序及零序电
流。
对于电压元件，低电压一般按躲过正常最低运行电压整定，保
证母线发生对称故障时有足够的灵敏度km≥1.5，且保证切除故障
后能可靠返回，取u1=70v/线。负序及零序电压元件，按可靠躲过
正常运行时的最大不平衡电压整定，并保证母线发生不对称故障时
有足够的灵敏度km≥4，一般取3u0=6v、u2=4v/相。如考虑到主变
低压侧故障高压侧开关失灵时，高压侧母线的电压闭锁灵敏度有可
能不够，也可选择变压器支路跳闸时失灵保护不经电压闭锁。
对于失灵保护出口延时，一般以较短时限动作于跳开母联或分
段断路器，该时间定值应大于断路器动作时间和保护返回时间之
和，再考虑一定的时间裕度，该延时一般整定为0.25 s；断路器失
灵启动后以较长时限动作于跳开与拒动断路器连接在同一母线上
的所有断路器。该时间定值应在先跳母联或分段的前提下，加上母
联或分段断路器动作时间和保护返回时间之和，再考虑一定的时间
裕度。断路器失灵保护的动作时间应在保证断路器失灵保护动作选
择性的前提下尽量缩短，该延时一般整定为0.5 s[4]。
4 结语
目前唐山地区电网中使用了多种型号的微机母线保护，不同类
型的母线保护，其基本原理类似。所以分析母线保护的基本原理，
研究母线保护的整定计算方法，对于更好地发挥各种类型微机母线
保护的性能起着重要的作用。
参考文献
[1] dl 400-91.中华人民共和国行业标准.继电保护和安全自
动装置技术规程[z].1991.
[2] 国家电力公司电力自动化研究所.bp-2b微机母线保护装
置[m].2011.
[3] 南京南瑞继保电气有限公司.rcs-915a微机母线保护装
置（v2.3）[m].2011.
[4] 国电南京自动化股份有限公司.sg b750数字式母线保护
装置：国网版[m].2010.
