变压器接线方式详解
变压器的工作原理及常见的连接方式
变压器的工作原理及常见的连接方式变压器是一种电磁设备，用于改变交流电的电压和电流大小。
它通常由两个或更多的线圈组成，通过磁耦合将电能从一个电路传递到另一个电路，从而改变电压和电流的大小。
变压器的工作原理可以概括为电磁感应定律。
当一根导线中通过交流电流时，会产生一个变化的磁场。
当有另一根导线靠近时，这个变化的磁场会引起导线中的电流变化。
在变压器中，有一个主线圈（称为初级线圈）和一个次级线圈。
当通过初级线圈中的交流电流时，会产生一个交变的磁场。
次级线圈靠近这个磁场，并在其上感应出一个电流。
这样，变压器将电能从初级线圈传递到次级线圈，从而改变电压和电流的比例。
变压器的工作原理可以通过下面的公式来描述：Vp / Np = Vs / NsVp是初级线圈的电压，Np是初级线圈的匝数，Vs是次级线圈的电压，Ns是次级线圈的匝数。
这个公式表明电压和匝数之间存在一个反比关系。
如果次级线圈的匝数比初级线圈的匝数多，那么次级线圈的电压将会低于初级线圈的电压。
反之亦然。
变压器有很多不同的连接方式，根据实际应用的需要选择不同的连接方式。
下面是一些常见的变压器连接方式：1. 单相变压器连接方式:- 变压器的初级线圈和次级线圈都是单相线圈，它们之间通过磁耦合作用传递电能。
这是最常见的变压器连接方式。
2. 三相变压器连接方式:- Y--Y连接方式：变压器的初级线圈和次级线圈都是星形连接，每个线圈中心点都接地。
- Δ--Δ连接方式：变压器的初级线圈和次级线圈都是三角形连接。
- Δ--Y连接方式：变压器的初级线圈是三角形连接，而次级线圈是星形连接。
- Y--Δ连接方式：变压器的初级线圈是星形连接，而次级线圈是三角形连接。
3. 自耦变压器连接方式:- 自耦变压器只有一个线圈，它的一部分用作初级线圈，另一部分用作次级线圈。
这种连接方式常用于电压调节器和变频器中。
除了上述常见的连接方式外，还有一些其他特殊的连接方式，如相移变压器、分接变压器、联络变压器等。
变压器的接线方式
变压器的接线方式
接线方式的不同,直接关系到变压器的运行性能, 制造和运行的经济性.下面介绍两种常用连接方式的优缺 点:
一.Y/Y接线(包括Y/Y0)优缺点: 1.Y形和△形相比,在承受同样线电压情况下,Y形的
每相线圈承受的电压较小,故在制造上的绝缘材料较少, 二由于每相流过的电流较大(Y形相电流等用线电流)选用 导线截面较粗,故线圈的机械强度较好,较能耐受短路时 的机械力。
一台变压器运行中带上额定电压，铁心饱和后电流 再增加,并不能使铁心里的磁通增加多少，磁通是平顶 波（非正弦波），这时在铁心中会有三次谐波出现， 它是以变压器外壳为通路，借铁心的铁件、空气、
变压器的接线方式
油等构成回路，使铁壳中通过有150周/秒的三次谐波磁通, 三次谐波磁通会产生涡流损耗,降低效率(最高可达变压器铁 心损耗的50-65%)。
移。（规定中线电流不超25%） 3.一相发生故障只好停用。不象△形接法的变压器可暂时
接成∨形使用。
变压器的接线方式
二.Y0/△或△/Y接线: 优点: 1.二次电势中没有三次谐波和Y/Y接线中的主要弊病
。 2.根据需要可在一次侧（采用Y0/△)在二次侧（
采用△/Y0)抽取中性点。 3.由于其中有一侧接成△形，可基本维持另一侧Y接
变压器的接线方式
2.中性点可以任意抽取,适用于三相四线制且Y接抽头放 在中性点。
3.在同样的绝缘水平下,Y接比△接可获取较高的电压。 4.由于选用导线较粗,可使匝间有较高的电容,能耐受较
高的冲击电压。
变压器的接线方式
其缺点是： 这种接线因磁通种有三次谐波存在,将使油箱发热和影响
变压器运行效率。 2.中性点应直接接地，否则中性点电位不稳定会严重位

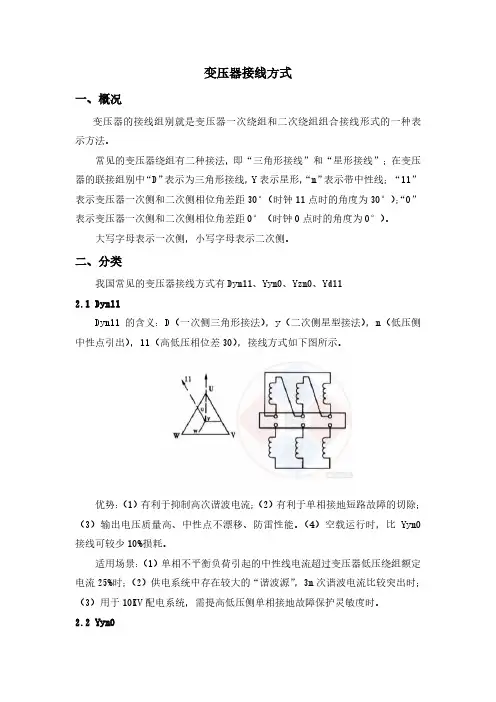

变压器接线方式
变压器接线方式一、概况变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法。
常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，Y表示星形，“n”表示带中性线；“11”表示变压器一次侧和二次侧相位角差距30°（时钟11点时的角度为30°）；“0”表示变压器一次侧和二次侧相位角差距0°（时钟0点时的角度为0°）。
大写字母表示一次侧，小写字母表示二次侧。
二、分类我国常见的变压器接线方式有Dyn11、Yyn0、Yzn0、Yd112.1 Dyn11Dyn11的含义：D（一次侧三角形接法），y（二次侧星型接法），n（低压侧中性点引出），11（高低压相位差30），接线方式如下图所示。
优势：（1）有利于抑制高次谐波电流；（2）有利于单相接地短路故障的切除；（3）输出电压质量高、中性点不漂移、防雷性能。
（4）空载运行时，比Yyn0接线可较少10%损耗。
适用场景：（1）单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流25%时；（2）供电系统中存在较大的“谐波源”，3n次谐波电流比较突出时；（3）用于10KV配电系统，需提高低压侧单相接地故障保护灵敏度时。
2.2 Yyn0Yyn0的含义：Y（一次侧星型接法），y（二次侧星型接法），n（低压侧中性点引出），0（高低压相位差0）。
接线方式如下图所示：优势：（1）当高压熔丝一相熔断时，将会出现一相电压为零，另外两相电压没变化，可使停电范围减少1/3。
这种情况低压侧单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载，一般均配置缺相保护，故不会造成动力负载因缺相运行而烧毁。
适用范围：（1）三相负荷基本平衡，其低压中性线电流不致超过低压绕组额定电流25%；（2）供电系统中谐波干扰不严重时；（3）用于10KV配电系统。
2.3 Yzn0Yzn0的含义：Y（一次侧星型接法），z（二次侧曲折连接法），n（低压侧中性点引出），0（高低压相位差0）。

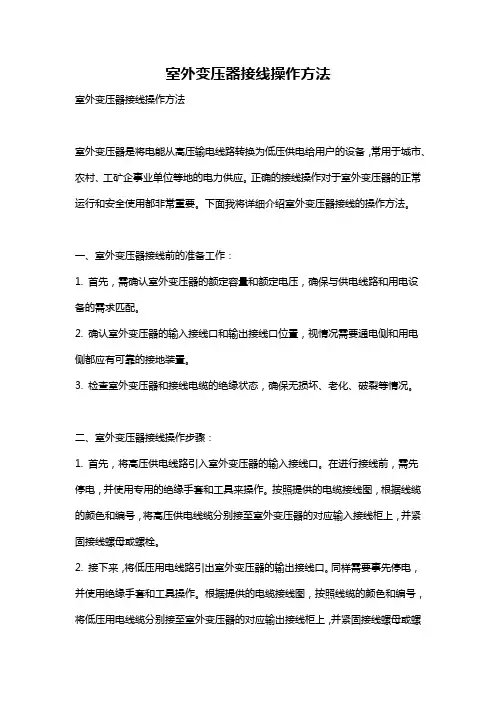

室外变压器接线操作方法
室外变压器接线操作方法室外变压器接线操作方法室外变压器是将电能从高压输电线路转换为低压供电给用户的设备，常用于城市、农村、工矿企事业单位等地的电力供应。
正确的接线操作对于室外变压器的正常运行和安全使用都非常重要。
下面我将详细介绍室外变压器接线的操作方法。
一、室外变压器接线前的准备工作：1. 首先，需确认室外变压器的额定容量和额定电压，确保与供电线路和用电设备的需求匹配。
2. 确认室外变压器的输入接线口和输出接线口位置，视情况需要通电侧和用电侧都应有可靠的接地装置。
3. 检查室外变压器和接线电缆的绝缘状态，确保无损坏、老化、破裂等情况。
二、室外变压器接线操作步骤：1. 首先，将高压供电线路引入室外变压器的输入接线口。
在进行接线前，需先停电，并使用专用的绝缘手套和工具来操作。
按照提供的电缆接线图，根据线缆的颜色和编号，将高压供电线缆分别接至室外变压器的对应输入接线柜上，并紧固接线螺母或螺栓。
2. 接下来，将低压用电线路引出室外变压器的输出接线口。
同样需要事先停电，并使用绝缘手套和工具操作。
根据提供的电缆接线图，按照线缆的颜色和编号，将低压用电线缆分别接至室外变压器的对应输出接线柜上，并紧固接线螺母或螺栓。
3. 完成接线后，用专用工具检查所接线缆的紧固情况，确保无松动。
然后使用专用绝缘胶带将接线螺母或螺栓进行绝缘处理，以防止电线松动或接触到其他金属导体而导致短路或漏电的情况。
4. 完成接线之后，进行绝缘电阻测试。
首先，将测试仪连接到接线柜的绝缘电阻测试端口，然后将测试引线分别连接到高压和低压输入端和输出端。
按下测试按钮，测试仪会进行电阻测量。
确认测试值符合要求后，将测试仪断电并取下测试引线。
5. 最后，检查所有接线的标志是否清晰可见，确保每条线缆的颜色、编号和连线位置准确无误。
以上就是室外变压器接线操作的详细步骤。
在操作中，一定要严格按照规范操作，并遵循相关的电力安全操作规程。
在接线过程中，应确保自身安全，正确使用绝缘工具，并注意操作细节，避免疏忽导致事故的发生。
变压器的接线方式
变压器的接线方式、过载能力等介绍接线方式1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。
1000V兆欧表测量时，阻值大于2M欧姆。
2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.5A/min2电流密度配置为宜。
3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。
检查输入输出线，确认正确无误。
4、先空载通电，观察测试输入输出电压符合要求。
同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。
5、当空载测试完成且正常后，方可接入负载。
过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢?这里有两点供参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。
变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。
选型干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

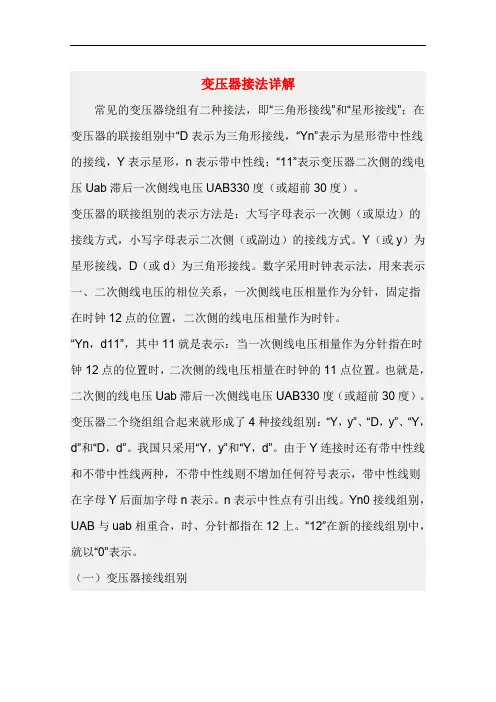

变压器接法详解.doc
变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，UAB与uab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
（一）变压器接线组别变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。
分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。
变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。
由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。
变压器接线方式详解
[分享]变压器接线方式详解（标题无法改，这是共享资源）例1：一台双绕组变压器，高压星形联结绕组额定电压为10000V，低压为中性点引出的星形联结绕组，额定电压为400V。
两个星形联结绕组的电压同相位(钟时序数0)。
其联结组标号为Y，yn0。
例2：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以，联结组标号为YN，yn0,d11。
例3：一台带第三绕组的自耦变压器，自耦联结的一对绕组为中性点引出的星形联结，其额定电压分别为220kV，121kV；第三绕组为三角形联结，额定电压为11kV。
自耦联结的一对绕组电压同相位(钟时序数0)，而三角形联结绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。
所以，联结组标号为YN，a0,d11。
例4：一台单相双绕组变压器，高压绕组额定电压为550kV，低压绕组额定电压为20kV。
则，连接组标号为I，I0。
例5：一台双绕组变压器，高压绕组为星三角变换，低压绕组为三角形联结，低压绕组电压超前于高压为星形联结时的电压30°(钟时序数11)，与三角形联结时的电压同相位。
则，联结组标号为Y-D，d11-0例6：一台带分裂绕组的变压器，高压绕组为星形联结有中性点引出，低压绕组为两个三角形联结的分裂绕组，低压绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。
则，联结组标号为YN，d11-d11。
变压器采用三角形接法和星形接法各有什么意义D-D;Y-Y;D-Y;Y-D这四种变压器用于什么场合有什么不同吗？另外比如一个Y-Y变压器下级再接一个D-Y变压器，那么Y-Y的n线能不能和下级的D-Y变压器的n线接到一起？好像不对吧，该怎么处理这种情况？Y型因为有中性点可以接地所以多用于为高压侧提供接地，也就是说：Y-D 一般做降压变压器，D-Y 一般做升压变压器，但是事实上很多配电变压器（属于降压变压器）也采用D-Y接法，只是接地测变成了低压侧而已。
变压器线圈 初次级接线方法
变压器线圈初次级接线方法变压器初级线圈和次级线圈的接线方法变压器是一种电磁装置，用于通过电磁感应将电能从一个电路传递到另一个电路，同时改变电压和电流。
变压器由两个或多个线圈组成，称为初级线圈和次级线圈。
初级线圈连接到电源，次级线圈连接到负载。
初级线圈和次级线圈可以采用不同的接线方式，每种方式都会产生不同的电压和电流特性。
最常见的接线方法包括：星形接线：- 初级线圈或次级线圈的末端连接在一起并形成一个公共连接点，称为中性线或星点。
- 线圈的另一端连接到三相电源或负载。
- 星形接线通常用于平衡负载和三相供电系统。
三角形接线：- 初级线圈或次级线圈的一端连接到另一端的相邻端，形成一个闭合回路。
- 线圈的末端连接到三相电源或负载。
- 三角形接线通常用于非平衡负载或需要更高电压的场合。
星形-三角形接线：- 初级线圈采用星形接线，次级线圈采用三角形接线。
- 此接线方式可提供灵活性，允许在初级和次级侧改变电压和电流。
自耦变压器：- 初级线圈和次级线圈使用同一组绕组。
- 绕组的一部分用作初级线圈，另一部分用作次级线圈。
- 自耦变压器通常用于调节电压或提供隔离。
接线注意事项：- 对于星形接线，中性线必须适当接地。
- 对于三角形接线，绕组的连接顺序必须正确。
- 始终使用适当尺寸的导线和绝缘材料。
- 正确连接初级和次级线圈，确保电压和电流符合预期。
- 在操作变压器之前，仔细检查所有连接。
选择接线方法：接线方法的选择取决于变压器的具体应用和要求。
考虑以下因素：- 电源或负载的特性（三相或单相、电压、电流）- 所需的电压和电流转换- 负载平衡- 成本和效率通过仔细选择接线方法，可以优化变压器的性能，满足特定应用的需求。
变压器接线原理
变压器接线原理
变压器是一种重要的电力设备，用于改变交流电的电压。
变压器的接线原理是基于法拉第电磁感应定律和电磁感应电压的传递。
变压器由原/输入线圈和副/输出线圈组成，两个线圈通过磁性
材料（如铁芯）连接。
原线圈通常是电源侧，副线圈则连接到负载侧。
变压器的工作原理是基于磁耦合的原理，通过变换磁场的大小和变比，实现电压的转换。
在变压器的接线中，存在两种常见的接线方式，即星形（Y）
接法和三角形（Δ）接法。
在星形接法中，每个线圈的一个端
点连接在一起，形成共同连接点，而另一个端点分别连接到电源或负载。
在三角形接法中，每个线圈的两个端点分别连接到相邻线圈的端点，形成闭合的回路。
变压器的接线方式主要取决于其使用的场景和需求。
星形接法适用于负载较为对称的情况，可以提供更稳定的电压输出。
三角形接法适用于负载不对称和大功率的情况，能够提供更高的功率传输。
除了星形和三角形接法外，变压器还可以采用其他类型的接线方式，如Zigzag（之字形）接法、V连接和U连接等。
这些
接线方式可以根据实际需要进行选择，以满足不同的电力传输要求。
总之，变压器的接线方式是根据实际需求和负载条件来确定的。
通过合理的接线方式，可以实现电压的变换和电力传输的有效控制。
三相变压器的联结方式
三相变压器的联结方式
（三）三相变压器的联结组标号
1、三相变压器的联结方式
三相变压器的三个相绕组一般有三种联结方式：星形、三角形或曲折性。
星形、三角形接法在前面电工基础中已有叙述。
下面对曲折形联结做一些简单介绍、
所谓的曲折性联结，也称为Z联结，就是把每相绕组分成两半，分别套在两个铁芯柱上，然后到接串联，也就是说每个铁芯柱上都套有分属于两个不同相的绕组。
如下图，图a为三相绕组Z联结的接线方式；图b为相量图。
这种接线方式各相下半截线圈在左边的铁芯柱上，称为左行联结、如果反过来下半截图在右边铁芯柱上。
则称为右行联结。
左行和右行的区别是相量都向同一方向旋转60℃，但相互之间的相位差仍然都是1200，相应顺序也不变。
曲折联结一般只用于小容量变压器的低压绕组，特别适用于中性点要带额定电流的负荷时。
因为三相曲折联结可降低零序阻抗，三相负荷不平衡时引起的中性点电压偏移小。
因此，Z联结的接线方式特别适用于作为接地变压器形成人工中性点。
此外，采用Z型联结可以有助于防止雷击过电压。
因为当雷电冲击电流流过三相Z接线绕组时，每个铁芯柱上的上、下两个绕组匝数相符相等，且下半是反接。
因此流过的雷电流对铁芯内产生的磁通而言，大小相等、方向相反，雷电流在每个铁芯柱上的总磁动势几乎等于零，就不会产生对高压绕组的正、逆变交换过电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[分享]变压器接线方式详解（标题无法改，这是共享资源）
例1：一台双绕组变压器，高压星形联结绕组额定电压为10000V，低压为中性点引出的星形联结绕组，额定电压为400V。
两个星形联结绕组的电压同相位(钟时序数0)。
其联结组标号为Y，yn0。
例2：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为，低压为三角形联结绕组，额定电压为。
两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以，联结组标号为YN，yn0,d11。
例3：一台带第三绕组的自耦变压器，自耦联结的一对绕组为中性点引出的星形联结，其额定电压分别为220kV，121kV；第三绕组为三角形联结，额定电压为11kV。
自耦联结的一对绕组电压同相位(钟时序数0)，而三角形联结绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。
所以，联结组标号为YN，a0,d11。
例4：一台单相双绕组变压器，高压绕组额定电压为550kV，低压绕组额定电压为20kV。
则，连接组标号为I，I0。
例5：一台双绕组变压器，高压绕组为星三角变换，低压绕组为三角形联结，低压绕组电压超前于高压为星形联结时的电压30°(钟时序数11)，与三角形联结时的电压同相位。
则，联结组标号为Y-D，d11-0
例6：一台带分裂绕组的变压器，高压绕组为星形联结有中性点引出，低压绕组为两个三角形联结的分裂绕组，低压绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。
则，联结组标号为YN，d11-d11。
变压器采用三角形接法和星形接法各有什么意义
D-D;Y-Y;D-Y;Y-D这四种变压器用于什么场合有什么不同吗
另外比如一个Y-Y变压器下级再接一个D-Y变压器，那么Y-Y的n线能不能和下级的D-Y 变压器的n线接到一起好像不对吧，该怎么处理这种情况
Y型因为有中性点可以接地所以多用于为高压侧提供接地，也就是说：
Y-D 一般做降压变压器，
D-Y 一般做升压变压器，但是事实上很多配电变压器（属于降压变压器）也采用D-Y接法，只是接地测变成了低压侧而已。
D-D的好处是在其中一组坏的情况下，可以将这组移去检修而保持另两足继续工作只是容量变为原来的58%，
Y-Y一般不采用，因为它没有谐波通路，会使变压器输出产生很大的畸变。
对于两级变压器的问题，比方说你们办公楼会有一个10/的变压器供电，它的Y测中性点是接地的，但是你需要将400V或者380V的电压变换成110V供给你的特殊设备，那么这个小变压器事实上的n线就是通过上一级的变压器n线而最终接地的
关于变压器星形三角形那种接法可以防止三次谐波的问题，原理是什么，求助高手给解释一下还有最好能给讲解一下，三次谐波产生的原因，不胜感激。
简单回答一下,希望对你有帮助. 谐波产生的原因谐波是指一个电气量的正弦波分量．其频率为基波频率的整数倍，不同频率的谐波对不同的电气设备会有不同的影响。
谐波主要由谐波电流源产生，当正弦波(基波)电压施加到非线性负载上时，负载吸收的电流与其上施加的电压波形不一至，其电流发生了畸变。
由于负载与整个网络相连接，这样畸变电流就可以流人到电网中，这样的负载就成了电力系统中的谐波源.
变压器谐波的产生变压器的谐波电流是由其励磁回路的非线性引起的。
加在变压器上的电
压通常是正弦电压，因此铁芯中磁通也是按照正弦规律变化的，但是由于铁芯磁化曲线的非线性，产生正弦磁通的励磁电流也只能是非线性的，励磁电流已经变为尖顶波了，进行傅立叶分析可知，其中含有全部奇次谐波，以3次为最大. 角接变压器作用有利于抑制高次谐波电流:对Ｙｙｎ０结线的二相变压器，原边星形连接而无中线，故三次谐波电流不能流通。
原边激磁电流波形为正弦波时，则铁芯中磁通为平顶波，副边感应电势波形所含高次谐波分量大；激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下，可在原边形成环流，与原边接成星形相比，有利于抑制高次谐波电流，在当前电网中接用电力电子元件、气体放电灯等日益广泛，其功率越来越大的情况下，会使得电流波形畸变。
即使三相负荷平衡，中性线中也流过以三次谐波为主的高次谐波电流，配电变压器的原边（常为１０ｋＶ侧）采用三角形结线就抑制了此类高次谐波电流，这样就能保证供电波形的质量。
谐波对变压器危害对变压器而言，谐波电流可导致铜损和杂散损耗增加，谐波电压则会增加铁损。
与纯正基本波运行的正弦电流和电压相较，谐波对变压器的整体影响是温升较高。
须注意的是：这些由谐波所引起的额外损失将与电流和频率的平方成比例上升，进而导致变压器的基波负载容量下降。
而当你为非线性负载选择正确的变压器额定容量时，应考虑足够的降载因子，以确保变压器温升在允许的范围内。
还应注意的是用户由于谐波所造成的额外损失将按所消耗的能量(千瓦·一小时)反应在电费上，而且谐波也会导致变压器噪声增加。
讲的太棒了发电机接成双星形目的是减少三次谐波能具体讲解一下吗。
谢谢
回复楼上版主的帖，版主讲的很详细，但由于只有文字讲解，我还有以下几个相关问题不解：1、发变组单元中，主变通常结成三角形/星型，是否为抑制三次谐波电压输送到电网，但如果如版主所说三次谐波电流在变压器低压侧形成环流，是否会增加变压器损耗2、发电厂高压厂用变压器，通常结成三角形/三角形接线，这又是什么原理3、发电机中性点一般经接地变压器接地，是否与三次谐波影响有关。
为了避免负荷侧产生的三次谐波进入电力系统，一般变压器的负荷侧采用三角形接线，其机理简单地说，就是因为三次谐波属于零序分量。
当变压器接成Y／Y时，各相励磁电流的三次谐波分量在无中线的星形接法中无法通过，此时励磁电流仍保持近似正弦波，而由于变压器铁芯磁路的非线性，主磁通将出现三次谐波分量。
由于各相三次谐波磁通大小相等，相位相同，因此不能通过铁芯闭合，只能借助于油、油箱壁、铁轭等形成回路，结果在这些部件中产生涡流，引起局部发热，并且降低变压器的效率。
所以容量大和电压较高的三相变压器不宜采用Y／Y接法。
厂变接线当绕组按成△／Y时，一次侧励磁电流的三次谐波分量可以通过，于是主磁通可保持为正弦波而没有三次谐波分量。
当绕组接成Y／△时，一次侧励磁电流中的三次谐波虽然不能通过，在主磁通中产生三次谐波分量，但因二次侧为△接法，三次谐波电动势将在△中产生三次谐波环流，一次没有相应的三次谐波电流与之平衡，故此环流就成为励磁性质的电流。
此时变压器的主磁通将由一次侧正弦波的励磁电流和二次侧的环流共同励磁，其效果与△／Y接法时完全一样，因此，主磁通亦为正弦波面没有三次谐波分量，这样三相变压器采用△／Y或Y／△接法后就不会产生因三次谐波涡流而引起的局部发热现象。
还有厂用变压器的低压负荷有单相负荷。
发电机接成双星形目的是减少三次谐波谁说的三次谐波的相位相同，和零序一样，如果没有通路的话就不会产生，这与主变中性点不接地没有零序电流一样发电机中性点一般经接地变压器接地，是否与三次谐波影响有关；没关系，主要是补偿接地电容电流，使电容电流在允许值范围内。
