工程形体的表达方法
合集下载
建筑形体的表达方法
建筑形体的构成原则
功能优先：满足建筑物的使用功能和使用要求
形式与功能统一：建筑物的形式与功能相互协调，相互统一
美观与实用并重：建筑物既要美观，又要实用，满足人们的审美需求
经济与环保：建筑物的设计和施工要符合经济和环保的要求，节约资源，减少污染
建筑形体的表达方式
2
手绘表达
手绘应用：建筑设计、室内设计、景观设计等
3
比例与尺度
比例：建筑形体各部分之间的相对大小关系
03
比例与尺度的关系：比例影响尺度，尺度影响比例
比例与尺度的表达技巧：通过线条、色彩、光影等手段来表现比例与尺度的关系
尺度：建筑形体与人体、环境之间的相对大小关系
线条与质感
03
光影：光线和阴影可以表达建筑的立体感和空间感
02
质感：建筑的材质和表面处理可以表达建筑的质感和氛围
手绘风格：写实、抽象、卡通等
手绘技巧：线条、阴影、透视等
手绘工具：铅笔、钢笔、马克笔等
C
B
A
D
计算机辅助设计
软件工具：如AutoCAD、R
04
建模技术：如BIM、参数化设计等
渲染技术：如V-Ray、Lumion等
动画与虚拟现实：如3ds Max、Unity等
谢谢
05
建筑风格：古典、现代、后现代、地域特色等建筑风格
建筑形体的组合方式
01
叠加：将不同形状的形体叠加在一起，形成新的形体
02
切割：将形体进行切割，形成新的形体
03
旋转：将形体进行旋转，形成新的形体
04
变形：将形体进行变形，形成新的形体
05
组合：将多个形体进行组合，形成新的形体
06
功能优先：满足建筑物的使用功能和使用要求
形式与功能统一：建筑物的形式与功能相互协调，相互统一
美观与实用并重：建筑物既要美观，又要实用，满足人们的审美需求
经济与环保：建筑物的设计和施工要符合经济和环保的要求，节约资源，减少污染
建筑形体的表达方式
2
手绘表达
手绘应用：建筑设计、室内设计、景观设计等
3
比例与尺度
比例：建筑形体各部分之间的相对大小关系
03
比例与尺度的关系：比例影响尺度，尺度影响比例
比例与尺度的表达技巧：通过线条、色彩、光影等手段来表现比例与尺度的关系
尺度：建筑形体与人体、环境之间的相对大小关系
线条与质感
03
光影：光线和阴影可以表达建筑的立体感和空间感
02
质感：建筑的材质和表面处理可以表达建筑的质感和氛围
手绘风格：写实、抽象、卡通等
手绘技巧：线条、阴影、透视等
手绘工具：铅笔、钢笔、马克笔等
C
B
A
D
计算机辅助设计
软件工具：如AutoCAD、R
04
建模技术：如BIM、参数化设计等
渲染技术：如V-Ray、Lumion等
动画与虚拟现实：如3ds Max、Unity等
谢谢
05
建筑风格：古典、现代、后现代、地域特色等建筑风格
建筑形体的组合方式
01
叠加：将不同形状的形体叠加在一起，形成新的形体
02
切割：将形体进行切割，形成新的形体
03
旋转：将形体进行旋转，形成新的形体
04
变形：将形体进行变形，形成新的形体
05
组合：将多个形体进行组合，形成新的形体
06
建筑形体的表达方式――轴测图-最新年精选文档
建筑形体的表达方式――轴测图毋庸置疑，作为无形的设计概念与实体建筑物之间的重要转化媒介之一，建筑图在建筑创作中具有重要的作用。
在建筑设计过程中，为了真实、形象、逼真地表达建筑形体，常用正投影图、轴测图和透视图来绘制建筑图纸。
而轴测投影图和透视投影图则可在一个投影面上同时反映物体多个表面和三个向度，有很好的立体感和空间感。
所以，在建筑设计中常用轴测投影图和透视投影图使建筑物形象化。
而轴测投影具有理论相对简单、作图容易、度量方便、形象逼真等特点，被广泛使用。
一、轴测图的作用与分类“轴测图”是“平行投影”的一种。
与平面、立面、剖面等正射投影不同的是，轴测图是将所表达的三维物体进行了一定角度的旋转，并可以显露出一个物体的多个面。
轴测图的立体感比较强，作为一种辅助图样在各种工程设计中有着非常广泛的应用。
轴测图的绘图参数是轴间角（轴测轴X、Y、Z之间的夹角）和轴向变形系数。
要把一个复杂形体的立体形状表达清楚，必须选择一个适当的观察方向作轴测投影。
轴间角和轴向变形系数随着投影方向变化，导致轴测图的画法非常复杂。
而实际应用的轴测图按照画法的不同，可将其分为以下几种常用类型，即正等轴测图、正二等轴测图、一般正轴测图、立面斜轴测图、水平斜轴测图。
（一）正等轴测图。
三个轴间角均为120°，三个轴向变形系数均为1，三个面的变形程度一致，表达上没有侧重，是建筑师最常用的基本轴测图之一。
（二）正二等轴测图。
两个轴间角相等，轴向变形系数中有两个相等，因而两个面的变形一致，而第三个面不同，表达上有所侧重。
（三）一般正轴测图。
三个轴间角、三个轴向变形系数均不相同，立方体的三个面变形程度不同。
图形变化丰富，若选择得当，物体立体感会很强。
但由于计算、作图相当繁琐，因此很少采用。
（四）立面斜轴测图。
X和Z形成的轴间角为900，X和Y、Y和Z形成的轴间角根据Y轴与水平线的夹角而变化，通常取Y 轴与水平线的夹角为450;X和Z的轴向变形系数为1，Y轴的轴向变形系数为0.5。
土木工程制图讲义工程形体表达方法篇
§10-2 剖面图
上大下小
§10-2 剖面图
2.半剖面图
§10-2 剖面图
3. 阶梯剖面图 当形体内部需要表达的结 构层次较多或有多个孔.槽时, 可用两个或两个以上相互平 行的剖切平面按需要将该物 体剖开，将所切到的形状画 在一个剖面图上。
§10-2 剖面图
注意： 1.剖切平面的转折处,
在剖面图上不画线
剖切面通过对称平面
§10-2 剖面图
2.剖面图的标注 包括剖切位置,剖切符号、剖面编号,名称。
剖切符号画在表示剖 切平面位置的视图上， 由剖切位置线和投射方 向线组成，粗短线表示， 剖切位置线 6～10mm， 投影方向线4～6mm, 不与其它图线相交.
§10-2 剖面图
剖切符号的编号用阿拉伯数字 注写在投射方向线的端部.
§10-1 基本视图与辅助视图
三、辅助视图 1.镜像图 物体在镜面中的反射图形的正投影,(镜
面应平行于相应的投影面,表示某些工程)
2. 局部视图 把形体的某一部分向基本投影面投影 在基本视图上用带字母的箭头指明投影方向,在图 下注:*向,在局部视图的断裂边界用波浪线
A
A向
§10-1 基本视图与辅助视图
d、e和f方向投射得到右
侧立面图D、底面图E和背立 面图F。
§10-1 基本视图与辅助视图
§10-1 基本视图与辅助视图
二、视图配置 把物体置于第一分角内， 即物体处于观察者与投影面之 间进行投射，然后按图示的方 法展开投影面，各视图的配置 如图所示。这种画法称为第一 角画法。
§10-1 基本视图与辅助视图
§10-2 剖面图
一、剖面图的形成 假想用一个剖切面把物体分割成两部分，移去观察者 和剖切面之间的部分，而将剩余部分向原投影面投 射，所得的投影就叫剖面图,简称剖面。

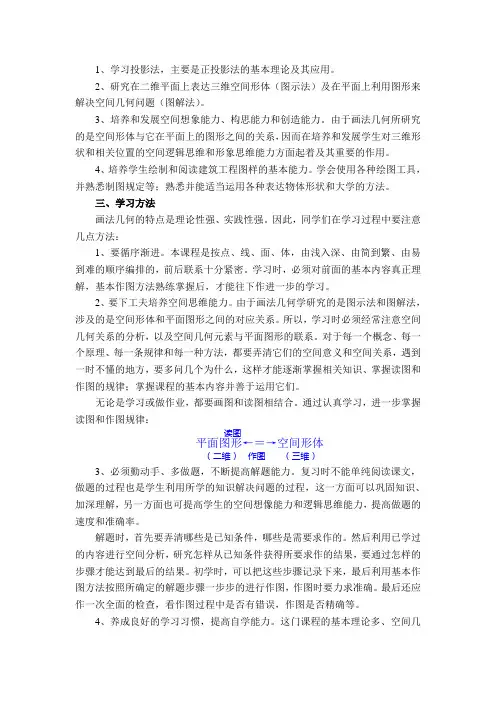

工程制图----画图
1、学习投影法，主要是正投影法的基本理论及其应用。
2、研究在二维平面上表达三维空间形体（图示法）及在平面上利用图形来解决空间几何问题（图解法）。
3、培养和发展空间想象能力、构思能力和创造能力。
由于画法几何所研究的是空间形体与它在平面上的图形之间的关系，因而在培养和发展学生对三维形状和相关位置的空间逻辑思维和形象思维能力方面起着及其重要的作用。
4、培养学生绘制和阅读建筑工程图样的基本能力。
学会使用各种绘图工具，并熟悉制图规定等；熟悉并能适当运用各种表达物体形状和大学的方法。
三、学习方法画法几何的特点是理论性强、实践性强。
因此，同学们在学习过程中要注意几点方法：1、要循序渐进。
本课程是按点、线、面、体，由浅入深、由简到繁、由易到难的顺序编排的，前后联系十分紧密。
学习时，必须对前面的基本内容真正理解，基本作图方法熟练掌握后，才能往下作进一步的学习。
2、要下工夫培养空间思维能力。
由于画法几何学研究的是图示法和图解法，涉及的是空间形体和平面图形之间的对应关系。
所以，学习时必须经常注意空间几何关系的分析，以及空间几何元素与平面图形的联系。
对于每一个概念、每一个原理、每一条规律和每一种方法，都要弄清它们的空间意义和空间关系，遇到一时不懂的地方，要多问几个为什么，这样才能逐渐掌握相关知识、掌握读图和作图的规律；掌握课程的基本内容并善于运用它们。
无论是学习或做作业，都要画图和读图相结合。
通过认真学习，进一步掌握读图和作图规律：读图平面图形←＝→空间形体（二维）作图（三维）3、必须勤动手、多做题，不断提高解题能力。
复习时不能单纯阅读课文，做题的过程也是学生利用所学的知识解决问题的过程，这一方面可以巩固知识、加深理解，另一方面也可提高学生的空间想像能力和逻辑思维能力，提高做题的速度和准确率。
解题时，首先要弄清哪些是已知条件，哪些是需要求作的。
然后利用已学过的内容进行空间分析，研究怎样从已知条件获得所要求作的结果，要通过怎样的步骤才能达到最后的结果。
室内设计制图与识图第第二版教学课件第四章形体投影表达方法
3. 剖面图中的剖切平面可以转折，断面图中的剖切平面不可转折。
第三节 断面图
（一）移出断面图 画在物体投影轮廓线之外的断面图 称为移出断面图，如图4-18 所示。图 中的1—1、2—2、3—3断面图均为移 出断面图。移出断面图的轮廓线用粗 实线画出，可以画在剖切平面的延长 线上或其他适当的位置，并画出材料 图例。
同一构件如绘制的位置不够时，也可将该构件分成两部分绘制，再用连接符号表示 相连，如图4-26 所示。
思考与练习
1. 问答题
（1）基本视图包括哪六个视图？
（2）绘制半剖面图时应注意哪些事项？
（3）局部剖面图适合哪些情况使用？
（4）剖面图的标注有哪几方面的规定？
（5）断面图与剖面图有哪几方面的区别？
2. 填空题
第一节 视图
第一节 视图
局部视图一般按投影方向配置， 必要时也可配置在其他适当位置，如 图4-4 的局部视图B 所示。局部视图 的范围应以视图的轮廓线和波浪线组 合表示，如图4-4 的局部视图A 所示。 但当表示的局部结构和形状完整，且 轮廓线封闭时，波浪线可省略，如图 4-4 的局部视图B 所示。
第一节 视图
第一节 视图
（三）镜像视图 当从上向下的正投影法所绘图样的虚线过多，尺寸标注不清楚，无法读图时，可以 采用镜像投影的方法投射，如图4-6a 所示，但应在原图名后注写“镜像”两字。绘图 时，把镜面放在形体下方，代替水平投影面，形体在镜面中反射得到的图像称为“平面 图（镜像）”，如图4-6c 所示；或在平面图的旁边画一个如图4-6d 所示的识别符号以 示区别。
第一节 视图
(二）展开视图 为了表达倾斜于基本投影面那部分的真实形状，设置一个与该部分表面平行的辅助 投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为展开视图，又称旋转 视图。 如图4-5 所示的建筑，左侧部分墙面平行于正立投影面，在正面上反映实形，而右 侧墙面与正立投影面倾斜，其投影图不反映实形。
第三节 断面图
（一）移出断面图 画在物体投影轮廓线之外的断面图 称为移出断面图，如图4-18 所示。图 中的1—1、2—2、3—3断面图均为移 出断面图。移出断面图的轮廓线用粗 实线画出，可以画在剖切平面的延长 线上或其他适当的位置，并画出材料 图例。
同一构件如绘制的位置不够时，也可将该构件分成两部分绘制，再用连接符号表示 相连，如图4-26 所示。
思考与练习
1. 问答题
（1）基本视图包括哪六个视图？
（2）绘制半剖面图时应注意哪些事项？
（3）局部剖面图适合哪些情况使用？
（4）剖面图的标注有哪几方面的规定？
（5）断面图与剖面图有哪几方面的区别？
2. 填空题
第一节 视图
第一节 视图
局部视图一般按投影方向配置， 必要时也可配置在其他适当位置，如 图4-4 的局部视图B 所示。局部视图 的范围应以视图的轮廓线和波浪线组 合表示，如图4-4 的局部视图A 所示。 但当表示的局部结构和形状完整，且 轮廓线封闭时，波浪线可省略，如图 4-4 的局部视图B 所示。
第一节 视图
第一节 视图
（三）镜像视图 当从上向下的正投影法所绘图样的虚线过多，尺寸标注不清楚，无法读图时，可以 采用镜像投影的方法投射，如图4-6a 所示，但应在原图名后注写“镜像”两字。绘图 时，把镜面放在形体下方，代替水平投影面，形体在镜面中反射得到的图像称为“平面 图（镜像）”，如图4-6c 所示；或在平面图的旁边画一个如图4-6d 所示的识别符号以 示区别。
第一节 视图
(二）展开视图 为了表达倾斜于基本投影面那部分的真实形状，设置一个与该部分表面平行的辅助 投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为展开视图，又称旋转 视图。 如图4-5 所示的建筑，左侧部分墙面平行于正立投影面，在正面上反映实形，而右 侧墙面与正立投影面倾斜，其投影图不反映实形。
建筑工程制图与识图第7章 建筑施工图的表达方法
10 页
退出
建筑工程制图与识图
出版社 理工分社
7.2.1 基本概念 如图7.6所示，假想用剖切面剖开台阶，将处在观察者与剖切 面之间的部分移去，而将其余部分向投影面投射所得的投影称为 剖面图。如图7.6（ａ）所示为台阶的投影视图，左侧立面图出现了 虚线，使得形体表达不很清楚。如图7.6（ｂ）所示，假想用一个与台 阶左右对称的剖切面将台阶剖开，移去观察者与平面之间的部分， 而将其余部分向Ｗ面投射，即可得到左侧立面图的剖面图，其中剖 开台阶的平面称为剖切面。如图7.6（ｃ）所示，台阶被剖切后，其踏 步部分变为可见，用粗实线绘制，避免了画虚线，这样使得台阶的 表达更清晰。
11 页
退出
建筑工程制图与识图
出版社 理工分社
12 页
退出
建筑工程制图与识图
出版社 理工分社
如图7.6（ｃ）所示，剖面图除应画出剖切面切到部分的图形外， 还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用 粗实线绘制，剖切面没有切到、但沿投射方向可以看到的部分，用 中实线绘制。剖面图中一般不画虚线。
17
①上图为横断面，上左图为垫木 木砖或木龙骨 ②下图为纵断面 应注明为×层胶合板
18
19
胶合板 石膏板
包括圆孔、方孔石膏板、防水石 板、硅钙板、防火板等
18 页
退出
建筑工程制图与识图
出版社 理工分社
20
金属
①包括各种金属 ②图形小时，可涂黑 ①包括金属、塑料网状材料 ②应注明具体材料名称 应注明具体液体名称
8页
退出
建筑工程制图与识图
出版社 理工分社
不应画屋顶平面投影图。同一工程不同专业的总平面图，在图纸 上的布图方向均应一致。单体建（构）筑物平面图在图纸上的布图
机械工程图学-工程形体常用的基本表示法(剖视图剖切面的种类)
用单一斜剖切平面 剖得的半剖视图
用单一斜剖切平面 剖得的局部剖视图
图5-24 用单一斜剖切平面 剖得的半剖视图
Wang chenggang
图5-25 用单一斜剖切平面 剖得的局部剖视图
2-16/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
（3）单一剖切柱面 剖视图一般应按展开绘制！
Wang chenggang
2-4/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
作业
《机械工程图学基础教程习题集》 P77 ～ P80
Wang chenggang
2-5/56
5.2 剖视图—5.2.3 剖视图的种类及其应用
作业
《机械工程图学基础教程习题集》 P77 ～ P80
Wang chenggang
• 半剖视图
用平行剖切平面剖得的 局部剖视图
图5-28 用平行剖切平面剖得的 半剖视图
Wang chenggang
图5-29 用平行剖切平面剖得的 局部剖视图
2-21/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
画几个平行剖切平面的剖视图时应注意：
（1）由于剖切是假 想的，所以在剖视图上 剖切平面的转折处不应 画出分界线。
Wang chenggang
2-34/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
作业
《机械工程图学基础教程习题集》 P81 ～ P83
Wang chenggang
2-35/56
5.2 剖视图—5.2.4 剖切面的种类及相应剖视图的画法
作业
《机械工程图学基础教程习题集》 P81 ～ P83
断面的种类
第七章 工程形体的表达
7－1 视图
• 一、基本视图 • 基本视图仍按正投影法并用第一分角画法 绘制。 • 国标规定采用正六面体的六个面为基本投 影面，即在原有的V、H、W三个投影面的 基础上，再增设三个分别对应平行原三投 影面的新投影面V1、H1、W1。
一、基本视图
• • • • 背立面图（V1 ）：从后向前投影； 底面图（ H1 ）：从下向上投影； 右侧立面图（ W1 ）：从右向左投影。 六个基本视图： 正立面图V 、平面图H 、左侧立面图 W、 背立面图V1 、底面图 H1 、右侧立面图 W1 • 对于建筑物常以其座落方向命名，如南立面、北 立面、西立面、东立面等。
用假想的剖切平面剖开，将处在观察 者与剖切平面之间的部分移去，而将 其余部分向投影面投影所得的图形
剖面图形一般不画虚线
剖面图的绘图
• 在剖面图中，截断面的投影轮廓线用粗实线绘制， 为突出表示截断面的形状，沿投射方向的形体剩 下部分的可见投影轮廓线可用中实线绘制。 • 一般要在截断面上的投影轮廓内画建筑材料图例。 • 在剖面图中，一般不绘出虚线。 只有当形体某 部分在其他投图上未表示清楚，画出虚线后既不 影响图形清晰，又可省略投影图时，才画出虚线。 • 为使截断面反映实形，一般选择剖切平面平行于 某一投影面，并通过形体上的孔、洞、槽等，使 内部的结构形状得以清楚表达。若形体对称，一 般选择形体的对称面为剖切平面。
二、常用的剖切方法
• 用一个剖切平面剖切 全剖面图 半剖面图 局部剖切 分层剖切
• 用两个或两个以上平行的剖切平面：阶 梯剖面图。 • 用两个相交的剖切平面：旋转剖面图。
二、常用的剖切方法
2 1
1
• 全剖面图 • 用一个剖切平面完 全剖开形体所得到 的剖面图，称为全 剖面图。 • 全剖面图适用于外 形结构简单而内形 结构复杂的形体。
7－1 视图
• 一、基本视图 • 基本视图仍按正投影法并用第一分角画法 绘制。 • 国标规定采用正六面体的六个面为基本投 影面，即在原有的V、H、W三个投影面的 基础上，再增设三个分别对应平行原三投 影面的新投影面V1、H1、W1。
一、基本视图
• • • • 背立面图（V1 ）：从后向前投影； 底面图（ H1 ）：从下向上投影； 右侧立面图（ W1 ）：从右向左投影。 六个基本视图： 正立面图V 、平面图H 、左侧立面图 W、 背立面图V1 、底面图 H1 、右侧立面图 W1 • 对于建筑物常以其座落方向命名，如南立面、北 立面、西立面、东立面等。
用假想的剖切平面剖开，将处在观察 者与剖切平面之间的部分移去，而将 其余部分向投影面投影所得的图形
剖面图形一般不画虚线
剖面图的绘图
• 在剖面图中，截断面的投影轮廓线用粗实线绘制， 为突出表示截断面的形状，沿投射方向的形体剩 下部分的可见投影轮廓线可用中实线绘制。 • 一般要在截断面上的投影轮廓内画建筑材料图例。 • 在剖面图中，一般不绘出虚线。 只有当形体某 部分在其他投图上未表示清楚，画出虚线后既不 影响图形清晰，又可省略投影图时，才画出虚线。 • 为使截断面反映实形，一般选择剖切平面平行于 某一投影面，并通过形体上的孔、洞、槽等，使 内部的结构形状得以清楚表达。若形体对称，一 般选择形体的对称面为剖切平面。
二、常用的剖切方法
• 用一个剖切平面剖切 全剖面图 半剖面图 局部剖切 分层剖切
• 用两个或两个以上平行的剖切平面：阶 梯剖面图。 • 用两个相交的剖切平面：旋转剖面图。
二、常用的剖切方法
2 1
1
• 全剖面图 • 用一个剖切平面完 全剖开形体所得到 的剖面图，称为全 剖面图。 • 全剖面图适用于外 形结构简单而内形 结构复杂的形体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.剖视图的画法 . 其步骤如下: 其步骤如下:
(1)确定剖切平面的位置 确定剖切平面的位置 所取的剖切平面应是投影面平行面 所取的剖切平面应是投影面平行面 剖切平面应尽量通过形体的孔, 剖切平面应尽量通过形体的孔,槽等结构的轴线或对称面 通过形体的孔 (2)画剖面剖切符号并进行标注 画剖面剖切符号并进行标注 在投影图上的相应位置画上剖 切符号并进行编号 (3)画断面,剖开后剩余部分的轮廓线 画断面, 画断面 对照右图c中的 剖视图和图 剖视图和图b中 对照右图 中的1-1剖视图和图 中 中的 面投影图, 的 V面投影图, 可看出它们既有共同 面投影图 点,又有不同点. 又有不同点. 共同点是:外形轮廓线相同; 共同点是:外形轮廓线相同; 不同点是:投影图内部的实线在剖视图中消失,而虚线在剖视图中则变成实线. 不同点是:投影图内部的实线在剖视图中消失,而虚线在剖视图中则变成实线. 这就是依据投影图,作相应剖视图的方法. 这就是依据投影图,作相应剖视图的方法. (4)填绘建筑材料图例 填绘建筑材料图例 (5)标注剖视图名称 标注剖视图名称
2.剖视图的标注 . 将剖视图中的剖切位置和投影方向在图样中加以说明,这就是剖视图的标注 剖视图的标注. 将剖视图中的剖切位置和投影方向在图样中加以说明,这就是剖视图的标注. 剖视图的标注是由剖切符号和编号组成. 剖视图的标注是由剖切符号和编号组成. 剖切符号和编号组成 (1) 剖切符号 剖切符号应由剖切位置线和投射方向线组成. 剖切符号应由剖切位置线和投射方向线组成. 就是剖切平面的积聚投影,它表示了剖切平面的剖切位置, 就是剖切平面的积聚投影,它表示了剖切平面的剖切位置,
二,辅助视图
1.局部视图 .
只将形体某一部分向基本投影面投影所得的视图 称为局部视图 局部视图. 称为局部视图. 画局部视图时,一般要用带有英文大写字母的箭头 画局部视图时,一般要用带有英文大写字母的箭头 指明投影部位和投影方向, 指明投影部位和投影方向,并在相应的局部视图下方 注上同样的大写字母, 注上同样的大写字母,如"A向","B向"作为图 大写字母 向 向 名. 局部视图的边界线以波浪线或折断线 波浪线或折断线表示 局部视图的边界线以波浪线或折断线表示 当所表示的局部结构形状完整,且轮廓线成封闭时,波浪线可省略. 当所表示的局部结构形状完整,且轮廓线成封闭时,波浪线可省略. 标准规定这种分区绘制的建筑平面图应绘制组合示意图, 标准规定这种分区绘制的建筑平面图应绘制组合示意图,指出该区在建筑平面 图中的位置 .
(2)剖切符号的编号 剖切符号的编号 标准规定剖切符号的编号宜采用阿拉伯数字,按顺序由左至右,由下至上连 标准规定剖切符号的编号宜采用阿拉伯数字,按顺序由左至右,由下至上连 采用阿拉伯数字 由左至右 续编排,并应注写在剖视方向线的端部,如左下图所示. 续编排,并应注写在剖视方向线的端部,如左下图所示. 注写在剖视方向线的端部 在相应剖视图的下方写上剖切符号的编号,作为剖视图的图名, 在相应剖视图的下方写上剖切符号的编号,作为剖视图的图名,并在图名下方 画上与之等长的粗实线,如右下图 所示 所示. 画上与之等长的粗实线,如右下图b所示. 等长的粗实线
4.应注意的几个问题 . (1)剖切是假想的,形体并没有真的被切开和移去了一部分.因此,除了 剖切是假想的,形体并没有真的被切开和移去了一部分.因此, 剖切是假想的 剖视图外,其它视图仍应按原先未剖切时完整地画出. 剖视图外,其它视图仍应按原先未剖切时完整地画出. (2) 在绘制剖视图时,被剖切平面切到的部分(即断面),其轮廓线用 在绘制剖视图时,被剖切平面切到的部分(即断面) 粗实线绘制,剖切平面没有切到,但沿投射方向可以看到的部分( 粗实线绘制,剖切平面没有切到,但沿投射方向可以看到的部分(即剩 余部分) 用中实线绘制. 余部分),用中实线绘制.
右图中正立面图和侧立面图中都有虚线, 右图中正立面图和侧立面图中都有虚线,使图不清晰 都有虚线
假想用一个通过基础前后对称面的正平面P,将基础切开,移走剖切平面 假想用一个通过基础前后对称面的正平面 ,将基础切开,移走剖切平面P 和观察者之间的部分,将留下的后半个基础向 面作投影 面作投影, 和观察者之间的部分,将留下的后半个基础向V面作投影,所得投影即为基础 剖看出原来不可见的虚线,在剖视图上已变成实线,为可见轮廓线. 从图中可看出原来不可见的虚线,在剖视图上已变成实线,为可见轮廓线. 原来不可见的虚线 剖切平面与形体表面的交线所围 城的平面图形称为断面 断面. 城的平面图形称为断面. 剖视图由两部分组成的 :
(3)需要转折的剖切位置线,应在转角的外侧加注与该符号相同的编号,如左上图中 需要转折的剖切位置线,应在转角的外侧加注与该符号相同的编号, 需要转折的剖切位置线 的3-3所示 . 所示
(4)剖视图如与被剖切图样不在同一张图纸内,可在剖切位置线的另一侧注明其 剖视图如与被剖切图样不在同一张图纸内, 剖视图如与被剖切图样不在同一张图纸内 所在图纸的编号,如左下图中的"建施 所示 也可以在图纸上集中说明. 所示, 所在图纸的编号,如左下图中的"建施-5"所示,也可以在图纸上集中说明. (5)对特殊位置的剖视图可以不标注剖切符号:如剖切平面通过形体对称面所 对特殊位置的剖视图可以不标注剖切符号: 剖切平面通过形体对称面所 对特殊位置的剖视图可以不标注剖切符号 绘制的剖视图;通过门,窗洞口位置,水平剖切房屋所绘制的建筑平面图. 绘制的剖视图;通过门,窗洞口位置,水平剖切房屋所绘制的建筑平面图. 建筑平面图
第九章
工程形体的表达方法
供建筑类各专业使用
第一节 投影法和视图配置
用正投影原理绘制三面投影图,是表达形体的基本方法. 正投影原理绘制三面投影图, 表达形体的基本方法. 绘制三面投影图 建筑工程制图中,通常把建筑形体或组合体的三面投影图称为三面视图(简称 建筑工程制图中,通常把建筑形体或组合体的三面投影图称为三面视图( 三面视图 三视图). 三视图). 在生产实践中,仅用三视图有时难以将复杂形体的外部形状和内部结构完整, 在生产实践中,仅用三视图有时难以将复杂形体的外部形状和内部结构完整, 难以将复杂形体的外部形状和内部结构完整 清晰的表达出来.为了便于绘图和读图,需增加一些投影图. 清晰的表达出来.为了便于绘图和读图,需增加一些投影图.
名称 自然土壤 夯实土壤 砂,灰土 砂砾石, 砂砾石,碎砖 三合土 石 材 毛 石 普通砖 饰面砖 断面较小, 断面较小,可 涂红 靠近轮廓线绘 较密的点 图例 备注 名称 混凝土 钢筋混凝土 木 材 泡沫塑料 材 料 金 属 玻 璃 防水材料 粉 刷 比例大时采用 上面图利 本图例采用较 稀的点 图形小时可涂 黑 图例 备注 断面较小, 断面较小, 不易画出图例 线时, 线时,可涂黑 上为横断面下 为纵断面
1)剖切位置线 剖切位置线
剖切位置线用两段粗实线绘制,长度宜为 剖切位置线用两段粗实线绘制,长度宜为6~10mm. . 2) 投射方向线(又叫剖视方向线) 投射方向线(又叫剖视方向线) 是画在剖切位置线外端且与剖切位置线
垂直的两段粗实线,它表示了形体剖切后剩余部分的投影方向, 垂直的两段粗实线,它表示了形体剖切后剩余部分的投影方向,其长度应短 于剖切位置线,宜为 于剖切位置线,宜为4~6mm. .
2.镜像视图 . 把一镜面放在形体的下面,代替水平投影面,在镜面中得到形体的垂直映像, 把一镜面放在形体的下面,代替水平投影面,在镜面中得到形体的垂直映像, 这样的投影即为镜像投影 这样的投影即为镜像投影 .
镜像投影所得的视图应在图名后注 写"镜像"二字,或按图c方式画出 镜像"二字,或按图 方式画出 镜像投影识别符号. 镜像投影识别符号.
采用第一角投影, 观察者 形体 形体→投影 采用第一角投影,按观察者→形体 投影 分别得到如下视图: 面的关系 ,分别得到如下视图: 1,正立面图——从前向后 ,正立面图 从前向后 2,平面图 ,平面图——从上向下 从上向下 3,左侧立面图 ,左侧立面图——从左向右 从左向右 4,右侧立面图——从右向左 ,右侧立面图 从右向左 5,底面图——从下向上 ,底面图 从下向上 6,背立面图 ,背立面图——从后向前 从后向前 以上六个视图称为基本视图. 以上六个视图称为基本视图. 基本视图 六个投影面展开以后,所得的六个视图宜按 所示的顺序进行配置 所示的顺序进行配置. 六个投影面展开以后,所得的六个视图宜按b所示的顺序进行配置.每个视 图一般均应标注图名. 图一般均应标注图名. 主视图, 工程上有时也称以上六个基本视图为主视图 俯视图,左视图,右视图, 工程上有时也称以上六个基本视图为主视图,俯视图,左视图,右视图,仰 视图和后视图.画图时,根据实际情况,选用其中必要的几个基本视图. 视图和后视图.画图时,根据实际情况,选用其中必要的几个基本视图.
一,剖视图的形成与标注
1.剖视图的形成 . 假想用一个剖切平面在形体的适当部位剖切开, 假想用一个剖切平面在形体的适当部位剖切开,移走观察者与剖切平面之间的部 分,将剩余部分投影到与剖切平面平行的投影面上,所得的投影图称为剖视图. 将剩余部分投影到与剖切平面平行的投影面上,所得的投影图称为剖视图. 剖视图
在建筑装饰施工图中,常用镜像视图来表示室内顶棚的装修,灯具, 在建筑装饰施工图中,常用镜像视图来表示室内顶棚的装修,灯具,或古建筑中 殿堂室内房顶上藻井(图案花纹)等构造. 殿堂室内房顶上藻井(图案花纹)等构造.
3.旋转视图 . 假想把形体的倾斜部分旋转到与某一选定的基本投影面平行后, 假想把形体的倾斜部分旋转到与某一选定的基本投影面平行后,再向该投影 面作投影而得到的视图称为旋转视图 面作投影而得到的视图称为旋转视图 . 在图名后注写"展开"二字. 在图名后注写"展开"二字.
一,基本视图
在原有三个投影面V, , 的对面 再增设三个分别与它们平行的投影面V1, 的对面, 在原有三个投影面 ,H,W的对面,再增设三个分别与它们平行的投影面 , H1,W1,形成一个象正六面体的六个投影面(如下页图所示),这六个投影面称 , ),这六个投影面称 ,形成一个象正六面体的六个投影面(如下页图所示), 基本投影面. 为基本投影面.
