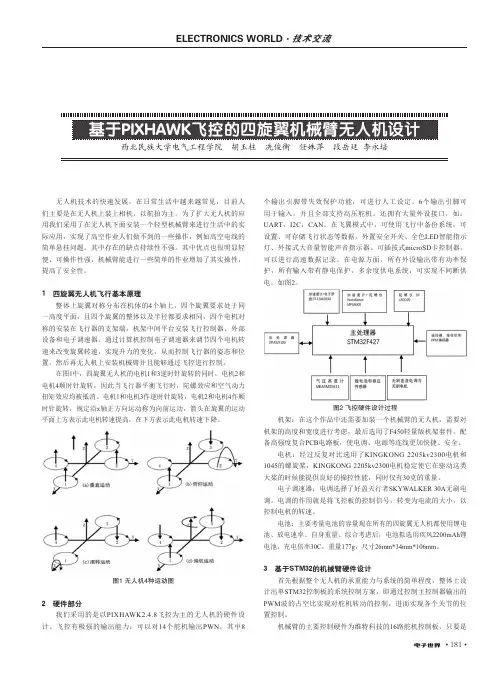

基于pixhawk飞控的四旋翼机械臂无人机设计
• 181•无人机技术的快速发展，在日常生活中越来越常见，目前人们主要是在无人机上装上相机，以航拍为主。
为了扩大无人机的应用我们采用了在无人机下面安装一个轻型机械臂来进行生活中的实际应用，实现了高空作业人们做不到的一些操作，例如高空电线的简单悬挂问题。
其中存在的缺点持续性不强。
其中优点也很明显轻便、可操作性强，机械臂能进行一些简单的作业增加了其实操性，提高了安全性。
1 四旋翼无人机飞行基本原理整体上旋翼对称分布在机体的4个轴上，四个旋翼要求处于同一高度平面，且四个旋翼的整体以及半径都要求相同，四个电机对称的安装在飞行器的支架端，机架中间平台安装飞行控制器、外部设备和电子调速器。
通过计算机控制电子调速器来调节四个电机转速来改变旋翼转速，实现升力的变化，从而控制飞行器的姿态和位置。
然后再无人机上安装机械臂并且能够通过飞控进行控制。
在图1中，四旋翼无人机的电机1和3逆时针旋转的同时，电机2和电机4顺时针旋转，因此当飞行器平衡飞行时，陀螺效应和空气动力扭矩效应均被抵消。
电机1和电机3作逆时针旋转，电机2和电机4作顺时针旋转，规定沿x 轴正方向运动称为向前运动，箭头在旋翼的运动平面上方表示此电机转速提高，在下方表示此电机转速下降。
图1 无人机4种运动图2 硬件部分我们采用的是以PIXHAWK2.4.8飞控为主的无人机的硬件设计。
飞控有极强的输出能力：可以对14个舵机输出PWN ，其中8个输出引脚带失效保护功能，可进行人工设定。
6个输出引脚可用于输入，并且全部支持高压舵机。
还拥有大量外设接口，如：UART ，I2C ，CAN 。
在飞翼模式中，可使用飞行中备份系统，可设置、可存储飞行状态等数据。
外置安全开关、全色LED 智能指示灯、外接式大音量智能声音指示器。
可插拔式microSD 卡控制器，可以进行高速数据记录。
在电源方面，所有外设输出带有功率保护，所有输入带有静电保护，多余度供电系统，可实现不间断供电。
如图2。
四旋翼飞行器设计资料
四旋翼飞行器的设计查重98%四旋翼微型飞行器是一种以4个电机作为动力装置.通过调节电机转速来控制飞行的欠驱动系统;为了实现四旋翼微型飞行器的自主飞行控制,对飞行控制系统进行了初步设计,并且以C8051F020单片机为计算控制单元,给出了飞行控制系统的硬件设计,研究了设计中的关键技术;由于采用贴片封装和低功耗的元器件,使飞行器具有重量轻、体积小、功耗低的优点;经过多次室内试验,该硬件设计性能可靠,能满足飞行器起飞、悬停、降落等飞行模态的控制要求.一．微小型四旋翼飞行器的发展前景根据微小型四旋翼飞行器发展现状和相关高新技术发展趋势，预计它将有以下发展前景。
1 )随着相关研究进一步深入，预计在不久的将来小型四旋翼飞行器技术会逐步走向成熟与实用。
任务规划、飞行控制、无 G P S 导航、视觉和通信等子系统将进一步健全和完善，使其具有自主起降和全天候抗干扰稳定飞行能力。
它未来的主要技术指标：任务半径 5 k m，飞行高度 1 0 0 m，续航时间 1 h ，有效载荷约 5 0 0 g ，完全能够填补目前国际上在该范围内侦察手段的空白。
2 )未来的微型四旋翼飞行器将完全能够达到美国国防预研局对 M A V基本技术指标的要求。
随着低雷诺数空气动力学研究的深入，以及纳米和 M E MS 技术的发展，四旋翼 M A V必然取得理论和工程上的突破。
它将是一种有 4个旋翼的可飞行传感器芯片，是一个集成多个子系统 ( 导航与控制、动力与能源、任务与通信等子系统) 的高度复杂ME M S系统；不但能够在空中悬停和向任意方向机动飞行，还能飞临、绕过甚至是穿过目标物体。
此外，它还将拥有良好的隐身功能和信息传输能力。
3 )微小型四旋翼飞行器的编队飞行与作战应在未来的战争中，微小型四旋翼飞行器的任务之一将是对敌方进行电子干扰并攻击其核心目标。
单个微小型飞行器的有效载荷量毕竟有限，难以有效地完成任务，而编队飞行与作战不仅可以极大地提高有效载荷量，还能够增强其突防能力。
组装多旋翼无人机的步骤
组装多旋翼无人机的步骤包括以下几点：
1.计算飞行重量。
根据飞行要求计算要添加的器材的重量，包括
电机、电调、电池、图传系统和云台等。
2.计算飞机所需要的升力。
升力需要稍微大于飞机自重，以使飞
机可以悬停。
3.寻找合适动力的动力系统。
根据计算得到的升力选择合适的电
机和螺旋桨。
4.机架的组装。
5.动力系统的组装。
6.飞控系统的组装。
7.遥控装置的组装和任务载荷的组装等。
在组装过程中，有些步骤可以适当的调整顺序，如动力系统和飞控系统的组装，这两个步骤可以并行进行。
无人机的组成部分
旋翼无人机的组成部分1、动力系统（1）电动机小型四旋翼无人机（轴距250mm左右）大都选用KV2000左右（配5-6寸桨）的电机。
（2）电子调速器电子调速器用于驱动无刷直流电机，比较重要的参数是工作电流，刷新频率，重量。
一般而言，当前市场上的大部分电子调速器的刷新频率都大于400hz。
（3）电调连接板电调连接板，其本质为一块电源配电板，用于简化电池与电调、电调与飞控之间的电气连接，同时可以避免导线拆装时的反复焊接。
（4）桨叶桨叶与电机的搭配主要是从机架大小、能否提供足够动力这两方面进行考虑。
（5）电池现在几乎所有的四旋翼无人机都使用锂电池，主要考量电池的容量、放电速率、自身重量。
如：ACE格瑞普2200mAh锂电池，充电倍率20C，重量186g，尺寸25mm*34mm*105mm2、支撑和外观系统支撑和外观系统（机架）是指无人机的承载平台，所有设备都是用机架承载起来飞上天上的，所以无人机的机架好坏，很大程度上决定了这部无人机的使用寿命。
衡量一个机架的好坏，可以从坚固程度、使用方便程度、元器件安装是否合理等等方面考察。
现在常见的无人机，多数指多轴飞行器的形式，机架的组成大同小异，主要由中心板、力臂、脚架组成，有结构简单的特点。
多轴飞行器的轴数，从两轴开始，到十多轴都有，但常见的还是以4、6、8轴为主。
轴数越多、螺旋桨越多、机架的负载就越大，但相对地结构也就变得越复杂。
3、飞控制系统（1）飞控原理四旋翼飞行器的控制系统分为两个部分：飞行控制系统和无刷直流电机调速系统。
飞行控制系统通过IMU惯性测量单位（由陀螺传感器和加速度传感器组成）检测飞行姿态，通过无线通讯模块与地面遥感器通讯。
4个无刷直流电机调速系统总线与飞行控制器通信，通过4个无刷直流电机的转速来改变飞行姿态，整个系统采用低压电池供电。
四旋翼飞行器是通过调节四个电机转速来改变旋翼转速，实现升力的变化，从而控制飞行器的姿态和位置。
由于飞行器是通过改变旋翼转速实现升力变化，这样会导致其动力部稳定，所以需要一种能够长期保稳定的控制方法。
四旋翼无人机控制方法研究
四旋翼无人机控制方法研究随着科技的不断发展，无人机已经成为了现代航空技术的一个重要组成部分。
四旋翼无人机由于其灵活性和易于操控的特点，已经成为了航拍、物流、农业、应急等领域的重要工具。
然而，四旋翼无人机的控制问题一直是无人机研究的热点之一。
本文将从四旋翼无人机的基本结构、运动模型和控制方法三个方面来探讨四旋翼无人机的控制方法研究。
一、四旋翼无人机的基本结构四旋翼无人机是一种翼展非常小的无人机，其基本结构包括四个旋翼、机身和飞控系统。
四个旋翼均匀分布在机身四个角落，通过无刷电机驱动旋翼快速旋转产生升力和推力。
机身部分包含电池、航空电子设备、传感器等。
飞控系统负责控制四旋翼无人机的姿态、定位和航线飞行等。
二、四旋翼无人机的运动模型为了更好地控制四旋翼无人机，需要首先了解其运动模型。
四旋翼无人机可以看作是一个刚体，其运动状态可以用欧拉角（俯仰角、翻滚角、偏航角）来描述。
四旋翼无人机的运动可以分为三个方向：竖直方向、水平方向和偏航方向。
其中，竖直方向的运动由四个旋翼同时产生的升力控制；水平方向的运动由旋翼的扭矩和倾斜控制实现；偏航方向的运动由旋翼的产生的气流的方向控制。
三、四旋翼无人机的控制方法1. 经典PID控制方法PID控制器是一种经典的控制器，其输出信号取决于误差信号（当前值与目标值之间的差异）、偏差信号（当前误差与前一次误差的差额）和积分信号（误差信号的总和）等。
经过连续地调节PID控制器的参数，可以实现四旋翼无人机的稳定控制。
2. 自适应控制方法自适应控制方法能够根据环境和被控对象的变化自动调整控制参数，适应各种不同情况。
这种方法可以提高系统的适应性和鲁棒性，但是需要较为复杂的算法和模型。
3. 模型预测控制方法模型预测控制方法是一种较为新颖的控制方法，其基本思想是通过构建四旋翼无人机的运动模型来预测其未来的运动轨迹，并通过优化预测结果来进行控制。
这种方法可以提高四旋翼无人机的控制精度和效率，但需要较高的计算能力和精确的运动模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型四旋翼无人机组机
方案
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
一、小型四旋翼无人机总体架构
典型的小型四旋翼无人机，一般由机械部分（机架），动力部分（包括电
机、电子调速器、电调连接板、桨叶、电池），电子部分（包括飞控板、通信
模块、遥控器接收机、PPM编码板）组成。
（一）机械部分
机架
考虑到编队飞行对实验室空间的要求，希望机架能够尽量的小。根据与蔡
国伟老师对电机与桨叶（后文提到）的搭配进行讨论后，决定将机架的大小设
定为轴距255mm，边距180mm（由6寸桨的大小决定）。
1，底板 2，中间机架板 3，顶板
整个机体由底板、中间机架板、顶板连接而成（通过尼龙螺柱和螺丝）；
底板安置电池、xbee模块、遥控器接收机、电调连接板，中间机架板安置4个
电调、pixhawk飞控板，顶板用于安置定位系统标记点（同时起到保护、隐藏
pixhawk飞控板及走线的作用）；为便于安装，所有开孔、镂空均根据拟选器
件匹配设计；拟采用碳2mm厚3K纤维板加工。
另设计四个保护罩如下（可用于避免桨叶受损或伤人）：
4，保护罩
（二）动力部分
（1） 电机
一般而言，小型四旋翼无人机（轴距250mm左右）选用KV2000左右（配5-
6寸桨）的电机。经过对比讨论后，拟选用飓风D2206 KV1900无刷直流电机
（配6寸桨）。之所以选用这款电机是因为这款电机能够提供较大的拉力，同
时该电机的工作电流处在一个比较小的区间，单个电机重量仅为。
飓风D2206 KV1900参数表
飓风D2206 KV1900实物图
（2） 电子调速器
电子调速器用于驱动无刷直流电机，比较重要的参数是工作电流，刷新频
率，重量。一般而言，市面上可售的大部分电子调速器的刷新频率都大于
400hz，符合要求。根据上文所选电机的工作电流，综合考虑重量要求，与蔡国
伟老师沟通后，拟选用好盈XRotor-10A电子调速器。
好盈XRotor系列电子调速器参数表
好盈XRotor-10A电子调速器实物图
（3） 电调连接板
电调连接板，其本质为一块电源配电板，用于简化电池与电调、电调与飞控
之间的电气连接，同时可以避免导线拆装时的反复焊接。
电调连接板 电调连接板与电调连接图
（4） 桨叶
桨叶与电机的搭配主要是从机架大小、能否提供足够动力这两方面进行考
虑。由于希望设计体型较小的机架（以便给室内编队飞行提供更大的机动空
间），因此只考虑5寸桨、6寸桨。经过调研，发现搭配5寸桨时，整机起飞
重量在500g以下时较为合适。考虑到本次将要设计组装的小型四旋翼无人机的
起飞重量在600g左右，在与蔡国伟老师交流后，决定选用6寸桨。根据蔡老师
建议，桨叶的调衡和材质直接决定性能，因此需要多购入几款桨叶进行测试。
6寸桨
（5） 电池
现在几乎所有的四旋翼无人机都使用锂电池，主要考量电池的容量、放电速
率、自身重量。综合考虑后，电池拟选用ACE格瑞普2200mAh锂电池，充电倍
率20C，重量186g，尺寸25mm*34mm*105mm。
ACE格瑞普2200mAh锂电池
（三）电子部分
（1） 飞控板
飞控板是四旋翼无人机的核心电子部件。考虑到嵌入算法的需要，拟选用开
源飞控板。开源飞控领域影响比较大的就是3d robotics公司生产的APM和
Pixhawk。其中APM的由开源社区设计与维护（硬件与软件均为开源），
Pixhawk是由苏黎世联邦理工学院牵头的一个开源项目（硬件与软件均为开
源），致力于为学术研究、业余爱好、工业用途提供低成本、高性能的自动驾
驶仪。Pixhawk的硬件部分明显地要比APM强大，同时其软件部分采用了Nuttx
实时操作系统，专业性更强，因此拟选用Pixhawk飞控板。
Pixhawk与APM硬件对比
（2）通信模块
在对比了数传电台、蓝牙、zigbee以及wifi这四种通信机制后，摒弃了蓝
牙、数传电台（组网比较困难），留下zigbee和wifi作为预选。其中zigbee的
延时较短，因此优先选用zigbee。拟选zigbee模块为xbee Pro S2B。
xbee Pro S2B
（3） 遥控器接收机
为了便于调试，需要在无人机在上安装一个遥控器接收机，用于实现无人机
的手动/自动切换，因为实验室现有一个天地飞WLFY的遥控器发射机，所以拟
选用对应的遥控器接收机。遥控器接收机的输出信号要传递给飞控板；但其输
出信号有8路，而飞控板只有一个PPM接口，因此需要用到PPM编码板将8
路信号合成1路，再传递给飞控板，飞控板本身具有解码功能。
遥控器接收机 PPM编码板
二、预算表
类别 型号 数量 单价
无人机部分
机械部分 机械加工费 3K碳纤板 1 ￥450
动力部分
电机 飓风D2206 KV1900 4 ￥100
电子调速器 好盈XRotor-10A 4 ￥40
电调连接板 XT60连接头 1 ￥35
桨叶 6045/6030 8 ￥5
电池 2200mAh 1 ￥120
电子部分
飞控板 Pixhawk 1 ￥1680
Xbee模块 Xbee Pro S2B 2 ￥328
Xbee适配器 Xbee Adapter 2 ￥75
遥控器接收机 天地飞遥控器接收机 1 ￥160
PPM编码板 8通道 1 ￥42
总计 ￥3893
由上述部件组装成的无人机
三、其它
1．还没算遥控器发射机，我们用的是“天地飞8通道遥控器”，好像得七百
多块钱吧
2．机架是找人加工的
3．中国做四旋翼无人机比较有名的一家公司
