水晶头接法分为586A和586B
网线水晶头接法
网线对于我们来说并不陌生，但是你知道网线水晶头接法吗？今天电脑维修网就来教教大家如何制作网线水晶头。
普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。
不同设备则是由一个两个568A 或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
网线接入水晶头的方法
网线接入水晶头的方法
网线接入水晶头并不是很难的，可是说是很容易的，其中最重要的是它接入的线序问题。
网线水晶头有两种做法标准，标准分别为TIA/EIA568B 和TIA/EIA 568A 。
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
网线的接法一般有两种接法：直通线和交叉线。
1.直连线的做法是两头，从左到右两端都是568B或者都是568A的做法，但两头568B是常规做法，通常使用这种：
拨开线皮后，将双双缠绕的网线都解开，排序，将8条线芯剪平整。
水晶头铜片和凹糟的地方向上，从左到右按线序，插入水晶头
将水晶头放入压线钳的压头槽内，准备最后的压实。
双手紧握压线钳的手柄，用力压紧
2.交叉线做法是两头，从左到右一端是568B，一端是568A，其它步骤和直通线做法一样。
其实568A和568B的线序标准就是橙和橙白，绿和绿白的两组线的调动。
3.直连线和交叉线的应用情况通常为：
使用直通线的情况：
1.将交换机或HUB与路由器连接；
2.计算机（包括服务器和工作站）与交换机或HUB连接。
使用交叉线的情况：
1．交换机与交换机之间通过UPLINKS口连接；2．HUB与交换机连接；3．HUB与HUB 之间连接；
4．两台PC直接相连(网卡对网卡)；
5．路由器接口与其它路由器接口的连接；
6．Ethernet接口的ADSLModem连接到PC机的网卡接口。
我们一般日常生活中使用的都是直连线做法。
水晶头制作及网线中哪几根线有用
水晶头制作及网线中哪几根线有用正线（标准T568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
《口诀：橙、蓝、绿、棕，白在前；3-5对调》反线（T568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
《口诀：在T568B的顺序下，1-3、2-6对调》T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。
于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。

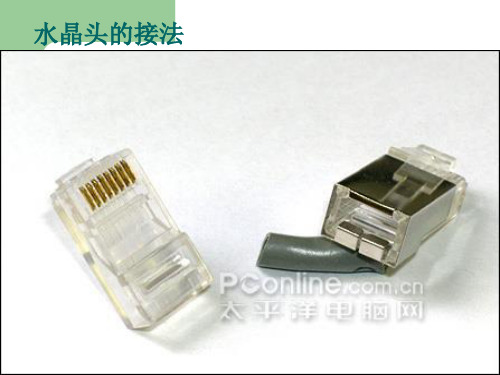

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。
水晶头的打法
1剥壳
首先利用压线钳的剪线刀口剪出一指节的长度。将双绞线的灰色保护层 剥掉，用剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用 力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。把一部分的保 护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度 通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。既美观又 不容易松动；同时保证了水晶头插针与网线芯线的完好接触，提高线路
三、插线
把整理好的线缆插入水晶头内。需要注意的是要将水 晶头有塑造料弹簧片的一面向下，有针脚的一方向上 使有针脚的一端指向远离自己的方向，有方型孔的一 端对着自己。边的是第1脚，最右边的是第8脚，其余 依次顺序排列。插入的时候需要注意缓缓地用力把8 条线缆同时沿RJ-45头内的8个线槽插入，一直插到线 槽的顶端。此时，我们可以从水晶头的顶部检查，看 看是否每一组线缆都紧紧地顶在水晶头的末端。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到 路由器或交换机 如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到
电脑
需要认识的几个物品
水晶头 网线钳 测线仪 网线
水晶头
网线钳
测线仪
网线
水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分 是因为水晶头质量不好而造成的。双绞线水晶头的接法是有技巧的，其步骤如下：
的质量。
二、排线
把线缆依次排列并理顺之后（常用 的为B类接法），应该把线缆尽量 扯直并尽量保持线缆平扁。把线缆 扯直的方法也十分简单，
利用双手抓着线缆然后向两个相反 方向用力，并上下扯一下即可。 把线缆依次排列好并理顺压直后， 再将线缆顶部裁剪整齐，保留去掉 外层保护层的部分约为15mm左右， 这个长度正好能将各细导线插入到 各自的线槽。如果该段留得过长， 一来会由于线对不再互绞而增加串 扰，二来会由于水晶头不能压住护 套而可能导致电缆从水晶头中脱出， 造成线路的接触不良甚至中断。需 要注意的是裁剪的时候应该是水平 方向插入，否则线缆长度不一会影 响到线缆与水晶头的正常接触。
网线水晶头做接法
网线水晶头做接法
网线做法在国际上有两种标准：
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
网线水晶头两种接法：一种是直连法（直连线），一种是交叉法（交叉线）。
直连线：即，网线两端以A或B做法顺序相同即可，一般现在通用默认的是B做法。
在实际运用中一般都使用568B，通常认为568B对电磁干扰的屏蔽比较好。
交叉线：即，网线一端采用A接法，另一端采用B做法。
其实，两种接法的区别就是白橙、橙与白绿、绿互换而已！
不同的设备之间用直连线，相同设备之间用交叉线。
举个例子：交换机和路由器级连的时候需要用直连线；交换机和交换机之间用交叉线；交换机和PC之间用直连线；路由器和交换机之间用交叉线（路由器可以看做是一个多端口的PC。
交换机是二层设备，路由器是三层设备）；ADSL猫可以看做是是一个小的路由器，ADSL猫和PC连接也要用交叉线。
有一个原则是：“同交异直”。
“同”指的是设备相同，比如两台电脑连网就用交叉线，“异”指的是相连的设备不同，比如电脑和交换机相连的线是直通线。
两台电脑连网一定是交叉线，但电脑和交换机，路由器之类的相连时却有例外
有些交换机，路由器是自适应式的，与电脑相连时直通线和交叉线都可以支持，这要看你局域网中的设备是否支持。
网线水晶头为什么要分a、b类接法？有什么区别？
网线水晶头为什么要分a、b类接法？有什么区别？网线水晶头为什么要分a,b类接法？有什么区别？题目说的网线水晶头的a,b类接法，是网线连接的两种方法。
一种是平行线接法，网线两头都采用T568A或T568B标准，一般用T568B 标准的平行线接法最常见。
一种是交叉线接法，网线的一头用T568A 标准，另一头用T568B标准。
EIA/TIA568A标准EIA/TIA568B标准，它们本质上没有什么区别，要说区别也就是颜色及线芯排列区别。
接线的时候遵循国际标准T568A和T568B线序方式好处是，为了防止数据包在传输过程中在网线里产生垃圾数据包，也就是串扰现象。
网线的串扰现产生除制作不规范之外，外界因素也会引起串扰现象产生。
例如，网线靠近电源并行1m以上、或者周围有大功率辐射源和干扰源，都会造成网线串扰现象产生，那么在电脑上就会显示没连接网络等故障。
T568A标准线序排列:1白绿2绿3白橙4蓝5白蓝6橙7白棕8棕T568B标准线序排列:1白橙2橙3白绿4蓝5白蓝6绿7白棕8棕题目说的为什么要分a,b类接法？网络传输原理:双绞线以太网是利用4条数据线来完成数据收发的，其中有两条数据线是用来传输数据的（TD+ TD-），另外两条数据线是用来接收数据的（RD+ RD-），于是设备间进行数据传输时要保证一些条件:TD+←→RD+、TD-←→RD-。
一般情况下，设备接口定义有所不同。
例如电脑网卡接口定义1TD+ 2TD- 3RD+ 6RD-例如交换机接口定义 1RD+ 2RD- 3TD+ 6TD-。
因此，想保证传输条件，不同设备间联接的方式也不相同了。
总上所述，制作网线有两种接线方式，因为设备接口定义不同，则用的接线方式也不同。
如交换机或集线器之间的级联，或者两台计算机之间的直接连接，则用交叉线接法，即T568B←→T568A连接方式，而一般情况下，都是采用T568B标准接水晶头的，即T568B←→T568B连接方式。
568A.568B网线线序
网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可.如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么区别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。
用于不同设备相连（如网卡到交换机）。
交叉线：一端做成T568B一端做成T568A。
用于同种设备相连（如网卡到网卡）。
10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。
水晶头的接法568b标准
水晶头的接法568b标准
网线水晶头接法有两种，一种是交叉线，一种是平行直通线，不同接法有不同口诀，具体如下：
交叉线的接法是：一头采用568A标准，一头采用568B标准。
平行直通线的接法是：两头同为568A标准或568B标准。
568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
网线水晶头接线注意事项
1、如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机;如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
2、同时都接一样是可以的，因为一般网线用的只有1、2、
3、6，其他就算没接通一样都是可以用的。
网线为什么基本都使用T568B接法
网线为什么基本都使用T568B接法网线接水晶头的接法通常是两种：T568A和T568B。
由于以前设备直接无法自动识别，所以网线的接法分为直通法和交叉法的。
568A 、T568B 国际标准中规定:网线排列顺序有两种:即568A和568B,正常情况下依照568B标准居多,既排线顺序为：1白橙、2橙、3白绿、4蓝、5白蓝、6绿、7白棕、8棕(将其中的1和3、2和6分别颠倒一下为568A标准）。
网线有平行线和交叉线两种。
所谓平行线就是，两头都是同种接法，即都是A接法或者都是B接法。
所谓交叉线就是一头是A接法另一头是B接法。
而目前来说，设备已经可以自动识别直通还是交叉设备相连，所以都只用其中一种接法做直通线就就可以了。
实际上标准接法T568A/T568B二者并没有本质的区别，只是颜色上的区别 ,用户需要注意的只是在连接两个水晶头时必须保证：1,2 线对是一个绕对3,6 线对是一个绕对4,5 线对是一个绕对7,8 线对是一个绕对,这是关键。
当然也要注意：不要在电缆一端用T568A,另一端用T568B ,同时只能使用一种规范,否则的话就变成了后面要介绍的跨接模式。
568A/T568B的混用是跨接线的特殊接线方法,经过了'错对'接法后,电缆两端的线对排列因线对被跳接过了就有一部份不同.这种接法就使得网卡与网卡之间形成了互为 Hub 的联接。
1和3对调的原因是：一端的（+）输出必须对应另一端的（+）输入；2和6对调的原因则是：一端的（-）输出必须对应另一端（-）输入 ;最终左边的1/2线对(TX发送端)接入了右边的3/6线对(RX接收端).所以在没有HUB转接的情况下，RJ45插头正确的连接应该是使用1、2、3、6,其中1、2是一对线，3、6是一对线，PC到PC之间的双网卡连接就必须采用这种连接方式，这条能起到 Hub 作用的特殊连接线是一条进行'错对'处理,，当然也有人采用1-6,2-3,3-2,6-1这种交错接法，从实际效果上也可以，只不过这样是接收的是负电平，曼澈斯特编码正负电平是无所谓的，但对网卡可能不太好。
网线水晶头接法图解
网线水晶头接法图解
网线水晶头接法图解
如果你想要组件局域网的话，那么网线肯定是少不了的东西，网线水晶头损坏时有发生。
那么网线水晶头接法图解怎么用呢？下面详细介绍一下网线水晶头接法图解。
网线水晶头接法图解：
方法一、关于网线水晶头接法图解的问题，在制作网线之前，需要准备几样工具。
1、具有8P槽的压线钳一个。
2、五类网线，也就是现在最常用的网线若干米。
3、RJ-45插头，也就是所谓的水晶头若干。
PS：理论上水晶头只需要2个，以防万一，多备一些。
方法二、网线标准线序：
标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕
网线标签
本端：PRRU-01-CPRI0 对端：RHUB-01- 1口.
.
.
本端：RHUB-01-1 口对端：PRRU-01-CPRI0
光缆标签
本端：B1F弱电竖井对端：5F弱电竖井
尾纤标签
本端：光纤盒（1.2）对端：RHUB-01-CPRI0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水晶头接法分为586A和586B
568B 接法：（卡簧朝下，刀片面自已）
排列顺序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
568A 接法：
排列顺序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶
头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对
应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2\
比较常用的是B标准
全面了解网线的制作方法 教你综合布线[收藏此页] [打印] [推荐] [挑错]作者：IT168 石斑鱼
2007-10-05 网友评论 51 条内容导航：工具和材料的认识 第1页： 工具和材料的认
识 第2页： 网线的制作 第3页： 经验总结 【IT168 专稿】目前局域网构建已经极
为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏
网吧、校院局域网和小型办公室网等。虽然它们组网方式各式各样，但是万变不离其宗，这
些有线局域网都需要通过线缆连接。
DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络,在这过程中首先是制定
规划，然后购买产品，最后就是制作。网络产品的购买一定要看清产品再买，假的产品或质
量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。
在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压
制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。接下来笔者将简单的介绍
一下制作标准的网线的制作。
一、工具和材料的认识
在制作网线前，大家必须准备相应的工具和材料。首要的工具是RJ-45工具钳，该工
具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。中间是压制RJ-45头
工具槽，这里可将RJ-45头与双绞线合成。离手柄最近端是锋利的切线刀，此处可以用来
切断双绞线。
接下来需要的材料是RJ-45头和双绞线。由于RJ-45头像水晶一样晶莹透明，所以也
被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相
连。而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互
扭绕是为了降低传输信号之间的干扰。
RJ-45工具钳（点击看大图）
RJ-45水晶头（点击看大图）
五类超五类线（点击看大图）
俗话说：“工欲善其事，必先利其器”。在这里我们要向大家介绍如何使你
的工具很“利”，以达到事半功倍的效果。像上面我们看到的RJ-45工具钳，有
时会出现制作出不合格的网线，这是因为工具钳的齿口没有对准水晶头上的金属
片，从而导致金属片不能与网线正确接触，因此就出现网线连不通等现象。所以
在选择RJ-45工具钳时，一定要注意工具钳压下来后它上面的每个齿口都能与水
晶头上的金属片一一对应好，这样才能保证制作出合格的网线。
网线里的线:
568A:橙白,橙,绿白,蓝,蓝白,绿,综白,综.
568B:绿白,蓝白,橙白,蓝,橙,绿,综白,综.
两头一样的..叫直通线..
两头不一样的..叫交叉线...
要连接不同设备..就用不同的线...
交叉线：
橙白/橙/绿白/蓝/蓝白/绿/棕白/棕
绿白/绿/橙白/蓝/蓝白/橙/棕白/棕
直通线：
橙白/橙/绿白/蓝/蓝白/绿/棕白/棕
橙白/橙/绿白/蓝/蓝白/绿/棕白/棕
