721分光光度计电路部分维修方法_朱华增
721可见分光光度计的检定问题及解决办法
721可见分光光度计的检定问题及解决办法摘要：721可见分光光度计作为化学物质定量分析的常用仪器，被广泛应用于科研、生产、国防等各个领域。
为了保证可见分光光度计测量数值的准确可靠，必须依据JJG178-2007《紫外、可见、近红外分光光度计》检定规程进行检定。
在使用和检定过程中，常遇到各种各样的问题，本文对检定中的问题进行分析，并提出了解决办法，以便于对可见分光光度计更好地检定。
关键词：可见分光光度计；检定；常见问题；解决办法1 概述可见分光光度计是一种最广泛使用的光学分析仪器，它不仅广泛应用于食品、化工、医药等行业，在我们质检部门也广泛使用。
为保证仪器准确可靠，国家规定发布了JJG178-2007《紫外、可见、近红外分光光度计》检定规程，对可见分光光度计实施强制检定。
在检定过程中，检定人员往往遇到波长不准、杂散光严重超标、透射比准确度超差等问题而无从下手，笔者对这些问题提出一些有效的解决方法。
2 721可见分光光度计的工作原理分光光度计的基本原理是溶液中的物质在光的照射下，对光有吸收作用，物质对光的吸收是有选择性的，有各自的吸收光谱。
因此当某单色光通过溶液时，其能量就会被吸收而减弱，光能量减弱的程度和物质的浓度有一定的比例关系，721型分光光度计就是利用一定范围内物质对可见光谱的吸收与物质的浓度成正比而工作的，即朗伯-比尔定律。
3 721可见分光光度计的检定问题及解决办法3.1 杂散光超差杂散光是可见分光光度计最重要的指标之一，产生杂散光的主要原因有：灰尘玷污光学元件或光学元件上有水珠，例如：光源灯、棱镜、透镜以及反射镜等；光学元件被损坏或者有其它缺陷，比如：棱镜中有气泡；光路内存在漏光现象等等。
对于光学元件的灰尘和水珠可用镜头纸蘸点无水酒精进行擦拭，并用电热吹风吹干。
对于光学元件的损坏只有进行更换。
对于漏光，可用黑布遮住仪器右侧、测试光电管暗盒等部分，观察电表指示是否有影响，找到漏光处加以排除即可。
可见分光光度计常见故障的维修技巧

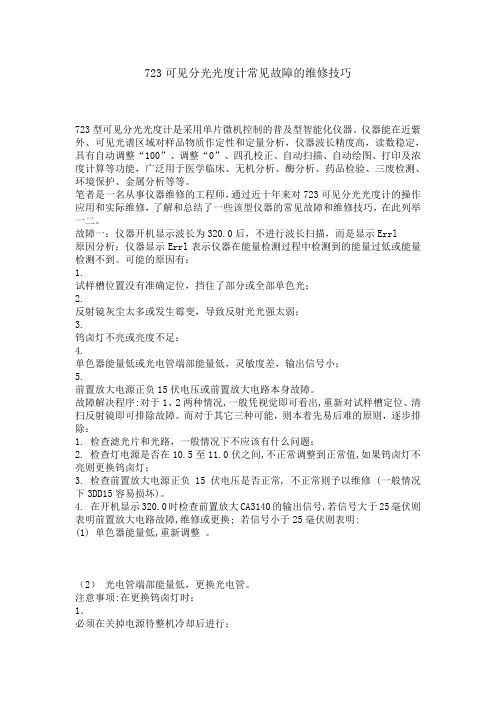

723可见分光光度计常见故障的维修技巧723型可见分光光度计是采用单片微机控制的普及型智能化仪器。
仪器能在近紫外、可见光谱区域对样品物质作定性和定量分析，仪器波长精度高，读数稳定，具有自动调整“100”、调整“0”、四孔校正、自动扫描、自动绘图、打印及浓度计算等功能，广泛用于医学临床、无机分析、酶分析、药品检验、三废检测、环境保护、金属分析等等。
笔者是一名从事仪器维修的工程师，通过近十年来对723可见分光光度计的操作应用和实际维修，了解和总结了一些该型仪器的常见故障和维修技巧，在此列举一二。
故障一：仪器开机显示波长为320.0后，不进行波长扫描，而是显示Errl原因分析：仪器显示Errl表示仪器在能量检测过程中检测到的能量过低或能量检测不到。
可能的原因有：1.试样槽位置没有准确定位，挡住了部分或全部单色光；2.反射镜灰尘太多或发生霉变，导致反射光光强太弱；3.钨卤灯不亮或亮度不足；4.单色器能量低或光电管端部能量低，灵敏度差，输出信号小；5.前置放大电源正负15伏电压或前置放大电路本身故障。
故障解决程序:对于1、2两种情况,一般凭视觉即可看出,重新对试样槽定位、清扫反射镜即可排除故障。
而对于其它三种可能，则本着先易后难的原则，逐步排除：1. 检查滤光片和光路，一般情况下不应该有什么问题；2. 检查灯电源是否在10.5至11.0伏之间,不正常调整到正常值,如果钨卤灯不亮则更换钨卤灯；3. 检查前置放大电源正负15伏电压是否正常, 不正常则予以维修 (一般情况下3DD15容易损坏)。
4. 在开机显示320.0时检查前置放大CA3140的输出信号,若信号大于25毫伏则表明前置放大电路故障,维修或更换; 若信号小于25毫伏则表明:(1) 单色器能量低,重新调整。
（2）光电管端部能量低，更换光电管。
注意事项:在更换钨卤灯时：1．必须在关掉电源待整机冷却后进行；2．须戴手套，以免玷污钨卤灯的外壳；3．必须仔细上下调整钨卤灯的位置，使其光斑聚焦在入狭缝正中央故障二：0级光未找到，仪器显示Err3。
721 722 752分光光度计说明书
5.3故障分析故障现象故障原因排除方法1.开启电源开关后，仪器无反应。
1.电源未接通。
1.检查供电电源。
2.电源保险丝断。
2.更换保险丝。
3仪器电源开关接触不良。
3.更换仪器电源开关。
2.显示不稳定1.仪器预热时间不够。
1.保证开机时间20min。
2.环境振动过大，光源附近气流过大或外界强光照。
2.改善工作环境。
3.电源电压不良。
3.检查电源电压。
4.仪器接地不良。
4.改善接地状态。
3.调不到0% 1.没放黑体或者黑体位置不对。
1.正确放入黑体。
2.放大器坏。
2.修理放大器。
4.调不到100% 1.钨卤素灯不亮。
1.检查灯电源电路。
2.光路不准。
2.调整光路。
3.放大器坏。
3修理放大器。
5.浓度计算失准1.显示板坏。
1.修理或更换显示板。
目录1概况1.1仪器的特点和用途1.2主要规格和技术参数1.2.1仪器技术指标1.2.2仪器使用条件1.2.3仪器规格1.3仪器的工作原理1.4仪器的光学原理2.仪器的安装2.1附件备件的检查2.2仪器的工作环境2.3安装连接3.仪器的使用及操作方法3.1键盘的使用说明3.2仪器的使用4.仪器的维护5.仪器的调校和故障分析5.1灯的更换5.2波长准确度校验5.3故障分析1、概况1.1仪器的特点及用途特点：1.大容量样品室，（可以使用5mm-100mm的比色皿）2.对称光学性能的CT型单色器光路，更优的测光精度3.大屏幕液晶显示器（4位LCD）显示4.仪器自动调零、自动调满度，操作简单方便5.设计新颖的工程塑料外壳，适应任何实验室。
用途：仪器能在紫外、可见光谱区域对样品物质作定性和定量的分析。
该仪器可广泛地应用于医药卫生、临床检验、生物化学、石油化工、环境保护、质量控制等部门，是理化实验室常用的分析仪器之一。
LCD显示器和键盘，使得操作更具有人性化1.2 仪器的主要技术参数及规格1.2.1 仪器技术指标721 722（N/S）752（N）波长范围360nm~1020nm 325nm~1020nm 195nm~1020nm 波长准确度±3nm ±2nm ±2nm波长重复性 1.5nm 1nm 1nm光谱带宽6nm 5nm 4nm杂散光1.0%τ(在360nm处)0.5%τ(在360nm处)0.5%τ(在220、360nm处)透射比测量0.0%τ~199.9%τ0.0%τ~199.9%τ0.0%τ~199.9%τ吸光度测量0.000A~1.999A 0.000A~1.999A 0.000A~1.999A 透射比准确±1.0%τ±0.5%τ±0.5%τ透射比重复±0.5%τ±0.5%τ±0.5%τ稳定性≤0.5τ/3min≤0.5τ/3min≤0.5τ/3min 噪声0.5%τ0.5%τ0.5%τ亮电流≤0.5τ/3min ≤0.5τ/3min ≤0.5τ/3min 接收元件光电池光电池光电池5、仪器的调校和故障分析仪器使用较长时间后，仪器的性能指标有所变化，需要进行调校或修理，现简单介绍，以供参考。
721型分光光度计使用及波长的检测与校正
721型分光光度计使用及波长的检测与校正分析相关2010-09-28 06:59:17 阅读390 评论0 字号：大中小订阅/Detail.aspx?id=297492721系列分光光度计经搬运或长时间使用，都可能使仪器的波长产生误差。
为了使仪器能正常工作，遵照国家JJG178—1996可见分光光度计检定规程，本人总结出一套完整的对于波长误差的调校方法，具体介绍如下：一、光路调整将仪器电源开启，把波长盘调至580nm处旋转光量调节钮，使光量较大，打开比色皿槽盖，在槽内光门侧放一白纸，此时应在白纸上看到一长方形黄色光斑，且长方形边缘清晰，无杂色现象。
否则打开仪器后盖板，松动光源灯座，移动光源灯位置，使灯丝与光源入射光长圆形孔平行，不要造成入射光长圆形孔与灯丝成十字交叉型，以免影响通光量。
让光束通过透镜射向反射镜正中央，通过狭缝进入单色器，反复调整灯泡和灯座位置，使单色光呈现规则长方形，直至满意为止。
二、波长误差的调校只有在光路基本正常的条件下才能准确调校仪器波长。
1.按JJG178—1996规程，用不同波长的干涉滤光片（如420nm、550nm、650nm），对仪器进行测试。
当测试结果出现恒正误差，或恒负误差时，即在高低波长范围内的误差值恒为正，或恒为负，且三点数值基本相等，我们暂称这种现象为线性误差，此情况下调校比较容易。
打开仪器上盖板，松开波长刻度盘三个紧固螺钉，轻轻将波长盘向正或负转动误差值即可，再上好紧固螺钉，误差消除。
2.如用上述方法测试，在550nm结果准确，而在低波长段420nm处，出现正误差，在高波长段650nm 处出现负误差。
这种情况称之为非线性误差，此时整个光谱谱带被压缩了，调校此种非线性波长误差方法是，松开波长盘三个螺钉，正时针方向旋动波长盘是正负误差绝对值的1/4nm后，旋紧波长盘三个螺钉，然后旋动波长校准螺丝，使550nm准确后，在测试420nm或650nm点处，结果正负误差减小到规程要求值，仪器波长误差合格。
721分光光度计故障分析及处理
含体系推进、点检与监测信息化、全面润滑管理以及设备管 510091
理— ——TnPM 管理信息系统在内的一揽子解决方案，TnPM 推进
E-mail: shflibaowen@
中心是管理和技术密切结合的综合服务体系。
〔编辑 肖 佳〕
维护与修理
跈賮 设备管理与维修 2009 №4
缺陷，营造绿色企业，建立无忧工厂。
雷敦等。2007 年申请入阶评价的企业又不断增加。
目前，这一管理体系已经在中国的钢铁、冶金、石油、化工、
众所周知，先进的设备是企业进步的必要条件，而要有稳
机械制造、卷烟、铁路施工、汽车、电力、纺织、造纸等行业的几十 定、流畅、高效运行的设备，要建立起一个平稳、健康、安全无忧
例：首先将光源灯位置调好，在仪器进光闸门处放一张白纸， 一种情况的调整方法进行调整，即可获得很纯的黄色光斑。
观察光斑颜色和纯度。拧松仪器底板上光源灯系统的三个固
3.光斑靠仪器后盖一侧有一条很窄的绿色或其他色光，其
定螺钉，打开仪器左侧波长调整螺钉盖板，然后对故障进行调 余部分均为黄色
整。
反时针方向调整仪器左侧的准直镜调整螺钉各调左右，调
续调整，直到出现：①很纯的黄色光斑，说明光斑已经调好；②光 况的调整方法进行调整，即可获得很纯的黄色光斑。
斑的某一侧出现很窄的其他色光，再按下面的有关方法进行调
光斑调整好以后，再调整仪器波长，可使仪器性能达到最佳
整。通过这种方法调整后，光斑会比原来的略窄。
状态。一般情况下，只调整灯的位置，即可将光斑调整成黄色（波
家大型企业推广应用，取得显著成效。2003 年中国设备管理协 的企业，必须建立起科学、规范的管理体系。以设备为主线管理
会 TPM 委员会开始了 TnPM 的推进工作，建立了自己的网站， 体系—— —TnPM 是植根中国土地的自主创新管理体系，将为国
721型可见分光光度计稳定性超差的原因和修理
王治田等:721型可见分光光度计稳定性超差的原因和修理721型可见分光光度计稳定性超差的原因和修理The R eason and R epa ir of S tability E rror for 721V isible Spectrophotom eter王治田 李光玮(陕西省宝鸡市计量测试所,陕西宝鸡721000)摘 要:本文以笔者二十年从事理化分析仪器检定和修理的工作实践,从中总结了721型可见分光光度计稳定性超差的原因和修理方法,仅供同行们参考。
文中的烘烤除潮法用于受潮引起的仪器不稳定时,效果特别好。
关键词:分光光度计;稳定性超差;修理1 外电源不稳定的故障分析及维修图1 微电流放大器线路外电源不稳定主要表现为测量暗电流和光电流时指示表针产生阵发性摆动。
产生此现象的原因有两个:一种情况是仪器没有配置交流稳压器,由于工厂企业内部大电器的频繁开关,造成局部电网不稳,此时可用万用表认真仔细地检查外电源稳定性,如发现外电源高于240V 或低于200V,或者外电源瞬间变化量大于5V,则应考虑配置交流稳压器。
另一种情况是仪器配置了交流稳压器,但交流稳压器输出电压不稳定,造成仪器稳定性超差。
此时应考虑更换新的交流稳压器。
2 暗电流不稳定的故障分析及维修暗电流不稳定主要表现为关上光门(光电传感器不受光)时,表头指针在零位附近摆动或严重飘移。
暗电流的不稳定,也会明显的引起光电流的不稳定。
问题出在微电流放大器部分(电路见图1)。
721型可见分光光度计采用G D -7型真空光电管作为光电转换元件。
为了测量微弱的光电流变化,放大器以结型场效应管3DJ6F (BG 12)作为输入级,以发挥其高输入阻抗和低噪声的优点。
该级选取了另一个与BG 12相匹配的结型场效应管BG 13作为恒流源,因此该级实际上是一个源极跟随器。
由于两管特性匹配,偏置对称,所以BG 13能有效地消除BG 12栅-源电压失调漂移。
G D -7型光电管由于结构和工艺上的原因,在近紫外或近红外的光谱灵敏度往往较低,因此,在微电流放大器的线路中采用运算放大器A 2(F007)作为灵敏度变换级。
721型分光光度计操作维护规程
GYEM QW 22/004 721型分光光度计操作维护规程1 仪器简介1.1 仪器名称：分光光度计1.2 仪器型号：721型1.3 出厂编号：952133、84111941.4 本站编号：Y007、Y0081.5 制造商：上海航空测试所、上海第三分析仪器厂1.6 购置日期：1995.2、1987.71.7 主要技术指标：波长范围：360～800nm波长精度：360～600±3nm，600～700±5nm，700～800±8nm。
2 操作步骤2.1 在仪器尚未接通电源时，电表的指针必须位于“0”刻线上，若不是，则可以用电表上的校正螺丝进行调节。
2.2 接通电源，打开比色皿暗箱盖，选择需用的波长及灵敏度，调节“零点”，盖上暗箱，旋转调“100%”电位器使电表指针到满度附近，然后打开暗箱，使仪器预热20分钟。
2.3 放入样品溶液，读出表头读数，并及时记录。
2.4 测定完毕，依次关上仪器及稳压器电源开关，并切断电源。
2.5 保持仪器清洁，罩上仪器罩，填写使用记录。
3 注意事项3.1 使用本仪器前，使用者应该首先了解本仪器的结构和工作原理，以及各个操作旋钮的功能。
3.2 在未按通电源之前，应该对于仪器的安全性进行检查，电源线接线应牢固，通地要良好，各个调节旋钮的起始位置应该正确，然后再接通电源开关。
3.3 放大器灵敏度有“五档”，是逐步增加的，“1”最低，其选择原则是保证能使空白档良好调到“100”的情况下，尽可能采用灵敏度较低档，这样仪器将有更高的稳定性，所以使用时一般置“1”，灵敏度不够时再逐渐升高，但改变灵敏度后须按2.2重新校正“0”和“100%”。
4 仪器的维护保养4.1 仪器应安放在干燥的房间内，放置在坚固平稳的工作台上。
4.2 仪器室内照明不宜太强，热天时不能用电扇直接向仪器吹风，防止灯泡灯丝发光不稳。
4.3 为确保仪器稳定工作，电压波动较大的地方，220V电源要预先稳压，即使用220V稳压器。
721分光光度计使用中的常见故障及解决方法
光 电流不稳 定 ， 指仪 器 在 １０ 是 ０ ％处 ， 值 不 稳 定 的 示 现象 ， 时仪器 的遮 光 门处于 打开状 态 ， 电倍 增 管处 在 这 光
单色光照射下。排除这一故障， 要首先看 暗电流下示值
是否 稳定 。如果 暗 电流 稳 定 ， 这 一故 障可 能 是 如 下 几 则
（） ２无法调整到 １ ％。这种故障可分 为两种情况 ： ０ ０
一
原件因受潮发生性能下降， 此时只需要长 时间开机并更
换暗 室 中的干燥 剂 ， 要 时 可 以把 暗室 打 开 用 电 吹风 吹 必
种是光 源灯 不亮 而 引起 的 ， 一种 是 光 源 灯 亮但 明 暗不
可调而 引起 的 。下 面我们 分 别就这 两 种情况 进行 讨论 ：
许 建 军 朱 茜 李 博 孔 小平 丁峰 元
（ 河南省计量科学研究院 ， 河南 郑州 ４００ ） ５０８
摘 要： 自从 朗伯 一比尔定律发现以后 ， 多科学家便随之研制了适合各 种用途的不 同类型 的分光光度计 。７ １ 很 ２ 型分光光 度计作为其 中～员 ， 以结 构
简单 、 成本低廉 、 价格便宜而得到广泛的应用 。 关键词 ：２ 分 光光度计 ； ７１ 故障； 解决方法
许建 军等：２ ７１分光光度 计使 璃 中的掌见 故障及醒 决方 法
７ １分 光 光 度 计 使 用 中 的 常 见 故 障 及 解 决 方 法 ２
Ｃ ｍｍｏ ａ ｌ ｎ ｏｕｉｎ ｆ ７ １Ｓ ｅｔ ｐ ｏｏ ｔｒ ｏ ｎＦ ｕｔ ａ ｄＳ ｌｔ ｓｏ ２ ｐ ｃ ｏ ｈ ｔｍｅｅ ｓ ｏ ｒ
光 电流不稳定。下面对每种情况进行仔细分析。
暗 电流不稳 定 ， 是指 仪器 在调 零状 态下 ， 示值 不稳 定
721型分光光度计的常见故障分析及处理_韩勤
故障现象 5: 仪器在测定过程中 100% 处经常变 化:
( 1) 光源不稳定, 可根据仪器的结构及电路原理 图测量各输出端的工作电压。
( 2) 光电管暗盒前的光门未完全开启, 形成光束 未完全进入暗盒, 入射光随光门顶杆的晃动而变动。 只要拆下比色室部件, 对光门顶杆和光门进行调节 和修理即可排出故障。
一、电路部分故障
故障现象 1: 仪器开机后, 光源灯不亮 ( 1) 检查保险是否烧坏。更换一只 015A 保险。 ( 2) 光源灯损坏。打开后盖, 用万用表进行测量 并更换一只 12V25W 的光源灯。 ( 3) 光源灯两端无电压输入, 测量钨灯稳压电路 板各输出 端的电压是否 正常。一般 为 3DD15A 大 功率三极管击穿, 或 F 004 运算放大器等元件损坏。 故障现象 2: 光源 灯亮, 但亮度 已超过 正常范 围, 调 100% 电位器不起作用。 ( 1) 钨 灯稳压电路 中的 3DG12C 三极 管击穿。 用万用表检测并更换。 ( 2) 调 100% 的 2K2 多圈电位器绕线断开引起 短路, 拆下电位器进行修理或更换。 故障现象 3: 开机后, 电表指针偏向左边, 调零 位粗、细调电位器均无效: ( 1) 检查稳压电路板, 测量供给运算放大器用的 ? 12V 电压、调零电位器用的 ? 017V 电压是否存 在。 ( 2) 故障来自微电流放大的部份, 微电流放大部 份的 F004 运 放 损 坏 或 两 只 3DJ6F 场 效 应 管 损 坏。 ( 3) 粗、细调零电位器损坏或接触不良, 拆下后 进行清洗和修理。
721型可见分光光度计波长超差的原因及调修
相应的故障 。然后系统进行出错报警 。 点击运行广播发射机后进入发射机界面 (界面图略 )。
4 结束语 本系统是为方便快捷的检测发射机微控制器是
否出现故障而研制的 ,上位机负责人机交互 ,整个测 试过程的处理等工作 , LabV IEW 最大的优势就在于测 控系统的开发 ,因为它不仅提供了几乎所有经典的信 号处理函数和大量现代的高级信号分析工具 , 而且 LabV IEW 程序还非常容易和各种数据采集硬件集成 , 可以实现 PC 机与单片机的串口通信更为简捷的方 法 ,同时它的图形式编程更易理解 ,功能强大 ,相信它 将继续引领测试测量行业更好的发展 。
4结束语本系统是为方便快捷的检测发射机微控制器是否出现故障而研制的上位机负责人机交互整个测试过程的处理等工作labview最大的优势就在于测控系统的开发因为它不仅提供了几乎所有经典的信号处理函数和大量现代的高级信号分析工具而且labview程序还非常容易和各种数据采集硬件集成可以实现pc机与单片机的串口通信更为简捷的方法同时它的图形式编程更易理解功能强大相信它将继续引领测试测量行业更好的发展
在深入分析了以上四个因素后 ,我们可以在实际 测量中 ,更加有效地降低这些因素对测量的影响 ,从 而有效地提高测量的准确度 。
作者简介 :刘进 ,男 ,助理工程师 。工作单位 :成都市计量监督检定测试 所 。通讯地址 : 610021 成都市东风路北二巷 5号 。 收稿时间 : 2007 - 09 - 05
该滤光片的标准值 ,此时表头指针偏离 50%。然后调
节仪器左侧准直镜调节螺丝使表头指针指向 50%。
调完后将锁定螺母锁紧 (转动锁定螺母时千万不能让
调节螺丝跟着动 ) 。最后用干涉滤光片分别在各波长
段进行检定 ,如还有均匀误差存在则配合均匀误差超
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
721分光光度计电路部分维修方法
朱华增
(黑龙江省双鸭山市技术监督局,双鸭山市155100)
本文以721分光光度计出现的一典型故障为例,根据故障产生的现象,对电路的特点做一简要介绍,据此分析故障发生的原因及位置。
这样有利于尽快找到问题所在,对分析、修理电路部分故障有一定的参考作用。
现象:打开电源开关后光源灯(钨灯)不亮。
根据这一现象,首先检查光源灯是否烧坏,如果没有烧坏可继续在供电电路上查找。
先测量滤波电容C7及钨灯两端电压(将灯取下测),发现C7两端电压正常而钨灯没有电压,判断是钨灯稳压电源的故障。
为了确认这故障有时需测电流,如有电压无
电流,即/虚电0(实为调整管3DD15A 未导通,相当于一高阻),确认故障存在。
钨灯稳压电源是一串联调整式稳压电路(见图1),为了更精确地控制电源稳定性,比较放大环节采用中运放5G23为放大器,调整管为3DD15A 。
这样的电路形式既能提供较大的工作电流,又能稳定地调整输出电压,使光源灯的亮度保持稳定。
根据这一现象检查电源板上的各三极管,经查BG10(3DG12C)损坏。
用3DG13D 代换后光源灯仍不亮,继续检查电源板其他三极管均正常,后将比较放大器5G23集成块用F004代替后光源灯亮了,继续检查又发现以下反常现象
:
(1)旋转灵敏度旋钮由4到1转动时,光源灯逐档变亮。
(2)旋转/100%0调节钮钨灯亮度反应不灵敏。
(3)指针向左打满致使暗电流调节钮无反应。
根据产生的现象分析,光源灯亮,表明钨灯稳压电源板基本正常,而灵敏度调节电路是在放大电路板上,正常的仪器在调灵敏度时,不会影响光源灯的亮度,从它们之间的联系入手进行查找,能够控制光
源灯亮度的是稳压电源板的5G23,而其调节的基准又取自于放大器稳压电源的+8V 。
在721光度计中有两部分稳压电路:即(1)光源灯可调稳压电路,输出3.5V~11.5V 可调,起到即稳压又能调节灯亮度的作用。
(2)放大器稳压电路,包括?12V 为两个运算放大器5G23的正负电源、?8V 为放大器前置级对称电源、?0.7V 供放大板中的运算放大器(调
使用与维修
零用)。
+8V除兼做光电管工作电压以外,为了稳定的控制灯的亮度,还用来供钨灯稳压电源建立基准之用。
通过串入的R15、W1、R16、W2四个电阻(见电路图1)组成分压电路,调节W2的分压大小来调节光源灯的亮度。
而且5G23的?12V工作电源也是取自于放大器稳压电源,由此考虑放大器稳压电路的好坏直接影响钨灯稳压电源板的正常工作。
经查是由于供电的异常造成,顺迹检查放大器稳压电源电路板,发现此板中多个元件损坏,分别是BG4(3DG6D)、BG5(3CG10C)、BG1(3DJ6F)、BG8 (3DJ6F)(请参阅放大器稳压电源电路)。
综合分析上述现象,是由于放大器电源电路故障引起的,由于电源供电的不正常,而出现了以上多种异常现象。
将以上损坏的元件用同型号的三极管更换后仪器恢复正常。
大功率管3DD15A的损坏也能产生光源灯不亮的现象。
其他经常产生的现象,如调/00、/100%0电位器因磨损造成不稳定、跳针最为常见,只需更换或修复电位器即可。
另一种调零失控的原因是放大板中BG12、BG13(参阅放大器部分电路图)损坏,造成5G23的2脚电位偏离,正常电位应在0V上下。
BG12损坏后,指针向右打满度;BG13损坏后,指针向左打满度。
这两种调/00的故障区别是(1)因电位器磨损,一般产生指针不稳定、跳动居多;(2)因BG12、BG13损坏后,指针向左或向右打满刻度而不可调。
用/悬镜法0测量平板平面度
高建平
(无锡市计量测试中心,无锡214031)
用自准直仪测量平板的平面度,由于自准直仪本身有一定长度(约200mm),如果把带有反射镜的桥板放在自准直仪的正前方,则自准直仪本身占去的部分就测不到,造成被测截面少测一段。
一般介绍把自准直仪架到被测平板的外面来测量,但需把桥板的侧面靠在一直尺上,以控制桥板移动的方向,保证从反射镜反射回来的像,在视场中上下方向处于同一位置。
而且把自准直仪架在平板的外面,很难保证被测平面与自准直仪的底面保持平行,即找/像0比较困难,有时在近处/像0比较亮,而到远处/像0就越来越淡,甚至消失。
同时无法保证在整个测量过程中,被测平板与自准直仪不发生相对变动,所以这个方法有很多不便。
用自准直仪测量平板的平面度,最好把自准直仪放在被测平板的测量平面上,为了解决自准直仪占用位置的问题,可采用/悬镜反射0法,如图所示:当要测量e1e5截面时,可把桥板和自准直仪平行安放,自准直仪处于被测截面内侧。
桥板上的反射镜悬挂着处于自准直仪的正前方(使用专用反射镜),测量位置可以从e1测到e5。
这样既解决了自准直仪占位的问题又达到了仪器置于被测表面的目的。
可方便地测出各截面的直线度,最终计算出被测平
板的平面度。
使用与维修。
