初探广域继电保护及其故障元件判别问题
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策继电保护是电力系统中用于诊断和处理系统故障的重要设备。
继电保护故障诊断及处理对策是指在继电保护装置发生故障时，如何快速准确地判断故障原因，并采取相应的措施修复故障，以保障电力系统的安全稳定运行。
以下是继电保护故障诊断及处理对策的一些常见方法和步骤。
对于继电保护装置的故障诊断，可以采取以下步骤：1. 观察继电保护装置的状态指示灯和显示屏，判断是否有异常。
如果有异常，应及时记录下来。
2. 检查继电保护装置的电源供应是否正常，如电源开关、电源线路是否正常连接。
如果电源供应异常，及时修复或更换电源。
3. 查看继电保护装置的接线端子和连接线路是否有松动或断开的情况。
如果有，应及时重新固定或接好连接。
4. 使用专用检测仪器对继电保护装置的输入输出信号进行检测，观察是否正常。
如果信号异常，应进行相应的调整或更换相关元件。
5. 对于数字化继电保护装置，可以通过电脑软件进行故障诊断，查看故障报警和运行记录，分析故障原因。
根据故障代码和报警信息，进行相应的排查和修复。
1. 判断继电保护装置是否可以继续使用，如果不能使用，则应立即切断该装置的电源，并做好标识，待修复后再重新启用。
2. 根据故障现象和诊断结果，确定修复措施，如果是软件故障，可以尝试重新加载或更新软件；如果是硬件故障，可以更换损坏的部件或整个继电保护装置。
3. 进行故障修复时，应先将系统切除，并采取相应的安全措施，如设立临时接地、断电、停线等，以确保修复过程中不会给系统和人员带来更大的危害。
4. 在修复完成后，应进行相应的测试和调试，确保继电保护装置的性能和功能恢复正常。
继电保护故障诊断及处理对策的目的是尽快恢复继电保护装置的正常运行，以保障电力系统的可靠性和安全性。
在实际操作中，应根据具体情况采取相应的方法和措施，并及时记录和报告故障情况，以便后续分析和改进。
分区域广域继电保护的系统结构与故障识别
分区域广域继电保护的系统结构与故障识别为了实现针对广域继电保护（wide area protection，WAP）脱离理论，走向现实应用，继而相应的提出了有关广域继电保护的相关算法，同时通过类蜂窝结构来实现现实中继电保护，并应用相关系统结构优化的特点，提出了全新的系统结构，即为将区域电网分布集中进行保护的方式，本文主要针对该方法进行相应的研究及探讨。
标签：电力系统；广域继电保护；系统结构1 广域后备保护系统结构1.1 广域电网的分区域体系对于广域继电保护最为重要的核心部分是，作为保护电网不受其他因素的影响，维持电网工作正常起到十分重要的作用，其可以针对电网中的同步测量信息进行有效的保护，同时通过计算机对众多的信息进行识别、融合，处理速度较快，通过简单的逻辑配合来保证整个系统的稳定性，保护效果较为优秀。
但其目前也存在一定的问题，包括以下几点：（1）主保护控制范围较小，尽管反应速度较快，但是其无法进行良好的预测。
（2）保护范围较小，无法针对全部系统进行有效的维护。
（3）相对来说系统适应能力不足，安装过程中容易出现因安装不当造成电网的非正常故障的情况出现。
（4）以及对于后期系统保护的缺失，切除系统故障单元，保证系统稳定，但对于切除单元后无法持久进行工作，容易导致出现其他元件出现问题。
因此对于广域继电保护系统来说，将众多的信息进行融合并不是越多越好，为了实现对于全电网的广域继电保护，需要构建合理的区域范围，从而通过实现对广域范围内的信息进行合理的融合，进一步提高继电保护的能力，对于电力系统来说这不仅是以后发展的方向，也可以满足现有水平下将大部分广域继电保护原理更好的应用到现实中，而对于广域保护的观念现如今主要有以下几点：①主要针对电网安全性能，提升“第一道防线”整体安全性，同时可以体现出其承担的任务有一定的限制。
这种限制，一般情况下是针对电网的初层保护，这样可以有效地起到开始保护作用。
②对于广域继电保护决策中心来说，只需要靠近故障点，通过灵敏度较高的保护信息进行相应的故障解决，但是一旦保护系统汇集了全网所有的信息，将会造成无法及时提取出相应游泳的信息，造成提取困难。

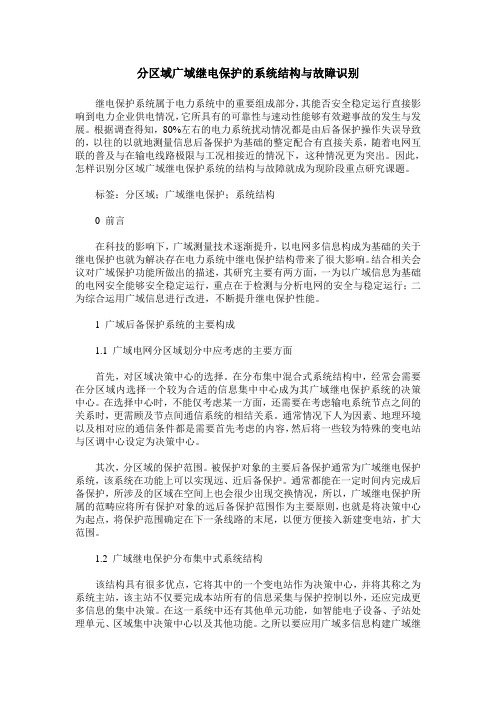

分区域广域继电保护的系统结构与故障识别_0
分区域广域继电保护的系统结构与故障识别继电保护系统属于电力系统中的重要组成部分，其能否安全稳定运行直接影响到电力企业供电情况，它所具有的可靠性与速动性能够有效避事故的发生与发展。
根据调查得知，80%左右的电力系统扰动情况都是由后备保护操作失误导致的，以往的以就地测量信息后备保护为基础的整定配合有直接关系，随着电网互联的普及与在输电线路极限与工况相接近的情况下，这种情况更为突出。
因此，怎样识别分区域广域继电保护系统的结构与故障就成为现阶段重点研究课题。
标签：分区域；广域继电保护；系统结构0 前言在科技的影响下，广域测量技术逐渐提升，以电网多信息构成为基础的关于继电保护也就为解决存在电力系统中继电保护结构带来了很大影响。
结合相关会议对广域保护功能所做出的描述，其研究主要有两方面，一为以广域信息为基础的电网安全能够安全稳定运行，重点在于检测与分析电网的安全与稳定运行；二为综合运用广域信息进行改进，不断提升继电保护性能。
1 广域后备保护系统的主要构成1.1 广域电网分区域划分中应考虑的主要方面首先，对区域决策中心的选择。
在分布集中混合式系统结构中，经常会需要在分区域内选择一个较为合适的信息集中中心成为其广域继电保护系统的决策中心。
在选择中心时，不能仅考虑某一方面，还需要在考虑输电系统节点之间的关系时，更需顾及节点间通信系统的相结关系。
通常情况下人为因素、地理环境以及相对应的通信条件都是需要首先考虑的内容，然后将一些较为特殊的变电站与区调中心设定为决策中心。
其次，分区域的保护范围。
被保护对象的主要后备保护通常为广域继电保护系统，该系统在功能上可以实现远、近后备保护。
通常都能在一定时间内完成后备保护，所涉及的区域在空间上也会很少出现交换情况，所以，广域继电保护所属的范畴应将所有保护对象的远后备保护范围作为主要原则，也就是将决策中心为起点，将保护范围确定在下一条线路的末尾，以便方便接入新建变电站，扩大范围。
1.2 广域继电保护分布集中式系统结构该结构具有很多优点，它将其中的一个变电站作为决策中心，并将其称之为系统主站，该主站不仅要完成本站所有的信息采集与保护控制以外，还应完成更多信息的集中决策。
继电保护故障查找方法分析
继电保护故障查找方法分析[摘要]随着电力系统的发展，人们对于电网的运行安全性的要求越来越高，继电保护装置作为电网安全的第一道关卡，应该引起有关部门和技术人员的重视。
下文中笔者将结合自己的工作经验，对继电保护故障的有关问题进行分析，文中笔者将从继电保护常见故障、继电保护中常见的几种故障查找方法研究等几个方面，谈谈如何对继电保护故障进行查找。
【关键词】继电保护；故障；查找方法；分析一、继电保护常见故障就目前继电保护的故障的发生情况来看，一般来说可以将其故障分为以下几种，第一，产源故障，也就是说继电保护装置在生产过程中的质量问题引发的应用故障，由于继电保护装置的是一种技术性产品，所以应该加强对生产过程的管控。
第二，整定故障，也就是说在继电保护装置使用前，对其相关参数和运行状态进行设定不当而引发的运行故障，这种情况一般是由于工作人员的问题导致的。
第三，管理故障，也就是说在运作中对继电保护装置的管理和维护的不当极易导致其硬件受损，从而引发安全故障。
二、继电保护的常见故障查找方法1、替代法也就是在继电保护装置产生故障后，用一个新的正常元件来替代有可能产生故障的元件，并通过对其运行状态的对比，来分析该元件是否是故障的发生位置。
这种方法的最大的特点在于能够较准确和迅速的查找出故障的发生位置，但是值得注意的是，要保持先后元件的运行状态的一致，否则对比结果将失去参考价值。
2、短接法所谓短接法，就是通过对现有的继电保护装置运行线路中的一段距离进行短接线入的方式，来切换该回路中的各种运行状态，以达到检验的效果和目的。
在这个过程中，可以实现的继电保护故障的查处形式主要有电磁锁失灵、切换继电器误动以及开关接点情况等。
3、参照法所谓参照法，就是通过对现有的系统的运行参数和标准参数的对比情况，来分析和判断继电保护装置的故障形式以及位置，并对有可能存在问题的部位进行测试，以判断预想数值和实际数值之间的差距。
3.1首先，可以通过对现有的回路进行改造的方式，来更换运行设备，并观察二次接线的运行状况，来参照相同设备的运行状况是否异常。
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策继电保护是电力系统中的重要组成部分，主要用于检测和保护电力设备免受电力系统故障的损害。
在实际运行中，继电保护也可能存在故障，导致保护动作或失灵。
继电保护故障诊断及处理对策非常重要，本文将介绍一些常见的继电保护故障诊断方法和处理策略。
继电保护故障诊断的基本方法有以下几种：1. 可见光检查：通过目视检查继电保护设备和相关连接线路的外观情况，如是否有明显的破损、松动或氧化等，以确定是否存在故障。
2. 测试仪器检测：利用专业的测试仪器对继电保护设备进行检测，如接触电阻测试仪、绝缘电阻测试仪等，以测量继电保护设备的接线和绝缘情况。
3. 数据分析：通过收集和分析继电保护设备在工作中产生的各项数据，如电流、电压、频率等，以发现异常情况和故障现象。
针对不同的继电保护故障，可以采取不同的处理对策：1. 继电保护设备失灵：如果继电保护设备完全失灵，即无法进行保护动作，可以通过更换故障设备或修复故障设备来解决。
2. 虚警保护动作：虚警保护动作是指继电保护设备错误地判断存在故障并进行保护动作。
对于虚警保护动作，可以通过调整设备参数、提高设备抗干扰能力或更换故障设备来解决。
3. 误差过大：继电保护设备存在误差过大的情况，即无法准确判断电力系统的故障。
对于误差过大的情况，可以通过校准设备或更换精度更高的设备来解决。
4. 过载保护失效：继电保护设备在过载情况下无法动作，导致设备受损。
对于过载保护失效的情况，可以通过调整设备参数或增加负载削峰措施来解决。
5. 通讯故障：继电保护设备之间的通讯故障可能导致保护动作不准确或失灵。
解决通讯故障可以通过检查通讯接口、更换通讯设备或重新配置通讯参数来实现。
继电保护故障诊断及处理对策是维护电力系统正常运行的重要环节。
通过合理的故障诊断方法和处理对策，可以及时发现和解决继电保护故障，保障电力系统的安全稳定运行。
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策摘要：目前，随着人们经济水平的逐步提高，能源系统的安全稳定运行越来越受到重视。
在此过程中，正确诊断继电器保护缺陷并提出有针对性的措施显然非常重要。
如果电厂不注意此问题，将无法实现电气系统高效运行的预期目标，本文分析了其工作情况，重点讨论了与电厂安全继电器故障诊断和处理相关的问题。
关键词：继电保护；故障诊断；处理对策继电保护的质量与电气系统的整体功能密切相关，直接影响电气系统功能的安全性和稳定性。
继电保护装置可反映电源的运行状态，查找运行状态异常的设备，停止供电系统的故障，将故障对供电系统的影响降至最低，因此，探索继电保护的故障与维护技术具有重要的现实意义。
1电厂继电保护常见缺陷分析1.1开关错误1.1事实上，电力系统运营商一般选择控制配电盘来完成供电链路的运行。
在继电保护实现自动化之前，一般要求工作人员根据实际情况设置保护装置，以满足开关、管道和熔断器的基本要求。
能源部门经常打开和关闭发电厂入口柜的负荷开关。
在实际应用过程中，电气工人直接用配电变压器将负荷开关和保险丝固定在进气室上，这种设置模式允许发电厂在接管装置位置发生故障时跳过液位，导致大规模断电，并使情况恶化。
1.2操作故障在运行过程中，如果电压互感器存在接触问题，会承受过大的电压而导致故障。
读取零序电压的比率计数器通常是短路和短路问题的主要原因。
如果电路负载长期降低，可能导致电流互感器短路故障。
1.3微机继电器误差电源与微机传输装置的运行密切相关。
如果电源不工作，将对设备的运行状态产生重大影响。
如果电源指示灯不满足要求，则电源的输出电压将呈现明显的下降趋势。
当向下有多个值时，会缩短当前充电时间，或降低参考值的稳定性，这些问题会严重影响微机传输装置的继电保护功能，甚至影响微机继电器的逻辑判断错误。
静电因素。
如今，电气设备的部件已得到改进和优化，电气设备部件的焊接接头和导体之间的距离趋于缩短。
微机继电器会积聚大量静电粉尘。
继电保护分区域广域的系统构造及问题辨别
继电保护分区域广域的系统构造及问题辨别
王 娴
广东 电网公司韶关供电局 广东韶关
５ １ ２ ０ ２ ６
但 由于集成式 继 电保护 系统受硬 件性能 的影 响大 ， 就 我国 目 前 Ｉ 摘要 】 随 着我国社会经济的发展 ， 科技 水平的提 高， 互联 网的应 用 与稳定 。 规 模的不断扩大， 人 们对电力的需求日益增加， 在取得 巨大成就 的同时出现 科 技水平来说难 导致 其反应 的速度 慢忙 ， 所需 时间长 ， 加上设 备老 化问题 严重 ， 这些都 使系统的正常高效运 行受到影响 。 （ ３ ） 继 电系统适应 能力不足 ： 继 电系统适应 电力运转 方式 的能 力弱 ， 不能够及 时高效地 对出现的 故障和 问题 进行处 理， 此外 由于其反应速 度 的减慢 和安装不 当等 因素都 会使电网的正常运行 受阻 。 （ ４ ） 继 电系统 缺乏后 期系统保 护 ： 切 除发 生故障 的零 部件从 而确 保 系统 的正常运转是 继 电系统工作 的原 理 。 但是 故障部 件切除 之后 ， 很 难 进行对其 后期的保 护工作 ， 有时 还会 因为 切除了故 障元 件而使其 他正常 工作的零 件出现异常状况 ， 最终可能导致 整个系统 处于瘫 痪状态 。
总的来说 就是 保护 的范 围太窄 ， 不能 对整体 系统进行 良好 的维护 ， 最终 对电网的正常运 行造成影 响。 （ ２ ） 后备 保护运转速 度慢 ： 后备 保护是 指对系统 进行实时控 制和管 理的工作 ， 它旨在化解危 机 ， 使 电网始 终处 于正常运 行的工作状 态下。 但 是在继 电系统 的结构 中， 后备保护所 要保护的范 围 长时 间处 于高负荷 各 区域 的远程 保护 得 到高效 的运 用 ， 从 而能 够做 到保证 整 个系统 的安 全与稳定 。 信息汇 总时一定要确保 数据输 入的正确 ， 决策中心也应该 加 强与分 区域 之间的联 系， 确认数 据是 否正确 ， 防止 出现 因数 据 问题 而 出 现决策失误的情况 ， 综合识 别的可信度 ， 从而保障可执 行度更高。 （ ３ ） 继 电保护 系统的 自我识 别 。 继 电保护 系统的 除了要进行人 为的
分区域广域继电保护的系统结构与故障识别 李泽鹏
分区域广域继电保护的系统结构与故障识别李泽鹏摘要：离线整定固定定值是传统继电保护主要的工作模式，此种工作模式在目前较为复杂的电网系统来说已经不能很好地发挥工作成效。
基于此就诞生出了分区域广域继电保护系统，该系统有更好的故障识别能力，可以更好服务于我国电网系统的发展。
本文主要分析了分区域广域继电保护的系统结构和故障识别相关内容，目的是进一步完善故障识别措施，更好服务于我国电网行业的发展。
关键词：广域继电保护；分区域；系统结构；故障识别社会经济的不断发展，使得人们生活质量有了明显提升。
与此同时，生活和生产用电量也越来越高，基于此就需要不断升级并完善电网系统，确保电力系统运行的稳定性与安全性。
继电保护作为电网系统非常重要的组成部分，可及时识别电网系统中存在的故障问题，能极大降低故障引发的损失。
1分区域广域继电保护系统结构分析1.1分区域广域继电保护系统集中式结构集中式结构作为分区域广域继电保护系统的结构类型之一，该结构中将终端设备安装在变电站所有的测量点上，每个变电站或者多个变电站可以构成一个区域主站，在区域主站上设置中央单元。
该结构中终端设备的主要作用是简化处理信息并对安装点模拟量信息和开关量信息进行采集，并结合接收命令确定是否进行开关的跳、合操作[1]。
1.2分区域广域继电保护系统分布集中式结构广域继电保护系统结构受广域电网分区域的影响。
立足变电站角度进行分析，分布式信息采集和控制模式是变电站各间隔IED采取的主要模式。
立足区域集中决策分析，分布式模式为各变电站处理单元采取的主要模式。
集中式模式是决策中心方面采取的主要模式。
由此可见，在广域继电保护系统结构模式中呈现出了多个模式结合的特征，该特征与电网分区域划分后形成的格局相适应。
广域继电保护系统中智能电子设备IED作为最主要的系统结构，信息采集功能和断路器操作执行功能是该设备的主要作用，所谓信息采集对象主要包括电压互感器测量信息、电流互感器测量信息、断路器状态信息等。
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策继电保护是电力系统中不可或缺的一部分，其主要作用是在系统发生故障时，及时地将故障部位隔离并保护系统不受损坏。
但随着电力系统的复杂化和发展，继电保护出现故障的概率也越来越高。
下面将对继电保护故障的诊断和处理对策进行探讨。
1.检查继电保护装置接线继电保护装置的接线出现问题是导致其故障的较为常见的原因之一，因此排除接线故障是首要任务。
具体操作可通过以下步骤进行：首先拆卸继电保护的蓝色盖板，然后检查继电保护的接线是否正常，包括电压、电流、接地线路、Trip线路等。
如果接线出现问题，应该及时更换。
如果接线正常，却仍然出现故障，那么接下来要检查继电保护装置的内部元器件。
这需要对继电保护进行拆卸，检查元器件的质量和工作状态。
元器件包括电容、电阻、变压器、快速开关等。
如果有元器件损坏或工作不正常，需要及时更换。
3.检查二次回路如果前两步还未解决问题，问题可能出现在二次回路上，包括CT和PT等元器件和线路的故障。
可以通过二次回路进行测试，排除问题。
另外，还可以检查二次回路的接法是否正确，是否出现松动或短路等问题。
继电保护装置的软件也可能出现故障，导致其工作不正常。
这时可以通过调试软件来诊断问题，如果软件损坏需要重装。
对于继电保护装置的接线和元器件，需要定期检查和维护。
特别是对于接受振动和其他外力影响较大的设备，需要更加关注，避免在使用过程中出现故障。
2.系统地测试和调试继电保护装置系统地测试和调试继电保护装置是很重要的步骤。
一旦发现装置存在问题，应尽快进行维修或更换，避免在实际应用中出现问题。
另外，还可以利用一些检测工具来检测继电保护装置的工作状态，确保其正常运行。
3.修复继电保护软件如果继电保护装置的软件出现问题，可以考虑对其进行修复。
维护人员可以通过使用软件补丁、升级、重装等方式，修复软件出现的问题。
同时，也要保证使用的软件需要是合法有效的，避免使用低价或盗版软件。
4.设立故障警报和保护机制设立故障警报和保护机制可以有效地避免继电保护装置的故障。
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策【摘要】继电保护在电力系统中扮演着至关重要的角色，它能够及时准确地对系统中出现的故障进行诊断和处理，保障电网的安全稳定运行。
本文围绕继电保护的故障诊断及处理对策展开讨论，首先介绍了继电保护系统的整体概况，包括其组成结构和工作原理。
接着深入探讨了故障诊断的原理和方法，以及针对不同故障类型的处理对策。
通过分析常见的故障案例，总结了保护功能测试的方法和重要性。
探讨了继电保护故障诊断及处理对策的重要性，提出了未来发展方向，并对全文进行了总结。
该文章为读者提供了继电保护相关知识和技术，有助于加深对电力系统保护的理解和掌握。
【关键词】继电保护，故障诊断，处理对策，系统概述，原理，案例分析，保护功能测试，重要性，发展方向，总结1. 引言1.1 继电保护故障诊断及处理对策继电保护是电力系统中非常重要的组成部分，它的功能是在电力系统发生故障时，迅速地切除部分或全部故障区域，以保护电力系统的安全运行。
继电保护的正确性和可靠性对于电力系统的稳定运行至关重要。
在实际运行中，继电保护系统可能出现各种故障，例如误动作、漏动作、延时等问题，这些故障如果不及时发现并处理，可能对电力系统产生严重的影响。
对于继电保护的故障诊断和处理对策至关重要。
通过对继电保护系统概述、故障诊断原理、故障处理对策、常见故障案例分析以及保护功能测试方法的研究和探讨，我们可以更好地了解和掌握继电保护系统的工作原理和运行机制，从而提高故障诊断的准确性和效率，确保电力系统的安全稳定运行。
在未来的发展中，我们可以通过引入新的技术手段和方法来进一步提高继电保护系统的性能和可靠性，使其能够更好地适应电力系统的发展和变化，确保电力系统的安全稳定运行。
继电保护故障诊断及处理对策的重要性不可忽视，只有不断地进行研究和改进，才能不断提升电力系统的安全性和可靠性。
2. 正文2.1 继电保护系统概述继电保护系统是电力系统中的一个重要组成部分，其作用是在电力系统发生故障时及时检测故障并采取相应的保护措施，以保障电力系统的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初探广域继电保护及其故障元件判别问题
【摘 要】随着我国科学技术的进步，电网建设规模不断扩大，继电保护所
获取的性能及应用优势在电力系统建设运行及管理中显得尤为重要。然而传统的
继电保护已跟不上电网建设的发展步伐，至此，广域继电保护为我国电网建设的
发展提供了可靠的保障。本文就传统继电保护中存在的问题进行了分析，并对广
域继电保护故障元件的判别原理及办法进行了探讨。
【关键词】广域继电保护；故障元件；判别机制；原理分析
继电保护作为电网安全运行的重要防线，广泛应用于电网建设中。随着电网
建设规模的不断扩大，传统的继电保护依靠离线整定的固定定值工作方式，已不
能满足现在电网系统的建设需求，尤其在电网运行方式变化时难以满足各继电保
护装置之间相互配合。为了保障电网安全运行，研究快速识别与隔离故障，简化
保护整定计算的广域保护原理及配置方案，成为重要内容。
1.传统继电保护应用于现代电网中面临的难题
继电保护以切除电网故障为己任，但在现代复杂的电网保护过程中往往因其
动作不当而导致事故扩大。其主要表现为：
1.1定值整定与配合困难
对于现在高速发展的大电网而言，结构和运行方式复杂多变，各个相关后备
保护之间动作整定值的配合非常复杂，且通过就地检测量和延时实现配合的方式
在很多情况下难以确保选择性，致使人们愿意形成采取“加强主保护，简化后备
保护”措施的趋向。例如：取消保护Ⅱ段、简化保护Ⅲ段定值等。值得注意的是，
在大电网发生高阻故障的时候，即便采用双套主保护也不能完全杜绝其拒动发
生。当主保护因灵敏度不足等原因发生拒动时，容易造成延时过长及扩大范围的
跳闸，增加紧急状态下发生局部电网瘫痪的风险。
1.2远后备保护延时过长
多级阶梯延时配合可能导致远后备保护延时过长，对于电网系统安全极其不
利。
1.3缺乏自适应应变能力
传统的后备保护整定配合运行方式有限，缺乏自适应应变能力，在电网网架
结构及运行方式因故障而发生频繁和大幅改变时，易导致后备保护动作的性能失
配而可能造成误动或事故扩大。
1.4存在潜在的误动风险
在电网结构或运行工况突发非预性改变而出现大范围的大负荷潮流转移时，
极易造成距离保护Ⅲ段非预期连锁跳闸，甚至导致系统解列或大范围停电事故。
出现这种问题的主要原因在于传统继电保护的动作依据仅仅是靠保护安装处设
备本身的信息。若后备保护可以获取当前系统运行方式变化及远方被保护设备相
关区域的信息，就能产生更加有效的故障判断和动作，那么基于广域信息有可能
解决传统继电保护的一些难题，从而对电网运行进行更有效的全面保护。
2.广域继电保护原理分析
2.1广域电流差动保护和广域方向比较式保护
电流差动保护和方向比较式保护是传统继电保护中最常用的保护原理，被广
泛应用于各种电力主设备和输电线路的主保护中；而方向比较式保护动作速度
快、选择性好、灵敏度高，也是输电线路常用的主保护。然而这两种保护方式性
能虽然优越，但只能作为主保护，无法提供后备保护，一旦主保护误动，就只能
依靠延时长、选择性差的其它原理后备保护来切除故障，这对电力系统的稳定运
行产生不利影响。随着电网系统环网和短线路大量出现，造成后备保护之间的整
定配合非常困难。当短暂的通信数据不正确或者中断后，差动保护闭锁较长时间
才能重新运行。此时如果发生区内故障保护拒动，方向比较原理的广域继电保护
在通信短暂中断恢复后仍能正确判别故障。因此，在实际的广域继电保护装置中
应同时配置这两种保护原理，并根据实际情况进行实时切换，实现最佳保护。
2.2基于广域信息的自适应继电保护
广域电流差动保护和广域方向比较式保护，只能提高后备保护的性能，但是
对于电网系统安影响最大的还是主保护的性能。为了满足系统选择性和灵敏性的
要求，必须对最不利的运行方式进行定值整定和定值校验，并采取各种措施防止
继电保护在极端运行状态下拒动或误动，使保护装置的逻辑变得复杂，且降低了
保护动作速度、动作可靠性等。传统电网保护一套定值要适用于多种运行方式，
很难同时满足系统对保护选择性、速动性、灵敏性和可靠性的要求。利用广域信
息进行自适应优化整定，在电网运行方式发生变化的情况下，保护系统能够及时
更正与其不相适应的保护定值，重新优化整定从而提高保护适应电网运行方式变
化的能力。例如保护定值在线预警系统能通过广域信息获得电网的实时运行方
式，实现定值校核功能，对不正确的保护定值进行预警。
3.故障元件判别机制
实现故障元件判别原理（FEI）的广域继电保护的关键是故障元件判别机制。
主要表现为以下三种形式：
3.1基于故障电压分布实现故障元件判别
利用一侧的电压故障分量的测量值对另一侧的电压故障分量进行估算，可以
同时获得线路两侧的电压故障分量的测量值和估算值。线路发生外部故障时，任
意一侧的电压故障分量的测量值和估算值是一致的，若发生内部故障，至少一侧
的测量值和估算值会产生较大差异，通过这种差异构成故障元件的识别判据。结
合零序分量、正序分量、和负序分量三种判别元件，综合利用线路两侧的元件形
成组合判据，实现对接地故障、不对称相间故障和三相短路故障的判断。
3.2基于广域综合阻抗实现故障元件判别
基于综合阻抗的纵联保护能克服分布电容的影响，灵敏度较高，利用综合阻
抗实现故障元件判别，克服广域电流差动保护的缺陷。该原理利用区域多端电压
和电流构造综合阻抗，定义公式为：
Z==
式中M、N分别广域继电保护区域边界母线数及进出线路数。当N=M=2时
为两端输电系统，当N=M=3时为三端输电系统。
3.3基于遗传信息融合技术实现故障元件判别
该方法基于故障方向的广域继电保护原理，利用遗传算法的信息融合数学模
型求解各保护状态的期望函数。根据状态值与期望值之间的差异构造适应度函
数。通过遗传算法的种群建立快速搜索运算寻找最优解，达到故障方向决策和故
障元件判别。
4.总结
自上世纪80年代以来，广域继电保护是我国电力系统一直研究的重点课题，
本文提出几种通过故障元件判别原理实现继电保护的方法，从不同角度解决了传
统继电保护中所面临的难题，为我国电力系统的发展奠定了基础，促进我国大电
网的发展与完善。 [科]
【参考文献】
[1]丁伟，何奔腾，王慧芳.广域继电保护系统研究综述[J].电力系统保护与控
制，2012，40（1）：145-146.
[2]苏盛，段献忠，曾祥军.基于多Agent的广域电流差动保护系统[J]. 电网
技术，2005，29（14）：15-19.
[3]丛伟， 潘贞存， 赵建国.基于电流差动原理的广域继电保护系统[J]. 电
网技术，2006，30（5）：91-95.
[4]何志勤，张哲，尹项根.电力系统广域继电保护研究综述[A].电力自动化设
备，2010，30（5）：125-130.
