凸透镜成像练习课Microsoft Word 文档
八年级物理凸透镜成像培优专题
凸透镜成像专题训练（培优）姓名：_________知识要点：1、透镜的三条特殊光线：2、凸透镜成像规律：(1)特殊光线作图法（平行主光轴的光线过另一侧焦点、过光心方向不变）(2)口诀法的理解：“一倍焦距分虚实，二倍焦距分大小。
物近像远像变大，物远像近像变小。
”我们可以结合图加深理解。
由此我们可以得出以下两个性质：①焦点分界：2f是成放大实像与缩小实像的分界点，f是成实像与虚像的分界点。
②动态特性：物体沿主光轴移动时，物像关于凸透镜移动方向一致，即物距(物体到凸透镜的距离)减小(增大)，像距(像到凸透镜的距离)增大(减小)，且像变大（小）。
培优练习：1、下列光学元件中可以成正立、缩小的像是 ( )A. 凸透镜B. 凹透镜C. 凸面镜 D．凹面镜2、一种手电筒上所用的聚光小电珠如图所示，其前端相当于一个玻璃制成的凸透镜．灯丝(可看作一个点光源)发出的光通过它折射时，出射光束(图中实线所示)比无此透镜时的光束(图中虚线所示)要窄，有聚光功能．在这种小电珠中，灯丝应位于 ( ) A．凸透镜的焦点以内 B．凸透镜的一倍焦距和二倍焦距之间C．凸透镜的焦点 D．凸透镜的二倍焦距处3、下列关于凸透镜成像的说法中、正确的是 ( )．A．能成在光屏上的像，都是放大的 B．能成在光屏上的像，都是倒立的C．能成在光屏上的像，都是缩小的 D．所成的缩小的像，一定能成在光屏上4、若用照相机的镜头作为透镜做透镜成像实验，那么下述现象中不可能出现的是 ( )．A．看到物体倒立的、缩小的像 B．看到物体正立的、放大的像C．看到物体倒立的、放大的像 D．看到物体正立的、缩小的像5、有一长方体玻璃砖内有一呈双凸面(球面)的空气泡，可以看作透镜，一束平行光束按图所示方向射向气泡则这束平行光将 ( )A．穿过气泡后仍保持平行 B．穿过气泡后会聚C．穿过气泡后发散 D．不能穿过气泡，全部被反射6、在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除镜很小一部分，如图所示，再把上、下半截透镜向原主轴置合拢，则成像情况与原来相比( )A．相同B.成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移D．不能成像7、晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是 ( )A．水滴蒸发，带走叶子的热量 B．水滴在阳光下温度升高，把叶烫焦C．水滴容易透过阳光 D．水滴会使阳光会聚，把叶子烧焦8、在“研究凸透镜成像”实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰好在屏上能看到烛焰缩小的像，由此可判断凸透镜的焦距 ( )A．小于9厘米 B．大于9厘米C．等于9厘米 D．大于9厘米而小于18厘米9、一位同学在光具座上做“研究凸透镜成像”的实验。
第三节探究凸透镜成像的规律(最全)word资料
第三节探究凸透镜成像的规律一，填空题1,探究“凸透镜成像的规律”的实验中，所有器材有光具座、蜡烛、、光屏、火柴等。
应放与蜡烛与光屏之间，调整透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在。
2，一束平行光经过凸透镜折射后的传播方向如图3-23所示。
由图可知，此透镜的焦距为 cm；当把烛焰放在凸透镜左侧12cm处时，则从该凸透镜右侧通过透镜可以看到一个、放大的虚像（选填“正立”或“倒立”）15cm 12cm图3-233，如果在点燃的蜡烛和光屏之间，将一凸透镜从靠近蜡烛的一方沿主轴慢慢移向光屏的方向，发现在屏上的到两次清晰的像，那么他们一定是像，并且前一次得到的像是后一次得到的是。
4，如图3-24所示，蜡烛在光屏上成一个清晰的像，这个像是立”或“正立”）、（选题“放大”或“缩小”）的实像。
照相机、投影仪、放大镜这三种光学仪器正常使用时，与上述成像一致的是。
如果在前面的实验中保持蜡烛和光屏的位置不变，只移动终极的凸透镜，要是光屏上再次出现一个明亮清晰的像则应向移动凸透镜（选填“左”或“右”）5，用A、B、C三块凸透镜在光具座上分别左蜡烛成像的实验，个透镜距烛焰距离都是30cm，得到的实验结果如下表，根据此实验结果，将A、B、C三块凸透镜的焦距按由大到小的顺序排列，其顺序是。
二、选择题1、某同学在做凸透镜成像的实验时，保持凸透镜位置不变，如图3-25所示，先后十蜡烛位于a,b,c,d四点，并分别调整光屏的位置，关于a,b,c,d四点的成像情况，他归纳出下列说法，其中不正确的是（）A，烛焰位于a点时，屏上出现的实像最小B，烛焰位于c点时，屏上出现的实像最大C，烛焰位于b点时，成等大倒立的实像D，烛焰位于d点时，成放大的虚像2，在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图3-26中的（） A虚像实像B虚像实像C实像虚像D实像虚像3，在观察凸透镜成像的实验时，小强注意到当把物体放在距离凸透镜50cm处时，能在光屏上得到一个倒立的缩小的实像，则该凸透镜的焦距可能是（）A．20cm B.30cm C。
3.3凸透镜成像规律Word 文档

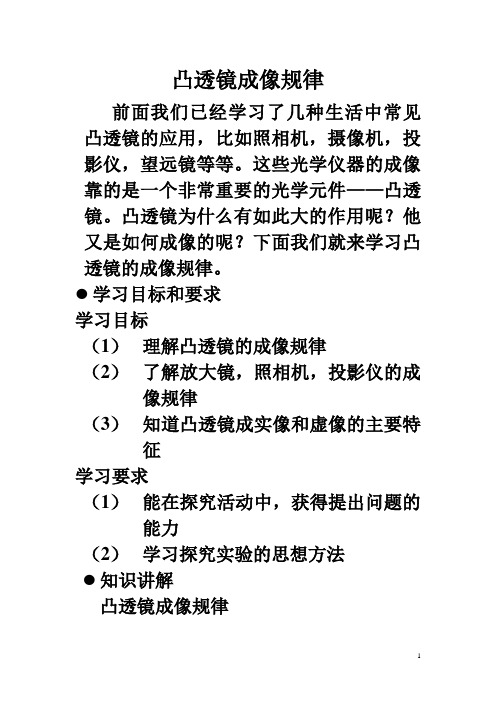

凸透镜成像规律前面我们已经学习了几种生活中常见凸透镜的应用，比如照相机，摄像机，投影仪，望远镜等等。
这些光学仪器的成像靠的是一个非常重要的光学元件——凸透镜。
凸透镜为什么有如此大的作用呢？他又是如何成像的呢？下面我们就来学习凸透镜的成像规律。
●学习目标和要求学习目标（1）理解凸透镜的成像规律（2）了解放大镜，照相机，投影仪的成像规律（3）知道凸透镜成实像和虚像的主要特征学习要求（1）能在探究活动中，获得提出问题的能力（2）学习探究实验的思想方法●知识讲解凸透镜成像规律物距：物体到透镜光心的距离叫物距像距：物体经透镜所成的像到透镜光心的距离叫像距。
记忆要领：“一倍焦距分虚实，二倍焦距分大小，实像分居两侧倒，虚像位于同侧正，物近像远像变大，物远像近像变小。
”①焦点是实像和虚像的分界点，当u>f时，物体经凸透镜成实像；当u<f时，物体经凸透镜后成虚像②二倍焦距是物体成放大像和缩小像的分界点，当u>2f时，物体经凸透镜成缩小的实像；当f<u<2f时，物体经凸透镜后成放大的实像；当u<f时，物体经凸透镜后成放大的虚像。
③在焦点以外，物体离焦点越近，像距越远，像越大。
例题1.把凸透镜对准太阳光可在距凸透镜10cm 处得到一个最小最亮的光斑。
若将一物体放在此透镜的主光轴上距透镜30cm处，则在透镜的另一侧可得到一个（）A．倒立放大的实像 B．倒立缩小的实像C．正立放大的虚像 D．正立缩小的虚像解析：根据题意可知，此凸透镜的焦距是10cm，物距是 30cm，因此物体处在二倍焦距以外。
因此，是倒立缩小的实像。
答案：B例题2.物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为（）A．40cm B．30cmC． 20cm D．10cm解析：在解题时，一定要抓住题干中的重要信息。
根据题意，像距是40cm。
像的性质是倒立，放大的。
因此可以判断，物体处在f和2f之间，又根据凸透镜成像规律：当物体处在f和2f之间时，像距v>2f.所以，40cm>2f. 得到f<20cm.因此，符合题意的只有D.答案：D在理解表格的基础上必须注意以下几点：⑴凸透镜所成的实像必须倒立，而且和像分居透镜两侧，可以是放大的、等大的或缩小的像；成虚像必须倒立，而且物体和像位于透镜同侧，一定是放大的。
(完整word)凸透镜成像规律实验常用操作

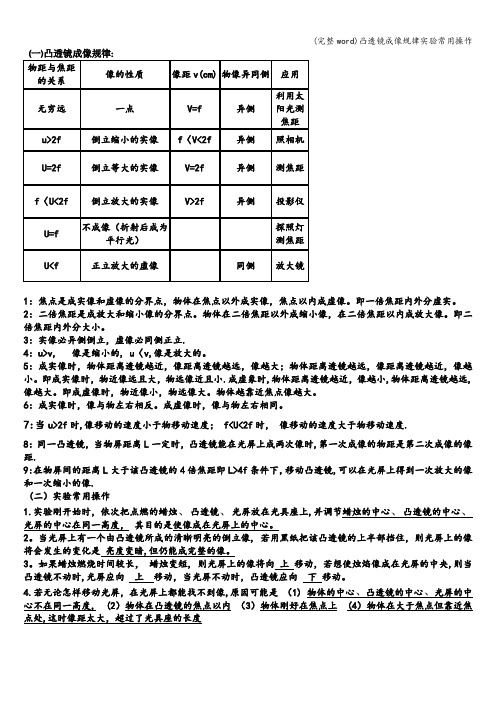

(完整word)凸透镜成像规律实验常用操作1：焦点是成实像和虚像的分界点，物体在焦点以外成实像，焦点以内成虚像。
即一倍焦距内外分虚实。
2：二倍焦距是成放大和缩小像的分界点。
物体在二倍焦距以外成缩小像，在二倍焦距以内成放大像。
即二倍焦距内外分大小。
3：实像必异侧倒立，虚像必同侧正立.4：u>v, 像是缩小的, u〈v,像是放大的。
5：成实像时，物体距离透镜越近，像距离透镜越远，像越大；物体距离透镜越远，像距离透镜越近，像越小。
即成实像时，物近像远且大，物远像近且小.成虚象时,物体距离透镜越近，像越小,物体距离透镜越远,像越大。
即成虚像时，物近像小，物远像大。
物体越靠近焦点像越大。
6：成实像时，像与物左右相反。
成虚像时，像与物左右相同。
7:当u>2f时,像移动的速度小于物移动速度； f<U<2f时，像移动的速度大于物移动速度.8：同一凸透镜，当物屏距离L一定时，凸透镜能在光屏上成两次像时,第一次成像的物距是第二次成像的像距.9:在物屏间的距离L大于该凸透镜的4倍焦距即L>4f条件下，移动凸透镜,可以在光屏上得到一次放大的像和一次缩小的像.(二）实验常用操作1.实验刚开始时，依次把点燃的蜡烛、凸透镜、光屏放在光具座上,并调节蜡烛的中心、凸透镜的中心、光屏的中心在同一高度，其目的是使像成在光屏上的中心。
2。
当光屏上有一个由凸透镜所成的清晰明亮的倒立像, 若用黑纸把该凸透镜的上半部挡住，则光屏上的像将会发生的变化是亮度变暗,但仍能成完整的像。
3。
如果蜡烛燃烧时间较长，蜡烛变短, 则光屏上的像将向上移动，若想使烛焰像成在光屏的中央,则当凸透镜不动时,光屏应向上移动，当光屏不动时，凸透镜应向下移动。
4.若无论怎样移动光屏，在光屏上都能找不到像,原因可能是（1) 物体的中心、凸透镜的中心、光屏的中心不在同一高度, (2）物体在凸透镜的焦点以内（3）物体刚好在焦点上 (4）物体在大于焦点但靠近焦点处,这时像距太大，超过了光具座的长度。
【初中教育】最新人教版物理八年级上册同步训练第五章第三节凸透镜成像的规律(解析版)word版
——教学资料参考参考范本——【初中教育】最新人教版物理八年级上册同步训练第五章第三节凸透镜成像的规律（解析版）word版______年______月______日____________________部门凸透镜成像的规律同步训练一、单选题（共13题；共26分）1、（20xx•益阳）一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（）A、像变大，像距变大B、像变小，像距变小C、像变大，像距变小D、像变小，像距变大2、探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A、缩小的实像B、等大的实像C、放大的实像D、放大的虚像3、如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（）A、②④③①B、②③①④C、④②③①D、④③②①4、把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A、倒立缩小的实像B、倒立放大的实像C、正立放大的实像D、正立放大的虚像5、小徐进行“凸透镜成像规律”的研究，当把蜡烛放在如图所示的位置，正好能成等大的像．他进行如下操作时，能使像变大的是（）A、将蜡烛向左移动10cmB、将蜡烛向左移动15cmC、将蜡烛向右移动10cmD、将蜡烛向右移动15cm6、（20xx•山西）小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A、倒立、放大的像B、倒立、缩小的像C、正立、放大的像D、正立、缩小的像7、（20xx•连云港）在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A、该凸透镜的焦距是20cmB、此时的物距大于20cmC、当物距是30cm 时，光屏上呈现倒立缩小的像D、当凸透镜的一部分被遮住时，光屏上不能呈现完整的像8、如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A、一直变小B、一直变大C、先变大后变小D、先变小后变大9、（20xx•南通）将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像10、（20xx•贵港）大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（）A、5cmB、10cmC、15cmD、20cm11、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A、该凸透镜的焦距是20cmB、当u=15cm时，在光屏上能得到一个缩小的像C、当u=25cm时成放大的像，投影仪就是根据这一原理制成的D、把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小12、（20xx•营口）在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A、教学中使用的投影仪就是利用了图中的成像规律B、换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C、如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D、如果把蜡烛与光屏对调，光屏上将不会出现清晰的像13、在做“凸透镜成像规律”的实验中．当烛焰、透镜及光屏处在图所示位置时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（）A、一定小于8cmB、一定在8cm到10cm之间C、一定大于20cmD、一定在10cm到16cm之间二、填空题（共5题；共10分）14、（20xx•南充）小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20cm，像距v=15cm，则光屏上是倒立________的实像，该凸透镜焦距的范围为________．15、（20xx•襄阳）如图，在探究凸透镜成像规律实验中，凸透镜、蜡烛、光屏放在同一直线上，当烛焰在B点时，成像在A点；当烛焰在A 点时，成像在C点，则凸透镜一定固定在________之间．16、（20xx•随州）当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个淸晰的像．则可以断定此凸透镜的焦距f________ 20cm （选填“＞”或“=”或“＜”号）．17、小红在探究凸透镜成像规律的实验中，选择了焦距为10cm的凸透镜．她将点燃的蜡烛、凸透镜和光屏依次固定在光具座上，如图所示．在保持蜡烛和光屏的位置不变的条件下，为了在光屏上得到烛焰放大的像，小红应将凸透镜向________移动（选填“左”或“右”），这一实验现象可以说明________成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若点燃的蜡烛与凸透镜间距离小于10cm，小红应该在________（选填“蜡烛”或“光屏”）一侧透过凸透镜观察成像．18、（20xx•泸州）小明同学在探究凸透镜成像规律时，调节烛焰、凸透镜、光屏三者的中心大致在同一高度．实验时，调节蜡烛与凸透镜的距离，在光屏上得到了一个清晰的像如图所示，该像是倒立________的实像，由于蜡烛的燃烧，光屏上的像会向________（选填“上”或“下”）移动，保持凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，光屏上的像变模糊了，小明将另一个镜片放在蜡烛和凸透镜之间，并适当调整镜片的位置，光屏上的像又清晰了，则这个镜片是________（选填“凸透镜”、“凹透镜”或“平面镜”）三、实验题（共2题；共6分）19、（20xx•赤峰）小华同学在探究凸透镜成像规律的实验中．(1)如图所示，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，之后应将光屏向________（填“左”或“右”）移动，才能在光屏上观察到烛焰清晰的________（填“正立”或“倒立”）的像A．(2)再将蜡烛移动到光具座上10cm刻度线处，移动光屏，再次在光屏上得到清晰的像B．则像B比像A________（填“大”或“小”）20、（20xx•广元）小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．(1)保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是（填选项前的字母）A、烛焰的上半部分，亮度变暗B、烛焰的下半部分，亮度变暗C、完整的烛焰，亮度变暗D、完整的烛焰，亮度不变(2)保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，________（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．四、综合题（共2题；共7分）21、如图小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．(1)这个像的成像原理与________（选填“放大镜”“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要________些．(2)再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向________（选填“左”或“右”）移动才能在光屏上成清晰的像．22、小明在做“探究凸透镜成像规律”的实验中： ( 1 )如图甲所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点．( 2 )如图乙所示，要使像成在光屏的中央，应将光屏向________调整（选填“上”或“下”）．( 3 )当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个倒立、________的实像．( 4 )当烛焰逐渐远离凸透镜时，烛焰所成的实像将________（选填“变大”或“变小”）．答案解析部分一、单选题1、【答案】B 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：凸透镜的焦距是15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距增大，则像距减小，像变小．综上分析可得，选项B正确．故选B．【分析】掌握凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成正立、放大的虚像．凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大．究实验【解析】【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f之外，即u＞2f；当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f＞u＞f，则成倒立放大的实像；也可能是u=2f，则成等大的实像；也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．故选D．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．3、【答案】A 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为④，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③；成实像时，物距越远，像越小．因此最后看到的是①，故四个像的顺序为②④③①．故选A．【分析】凸透镜成像规律：物距小于焦距成正立、放大的虚像．物距大于一倍焦距小于二倍焦距成倒立、放大的实像．物距等于二倍焦距成倒立等大实像．物距大于二倍焦距成倒立、缩小的实像．成实像时，物距越远，像越小．究实验【解析】【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距．将某一物体放在此透镜前20cm处，即现在的物距是20厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像．故选B．【分析】利用题目中提到的物理过程，可确定该凸透镜的焦距；再利用物距与焦距的关系，结合凸透镜的成像规律来得到成像的情况．5、【答案】D 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：由图可知，u=50cm﹣30cm=20cm，成等大的像，一定为倒立、等大实像，则u=2f，即2f=20cm，凸透镜的焦距f=10cm． A、将蜡烛向左移动10cm，u=20cm+10cm=30cm，满足u＞2f条件，成倒立、缩小实像，像变小，故A不符合题意；B、将蜡烛向左移动15cm，u=20cm+15cm=35cm，满足u＞2f条件，成倒立、缩小实像，像变小，故B不符合题意；C、将蜡烛向右移动10cm，u=20cm﹣10cm=10cm，满足u=f条件，不能成像，故C不符合题意；D、将蜡烛向→移动15cm，u=20cm﹣15cm=5cm，满足u＜f条件，成正立、放大的虚像，像变大，故D符合题意．故选D．【分析】（1）根据凸透镜的成像规律，物体在焦点之外，在屏上成倒立的实像，且物距越小，像距越大，实像越大；（2）凸透镜成像的规律：当u＞2f时，成倒立、缩小的实像．当u=2f时，成倒立、等大的实像．当f＜u＜2f时，成倒立、放大的实像，对应应用如幻灯机．当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u＜f时，成正立、放大的虚像．6、【答案】A 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：由图可知，当u＞2f，f＜v＜2f，成倒立、缩小的实像；若将蜡烛和光屏位置互换，则f＜u＜2f时，成倒立、放大的实像，光屏距凸透镜即像距v＞2f．故选A．【分析】凸透镜成像的特点：当u＞2f时，成倒立缩小的实像，f＜v＜2f；f＜u＜2f时，成倒立放大的实像，v＞2f．7、【答案】C 【考点】凸透镜成像规律及其探究实验【解析】【解答】解： AB、距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，则f=10cm，故AB错误；C、当物距是30cm时，物距大于二倍焦距，故光屏上呈现倒立缩小的像，故C正确；D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．故选C．【分析】（1）（2）物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距．可用来粗测焦距．（3）物距大于二倍焦距，成的是倒立缩小的实像；（4）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．8、【答案】A 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，像距大于物距，成倒立放大的实像，将蜡烛沿主光轴向同一方向移动距离2f，物距增大，像距变小，像变小．故选A．【分析】首先根据烛焰在图示位置时恰能在光屏上成清晰的像，确定像的性质，然后再根据凸透镜成实像时，物近像远像变大来解答此题．9、【答案】C 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑，所以，f=20cm．若将一个物体放在此透镜前30cm处，u=30cm，2f＞U＞f，成倒立、放大的实像．故选C．【分析】根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点．凸透镜成像时，2f＞U＞f，成倒立、放大的实像．10、【答案】D 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即39cm＞2f，解得f＜19.5cm，则选项ABC都符合，只有D选项是不可能的．故选D．【分析】根据凸透镜成像规律中的当u＞2f时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论．11、【答案】D 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：A、u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm 时，所以f=10cm．不符合题意． B、当u=15cm 时，2f＞u＞f，成倒立、放大的实像．不符合题意．C、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．不符合题意．D、物体从距凸透镜10cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．符合题意．故选D．【分析】（1）根据凸透镜成像的四种情况和应用进行判断：u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距．2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．（2）当物距大于焦距时，凸透镜成实像．凸透镜成实像时，物距增大，像距减小，像变小．12、【答案】B 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：A、由图可知，物距大于像距，凸透镜成倒立、缩小的实像，应用于照相机和摄像机，故A错误． B、换上焦距小一些的凸透镜，相当于增大物距，根据凸透镜成实像时，物距增大，像距减小，像变小，可知，将蜡烛向右适当移动就能在光屏上接收到清晰的像，故B正确．C、将物体向左移动，物距增大，像距减小，要在光屏上得到清晰的像，光屏要向左移动，故C错误．D、由图知，u＞v，此时成倒立缩小的实像；将蜡烛和光屏的位置对换后，由于光路可逆，所以能成清晰的像，成的是倒立、放大的实像，故D错误．故选B．【分析】解答此题从以下知识点入手：（1）凸透镜成像时，u＞2f，成倒立、缩小的实像，2f＞v＞f，其应用是照相机．（2）凸透镜成实像时，物距增大，像距减小，像变小．13、【答案】B 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：如图物距大于像距，凸透镜成倒立、缩小的实像，因为u＞2f，成倒立、缩小的实像，2f＞v＞f，所以，20cm ＞2f，2f＞16cm＞f，所以10cm＞f＞8cm．故选B．【分析】凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．根据凸透镜成倒立、缩小实像时，物距和焦距，像距和焦距的关系，列出不等式，解不等式，确定凸透镜焦距的取值范围．二、填空题14、【答案】缩小；7.5cm＜f＜10cm 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：凸透镜成像时，物体放在距离凸透镜20cm处时，光屏上得到倒立、缩小的实像，所以20cm＞2f，所以10cm＞f．此时的像距满足：2f＞v＞f，2f＞15cm＞f，则7.5cm＜f＜15cm；故凸透镜焦距的取值范围为：7.5cm＜f＜10cm．故答案为：缩小；7.5cm＜f＜10cm．【分析】凸透镜成像时，u＞2f，2f＞v＞f，成倒立、缩小的实像．根据物距、像距和焦距的关系，求出凸透镜焦距的取值范围．15、【答案】BC 【考点】凸透镜成像规律及其探究实验【解析】【解答】解：当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，由于凸透镜成实像时光路可逆，故在B点和在A点成像情况不同；故一次成的是实像，一次成的是虚像；由于AB间的距离小于AC间的距离，故当烛焰在B点时，成的是虚像，像与物体在凸透镜的同一侧，故凸透镜应该在B的左边；当烛焰在A点时，成像在C点，成的是实像，凸透镜应在AC之间，故凸透镜的位置应该在BC之间．故答案为：BC．【分析】凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像；2f＞u＞f，成倒立、放大的实像；u＜f，成正立、放大的虚像；凸透镜成实像时光路是可逆的．16、【答案】＜【考点】凸透镜成像规律及其探究实验【解析】【解答】解：由图可知，此时的物距为40cm，光屏上的像是倒立、缩小的实像，故此时物距应大于2f，即40cm＞2f，则f＜20cm．故答案为：＜．【分析】根据光屏上像的性质判定物距和焦距的关系．17、【答案】左；幻灯机；光屏【考点】凸透镜成像规律及其探究实验【解析】【解答】解：（1）根据凸透镜成像的规律可知，2f＞u＞f，成倒立、放大的实像，为了在光屏上找到烛焰清晰放大的像，应将凸透镜向左移动，使物距变小，像距变大．这一实验现象可以说明幻灯机的成像特点．（2）若点燃的蜡烛与凸透镜间距小于10cm，即u＜f，成正立、放大的虚像，小红应该在光屏一侧透过凸透镜观察成像．故答案为：左；幻灯机；光屏．【分析】根据凸透镜成像的三种情况判断：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．实像可以用光屏来承接，而虚像则必须通过凸透镜才能观察到．18、【答案】缩小；上；凹透镜【考点】凸透镜成像规律及其探究实验【解析】【解答】解：（1）由题意知，物距大于像距，根据凸透镜成像的规律可知，此时物体成倒立的、缩小的实像；（2）据实验过程可知，实验过程中蜡烛由于燃烧而变短，根据过光心不改变方向，可知，光屏上烛焰的像将向上移动．（3）在图所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，为了使光屏上可成像，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜，才能在光屏上再次得到清晰的像．故答案为：缩小；上；凹透镜．【分析】（1）u＞2f，成倒立、缩小的实像，2f＞v＞f，应用：照相机；（2）随着蜡烛燃烧而变短，根据过光心不改变方向，像会向上移动．（3）凹透镜对光线有发散作用，凸透镜对光线有会聚作用．三、实验题19、【答案】（1）右；倒立（2）小【考点】凸透镜成像规律及其探究实验【解析】【解答】解：（1）凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，小成将蜡烛移至20cm刻度线处时，蜡烛到透镜的距离大于2倍焦距，像距f＜v＜2f，故向右移动光屏，就会得到倒立、缩小的实像．（2）再将蜡烛移动到光具座上10cm刻度线处，物距增大，凸透镜成实像时，物远像近像变小，故移动光屏，再次在光屏上得到清晰的像B．则像B比像A小、故答案为：（1）右；倒立；（2）小．【分析】（1）凸透镜成像的三种情况之一：u＞2f，成倒立、缩小的实像．2f＞v＞f，成倒立、放大的实像．（2）凸透镜成实像时，物近像远像变大，物远像近像变小．20、【答案】（1）C（2）投影仪【考点】凸透镜成像规律及其探究实验【解析】【解答】解：（1）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，还是完整的像；只是由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，亮度会减弱．（2）由图可知，此时物距大于二倍焦距，成的是倒立、缩小的实像；将蜡烛与光屏对调位置后，f＜u＜2f，v＜2f，因此光屏上的像是倒立、放大的实像，幻灯机就是利用这一原理制成的．故答案为：（1）C；（2）投影仪．【分析】（1）凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果不遮住凸透镜的下半部分，透过的光多，像就亮；遮住凸透镜的下半部分，透过的光少，像就暗．（2）凸透镜成像的规律：u＞2f，成倒立缩小的实像，照相机就是利用这一原理制成的；f＜u＜2f，成倒立放大的实像，投影仪就是利用这一原理制成的．四、综合题21、【答案】（1）照相机；右；大（2）右【考点】凸透镜成像规律及其探究实验【解析】【解答】解：（1）物体到凸透镜的距离是物距，像到凸透镜的距离是像距．如图，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的．当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向右移动光屏，才能再一次成像，并且此时的像比刚才的像大．（2）凹透镜对光线有发散作用，靠近凸透镜时，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜．故答案为：（1）照相机；右；大；（2）右．【分析】（1）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：①物距大于像距，成倒立、缩小的实像；②物距等于像距，成倒立、等大的实像；③物距小于像距，成倒立、放大的实像，应用于投影仪或幻灯机．（2）当凹透镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方．22、【答案】下；放大；变小【考点】凸透镜成像规律及其探究实验【解析】【解答】解：（1）由焦距的概念知，f=60.0cm﹣50.0cm=10.0cm；（2）由图知，光屏的位置偏高，要使像能成在光屏的中央，应将光屏向下调整；（3）当烛焰距离凸透镜12cm处时，物体处于1倍焦距和2倍焦距之间，所以此时成倒立放大的实像；（4）当烛焰逐渐远离凸透镜时，物距变大，像距变小，像变小．故答案为：（2）下；（3）放大；幻灯机；（4）变小．【分析】（1）掌握焦距的概念，从焦点到凸透镜的距离；（2）要使像能成在光屏的中央，应使烛焰、光屏、凸透镜的中心大致在同一高度处；（3）分析物距和焦距的关系，物距处于1倍和2倍焦距之间时，成倒立放大实像；（4）物距变大，像距变小，像变小．。
苏科版物理八年级上册同步练习：4.3 凸透镜成像的规律 第3课时 凸透镜成像规律的应用(Word 含
第3课时凸透镜成像规律的应用知识点凸透镜成像规律的应用(提升)1．在实验时，小刚用放大镜观察小明的眼睛，放大镜实际上就是一个________，他看到小明的眼睛如所示，要看到如图甲所示的情形，物距应该满足的条件是________，要看到如图乙所示的情形，物距应该满足的条件是________．(后两空均填字母)A．小于一倍焦距B．大于一倍焦距且小于二倍焦距C．等于二倍焦距D．大于二倍焦距2．如所示是投影仪成像示意图．其中凸透镜的作用是__________________；平面镜的作用是__________________；要使屏幕上出现一个向上的“箭头”形状，投影片上的“箭头”应该朝________(选填“左”或“右”)放；要使屏幕上的像变大一些，应该将凸透镜适当向__________(选填“上”或“下”)调节，并将投影仪__________(选填“远离”或“靠近”)屏幕．如果图中h＝30 cm，则透镜的焦距不能小于____________．3．拍照得到虾的胶片后，小华用如所示的幻灯机展示给同学们看．(1)胶片上虾的头部朝______(选填“上”或“下”)．(2)测得胶片到凸透镜的距离为8 cm，则该凸透镜的焦距可能是______(填字母)．A．2 cm B．7 cm C．9 cm D．10 cm4．在白色纸条上画两个平行但反向的箭头，将纸条放在圆柱形水杯的后面，如甲所示．向杯中倒入适量的水，透过水杯，看到一个箭头改变了方向，如图乙所示，这是为什么呢？要解决这个问题，首先应抓住影响这个问题的主要因素，圆柱形水杯装有水的部分具有__________________的特点，构建凸透镜模型进行研究．根据凸透镜成像规律可以判定，看到这个方向改变的箭头是放大的________(选填“实像”或“虚像”)．凸透镜的这一成像规律在生活中的应用是________(选填“照相机”或“投影仪”)．5．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90 cm移至120 cm的过程中，发现烛焰在如所示位置光屏上的像一直比较清晰．若他再将蜡烛移至距透镜7 cm处，移动光屏，则屏上得到的像一定是()A．放大的像B．等大的像C．缩小的像D．正立的像6．老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做()A．报纸与眼睛不动，放大镜离报纸远一些B．报纸与眼睛不动，放大镜离报纸近一些C．报纸与放大镜不动，眼睛离报纸远一些D．报纸与放大镜不动，眼睛离报纸近一些7．[2020·南宁江南区模拟]将物体分别放在甲凸透镜(f甲＝20 cm)、乙凸透镜(f乙＝10 cm)前，物距相同．通过两个透镜，在光屏上分别成了两个像，一个缩小，一个放大．则() A．物距可能是40 cmB．缩小的像是实像，放大的像是虚像C．乙凸透镜成的是缩小的像D．物距可能是60 cm8．小林在家里拿爷爷的放大镜做实验，第一次通过放大镜看到书上的字如甲所示，此时他看到的是字的________像；第二次小林通过放大镜看到书上的字如图乙所示，这时他看到的是字的________(前两空均选填“实”或“虚”)像．从图甲到图乙的变化过程中，放大镜是逐渐________(选填“靠近”或“远离”)书本的．9．[2020·广东模拟]“电影进社区”活动中使用的放映机成像原理如所示．选用白色屏幕是因为白色能__________所有颜色的光．若想使屏幕上的画面更大一些，则需要__________胶片到镜头的距离，并__________放映机到屏幕的距离．10．[2020·恩施州]将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于________，可会聚太阳光引燃干草或枯枝．隔着薄膜上的水滴看很近的字，会看到通过水滴形成__________(具体描述像的性质)的虚像．如果通过水滴透镜想让看到的字再变大点，应让水滴__________(选填“靠近字”“远离字”或“面积增大”)．11．在“探究凸透镜成像规律”的实验中：(1)有三个凸透镜：①焦距为10 cm、②焦距为15 cm、③焦距为20 cm.将其中一个凸透镜固定在光具座上40 cm刻度线处，适当调整蜡烛和光屏的位置，直到光屏上得到清晰的烛焰像(像未画出)，如所示，则选用的凸透镜是________(选填“①”“②”或“③”)，此时烛焰像是________(选填“放大”或“缩小”)的，__________(选填“照相机”“投影仪”或“放大镜”)就是利用这一原理工作的．(2)将点燃的蜡烛移到35 cm刻度线处，移动光屏，光屏上找不到烛焰像，为了探究此时烛焰像的特点，眼睛应在凸透镜________(选填“左”或“右”)侧观察，会看到一个________(选填“正立”或“倒立”)的烛焰像．12．[2020－2021学年·南昌东湖区校级期中]在利用光具座进行凸透镜成像的实验探究中：(1)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在__________上．(2)如甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有__________作用，该凸透镜的焦距是__________cm.(3)实验中蜡烛在原来的位置越烧越短，则像在光屏上的位置会__________(选填“往下移”“不变”或“往上移”)．(4)在图乙中把烛焰放在距凸透镜16 cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、__________(填写像的性质)的实像；__________(选填“照相机”“投影仪”或“放大镜”)就是利用这一成像规律工作的．(5)某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如所示)，为使光屏上清晰的像变大些，下列调节方法可行的是__________．A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当远离蜡烛D．将透镜适当靠近光屏考|题|展|示13．[2020·山西]小亮在重阳节送给奶奶一个台式放大镜(如所示)．放大镜的焦距为25 cm.奶奶正确使用这个放大镜看书时()A．书与放大镜之间的距离应等于25 cmB．书与放大镜之间的距离应小于25 cmC．看到的是倒立、放大的虚像D．看到的是正立、放大的实像答案1．凸透镜B A2．成倒立、放大的实像将像反射到光屏上(改变光路)右下远离15 cm3．(1)下(2)B4．中央厚、边缘薄实像投影仪(1)圆柱形水杯装有水的部分具有中央厚、边缘薄的特点，这是主要因素，在分析时，忽略掉了透光、材质等次要因素，从而构建凸透镜模型．(2)透过图乙中水杯看到的箭头是一个反向且放大的像，即成倒立、放大的实像，说明物体在一倍焦距与二倍焦距之间，其原理与投影仪相同．5．A从“小明将蜡烛由距透镜90 cm处移至距透镜120 cm处的过程中，发现烛焰在图示位置光屏上的像一直比较清晰”，可知像的位置几乎不变，说明物距大于10倍焦距，因而成像在焦点附近，焦距大约为图中的5 cm，将蜡烛移至距透镜7 cm处时，f＜u＜2f，成倒立、放大的实像．6．A根据凸透镜的成像规律可知，成正立、放大的虚像时，离焦点越近时，像越大，故应保持报纸与眼睛不动，放大镜离报纸远一些．7．C8．虚实远离图甲和图乙都是利用凸透镜成像的．由图知，甲成的是正立、放大的虚像，此时物距小于焦距．乙成的是倒立、放大的实像，此时物距处于一倍焦距和二倍焦距之间．从图甲到图乙的变化过程，放大镜是逐渐远离书本的．9．反射减小增大选用白色屏幕是因为白色能反射所有颜色的光，使人们能看到色彩正常的画面；在放映电影时，若使屏幕上的画面变大些，电影放映人员应把胶片到镜头的距离减小一些(减小物距)，并使放映机远离屏幕(增大像距)．10．凸透镜正立、放大远离字11．(1)②放大投影仪(2)右正立12．(1)同一高度(2)会聚11.0(3)往上移(4)放大投影仪(5)B(1)实验中，应调整烛焰、凸透镜、光屏的中心大致在同一高度上，这样烛焰的像才能呈现在光屏的中央．(2)一束平行于凸透镜主光轴的光线通过凸透镜后，在光屏上会聚成了一个最小、最亮的光斑，最小、最亮的光斑就是焦点．凸透镜对光线具有会聚作用，由图可知，焦距为11.0 cm.(3)实验中蜡烛在原来的位置越烧越短，根据光线过光心不改变方向，则像在光屏上的位置会往上移．(4)凸透镜的焦距是11.0 cm，烛焰放在距凸透镜16 cm处时，物体在凸透镜的一倍焦距和二倍焦距之间，成倒立、放大的实像．幻灯机和投影仪就是利用这一成像规律工作的．(5)在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像，为使光屏上清晰的像变大些，物距应减小，像距要增大，所以将蜡烛适当靠近透镜，光屏应适当远离凸透镜，才能在光屏上得到清晰的像．13．B。
(完整版)凸透镜成像规律练习题整理(可编辑修改word版)
凸透镜成像规律习题一.选择题１．下列关于凸透镜成像特点的说法中，错误的是（）A．实像都是倒立的，虚像都是正立的B．缩小的都是实像，放大的都是虚像C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧２．把一个凸透镜对准太阳光，可在距凸透镜 20cm 处得到一个最小最亮的光斑，若将一个物体放在此透镜前 30cm 处，可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的实像3.在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A.倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、放大的实像4.在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（）A.大于20㎝B．大于10㎝且小于20㎝C．小于10㎝D．等于20㎝5．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（）6.调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上（）Ａ．只能成半个烛焰的像，像的亮度不变Ｂ．只能成半个烛焰的像，像的亮度变暗Ｃ．仍成整个烛焰的像，像的亮度不变Ｄ．仍成整个烛焰的像，像的亮度减弱7.在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（）A．所成的是正立、缩小的实像B．所成的是倒立、缩小的实像C．把凸透镜向左移动，调整光屏的位置，得到的像变小D．把凸透镜向右移动，调整光屏的位置，得到的像变小8.蜡烛从离凸透镜距离为５f 的地方向移向凸透镜的过程中，凸透镜所成的像（）Ａ．逐渐变大Ｂ．逐渐变小Ｃ．先变小，后变大Ｄ．先变大后变小9.某同学做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（）Ａ．成倒立、缩小的像Ｂ．成倒立、放大的像Ｃ．成正立、放大的像Ｄ．不能成像５．小强同学在研究凸透镜成像规律实验时，他把物体放在离凸透镜50cm 处时，能在光屏上得到一个倒立缩小的实像，则凸透镜的焦距可能为（）Ａ．20 厘米Ｂ．30 厘米Ｃ．40 厘米Ｄ．50 厘米6.有一凸透镜，当物体放在离透镜12cm 处时，成放大的实像，当物体放在离透镜7cm 处时，成放大的虚像，则这个凸透镜的焦距不可能等于（）A8cm B10cm C11cm D14cm7.关于凸透镜成像，下列说法正确的是（）A]放大的像都是虚像 B 倒立的像都是实像 C 成实像和虚像的分界点在u=2f 处 D 物距越小时，成像一定越大8.把凸透镜对准太阳光，可以在距离20cm 处得到一个最小最亮的光斑，若将一物体放在此透镜前30cm 处，可在凸透镜的另一侧得到一个（）A 倒立、放大的实像B 倒立、缩小的实像C 正立、放大的虚像D 正立、缩小的实像9.把一物体放在凸透镜的焦点处，沿主光轴向远离透镜的方向移动（）A 像距逐渐增大，像变大B 像距逐渐增大，像变小C 像距逐渐变小，像变大D 像距逐渐变小，像变小性的角度出发，应该调整10.某凸透镜的焦距为f，当一个物体从8f 处，沿主光轴向f 处移动，在这一过程中，物体与像之间的距离是（）A 变大[B 变小C 先变大，后变小D 先变小，后变大11.11.12.粗细均匀的物体AB 横放在焦点之外的凸透镜L 的主轴上（如图），关于AB 通过L 所成的像，下列说法正确的是（）A 像在主轴上，且A 端在左边，B 端在右边B 像在主轴上，且B 端在左边，A 端在右边C 像的A 端粗、B 端细D 像的A、B 端粗细相同13.如图4所示，烛焰在光屏上成缩小的像。
(完整版)凸透镜成像规律知识点及习题
凸透镜成像规律五幅图(1)当u>2f时，f v v v 2f,成倒立、缩小的实像(2)当u=2f时，v=2f，成倒立、等大的实像(3)当f<u<2f时，v>2f，成倒立、放大的实像(4)当u=f时不能成像(5)当u<f (v<0)时成正立、放大的虚像物距U像物在凸透镜同侧、异侧像的正倒大小像的虚实像距v应用U >2f异侧倒立缩小实像 f v v v 2f照相机U =2f异侧倒立等大实像V=2ff< U <2f异侧倒立放大实像v> 2f 投影仪幻灯机U=f一束平行光探照灯U <f同侧正立放大虚像放大镜2、一倍焦距分虚实：u=f是成实像与虚像的分界点。
3、二倍焦距分大小：u = 2 f是成放大像与缩小像的分界点。
4、实像与虚像：由实际光线汇聚成的像，称为实像；反之，则称为虚像。
实像和虚像一种区分方法：实像都是倒立的，而虚像都是正立的。
5、像与物变化关系：物近像远像变大，物远像近像变小；像和物同方向移动。
(成虚像时，物距变大，像距变大，像变大；成实像时，物距变大，像距变小，像变小。
)6、在实验中若发现无论光屏如何移动，均无法在光屏上得到像，原因有两个方面：①物体在焦点或焦点以内，②蜡烛、凸透镜和光屏不在同一高度。
7、若在实验中用纸遮挡凸透镜一部分，或凸透镜不小心损坏了一部分，则仍然成完整的像,只是像的亮度变暗一些。
&在实验中如果时间长了，蜡烛烧短，则像向光屏上方移动。
像与物体移动方向相反。
探究凸透镜成像规律、单选题:1、 物体到凸透镜的距离为 u=8cm 时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm 时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断 正确的是（ ） A. u=20cm 时，成倒立缩小的像 B . u=15cm 时，成正立放大的像 C. u=9cm 时，成倒立缩小的像D . u=5cm 时，成倒立放大的像2、 物体到凸透镜距离为 10cm 时，成倒立放大的实像，当物体到该透镜的距离为 18cm 时,成倒立缩小的实像，则该凸透镜的焦距 f 的范围为（ ）、填空题:6、 当物距在1倍焦距和2倍焦距之间时，像距 _____________ 焦距，得到了 ___________ 实像.7、 在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在 _________________ .实验中，物体距离凸透镜24cm ，在光屏上得到一个放大的像，此凸透镜焦距的范围是 ___________________ .9、 物体从焦点处向 2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________ ;像的大小如何变化？ ____________ ;像的虚实如何变化？ _____________ .10、 当物体离凸透镜的距离 _________ 2倍焦距时，凸透镜成倒立、缩小的实像，这是 ______________的工作原理；当物体离凸透镜的距离在 ______________ 之间时，凸透镜成倒立、放大的实像，这是 ____________ 的工作原理；当物体离凸透镜的距离 __________ 时，凸透镜成正立的、放大的虚像， 这是 ____________ 的工作原理. 三、作图题：11、 把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的 像，如图所示，请完成光路图.A . 10cm v f v 18cmB . 5cm v f v 9cmC . 9cm v f v 10cmD . 18cm v f v 20cm3、 物体通过凸透镜可成（）A .正立、缩小的虚像 C.倒立、放大的虚像 4、 放幻灯时，幻灯片应放在（A .透镜的焦点以内C.透镜焦点以外的任一位置B.正立、放大的虚像D .正立、放大的实像）B .透镜的两倍焦距以外D .透镜两倍焦距以内，一倍焦距以外 5、某凸透镜的焦距为10cm ，当物体沿主光轴从距离透镜 30cm 处向15cm 处移动时，贝（（） A .像变大，像距变大 B .像变小，像距变小 C.像先变小后变大，像距变大D.像先变小后变大，像距变小四、实验探究题：13、 在“探究凸透镜成像规律”的实验中，凸透镜的焦距为 10cm ，当烛焰在光屏上成倒立、缩小实像时，蜡烛到凸透镜的距离应大于 _________________ cm ,当蜡烛到凸透镜的距离小于_______ cm 时，通过凸透镜能看到正立、放大的虚像. 14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况， 由凸透镜成像规律,根据下表可推知该透镜的焦距应是 _________________________ .次序蜡烛创遥憧的匪离像的性质倒立或正立 籤大或缩小 1 20厘米刚立 縮小 2L 厘米倒立试大3g 厘来簸大15、 在“探究凸透镜成像规律”的实验中，必须先 _______________ ，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟 __________________ 大致在 _________ .16、 在“研究凸运镜成像规律” 的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：⑴ __________ ________________________ ______________⑵ ___________ __________________________ _________评估你的实验方案的优缺点： ____________ . 五、应用设计题：18、观察教学中常用的投影仪投影幻灯片，请说明： (1)平面镜的作用： ___________ ;⑵凸透镜的作用： ___________ ;(3)屏幕用粗糙的白布做成： ____________ .12、下图是凸透镜成像规律的示意图，图中 请通过画图大致表示出像的位置和像的性质. A 、B 、C 表示同一物体放在三个不同的位置,。
(完整word版)初二上物理凸透镜成像规律练习题.doc
作图：1完成下图中的光路图．1．一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm 处，则成像的情况一定是（）A．放大的实像B．等大的实像C．缩小的实像 D ．上述三种情况都可能2．物体从距凸透镜12 cm 处移到距凸透镜20 cm 处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（）A． 10 cm B ． 20 cm C ． 12 cm D ．以上都不对10．一个物体在凸透镜前30cm 处时，在屏上成一侧立缩小的像，则凸透镜的焦距 f 为（）A.15cm<f<30cmB.f>15cmC.f<15cmD.f>30cm12．（ 1）一束平行光线经过凸透镜折射后的传播方向如图16 甲所示，由图可知，此透镜的焦距为cm ；当把烛焰放在此凸透镜左侧12cm 处时，如图 16 乙所示，则从该凸透镜右侧通过透镜可以看到一个、放大的虚像（填：“正立”或“倒立”）。
同学（选填“靠(2) 小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机近”或“远离”），同时还应照相机的暗箱长度（选填“增长”、“缩短”或“不改变”）13、在研究凸透镜成像的实验中，保持图 6 中凸透镜的位置，那么：图 6（1）把烛焰放在 ________点，屏上不会出现烛焰的像。
（2） a、 b、 c、 d、 e 各点中 ________点是成放大和缩小像的分界点。
（3） a、 b、c、 d、 e 各点中 ________点是成虚像和实像的分界点。
（4） a、 b、c、 d、 e 各点中 ________点在光屏上所成的像最大， ______点在光屏上所成的像最小。
（ 5）幻灯机是根据物体放在 _______点时的成像特点制成的，照相机是根据物体放在 _______点时的成像特点制成的 ,使用放大镜时的成像情况与物体放在 _______点时的成像情况相似，人眼看物体时的成像情况与物体放在 _______点时的成像情况相似。
凸透镜成像规律练习题(打印版)
凸透镜成像规律练习题（打印版）### 凸透镜成像规律练习题一、选择题1. 物体通过凸透镜成像时，如果像距大于物距，那么像的性质是： - A. 正立、放大的虚像- B. 倒立、缩小的实像- C. 倒立、等大的实像- D. 倒立、放大的实像2. 当物体距离凸透镜的距离小于焦距时，成像情况是：- A. 正立、放大的虚像- B. 不成像- C. 倒立、缩小的实像- D. 倒立、放大的实像3. 凸透镜的焦距越短，成像的放大倍数：- A. 越小- B. 越大- C. 不变- D. 无法确定二、填空题1. 当物体位于凸透镜的焦点处时，成像情况是________。
2. 凸透镜成像时，物距与像距的关系是：物距越小，像距________，像的大小________。
3. 凸透镜成像时，物距等于2倍焦距时，成像的性质是倒立、等大的________。
三、计算题1. 已知凸透镜的焦距为10厘米，物体距离凸透镜15厘米，求像的性质及像距。
2. 若凸透镜的焦距为15厘米，物体距离凸透镜20厘米，求像的性质、大小和像距。
四、简答题1. 简述凸透镜成像的三种情况及其对应的物距和像距关系。
2. 描述凸透镜成像时，像的正立和倒立是如何判断的。
五、实验设计题设计一个实验来验证凸透镜成像规律，包括实验器材、实验步骤和预期结果。
参考答案一、选择题1. D2. A3. B二、填空题1. 不成像2. 越大，越大3. 实像三、计算题1. 像为倒立、放大的实像，像距大于物距。
2. 像为倒立、缩小的实像，像距小于物距。
四、简答题1. 凸透镜成像的三种情况：- 物距小于焦距，成正立、放大的虚像。
- 物距大于焦距但小于2倍焦距，成倒立、放大的实像。
- 物距大于2倍焦距，成倒立、缩小的实像。
2. 凸透镜成像时，像的正立和倒立：- 正立像：像与物体在透镜的同一侧。
- 倒立像：像与物体在透镜的两侧。
五、实验设计题实验器材：凸透镜、蜡烛、光屏、尺子。
实验步骤：1. 将蜡烛、凸透镜、光屏依次放置在光具座上，确保它们的中心大致在同一高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜成像练习课
一、基础知识练习
1.通过课堂实验，请你将下表补充完整： f=10cm
实验次数物距U/cm 像的性质（倒立或正立，放大或缩小，实像或虚像）
1 30
2 20
3 12
4 8
2.在“研究凸透镜成像规律的实验中”：（1）在实验时，应先调节烛焰、凸透镜、光屏的中心大致在，其目的是为了。
（2）当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到一个倒立等大的实像，则凸透镜的焦距是cm；当蜡烛再向凸透镜靠近5cm时，所成的像的性质是、、。
3.探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图所示，此时（）
A．a为物距
B．b为焦距
C．凸透镜成放大的烛焰像
D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像
4．放映幻灯机时，屏幕上的像太大，想让屏上的像变小些，可以采用的方法是（）A．将幻灯机移近屏幕，并使幻灯片远离镜头
B．将幻灯机移近屏幕，并使幻灯片靠近镜头
C．将幻灯机远离屏幕，并使幻灯片靠近镜头
D．将幻灯机远离屏幕，并使幻灯片远离镜头
5.在探究“凸透镜成像规律”时，提出的探究问题应该是（）
A．凸透镜对光是否有会聚作用
B．凸透镜对光是否有发散作用
C．像的虚实、大小、正倒跟物距有什么关系
D．凸透镜是否能成像
6．当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。
则凸透镜的焦距为（）
A．4cm<f<5cm B．2cm<f<4cm C．f<2cm D．5cm<f<8cm 7．如图所示，S是凸透镜主轴上的一个发光点，
SA是发光点发出的一条射向凸透镜的光线，经
凸透镜折射后，折射光线可能是（）
A．AC B．AB
C．AD D．AE
二、典型例题
例1 物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（）
A.40cm
B.30cm
C.20cm
D.10cm
例2小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示
时，光屏上得到了清晰的像。
则（ ）
A ．得到的像是正立缩小的实像
B ．得到的像是倒立放大的实像
C ．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
D ．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏1.在凸透镜成像的实验中，
成实像时，要使像变大，应将物与凸透镜之间的距离 ，同时将光屏与凸透镜之间的
距离 ；（填增大、减小、不变）如果保持凸透镜位置不变，将物向下移，则像向 移（填上、下、左、右）。
2.在做“凸透镜成像”的实验中，烛焰到透镜的距离为20厘米时，在透镜另一侧光屏上观察到一缩小的像，如果烛焰离透镜15厘米，那么烛焰经过透镜在光屏上（ ）
A.一定成缩小的实像
B.一定成等大的实像
C.可能成放大的实像
D.可能成虚像
3.一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是（ ）
A.放大实像
B.缩小的实像
C.放大的虚像
D.缩小的虚像
4.烛焰通过凸透镜恰好在光屏上得到一个倒立放大的像，若保持凸透镜位置不变，把烛焰和光屏的位置对调一下，则（ ）
A.光屏上仍能得到一个倒立放大的像
B.光屏上得到一个倒立缩小的像
C.透过透镜可观察到一个正立放大的像
D.光屏上没有像，需调节光屏才能成像
5.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u 跟实像到透镜的距离v 之间的关系，则凸透镜的焦距为（ ）
A.60厘米
B.40厘米
C.20厘米
D.10厘米
三、重要实验
在做“探究凸透镜成像规律”的实验时：
（1）小明发现所用的凸透镜没有标明焦距，于是他让太阳光平
行于主光轴照射在凸透镜上，在透镜另一侧F 点得到一个最小的亮点，如图所示。
试作出这一过程的光路图。
（2）请用刻度尺量出凸透镜的焦距：f = cm 。
（3）小明将该凸透镜放在光具座上进行实
验，蜡烛、凸透镜、光屏在光具座上的位置
如右图所示，其中明显还需要调整的是
__________ 。
调整后，在光屏上恰好得到一个清晰的蜡烛
的像，请你详尽地描述这个像的特点： 。
（4）此时，小明用一张白纸将凸透镜上半部分挡住，成像性质将 __
（填“变化”或“不变化”）；像的亮度____________（填“变亮”、“变暗”或“不变化”）。
O F · ·。
