ADSS的施工安全注意事项
ADSS光缆安装、施工手册
ADSS光缆安装、施工手册全介质自承式(ADSS)光缆安装手册目录1．前言2．ADSS光缆安装前期准备2、1光缆路由的勘测2、2材料核实2、3施工方案的确定2、4施工人员的培训2、5施工器具的配备2、6安装事项3、 ADSS光缆施工过程3、1光缆装卸3、2辅助金属的安装3、3牵引绳的布放3、4牵引机、张力机的布置 3、5牵引前的检查3、6光缆的牵引3、7交叉跨越的处理3、8弧垂确定3、9安装金具3、10余缆处理4、光缆接续及纪录5光缆的维护1前言1.1随着电力通讯事业的蓬勃发展，电力系统内部通信光纤网络正在逐步建立，全介质自承式（ADSS）光缆得到了广泛应用。
杭州四海光纤网络有限公司致力于通信光缆产品项目的开发以及施工方案的探索。
为了保证ADSS光缆安装顺利进行，避免因施工不当造成人力、物力的损失，特编制本安装手册。
1.2 本手册就全介质自承式（ADSS）光缆安装事宜仅提供一些基本说明，所涉及的方法和注意事项仅供路线设计和安装人员参考。
1.3 ADSS光缆有关参数、线路配置、线路张力、弧垂数据等将在杭州四海光纤网络有限公司的其他技术文件中给出。
杭州四海光纤施工督导专业服务队提供ADSS光缆安装指导服务。
1.4 ADSS光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面，安装时可参照ANSI/IEEE 524—1980标准架空传输导线安装技术，以及电力工业部DL/T 547-94电力系统光纤通信运行管理规程等，带电施工过程中严格遵循电力系统带电操作的相关规程。
1.5所有参与施工人员必须经过安全培训，方能参与施工。
所有登高器械、验电器，接地线等都必须送劳动管理部门检验，在杆上施工严禁使用卷尺之类的细长金属物。
在潮湿、大风天气不允许施工。
2施工前期准备为了使施工得以顺利进行，必须做好施工前准备工作，包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。
2.1 线路的勘测施工前对即将施工的线路进行路由勘测，了解资料与实际线路之间的差别；确定需要制造的辅助金具的规格型号、数量，核实光缆盘长是否能保证接续点落在耐张或转角塔上；落实交叉跨越的防护措施，完成交叉跨越协议；对沿线路由地面清理；对需要跨越的电力线路做好记载，以便施工时办理停电手续；验算跨越是否满足规定要求。
adss光缆布放要点
adss光缆布放要点
ADSS光缆布放要点
ADSS光缆是一种常用于通信传输的光缆，其布放方式对于光缆的使用寿命和通信质量有着重要影响。
下面是ADSS光缆布放的要点：
1. 布放前的准备
在进行ADSS光缆的布放前，需要对布放线路进行勘测，确定线路的走向和布放点的位置。
同时，需要进行光缆的预处理，包括去除光缆的包装、校验光缆的长度和质量等。
2. 布放的高度
ADSS光缆的布放高度一般不低于电力线路的地面距离。
在确定布放高度时，需要考虑到光缆的张力和风荷载等因素，以保证光缆的安全性和可靠性。
3. 布放的张力
ADSS光缆的布放张力需要严格控制，一般应在光缆的允许张力范围内进行。
过高的张力会导致光缆断裂，而过低的张力则会导致光缆变形和光衰减等问题。
4. 布放的方向
ADSS光缆的布放方向需要遵循线路的走向，同时需要考虑到光缆的张力和风荷载等因素。
在布放过程中，需要保证光缆的直线度和水平度，以保证光缆的通信质量。
5. 布放的支架
ADSS光缆的布放支架需要具备足够的强度和稳定性，以保证光缆的安全性和可靠性。
在进行支架的安装时，需要考虑到地形和气候等因素，以选择合适的支架类型和安装方式。
6. 布放的维护
ADSS光缆的布放后，需要对光缆进行定期的维护和检修。
在进行维护和检修时，需要注意安全和保护光缆，以保证光缆的正常运行和使用寿命。
ADSS光缆的布放是一个复杂而重要的过程，需要根据实际情况进行合理的规划和布局。
只有在严格遵循相关要点和标准的基础上，才能保证光缆的安全性和通信质量，从而实现通信传输的目标。
ADSS光缆架设技术要求(试运行版)要点
ADSS光缆架设技术要求(试运行版)要点背景自从光缆技术问世以来，其在高速通讯和数据传输中的突出优点不断被业内人士所认识和肯定。
而具有更高韧性和耐热性的ADSS光缆，则逐渐成为各类接入网络和城域网的重要建设组成部分。
为了保证ADSS光缆的经济性、可靠性、可维护性和延伸性，本文对其架设技术提出了一些要求，以期完善ADSS光缆的建设和运行。
要点1. 架设位置的选择由于ADSS光缆并不具有强大的机械强度，因此架设位置的选择显得格外重要。
把ADSS光缆布置在合适的地形地貌上，可以最大程度地保证其安全性和可靠性。
在架设时间方面，一定要避免在强风、大雨和雪灾天气下架设，同时也应考虑架设地点距离火源、高温区、酸雨区等区域远近。
2. 架设方向的确定在架设ADSS光缆时，一定要对其架设方向进行合理的规划。
一般的，ADSS光缆的架设方向不应与电气引线和电气附属设备的架设方向相近或有交叉。
此外，在每个大转角处，都应预留出反弯位或圆弧处的余量，保证ADSS光缆能够自由弯曲。
3. 架设角度的掌握因为ADSS光缆不具备耐拉力，所以其的架设角度也需要严格掌握。
在架设过程中，应将ADSS光缆竖直放置或摆设，保证相应支架的承载能力，同时应也保证ADSS光缆架设时的拉力符合规范。
4. 支架的设计要求对于ADSS光缆的架设，其中有一个重要的过程就是搭建支架。
支架的设计应考虑到其自重和载荷，同时保证铺设后可以承受高强度拉力，以避免在架设过程中因设施不当而导致ADSS光缆损坏的情况。
要求钢管支架的浸润深度应达到2.5米以上，安装后应定位固定以防震动，保持支架纵横方向的平整度，在陡坡区应加设护网和护桶等设施，以保证其抗震性。
5. 破碎率的控制完整的光缆对通讯质量有着决定性的影响。
因此架设时应着重防止ADSS光缆破损、折断或捻曲，同时也要遵守相关规定，尽量杜绝对光缆的损坏。
6. 线缆接口的设施在使用和维护光缆时，对其与设备的连接需要考虑周密。

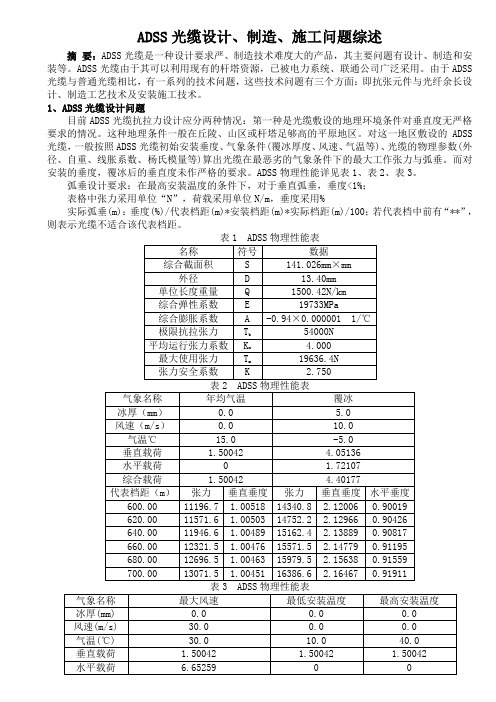

ADSS光缆设计、制造、施工问题综述
ADSS光缆设计、制造、施工问题综述摘要：ADSS光缆是一种设计要求严、制造技术难度大的产品，其主要问题有设计、制造和安装等。
ADSS光缆由于其可以利用现有的杆塔资源，已被电力系统、联通公司广泛采用。
由于ADSS 光缆与普通光缆相比，有一系列的技术问题，这些技术问题有三个方面：即抗张元件与光纤余长设计、制造工艺技术及安装施工技术。
1、ADSS光缆设计问题目前ADSS光缆抗拉力设计应分两种情况：第一种是光缆敷设的地理环境条件对垂直度无严格要求的情况。
这种地理条件一般在丘陵、山区或杆塔足够高的平原地区。
对这一地区敷设的ADSS 光缆，一般按照ADSS光缆初始安装垂度、气象条件(覆冰厚度、风速、气温等)、光缆的物理参数(外径、自重、线胀系数、杨氏模量等)算出光缆在最恶劣的气象条件下的最大工作张力与弧垂。
而对安装的垂度，覆冰后的垂直度未作严格的要求。
ADSS物理性能详见表1、表2、表3。
弧垂设计要求：在最高安装温度的条件下，对于垂直弧垂，垂度<1%；表格中张力采用单位“N”，荷载采用单位N/m，垂度采用%实际弧垂(m)：垂度(%)/代表档距(m)*安装档距(m)*实际档距(m)/100；若代表档中前有“**”，则表示光缆不适合该代表档距。
度。
这时，对在高温、低温情况下的安装弧垂作了严格的规定。
详见表4、表5、表6。
表格中张力采用单位N，荷截采用单位N/m，垂度采用%；实际弧垂(m)：垂度(%)／代表档距(m)。
安装档距(m)。
实际档距(m)/l00；若代表档中前有“**”，则表示光缆不适合该代表档距；ADSS光缆覆冰后的垂直垂度，这种情况应按表4-表6方案设计。
这是不允许的。
余长太大，松套管绕FRP加强件的缠绕节距太小，导致光纤的静态弯曲应变过大，也会影响光纤寿命。
考虑到芳纶丝10年内可能产生的最大蠕变 1.2×10-3，因此光纤的余长应在8~10×10-3较为合适。
超过10×10-3实际上毫无意义。
ADSS光缆施工三措2
神华甲醇下游加工项目厂外供电系统110KV输电线路工程ADSS光缆进站施工三措编制人：审核人：批准人：编制单位：四川省输变电工程公司2014年06月12日神华甲醇下游加工项目厂外供电系统110KV输电线路工程ADSS光缆进站施工三措一、工程概况：本工程起于330kV大保当变，从第六、七出线间隔出线，电缆直埋出变电站围墙，之后采用架空走线18.8km，最后再采用电缆沟槽走线进入神华煤制油化工工程公司神华甲醇110KV总变电所，系110KV输电线路工程。
本线路全长架空线18.8km、电缆线路长4.56km。
ADSS光缆进站到控制柜约200米；架空线路导线选用2+LGJ-240/30钢芯铝绞线，每相水平分裂，分裂间隔400mm；电缆采用110KV单芯铜导体630mm2交联聚乙烯绝缘、皱纹护套管、聚乙烯护套电力电缆、电缆型号YJLW02-64/110KV-1*630mm2。
因工期较紧，线路即将投运，为了保证此项工程的安全、保质、按期完工，特制定三措如下：二、组织措施1、组织机构及职责：1.1项目经理：林强是该项工程的现场第一安全责任人，负责现场的重大事项的组织协调和决策或者工作票的签发。
1.2项目总工程师：粟焚对现场工作进行技术指导、质量管理、技术管理和具体协调组织管理工作及工作票的签发。
1.3工作负责人：刘作金其职责是承办工作票并正确安全地组织工作，承担《安规》中规定的安全职责。
1.4安全监督：肖伟其职责是对现场工作的安全实施进行监督，具有维护正常生产秩序、制止违章作业、违章指挥和违反劳动纪律的行为并有解释的义务。
1.5甲方代表：范斌其职责是办理线路停电及对乙方工作履行许可手续，并对施工安全和质量进行全过程的监督验收。
2、工作任务及分工：2.1 110KV神华甲醇下游加工项目厂外供电系统工程大保当330KV 变电站第7#间隔---大保当330KV变电站控制柜；ADSS光缆一根。
从间隔至控制柜长度200米。
施工安全注意事项（二篇）
施工安全注意事项1、进入施工现场人员必须戴好安全帽,悬空及高空作业人员必须佩带安全带。
高空及屋面维修作业人员严禁在避雷带上挂攀安全带。
2、施工作业点应作有效封闭。
在规定的施工范围内须做好不低于2米的遮拦围挡及施工告示牌等防护措施。
3、施工过程中,施工人员必须认真做好每天施工完成后的落手清工作,做到工完、料净、场地清。
4、建筑垃圾严禁倒入生活垃圾箱内,并且当天必须清理运走,不准在现场堆放。
5、高空及屋面作业人员,严禁向下抛洒扬尘,严禁高空抛物,一经发现,每次扣工程款1000元,不再返还。
6、因违规操作给他人的财产造成损失的,按全价进行赔偿。
7、脚手架的搭设必须符合规范的要求。
脚手架整体承重部位应回填夯实。
不准使用轻嫩、枯脆、虫蛀、闷麻和有大裂缝的竹料;不准使用枯脆、破损、散边的竹片底笆;不准使用草绳、麻绳、塑料绳及锈蚀铁丝做拉结或绑扎的缚料;8、应自觉学习并遵守下列规定文件:切实做好安全、文明施工;1)《建筑工程安全生产管理条例》(国务院颁发)2)《江苏省消防条例》9、应自觉遵守《江苏省社会治安综合治理条例》,定期向施工人员进行法制教育,严格执行招收外来民工等有关条例,办理劳务证。
加强管理力度,严禁打架斗殴、聚众赌博及任何忧民现象发生;10、应遵守国家有关环境保护的法规、规定。
采取有效措施控制施工现场的各种粉尘、废气、废水、固体废弃物以及噪声、振动对环境的污染和危害。
上述条款,施工单位必须严格执行。
违反规定者,按性质严重程度罚款100元~1000元,并责令停工整改。
施工安全注意事项（二）在施工过程中，安全问题是最为重要的，涉及到人身安全和财产安全。
因此在施工过程中要严格遵守施工安全注意事项，确保施工安全。
下面是一些施工安全注意事项。
1. 人员培训：施工现场的所有工作人员都应有相关岗位培训。
人员应具备必要的专业知识和技能，了解并遵守施工操作规程，熟悉施工安全操作要求，掌握紧急事故处理方法。
2. 施工人员装备：施工人员应穿戴好安全帽、防护鞋、防护眼镜等个人防护用品，保护自己的安全。
全介质自承式光缆ADSS安装使用手册.
全介质自承式光缆ADSS安装使用手册一、安装程序二、安装工作的职能分配1建设单位负责线路障碍清理工作，相关停航、停电工作安排，青苗赔偿工作，有关进站施工工作票开票及联络工作，相关协调工作。
2 技术督导人员及接续人员在工作时交通由建设单位安排。
3 施工安装单位对光缆安装全过程负责。
如安装前准备工作，金具及附件的安装工作，放线和紧线工作，余缆架、接头盒、终端盒安装固定工作。
4 施工人员组织由施工单位负责。
5供货单位对安装过程技术培训、技术指导负责，负责光纤（尾纤）接续工作。
三、准备工作1 产品储运ADSS运输和贮存时应注意:a)不得使缆盘平放和堆放;b)盘装ADSS应按缆盘标明的旋转方向滚动,但不得作长距离的滚动;c)缆盘在装卸时不得冲撞、挤压和任何机械损伤，并应采用叉车装卸;d)防止受潮和长时间暴晒;e)贮运温度应控制在-40℃～+60℃范围内。
2 安装前ADSS及金具附件现场验收在ADSS光缆运到现场后,应根据合同要求,对运到工地的ADSS光缆及金具附件进行现场验收。
3安装前的人员培训3.1人员要求全介质自承式光缆安装方法适合于现有的电力传输线路，所使用的配套金具与电力输电线上使用的金具相类似。
但安装者应有ADSS或有关架空导线的安装经验。
能适高空作业.3.2培训内容3.2.1施工单位应严格贯彻电力工业技术管理、电力安全与现场检修等规定，对施工操作人员进行有效的安全培训。
3.2.2技术督导人员根据光缆施工手册对施工人员就对光缆架设有关要求,对光缆的特殊保护要求进行有效的培训,施工人员对有关设备及金具应进行试组装和试操作，以保证人身与设备安全，并确保工程质量和施工进度。
4主要安装机具及工具准备要求施工中,需注意掌握施工机械的操作要领,正确使用机械设备,以提高工效和保障ADSS的安全,主要施工机具操作要领如下:a 牵引机、张力机操作：张力机和牵引机上应有张力指示和限制装置，使ADSS在任何时候都能维持特定的张力值以平稳地运行，防止对OPGW造成任何突然的拉拽或撞击。
海东电力ADSS光缆割接应注意事宜
用 时基来观察反射 的返 回光程度） 等相关的工器具。 由于光缆成缆的要求，
霞
８００） １６ ０
（ 青海 省电力 公司信通公司海东运维站
【 关键词】 光缆割接 传输线路 电力行业建设
一
、
概述
随着经济的飞速发展 ， 近几年 电力行业建 设 日新月异 ， 新建变 电所及 改造项 目的不断增 多、 随之 而来通信设备承载 容量业务越来越 多， 对传输 线路中的光 纤利用率不断提高。本次结合办公楼的统一规划 ， 在机房改造
务及纤芯使用情况 。勘察路 由， 勘察光缆原有长度能否满足新 的路 由安 置
点及预 留度 ， 按确定路 由布 放光缆 ， 按照 按排时间合理化 ， 定割接点 ， 确 割 接前要对每一个步骤充分考虑。 从机架的位置、 光配架的摆放 、 光缆 的正规 走 向、 光缆的编号 以及熔接 色谱的编排 、 有每个光节点在 光配上 的位置 还
割接 工作 的顺利完成 。由于割接 的光纤通信 网属 于链 型网络， 业务需要 中
确定新 的位置 。在熔接 的同时另外安排人员在机房跳线， 把原来光节点的 位 置跳到新 位置上来 。 （ 若空 间不能满足 实际情况根 据 中断 申请 的来操
作） 。
断， 为了缩短 中断时间， 保质保量 、 紧凑快速 ， 完成机房主干线路。 割接一两
对熔接的每一根光纤进行测试 ， 确保做到万无一失。
总之 ， 光缆的割接是一个系统 的工程 ， 从割接前 的周密 部署 、 熔接过程 的快速准确、 到机 房的检测跳接 ， 都需要科学 的安排和合理 的衔接 ， 任何一 个环节出错ｒ 都会影 响到割接是否能按时保质完成。 参 考 文 献 全介质 自承式 （Ｄ Ｓ 光缆安装指导手册。四川汇源光通信有 限公司■ ＡＳ）
光缆工程施工说明
光缆工程施工说明一、工程概述本项目为XX地区光缆工程，主要包括光缆敷设、光缆接头制作、设备安装及调试等工程。
工程范围覆盖市区及郊区，涉及多个业务点，光缆线路全长约XX公里。
工程采用光纤复合架空地线（OPGW）和全介质自承式光缆（ADSS）相结合的方式，以满足不同区域的施工需求。
二、施工准备1. 人员组织：成立施工队伍，包括项目经理、技术负责人、施工员、安全员等，确保施工过程中各项工作有序进行。
2. 材料准备：根据工程量清单，提前采购光缆、接头盒、金具、电缆等材料，并确保材料质量符合国家标准。
3. 施工工具：准备光缆切割机、熔接机、张力仪、挖掘机、吊车等施工所需工具和设备。
4. 技术培训：对施工人员进行光缆敷设、接头制作、设备安装等专业技术培训，提高施工质量。
5. 施工方案：根据工程特点，制定详细的施工方案，包括施工流程、施工方法、质量控制、安全措施等。
三、施工流程1. 光缆敷设：按照施工方案，先进行光缆的准备工作，包括光缆的盘绕、检查、标记等。
然后根据设计图纸，进行光缆的敷设，注意光缆的曲率半径、牵引力等参数，确保光缆不受损伤。
2. 光缆接头制作：在光缆接头制作过程中，要严格按照标准操作，确保接头质量。
接头制作完成后，进行接头测试，确保光缆接头的性能达到要求。
3. 设备安装：根据设计要求，安装光缆接头盒、光缆分纤箱等设备，确保设备安装牢固、接地良好。
4. 调试：设备安装完成后，进行系统调试，包括设备自检、光纤链路测试等，确保系统正常运行。
四、施工注意事项1. 光缆敷设过程中，要注意保护光缆，防止光缆受到机械损伤、紫外线照射等。
2. 光缆接头制作要严格按照标准进行，确保接头质量。
3. 设备安装过程中，要注意设备之间的接地连接，防止设备受到雷击。
4. 施工过程中，要遵守安全规定，确保施工人员的人身安全。
五、工程验收工程完成后，进行验收。
验收内容包括光缆线路的完整性、设备性能、系统运行稳定性等。
验收合格后，交付使用。
ADSS
(5)光缆受到扭曲将损坏,严禁纵向扭曲； (6)光缆纤芯受潮和进水易断裂,施工时光缆端部必须用防水胶带 密封； (7) (7)光缆的外径是与代表档距相配套的,施工中不得随意调盘,同时 , , 金具又与光缆外径相对应,也 严禁乱用; (8)每盘光缆施工完成后,通 常预留有足够长余缆,以便在杆塔处悬挂和熔接,在变电站安装光纤 配线架。
ADSS相关设备及安装注意事项：
1、根据线路的实际情况，选用相应的ADSS光缆及其 金具。另外，还应该有一台光纤熔接机、一台光时域反射 仪(OTDR)以及配套的施工工具等。 2、由于ADSS是布放在高压输电铁塔上，所以高压输 电线的设计长度是决定ADSS光缆长度的主要依据之一，另 外还需要考虑的是杆塔上的过引、线路的弧垂、光缆接续 时所需要的长度等。基本上保证ADSS引下铁塔后有10-15m 的接续余量即可。
谢
谢!
ADSS光缆的部分技术说明
ADSS光缆工作在大跨距两点支撑的（通常为数百米，甚至超过 1公里）架空状态，与传统概念的“架空”完全不同（邮电标准的架空 吊线挂钩程式，平均0.4米对光缆有1个支点）。所以，ADSS光缆的主要 参数与电力架空线的规程接轨。 1.最大允许使用张力（MAT/MOTS） 指在设计气象条件下理论计算总负载时，光缆所受到的张力。 在此张力下，光纤应变应≤0.05[%]（层绞）和≤0.1[%]（中心管）且无 附加衰减。通俗而言，即光纤余长在这一控制值上刚好被“吃”完。根 据该参数和气象条件以及控制的弧垂，可计算在此条件下光缆的允许使 用档距。因此，MAT是弧垂-张力-跨距计算的重要依据，也是表征ADSS 光缆应力应变特性的重要证据。
ADSS光缆的接续施工:
由于ADSS光缆的特殊性，它不能象普通光缆一样任意接续，其 接续必须在输电线路的耐张塔或悬挂塔上进行，而不能在线路中间进行 接续。一般来说，在地面进行接续就行。熔接作业时，一般需要熔接车 辆，并备有充足的余缆，通常，余缆长度应能达到从杆塔引下，并延伸 到熔接作业点。注意: 从引下夹具处算起的15米左右的光缆应当割去， 以免系统中用到受挤压损坏的光缆。熔接时应用一台OTDR对接续工作 进行实时监测，以保证熔接质量。熔接点的衰耗应符合设计要求（一般 是小于0.05 dB）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3ADSS的施工安全注意事项
（1）、在施工前，由公司专业的技术人员对所有参加施工的工作人员进行相关的技术培训和实操指导，同时进行必要时试组装。
（2）经公司项目经理、施工负责人等对施工现场实地勘察，确定和编制具有针对性的合理完善的施工方案，经公司总工、专业技术负责及相关单位负责人签字后，方可实施、
（3）施工前重点核对所有杆塔形式、档距、耐张段长、交叉跨域等数据，将复测数据交设计确认后方可施工。
（4）按照设计要求对本次ADSS光缆线路的耐张铁塔挂线点为下横担以下3米，直线铁塔挂点为下横担以下4.5米，如在110kV凤香丙线#14塔—110kV凤香甲线#07塔段大跨越档距，按照以上挂点要求无法满足该档导线与光缆的安全距离要求，可将两个挂点升高，安装至铁塔下横担与主材交界处的主材上，或者联系设计现场处理。
（5）为防止在施工安装中因磨损、扭曲及线夹的压应力过大对ADSS的纤芯造成不利影响，必须采取相应的保护措施：
1）、本工程架设ADSS光缆全部采用张力放线。
2）、所有导引绳及光缆连接必须加装旋转器，以满足防扭效果。
3）、不得使用非光缆紧线夹具进行抽线或者紧挂光缆。
（6）、ADSS在施工过程中必要的弯曲必须严格遵循供货商提供的最小弯曲半径要求；余缆盘径不小于光缆外径20倍；并对滑轮、线轴直径进行控制，要求过轮半径不小于光缆直径的15倍。
（7）、紧固夹紧线缆的螺栓时必须使用力矩扳手，以控制线夹对ADSS的压应力；进行预绞丝的编制时，不得使用尖锐工具进行施工，拨编收尾预绞力，必须使用专用工具。
（8）、在张力放线机接续的过程中，应对ADSS端部进行必要的密封保护，以防杂质玷污纤芯。
（9）、在ADSS放线完毕安装悬垂线夹时，从滑轮上提升ADSS时应使用专用线托，不允许使用吊钩。
（10）、ADSS在紧线完毕后不能立即熔接，应将引下线盘固定于杆塔上较安全的位置上，以防止人为造成损坏。
（11）、直通耐张金具间ADSS的跳线于杆塔的接触处需要缠绕铝包带，且缠绕长度大于300mm，同时保证ADSS的弯曲半径满足供货商提出的要求。
（12）、光缆架设带电施工作业，必须采取安全保护措施。
（13）、光缆包含杆塔接续引下线长度（对基础面高度？？？？）和变电站龙门架至通讯机房的长度，使用PVC管保护，施工时注意。
（14）、变电站内管道光缆要符合省公司N-1文件规范，光缆分开路由敷设，并且从不同竖井进入通信机房。
（15）、变电站内管道光缆穿保护管方式：光缆从构架引上钢管伸出约10cm处开始至通讯机房进口处止，全程敷设φ32PE子管；从电缆层（电缆竖井）与场地电缆沟连接处开始至构架钢管引下处的电缆沟段φ32PE子管外面加穿φ50及以上的PVC保护管，子管、PVC 管开口及接驳处都必须牢固封堵，通讯机房内光缆不穿保护管。
（16）、站外管道光缆（包括直埋与电缆沟敷设）穿管保护方式：全程敷设φ32PE子管，外面加穿φ50及以上的PVC保护管。
（17）、变电站内管道光缆及保护管敷设号以后必须挂上光缆标示牌，电缆沟挂标示牌的地方：拐弯处挂、过路处两端挂、直线段电缆沟隔10m挂一个、防火墙两端挂、构架引上钢管头处级余缆架盘余缆处都要挂。
（18）变电站外电缆沟敷设管道光缆需在拐弯处、接头盒处、过路处、盘缆处（如有）挂光
缆标示牌，直线光缆每隔50m挂一个。
（19）、变电站外的架空光缆接头盒处需挂光缆标示牌。
（20）、直埋电缆需在拐弯处、接头盒处、过路处设置水泥标桩，直线光缆每隔50m设置一个（水泥路面用不锈钢标示牌）。
（21）、光缆从电缆层（电缆桥架、电缆竖井）进通信机房前在电缆层挂墙上牢固安装余缆架，盘留20-30m余缆，并喷刷防火漆后挂标示牌（避免标示牌被喷漆覆盖）。
（22）、光缆从电缆沟进电缆层后（包括竖井）全部要喷防火漆。
（23）、构架处引上钢管及余缆架固定必须要用抱箍（热镀锌钢条、角钢）不能用钢带等固定：构架处的盘缆架需离地2.5米以上。
根据以上情况，对杆塔的强度校验不可能按原设计条件进行，对杆塔承载能力的降低程度也无法确切估量，而加挂本工程光缆后，给原杆塔又增加了负荷，因此为确保原运行杆塔安全，要求在紧线操作时，打上反向临时拉线，并且评估铁塔材料的完好性，必要时对受损严重的杆段进行补强和加固。
