石武客运专线项目CPⅢ测量技术应用与总结

合集下载

确保石武客专黄河桥轨道控制网(CPIII)点位精度

确保石武客专黄河桥轨道控制网(CPIII)点位精度

确保石武客专黄河桥轨道控制网(CPIII)点位精度中铁XX局一公司精测大队QC小组一、工程概况郑州黄河公铁两用桥主桥全长1684.35m,第一联为(0~7#墩)120+5×168+120的六塔连续钢桁结合梁斜拉桥,第二联(7~12#墩)为5×120的连续钢桁结合梁桥。

下层铁路桥面为双线客运专线,线间距7m。

主桁为三角形桁式,横向三片桁布置,中桁垂直,边桁倾斜。

钢桁梁上弦杆与混凝土桥面板结合形成公路结合桥面,下层铁路桥面为正交异性整体钢桥面板。

:图一郑州黄河公铁两用桥主桥外观图为了满足轨道精调需要,特对黄河桥主桥进行轨道控制网(CPIII)测设。

由于CPIII的测量受钢桁梁柔性的影响,高速铁路常规的轨道控制网(CPIII)测量方法无法满足其精度要求,为了达到高精度目的,QC小组成员对钢桁梁的特殊性质进行研究并结合现场情况,对常规的测设方法和手段进行改进,制定了黄河桥轨道控制网(CPIII)精测方案。

二、小组简介1、小组概况QC小组成员情况一览表表一制表人:阮仁义审核人:张杰胜制表时间: 2010-10-12、QC小组活动计划小组活动日程推进表表二制表人:阮仁义审核人:张杰胜制表时间:2010-10-22四、现状调查1、由于黄河桥主桥线路中心线设计方位角是182°,当钢桁梁伸缩变化时主要影响CPIII的X轴坐标变化。

为满足钢梁随环境的变化而伸缩,在钢桁梁的活动端设置了特殊结构的伸缩装置.项目限差(mm)项目限差(mm)X轴坐标较差 3 Y轴坐标较差 3相邻点X轴坐标增量 2 高程较差 3相邻点Y轴坐标增量 2QC小组对钢桁梁上CPIII精度进行了检查,共检查144点,其中不合格64点,合格率55.6%。

对不合格点数分布情况进行了统计如下:序号项目不合格点数累积不合格点数累积百分比(%)1 X轴坐标较差56 56 87.52 相邻点X轴坐标增量3 59 92.23 相邻点Y轴坐标增量 3 62 96.94 Y轴坐标较差 1 63 98.45 高程较差 1 64 100结论:从表可以看出,X轴坐标较差不合格数占总不合格数的87.5%,是CPIII精度不符合的主要问题。

石武线测量方案-标书

石武线测量方案-标书

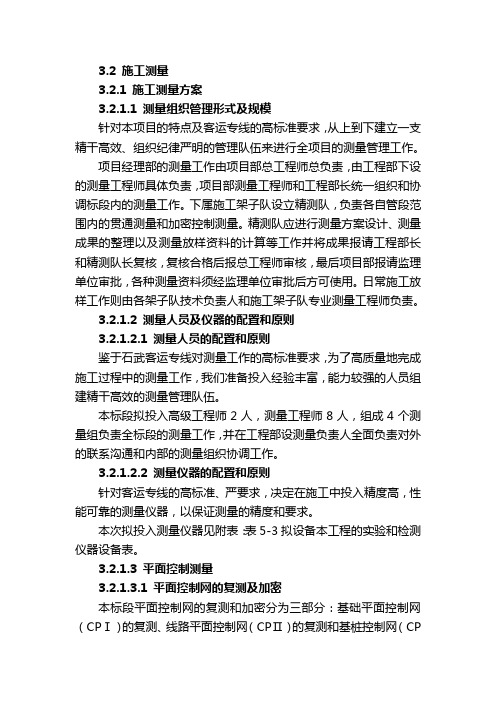

3.2 施工测量3.2.1 施工测量方案3.2.1.1 测量组织管理形式及规模针对本项目的特点及客运专线的高标准要求,从上到下建立一支精干高效、组织纪律严明的管理队伍来进行全项目的测量管理工作。

项目经理部的测量工作由项目部总工程师总负责,由工程部下设的测量工程师具体负责,项目部测量工程师和工程部长统一组织和协调标段内的测量工作。

下属施工架子队设立精测队,负责各自管段范围内的贯通测量和加密控制测量。

精测队应进行测量方案设计、测量成果的整理以及测量放样资料的计算等工作并将成果报请工程部长和精测队长复核,复核合格后报总工程师审核,最后项目部报请监理单位审批,各种测量资料须经监理单位审批后方可使用。

日常施工放样工作则由各架子队技术负责人和施工架子队专业测量工程师负责。

3.2.1.2 测量人员及仪器的配臵和原则3.2.1.2.1 测量人员的配臵和原则鉴于石武客运专线对测量工作的高标准要求,为了高质量地完成施工过程中的测量工作,我们准备投入经验丰富,能力较强的人员组建精干高效的测量管理队伍。

本标段拟投入高级工程师2人,测量工程师8人,组成4个测量组负责全标段的测量工作,并在工程部设测量负责人全面负责对外的联系沟通和内部的测量组织协调工作。

3.2.1.2.2 测量仪器的配臵和原则针对客运专线的高标准、严要求,决定在施工中投入精度高,性能可靠的测量仪器,以保证测量的精度和要求。

本次拟投入测量仪器见附表:表5-3拟设备本工程的实验和检测仪器设备表。

3.2.1.3 平面控制测量3.2.1.3.1 平面控制网的复测及加密本标段平面控制网的复测和加密分为三部分:基础平面控制网(CPⅠ)的复测、线路平面控制网(CPⅡ)的复测和基桩控制网(CPⅢ)的布设及加密。

在交接桩完成后,项目部立即组织测量人员展开平面控制网的复测工作。

平面控制网的复测由项目部总工程师总负责,由测量工程师牵头并负责组织各精测队实施。

石武客运专线的平面控制网分为基础平面控制网(CPⅠ)和线路平面控制网(CPⅡ),由设计单位提供,测量精度要求高。

CPⅢ在城市轨道交通轨道施工中的应用

CPⅢ在城市轨道交通轨道施工中的应用

安 全 门
站台面
车辆轮廓
车辆限界
线
设备限界



线
CPⅢ控制点
CPⅢ控制点
轨面
墙 柱
CPⅢ控制点
线 路 中 心 线
CPⅢ控制点
安 全 门
站台面
轨面
左线
右线
地下车站CPIII控制点选点位置
8、CPIII控制点埋设
8.1测量组件 CPⅢ控制点测量组件采用精加工元器件,由1Cr18Ni9不锈钢材料制 作。轨道基础控制点标志重复安置精度和互换安装精度X、Y、Z三方向 分别小于0.4mm、0.4mm、0.2mm。CPⅢ控制点测量组件由预埋件、 平面测量杆、专用平面测量棱镜、高程杆四部分组成。 1)预埋件 预埋件在CPIII控制网测量前进行埋设,用于连接平面测量杆或高程测 量杆,进行后续平面或高程测量工作,如下图所示。
如右图所示,O为圆曲线 圆心,在线路中线外侧一定 位置设站Z,线路中线位置 为D,观测视线极限是隧道 壁的切点Q,则O到D的距离 即为圆曲线半径R,则Z到Q 的距离即为通视距离S:设 站Z到线路中线D的长度为r
,Z到D的距离为结构横向净 O
空的1/2;则:
S (R r)2 (R d)2
曲线外结构边线 仪器设站线路 线路中心线 曲线内结构边线
按照以上计算可推算不同曲线半径及不同结构型式条件下的CPIII 控制点纵向布设间距;
6.1、CPIII控制点纵向布设间距分析
CPIII控制点布设位置可适当以5m的整倍数增大纵向间距。地下段 CPIII控制点纵向间距均布设为30m~40m。
6.2、CPIII控制网网形设计
在地铁中受小半径曲线短通视距离的影响,小半径曲线处单站只能观测 到4对点,搬站时也只能前进1个纵向间距。为使整个网形结构保持一致, 根据不同的结构形式,地铁轨道CPIII控制网的平面控制网网形如下图所示。 每个自由测站观测4对控制点,测站间重复观测3对控制点。每个控制点有 四个自由测站的方向和距离观测量。

高速铁道工程技术《知识点四 CPⅢ测量与数据处理》

高速铁道工程技术《知识点四   CPⅢ测量与数据处理》
• 自由网平差与校正:先把CPⅢ网中各网点连同与其联测的 控制点一起进行自由网平差;自由网平差后,这样ห้องสมุดไป่ตู้制点就 有两套坐标,一套是它们在自由网平差后得到的新坐标,另 一套是它们在控制点建网时的旧坐标;当CPⅢ网联测控制 点数量超过两个时,就可以按照最小二乘原理,求解新旧两 套坐标系统的坐标转换参数,然后根据坐标转换参数对自由 网平差后的坐标及精度参数进行坐标系统的转换。
知识点四 CPⅢ测量与数据处理
〔一〕CPⅢ平面控制网的测量网形与联测方法
• Ⅲ平面网观测时采用全站仪自由设站的方法,因此不存在仪器 对中误差,测站点均匀分布在线路中线附近;
• Ⅲ点采用特殊的强制固定装置,保证了目标点重复安装的精度, 也最大程度消减了棱镜安装时的对中误差;
• 6 Cm; • 8 CPⅢ平面网的观测必须是自动观测,测量仪器必须是测量机
图5:返测水准路线示意图
沪昆铁路客运专线浙江有限责任公司
水准路线中所有CPⅢ点间的水准路 线长度也根本相等。线路采用独立往 返观测的方式对水准线路进行检核, 保证了CPⅢ水准测量的正确性
CPⅢ高程控制网平差方法采用间接
知识点四 CPⅢ测量与数据处理
〔三〕CPⅢ平面控制网平差方法
• 平差处理过程中不降低CPⅢ网的实际观测精度,保证轨道 施工铺轨的平顺性。平差主要有以下三种计算模型:自由 网平差与校正、传统的约束网平差计算和CPⅢ网置平算法。
• CPⅢ网置平算法:在CPⅢ网及其自由网平差时,可以把 CPⅢ网视为一个二维的平面刚体,而作为CPⅢ网沿线控 制基准也可视为一个二维的平面刚体,这两个二维的平面 刚体如何匹配的最好,就是CPⅢ网的置平平差算法需要解 决的问题。该算法的实质就是在不改变CPⅢ网网形刚体及 其精度和不改变CPⅢ控制基准网网形刚体及其精度的前提 下,通过坐标转换实现CPⅢ自由网与CPⅠ、CPⅡ网的最 优匹配。

高速铁路桥梁无砟轨道CPⅢ测量技术

高速铁路桥梁无砟轨道CPⅢ测量技术

高速铁路桥梁无砟轨道CPⅢ测量技术摘要高速铁路铁路无砟轨道对线路稳定性和平顺性的极高。

在本文主要介绍桥梁无砟轨道(CPⅢ)施工期间的测量技术和注意事项。

关键词无砟轨道;CPⅢ;平面;高程;测量0 引言为解决无砟轨道高平顺和稳定性要求,目前,我国已在高速铁路线路勘察、施工、运行维护期间建立统一的平面、高程控制网和计算基准。

主要包含框架平面控制网(CP0)基础平面控制网(CPⅠ)、线路平面控制网(CPⅡ)、轨道控制网(CPⅢ)。

在施工期间需对桥梁按设计要求进行沉降观测,保证线路的稳定性。

桥梁架设完成后,利用已有的CP0、CPⅠ、CPⅡ测量网,建立无砟轨道施工测量网CPⅢ,由CP Ⅲ控制轨道的平顺性。

1 CPⅢ测量时间桥梁架设完毕、沉降稳定评估通过,在线路防撞墙上设置CPⅢ网,并进行第一次测量平差。

利用CPⅢ网采用后方交汇模式放样轨道基础及轨道板精调控制点(GRP);进行CPⅢ第二次测量平差,利用平差后数据测量平差轨道板精调控制点(GRP点);轨道板铺设完毕钢轨铺设之前进行CPⅢ第三次测量平差,用于长钢轨的精调施工。

2 CPⅢ测量点的埋设及命名CPⅢ标志一般埋设于梁固定支座上方、防撞墙顶部中间,线路方向与左右方向偏差均不大于±10mm,预埋件的中心线与竖直方向的夹角不大于5°,然后隔一孔梁(约65m处)埋设于相同的位置;非标梁和连续梁每50m~80m处埋设一对CP Ⅲ标志,不要设置在梁的中间部位。

防撞前施工完毕后在相应的防撞墙顶部采用冲击钻打孔直径为10cm,深10cm的孔,使用支座灌浆砂浆将CPⅢ预埋件买入防撞墙,预埋件顶部高于防撞墙顶部1mm~2mm。

注意加盖CPⅢ保护套。

CPⅢ点按照公里数递增进行编号,其编号反映里程数;CPⅢ点以数字CPⅢ为数字代码,所有处于线路上行线轨道左侧的标记点,编号为奇数,处于上行线轨道右侧的标记点编号为偶数,在有长短链地段应注意编号不能重复。

3 CPⅢ平面测量3.1 CPⅢ条件CPⅢ观测应在气象条件相对比较稳定的天气下进行(温差变化较小,湿度较小,如阴天),夜间观测应避免强热光源对观测的影响,观测时段的选择应遵循如下的原则:1)应尽量选择无风的阴天进行;2)应完全避开日出,日落、日中天的前后1h 的时段进行观测;3)如果允许,首先应选择夜晚无风的时段观测。

应用证明南方测绘(石武二局)(222)

应用证明南方测绘(石武二局)(222)
测量精度方面
孔位偏差精度要求为:
横向〈±0.3mm纵向〈±0.3mm高程〈±0.3mm
我公司采用道岔板精调系统对板式道岔进行精调过程控制,测量成果均满足道岔板精调要求,符合高速铁路设计及规范要求。
从目前情况来看,该系统在施工过程中能满足我单位的施工要求,平均每套系统每天可以完成道岔板20块以上的精调作业,节省了人力物力,增大了经济效益和社会效益,为石武客专顺利竣工提供了坚实的基础。
应用证明
项目名称
石武铁路客运专线(河南段)
应用单位
中铁二局股份有限公司石武铁路客运专线(河北段)项目经理部
通讯地址
石家庄市元氏县殷村
负责人(电话)
张次民(电话:)
应用成果起止时间
2010-南方测绘研制的高速铁路道岔板精调系统是国内首创,适用于高速铁路板式道岔检测、精调及平顺性检测的系统软件。该系统以GRP点为定位基准,采用计算机技术对全站仪进行实时操作获取测量坐标,并对测量坐标进行严密计算,得到轨道板精调定位孔偏差。测量结果进行真实保存,具有很强的可追溯性。
我公司在石武客专施工作业8组18号板式无砟道岔铺设工程,与2010年9月20日使用南方测绘高速铁路道岔板精调系统,道岔板检测及配套硬件设施一套,经过现场技术人员的跟踪培训以及现场技术服务,我们已经熟练掌握了板式道岔精调系统的操作,并对板式道岔轨道板精调作业有了深入理解。运用计算机辅助技术,大大提高了道岔板精调的工作效率,并在2010年10月16日我公司顺利完成了8组18号板式道岔的检测及精调。
应用单位(盖章)
2010年11月14日

京石客运专线CPⅢ控制网测量作业指导书(201...

京⽯客运专线CPⅢ控制⽹测量作业指导书(201...新建铁路京⽯、⽯武(河北段)客运专线CPⅢ控制⽹测量作业指导书京⽯铁路客运专线有限责任公司中铁⼆院⼯程集团有限责任公司⼆〇⼀〇年三⽉成都新建铁路京⽯、⽯武(河北段)客运专线CPⅢ控制⽹测量作业指导书编写:复核:审核:京⽯铁路客运专线有限责任公司中铁⼆院⼯程集团有限责任公司⼆〇⼀〇年三⽉成都⽬录1概述 (1)1.1 ⼯程概述 (1)1.2 线路基本情况 (2)1.3 CPⅢ控制⽹测量的准备⼯作 (2)1.4 CPIII施测单位及⼈员资质要求 (4)2技术依据 (4)3测量范围及内容 (5)3.1 测量范围 (5)3.2 测量内容 (5)4坐标和⾼程系统 (5)4.1 平⾯坐标系 (5)4.2 ⾼程基准 (7)5精测⽹加密 (7)5.1 ⼀般规定 (7)5.2 GPS加密CPII⽹ (8)5.3 导线加密CPII⽹ (11)5.4 线路⽔准基点的加密 (12)5.5 线下⼯程沉降评估 (14)6CPⅢ点的埋标与布设 (14)6.1 CPⅢ标志 (14)6.2 CPⅢ点和⾃由测站编号 (21)6.3 CPⅢ点的布设 (22)6.3.1桥梁段CPⅢ点的布设 (23)6.3.2路基段CPⅢ点的布设 (24)6.3.3隧道段CPⅢ点的布设 (27)7CPIII测量仪器设备及软件 (28)7.1 CPIII测量使⽤的全站仪及棱镜 (28)7.2 CPIII数据采集及处理软件 (29)8CPⅢ平⾯⽹测量与数据处理 (29)8.1 CPⅢ平⾯控制⽹布设 (29)8.2 CPIII平⾯⽹观测 (32)8.3 CPIII平⾯⽹数据处理 (35)9CPⅢ⽹⾼程测量 (39)9.1 CPIII⾼程测量技术要求及控制⽹布设 (39)9.2 CPIII⾼程⽹观测 (40)9.3 桥⾯⾼程传递 (41)9.4 CPIII⾼程内业数据处理 (42)10数据整理及成果提交要求 (43)10.1 数据整理要求 (43)10.2 成果资料提交 (45)11CPⅢ⽹的复测与维护 (46)11.1 CPⅢ⽹的复测 (46)11.2 CPⅢ⽹的维护 (47)11.3 CPIII标志的保护 (47)12CPIII⽹测量评估 (47)12.1 建设、评估、施⼯、监理各⽅职责、要求及⼯作内容 (47)12.2 评估流程 (48)13附件 (51)13.1 京⽯客运专线CPⅢ控制⽹技术⽅案报审表 (51)13.2 京⽯客运专线CPⅢ轨道控制⽹成果评估申请表 (52)京⽯、⽯武(河北段)客运专线CPⅢ控制⽹测量作业指导书1概述1.1⼯程概述京⽯铁路客运专线公司筹备组管辖京⽯客专及⽯武客专河北段。

毕业设计(论文)-石武高铁无砟轨道精调测量--静态调整

石武高铁无砟轨道精调测量——静态调整学生姓名:。

学号:2008020528指导教师:,,,,,,,,,,,,,职称:,,,,,,,,,,、专业:工程测量技术系(部):测绘工程系二零一一年六月一日石武高铁无砟轨道精调测量——静态调整,,,(黄河水利职业技术学院,河南开封475003)摘要高速铁路作为现代社会的一种新的运输方式,具有极为明显的优势,高铁中的无砟轨道是当今世界先进的轨道技术。

无砟轨道精调贯穿了无砟轨道施工及联调联试全过程,从无砟轨道施工开始直至无缝线路铺设后轨道具备高速行车条件为止,其中在精调测量中静态调整占有很大意义。

在钢轨铺设完毕、侧向挡板施工完毕后将要进行精调测量(静态调整),根据轨道静态测量数据对轨道进行全面、系统地分析调整,将轨道几何尺寸调整到允许范围内,对轨道线型进行优化调整,合理控制轨距、水平、轨向、高低等变化率,使轨道静态精度满足高速行车条件。

本文将主要介绍在进行静态调整过程中GRP1000数据采集(GRPwin)、数据处理(GRP SlabRep和DTS)等先进技术的应用研究,使其达到能够理解如何获取调整轨道数据、如何利用数据进行静态调整轨道的目的,以其为进行动态调整提供基础。

关键词:精调测量;静态调整; GRP1000数据采集;数据处理;调整轨道目录第1章绪论 (1)第2章无砟轨道精调测量 (2)2.1 无砟轨道测量的主要程序和内容 (2)2.1.1 勘测设计阶段 (2)2.1.2 施工阶段 (2)2.1.3 竣工验收阶段 (3)2.2 无砟轨道精调测量的简介 (3)第3章无砟轨道精调测量(静态调整) (5)3.1石武高铁无砟轨道(漯河、驻马店段)精调测量 (5)3.1.1无砟轨道精调测量(静态调整)主要设计内容 (6)3.1.2无砟轨道精调测量(静态调整)的时机 (6)3.2 无砟轨道精调测量(CPⅢ控制网复测测量) (6)3.2.1 CPⅢ控制网复测平面测量 (6)3.2.2 CPⅢ控制网复测高程测量 (8)3.3 无砟轨道精调测量(静态调整)——驻马店段 (9)3.3.1无砟轨道精调测量(静态调整)工程属性 (9)3.3.2 GRP1000数据采集(GRPwin) (10)3.3.2.1 准备阶段 (10)3.3.2.2 外业数据采集前的流程 (12)3.3.2.3 外业数据采集 (19)3.3.3 GRP SlabRep报表输出步骤(传出数据软件) (26)3.3.4 轨道精调(内业处理) (29)3.3.5外业调整轨道 (32)结论 (38)参考文献 (39)致谢 (40)附录…………………………………………………………………(41第1章绪论高速铁路精密工程测量是相对于传统的铁路工程测量而言,为了保证高速铁路非常高的平顺性,轨道测量精度要达到毫米级。

浅谈石武客运专线CPIII测设技术要点

浅谈石武客运专线CPIII测设技术要点高平顺性是客运专线无碴轨道最大特点。

为了满足高平顺性要求,必须建立起高精度的控制网,这成为无碴轨道最突出的特点,同时也是其建设成败的关键因素之一。

为了保证轨道的高平顺性,线路必须具备非常标准的几何参数,因此对测量精度提出了很高的要求。

客运专线测量控制网的布测有其自身的特点。

这里主要结合石武客运专线线上CPIII测量控制网的布测方法、测量过程、精度要求、计算过程等进行总结。

标签客运专线;测量;控制网;精度1、工程概况中铁二十局石武客专项目部一分部位于河南段二标,从黄河北引桥特大桥0#台到公铁两用桥2#墩共计19.2公里,其中DK631+100~DK631+222.48为路基段,是CRTS II板和CRTS I板过渡段,共计122.48米。

DK631+222.48~DK642+805.94为黄河北引桥特大桥,共计11.583公里,共涉及358个桥墩。

DK642+806.211~DK650+411.149为公铁两用桥,共计7.604公里。

2、石武客专CPIII布设方案2.1 CPII控制网简述为了高效、准确地建立CPIII 控制网,一般情况下都需要加密CPII网。

因而CPII 的加密的主要目地是为了方便轨道控制网CPIII的观测,以及弥补被损毁的和无法利用的CPII点。

在路基、桥梁地段CPII加密采用GPS测量在原精密平面控制网基础上按同精度内插方式加密。

石武客运专线“黄河北引桥特大桥”共分了两个CPII加密段。

第一段从0#~261#,桥上共加密15个CPII点,分别布设在防撞墙两侧,成“之”字形布开。

第二段从黄河北引桥261#到公铁137#,桥上共加密9个CPII点。

加密测量前应检查联测标石的完好性,对丢失和破损的标石应按原测标准用同精度内插方法恢复或增补,在CPII加密测量时需观测2个时段,每个时段不少于60分钟。

2.2 CPIII控制网的布设根据石武客专河南段下发的CPIII测设方案的要求,CPⅢ点应成对布设,距离布置一般约为50~70 m,个别特殊情况下相邻点间距最短不小于40m,最长不大于80m。

阐述客运专线无砟轨道CPⅢ控制网测量

阐述客运专线无砟轨道CPⅢ控制网测量1 概述客运专线轨距调整量为1cm以内,高低调整量为-4、+26mm,因此,用于高铁客专轨道施工误差调整量很小,对精度有着较严格要求。

对轨道平顺度要求比较高,而客专线路平顺性是主要通过高精度CPⅢ控制网来完成的,所以,只有保证CPⅢ控制网精度,无砟轨道高平顺性才有可能得到。

无砟轨道控制测量采用全新高精度三维测量方法,也使用GPSCP0、CPⅠ、CPⅡ控制测量,CP0、CPⅠ属于高铁高等级控制点这可以保证全线贯通,最终达到CPⅢ控制网四位一体精确测量定位。

这可以满足高铁铺轨测量误差,即平面、高程都能够控制在1mm之内。

2 工程概况合肥至福州铁路客运专线(闽赣段)土建工程HFMG-1标段,起讫里程为DK343+180~DK438+882,正线全长95.7km。

其中:桥梁92座,桥梁占线路全长32.7%;隧道47.5座,占全线58.9%;路基82段,占线路全长8.4%。

标段范围内设有车站2座:分别为德兴车站、婺源车站。

本文结合合福铁路客运专线测量实践,介绍高速铁路客运专线无砟轨道CPⅢ控制网测量技术以及测量方法。

3 CPⅢ控制网测量3.1 CPⅢ平面控制网测量合福线CPⅢ平面控制成果是按照首次测量与平差计算,独立地两次而得到。

所谓“独立地两次”是指两次测量与平差计算在完全不同两个时间段内。

CPⅢ平面控制网外业观测,采用智能型全站仪在自动观测软件控制下自动观测。

合福线CP Ⅲ平面控制网自动观测软件全线统一为西南交大开发CPⅢDAS(Demo版)软件,而且自动观测软件是通过铁道部有关部门评审。

数据平差软件采用中铁二院与西南交大开发高速铁路通用平差软件Survey Adjust数据处理系统。

3.1.1 平面定位精度。

CPⅢ控制点测量方法是自由测站边角交会测量,可重复性测量精度±1.5mm,相对点位精度1mm。

采用仪器设备与自动观测软件:全站仪标称精度必须满足如下要求:水平方向测量精度:≤±1″,距离测量精度:≤±1mm+2ppm带目标自动搜索及照准(ATR)功能全站仪,该工程选用仪器为2台TCA2003,同时每台仪器应配12~13个Leica精密棱镜。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

石武客运专线项目CPⅢ测量技术应用与总结摘要:cpⅲ主要为无砟轨道铺设和运营维护提供控制基准,控制网精度要求高,施测难度大,特别是采用自由设站边角交会测量,是一种全新的测量方式,该测量方式在国内并不多见,鉴于此,对cpⅲ测量技术的研究和应用就非常有意义。

关键词:客运专线 cpⅲ测量技术应用
1 工程概况
石家庄至武汉客运专线我公司所属标段测区里程为:
dk540+942-dk545+214.08、dk547+622.18-dk568+325,正线全长24.975公里,包括部分鹤壁特大桥和部分卫辉卫共特大桥。

鹤壁特大桥位于鹤壁市淇滨区,桥长4272.08m,主要跨越京珠高速公路互通匝道及鹤壁城区,本区段共布设cpⅲ点132个,平面与高程共点。

卫辉卫共特大桥位于鹤壁市淇县境内,主要跨越鹤辉高速公路匝道、226省道、淇河、思德河、赵家渠,桥长20702.82m(我公司施工段),本区段共布设cpⅲ点650个,平面与高程共点。

2 cpⅲ控制网测量的准备工作
2.1 线下工程沉降和变形评估
无砟轨道对线下基础工程的工后沉降要求非常严格,沉降观测决定无碴轨道的施工时间,施工中加强沉降观测对保证结构物及过渡段的施工质量非常重要。

cpⅲ的控制网测量应待线下工程沉降和变形满足要求,且无砟轨道铺设条件评估通过后进行。

2.2 cpⅱ控制网加密
为便于cpⅲ基桩网的建立和观测,需要对cpⅱ网进行加密,以及弥补被损毁的和无法利用的cpⅱ点,同时cpⅲ平面网要附合于cpⅰ、cpⅱ控制点上,每600m左右(400~800m)需要联测一个cpi 或cpii控制点,自由测站至cpⅰ、cpⅱ控制点的距离不应大于300m。

我处桥梁施工标段均为平原地段,控制点多布设于田间,容易被庄稼遮挡或距离线路过远,因此我处将所有加密cpⅱ点布设在防护墙立面上,位于桥梁固定支座位置处,沿桥梁呈“之”字形布设。

cpⅱ加密采用gps静态相对定位测量原理在原精密平面控制网基础上按同精度扩展方式加密。

高程加密控制网测量采用二等水准进行联测。

3 cpⅲ平面控制点与高程点的布设
根据相关规定,为便于兼顾施工及后期运营维护,我处施工时将cpⅲ控制点布置在桥梁固定支座端上方防撞墙顶端,埋设立式基座,cpⅲ高程控制点与平面控制点共桩。

距离布设基本为60m左右一对,且不应大于80m,相邻cpⅲ控制点应大致等高,两侧相对的两点之间允许的里程差应小于1米,布设高度应与轨道面高度保持一致的高度间距。

尽可能的将控制点选在固定支座端,避开连续梁的跨中位置和活动支座端,cpⅲ控制点还应标识标注清晰、齐全。

4 cpⅲ控制网测量的技术依据
1.《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号);
2.《客运专线铁路无碴轨道铺设条件评估技术指南》(铁建设
[2006]158号);
3.《精密工程测量规范》(gb/t 15314-94);
4.《国家一、二等水准测量规范》(gb12897-2006);
5.《全球定位系统(gps)铁路测量规程》(tb10054-97);
6.《关于进一步规范铁路工程测量控制网管理工作的通知》(铁建设[2009]20号);
5 cpⅲ控制网测量
5.1 测量设备要求:
按照《客运专线无砟轨道铁路工程测量暂行规定》用于cpⅲ网测量的仪器:
①具有自动搜索棱镜,自动照准目标,自动跟踪目标功能的全站仪,其测角标称精度应≤±1″,测距标称精度≤1mm+2ppm,本项目采用的是徕卡的tca1201+;
②标称精度为每公里高差中误差≤0.3mm的电子水准仪以及配套的铟瓦水准尺。

5.2 cpⅲ控制网观测
5.2.1 cpⅲ平面控制网测量
cpⅲ控制网采用自由设站交会网的方法测量,每次设站以2x6个cpⅲ点为测量目标,保证每个点测量3次,cpⅲ施测时自由设站点距cpⅲ控制点距离为一般应小于120m左右,最大不超过180m,距高等级已知点最大不超过300m。

如图5.1所示:
每次测量开始前在全站仪初始行中输入起始点信息并填写自由
测站记录表,每一站测量至少3组完整的测回。

当cpⅱ点位密度和位置不满足cpⅲ联测要求时,应按同精度扩展方式增设cpⅱ控制点。

与上一级cpⅰ、cpⅱ控制点联测时,应通过2个或3个线路上的自由测站进行联测。

为了使相邻重合测段能够满足cpⅲ控制网的测量高均匀性和高精确度,每个重合测段至少重复观测6对cpⅲ点进行平差,每个测段一般为4~8km,最短不宜小于3km。

现场测量时必须记录各测站的实际情况,应如实填写测站表。

5.2.2 cpⅲ平面数据处理
在自由设站cpⅲ测量中,应采用能使全站仪自动照准、观测、记录的数据采集专用软件。

外业数据存储之前,必须对观测数据的质量进行检核,观测数据经检核不满足要求时,及时进行重测,经检核无误并满足要求时,进行数据存储、计算和平差处理。

cpⅲ平面控制网平差应采用铁道部评审通过的cpⅲ专用平差软件,并能进行cpⅲ网平差精度检核。

我单位使用铁道部第三勘察设计院《客运专线cpⅲ一体化测量系统》。

cpⅲ控制网精度指标如表5.1和5.2:
6 二等水准点高程传递
因桥面与地面间高差过大,直接将线路水准基点高程传递到桥面cpⅲ控制点上困难,而且精度也不高,因此我们采用不量仪器高和棱镜高的中间设站的三角高程测量法进行传递,观测两遍,并且变换仪器高,进行四个测回的观测,这样既可以避免量取产生的误
差,又能精确求出点b与点f的高差。

其测量原理如下图:
7 cpⅲ控制网的复测与维护
由于cpⅲ网布设于桥梁上或由于线下工程的稳定性等原因的影响,为确保cpⅲ点的准确性,在使用cpⅲ点进行后续轨道铺设测量时,应定期与周围其它点进行校核,特别是要与地面上布设的稳定的cpi、cpii点进行校核,以便及时发现和处理问题。

控制网的建设是一项系统性、持续性强的工作,需要在施工期间进行定期维护、复测。

复测时首先进行现场勘查,检查标石的完好性,对丢失和破损较严重的标石按原控制点标准恢复,采用的方法、使用的仪器和精度应按建网时相应等级的规定进行。

采用上述cpⅲ控制网测量技术,不仅能使精度保持在毫米级的范围内,而且能满足工程施工的各项要求。

总之,cpⅲ控制网测量是客运专线施工测量中的关键,施工单位掌握cpⅲ控制网测量技术不仅是客运专线施工最基本的技术要求,也是施工单位客运专线修建技术水平的体现。

参考文献:
[1] 《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号).
[2] 《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号).
[3] 《精密工程测量规范》(gb/t 15314-94).
[4] 《国家一、二等水准测量规范》(gb12897-2006).
[5]《关于进一步规范铁路工程测量控制网管理工作的通知》(铁建设[2009]20号).。
