降低接地电阻阻值
沙漠油田接地装置降阻技术措施研究
沙漠油田接地装置降阻技术措施研究张犁1，何林海2，华新娟2，袁冬21.新疆油田公司 8340002.新疆时代石油工程有限公司 834000摘要：通过对油田几十年来采用的多种接地技术的阐述、分析，推荐沙漠油田应利用低电阻接地模块来降低接地电阻。
对杆架式变电站接地装置利用该模块进行接地电阻的理论计算和实际应用，为其它设施降低接地电阻提供技术参考。
关键词：沙漠油田高土壤电阻率接地装置降低接地电阻低电阻接地模块新疆克拉玛依油田有杆架式变电站6700个，遍布油田的各个角落：戈壁、草场、农田、沙漠……，数量多，分散而且面积广，近年来，沙漠油田发生了多起接地电阻升高事故，不仅烧毁了一次设备，有的还造成了牧民的牲畜触电死亡事故。
接地是保证电力系统、电气设备正常运行和人身及财产安全而采取的重要技术措施，除了加强对接地装置的管理外，技术措施也是一个重要的环节。
接地成功的最主要指标就是接地装置的接地电阻是否符合规范要求，并保持长期稳定。
在设计和安装杆架式变电站接地装置时，根据电力行业标准DL/T621-1997，接地装置的接地电阻应满足：（1）、变压器容量在100kVA以下（含100kVA）的接地电阻R≤10Ω；（2）、变压器容量在100kVA以上的接地电阻R≤4Ω。
克拉玛依油田地处亚欧大陆腹地，典型的温带大陆性干旱气候，夏季干热，冬季寒冷，降水稀少，蒸发量大，土壤电阻率高，并具较强的盐碱腐蚀性，必须采取行之有效的接地解决方案，使接地装置使用寿命达到油田的开采年限。
象前面提到的那样，克拉玛依油田通过五十多年的发展，地域从当初的市郊戈壁，发展到周边更远的草场、农田，现在已经延伸到了准噶尔盆地的腹部沙漠。
随着油田的发展，接地技术也不断发展，在设计、施工、管理等方面积累了丰富的经验，尤其对沙漠油田（土壤电阻率在300Ω·m）接地装置的降阻技术，进行了深入的研究。
一、接地装置的几个概念1．接地装置接地体和接地线的总合。
接地电阻超标处理方法
接地电阻超标处理方法
接地电阻超标处理方法可以采取以下几种方式：
1. 检查接地系统：首先需要检查接地系统的设计和安装是否符合规范和标准，包括接地体的选择和布置、接地电缆的质量和连接方式等。
2. 清理接地体周围的杂物和腐蚀物：接地体周围的杂物和腐蚀物会影响接地电阻的测量结果，因此需要清除。
3. 增加接地电极数量：如果接地电阻依然超标，可以尝试增加接地电极的数量，以增大接地面积。
4. 重新铺设接地电缆：如果接地电缆质量差或者连接方式不正确，可以考虑重新铺设接地电缆，并确保连接良好。
5. 添加接地改良剂：适量添加接地改良剂，如盐、硫酸铜等，可以降低接地电阻。
6. 加强接地系统维护：接地系统可能会因为使用时间长了、杂乱无章地维修等原因出现问题，因此，加强接地系统的维护和检修，及时处理故障和问题，能够提高接地电阻的性能。
如果上述方法不能解决接地电阻超标的问题，建议请相关专业人士进行详细的检测和分析，找出具体的原因并采取适当的措施。
油田配电线路杆塔接地电阻阻值影响因素分析
阻值也不同 。 其主要原 因是 ， 黑土、 粘 土等土 质中电解质成分多， 导 电率 高， 接地 电阻率低 。 而 沙土 电解质成 分９ － ， 导 电率低 ， 所 以接地电阻 阻值 偏 高。 因此可采用 更换接地 装置周 围土壤的 方式降 低接地 电阻 ， 缺 点是 人 力和 工时耗 费较 大。 ３ ． ２ ． ２ 土壤 湿度对 接地电阻阻值的影 响 通 过实地测量－ ． － ｆ ￣， 我厂北部地区接地 电阻阻值 要普遍 比南部 低， 这是 由于北部为低洼地带 ， 常年积水 ， 土壤 湿度较 高， 则土壤 导电率高， 电阻率低 ， 所测接 地电阻阻值则较 小。 ３ ． ２ ． ３ 采 用化学方式 处理的土壤对接 地电阻阻值的影 响 为分析经 过化学 方式 处理 的土 壤对 接地 电阻阻值影 响 ， 在此 选用 接地 体周 围的土 壤是沙 质的土壤进行 试验 。 在土壤 上用 １ ％的食盐 水进 行浇 灌。 对 比处理 前后的接地 电阻阻值， 经测量 接地电阻 阻值 降低原来
ｎ 一 一
， ＂ １ ｃ（ ２ ）
Ｒ 一 并联之 后的接地 电阻 Ｒ 一 单 根接地体 的接地电阻 ｎ 一 并联 田低 压配电线路主要 采用Ｔ Ｎ － Ｃ ￣相四线制 基地提 的利用系数 （ 查 阅手册） 系统 ， 当用 电设备三相 不平 衡时 ， Ｎ 线 会存 在电流 ， 若 接地 电阻 阻值较 为此 ， 选一组 同一线路 ， 环境 相近 的变 台杆进 行测试 ， 一组 安装 １ 个 大， 则 会引起 电位 上升， 用电设备 的Ｐ Ｅ 线会造 成电气设备外 壳带 电， 对 接地体 ， 另外 一组安装２ 个接地 体。 测试结 果如下 操 作人员会存在安 全隐患 。 表２ 安装模块 数量与电阻阻值数 对比
定。

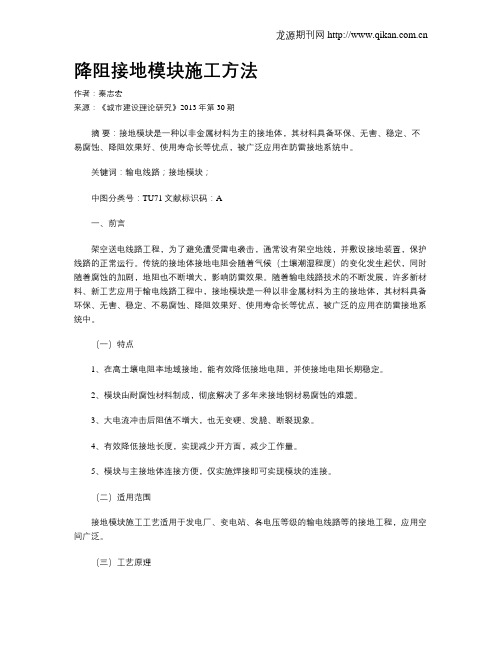

降阻接地模块施工方法
降阻接地模块施工方法作者：秦志宏来源：《城市建设理论研究》2013年第30期摘要：接地模块是一种以非金属材料为主的接地体，其材料具备环保、无害、稳定、不易腐蚀、降阻效果好、使用寿命长等优点，被广泛应用在防雷接地系统中。
关键词：输电线路；接地模块；中图分类号：TU71文献标识码：A一、前言架空送电线路工程，为了避免遭受雷电袭击，通常设有架空地线，并敷设接地装置，保护线路的正常运行。
传统的接地体接地电阻会随着气候（土壤潮湿程度）的变化发生起伏，同时随着腐蚀的加剧，地阻也不断增大，影响防雷效果。
随着输电线路技术的不断发展，许多新材料、新工艺应用于输电线路工程中，接地模块是一种以非金属材料为主的接地体，其材料具备环保、无害、稳定、不易腐蚀、降阻效果好、使用寿命长等优点，被广泛的应用在防雷接地系统中。
（一）特点1、在高土壤电阻率地域接地，能有效降低接地电阻，并使接地电阻长期稳定。
2、模块由耐腐蚀材料制成，彻底解决了多年来接地钢材易腐蚀的难题。
3、大电流冲击后阻值不增大，也无变硬、发脆、断裂现象。
4、有效降低接地长度，实现减少开方面，减少工作量。
5、模块与主接地体连接方便，仅实施焊接即可实现模块的连接。
（二）适用范围接地模块施工工艺适用于发电厂、变电站、各电压等级的输电线路等的接地工程，应用空间广泛。
（三）工艺原理1、接地模块内置有金属极芯，与被保护的对象的地线相连接，使入地电流迅速泄放到大地，从而获得较低的接地电阻。
其机理为增大散流面积，减小接地体与土壤层间的接触电阻。
2、由于接地模块与周围土壤之间的接触面积大大增加，模块材料的吸湿、保湿和潮解特性而导致接触面附近土壤的湿润度大大增加，从而导致模块和土壤间的接触电阻大大降低。
3、输电线路会遇到多种地形地貌，使用接地模块，在高山、干旱、沙漠、无水地区可代替金属接地体，有效减少了材料，降低了成本，同时满足了低接地电阻的要求。
4、模块与主接地网焊接连接，施工便利。
联合接地方式,接地阻值接地电阻
联合接地方式,接地阻值接地电阻联合接地是一种常用的电气接地方式，它通过连接多个设备或系统的接地电阻，以降低整个电气系统的接地阻值。
接地阻值是电气设备接地电阻的度量，它直接影响着电气系统的安全性能和电磁兼容性。
在电气系统中，接地是一项关键的安全措施。
通过将电气设备的金属外壳或导体与地面相连接，可以将电气系统中产生的故障电流迅速引入大地，从而保护人身安全和设备的正常运行。
而接地电阻作为接地系统的重要参数，决定了故障电流的流向和大小，因此必须严格控制和检测。
在实际应用中，单一设备的接地电阻往往无法满足系统的要求。
这时候就需要采用联合接地方式，即将多个设备或系统的接地电阻连接在一起，形成一个接地网。
联合接地可以有效降低整个接地系统的接地阻值，提高电气系统的安全性能。
联合接地的原理是将多个接地电阻并联连接，从而减小总的接地电阻。
当多个接地电阻并联时，它们的阻值会相互影响，使得总的接地阻值小于单个接地电阻的阻值。
这是因为并联电阻的总阻值是各个电阻的倒数之和的倒数。
联合接地的具体实施包括两个方面：接地电阻的选择和接地电阻的布置。
接地电阻的选择要考虑其阻值和可靠性，一般要满足规定的要求。
接地电阻的布置要合理安排，以确保各个接地电阻之间的距离足够，避免相互干扰。
同时，还需要注意接地电阻与其他设备或结构的安全距离，以防止电气设备的接地电阻被损坏或影响。
联合接地的优点是能够降低接地系统的接地阻值，提高电气系统的安全性能。
同时，联合接地还可以提高电气系统的电磁兼容性，减少电磁干扰的发生。
这对于一些对电磁环境要求较高的场所，如医院、实验室、通信基站等，尤为重要。
然而，联合接地也存在一些问题和注意事项。
首先，联合接地需要合理设计和施工，以确保接地电阻的准确测量和可靠连接。
其次，联合接地要考虑接地系统的整体布局和结构，以避免接地电阻之间的相互影响和干扰。
最后，联合接地还需要定期检测和维护，以确保接地系统的有效性和稳定性。
联合接地是一种有效的电气接地方式，通过连接多个设备或系统的接地电阻，可以降低整个电气系统的接地阻值，提高系统的安全性能和电磁兼容性。
低压配电箱接地电阻值标准
低压配电箱接地电阻值标准一、电阻值要求1. 低压配电箱的接地电阻值应符合相关规定，一般不得大于4欧姆。
2. 对于重要设备及配电系统的接地，应采取更严格的接地措施，其接地电阻值应不大于2欧姆。
3. 在潮湿、腐蚀等特殊环境中，应适当降低接地电阻值，确保安全。
二、电阻测量1. 接地电阻的测量应使用专用的接地电阻测量仪，其精度应满足要求。
2. 测量前应确保接地系统连接良好，无松脱、断裂等现象。
3. 测量时，应按照接地电阻测量仪的使用方法进行操作，并记录测量结果。
4. 对于不符合要求的接地电阻值，应及时采取措施进行整改。
三、连接方式1. 低压配电箱的接地应采用专门设计的接地线与接地极连接。
2. 接地线应选用导电性能良好的材料，如铜芯导线等。
3. 接地极应按照规定的要求进行埋设，并确保与大地的接触良好。
4. 接地线与接地极的连接应牢固可靠，不得松动或断裂。
四、设备要求1. 低压配电箱的设备应符合相关标准，具有可靠的接地装置。
2. 对于重要设备及配电系统，应采用多重接地保护措施，提高系统的安全性。
3. 设备的接地线应规范标识，便于识别和维护。
五、标识明显1. 低压配电箱的接地线应进行明显标识，以便于识别和操作。
2. 标识应包括接地线的名称、规格、颜色等信息。
3. 标识应清晰、易读，并能够持久耐用。
六、定期检查1. 应定期对低压配电箱的接地系统进行检查，确保其正常工作。
2. 检查的内容应包括接地线的连接状况、标识是否清晰、接地电阻值是否符合要求等。
3. 对于不符合要求的接地系统，应及时进行整改。
4. 定期检查的时间间隔应根据实际情况确定，一般不超过一年。
七、维护保养1. 应定期对低压配电箱的接地系统进行维护保养，确保其长期稳定运行。
2. 保养的内容应包括检查接地线的连接状况、检查标识是否清晰、测量接地电阻值等。
3. 对于损坏或老化的接地线或接地极，应及时进行更换或修复。
4. 在维护保养过程中，应注意安全操作，避免发生意外事故。
接地电阻的计算与影响接地电阻的因素
接地电阻的计算与影响接地电阻的因素接地电阻的大小影响着用电设备操作人员的安全以及设备的正常运行。
本文通过接地电阻计算公式分析影响接地电阻的几个主要因素，并结合工程实际讨论降低接地电阻的若干措施，并比较这些措施对接地电阻阻值的影响。
标签：接地电阻;影响;电阻率1、前言接地是维护电力系统安全可靠运行，保障设备和运行人员安全的重要措施之一。
接地电阻值是确认接地装置的有效性以及判断接地系统是否符合设计要求的重要参数。
在项目设计前期，就要对接地系统的接地电阻阻值进行计算，以判断照此方案设计接地装置能否满足规范及业主要求。
本文以化工厂的接地系统为背景，介绍了几种国内外常用的接地电阻计算方法，并以伊朗甲醇项目为实例进行计算和比较，分析影响接地电阻的因素，并提出了一些自己的看法。
2、接地电阻的计算2.1、国内计算方法GB 50065-2011 《交流电气装置的接地设计规范》附录A中给出了人工接地极工频接地电阻的计算公式。
对于以水平接地极为主边缘闭合的复合接地网的接地电阻可利用下式计算：2.2、IEEE计算方法IEEE Std 80-2000 IEEE Guide for Safety in AC Substation Grounding 第14章中给出了两种接地电阻的算法：Sverak算法和Schwarz公式。
2.2.1、Sverak算法：3、案例分析下面就以MEKPCO伊朗甲醇项目为例，按照不同设计方案，采用上述几种算法对接地电阻进行计算。
图3.1给出了该项目全场接地网总图：厂区位置土壤电阻率。
厂区接地网为沿着厂区围墙和栅栏敷设的边缘闭合接地网，长280m，宽230m，，水平接地体总长度，埋设深度，接地极采用铜包钢，共打120根。
下面分别以水平接地体选择95㎡裸铜线（直径）和95㎡PVC黄绿线两种方案计算全厂接地电阻。
3.1、方案一：水平接地体采用95㎡裸铜线采用裸导体作为水平接地体是国内外普遍做法，因为裸导体直接与土壤接触可以起到散流的作用，此时接地网为既有水平接地体又有垂直接地体的边缘闭合型复合接地网。
地网接地电阻测量阻值偏大什么原因要怎么解决
地网接地电阻测量阻值偏大什么原因要怎么解决地网的作用
电力系统中的接地网对于保障人员和设备的安全起到至关重要的作用。
当接地网接地阻值大于合格标准值时，将危机人身安全与设备的运行。
因此必须分析接地电阻实测阻值偏大的原因，采取有效的技术手段将接地电阻值降到合格标准值以内。
阻值偏大的原因与解决方法
由于地网是埋在土壤里的，那么接地电阻就跟土壤成分、温湿度有着直接关系。
也就是我们所说的土壤电阻率影响接地电阻值的大小，土壤电阻率是接地网设计的重要数据，我们可以使用接地电阻测试仪测量其这片土壤的电阻率。
如土壤电阻率过大，我们可对土壤进行改良，可用土壤降阻剂或加水保持土壤与地网的接触性。
实测地网接地电阻值的测量方法也是影响阻值偏大的主要原因。
测量时，我们应清楚的知道地网对角线的长度，因为大地网接地电阻测试仪的测量电流线长度为地网对角线长度的3~5倍。
地桩上的铁锈清除干净，其埋进深度大于0.5米，同时检查测试线与地桩的连接是否导通，电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端
分别接在两个地桩上，接线完成后仪器直接按测试键就可测量其接地电阻值。
四极法原理测量时仪器会自动消除接线误差。
良好的接地不仅是为了安全，而且还用于预防电气设备的损坏。
良好的接地将提高设备的可靠性，降低闪电或故障电流造成损坏的可能性。
沙漠地区降低接地电阻值方法浅谈
沙漠地区降低接地电阻值方法浅谈摘要：我国西北干旱地区广泛分布着荒漠土，主要分布在内蒙古、甘肃、青海和新疆等地区。
沙漠地区主要成份就是荒漠土，在沙漠地区施工，不可避免的会面对接地电阻不达标的问题，接地电阻是电流由接地装置流入大地在经大地流向另一接地体或向远处扩散所遇到的电阻，因荒漠土电阻率高达ρ≥500Ω•m，所以常规的接地方法无法满足沙漠地区接地电阻阻值的需求。
本文主要以沙漠地区为例，详细介绍降低接地电阻值的具体方法，首先要了解接地电阻的要求并计算出接地电阻值，其次要了解沙漠地区降低电阻值的特点和具体用法，最后加以实施。
关键词：沙漠地区；高土壤；接地电阻值；接地装置；土壤电阻率格尔木至库尔勒铁路新疆段位于新疆维吾尔自治区东南部，地处新疆巴音郭楞蒙古族自治州境内。
新疆段线路东起青海省茫崖石棉矿，进入新疆境内线路穿越阿尔金山，沿着库鲁塔克沙漠和塔克拉玛干沙漠交界向西，抵达库尔勒市，正线长度约 708.182 公里，沿途多为沙漠地区。
在沙漠地区建立的通信基站及其它设备点，通常情况下，为保证机房内设备的安全运行，在室内设置工作接地汇集线、保护接地汇集线、电源防雷接地汇集线，以及设置于室外通信线路入口处的室外接地汇集线。
工作接地汇集线与保护接地汇集线宜合设，称为工作保护接地汇集线；电源防雷接地汇集线宜独立设置，受条件限制时，可与室外接地汇集线合设。
电源防雷接地汇集线用于连接由室外引入的第一级交流电源浪涌保护界的 PE 线及防雷箱外壳。
工作保护接地汇集线用于连接直流电源系统的正极、机房内的设备机柜外壳（包括长途电缆配线柜）、室内电缆屏蔽层、防静电地板金属支架（或支架下的铜箔带）、室内电缆桥架等。
接地汇集线宜采用 400mm×100mm×3mm 的铜排，并用截面积不小于 50mm2（或2×25mm2 单点冗余连接）的有绝缘护套多股铜缆互联后，最终与室外接地装置互联，为更有效保证接地，一般就近与通信机房地网做可靠连接。
联合接地方式,接地阻值接地电阻
联合接地方式,接地阻值接地电阻联合接地方式是指将不同的接地装置通过导体连接在一起，形成一个共同的接地系统。
接地阻值是评估接地系统性能的重要指标之一，它反映了接地装置对外界电流的导通能力。
接地阻值越小，接地系统的导电能力越好，能够更有效地将异常电流导入地面，保障人身安全和设备正常运行。
联合接地方式有很多种，常见的有星形接地、网状接地和环形接地等。
不同的接地方式适用于不同的场合和要求。
无论采用何种方式，接地阻值的测量和评估是至关重要的。
接地阻值的测量可以通过专用的接地电阻测试仪来进行。
测试仪会在接地装置与地面之间施加一个特定频率和特定电流的交流电压，然后测量接地装置与地面之间的电阻。
根据测量结果，可以判断接地系统的性能是否达到要求。
接地阻值的大小与接地装置的种类、材料、数量以及布置方式等因素有关。
一般情况下，接地装置越多、越密集，接地阻值越小。
同时，采用导电性能好的材料，如铜杆或铜带等，也可以有效降低接地阻值。
在实际工程中，为了降低接地阻值，常常采用联合接地方式。
例如，在变电站中，会采用星形接地方式，将主变压器、发电机、变压器等设备的接地装置通过导体连接在一起。
这样可以将各个设备的接地阻值加在一起，形成一个总的接地系统，提高接地系统的导电能力。
联合接地方式的优点是能够充分利用各个接地装置的导电能力，将其累加起来，从而降低接地阻值。
同时，由于接地装置之间通过导体连接，还能够减小接地系统的不均匀性，提高系统的稳定性和可靠性。
然而，联合接地方式也存在一些问题。
首先，不同接地装置之间的连接导线需要经过精确的设计和施工，以确保连接导线的导电能力不成为接地系统的瓶颈。
其次，接地装置之间的连接导线还需要具备良好的耐腐蚀性能，以确保系统长期稳定运行。
联合接地方式是一种有效降低接地阻值的方法，能够提高接地系统的导电能力。
在实际工程中，需要根据具体情况选择适合的接地方式，并通过科学的设计和施工，确保接地系统的性能达到要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、利用自然接地体
•
充分利用混凝土结构物中的钢筋骨 架、金属结购物，以及上下水金属管道等自 然接地体，是减小接地电阻的有效措施，而 且还可以起引流、分流、均压作用，并使专 门敷设的接地带的连接作用得到加强。
THAT’S ALL THX FOR YOUR WATCHING
3、人工改善地电阻率
• 在高电阻率地区采用人工改善地电阻率的方 法，对减小接地电阻具有一定效果。例如， 对于一个半径为ｒ的半圆球接地体而言，其 接地电阻的50%集中在自接地体表面至距球 心2ｒ的半圆球内，如果将ｒ至2ｒ间的土 壤电阻率降低，可使接地电阻大大减小。
•
• • • •
设原地电阻率为ρ2，将ｒ至2ｒ范围内 的电阻率为ρ2的土壤用低电阻率的材料ρ1 置换，则半圆球接地体的接地电阻为：Ｒ X=(ρ1+ρ2)/4лr 置换前的接地电阻RX为：RX=ρ2/2πr R与RX之比为：R/RX=(ρ1+ρ2)/2ρ2 当ρ1《ρ2，上式改写为： R=RX/2=ρ2/4πr 故接地电阻减小的百分数为50%。
2.土壤电阻率
• 土壤电阻率是影响接地电阻的最决定性因素 • 接地体附近土壤电阻率越高，接地电阻越大 • 土壤电阻率也不是恒定的，它要受到土壤湿 度和温度的影响，一般随湿度和温度的升高 而降低 • 土壤中导电离子的含量等因素也影响着土壤 电阻率
3.接地体和填充土壤的接触紧密度
• 接地体与填充土壤的接触紧密程度决定了接 地体和土壤间的接触电阻，在有些条件下接 触电阻对整体接地电阻有不容忽视的影响
降低接地电阻阻值
一.接地电阻的定义
• 由接地装置流入大地再流向另一接地体或远 处时遇到的电阻
• • • •
接地体本身电阻 接地体与大地之间的接触电阻 俩接地体之间大地的电阻 或接地体到无限远处的大地电阻
• 接地电阻主要是指大地的电阻
二.接地电阻的标准
三.影响接地电阻的因素
•接地体的对地电阻决定了整体接地电阻。而 接地体的对地电阻主要影响因素包括：
• 另外用低电阻率的材料置换半球附近高电阻 率的土壤，相当于将半球接地体的半径由Ｒ 增大到2Ｒ，由于接地体几何尺寸的增加， 而使接地电阻减小。
4、深埋接地体
• 在地电阻率随地层深度增加而减小较快 的地方，可以采用深埋接地体的方法减小接 地电阻。地的电阻率随深度而减小的规律， 往往在达到一定深度后，地电阻率会突然减 小很多。因此利用大地性质，深埋接地体 后，使接地体深入到地电阻率低的地层中， 通过小的地电阻率来达到减小接地电阻的目 的。
2、增加垂直接地体
• 依据电容概念，增加垂直接地体可以增 大接地网电容。当增加的垂直接地体长度和 接地网长、宽尺寸可比拟时，接地网由原来 的近似于平板接地体趋近于一个半球接地 体，电容会有较大增加，接地电阻会有较大 减小。由埋深为零半径为ｒ的圆盘和半径为 ｒ的半球电容之比4εr／2πεr可得，接地电 阻减小36％。但是对于大型接地网，其电 容主要是由它的面积尺寸决定，附加于接地 网上有限长度（2～3ｍ）的垂直接地体， 不足以改变决定电容大小的几何尺寸，因而 电容增加不大，亦接地电阻减小不多。所以 大型接地网不应加以增加垂直接地体作为减 小接地电阻的主要方法，垂直接地体仅作为 加强集中接地散泄雷电流之用。
•接地体的几何形状和埋设方式
•土壤电阻率 •接地体和土壤的接触紧密度
1.接地体的几何形状和埋设方式 •接地体的几何形状决定了接地体本身的电阻 和接地体与周边填充土壤的接触面积，而接触 面积却决定了泄流能力，当填充土壤的电阻率 一定时，泄流能力与接触面积成正比。 •接地电阻随接地体埋设深度的增加而降低这 一现象既是电流在大地中传导特性的的体现， 又是由土壤电阻率随深度增加而降低这一普遍 规律所决定的
四.降低接地电阻的方法
工改善地电阻率
• 深埋接地体 • 敷设水下接地网 • 利用自然接地体
1、增大接地网面积 •
依据式R=ρε/C，大地电阻率ρ和介电 系数ε不容易改变，而接地电阻R与接地网 电容C成反比：从理论上分析，接地网电容 C主要由它的面积尺寸决定，与面积成正 比，所以接地网面积与接地电阻成反比。减 小接地网接地电阻，增大接地网面积是可行 途径。一个有多根水平接地体组成的接地网 可以近似地看成一块孤立的平板，借用平板 接地体接地电阻计算公式2.11，当平板面积 增大一倍时，接地电阻减小29.3%。
• 对于地电阻率随地层深度的增加而减小不大 的地方，由于地电阻率变化不大，增加接地 网的埋深只是增大接地网的电容。所以对减 小接地电阻作用不大。
5、敷设水下接地网
•
在有适宜水源的地方敷设水下接地 网，由于水的电阻率比地电阻率小的多，可 以取得比较明显的减小接地电阻的效果。而 且敷设水下接地网施工比较简便，接地电阻 比较稳定，运行可靠，但应注意水下接地网 距接地对象的距离一般不大于1000ｍ。
