一、引言
联轴器是一种用于连接两个轴的机械装置，广泛应用于各种机械设备中。
在选择联轴器时，需要考虑多个因素，如功率传递、转速、扭矩、安装方式等。
本文将通过一个实际的选型计算实例，介绍联轴器选型的步骤和注意事项。
二、选型计算实例
假设我们需要选择一台用于传递功率的联轴器，输入轴的转速为1500转/分钟，扭矩为500Nm，输出轴的转速为1000转/分钟。
根据这些参数，我们将按照以下步骤进行选型计算。
1. 确定输入轴和输出轴的参数
根据实际需求，我们已经知道输入轴的转速为1500转/分钟，扭矩为500Nm，输出轴的转速为1000转/分钟。
这些参数将在后续的计算中使用。
2. 计算功率
根据公式，功率等于扭矩乘以角速度。
输入轴的功率为：
功率= 2π × 输入轴转速× 输入轴扭矩 / 60
代入数值，可以得到输入轴的功率为：
功率= 2π × 1500 × 500 / 60 ≈ 7853.98W
3. 确定联轴器类型
根据功率和转速，我们可以选择合适的联轴器类型。
不同类型的联轴器适用于不同的工况，如弹性联轴器适用于转速较高的情况，齿轮联轴器适用于扭矩较大的情况等。
在这个实例中，我们选择使用弹性联轴器，因为转速相对较高。
4. 确定联轴器的尺寸和型号
根据选择的联轴器类型，我们可以进一步确定联轴器的尺寸和型号。
在实际选择中，可以参考联轴器的选型手册或咨询厂家的技术人员，以确定最合适的尺寸和型号。
在这个实例中，我们选择了型号为A 的弹性联轴器。
5. 验证联轴器的选型是否合适
选型计算完成后，我们需要验证所选择的联轴器是否满足实际需求。
主要验证项包括转速、扭矩、功率、安装方式等。
通过与实际需求进行对比，可以判断选型是否合理。
若选型不合适，需要重新选择联轴器。
三、注意事项
在进行联轴器选型计算时，需要注意以下几点：
1. 准确获取输入轴和输出轴的参数，包括转速、扭矩等。
这些参数的准确性对于选型计算的结果至关重要。
2. 确定联轴器类型时，需要根据实际工况选择适合的类型。
不同类型的联轴器有不同的适用范围，选型时要考虑到实际需求。
3. 选择联轴器尺寸和型号时，可以参考联轴器的选型手册或咨询厂家的技术人员。
他们可以根据实际情况提供专业的建议。
4. 在验证选型结果时，要与实际需求进行对比。
如果选型结果与实际需求存在较大差距，需要重新选择联轴器。
四、结论
联轴器选型是一项重要的工作，直接关系到机械设备的正常运行和安全性。
通过以上的选型计算实例，我们可以看到选型计算的步骤和注意事项。
在实际应用中，还需要考虑其他因素，如环境条件、使用寿命等。
因此，在进行联轴器选型时，需要综合考虑各种因素，以确保选型结果的准确性和合理性。
通过合理的选型，可以提高机械设备的运行效率和可靠性。

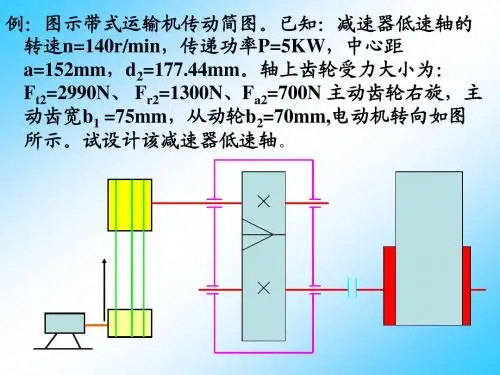

带联轴器的减速箱轴的设计例子(1)
d
考虑联轴器定位 2 密封圈
（2）（1）
联轴器定位：d2= d1+2
（0.07d1~0.1d1） =40+5.6~8=45.6~48
密封圈：手册P94 d2=50mm
4.轴的各段直径（续） （3）考虑轴承d3> d2 轴承代号：7011AC B=18mm，a=25.9mm， da=62mm，d3=55mm。
（3）（2）（1）
4.轴的各段直径（续） （4）考虑齿轮d4>
d3
符合标准直径（手册P11）： d4=56mm
（5）考虑齿轮定位
（5） （4） （3）（2）（1）
d5=d4+2 （0.07d4~0.1d4） =63.84~67.2mm 考虑标准直径d5=67mm
4.轴的各段直径（续） （6）考虑轴承安装高度(手册P73) d6=da= 62mm
H平面
78637Nmm
（3）合成弯矩图：
2 2 M C M VC M HC 2 31562 78637
M VC+ V平面 M VC65224Nmm
78700 Nm m
M M C-
M C+
2 2 M C M VC M HC 2 2 65224 78637
RVA RVB Fr 2 0 RVA 60N
Fa2
B）弯矩图MV：
Fr2
88.72
B
A
C L=105.2 RVA
M VC RVA 3156Nm m
RVB
105.2 2
M VC+
105.2 M VC RVB 2 65224 Nm m
65224Nmm
起重机联轴器选型计算与电机功率
起重机联轴器选型计算与电机功率起重机是一种机械设备，用于吊装和搬运重物。
在起重机的设计和制造中，联轴器的选型计算以及电机功率的确定是非常重要的。
联轴器用于连接电动机和传动装置，传递转矩和旋转运动，起到传动、减振和保护设备的作用。
电机功率的确定则决定了起重机的工作能力和效率。
联轴器选型计算通常包括角向位移、轴向位移、轴向负载、径向负载和转矩传递能力等要素。
在起重机应用中，一般采用弹性联轴器，如齿轮联轴器、膜片联轴器和弹性套联轴器等。
这些联轴器具有抗扭矩、抗冲击和抗振动的特性，适用于高负载和高转矩的起重机应用。
首先，进行联轴器选型计算时，需要确定联轴器的动态性能参数，如扭矩传递能力、最大转速和动态平衡质量等。
扭矩传递能力是联轴器传递转矩的能力，一般按最大工作扭矩的1.25倍计算。
最大转速是联轴器能够承受的最高转速。
动态平衡质量是联轴器在工作时所需平衡的质量，一般按联轴器的总转动惯量计算。
其次，根据起重机的工作情况和负载要求，确定联轴器的输入功率和输出功率。
输入功率是电动机的额定功率，即电动机所需的输出功率。
输出功率是起重机所需的工作功率，即起重机所需的最大拉力和工作距离的乘积。
拉力是起重机所需的最大受力能力，工作距离是起重机起升的最大高度或行程。
然后，根据起重机的工作周期和负载特性，确定起重机的平均功率和峰值功率。
平均功率是起重机在一个工作周期内所需的平均功率，一般按最大工作负载的1.5倍计算。
峰值功率是起重机在特定工作瞬间所需的最大功率，一般按最大工作负载的2倍计算。
最后，根据联轴器的转矩传递能力和电机的功率要求，确定联轴器和电机的型号和尺寸。
根据联轴器的扭矩传递能力和最大转速要求，选择合适的联轴器型号和尺寸。
根据电机的输入功率和工作周期，确定电机的额定功率和继电器功率。
总之，起重机联轴器选型计算与电机功率的确定是起重机设计和制造中的重要环节。
正确选择联轴器和确定电机功率，能够保证起重机的安全、可靠和高效工作。

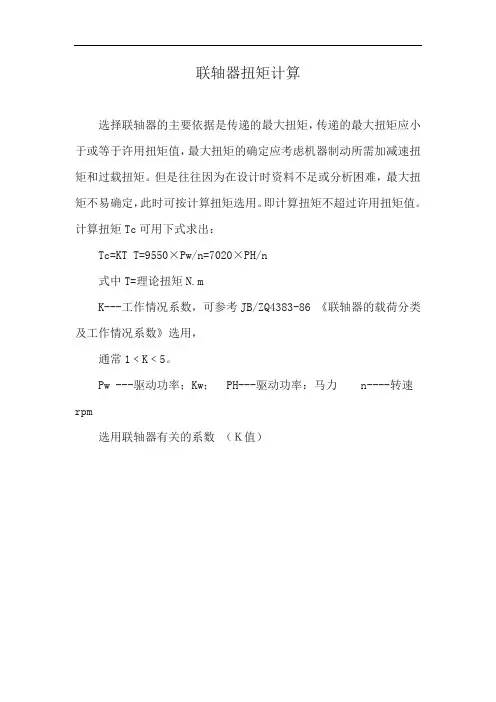

联轴器扭矩计算
