高层商住楼消防及给排水系统设计分析

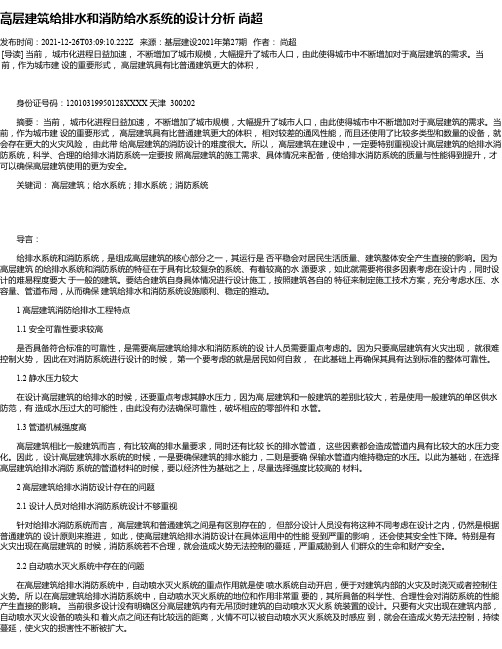

高层建筑给排水和消防给水系统的设计分析尚超
高层建筑给排水和消防给水系统的设计分析尚超发布时间：2021-12-26T03:09:10.222Z 来源：基层建设2021年第27期作者：尚超[导读] 当前，城市化进程日益加速，不断增加了城市规模，大幅提升了城市人口，由此使得城市中不断增加对于高层建筑的需求。
当前，作为城市建设的重要形式，高层建筑具有比普通建筑更大的体积，身份证号码：12010319950128XXXX 天津 300202摘要：当前，城市化进程日益加速，不断增加了城市规模，大幅提升了城市人口，由此使得城市中不断增加对于高层建筑的需求。
当前，作为城市建设的重要形式，高层建筑具有比普通建筑更大的体积，相对较差的通风性能，而且还使用了比较多类型和数量的设备，就会存在更大的火灾风险，由此带给高层建筑的消防设计的难度很大。
所以，高层建筑在建设中，一定要特别重视设计高层建筑的给排水消防系统，科学、合理的给排水消防系统一定要按照高层建筑的施工需求、具体情况来配备，使给排水消防系统的质量与性能得到提升，才可以确保高层建筑使用的更为安全。
关键词：高层建筑；给水系统；排水系统；消防系统导言：给排水系统和消防系统，是组成高层建筑的核心部分之一，其运行是否平稳会对居民生活质量、建筑整体安全产生直接的影响。
因为高层建筑的给排水系统和消防系统的特征在于具有比较复杂的系统、有着较高的水源要求，如此就需要将很多因素考虑在设计内，同时设计的难易程度要大于一般的建筑。
要结合建筑自身具体情况进行设计施工，按照建筑各自的特征来制定施工技术方案，充分考虑水压、水容量、管道布局，从而确保建筑给排水和消防系统设施顺利、稳定的推动。
1 高层建筑消防给排水工程特点1.1 安全可靠性要求较高是否具备符合标准的可靠性，是需要高层建筑给排水和消防系统的设计人员需要重点考虑的。
因为只要高层建筑有火灾出现，就很难控制火势，因此在对消防系统进行设计的时候，第一个要考虑的就是居民如何自救，在此基础上再确保其具有达到标准的整体可靠性。
浅析高层建筑给排水消防设计问题
浅析高层建筑给排水消防设计问题高层建筑的给排水系统和消防设计是保障建筑安全的重要环节。
本文将从概念定义、设计原则和常见问题等方面进行浅析。
一、概念定义给排水系统是指建筑内部供水、排水的系统。
消防设计是指建筑内部消防设施的设计和布置。
二、设计原则1. 安全性原则：给排水系统和消防设计必须符合国家相关标准和规范，确保建筑的安全运行。
2. 可靠性原则：给排水系统和消防设施必须可靠，保证在紧急情况下顺利运转。
3. 经济性原则：给排水系统和消防设计应合理节约资源，降低项目成本。
4. 灵活性原则：给排水系统和消防设计需要灵活可调，在建筑功能变化或需求增加时能方便修改和扩展。
5. 可维护性原则：给排水系统和消防设施需要易于维护和管理。
三、常见问题1. 给水系统设计问题：给水系统应满足供水量充足、水质洁净、水压稳定等要求。
但在高层建筑中，给水系统常出现的问题有：管道压力不足、供水量不够、管道漏水等。
解决这些问题需要在设计和施工过程中加强对给水系统的检验和监控。
2. 排水系统设计问题：排水系统应能顺利排除建筑内部的污水和雨水。
但在高层建筑中，排水系统常出现的问题有：排水不畅、回水现象、管道堵塞等。
解决这些问题需要合理设置排水管道和设备，控制水流速度和排水量。
3. 消防设计问题：消防设计是确保建筑火灾安全的关键环节。
在高层建筑中，消防系统设计常出现的问题有：喷淋系统漏水、疏散通道不畅、防火门关闭不严等。
解决这些问题需要设置消防设备和做好消防通道的设计和布置。
高层建筑的给排水系统和消防设计是保障建筑安全的重要环节。
在设计和施工过程中，需要遵循相关的原则和标准，解决常见的问题，确保系统的安全可靠运行。
高层建筑给排水消防设计的优化分析
高层建筑给排水消防设计的优化分析高层建筑的给排水系统和消防系统是保障建筑安全运行的关键部分，其设计优化分析十分重要。
本文将从以下几个方面进行讨论。
给排水系统的设计优化。
高层建筑的给排水系统应当考虑到建筑的结构特点和使用需求，确保在正常使用情况下能够满足建筑内部的排水需求。
为了达到这一目标，可以采用多层水平分布的方式来设计给排水管线，以减少垂直高差和管道长度，降低管道压力。
还可以通过合理设置雨水收集系统，利用雨水进行冲洗、灌溉等用途，提高水资源利用效率。
消防系统的设计优化。
高层建筑的消防系统应当能够确保在火灾发生时能够及时地控制火势和疏散人员，保障人员生命财产安全。
为了达到这一目标，可以采用多层分区设置消防系统，每个分区都配备有独立的水泵、水箱和喷淋系统，以确保火灾发生时能够及时供水。
还可以采用智能化的火灾探测和报警设备，提前发现火灾并及时报警，以便及时采取措施进行扑救。
给排水系统和消防系统的协调优化。
在高层建筑中，给排水系统和消防系统之间存在一定的关联性，需要进行协调优化。
可以通过设置独立的给排水管道系统和消防管道系统，分隔两者的功能和水源，以避免相互干扰。
可以制定相应的操作规范和管理制度，确保给排水系统和消防系统的正常运行和维护。
还可以利用先进的技术手段，如智能化监测和控制系统，实现给排水系统和消防系统的自动化管理，提高系统的运行效率。
高层建筑的给排水系统和消防系统的设计优化分析涉及到多个方面，包括给排水系统的水源利用效率、消防系统的火灾控制能力以及两者之间的协调和配合。
通过合理的设计和优化，可以提高系统的可靠性和安全性，确保高层建筑的正常运行和人员安全。
现代高层建筑消防设计的给排水设计分析
现代高层建筑消防设计的给排水设计分析【摘要】现代高层建筑消防设计的给排水是保障高层建筑火灾安全的重要组成部分。
文章从消防给排水系统的重要性、设计原则、设计要点、技术发展趋势和优化方案等方面进行了分析和探讨。
通过对现代高层建筑消防给排水设计的研究，可以帮助提高建筑消防安全水平、降低火灾风险。
该领域的技术发展趋势和优化方案为今后的相关工作提供了参考。
文章指出，现代高层建筑消防给排水设计的发展前景广阔，应用推广和重要性再强调是未来发展的重点。
通过不断研究和改进现代高层建筑消防给排水设计，可以更好地保障人们的生命财产安全，推动建筑消防安全工作的发展。
【关键词】现代高层建筑、消防设计、给排水设计、重要性、设计原则、设计要点、技术发展趋势、优化方案、发展前景、应用推广、重要性再强调1. 引言1.1 现代高层建筑消防设计的给排水设计分析现代高层建筑消防设计的给排水设计分析是建筑设计中至关重要的一个环节。
随着城市化进程的不断加快，高层建筑的数量不断增加，其消防给排水系统的设计也面临着更加复杂和严峻的挑战。
消防给排水系统是保障高楼大厦内部安全运行和居民生命财产安全的关键设施，其设计质量直接关系到建筑整体的安全性和可靠性。
在现代高层建筑消防设计中，给排水系统的重要性不言而喻。
它不仅需要考虑消防设施的布局和功能，还要兼顾建筑结构、材料选用、消防水源等因素，确保在火灾发生时能够迅速有效地灭火并疏散烟气，保障人员的安全撤离。
设计原则方面，高层建筑消防给排水系统必须符合国家相关规范标准，同时还要考虑建筑结构、环境因素、消防水源等多方面因素，确保系统的可靠性和安全性。
设计要点包括消防给排水管道的布置、水压计算、泵站选型等方面，以保证消防设施在火灾发生时能够及时响应并发挥作用。
在技术发展趋势方面，高层建筑消防给排水系统逐渐向智能化、自动化、集成化方向发展，将更加注重系统的智能化控制和操作便捷性。
优化方案方面，需要结合实际建筑结构和需求，采用最适合的设计方案，提高系统的效率和可靠性。
高层建筑给排水消防设计的优化分析
高层建筑给排水消防设计的优化分析高层建筑的给排水和消防设计是保障建筑物及其居民安全的重要组成部分，其优化分析对于建筑的安全性和可持续性发展具有重要意义。
本文将从给排水和消防两个方面进行分析，探讨高层建筑给排水和消防设计的优化问题。
1. 设计原则高层建筑给排水设计的优化首先要遵循以下原则：合理布局、通畅排水、节约能源、易于维护。
合理布局是指根据建筑物的结构和功能布置给排水管线，避免管线交叉和拥挤，同时要满足排水的通畅性和节约空间的要求。
通畅排水是指要确保管道畅通，防止管道积水和堵塞，减少地面积水积聚，保证建筑物内外的排水顺畅。
节约能源是指要设计合理的水力系统，减少水泵的运行和能耗，提高系统的能效性。
易于维护是指给排水系统要设计成易于维护和管理的结构，便于日常维修和保养。
2. 设计要点在高层建筑的给排水设计中，有几个关键的设计要点需要重点优化。
首先是管道的选材和施工工艺。
高层建筑的给排水管道在选材方面要选择耐腐蚀、耐高温、耐压的材料，如不锈钢、铸铁等，以确保管道的耐用性和稳定性。
在施工工艺方面，要严格按照设计要求进行施工，确保管道连接处牢固密封、无渗漏。
其次是雨水系统的设计。
高层建筑的雨水系统要根据建筑的屋面形状和雨水量进行合理设计，选择合适的雨水收集设施和排水设备，确保雨水的有效利用和排放。
再次是防水系统的设计。
高层建筑的防水系统要注重对建筑物室内外的防水处理，采用适当的防水材料和技术，确保建筑物结构的防水性能。
给排水系统的节水设计也是重点，要通过合理的管道布局和节水设备的设置来达到节约用水的目的。
3. 设计技术高层建筑给排水设计的优化还需要运用先进的设计技术。
如采用BIM技术进行综合设计和协同施工，通过三维建模和模拟分析来优化给排水系统的细节设计和空间布局。
还要运用管道流体力学分析和水力模拟等技术，对给排水系统进行性能测试和优化，确保其稳定性和可靠性。
还要结合智能控制和远程监测技术，实现对给排水系统的智能管理和实时监控，提高系统的运行效率和安全性。
高层建筑给排水消防设计的优化分析
高层建筑给排水消防设计的优化分析随着城市化进程的不断加快，高层建筑如雨后春笋般涌现，成为城市地标的一部分。
而高层建筑的给排水消防设计是其安全运行的关键，对于保障人员生命财产安全具有至关重要的作用。
针对高层建筑给排水消防设计的优化分析是十分必要的。
一、高层建筑给排水系统设计的特点在高层建筑中，其给排水系统设计是与楼层高度、流量大、压力高等因素紧密相关的，因此设计时需考虑以下几个特点：1. 大流量和大压力：高层建筑的给排水系统需要承载大量的生活污水排放和雨水排放，同时还要承受大压力的冲击，需要设计合理的管道尺寸和材料来保证系统的稳定运行。
2. 系统完备性：高层建筑的给排水系统需要保证室内外的管道系统完备，包括进水管、排水管、雨水管等，以及相应的阀门、泵站等设备。
3. 防水密封性：高层建筑因地处较高位置，一旦发生漏水等问题，可能会对下层楼层造成严重影响，因此防水密封性要求非常高，需要采用防水材料和施工工艺来确保防水效果。
4. 系统安全性：给排水系统需要具备较高的安全性，确保在发生意外情况时能够快速排水，避免造成人员伤亡和财产损失。
5. 设备稳定性：高层建筑的给排水系统设备需要具备较高的稳定性和可靠性，能够长期稳定运行，减少维修和更换频率。
二、高层建筑消防系统设计的特点高层建筑的消防系统设计同样具有独特的特点，需要考虑以下几个方面：1. 系统完备性：消防系统包括火灾报警系统、消防水系统、排烟系统等多个部分，需要保证每个部分都完备，能够有效应对火灾情况。
2. 设计合理性：消防系统的设计要考虑建筑结构、人员疏散等因素，确保能够在火灾发生时提供有效的救援和疏散通道。
3. 系统联动性：消防系统的各部分需要能够相互联动，协同作战，确保在火灾发生时能够迅速响应并控制火势。
5. 预防性设计：消防系统的设计需要具备较高的预防性，通过科学的设计和规范的施工，尽可能减少火灾发生的可能性。
1. 综合考虑建筑特点在给排水系统和消防系统的设计中，需要充分考虑高层建筑的特点，根据楼层高度、建筑结构和使用功能等因素，进行系统设计和设备选择，确保系统能够满足建筑的需要。
高层建筑给排水及消防设计初探
高层建筑给排水及消防设计初探
高层建筑的给排水及消防设计是保障建筑物内部水系统正常运行和为火灾事故提供有效的灭火手段的重要环节。
本文将初步探讨高层建筑的给排水及消防设计的一些关键问题。
给排水设计是建筑物内部水系统的重要组成部分。
在高层建筑中，水源的供应和排水系统的设计是关键。
供水系统应该有稳定的水源，且能满足建筑物内各个功能区的用水需求。
排水系统应能有效地排除建筑物内产生的废水，避免堵塞和泄漏等问题。
给排水系统的设计需要考虑建筑物的高度、水压等因素，并采用合适的管道和设备。
消防设计是高层建筑的重要组成部分。
消防系统应包括自动报警系统、自动喷水灭火系统、消防水泵系统等。
自动报警系统能及时发现火灾并发出警报，以便人员及早撤离。
自动喷水灭火系统能快速灭火，避免火势蔓延。
消防水泵系统能提供足够的水压和流量，保证灭火需求。
消防设计还需要考虑建筑物的逃生通道、防火分区等因素，确保人员安全。
除了给排水及消防设计，高层建筑还需要考虑一些其他的设计要素。
首先是建筑物外立面的防火设计，采用防火材料和构造，减少外部火势对建筑物的影响。
其次是灭火器材的设置，将灭火器材放置在易燃物附近，以便人员及时使用。
高层建筑的消防通道、消防电梯等也需要合理规划，以增加逃生的效率。
高层建筑的给排水及消防设计需要遵循一些规范和标准。
国内的规范主要有《建筑给水排水及供暖工程设计规范》和《高层建筑消防设施设计规范》等。
这些规范规定了设计的要求和参数，以确保建筑物的安全性和可靠性。
设计人员需要熟悉这些规范，并根据实际情况进行合理的设计。
浅析高层建筑给排水消防设计问题
浅析高层建筑给排水消防设计问题
随着城市化的快速发展，高层建筑的数量不断增加。
而高层建筑的给排水消防设计问
题也引起了人们的关注。
本文将从几个方面对高层建筑的给排水消防设计问题进行浅析。
高层建筑的给水设计问题。
由于高层建筑的层数较多，水的上升和供水压力成为了一
个关键问题。
在给水设计中，需要确保每层居住者正常使用水的需求，并且要保持供水的
稳定性。
一种常用的解决方法是在高层建筑中设置水泵来提高供水压力，以确保每一层的
供水量和压力。
高层建筑的排水设计问题。
排水系统设计的主要目的是将废水从楼层内排出并与外部
排水系统连接。
高层建筑的排水问题主要包括排水管道的布置、排水量的计算和污水泵站
的设计等。
在高层建筑的排水系统设计中，需要考虑排水管道的坡度、管道的直径和材质
等因素，以确保排水的顺畅和稳定。
高层建筑的消防设计问题。
由于高层建筑的高度和人员密集程度较大，消防安全成为
了一个重要的问题。
高层建筑的消防设计需要考虑防火分隔、逃生通道、火灾报警和自动
喷水灭火系统等方面。
特别是自动喷水灭火系统，可以及时发现火灾并进行灭火，减小火
灾的蔓延范围和危害。
高层建筑的给排水消防设计问题涉及到供水、排水和消防等多个方面。
在设计过程中，需要综合考虑建筑的结构和使用需求，保证供水和排水的稳定性，确保消防安全。
只有通
过科学合理的设计，才能为居住者提供舒适的居住环境和良好的消防安全保障。
高层建筑给排水消防系统的设计及注意事项
高层建筑给排水消防系统的设计及注意事项摘要：随着城市化的推进，城市中高层建筑建设规模不断扩大。
作为高层建筑设计重要组成部分，给排水消防设计关系着建筑物和人员的安全。
如果高层给排水消防设计缺乏合理性，势必会留下严重的消防隐患，会对人们的生命及财产安带来损失。
本文主要对高层建筑给排水消防系统的设计及注意事项进行分析，仅供参考。
关键词：高层建筑；给排水；消防系统；设计引言高层建筑与普通建筑在建筑结构、人员密集程度等方面存在一定的差异，相对来说，高层建筑中可燃物较多、火灾延续速度很快，选择合适的消防系统就显得很重要。
这其中就包括室外、内消火栓系统、自动喷淋系统、气体灭火系统、等等。
1消防设计在高层建筑中发挥的作用现阶段，我国高层建筑层出不穷，逐渐分布在城市的各个位置，并且慢慢成为供人民群众办公、购物、酒店、餐饮等的主要场所。
体量庞大的建筑物往往存在着较多的安全隐患，而消防系统在高层建筑中发挥着重要的作用，需要设计人员高度重视。
2高层建筑给排水消防系统的设计及注意事项2.1消防用水量设计首先，是要对建筑物要有准确的定性，比如该建筑物是高层住宅还是高层公建，是一类公建还是二类公建，消防设计参数是有所不同的，需认真计算消防用水量；又比如地下建筑和地上建筑是否有独立的疏散出口，体积是否按一个整体考虑还是分开地上、地下建筑考虑，这也会影响室外消火栓系统流量的确定；再比如高层建筑是有多个防火分区的，一起火灾灭火用水量是以各防护区为单位，分别计算取最大值作为建筑物的一起火灾灭火用水量，而不是简单的将室内外消火栓系统、自动喷水灭火系统等系统最大用水量的叠加。
其次是对火灾初期消防用水量的确定，高位消防水箱的有效容积要满足火灾初级十分钟的消防用水量。
对于部分设置高位消防水箱确有困难的建筑物，则必须要有两路水源、消防水池水泵、稳压泵、消防双电源等安全可靠的消防设施来保证建筑物的安全。
2.2室外消火栓给水系统设计首先，如果室外消火栓采用市政水源加市政消火栓保护的话，一定要确保市政水源的可靠性。
高层建筑给排水消防设计技术分析
高层建筑给排水消防设计技术分析
高层建筑的给排水和消防设计技术是保证建筑物正常运行和人员安全的重要组成部分。
随着社会发展和建筑技术进步，高层建筑的给排水消防设计技术也在不断创新和完善。
本
文将从以下几个方面进行分析。
高层建筑的给水设计技术。
高层建筑的给水系统需要考虑到供水稳定、水压合理和节
水环保等因素。
设计中通常采用分区供水的方式，将建筑划分为不同的供水区域，每个区
域设置独立的供水系统，确保供水质量和水压稳定。
应采用高效的节水设备，如节水龙头、节水冲水阀等，减少用水量的保证正常的用水需求。
高层建筑的排水设计技术。
高层建筑的排水系统需要能够有效、快速地排出污水和雨水，保证建筑物的卫生和防水效果。
设计中通常采用垂直排水和水平排水相结合的方式。
垂直排水主要通过立管和下水道将污水和雨水从楼层引导到地下污水处理站并排出。
水平
排水则通过预埋地面雨水管道将雨水排出建筑物。
排水系统的设计需要考虑到流量和排水
速度等因素，确保排水顺畅，减少堵塞和漏水的发生。
高层建筑的消防设计技术。
高层建筑的消防系统是保障人员生命安全和资产安全的重
要设施。
消防系统包括消防水源、消火栓、喷淋系统、疏散通道等。
设计中需要考虑到建
筑物的高度、平面布局和人员密度等因素，合理设置消防水源和喷淋系统，确保火灾发生
时能够及时启动消防设备，并提供足够的水压和水量。
应设置独立的疏散通道，确保人员
能够迅速、安全地撤离建筑物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层商住楼消防及给排水系统设计分析
发表时间：2018-12-07T11:17:05.937Z 来源：《建筑学研究前沿》2018年第24期作者：叶一凡
[导读] 笔者给合自己的工作经验从高层建筑给排水工程实际工作特点入手，以某住宅商品房为例介绍了生活给水系统、消火栓给水系统、自动喷水灭火系统、排水系统、等方面设计要点。
摘要：随着高层建筑的不断出现，设计要求越来越高，各种新理念、新技术、新方法、新要求不断涌现，同时各种问题也接踵而来。
笔者给合自己的工作经验从高层建筑给排水工程实际工作特点入手，以某住宅商品房为例介绍了生活给水系统、消火栓给水系统、自动喷水灭火系统、排水系统、等方面设计要点。
关键词：高层商住楼消防给排水设计
1 工程概况
某大楼是一幢17 层的高层商住楼，大厦两栋完全对称。
地下室是设备房，2～17 层为住宅。
建筑总高度为60.20m，建筑面积大约976.6㎡，地下一层为设备用房，主要放置货物、消防水池、生活水池及水泵等其它设备，层高为5.5m；地上一层为商场，层高4.4m；2～17层为AB 两户型标准住宅，层高3m，B 户型比A 户型多一个卫生间每户有两个卫生间，其卫生器具齐全，有：坐式马桶、淋浴器，洗脸盆等。
A 楼共64 户，每户以4 人计，共256 人，B 楼与A 楼完全对称，所以总人数512人。
2 给水系统选择
因城市管网常年可资用水头远不能满足高层用水的要求，故考虑二次加压，根据原始资料，本建筑屋顶水箱底标高57.500m，若直接采用水泵和水箱供水系统，下面几层供水压力将超过0.5MPa，容易造成用水器具及其接口损坏，且未能有效利用市政管网水压，浪费资源，同时屋顶水箱容积过大，增加建筑负荷和投资费用。
室外给水管网常年可资用水头为0.18MPa，可考虑向较低几层供水。
由于生活水箱容积较小，为了避免因水的循环周期较长影响水质，可采用生活水箱与消防水箱分开。
采用水箱的给水方式时底层水压较大，容易对用水器具造成损坏，故高区用水箱供水，中区用变频泵组供水。
故给水系统分区见表2.1。
表2.1 给水方案比较
因此，生活给水系统分为三个区：一楼商场到四层为一区，采用市政给水管网直接供水；五层至十层为二区，采用变频机组加压供水；十一层至十七层为三区，利用屋顶高位水箱供水。
2.1 水源及水压：
由市政管网引入一条DN100 的进水管，在小区内形成环网。
2.2 生活用水量计算
根据建筑的性质，该建筑2～21 层为住宅，生活给水定额为250L/s，用水人数480 人时变化系数为2.5；一层商场用水定额为6L/（m2.d），面积为900㎡，时变化系数为1.5；车库用水定额为3L/（㎡.次），面积为178㎡，时变化系数为1.0。
2.3 生活水箱容积
Ｖ’生活=Qd '/ 4?Qh '/ 4 ??44800?10?3/ 4?5.152 / 4 ?12.4m3
式中：Qd’———水箱负荷楼层段最高日用水量；
Qh’———水箱负荷楼层段平均时用水量。
取有效高度1.2m，水箱面积为A=10m2，水箱保护高度0.3m，则水箱规格为×B×H=4m×2.5m×1.5m，安装于A 栋楼梯间顶。
由于安装高度已经确定H=57.50+0.60=58.10m。
2.4 给水管道及设备安装
（1）给水管道采用PP-R 管，供水箱管采用钢管。
（2）各层给水管道暗装敷设，有用水器具接入的支管明装，支管以2%的坡度坡向
池水装置。
（3）室内给水管与排水管平行、交叉时，其距离分别不小于0.5m 和0.15m，交叉处给水管道在排水管道上。
（4）管道穿越墙壁时，需预留孔洞，孔洞尺寸采用：d+50mm～d+100mm，管道穿过楼板时应预埋金属套管。
（5）在立管和横管上设闸阀：当d≤50mm 时设截止阀，当d≥50mm 时设闸阀。
水泵基础应高于地面不少于0.1m，水泵采用自动启动。
3 排水系统
3.1 设计要点
（1）本工程采用生活污水和生活废水合流制。
其中住宅3～17 层设专用通气管排水方式，2 层污水排入通气立管后汇入横干管排出室外。
一层商场单独排出至检查井。
污水排出室外经过化粪池处理后排入市政污水管网。
（2）每个卫生间均应设置至少一个DN50mm的地漏，地漏的顶面应低于地面5～10mm，水封深度应介于50～100mm之间。
排水立管应隔层设检查口，中心距地面1.0m，水平管段末端应设清扫口。
室内管材为UPVC 管，排出管为铸铁管。
通气管设专用通气管和伸顶通气管两种。
（3）通气管管径的确定。
通气立管长度在50m以上，其管径与污水立管管径相同。
伸顶通气管与污水立管管径相同。
3.2 排水管道的安装要求
（1）室内采用UPVC 管排水，室外采用铸铁管排水。
（2）排水立管在垂直方向转弯处设两个45°弯头连接。
（3）排水管穿楼板时应预留孔洞，安装时应设金属防水套管。
（4）立管沿墙敷设时，其轴线与墙的距离需满足施工要求。
（5）排水立管上设检查口，隔层设一个，离地面1m 处，底层和顶层需设一个。
此外接入卫生器具三个及以上的横支管起端需设清扫口，以便清扫。
（6）市政排水系统采用雨、污分流制。
故室外排水采用雨、污分流制。
本建筑主要为办公用房，公共卫生间集中布置，由于卫生器具接近一致，因此排水管线的平面布置根据建筑布局和卫生器具的分布来确定。
（7）主排水主管设置于管井或靠墙角设置，排水立管上每隔两层设置柔性接口。
粪便污水经化粪池预处理后与生活污水一起排入市政污水管网。
（8）泵房和消防电梯井旁设置集水坑，用潜水泵不定期排入检查井。
排水立管检查口中心离地坪距离为1m，排水横支管与立管的连接采用90°斜三通或斜四通连接。
排水立管与排水管端部连接采用两个45°弯头或弯头半径不小于4 倍管径的90°弯头连接。
4 消防系统
4.1 消火栓系统
（1）根据规范，该建筑为一类民用建筑。
室内外消防流量为30L/s、30L/s。
充实水柱取12m，水枪喷嘴流量为5.2L/s，消防立管管径DN100mm，最底层消火栓所承受静压力不大于0.80MPa。
在17 层和负1 层分别成环。
（2）消火栓布置在明显，经常有人出入而且使用方便的地方。
其间距不大于30m，A 楼每层设3 根立管，B 楼比A 楼多在水间多设一根立管供高位水箱。
在17层顶设试验消火栓一个。
室内消火栓箱均设有远距离启动消防泵的按钮。
消火栓均采用稳压、减压消火栓。
（3）要符合《高规》第7.4.6.3 条规定“：消火栓的间距应由计算确定，且高层建筑不应大于30 m，裙房不应大于50 m。
”并且还要保证建筑室内同层的任何部位，应有两个消火栓的水枪充实水柱同时到达。
（4）室外消火栓设有两个水泵结合器，以便消防车向室内消防管网供水。
（5）室内消火栓系统竖向不分区，当消火栓栓口的出水压力大于0.5MPa 时采用减压稳压消火栓；在最高处设1 座18m3 消防水箱。
4.2 自动喷淋系统
该建筑采用湿式自动喷淋灭火系统，报警阀设于1 层，且各层均设水流指示器和信号阀，其信号均送入消防控制中心进行处理。
该建筑一层商场，地下室和需设自动喷淋系统，二层至十七楼仅在消防前室及走道设置喷头。
喷头动作温度57℃。
车库采用直立式喷头，其余均采用吊顶喷头。
喷头布置满足距墙柱距离不小于1.80m，喷头之间距离不大于3.60m。
各层均设末端试压装置。
平时管网压力由屋顶消防水箱维持，全部喷头均采用72℃直立型易熔合金闭合工喷头。
当火灾发生时，喷头喷水，喷头所在区的水流指示器动作，向消防控制中心发信号，同时在水力压差作用下，打开报警阀，敲响水力警铃，压力开关动作，同时打开泡沫液储罐进水管上的电磁阀，水流经泡沫液储罐，挤压储存泡沫的胶囊，通过大比例混合器按6%形成泡沫混合液，供喷头灭火，系统喷泡沫的时间不小于10min。
5结语
总之，由于商住楼建筑标准的提高，给排水在整个建筑投资中所占比例越来越大。
商住楼给排水系统的设计必将本着以人为本的核心理念，设计过程中重点注意以上各项常见内容，适时适度改进传统的给排水系统，提高给排水效率，必将会为人们营造出一个舒适、安全、方便的新的起居环境。
参考文献
[1]李宁.高层建筑给水排水设计[J].科技情报开发与经济，2004（11）.
[2]胡斌东.关于高层建筑给排水设计的思考[J].甘肃科技，2008（11）.
[3]马致远，张磊.浅谈高层建筑消防电气设计中的几个问题[J].山西建筑，2007，33（24）：194-19。
