大型工厂安防监控系统设计方案
工厂监控系统设计方案
工厂监控系统设计方案正文：一.引言工厂监控系统是通过使用现代化的技术手段，在工厂生产过程中对各种设备、环境、能源等进行实时监控和管理的系统。
本文档旨在设计一个完整的工厂监控系统方案，以提高工厂生产效率、降低生产成本、保障工人安全等方面的要求。
在该方案中，我们将详细介绍系统的整体架构、主要模块功能、系统部署方案等内容。
二.系统架构1. 总体架构工厂监控系统采用分布式架构，分为前端监控设备、数据采集服务器、后端数据处理和显示等模块。
前端监控设备包括传感器、摄像头、智能监测终端等。
数据采集服务器负责实时采集前端设备传来的数据，并进行存储和处理。
后端数据处理和显示模块则负责对采集到的数据进行分析、处理、展示和报警等功能。
2. 前端监控设备(1) 传感器：监测各类设备的工作状态、环境参数等。
如温湿度传感器、压力传感器、电流传感器等。
(2) 摄像头：实时监控工厂生产线、仓库、办公区等区域，提供视频监控功能。
(3) 智能监测终端：通过终端设备能够实现智能监测和报警功能，如烟雾报警器、安防门禁系统等。
3. 数据采集服务器数据采集服务器负责接收前端监控设备传来的实时数据，并将数据进行存储和处理。
主要功能包括数据接收、数据存储、数据分析和处理等。
4. 后端数据处理和显示后端数据处理和显示模块负责对采集到的数据进行分析、处理、展示和报警等功能。
主要包括数据处理和分析模块、展示界面模块和报警模块。
三.功能模块详细设计1. 数据采集模块数据采集模块负责接收前端监控设备传来的实时数据。
主要功能包括消息接收、消息解析、设备状态更新等。
采用MQTT协议进行消息传输。
2. 数据存储模块数据存储模块负责将采集到的数据进行存储。
主要采用关系型数据库进行存储，并设置合理的数据存储结构。
3. 数据处理和分析模块数据处理和分析模块负责对采集到的数据进行处理和分析，提取关键信息。
主要功能包括数据清洗、数据分析、异常检测等。
4. 展示界面模块展示界面模块负责将处理和分析后的数据进行展示，提供直观的数据可视化界面。
厂区监控设计方案
厂区监控设计方案第1篇厂区监控设计方案一、项目背景随着我国经济的快速发展，厂区安全和管理问题日益凸显。
为提高厂区安全防范能力，加强内部管理，降低安全风险，依据国家相关法律法规，结合厂区实际情况，制定本监控设计方案。
二、设计目标1. 实现厂区全天候、全方位、无死角的安全监控。
2. 提高厂区安全管理水平，预防和打击各类违法犯罪活动。
3. 提升厂区内部工作效率，降低人力成本。
4. 确保监控系统合法合规，保护员工隐私。
三、设计原则1. 科学合理：根据厂区布局、地形地貌等因素，合理规划监控点位，确保监控范围覆盖厂区各个角落。
2. 技术先进：采用先进、成熟、稳定的监控技术，提高系统性能和可靠性。
3. 易于管理：监控系统应具备良好的可扩展性和兼容性，便于日常管理和维护。
4. 合法合规：严格遵守国家法律法规，保护员工隐私，确保监控系统合法合规。
四、系统设计1. 摄像头选型：根据厂区实际情况，选用高清、低照度、防水、防尘、抗干扰的摄像头，确保监控画面清晰，满足全天候监控需求。
2. 网络传输：采用有线和无线相结合的网络传输方式，确保监控数据稳定、高效传输。
3. 录像存储：配置大容量、高可靠性的录像存储设备，保证监控数据长期保存，满足法规要求。
4. 显示与控制：设置监控中心，配备高清显示屏、操作台等设备，实现对厂区监控画面的实时查看、回放、录像等功能。
5. 智能分析：引入视频智能分析技术，实现人员入侵、离岗、火灾等异常情况的自动识别和报警。
五、监控点位规划1. 厂区出入口：安装摄像头，实现对进出厂区人员的实时监控，防止无关人员进入。
2. 生产区域：根据生产流程，合理设置摄像头，监控生产设备运行状态，确保生产安全。
3. 仓储区域：对仓库出入口、库内货架等关键部位进行监控，预防盗窃、火灾等事故。
4. 办公区域：监控办公室、会议室等场所，提高内部管理水平，保障员工安全。
5. 周界防范：在厂区周边设置摄像头，实现周界防范，防止非法入侵。
大型工厂厂区监控系统设计方案
大型工厂厂区监控系统设计方案 -36 个点（本地 / 远程同时监控）作者:艾利德安防公司发表时间: 2011-03-12本视频监控系统方案是针对一工厂厂房及其厂区道路设计，工厂厂区占地面积100 亩，建筑面积3 万多平方米。
内有两栋厂房、一栋仓库和一栋办公楼。
一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立34 个监控点。
一、工厂监控项目需求此项目为一工厂厂区和生产场所的视频监控系统，工厂厂区占地面积100 亩，建筑面积3 万多平方米。
内有两栋厂房、一栋仓库和一栋办公楼。
一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立34 个监控点（如下文系统图所示），其中一个动点，其余全部为定点，要求根据现现场实际环境，确定选用的设备参数和型号。
通过与用户的全面沟通，深入了解用户期望，决定全部选用高清红外夜视摄像机。
工厂监控控制台设置在门卫值班室，需要值班人员实时监控，视频资料需要保存至少一个月，要求可以随时、方便地回放视频资料，并且回放的时候不影响实时录像。
监控室配置操作台，用三台SAMSUN液晶显示器显示图像，通过控制键盘和硬盘录像机都可以控制厂区内的动点监控点。
同时系统接入网络，办公室相关管理人员可以通过局域网适时观看及调取录像，公司管理人员可以通过远程访问随时了解公司情况。
本系统在厂区内的走线全部用金属管敷设（如图所示），车间或库房内的走线均为① 40、①32、①25或①20的金属管，室外全部用① 160PVC管地埋敷设到监控室。
为了照顾美观，室内的主要走厂房/ 仓库内顶，无法走内顶的则沿墙壁敷设。
二、工厂监控方案介绍根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。
2.1 、前端部分前端部分主要是摄像机以及其配套的产品等，包括电源、支架、配电箱等，是整个系统的“眼睛”。
大型工厂视频监控系统解决方案(三个厂区同时监控)
一、工厂监控项目需求此项目为一工厂厂区和大楼的视频监控系统，工厂厂区占地面积约8000多平米，长约120米，宽约70米。
内有一栋仓库和两栋厂房，主要需要在工厂厂区的主要道路、厂房周边以及厂房的出入口、楼梯口等共设立50个监控点（如图所示），其中一个动点，其余全部为定点，要求根据现有的点位图，进行二次深化设计，确定选用的设备参数和型号,要求全部选用高清红外夜视摄像机。
工厂监控控制台设置在丙类厂房一层，需要值班人员实时监控，视频资料需要保存至少一个月，有什么情况可以回放视频资料，并且回放的时候不影响实时录像。
另外建立一个有8台20寸监视器组成的电视墙，要求通过控制键盘和硬盘录像机都可以控制厂区内的动点监控点。
工厂各个监控点到监控室的线缆需要通过线槽或金属管敷设（如图所示），黄色部分为200x100的线槽，蓝色部分为Φ25的金属管，室外全部地埋敷设，室内的全部走顶内或沿墙壁敷设。
二、工厂监控方案介绍根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。
2.1、前端部分前端部分主要是摄像机以及其配套的产品等，包括电源、支架、护罩等，是整个系统的“眼睛”。
它布置在工厂厂区的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。
根据工厂的设计图纸和具体需求，本套视频监控系统共设计50个监控点，分别设计在工厂各层厂房周边、厂房各层的出入口、走廊以及仓库内等重要场所安装监控摄像机进行现场实时监控并录像，以保障工厂的保安可以有效的杜绝安全隐患的发生，单位领导也可以随时随地了解到工厂内工人的工作情况。
本工厂的前端设备分布情况以及设备选型如下：厂区内共设计安装12个监控点，全部为室外监控，主要监看道路以及厂房、库房周边，设计一个动点，11个定点。
其中在工厂西侧停车场旁边安装一只高清红外高速球，型号为KV-C8807R-A，其内置300倍一体化变焦镜头，自带150米的红外灯，白天为彩色，晚上自动转换为黑白，并且自动启动红外灯进行补光；可360°连续旋转，方便快速跟踪可疑的人员和车辆；具有128个预置位，可以快速监看重要位置；内置风扇和加热装置，适合于安装在室外，全天候工作。
大型场所安全监控系统设计方案

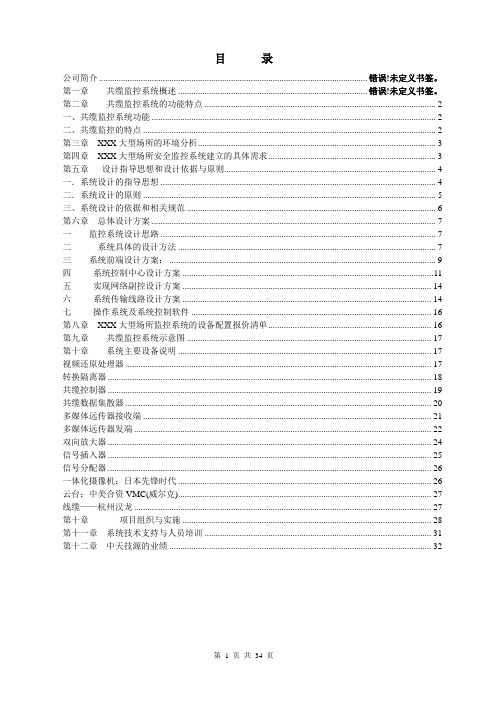

目录公司简介 ........................................................................................................................错误！未定义书签。
第一章共缆监控系统概述 ....................................................................................错误！未定义书签。
第二章共缆监控系统的功能特点 (2)一、共缆监控系统功能 (2)二、共缆监控的特点 (2)第三章XXX大型场所的环境分析 (3)第四章XXX大型场所安全监控系统建立的具体需求 (3)第五章设计指导思想和设计依据与原则 (4)一．系统设计的指导思想 (4)二．系统设计的原则 (5)三、系统设计的依据和相关规范 (6)第六章总体设计方案 (7)一监控系统设计思路 (7)二系统具体的设计方法 (7)三系统前端设计方案： (9)四系统控制中心设计方案 (11)五实现网络副控设计方案 (14)六系统传输线路设计方案 (14)七操作系统及系统控制软件 (16)第八章XXX大型场所监控系统的设备配置报价清单 (16)第九章共缆监控系统示意图 (17)第十章系统主要设备说明 (17)视频还原处理器 (17)转换隔离器 (18)共缆控制器 (19)共缆数据集散器 (20)多媒体远传器接收端 (21)多媒体远传器发端 (22)双向放大器 (24)信号插入器 (25)信号分配器 (26)一体化摄像机：日本先锋时代 (26)云台：中美合资VMC(威尔克) (27)线缆——杭州汉龙 (27)第十章项目组织与实施 (28)第十一章系统技术支持与人员培训 (31)第十二章中天技源的业绩 (32)第一章共缆监控系统的功能特点一、共缆监控系统功能共缆传输功能：多路图像信号、控制信号可在同一根线缆中传输。
工厂监控工程方案设计
工厂监控工程方案设计一、前言随着工业化的进程，工厂的规模越来越大，设备和人员的数量也越来越多，为了保证工厂的正常运行和生产安全，必须对工厂进行全面的监控。
本文将介绍一种工厂监控工程的方案设计。
二、方案概述本方案旨在实现对工厂各个区域的实时监控，包括生产区域、办公区域、仓库区域等。
通过监控摄像头和传感器，实现对工厂的安全状态进行实时监控，并及时采取预警措施。
三、方案设计1.摄像头布局根据工厂的布局和需要监控的区域，合理布置摄像头。
生产区域和办公区域的摄像头应覆盖整个区域，并设置适当的焦距和角度，以确保能够清晰捕捉到关键细节。
同时，仓库区域的摄像头应布置在入口和出口处，以及关键货物堆放区域。
2.传感器安装安装温度、湿度、烟雾等传感器，以及防盗传感器。
温度和湿度传感器主要用于监测生产环境，确保在合适的范围内。
烟雾传感器用于检测火灾隐患，及时报警并采取措施。
防盗传感器则用于监测潜在的入侵行为。
3.监控中心建设建设一个监控中心，用于接收和处理监控数据。
监控中心应配备监控软件和硬件设备，能够实时接收和显示监控摄像头的画面，并能进行录像和回放。
同时，监控中心还应连接到报警系统，能够及时接收和处理报警信息。
4.数据存储和备份监控中心应有足够的存储空间，用于保存监控数据。
同时，应定期进行数据备份，以防止数据丢失造成重大损失。
备份数据应存放在安全可靠的地方，以确保数据的完整性和可恢复性。
5.远程监控和管理为了方便管理人员对工厂的监控和管理，可以将监控系统与互联网相连，实现远程监控和管理。
管理人员可以通过电脑或手机等设备，随时随地监控工厂的状态，并进行必要的决策和控制。
四、方案效果与预期通过上述工厂监控工程的方案设计，可以实现对工厂各个区域的实时监控，并及时采取预警措施，保障工厂的正常运行和生产安全。
通过数据的存储和备份，可以对工厂的历史记录进行分析和研究，提高生产效率和品质。
同时，远程监控和管理的功能，可以提升管理人员的工作效率，减少人力资源的浪费。
大型工厂视频监控系统解决方案(三个厂区同时监控)
大型工厂视频监控系统解决方案（三个厂区同时监控）工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备（镜头等）直接观看大型工厂各个厂区的情况，一目了然，同时它可以把被工厂的图像全部或部分的记录下来，这样就为日后对突发事件的处关键词：大型工厂监控方案,工厂监控方案,工厂监控解决方案一、前言工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备（镜头等）直接观看大型工厂各个厂区的情况，一目了然，同时它可以把被工厂的图像全部或部分的记录下来，这样就为日后对突发事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。
二、项目需求随着现代化企业制度在我国的普及和深化发展，工厂信息化建设不断深入，各工厂特别是大中型工厂都加快了信息网络平台的建设；工厂正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。
传统的工厂厂区周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理，那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及工厂的安全, 根据客户实际的监控需要，一般都会在工厂周边、大门、办公楼、生产车间、仓库、机房等重点部位安装摄像机。
监控系统将本地视频图像监控,远程实时监控,云台镜头控制,电视墙显示等有机结合起来，构成一整套新一代网络视频集中监控管理系统，同时监控主机自动将报警画面纪录,做到及时处理,提高了工厂保卫人员的工作效率并能及时处理警情，能有效的保护工厂财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个工厂的安全。
工厂监控系统设计方案
工厂监控系统设计方案1. 引言工厂监控系统是通过监测和控制工厂生产过程中的关键参数，以提高生产效率和产品质量的系统。
本文将介绍一个工厂监控系统的设计方案，包括系统架构、功能模块和实施计划等内容。
2. 系统架构工厂监控系统的架构主要包括传感器、数据采集模块、数据分析模块和用户界面等组成部分。
2.1 传感器通过安装在工厂各个设备和环境中的传感器，实时监测关键参数，如温度、湿度、压力等。
传感器将采集到的数据发送到数据采集模块进行处理。
2.2 数据采集模块数据采集模块负责接收传感器发送的数据，并进行预处理，如数据清洗、转换和聚合等。
处理后的数据将发送到数据分析模块进行进一步处理。
2.3 数据分析模块数据分析模块对采集到的数据进行实时分析和处理，识别异常情况并生成报警信息。
同时，数据分析模块也可以进行历史数据的分析和统计，提供生产过程的可视化报表和数据分析结果。
2.4 用户界面用户界面通过可视化方式展示工厂生产过程的关键参数和报警信息，用户可以通过界面查看数据和分析结果，并进行相应的操作和调整。
3. 功能模块工厂监控系统包括以下功能模块：3.1 实时监测系统实时监测工厂的关键参数，如温度、湿度、压力等，以保证生产过程的稳定性。
3.2 异常检测和报警系统通过数据分析模块对采集到的数据进行异常检测，一旦检测到异常情况，将立即生成报警信息通知相关人员。
3.3 历史数据分析和统计系统可以对历史数据进行分析和统计，从中发现潜在问题，优化工厂生产过程。
同时，系统也可以生成生产过程的可视化报表和数据分析结果。
3.4 远程控制系统可以通过用户界面实现远程控制工厂设备的功能，如开关机、调整参数等。
4. 实施计划工厂监控系统的实施计划包括以下步骤：4.1 需求调研与工厂相关人员进行沟通，了解他们对监控系统的需求和期望。
4.2 系统设计根据需求调研的结果，进行系统的设计，包括硬件设备选型、传感器布置规划、网络架构设计等。
4.3 系统搭建和调试根据系统设计的方案，搭建监控系统的硬件和软件环境，并进行调试和验证，确保系统的正常运行。
安防监控系统设计方案
安防监控系统设计方案安防监控系统设计方案随着社会的不断发展，安防监控系统在当今社会越来越重要。
设计一套高效可靠的安防监控系统，对于维护社会安全、保护人民财产具有重要意义。
本文将介绍一套安防监控系统设计方案。
一、系统组成该安防监控系统主要由以下组成部分构成：1. 监控摄像头：使用高清晰度、日夜全彩可见光摄像头，具备远距离红外夜视功能，可以监控各种光线条件下的场景，并提供清晰的图像。
2. 数字视频录像机（DVR）：用于存储监控摄像头拍摄的视频数据，并支持实时监控和回放功能。
DVR设备采用高性能的存储芯片，具备大容量、高效率的存储能力。
3. 控制中心：负责监控摄像头的实时和录像图像展示，以及对录像数据的存储和管理。
控制中心设备将数据传输到监视器上，供安保人员进行观察和操作。
4. 网络连接设备：为监控系统提供互联网连接，以实现各个设备的远程访问与管理。
网络连接设备采用高速、稳定的网络传输技术，确保视频图像的高效传输。
二、系统亮点1. 高清晰度：安全监控需要快速准确地识别人物、车辆等细节。
该系统的监控摄像头采用高清晰度摄像技术，可以提供清晰、细腻的图像，有效识别目标物体。
2. 多样化功能：摄像头具备多种功能，如智能移动侦测、人脸识别、车牌识别等。
这些功能可以提供更加精准的监控和报警，提高工作效率。
3. 远程监控：通过互联网连接，安保人员可以远程访问监控系统，实时查看视频图像，并进行相关操作。
这大大提高了安保任务的灵活性和效率。
4. 高效存储：DVR设备采用高性能存储芯片，可实现大容量的视频数据存储，并支持远程存储备份。
低能耗的硬盘设备确保安全存储数据。
5. 可扩展性：该安防监控系统具备良好的可扩展性，可以根据实际需求增加或更新监控摄像头、DVR设备等硬件设备，以适应不同的应用场景。
三、应用领域该设计方案适用于各种需要安全监控的场所，如商业店铺、住宅小区、学校、工厂、公共交通车站等。
通过建立高效可靠的安防监控系统，可以减少犯罪活动，提高治安水平，保护人民财产安全。
大型场所安全监控系统设计方案
. .. . .. .. .. .. 大型场所安全监控系统 设计方案 . .. .
.. .. .. .. 目 录 公司简介 ............................................................................. 3 第一章 共缆监控系统概述 ........................................................... 4 第二章 共缆监控系统的功能特点 ..................................................... 5 一、共缆监控系统功能 ................................................................. 5 二、共缆监控的特点 ................................................................... 5 第三章 XXX大型场所的环境分析 ....................................................... 6 第四章 XXX大型场所安全监控系统建立的具体需求 ....................................... 7 第五章 设计指导思想和设计依据与原则 ................................................ 8 一．系统设计的指导思想 ............................................................... 8 二．系统设计的原则 ................................................................... 9 三、系统设计的依据和相关规 .......................................................... 10 第六章 总体设计方案 ................................................................ 11 一 监控系统设计思路 .............................................................. 11 二 系统具体的设计方法 .......................................................... 11 三 系统前端设计方案： ............................................................ 14 四 系统控制中心设计方案 ......................................................... 16 五 实现网络副控设计方案 ......................................................... 19 六 系统传输线路设计方案 ......................................................... 19 七 操作系统及系统控制软件 ....................................................... 21 第八章 XXX大型场所监控系统的设备配置报价清单 ...................................... 21 第九章 共缆监控系统示意图 ........................................................ 23 第十章 系统主要设备说明 .......................................................... 23 视频还原处理器 ...................................................................... 23 转换隔离器 .......................................................................... 24 共缆控制器 .......................................................................... 26 共缆数据集散器 ...................................................................... 26 多媒体远传器接收端 .................................................................. 26 多媒体远传器发端 .................................................................... 27 双向放大器 .......................................................................... 30 信号插入器 .......................................................................... 31 信号分配器 .......................................................................... 31 一体化摄像机：日本先锋时代 .......................................................... 32 云台：中美合资VMC(威尔克) .......................................................... 32 线缆——汉龙 ........................................................................ 33 第十章 项目组织与实施 ......................................................... 35 第十一章 系统技术支持与人员培训 .................................................... 38 第十二章 XX的业绩 ................................................................. 40 . .. .
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 41
大型工厂安防监控系统设计方案
【正文】
【解决方案】XXXX公司化工机械厂，占地50万平方米，
共三大车间，主要有进出3个大门，为了使XXXX公司化工机械
厂的安全防范工程达标。参照《XXXX公司化工机械厂监控安全
系统设计》的精神，本公司严格按照业主的要求，特选用了一套
集监视、防盗报警为一体的安保系统为业主提供高效、可靠的技
术防范手段。
工程概述
XXXX公司化工机械厂安全防范系统包括：闭路电视监控
（CCTV）系统、防盗报警系统、周界静电防盗报警系统。
闭路电视监控系统
闭路电视监控系统主要是辅助保安系统对XXXX公司化工机
械厂内外的现场进行监视。它使管理人员在监控中心机房中能观
2 / 41
察到XXXX公司化工机械厂内所有重要地点的情况。如在出入口、
通向室外的大门、边门、主要通道等处安装摄像机，将厂区的情
况以图像方式实时传送到监控中心，值班人员通过电视屏幕墙可
以随时了解这些地方的重要情况。监视系统除了起到正常的监视
作用外，在接到防盗报警系统的示警信号后，还可以进行实时录
象，录下报警时的现场情况，以供事后重放分析。
防盗报警系统
防盗报警系统是用报警探测器对厂区内重要地点和区域进
行布防。它可以探测非法侵入时，及时向有关人员示警。防盗报
警系统除以上功能外，还有就是一旦有报警，便即时记录入侵时
间、地点和人物，同时向监视系统发出信号，让其录下现场情况。
系统需求
安保系统的设计应根据建筑物的使用功能、建设标准及业主
的要求，并贯彻国家已颁布实施的有关"规范"、"标准"，考虑到
节约成本，需充分利用XXXX公司化工机械厂安保系统，并综合
3 / 41
运用电子信息技术、计算机网络技术、安全防范技术等，构成先
进、可靠、经济适用的安全防范体系。
系统设计总体原则
为了提高设计水平，保证设计质量，完成设计任务的根本保
证。为此，在设计工作中，拟遵循以下指导原则：
1、采用先进、成熟及实用的技术；
2、系统应具有集中统一的管理能力，为公司现代化管理大
大提供方便；
3、系统应具有开放性、可扩充性、兼容性和灵活性；
4、系统设计和设备选型应标准化、规范化、国际化；
5、系统必须具有安全性、可靠性、容错性；
4 / 41
6、合理的性能价格比。
设计依据
·《民用闭路电视监控系统工程技术规范》 GB50198/T75-94
·《工业企业通信设计规范》
·《安全防范工程程序与要求》 GA/T75-94
·《安全防范系统通用图形符号》 GA/T74-94
·《安全防范工程费用概预算编制方法》 GA/T70-94
·《民用建筑电气设计规范》 JGJ/TI-92
·《民用闭路监视电视系统工程技术规范》 GB50198-94
·《入侵探测器系列技术条件》 GB10408 1-89
5 / 41
·《防盗报警控制器通用技术条件》 GB50198-94
·《电气装置安装工程施工及验收标准》 GB50258-96
·《民用建筑电气设计规范》 JGJ/T16-92
·中国电气装置安装工程施工及验收规范GBJ232-82
·IEEE 电气及电子工程师学会--民用建筑闭路监视电视系
统工程技术规范
·CCTR RECOMMENDATION 472-3 电视系统视频指标
·ELA-422 ELA-485 电气指标标准
·GA/T 75-94 中华人民共和国公共安全行业标准
·GBJ115-87 工业电视系统工程设计规范
6 / 41
·电子设备雷击保护导则GB7450-87
【正文】
系统设计
闭路电视监控系统简介
闭路电视监控系统亦称为CCTV（close circuit
television）。它包括：
摄象前端装置，包括各类摄像机、定焦或变焦变倍镜头、高
清晰摄像一体机，实现摄像机上下左右运动及旋转扫描的云台、
保护摄像机与镜头的防护罩、接收并执行命令的解码器等。
传输部分
视频图像向主机的传输有同轴电缆、光缆或网络线等有线传
7 / 41
输方式以及由发射机、接收机组成的无线传输通道。
控制部分
闭路电视监控系统主机也称为硬盘录相机，除接收传输来的
多路视频图像并按需要切换到指定的各个监视器上供观看外，还
能对前端装置执行云台上下仰视、左右旋转运动；对镜头光圈、
聚焦和变倍进行调节控制；对云台运动和镜头设置进行按预置位
快速定位；执行摄像机定日期或定时间巡回扫描等控制操作动
作；启动时滞式或实时对视频图像进行录象记录；调阅录象资料；
将系统所有发生的操作动作记录和打印归档；在接收到由视频移
动探测或常规传感器产生的报警信号后，自动将显示图像切换为
产生报警区域的影象，并予以记录存储。这些功能构成闭路电视
监控主机的千差万别和不同功能等级，也成为评价相应产品功能
的主要标准，是组成闭路电视监控系统的核心。
显示与记录
后端设备为成像装置，包括视频监视器、数字硬盘录象机和
8 / 41
有关控制设备。
防盗报警系统简介
防盗报警系统主要包括：
信号源
对于防盗报警系统而言，合理布局探测传感器于各监视部位
是关键之一，通常采用红外、微波、超声波、静电感应、光遮断、
玻璃破碎的声音与频率、振动、视频图像灰度变化等各种物理方
法，是产生报警的信号源。
传输系统
传输途径包括各探测器向报警主机传输方式，各探测器作地
址编码后共用两条总线向主机传输并在主机译码方式，或采用无
线远距离传输信息等不同渠道。
9 / 41
报警主机的处警对策
在收到报警信号后，将以防区分割的形式和显示报警位置，
调出相应防区部位的电子地图，以提示对该防区采取警发措施，
包括监视该防区的摄像机图像、通过监听该防区的声音信息对报
警信号的正确性进行复核，必要时还需将复核后的报警信号通过
电话、传真、局域网向区域性警报监视网络上传。
正文】
设计方案
XXXX公司化工机械厂勘察情况
从XXXX公司化工机械厂平面图和现场勘察情况进行分析，
重点防范区域在三个主要出入大门及钢板库、元钢库、不锈钢管
库、备件库。
10 / 41
从安全防范角度来说，厂区自身具有"人防"体系，诸如保安
人员， "人防"与"物防"密切结合，发挥各自优点。建立较完善
的保安监控体系。
工程风险等级分析
根据GA32/181-1998《标准》规定，XXXX公司化工机械厂安
全技术防范系统工程必须达到二级风险的保护要求，即:
·必须建有安全防范报警监控中心机房，安装具有防盗、通
讯功能的报警系统。重要区域应有周界报警装置；重要出入口应
有控制设备；重要防护目标和主要通道应有电视监控系统。
·单位的机房、档案室、机要室、财务室等特殊场所必须安
装摄像机和防盗报警探测器。
监控系统总体功能要求
11 / 41
1. 系统安全功能
·系统支持灵活多级操作权限、操作等级，可设置操作员权
限，设备控制权限；
·可设置监视器能够显示的摄像机图像。
·可设置键盘能够调用的摄像机图像。
·操作者可在任意控制点登录到系统，并享有自己所有的控
制权限。
·系统支持多级操作权限等级，支持多种操作者权限。
·可设置操作者能够访问的监视器；
·可设置操作者能够控制的摄像机。
·可设置操作者能够调用的摄像机图像。
12 / 41
用户操作界面
主控采用多媒体图形界面，要求界面美观、操作方便。多媒
体操作软件必须为网络版，支持多个用户；支持视频图像显示、
控制；支持报警联动，并有语音提示报警，支持地图显示。
2. 灵活的视频切换功能
可分区分组切换；显示时间顺序可设置；可设置相关联摄象
机，进行关联摄像机切换。
