浅谈在输配电网中推广无功补偿的重要意义
浅析电网无功补偿的重要性
浅析电网无功补偿的重要性摘要：无功补偿是电网建设和改造的重要组成部分，它是保持电网无功平衡，提高电压质量，降低电网损耗的有效措施，是降损措施中投资少、回报高的方案。
本文对当前无功优化和无功补偿进行了总结，对目前无功补偿和优化存在的问题进行了一定的探讨和研究。
关键词：无功补偿节能负荷1 无功补偿的巨大意义无功补偿技术适用于电力系统及各行业用电单位。
对于电力系统，通过采用无功补偿技术可以降低线损，提高末端电压，保证供电质量；对于用电企业，较大功率的用电设备，采用就地补偿装置可以取得同样的节能效果。
电力部门在近年来进行的城市电网和农村电网改造中也强调无功的就地补偿。
研究实例说明，由于无功负荷大，功率因数偏低会造成大量有功电能损耗，多消耗无功就会相应地多消耗有功。
无功负荷大，功率因数偏低，如果不能就地补偿，就使配电、输电和发电设施不能充分发挥作用，降低发、输电的能力，损失极大，值得注意。
2 无功负荷急剧增长过去无功负荷主要在工业企业，所以只对大型工业企业在实行两部制电价的同时，实施功率因数奖惩办法，而对其他用户都没有功率因数考核。
对工业企业的功率因数奖励办法长期以来没有修改，缺乏研究分析。
工业用户对无功就地补偿缺乏积极性，致使功率因数偏低，发电、输电和配电设施不能获得充分利用，线路损失增加。
居民生活和楼宇用电中大量使用家用器，用电量的比重急剧增长，应当重视居民生活和楼宇的无功用电问题。
3 无功补偿方式理论上而言，无功补偿最好的方式是在哪里需要的无功，就在哪里补偿，整个系统将没有无功电流的流动。
但在实际电网当中这是不可能做到的。
因为无论是变压器、输电线路还是各种负载，均会需要无功。
所以实际电网当中就补偿装置的安装位置而言有如下几种补偿方式：①变电所集中补偿；②配电线路分散补偿；③负荷侧集中补偿；④用户负荷的就地补偿。
对于低压配网无功补偿，通常采用负荷侧集中补偿方式，即在低压系统（如变压器的低压侧）利用自动功率因数调整装置，随着负荷的变化，自动地投入或切除电容器的部分或全部容量。
无功补偿的意义
无功补偿的意义
1．改善供电质量
在供配电系统中，评价供电质量的优劣有以下三个因素：
(1)在电源点电压和频率是否接近于恒定。
(2)功率因数是否趋近于1。
(3)三相系统中，相电流与相电压是否趋于平衡。
而采纳无功功率补偿来提高功率因数，不但能大量削减线路中因输送无功电流而产生的电能损耗，还能有效地改善和提高末端用户处的电压，提高电气设备的经济运行水平。
所以无功功率补偿在供配电系统中始终是特别重要的环节。
2．削减电网设备容量，提高设备出力
在有功功率不变的状况下，当电网的功率因数提高时，无功功率也要削减，由公式可知，视在功率必定随着下降。
例如某用电单位需200kW的电力负荷，当功率因数为0.4时，由公式COSφ=P/S可求得，S=P／cosφ=500kV．A，即需要一台500kV．A的变压器；若功率因数为0.8时，则只需装设一台250kV．A的变压器。
由此可见，功率因数提高了，需要的设备容量可相应削减。
3．节省电费开支
我国电价政策规定，用电设备容量超过100kV．A(kW)的用户，都要实行力率调整电费，力率低于规定值要加罚电费。
前面已经说了无功补偿可提高力率，削减或避开因力率低加收电费，从而节省电费开
支。
无功补偿技术在供配电系统中的应用
无功补偿技术在供配电系统中的应用无功补偿技术是一种能够提高供配电系统效率的关键技术。
它通过调节电流和电压的相位差，实现对系统中无功功率的补偿，从而提高系统的功率因数和电能利用效率。
在今天这个高能耗的时代，无功补偿技术的应用已经成为供配电系统中的必备之项。
无功补偿技术的主要作用是改善供配电系统的功率因数。
功率因数是电力系统中能量有效利用的指标之一。
它反映了电流与电压之间的相位差，当相位差为零时，功率因数为1，表示电能被充分利用。
然而，由于负载特性的不同，供配电系统中往往存在功率因数低的情况，这会导致电能浪费和系统负载能力下降。
无功补偿技术通过连接无功补偿装置，将感性无功功率和容性无功功率相互抵消，从而提高功率因数，减少电能损耗，提高电能利用效率。
无功补偿技术不仅可以提高供配电系统的效率，还可以改善电能供应质量。
在供配电系统中，无功功率的存在会引起电压的波动和不稳定。
无功补偿技术通过调节电流与电压的相位差，消除无功功率的影响，使得电能供应更加稳定，减少电压波动和谐波干扰。
这对于保证用电设备的正常运行、提高电网供电可靠性具有重要意义。
在供配电系统中，无功补偿技术的应用广泛。
首先，在发电系统中，无功补偿技术可以提高功率因数，降低传输损耗，提高电压稳定性。
其次，无功补偿技术在配电系统中的应用更加普遍。
配电系统中往往存在大量感性负载，如电动机、变压器等，这些负载会产生感性无功功率，导致功率因数下降。
通过无功补偿技术，可以将这部分感性无功功率与容性无功功率相抵消，提高功率因数，减少能量损耗。
另外，无功补偿技术还能改善配电系统的电能质量，减少电压波动和谐波干扰，提高电网可靠性。
总的来说，无功补偿技术的应用在供配电系统中具有重要意义。
它能够提高系统的效率、降低能量损耗、改善电能供应质量，对于提高电网可靠性、减少能源浪费具有重要作用。
未来，随着能源效率要求的提高和可再生能源的普及，无功补偿技术的应用将会进一步扩大。
浅谈电力系统中无功补偿的重要性
浅谈电力系统中无功补偿的重要性摘要：我国的电力系统是以电力网为主体，并与工矿企业及城市的电力用户相结合的一个网络。
随着社会经济的发展，电力网中用户负荷的不断增加，供电能力严重不足，与之相应的无功功率补偿容量也在不断增大。
所以，为了保证供配电系统安全、经济、可靠运行，在供电系统中需要安装无功补偿装置，以提高供配电系统中各方面设备的利用率及供电质量。
无功补偿装置是电力系统中重要的设备之一，它对电力系统的稳定运行、经济运行以及安全可靠运行起着重要作用。
关键词：电力系统；无功补偿引言目前，电力系统的无功补偿越来越受到重视，国家也加大了对无功补偿的投资力度。
随着我国电力事业的发展，电能在电力系统中占有重要地位，无功功率在系统中的作用越来越大。
同时，电力系统运行中出现的问题也日益增多，电能质量问题是最突出的一个。
随着现代科技技术的发展，在电网中引入了大量的可控元件、断路器、变压器等设备，这些设备都是以电功形式运行的。
在这些设备中，有些设备具有功率因数低、无功功率损耗大等特点，为了提高系统运行效率、保证电网供电质量和提高电力用户电能质量，我们必须对这些设备进行无功补偿。
1电力系统概念电力系统是由发电厂、变电站、输电线路、配电变压器和用户组成的。
在整个电力系统中，电压损失占全部有功损耗的2/3以上，所以降低电压损失是电力系统中的重要任务。
提高电力系统的电压质量，是电网安全运行的基础，也是供电企业改善经营管理的重要手段。
提高电压质量可以增加供电量，降低线损，改善供电环境。
因此，要不断提高电力系统的供电质量，就必须采用各种技术措施减少无功功率的消耗。
在电力系统中采用无功功率补偿装置（包括并联电容器、电抗器等）可有效地提高功率因数、降低线损、改善电能质量和提高设备利用率，具有明显的经济效益和社会效益[1]。
2提高功率因数提高功率因数是保证供配电系统安全、经济运行的一个重要措施，也是实现供电部门优化管理的重要手段。
提高功率因数有两个途径：一是减少无功负荷，二是增加有功负荷。
无功补偿技术对电网运行的影响
无功补偿技术对电网运行的影响随着电力系统的不断发展，无功补偿技术作为电力系统中的一种重要调节手段，扮演着至关重要的角色。
本文将探讨无功补偿技术对电网运行的影响。
一、无功补偿技术的基本原理和作用无功补偿技术是通过调节电力系统中的电容器和电抗器，来实现电网功率因数的调整。
其基本原理是通过引入合适的无功电流来抵消系统中的无功功率，从而达到提高功率因数和优化电网性能的目的。
无功补偿技术主要分为静态无功补偿和动态无功补偿两种形式。
在电力系统中，功率因数是衡量电能利用率和输电输配能力的重要指标之一。
通过无功补偿技术，可以提高电网的功率因数，减少电网中的无功功率损耗，提高能源利用效率。
此外，无功补偿技术还可以解决电网中的电压波动、电压失调以及电力质量问题，确保电网稳定运行。
二、无功补偿技术对电网稳定性的影响无功补偿技术对电网稳定性具有重要影响。
电力系统中存在较大的无功功率流动，会引发电压偏差、电网振荡等问题，威胁电网的稳定性。
通过合理配置和控制无功补偿设备，可以调节电网中的无功功率，降低电网的无功损耗，提高电网的稳定性。
无功补偿技术还可以用于电压调节，通过动态无功补偿设备的投入和退出，调整电网的电压，提高电网的电压稳定性。
此外，无功补偿技术还可以提供谐波滤波功能，减少系统中的谐波污染，保障电力设备的正常运行。
三、无功补偿技术对电网经济性的影响无功补偿技术在提高电网经济性方面发挥了重要作用。
通过运用无功补偿技术，可以减少电网中的无功损耗，降低电能损耗和供电成本。
同时，通过提高功率因数，可以节约电网的传输容量，优化电网的负荷分配，减少电网的投资建设费用。
此外，无功补偿技术还可以提供无功电流支持，改善线路电压下降，减少电网中的有功功率损耗。
通过提高电网的运行效率，无功补偿技术降低了电力系统的电能消耗，提高了系统的经济性。
四、无功补偿技术对电网可靠性的影响无功补偿技术对电网可靠性也有着重要影响。
在电力系统中，无功功率变化可能导致电网电压波动、电压不稳定等问题，影响供电可靠性。

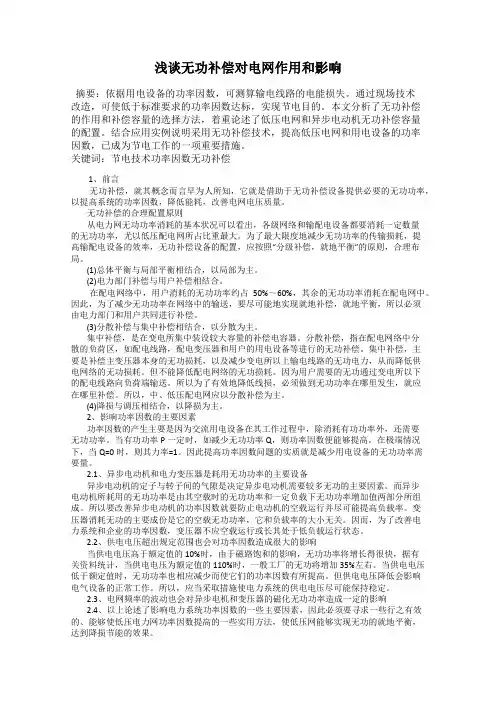

浅谈无功补偿对电网作用和影响
浅谈无功补偿对电网作用和影响摘要：依据用电设备的功率因数，可测算输电线路的电能损失。
通过现场技术改造，可使低于标准要求的功率因数达标，实现节电目的。
本文分析了无功补偿的作用和补偿容量的选择方法，着重论述了低压电网和异步电动机无功补偿容量的配置。
结合应用实例说明采用无功补偿技术，提高低压电网和用电设备的功率因数，已成为节电工作的一项重要措施。
关键词：节电技术功率因数无功补偿1、前言无功补偿，就其概念而言早为人所知，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。
无功补偿的合理配置原则从电力网无功功率消耗的基本状况可以看出，各级网络和输配电设备都要消耗一定数量的无功功率，尤以低压配电网所占比重最大。
为了最大限度地减少无功功率的传输损耗，提高输配电设备的效率，无功补偿设备的配置，应按照“分级补偿，就地平衡”的原则，合理布局。
(1)总体平衡与局部平衡相结合，以局部为主。
(2)电力部门补偿与用户补偿相结合。
在配电网络中，用户消耗的无功功率约占50%～60%，其余的无功功率消耗在配电网中。
因此，为了减少无功功率在网络中的输送，要尽可能地实现就地补偿，就地平衡，所以必须由电力部门和用户共同进行补偿。
(3)分散补偿与集中补偿相结合，以分散为主。
集中补偿，是在变电所集中装设较大容量的补偿电容器。
分散补偿，指在配电网络中分散的负荷区，如配电线路，配电变压器和用户的用电设备等进行的无功补偿。
集中补偿，主要是补偿主变压器本身的无功损耗，以及减少变电所以上输电线路的无功电力，从而降低供电网络的无功损耗。
但不能降低配电网络的无功损耗。
因为用户需要的无功通过变电所以下的配电线路向负荷端输送。
所以为了有效地降低线损，必须做到无功功率在哪里发生，就应在哪里补偿。
所以，中、低压配电网应以分散补偿为主。
(4)降损与调压相结合，以降损为主。
2、影响功率因数的主要因素功率因数的产生主要是因为交流用电设备在其工作过程中，除消耗有功功率外，还需要无功功率。
浅析电力无功补偿设备在电网经济运行中的作用
浅析电力无功补偿设备在电网经济运行中的作用随着我国经济的持续发展，各行各业都加快了自身改革与发展的步伐，这就使得我国社会各界对电能的需求与日俱增。
城市电网基本已经成型，在电网运行的过程中，会消耗一些无功功率。
例如，电动机线路的无功功耗、变压装置的无功损耗等。
能够组成无功功率有两部分，无功网损和无功负荷。
本文主要针对在电网经济运行中电力无功补偿设备的作用进行了分析。
标签：电力系统居民用电节约能源一、无功补偿的重要性和工作原理电网系统的电能传输是利用输配电线路进行传输的，在进行传输的过程中会消耗掉一部分功率，在电力系统中，电力输配电线路占据极其重要的位置，电力输配电线路的主要用于运送电能，将高压变电站所具有的电能发送到降压变电站，最后降至220V电压共居民使用。
在电网的经济运行时，消耗无功功率的方式要保证科学合理，与此同时，利用无功补偿的方法能够给电网部门带来最大化的利益。
二、电网经济运行中无功补偿遵循的原则电能在电网经济运输的过程中，一定会消耗掉一部分功率。
能够给电网部门和相关用户带来经济利益的是无功补偿方式。
以下是利用无功补偿方式时需要遵循的相关原则：第一，严格执行无功补偿设置的规划、供给质量要高、遵循等级补偿原则、提升输电系统的稳定性、科学合理的布局。
第二，电网中的无功补偿必须有效地结合无功补偿和分散补偿。
第三，在无功补偿时，要将低压补偿与高压补偿进行结合使用，中低压补偿占据主要位置。
第四，农网的无功优化补偿，要建立电网工作无功优化思想，进行规划和组织科学的实现实际无功优化补偿的技术方法。
三、电网系统中的无功补偿方法研究在电网系统中，能够组成无功功率有两部分，无功网损和无功负荷。
无功负荷是异步电动机消耗的无功功率，无功网损表示线路无功功率消耗。
无功补偿可以有效地降低以前电网补偿的压力，提高用户电网中变压器的利用率，进而电能的消耗量也在减少，与此同时，相關用户的用电金额也在减少。
电网系统的电容器与系统电感电路并联工作，并与电感线圈进行能量转换。
浅谈电力系统中的无功补偿
浅谈电力系统中的无功补偿【摘要】电力系统中的无功补偿是保障系统稳定运行的重要措施之一。
本文从无功功率的概念入手，介绍了无功补偿在电力系统中的作用以及其不同的补偿方式。
也探讨了如何选择适合的无功补偿设备以及无功补偿的发展趋势。
通过本文可以了解到无功补偿在电力系统中的重要性，以及未来的发展方向。
希望本文能帮助读者深入了解无功补偿在电力系统中的关键作用，促进该领域的进一步发展。
【关键词】电力系统、无功补偿、无功功率、作用、方式、设备选择、发展趋势、重要性、发展方向。
1. 引言1.1 电力系统中的无功补偿简介在电力系统中，无功补偿是一个非常重要的概念。
无功电力在电力系统中并不执行有用的功，但却占据了系统的传输能力和设备容量，因此造成了能源的浪费和系统的效率下降。
无功补偿的作用就是通过补偿无功功率，使得电力系统中的功率因数接近1，提高系统的效率和稳定性。
无功功率的概念指的是电力系统中的无功电流和电压的乘积，是一个虚功率。
无功功率会导致电力系统中的电压下降，设备过热，甚至系统的停电，所以需要进行无功补偿。
无功补偿的方式包括静态无功补偿和动态无功补偿，可以通过改变电容器或电感器的连接状态来实现无功功率的补偿。
选择适合的无功补偿设备对于电力系统的运行非常重要，常见的无功补偿设备有电容器、电感器、静止无功发生器等。
随着科技的发展，无功补偿技术也在不断创新，未来的无功补偿设备可能会更加智能化和高效化。
无功补偿在电力系统中具有重要的意义，对于提高系统的效率和稳定性至关重要。
未来，随着电力工业的发展，无功补偿技术也将不断进步，为电力系统的运行带来更多的便利和效益。
2. 正文2.1 无功功率的概念无功功率是电力系统中的一个重要参数，它是指在交流电路中，电压和电流之间的相位差所引起的功率。
在传统的电力系统中，电动机、变压器和电容器等设备均会产生无功功率。
无功功率不产生功率输出，但却消耗了输电线路和设备上的能量，降低了系统的运行效率。
浅谈无功补偿对供电的意义
浅谈无功补偿对供电的意义摘要：无功功率对供、用电产生一定的不良影响，采取人工补偿以后，对提高了用户运行电压，节约电能，有着重要的意义。
关键词：无功功率；功率因数；节能效益无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。
它不对外作功，而是转变为其他形式的能量。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
无功功率决不是无用功率，它的用处很大。
电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。
变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。
因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。
在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。
如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。
1.无功功率对供、用电产生一定的不良影响，主要表现在1.1降低发电机有功功率的输出。
1.2降低输、变电设备的供电能力。
1.3造成线路电压损失增大和电能损耗的增加。
1.4造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。
2.提高用户的功率因数，从经济上看可以获得如下三个方面的效益2.1视在功率相应减小，使电力网中所有元件（发电机、变压器、输配电线路、电气设备）的容量减小，从而降低了电网的投资。
2.2总的电流相应减小，使设备与线路中的有功损耗随之减小。
按照概略估算，一个车间的功率因数从0.7提高到0.8，则它的电能损失可以降低到原来的76%；如果提高到0.9，则它的电能损失可以降低到原来的60%。
2.3线路及变压器的电压降减小，增加输送能力并能提高供电质量。
功率因数从0.6～0.9提高到0.95时能损降低的百分率大致如下所示：原先功率因数0.60 0.65 0.70 0.75 0.80 0.85 0.90补偿后功率因数0.95降低能损% 60 53 46 38 29 20 10当采取人工补偿以后，由于压降减小，提高了用户运行电压，由于运行电压提高又节约了电能，提高运行电压后的节能效益如下表所示：提高运行电压的节能效益提高电压% 1 2 3 4 5 6降低能耗% 2 3.8 5.7 7.5 9.3 11.2特别近年来用户电价按功率因数实行奖罚，所以一个工矿企业如果功率因数过低，不仅浪费了电能，而且还要交出相应的功率因数调节电费，这样就提高了企业生产成本。
浅谈电网的无功补偿
浅谈电网的无功补偿为了作好降损节能的作用，改善电能的质量，提高输变电设备的有功出力，使电气设备在最佳经济状态下用运行，使有限的电力更好的为社会主义建设事业服务，做好无功补偿工作势在必行。
笔者就有关无功补偿的问题发表了自己浅显的看法。
一、无功补偿的意义电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
在电网中安装并联电容器等无功补偿设备以后，可以提供感性电抗所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。
无功补偿可以提高功率因数，是一项投资少，收效快的降损节能措施。
据统计，在电网电动机为建立并维护三相旋转磁场所消耗的无功功率约占线路输送的全部无功功率的60%，变压器为建立并维持交变磁场所需消耗的无功功率约占30%，因此为使电力系统多发多送有功功率，少发少送无功功率，或在系统无功功率供给不足时，就需要在电感性负载点或附近加装无功设备。
1、低电网的功率损耗。
由公式I=P/（√3U×COSφ）可知，负荷电流I与COSφ成反比。
在输送的有功功率P为定植时，加装无功补偿设备后提高了功率因数。
将使线路中的负荷电流降低，从而时线路上的功率损耗降低（ΔP=I2R）。
当功率因数由0.6提高到0.8时，功率损耗将下降一半，降低电网中的功率损耗。
是它安装无功补偿设备的主要目的。
2、提高设备的功电能力，挖掘现有设备的潜力。
由公式P=S×COSφ可以看出，在设备的视在功率S不便的条件下。
功率因数的提高可以多输送有功功率，以农村常有的50KVA配变为例。
当功率因数从0.7提高到0.9后，其输送的有功功率由35KW提高到了45KW。
增加了配电变压器的供电能力，其增供功率的计算如下式：ΔP=S（COSφ＇-COSφ）式中ΔP——变压器可增供的有功功率S——变压器的额定容量COSφ——补偿前设备的功率因数COSφ＇——补偿后设备的功率因数3、减少电网中的电压损失，提高电压质量，当电力负荷从线路上集中输出到末端负荷点时，线路电压损失ΔU的简化式为：ΔU=（PR+QX）/U式中ΔU—线路电压损失P—线路输送的有功功率Q—线路输送的无功功率R—线路的电阻X—线路的电抗U—线路额定电压由以上公式可知，加装无功补偿设备后，线路输送的无功功率Q就要减少，线路中的电压降随之降低，提高了电压质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈在输配电网中推广无功补偿的重要意义作者：杨旭东
来源：《活力》2013年第02期
[关键词]输配电网；无功补偿；推广
由于无功补偿对电网安全、优质、经济运行具有重要作用，因此无功补偿是电力部门和用户共同关注的问题。
合理选择无功补偿方案和补偿容量，能有效提高系统的电压稳定性，保证电网的电压质量，提高发输电设备的利用率，降低有功网损和减少发电费用。
一、输配电网无功补偿的重要性
目前世界范围内掀起环境保护的热潮，电力系统是一种特定的环境，在输配电网中出现的无功功率，是电网本身的运行规律所决定，但同时它给电网运行带来了许多麻烦。
无功功率是一种既不能作有功，但又会在电网中引起损耗，而且又是不能缺少的一种功率，所以在电网中要加入无功功率补偿的装置，同时对电网电压进行调整，达到电网利用效率最大化。
二、输配电网的无功补偿？ 1.输电网的无功补偿
电网无功补偿的基本原则是：按电压分层，按电网分区，就地平衡，避免无功功率的远距离输送，以免占用线路输送容量和增加有功损耗。
输电网多数无直供负载，一般不为调压目的而设置无功补偿装置。
参数补偿多用于较长距离的输电线路。
具体补偿方法如下：
（1）电抗器补偿
电抗器是超高压长距离输电线路的常用补偿设备，用以补偿输电线路对地电容所产生的充电功率，以抑制工频过电压。
电抗器的容量根据线路长度和过电压限制水平选择，其补偿度（电抗器容量与线路充电功率之比）国外统计大多为70-85，个别为65，一般不低于60。
电抗器一般常设置在线路两湍，且不设断路器。
（2）串连电容补偿
串联电容用来补偿输电线路的感抗，起到缩短电气距离提高稳定性水平和线路的输电容量的作用。
串联电容器组多为串、并联组合而成，并联支数由线路输送容量而定，串联个数则由所需的串联电容补偿度（串联电容的容抗与所补偿的线路感抗之比）而定。
串联电容补偿一般在50以下，不宜过高，以免引起系统的次同步谐振。
输电网中因阻抗不均而造成环流时，也可用串联电容来补偿。
日本在110kV环网中就使用了串联电容补偿。
（3）中间同步或静止补偿
在远距离输电线路中间装设同步调相机或静止补偿装置，利用这些装置的无功调节能力，在线路轻载时吸收线路充电功率，限制电压升高；在线路重载时发出无功功率，以补偿线路的无功损耗，支持电压水平，从而提高线路的输送容量。
中间同步或静止补偿通常设在线路中点，若设在线路首末端，则调节作用消失。
输电网的电压支撑点与调压输电网与受电地区的低一级电压的电网相联的枢纽点，常设置有载调压变压器或有相当调节与控制能力的无功补偿装置，或者二者都有，以实现中枢点调压，使电网的运行不受或少受因潮流变化或其他原因形成的电压波动的影响，在电网发生事故时起支撑电压的作用，防止因电网电压剧烈波动而扩大事故。
电压支撑能力的强弱，除与补偿方法和补偿容量大小有关外，更与补偿装置的调节控制能力和响应速度有关。
并联电容器虽是常用而价廉的补偿设备，但其无功出力在电压下降时将按电压的平方值下降，不利于支撑电压。
大量装设并联补偿电容器反而有事故发生助长电网电压崩溃的可能性。
采用同步调相机和静止无功补偿装置辅以适当的调节控制，是比较理想的支撑电压的无功补偿设备。
近年来，国内外均注重静止补偿装置的应用。
2.配电网的无功补偿
配电网的无功补偿主要以相位补偿和保证用户用电电压质量为主。
具体方法为相位补偿。
（1）相位补偿（亦称功率因数补偿
用电电器多为电磁结构，需要大量的励磁功率，致使用户的功率因数均为滞相且较低，一般约为0.7左右。
励磁功率——滞相的无功功率在配电网中流动，不仅占用配电网容量，造成不必要的损耗，而且导致用户电压降低。
相位补偿是以进相的无功补偿设备（如并联电容器）就近供给用户或配电网所需要的滞相无功功率，减少在配电网中流动的无功功率，降低网损，改善电压质量。
中国对大电力用户要求安装无功补偿装置，补偿后的功率因数不得低于0.9。
三、电网电压调整
为保证用电电器有良好的工作电压，避免受到配电网电压波动影响而损坏用电设备，配电电网需要进行电压调整。
电网的电压调整方法有：中心调压、调压变压器调压和无功补偿调压。
1.利用地区发电厂或枢纽变电所进行中心调压
这种措施简单而经济方便，但它只能改变整个供电地区的电压水平，不能改善电压分布。
当供电地区的地域比较广阔、供电距离长短悬殊时，中心调压措施往往不能兼顾全区，有顾此失彼的缺点。
2.调压变压器调
可弥补中心调压方式的不足，进行局部调压。
调压变压器有有载调压变压器、串联升压器和感应调压器三种。
有载调压变压器与感应调压器一般用于特定负荷点，串联升压器则用于供电线路。
调压变压器的调压作用是靠改变电力网的无功潮流来实现的。
它本身不仅不产生无功功率，而且还因本身励磁的需要而消耗无功功率。
当电网的无功电源不足时，调压变压器的调压效果不显著。
相反地，若调压变压器装设过多，将加重配电网的无功功率消耗，拉低全网电压水平，增大网损，降低并联电容器的无功出力，严重时有可能造成恶性循环的趋向。
3.无功补偿调压
由于增加了电力网的无功电源，能起到改善电网电压的作用。
装设于变电所内的无功补偿装置，还可采用分组投切的办法，对供电地区实行中心调压。
4.串联电容补偿调压
串联电容补偿可用于配电网中进行局部调压。
在距离较长的重载线路，因其调压作用是通过线路滞相电流流过串联电容而产生的电压升高来实现的。
故线路负载愈重，功率因数愈低，串联电容补偿调压的作用愈显著。
这种调压作用随线路负载的变化而变化，具有自行调节的功能。
（编辑/穆杨）。
