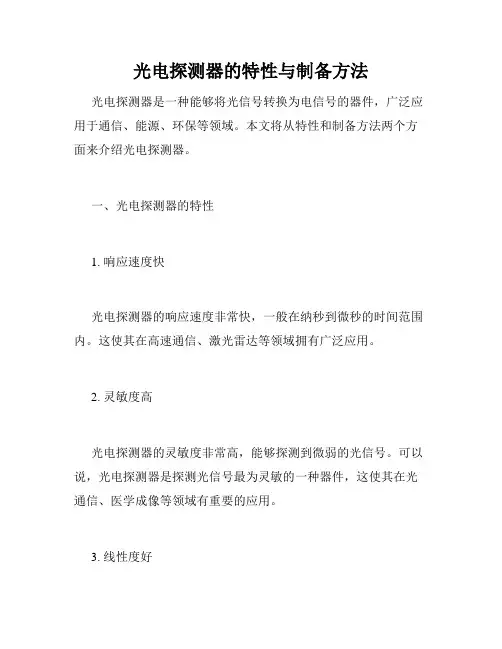

光电探测器的特性与制备方法光电探测器是一种能够将光信号转换为电信号的器件，广泛应用于通信、能源、环保等领域。
本文将从特性和制备方法两个方面来介绍光电探测器。
一、光电探测器的特性1. 响应速度快光电探测器的响应速度非常快，一般在纳秒到微秒的时间范围内。
这使其在高速通信、激光雷达等领域拥有广泛应用。
2. 灵敏度高光电探测器的灵敏度非常高，能够探测到微弱的光信号。
可以说，光电探测器是探测光信号最为灵敏的一种器件，这使其在光通信、医学成像等领域有重要的应用。
3. 线性度好光电探测器的输出信号与输入光信号之间存在一一对应的关系。
因此，光电探测器的线性度非常好，使得其在科学研究、工业制造等领域有广泛的应用。
4. 可靠性强光电探测器的制造工艺相对简单，而且器件结构稳定，故其可靠性比较强。
这使得光电探测器在一些高要求可靠性领域如航天、国防等有重要的应用。
二、光电探测器的制备方法光电探测器有多种制备方法，这里介绍其中三种。
1. 硒化镉光敏焊盘法该方法主要是采用硒化镉晶体作为光电探测器的敏感元件。
制备时，将硒化镉晶体制成薄片，并使用焊盘将薄片和支撑底片连接。
这样，就形成了硒化镉光电探测器器件。
这种方法简单易行，制备成本低，但敏感度和可靠性方面稍有不足。
2. 硅材料光电探测器制备方法硅材料是一种非常常见的材料，其也可以被用于制备光电探测器。
制备时，将硅材料进行特殊处理，制成具有光敏电性能的硅晶体。
然后，将制成的硅晶体集成到探测器中，形成最终的硅材料光电探测器。
硅材料光电探测器灵敏度较高，响应时间快，但成本较高。
3. 纳米材料光电探测器制备方法纳米材料具有很特殊的结构和性能，因此近年来也被广泛应用于光电探测器的制备中。
纳米材料光电探测器的制备需要先将纳米材料制成具有半导体特性的纳米粒子。
然后，利用电沉积、溶涂法等技术将纳米材料覆盖在探测器表面，最终形成纳米材料光电探测器。
纳米材料光电探测器具有灵敏度非常高，响应速度快，但制备工艺较为复杂。
单光子探测器的原理
单光子探测器的原理单光子探测器是一种能够检测光的最小单位——光子的光学仪器。
其原理基于光子的量子特性，利用光电效应将光子转化为电子，并通过电子的探测来实现对光子的检测和计数。
单光子探测器在量子光学、量子通信、量子计算等领域具有重要的应用价值。
单光子探测器一般由光电二极管（PD）或光电倍增管（PMT）构成。
下面将分别介绍这两种类型的单光子探测器的原理和工作方式。
1. 光电二极管（PD）单光子探测器光电二极管单光子探测器是利用光电效应将光子转化为电子的装置。
光电二极管由P型和N型半导体材料组成，两个不同的材料之间形成P-N结，其内部形成耗尽层。
当光子照射到耗尽层时，光子的能量被电子吸收，并激发一部分电子从价带跃迁到传导带，形成光电流。
光电流经过增强电路放大后，即可被检测到。
光电二极管单光子探测器的主要特点是高时间分辨率和低成本。
它的工作原理简单，适用于波长范围广，包括可见光和红外光等。
另外，光电二极管还可以采用一些增强技术，如冷却和增益放大器，以提高探测效率和灵敏度。
2. 光电倍增管（PMT）单光子探测器光电倍增管单光子探测器是一种将光子转化为电子，并经过倍增放大后检测的装置。
光电倍增管由光阴极、电子倍增结构和阳极等组成。
光子照射到光阴极时，光子的能量被光阴极吸收，并激发出电子，形成初级电子。
初级电子被电子倍增结构中的一系列二次发射表面所吸收和发射，从而进行倍增，最终形成大量次级电子。
最后，次级电子被阳极吸收，并经过放大电路放大后即可被检测到。
光电倍增管单光子探测器的主要特点是高增益和低噪声。
光电倍增管具有高放大倍数和较低的附加噪声，因此能够检测到非常弱的光信号。
光电倍增管适用于宽范围的光谱，包括可见光、紫外光和一部分红外光等。
为了提高单光子探测器的性能，研究人员一直进行着一系列的改进工作。
例如，引入低温冷却技术可以降低器件的热噪声，并提高探测器的灵敏度。
此外，采用新型的材料和结构设计也可以进一步改善探测器的性能。
光模块pd的作用

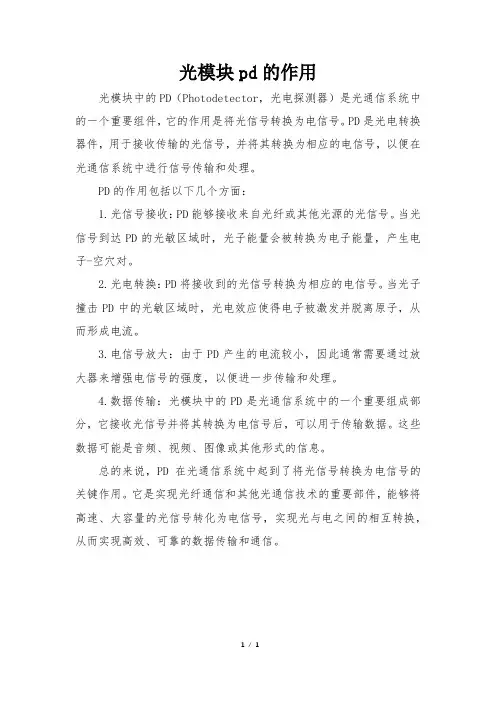

光模块pd的作用
光模块中的PD（Photodetector，光电探测器）是光通信系统中的一个重要组件，它的作用是将光信号转换为电信号。
PD是光电转换器件，用于接收传输的光信号，并将其转换为相应的电信号，以便在光通信系统中进行信号传输和处理。
PD的作用包括以下几个方面：
1.光信号接收：PD能够接收来自光纤或其他光源的光信号。
当光信号到达PD的光敏区域时，光子能量会被转换为电子能量，产生电子-空穴对。
2.光电转换：PD将接收到的光信号转换为相应的电信号。
当光子撞击PD中的光敏区域时，光电效应使得电子被激发并脱离原子，从而形成电流。
3.电信号放大：由于PD产生的电流较小，因此通常需要通过放大器来增强电信号的强度，以便进一步传输和处理。
4.数据传输：光模块中的PD是光通信系统中的一个重要组成部分，它接收光信号并将其转换为电信号后，可以用于传输数据。
这些数据可能是音频、视频、图像或其他形式的信息。
总的来说，PD在光通信系统中起到了将光信号转换为电信号的关键作用。
它是实现光纤通信和其他光通信技术的重要部件，能够将高速、大容量的光信号转化为电信号，实现光与电之间的相互转换，从而实现高效、可靠的数据传输和通信。
1/ 1。
光电探测器（光电二极管）
光电探测器（光电二极管）光电探测器(光电二极管)本文介绍了光电与系统的组成，阐述了光电二极管的分类及原理，本文着重介绍了pn 光电二极管，及其结构原理。
1引言自年第一台红宝石激光器问世以来,古老的光学发生了革命性的变化与此同时,电子学也突飞猛进地向前发展.光学和电子学紧密联合形成了光电子学这一崭新的学科.由此发展起来的光电子高新技术, 已深入到人们生活的各个领域, 从光纤通信, 镭射唱盘到海湾战争中的现代化武器, 都和光电子技术密切相关.而光电探测器则是光电子系统中不可缺少的重要器件.可以毫不夸大地说, 没有光电探测器件, 就没有今天的光电子学系统2工作原理光电探测器的机理是光电效应原理，光电效应有三种：光电导效应，光生伏特效应，光电子发射效应。
光电导效应：在光照下，半导体吸收光子能量后，载流子的浓度增大，使材料的电导率增大，电阻率减小。
光生伏特效应：在光照下，p-n 结的两端产生电势差，当材料短接时能得到短路电流。
光电子发射效应：金属或半导体受光照射，如果光子能量足够大，可以使电子从材料表面逸出，成为真空中的自由电子。
利用这三种效应制作的光电探测器称为光子探测器。
除光子探测器外，光电探测器还有热探测器，其机理是材料因吸收光辐射能量使其自身温度升高，从而改变它的电学性能。
光电探测器的分类：2.1．pn 光电二极管2.1.1、空间电荷区考虑两块半导体晶体，n 型和p 型。
n 型：电子很多而空穴很少；p 型: 空穴很多而电子很少。
单独的n 型和p 型半导体是电中性的。
光电二极管pin 光电二极管雪崩光电二极管光电三极管光电池光敏电阻光电倍增管热释电探测器热敏电阻热电偶气动管当两块半导体结合形成p-n结时，由于存在载流子浓度梯度，导致了空穴从p 区到n区，电子从n区到p区的扩散运动。
从而在pn 结附近p区和n区两侧各自形成了一个负电荷区和正电荷区，这两个区域称为空间电荷区。
2.1.2．pn结光电探测器工作原理通常pn光电探测器要加反向偏压。
光电探测器简介演示
contents
目录
• 引言 • 光电探测器的基本原理 • 光电探测器的种类与特点 • 光电探测器的性能指标 • 光电探测器的应用案例 • 总结与展望
01
CATALOGUE
引言
什么是光电探测器
• 光电探测器是一种能够将光信号转换为电信号的装置，它利用 了光的能量和物质的相互作用来产生电信号。光电探测器在许 多领域都有广泛的应用，如光学通信、光谱分析、环境监测、 安全监控等。
安全监控
光电探测器可以用于安全监控，例如在机场、银行等场所 的监控系统中，光电探测器可以检测到人员的活动和物体 的移动。
02
CATALOGUE
光电探测器的基本原理
光-电转换原理
光-电转换是光电探测器的基本工作原理，即通过接收光子，将光信号转换为电 信号。
光电探测器中的光敏元件（如光电二极管、雪崩光电二极管等）能够将入射光子 转化为电子-空穴对，这些载流子在外加电场的作用下定向移动，形成电信号输 出。
光电探测器的应用场景
光学通信
光电探测器可以将光信号转换为电信号，从而实现信息的 传输和处理。在光纤通信中，光电探测器是必不可少的器 件之一。
环境监测
光电探测器可以用于监测环境中的光辐射水平，从而对环 境进行评估和管理。例如，它可以用于监测大气污染和海 洋环境中的光辐射水平。
光谱分析
光电探测器可以用于检测物质的光谱特征，从而对物质进 行分析和鉴别。在环境监测和化学分析中，光电探测器也 有广泛的应用。
光电探测器在医疗诊断中的应用
内窥镜
内窥镜结合光电探测器可以实时检测人体内部病变，提高医疗诊断的准确性和 效率。
医学影像
光电探测器在医学影像技术中也有广泛应用，如X光、CT等设备的图像采集和 处理系统中都离不开光电探测器的支持。
基于钙钛矿材料的光电探测器研究综述
基于钙钛矿材料的光电探测器研究综述钙钛矿是一类具有独特的光学和电子特性的无机分子材料，可以作为光电探测器（PDs）的材料。
这篇文章综述了基于钙钛矿材料的光电探测器的研究。
它内容涵盖了其研究背景和进展，通过分析近几年的相关研究进展，探讨了钙钛矿LD PDs的基本原理、结构、性能特性及应用。
钙钛矿是一种无机盐（A2BX 6），其中A和B分别是半金属元素，X是非金属原子。
钙钛矿材料的性能受到半金属元素组成的影响以及其中可能存在的掺杂，从而具有优良的半导体特性，可以作为光电探测器或其他电子器件的材料。
近几年来，全世界都在研究基于钙钛矿材料的PDs。
基于钙钛矿材料的PDs主要有三种结构：基带接受探测器，高频激励探测器和复合结构探测器。
基带接受探测器的核心结构是典型的单结构，并可以直接检测透射光信号并产生相应的电压变化。
复合结构探测器由两个或多个PD元件构成，具有拥有更高信噪比（SNR）和更快的响应特性等优势，而高频激励探测器利用探测元件和激励元件组成，可以检测更小的光信号。
当前，基于钙钛矿材料的PDs已经应用于实时分析、传感器和光测量等，其具有独特的特性。
但是，由于钙钛矿材料的结构和电子性质较为复杂，需要进一步研究才能实现其性能的优化。
除此之外，当前钙钛矿材料的PDs依然存在一些问题，比如均匀性差，过渡区阻抗不均匀，可编程性弱等，必须解决这些问题才能使其在工业实际应用中发挥最大作用。
总而言之，钙钛矿材料由于具有独特的物理、化学和电子性质，已经得到了越来越多的应用，如传感器、电池、照明等。
此外，钙钛矿材料还可用于制造光电探测器，近几年的研究结果表明它们可以提供优良的性能。
然而，由于其结构复杂性，钙钛矿PDs的研究仍处于初级阶段，仍有许多问题等待解决。
光电探测器概况课件
噪声干扰
灵敏度
光电探测器在工作中容易受到环境噪 声的干扰，如热噪声、散粒噪声等， 这些噪声会影响探测器的性能和精度 。
光电探测器的灵敏度也是一大挑战， 尤其是在低光强度或弱光信号的探测 中，需要提高探测器的灵敏度和信噪 比。
响应速度
光电探测器的响应速度是另一个挑战 ，尤其在高速或瞬态光信号的探测中 ，需要提高探测器的响应速度和带宽 。
光电探测器技术的起源
19世纪末
物理学家发现光电效应，为光电 探测器技术奠定理论基础。
20世纪初
科学家开始研究光电材料，探索 光电转换原理。
光电探测器技术的发展阶段
20世纪中叶
半导体材料的发展推动了光电探测器 技术的进步，硅基光电探测器逐渐成 为主流。
20世纪末至今
新型光电材料和器件不断涌现，光电 探测器技术应用领域不断拓展。
光电探测器可以检测空气中的污染物，如烟雾、灰尘等。
光电探测器在医疗领域的应用
医学影像
光电探测器用于医学影像设备，如CT、 MRI等，将X射线或磁共振信号转换为图像 。
激光治疗
在激光治疗中，光电探测器用于检测激光光 束的强度和位置，确保治疗的准确性和安全
性。
06
光电探测器的挑战与 展望
光电探测器面临的主要挑战
• 噪声等效功率：描述光电探测器在特定信噪比下所能探测到的 最小光功率。它反映了探测器在低光功率条件下的探测能力， 是衡量光电探测器性能的重要指标。
探测率与探测极限
探测率
描述光电探测器在单位时间、单位面积内探测到的光子数。它是衡量光电探测器探测能力的关键参数 。
探测极限
指光电探测器在特定噪声等效功率下的最小可探测光功率。它反映了探测器在高信噪比下的探测能力 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。
尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。
本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。
关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。
（光电导效应是指在光线作用下，电子吸收光子能量从键合状态过度到自由状态，而引起材料电导率的变化的象。
即当光照射到光电导体上时，若这个光电导体为本征半导体材料，且光辐射能量又足够强，光电材料价带上的电子将被激发到导带上去，使光导体的电导率变大是指由辐射引起被照射材料电导率改变的一种物理现象，光子作用于光电导材料，形成本征吸收或杂质吸收，产生附加的光生载流子，从而使半导体的电导率发生变化，产生光电导效应。
）1.2分类根据器件对辐射响应的方式不同或者说器件工作的机理不同，光电探测器可分为两大类[1]：一类是光子探测器；另一类是热探测器。
根据形态也可分为两大类：一是真空光电器件；另一类是固体光电器件。
固体光电器件又包括光敏电阻、光电池、光电二极管、光电三极管等。
1.3工作原理光电探测器的基本工作机理包括三个过程：（1）光生载流子在光照下产生；（2）载流子扩散或漂移形成电流；（3）光电流在放大电路中放大并转换为电压信号。
当探测器表面有光照射时，如果材料禁带宽度小于入射光光子的能量即Eg<hv，则价带电子可以跃迁到导带形成光电流。
当光在半导体中传输时，光波的能量随着传播会逐渐衰减，其原因是光子在半导体中产生了吸收。
半导体对光子的吸收最主要的吸收为本征吸收，本征吸收分为直接跃迁和间接跃迁。
通过测试半导体的本征吸收光谱除了可以得到半导体的禁带宽度等信息外，还可以用来分辨直接带隙半导体和间接带隙半导体。
本征吸收导致材料的吸收系数通常比较高，由于半导体的能带结构所以半导体具有连续的吸收谱。
从吸收谱可以看出，当本征吸收开始时，半导体的吸收谱有一明显的吸收边。
但是对于硅材料，由于其是间接带隙材料，与三五族材料相比跃迁几率较低，因而只有非常小的吸收系数，同时导致在相同能量的光子照射下在硅材料中的光的吸收深度更大。
直接带隙材料的吸收边比间接带隙材料陡峭很多，图1-1 画出了几种常用半导体材料（如GaAs、InP、InAs、Si、Ge、GaP 等材料）的入射光波长和光吸收系数、渗透深度的关系[2]。
图 1 -1半导体材料光吸收系数与波长的关系1.4 光电探测器的性能指标光电探测器的性能指标主要由量子效率、响应度、响应速度和本征带宽、光电流，暗电流和噪声等指标组成：1.量子效率：%100-⨯=入射光子数空穴对个数生成的电子η ○1)1(as e ωαη--= ○2 （wa 表示吸收层的厚度，αs 表示光吸收系数，入射波长 λ、材料消光系数 k 决定吸收系数 αs=4πk/λ。
）考虑实际情况，入射光在探测器表面会被反射。
同时探测器表面存在一定宽度的接触掺杂区域，其中也会产生光子的消耗，考虑以上两种因素的量子效率的表达式：)1()1(as s w d f e e R ααη---⋅⋅-= ○3其中 d 表示接触层厚度，Rf 表示光电探测器表面的反射率。
反射率与界面的折射率 nsc 和吸收层的消光系数 κ 有关，Rf 可以表示成下式：2222)1()1(κκ+++-=sc sc f n n R ○42.响应度：定义为光电探测器产生光电流与入射光功率比，单位通常为 A/W 。
响应度与量子效率的大小有关，为量子效率的外在体现。
响应度 R ：r p P I R =或 r p P V R = ○5p I 表示光电探测器产生的光电流，Pr 代表入射光功率。
则量子效率可变为下式表示：hv P q I r p //=η ○6进而可得响应度的公式为：hv q R ⋅=η ○7可知响应度与量子效率成正比，由于硅材料本身为间接带隙，所以材料的量子效率较低，硅基光电探测器的响应度也较小。
3、响应速度与本征带宽响应速度可以用光生载流子的渡越时间表示，载流子的渡越时间外在的频率响应的表现就是探测器的带宽。
光生载流子的渡越时间在光生电流变化中表现为两部分：上升时间和下降时间。
通常取上升时间和下降时间中的较大者衡量探测器的响应速度。
决定探测器响应速度的因素主要有：⑴、耗尽区载流子渡越时间：载流子的渡越时间是影响探测器响应速度的最重要因素，当耗尽区电场强度达到最大时， d V 表示载流子的最大漂移速度，W 表示耗尽区宽度，那么载流子的渡越时间为：d V W t = ○8⑵耗尽区外载流子扩散时间：载流子扩散的速度较慢，同时大多数产生于耗尽区之外的载流子的寿命非常短，复合发生速度快。
所以扩散运动只对距离耗尽区范围较近的载流子才能通过扩散运动达到耗尽区中，并在电场中漂移产生光电流。
Dc 表示载流子的扩散系数，d 表示扩散距离，则扩散时间如下式：c diffD d t 22= ○9 ⑶光电二极管耗尽区电容：越大，响应速度就越慢。
为了达到最优的探测器的响应速度，需要在探测器的吸收层厚度和光电探测器的面积中折衷。
如增大探测器材料的吸收层厚度可以有效减小耗尽区平板电容，同时可增大吸收层厚度可以提高探测器的量子效率。
但是吸收层厚度的增加导致耗尽区宽度的变大，是光生载流子渡越时间变长而有可能降低探测器的响应速度。
⑷暗电流和噪声光电流指在入射光照射下光电探测器所产生的光生电流，暗电流可以定义为没有光入射的情况下探测器存在的漏电流。
其大小影响着光接收机的灵敏度大小，是探测器的主要指标之一。
暗电流主要包括以下几种：①耗尽区中边界的少子扩散电流；②载流子的产生－复合电流，通过在加工中消除硅材料的晶格缺陷，可以有效减小载流子的产生－复合电流，通常对于高纯度的单晶硅产生－复合电流可以降低到 211/102mm A -⨯以下；③表面泄漏电流，在制造工艺结束时，对芯片表面进行钝化处理，可以将表面漏电流降低到211/10mm A -量级。
当然，暗电流也受探测器工作温度和偏置电压的影响。
探测器的暗电流与噪声是分不开的，通常光电探测器的噪声主要分为暗电流噪声、散粒噪声和热噪声：a 暗电流噪声：对于一个光电探测器来讲，可接收的最小光功率是由探测器的暗电流决定的，所以减小探测器的暗电流能提高光接收机的灵敏度；b 散粒噪声：当探测器接收入射光时，散粒噪声就产生于光子的产生-复合过程中。
由于光生载流子的数量变化规律服从泊松统计分部，所以光生载流子的产生过程存在散粒噪声；c 热噪声：由于导体中电子的随机运动会产生导体两端电压的波动，因此就会产生热噪声。
光电探测器的电路模型中包含的电阻为其热噪声的主要来源。
4、噪声等效功率NEP ：单位信噪比时的入射光功率。
n s V V P NEP /= ○105、探测度D ： NEP D 1= ○116、线性度:12max I I -∆=δ ○121.5 光电探测器的选择与主要应用1.5.1光电探测器的应用选择光电探测器件的应用选择，实际上是应用时的一些事项或要点。
在很多要求不太严格的应用中，可采用任何一种光电探测器件。
不过在某些情况下，选用某种器件会更合适些。
例如，当需要比较大的光敏面积时，可选用真空光电管，因其光谱响应范围比较宽[3]，故真空光电管普遍应用于分光光度计中。
当被测辐射信号微弱、要求响应速度较高时，采用光电倍增管最合适，因为其放大倍数可达100以上，这样高的增益可使其信号超过输出和放大线路内的噪声分量[4]，使得对探测器的限制只剩下光阴极电流中的统计变化。
因此，在天文学、光谱学、激光测距和闪烁计数等方面，光电倍增管得到广泛应用。
目前，固体光电探测器用途非常广。
CdS 光敏电阻因其成本低而在光亮面积的器件，它除用做探测器件外，还可作太阳能变换器；硅光电二极管体积小、响应快、可靠性高，而且在可见光与近红外波段内有较高的量子效率，困而在各种工业控制中获得应用。
