项目2 电压测量仪器及应用
物理实验技术中的电压测量与分析方法
物理实验技术中的电压测量与分析方法在物理实验中，电压测量是一个非常重要的步骤，它涉及到许多实验的数据收集与分析。
本文将探讨一些常用的电压测量与分析方法，以及它们在物理实验中的应用。
一、电压测量方法1. 万用表测量法万用表是实验室中常见的电压测量仪器之一。
它具有测量范围广、精度高、使用方便等特点。
在实验中，通过将万用表的电压档位调至适当的量程，将两个电极分别与被测电路的正负极连接，即可得到电压值。
2. 示波器测量法示波器是另一种常见的电压测量仪器。
它能够显示电压随时间的变化情况，通过观察示波器上的波形，可以获得更多的信息。
在实验中，我们可以利用示波器测量电压的幅值、频率、相位等参数，从而对电路的性质进行分析。
3. 数据采集卡测量法随着计算机技术的不断发展，数据采集卡在物理实验中的应用越来越广泛。
数据采集卡能够将模拟信号转换为数字信号，并利用计算机进行处理与分析。
在电压测量中，可以通过连接数据采集卡与被测电路，将实时的电压值传输至计算机上，从而实现对电压的测量与记录。
二、电压分析方法1. 波形分析方法波形分析是对电压随时间变化的波形进行分析，以获取电压的周期、幅值、频率等参数。
通过波形分析，我们可以进一步理解电路的工作原理，以及其中可能存在的问题。
在实验中，可以通过示波器上的波形观察，或者利用计算机上的波形分析软件，对电压进行波形分析。
2. 谱分析方法谱分析是对电压信号在不同频率上的成分进行分析。
通过谱分析，我们可以了解电压信号的频谱特性，从而对电路性能进行评估。
在实验中，可以利用频谱仪进行谱分析，或者利用计算机上的频谱分析软件进行进一步的数据处理与分析。
3. 傅里叶变换方法傅里叶变换是一种将时域信号转换为频域信号的数学工具。
通过傅里叶变换，我们可以将电压信号转换为频谱表示，从而更全面地了解电压信号的组成。
在实验中，可以利用计算机上的傅里叶变换软件进行信号的转换与分析。
三、应用案例1. 电压测量与分析在电路设计中的应用在电路设计过程中，电压测量与分析是非常重要的一环。
高电压的实验项目及应用
高电压的实验项目及应用高电压是指电压较高的电流。
在实验项目和应用方面，高电压有着广泛的应用。
下面我将以实验项目和应用两个方面来详细介绍高电压的相关内容。
一、实验项目：1. 高电压测量实验：使用高电压表、高压电流表等仪器，对不同电压下的电流、功率进行测量，以及对不同介质中电场强度和电位差进行实验测量，探究高电压的特性和到达电流、电压等阈值时的效果。
2. 高电压绝缘实验：设计实验用于测试绝缘材料耐高电压的性能，考察不同材料在高电压下的绝缘性能，例如耐电击、耐击穿能力等，以评估绝缘材料的使用范围和绝缘设备的安全性能。
3. 高电压放电实验：通过在高电压下放电，观察放电现象和效果，研究高电压下导体的电场分布和电场效应，以及探究高电压对材料和电流的影响，揭示其潜在的物理机制。
4. 高电压脉冲实验：通过产生高电压脉冲，如驱动高压脉冲发生器、高压电磁脉冲设备等，研究高电压脉冲对材料和器件的影响，以及高电压脉冲在电力系统、通信领域等的应用。
5. 高电压电解实验：利用高电压电解装置，研究高电压电解的反应过程和效果，例如高电压电解水产氢，以及高电压电解金属盐溶液制备纳米结构等。
二、应用方面：1. 电力系统：高电压技术在电力系统中广泛应用，用于电力输送、电网稳定和电压调节等。
例如，高压输电线路可以降低线路损耗，提高输电效率；高压开关设备可以实现电网的稳定运行；高压变压器用于电压的调节与变换等等。
2. 电子器件：高电压技术被广泛应用于电子器件中，例如电子束成像系统、高压放电灯、X射线设备等。
这些器件利用高电压的性质实现了信号放大、能量转换和精细控制等功能。
3. 医学领域：高电压被应用于医学设备中，例如电刀、除颤器、X射线机等。
电刀利用高电压高频率的电流实现了局部燃烧和切割组织的目的；除颤器通过高电压电流复苏心脏功能；X射线机利用高电压加速电子，产生X射线用于医学的诊断与治疗等。
4. 工艺领域：高电压广泛应用于面部整容、材料表面处理、半导体制造等工艺领域。
电压测量技术实验

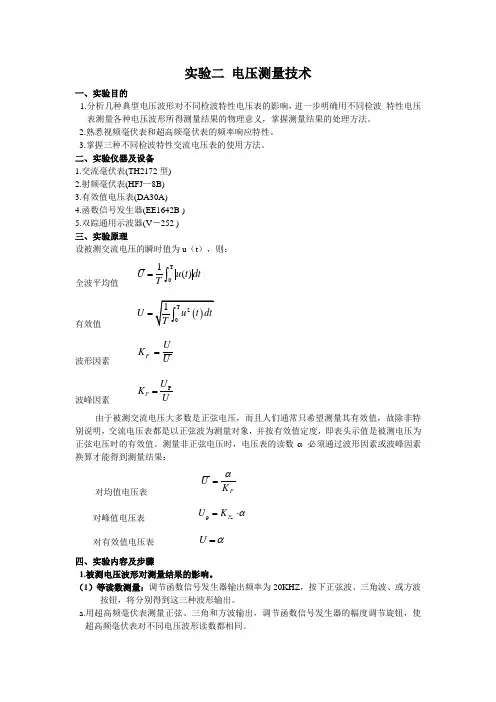

实验二 电压测量技术一、实验目的 1. 分析几种典型电压波形对不同检波特性电压表的影响，进一步明确用不同检波 特性电压表测量各种电压波形所得测量结果的物理意义，掌握测量结果的处理方法。
2.熟悉视频毫伏表和超高频毫伏表的频率响应特性。
3.掌握三种不同检波特性交流电压表的使用方法。
二、实验仪器及设备1.交流毫伏表(TH2172型)2.射频毫伏表(HFJ —8B)3.有效值电压表(DA30A)4.函数信号发生器(EE1642B )5.双踪通用示波器(V －252 ) 三、实验原理设被测交流电压的瞬时值为u （t ），则：全波平均值T1()U u t dtT=⎰有效值U =波形因素K U U F =波峰因素P P U K U =由于被测交流电压大多数是正弦电压，而且人们通常只希望测量其有效值，故除非特别说明，交流电压表都是以正弦波为测量对象，并按有效值定度，即表头示值是被测电压为正弦电压时的有效值。
测量非正弦电压时，电压表的读数α必须通过波形因素或波峰因素换算才能得到测量结果：对均值电压表U K F =α对峰值电压表 ~p P U K α=⋅对有效值电压表 U =α四、实验内容及步骤1.被测电压波形对测量结果的影响。
（1）等读数测量：调节函数信号发生器输出频率为20KHZ ，按下正弦波、三角波、或方波按钮，将分别得到这三种波形输出。
a.用超高频毫伏表测量正弦、三角和方波输出，调节函数信号发生器的幅度调节旋钮，使超高频毫伏表对不同电压波形读数都相同。
例如：α1=α2=α3记录读数，用示波器观察三种波形并画出三种波形图，在图上标明被测电压的峰值。
将超高频毫伏表的读数及示波器的读数填入表一。
b.用视频毫伏表测量三种电压波形，方法同上。
c.用有效值电压表测量三种电压波形，方法同上。
d.根据三种特性电压表的测量结果（读数），分别计算出被测电压的平均值、峰值和有效值填入表一，并对测量结果进行分析说明。
（2）等幅度测量a.调节函数信号发生器，使输出频率为20KHZ，输出幅度为1V（用示波器监视）。
测量电压实验报告
测量电压实验报告测量电压实验报告引言：电压是电学中的重要物理量之一，它用于描述电路中电荷的能量差异。
测量电压是电工实验中最基本的操作之一，本实验旨在通过使用合适的电压测量仪器，掌握测量电压的方法和技巧。
实验目的：1. 学习使用万用表和示波器等测量电压的仪器；2. 掌握直流电压和交流电压的测量方法；3. 理解电压分压原理及其应用。
实验器材：1. 电压源；2. 万用表；3. 示波器；4. 直流电阻；5. 交流信号源。
实验步骤：1. 测量直流电压：a. 将电压源的正极与万用表的红表笔连接，负极与黑表笔连接；b. 选择合适的量程，将万用表调至直流电压测量档位；c. 读取并记录测量结果；d. 重复上述步骤，测量不同电压源的电压值。
2. 测量交流电压：a. 将交流信号源的输出端与示波器的输入端连接；b. 调节示波器的触发方式和时间基准，使波形稳定；c. 读取并记录示波器上的电压值；d. 重复上述步骤，测量不同频率和幅度的交流电压。
3. 电压分压实验：a. 连接电压源、直流电阻和万用表，形成电压分压电路；b. 测量不同电压源电压和直流电阻电压；c. 计算并验证电压分压公式的准确性。
实验结果与讨论：1. 直流电压测量结果表明，万用表能够准确测量不同电压源的电压值，并且在合适的量程下具有较高的测量精度。
2. 交流电压测量结果显示，示波器能够显示出交流信号的波形和幅度，通过示波器的调节，可以观察到不同频率和幅度的交流电压的变化规律。
3. 电压分压实验结果表明，根据电压分压公式，当电阻值固定时，输入电压越大，输出电压越小。
通过实验数据的对比，验证了电压分压公式的准确性。
结论：通过本实验，我们学习并掌握了测量直流电压和交流电压的方法和技巧。
同时，通过电压分压实验，我们加深了对电压分压原理的理解，并验证了电压分压公式的正确性。
这些知识和技能对于我们在日后的电工实验和工程实践中具有重要的应用价值。
电压表的原理和应用教案
电压表的原理和应用教案1. 引言电压表是一种常用的电子测量仪器，用于测量电路中的电压。
了解电压表的原理和应用对于学习电路和电子技术非常重要。
本教案将介绍电压表的原理、使用方法以及一些常见的应用案例。
2. 电压表的原理电压表基于伏安原理工作，通过电压表的引入电路，可使电流通过电阻丝或半导体尺寸变化，并由指针或数码显示器指示所测电压值。
根据工作原理的不同，电压表分为电磁式电压表和电子式电压表两种类型。
2.1 电磁式电压表电磁式电压表采用电流作用在线圈上产生的磁场与固定磁场作用，引起线圈转动，从而指示电路中的电压大小。
电磁式电压表具有简单、精度高的特点，在实验室和工业设备维护中广泛应用。
2.2 电子式电压表电子式电压表利用半导体器件制成的电流-电压转换电路将预先校准的电流转换为电压，然后利用采样和放大电路将电压信号转换为数码信号进行显示。
电子式电压表具有精度高、响应速度快的特点，在电子测量中得到广泛应用。
3. 电压表的使用方法使用电压表需要注意正确的连接和操作方法。
以下是使用电压表的一般步骤：1.断开电路：在进行电压测量前，需要断开电路的供电，以免触电或损坏电压表。
2.选择测量范围：根据预估电压值的大小，选择合适的电压量程档位。
选择过高的档位可能导致指针或显示器不动。
3.连接电压表：将电压表的红色测试引线连接到电路中的正电源端，将黑色测试引线连接到电路中的负电源端。
4.读取电压值：打开电压表的电源开关，观察指针或显示器上显示的电压值。
如果电压值超过量程范围，需要切换到更高的档位重新测量。
5.断开连接：测量完成后，先将电压表的电源开关关闭，再断开测试引线与电路的连接。
4. 电压表的应用案例电压表在各个领域都有广泛的应用。
下面介绍几个常见的应用案例：4.1 电路调试在电路调试中，电压表被用来测量电路中各个节点的电压值，以验证电路设计是否符合预期，检查是否存在电压异常等。
4.2 电池容量测试电压表可以用来测试电池的电压，从而评估电池的容量和剩余电量。
电压检测仪的技术参数及使用条件 检测仪操作规程
电压检测仪的技术参数及使用条件检测仪操作规程电压监测仪是对电力系统正常运行状态缓慢变化所引起的电压偏差进行连续的监测和统计的统计型电压监测仪，具备监测、分析、记忆、查询、参数设置等功能。
技术参数：1）阻值测量量程：1M～1.011M。
2）综合测量误差值（在Un20%范围内，Un为被监测电压的额定值）：0.5%。
3）灵敏度：K0.5%。
4）时钟误差值：1s/d。
5）统计精准明确度：0.02%。
6）使用时限：可长期连续使用。
7）功耗：3VA（不含通信终端）。
8）使用环境温度：—5℃～+40℃；极限温度:—20℃～+50℃。
9）相对湿度：20%～90%（40℃时）。
10）交流供电：Ug20%（Ug为额定电压值，以仪表上所标出的电源电压为准）。
11）外形尺寸：205mm146mm70mm。
12）质量：1.3kg。
使用条件：1、户内使用时应保持通风良好。
2、环境温度：—20～50C3、相对湿度：小于90%且表面无凝露。
4、工作电压允许偏差：Un士20%5、大气压力：80 ～ 110Kpa，海拔高度2000m。
6、电源频率范围：50Hz士 1%7、工作电源波形：谐波电压总畸变率20%8、四周介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
二氧化碳检测仪的功能特点二氧化碳测定仪使用原理是通过红外线光源的吸取原理来检测现场环境的二氧化碳气体。
通常是把被测气体吸入一个测量室，而测量室的一端安装有光源另一端装有滤光镜和探测器，滤光镜的作用是只容许某一特定波长的光线通过，探测器则测量通过测量室的光通量，探测器所接收到的光通量取决于环境中被测气体的浓度。
二氧化碳检测仪的功能特点1、体积小巧美观便于携带，触摸式按钮，大屏幕点阵式液晶显示，操作便利，全中文菜单操作，操作简捷便利。
2、本产品弥补了以往记录仪只能从电脑设置记录间隔以及读取数据的缺点，一键式切换，可以手动记录也可脱离电脑随时设置采样间隔，自动记录数据。
毫伏表级别
毫伏表级别毫伏表是一种用于测量电压的仪器，其量程范围在毫伏级别。
它广泛应用于电子工程、实验室研究以及工业生产等领域。
本文将介绍毫伏表的原理、使用方法以及注意事项。
一、毫伏表的原理毫伏表是一种电压测量仪器，其原理基于电流和电阻的关系。
毫伏表内部有一个非常高的电阻，称为“内阻”。
当连接到待测电路中时，毫伏表会从电路中抽取一小部分电流，通过测量该电流来计算电压值。
通常情况下，毫伏表的内阻越大，对待测电路的影响越小，测量结果越准确。
二、毫伏表的使用方法1. 接线准备：将毫伏表的红色测量引线连接到待测电路的正极，将黑色测量引线连接到负极。
确保连接牢固且不会短路。
2. 选择量程：根据待测电压的预估值，选择合适的量程档位。
通常情况下，选择最接近待测电压的量程档位，以保证测量的准确性。
3. 读数记录：等待毫伏表稳定后，读取显示屏上的数值。
有些毫伏表还配备了峰值保持功能，可以记录电压的最高值或最低值。
4. 断开连接：测量结束后，先断开与待测电路的连接，再关闭毫伏表的电源开关。
确保操作安全可靠。
三、毫伏表的注意事项1. 避免超量程：选择合适的量程档位是保证测量准确性的关键。
如果待测电压超过了选择的量程范围，可能会损坏毫伏表或导致不准确的测量结果。
2. 防止短路：在接线过程中，确保正负极之间没有短路现象发生，以免损坏待测电路或毫伏表。
3. 考虑内阻影响：毫伏表的内阻会对待测电路产生一定影响，特别是在电路阻抗较小的情况下。
在一些对电路影响较敏感的实验中，需要特别注意内阻的影响。
4. 定期校准：毫伏表的测量精度会随着时间的推移而降低，因此需要定期进行校准。
校准可以通过与已知电压源连接，比较测量结果和真实值来进行。
毫伏表是一种常用的电压测量仪器，其原理基于电流和电阻的关系。
在使用毫伏表时，需要正确接线、选择合适的量程档位，并注意防止短路和内阻的影响。
定期校准也是确保测量准确性的重要步骤。
通过合理使用毫伏表，我们可以准确测量电路中的电压，保证实验和工程项目的顺利进行。
产品表面电压测量仪的使用方法
产品表面电压测量仪的使用方法
产品表面电压测量仪是一种用于测量电子产品表面电压的工具。
下面是使用该仪器的步骤：
1. 准备工作：确保仪器和测试环境处于良好的工作状态，并杜绝任何可能导致误差的干扰因素。
确认测试环境的温度、湿度等条件符合测量要求。
2. 仪器设置：根据被测产品的要求，调整仪器的参数。
比如选择正确的测量范围，调整测量的时间间隔等。
3. 连接电极：将仪器的电极分别连接到被测产品的正、负电极上。
确保连接紧固，不松动。
4. 执行测量：按下仪器上的测量键或开关，开始执行测量操作。
仪器会从正、负电极上读取电压数据，并进行实时显示。
根据需要，可以进行单次测量或连续测量。
5. 关闭测量：测量完成后，按下仪器上的停止键或开关，停止测量操作。
断开电极的连接，将仪器放置在安全的位置。
6. 测量结果分析：将测量得到的数据进行分析和处理。
比如计算平均值、最大值、最小值等。
根据需要，可以记录结果或生成报告。
7. 维护和校准：定期对仪器进行维护和校准，确保其性能和精度，并延长使用寿命。
注意事项：
- 在操作仪器时，应严格按照操作手册的要求进行，避免操作不当造成损坏或安全事故。
- 在使用仪器前，应仔细阅读仪器的说明书，了解其功能、特点和使用方法。
- 在进行测量时，要确保被测产品处于无电源状态，以免对仪器或产品造成损坏或安全隐患。
- 如果需要进行高精度测量，可以考虑使用多次测量取平均值的方法，以提高测量准确性。
- 遇到任何问题或异常情况时，应及时停止测量，并请专业人员进行检修和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目2 电压测量仪器及应用
知识 1.3 交流电压的幅值参数
交流电压除了用具体的函数关系式表达其随时间的变 化规律外，其幅值通常还可以用峰值、峰峰值、平均值、 有效值等参数来表征。
项目2 电压测量仪器及应用
1．峰值 周期性交流电压 u(t) 在一个周期内偏离零电平的最大 值称为峰值，用UP 表示。正、负峰值不相等时分别用UP+ 和UP-表示，正最大值与负最大值之差称为峰-峰值，用UP-P 表示，如图2-1所示。
项目2 电压测量仪器及应用
项目2 电压测量仪器及应用
任务1 知识引领——电压测量的基本知识 任务2 仪器介绍——模拟式电子电压表 任务3 仪器介绍——数字式直流电压表 任务4 仪器介绍——数字式万用表 任务5 应用实训——电压表万用表应用实训
项目2 电压测量仪器及应用
任务1 电压测量的基本知识
电压是表征电信号能量的三个基本参数(电压、电流、 功率)之一，信号的其它参数也是通过电压测量获得其量 值，因此电压测量是电子测量中最常用、最基本、最重 要的内容。
图2-1 交流电压的峰值和峰-峰值
项目2 电压测量仪器及应用
2．平均值 交流电压u (t) 的平均值用U表示，它实质上就是周期 性交流电压的直流分量U0，如图2-1中所示。正负波形对 称的周期性交流电压，其平均值为零，如图2-2 (a) 所示。
图2-2 交流电压半波和全波整流后的波形
项目2 电压测量仪器及应用
项目2 电压测量仪器及应用
(3) 按交流/直流变换原理分类 按交流/直流变换原理可分为峰值型、平均值型和有效 值型数字电压表。 (4) 按显示位数分类 按显示位数分有3位、3位半、4位、4位半、5位、5位半、 6位等多种位数的数字电压表。 数字式电压表具有测量精度高、测量速度快、量程范围 宽、显示位数多、分辨率高、无读数误差、易于实现测量自 动化等特点，因此在电压测量中日益占据了重要的地位。
项目2 电压测量仪器及应用
2．数字式电压表 数字式电压表是将被测的模拟电压通过模拟/数字(A/D) 转换器变换成数字量，以十进制数字显示被测电压值。数 字式电压表可从以下几方面进行分类。 (1) 按测量功能分类 按测量功能可分为直流数字电压表和交流数字电压表。 (2) 按模拟/数字转换方式分类 按模拟/数字转换方式可分为比较式、斜坡式、积分式、 复合式数字电压表。
项目2 电压测量仪器及应用
(3) 按电路组成分类 按电路组成可分为放大-检波式、检波-放大式、热电变 换式、外差式电压表等。 (4) 按准确度等级分类 按准确度等级可分为0.1级、0.2级、0.5级、1.0级、1.5 级、2.5级、5.0级等。 (5) 按检波原理分类 按检波原理可分为峰值电压表、平均值电压表和有效值 电压表。 (6) 按刻度特性分类 按刻度特性可分为线性刻度电压表和非线性刻度电压表。
3．有效值 交流电压的有效值用U表示，它实质上是数学中的均 方根值，因此有时也写作Urms。交流电压有效值的物理意 义是：在交流电压的一个周期内，该电压在电阻负载上所 产生的热能与一个直流电压在同一电阻上产生的热能相同 时，那么该交流电压的有效值就等于此直流电压。
项目2 电压测量仪器及应用
4．输入阻抗高 测量电压时，电压表与被测电路并联，其输入阻抗可 视为被测电路的额外负载。为了尽量减小电压表的接入对 被测电路的影响，要求电压表应有足够高的输入阻抗，即 输入电阻应尽量大，输入电容应尽量小。 5．抗干扰能力强 电压测量很容易受到各种外界电磁干扰，干扰会对灵 敏度高的电压表产生较大影响，引起明显的测量误差，所 以要求电压表应具有较强的抗干扰能力。测量时，还要采 取相应措施，尽量减小外界电磁干扰。
项目2 电压测量仪器及应用
1．模拟式电压表 模拟式电压表即指针式电压表，它用磁电式直流电流 表作为指示器来显示测量结果，并在表盘上以电压或分贝 进行刻度。模拟式电压表可从以下几方面进行分类。 (1) 按工作频率分类 按工作频率可分为低频电压表(1 MHz以下)、视频电压 表( 30MHz以下)、高频电压表( 300MHz以下)、超高频电压 表( 300MHz以上)。 (2) 按测量电压量级分类 按测量电压量级可分为电压表(基本量程为V量级)、毫 伏表(基本量程为mV量级)、微伏表(基本量程为μV量级)。
项目2 电压测量仪器及应用
6．电压波形种类多 被测电压的波形是多种多样的，除了正弦波以外，还 有失真的正弦波和各种非正弦波，如方波、三角波、锯齿 波、脉冲波、调制波和噪声波等。测量时，应根据被测电 压的波形和电压表的类型来确定被测电压的量值。
项目2 电压测量仪器及用
知识 1.2 电压表的分类
电压测量仪器的种类很多，通常采用的是各种电压表。 在电子测量中，对于直流电压、工频 (50Hz) 电压和要求不 高的低频 (几百Hz) 电压测量时，可以使用万用表的电压档， 其他交流电压的测量都要使用电子电压表。按照测量结果 的显示方式不同，电子电压表可分为模拟式电压表和数字 式电压表两大类。
项目2 电压测量仪器及应用
2．频率范围宽 被测电压的频率范围很宽，除直流外，频率范围可从 10-5～109 Hz (GHz)，这就要求电压表应具有足够宽的频率 范围，以适应不同频率电压的测量要求。测量时，应根据 被测电压的频率合理选择电压表的类型。 3．测量精度高 由于电压测量的基准是直流标准电池，在直流电压测 量中，各种分布参数的影响又极小，因此直流电压的测量 可获得很高的精度，如数字式直流电压表可达10-6～10-8量 级，而交流电压表一般只能达到10-2～10-4量级。
项目2 电压测量仪器及应用
知识 1.1 电压测量的特点及要求
电压测量主要是对直流电压、正弦波电压的稳态值以及 其他典型的周期性非正弦波电压参数的测量。电压测量的特 点及要求如下。
1．量值范围宽 被测电压的量值范围很宽，小到几纳伏，大到上万伏， 电压可从10-9～105V，这就要求电压表应具有相当宽的量程， 以适应不同量值电压的测量要求。测量时，应根据被测电压 的大小，合理选择电压表的量程。
