32m简支箱梁现浇支架、门洞检算书-9页word资料
京石客运专线工程XX标段
（DK0+000～DK12+343）
32m简支箱梁现浇支架、门洞检算编号：
编制单位：XX太原铁建
公司京石客运专线项目部
编制人：
审核人：
批准人：
XX太原铁建公司京石客运专线项目部
二O 年月北京
目录
1、32m箱梁工程概况 (3)
2、碗扣式支架搭设方案 (3)
2.1支架搭建方案 (3)
2.2支架简图 (3)
3、支架检算项目 (3)
4、载荷标准值计算与组合 (4)
4.1载荷标准值计算 (4)
4.2载荷组合 (4)
5、支架载荷检算 (4)
5.1底模木胶板强度及刚度： (4)
5.2横向方木力学检算：（10×12cm） (5)
5.3纵向方木力学检算：（14×15cm） (6)
5.4满堂红立杆受力检验 (6)
5.5地基荷载检算 (7)
6、地基加固 (7)
7、门洞支架检算过程 (7)
7.1底板木胶板、横向方木检算 (7)
7.1纵向I40a工字钢检算 (7)
7.3满堂红墩柱检算 (8)
7.4地基承载力检算 (8)
8、检算结果 (8)
32m简支箱梁现浇支架
1、32m箱梁工程概况
京石客运专线XX标，永定河特大桥1-29孔，桥梁上部结构为为预应力简支双线箱梁。
简支箱梁全长32.6米、顶板宽12米、底板宽5.5m，梁重840吨，拟采用满堂支架现浇。
2、碗扣式支架搭设方案
2.1支架搭建方案
箱梁中间部分：于梁底轮廓线6.0米范围内，立杆按纵向步距0.9m、横向步距0.6m；于翼缘板部分按纵向步距0.9m、横向距0.9 m。
箱梁梁端部分：变截面范围内按立杆纵向步距0.6m横向步距0.6m。
腹板部位：两侧各增加一排立杆。
立杆竖向步距全部1.2米设置。
2.2支架简图
见附图
3、支架检算项目
1、底模木胶板强度及刚度检算。
2、横向方木强度、刚度检算。
3、纵向方木强度、刚度检算。
4、满堂红立杆强度检算
5、基础承载力检算
4、载荷标准值计算与组合
4.1载荷标准值计算
（1）箱梁梁体自重（包括混凝土冲击荷载）：9000KN
（2）施工人员和施工材料，机具行走运输和堆放荷载按1kN/m2考虑（按路桥施工计算手册取值）。
（3）内外模板荷载：1000KN，（按总计100t箱梁模板以均部荷载方式作用于支架计算）
（4）分配方木：16.8*2=33.6m3=300KN。
（5）10m满堂红支架：顺梁长方向30KN/m。
4.2载荷组合
（1）受力组合1+2+3+4+5 （9000+300+1000）/32.6+30+12=358KN/m （2）受力组合1+2+3+4 （9000+300+1000）/32.6+12=328KN/m
5、支架载荷检算
因施工过程的载荷施加过程并不固定，计算模型全部采用了简支梁模型而未采用连续梁模型，结构多余承载力算做安全储备。
5.1底模木胶板强度及刚度：
（1）计算模型：
竹胶板厚度1.5cm，计算模型取跨度为20厘米的两端简支梁进行检算。
（2）荷载集度计算：
受力组合1+2+3+4 q1=32（9000+300+1000）/32.6+12=328KN/m
（3）截面参数计算：
底模按5.2m ，1.5cm 计算
（4）内力计算：
（5）强度计算：
6
max 51.64*108.41.95*10
a m MP W σ===<［fw 木胶板］＝40 Mpa 强度满足要求！
（6）刚度计算：
0.1mm<200/400=0.5mm
刚度满足要求！
5.2横向方木力学检算：（10×12cm ）
（1）计算模型：方木排距根据采用的模板刚度来确定。
25cm 一根，计算模型取跨度为60cm 的两端简支梁。
（2）荷载集度计算：
Q1=（9000+300+1000）/32.6+12=328KN/m
q=328/12=27KN/m
由4根横向方木承担一延米荷载
（3）截面特性计算：
（4）内力计算：
（5）强度计算：
＜［fW 方木］=17MPa
τ=3
238.1*100.2624*4*100120
Q Mpa b h ⨯==⋅⨯ ＜［fV 方木］=1.6Mpa
（6）刚度计算：
f<600/400=1.5mm （刚度满足木结结构要求）
10×12cm 方木强度满足要求、刚度也满足使用要求。
5.3纵向方木力学检算：（14×15cm ）
（1）计算模型：计算模型取跨度为90cm 的两端简支梁。
（2）荷载集度计算：
（9000+300+1000）/32.6+12=328KN/m
由17根纵向方木承担一延米荷载 单根横木线性荷载1232819.3/1717
q q KN m =
== （3）截面特性计算：
（4）内力计算：
（5）强度计算：
＜［fW 方木］=17MPa
τ=3
238.7*101.50.6152140150Q Mpa b h ⨯=⨯=⋅⨯ ＜［fV 方木］=1.6Mpa
（6）刚度计算：
f<900/400=2.25mm （刚度满足木结结构要求）
14×15cm 方木强度满足要求、刚度也满足使用要求。
5.4满堂红立杆受力检验
梁体中部：顺梁向每延米18.8根立杆
梁体端部：顺梁向每延米28.3根立杆
采用受力组合（1）进行受力检算358KN/m
358/18.8=19KN ＜30 kN[查施工计算手册1.2m步距单杆承载力]
箱梁梁中部支架满足要求，安全系数k=35/19=1.58＞1.2。
为了加强支架整体稳定性，按桥轴线纵横向方向设置φ48钢管剪刀撑。
5.5地基荷载检算
地基要求允许承载力: N荷载/A=358KN/12m2=29.8Kpa<[σ]
要求处理后的地基全部大于100kpa。
6、地基加固
支架基础采用地表碾压夯实后，填筑粗圆粒土分层碾压，承台基坑要分层夯实。
处理后的地基高出原地面不低于10cm，并做成不小于1.5%的双面或单面（靠近既有线时无条件）排水坡以便于下雨时排水，同时在两侧挖排水沟。
在处理后地基上，浇注一层10cm厚c20混凝土，再于上面沿垂直桥向按立杆间距布置一层10cm×12cm的方木。
7、门洞支架检算过程
7.1底板木胶板、横向方木检算
（见上面5.1、5.2）
7.1纵向I40a工字钢检算
（1）、计算模型：
采用I40a工字钢，19道共同承担箱梁7.5m范围内的载荷。
按跨度为6.3米的简支梁进行计算。
（2）、载荷组合形式：
强度、刚度计算受力组合1+2+3+4
q=（9000+300+1000）/32.6+12=328KN/m
（3） 承载力计算:
（a ）工字钢参数：Ix ＝21720cm4，Wx ＝1090cm3
（b ）内力计算： M=21*8q l =2
328*6.38＝1627.3KN.m （4）强度计算:
σ=*19M W =31627.3*10109019
⨯=78.6Mpa ＜［σ］=210 Mpa （5）挠度计算:
7.3满堂红墩柱检算
立杆强度计算:
7.5米跨度总重量：358*7.5+100=2785KN
单边墩柱承受：1392.5KN
单边墩柱由4排19根满堂红钢管组成
分配到每根扣碗杆件立杆的荷载：18.3KN
N=P=18.3KN<N=40KN
满足扣杆件横杆步距为0.6cm 的承载力要求！
7.4地基承载力检算
单边墩柱承受：1392.5KN
地基承载力应满足：σ ≤[σ]=100Kpa
8、检算结果
图
满堂红支架，门洞支架的强度、刚度、稳定性，满足施工要求，地基基础满足施工需要。
希望以上资料对你有所帮助，附励志名言3条：
1、理想的路总是为有信心的人预备着。
2、最可怕的敌人，就是没有坚强的信念。
——罗曼·罗兰
3、人生就像爬坡，要一步一步来。
——丁玲。
5-32m现浇箱梁支架施工计算资料
沪杭客专5-32m 现浇箱梁支架施工计算资料一、荷载计算 1、第一跨荷载计算:863.335304545s=8.11803.33—3横断面735.9535304545s=7.29675.954—4横断面以3-3断面计算验算本跨（1）砼的重量：f1=8.11×26/8.63=24.4KN/m 2； （2）模板支架自重：f2=2KN/m 2 （3）施工荷载： f3= 1KN/m 2（4）倾倒、振捣砼时产生的荷载：f4=2KN /m 2 中部荷载组合f=f1+f2+f3+f4=24.4+2+1+2＝29.4KN/m 2考虑1.3倍的安全系数： F1=1.3×29.4=38.22KN/m 2； 2、第二跨荷载计算691.635304545s=7631.67—7断面8—8断面以7-7断面计算验算本跨（1）砼的重量：f1=7×26/6.916=26.32KN/m 2； （2）模板支架自重：f2=2KN/m 2（3）施工荷载： f3=1KN/m 2（4）倾倒、振捣砼时产生的荷载：f4=2KN/m 2中部荷载组合f=f1+f2+f3+f4=26.32+2+1+2＝31.32KN/m 2 考虑1.3倍的安全系数： F2=1.3×31.32=40.7KN/m 2； 3、第三跨荷载计算509.8535304545s=6.44449.8511--11断面12—12断面以11-11断面计算验算本跨（1）砼的重量：f1=6.44×26/5.0985=32.84KN/m 2； （2）模板支架自重：f2=2KN/m 2 （3）施工荷载： f3=1KN/m 2（4）倾倒、振捣砼时产生的荷载：f4=2KN/m 2中部荷载组合f=f1+f2+f3+f4=32.84+2+1+2＝37.84KN/m 2 考虑1.3倍的安全系数： F3=1.3×37.84=49.2KN/m 2； 4、第四跨、第五跨荷载计算335353045s=3.25275（1）砼的重量：f1=3.25×26/3.35=25.2KN/m 2； （2）模板支架自重：f2=2KN/m 2 （3）施工荷载： f3=1KN/m 2（4）倾倒、振捣砼时产生的荷载：f4=2KN/m 2 中部荷载组合f=f1+f2+f3+f4=25.2+2+1+2＝30.2KN/m 2 考虑1.3倍的安全系数： F4=1.3×30.2=39.3KN/m 2；二、贝雷片所需数量计算1、贝雷片几何特性和允许内力由《路桥工程施工常用数据资料与计算速查手册》中查得：贝雷架几何特性和允许内力见下表：贝雷架材料弹性模量E=2.05×105MPa，每片桁架重270kg。
32-48-32m连续梁支架检算(修)
京津城际轨道交通工程32-48-32m现浇简支箱梁支算书中铁二局联合体中铁六局京津项目部检算人（签字）：审核人（签字）：审批人（签字）：日期：一、支架设计安装边跨采用满堂膺架法施工，中跨采用门式支架法。
支架成型后采用预压措施（预压荷载按梁的120%进行预压，用以消除支架变形，按初步估算，最大荷载处为1#段处，为713.606t）。
顺桥向：段与段连接处和临时支墩均采用30cm步距，其他部分采用60cm步距；横桥向：箱体内采用60cm步距，腹板下11排采用30cm步距（中跨），翼缘板范围由60cm步距过渡到90cm步距，具体布置见平面图；横杆步距为60cm。
单杆承载力为3t。
侧面图平面图附注：1、图中所注尺寸均以厘米计。
2、支架采用碗口式钢管。
3、棚架纵梁采用。
二、支架检算取1#段支架最大箱梁截面纵向长1米计算。
其余荷载均小于该截面 (此处为箱梁支架荷载最重处)，梁高最大截面为4.05m。
（一）荷载计算：1、混凝土自重荷载①腹板：Q1=5.952t/m2②箱体：Q2=2.08t/m2③翼缘板端部2.165m范围: Q3=0.849t/m22、模板荷载①腹板处：Q4=1.4t/m2②箱体：Q5=0.8t/m2③翼缘处: Q6=0.5t/m23、箱体处：Q7=0.2t/m24、支架自重：Q8=1.2 t/m2（腹板处30cm×30cm）Q9= 0.8t/m2（箱体处30cm×60cm）Q10=0.4 t/m2（翼缘处60cm×90cm）5、泵送混凝土冲击荷载：Q11=0.2 t/m2（二）检算1、腹板处①支架承载力检算荷载组合：Q=Q1+Q4+Q7+Q8+Q11=8.952 t/m2Qmax=10.742t/m2一根承重杆所受的荷载：N=0.3×0.6×8.952=1.62t＜[N]=3t/根，K=1.85通过。
Nmax=0.3×0.6×10.742=1.94t＜[N]=3t/根，K=1.54通过。
32m简支箱梁现浇支架、门洞检算书
京石客运专线工程XX标段（DK0+000～DK12+343）32m简支箱梁现浇支架、门洞检算编号：编制单位：XX太原铁建公司京石客运专线项目部编制人：审核人：批准人：XX太原铁建公司京石客运专线项目部二O 年月北京目录1、32m箱梁工程概况 (3)2、碗扣式支架搭设方案 (3)2.1支架搭建方案 (3)2.2支架简图 (3)3、支架检算项目 (3)4、载荷标准值计算与组合 (4)4.1载荷标准值计算 (4)4.2载荷组合 (4)5、支架载荷检算 (4)5.1底模木胶板强度及刚度： (4)5.2横向方木力学检算：（10×12cm） (5)5.3纵向方木力学检算：（14×15cm） (6)5.4满堂红立杆受力检验 (8)5.5地基荷载检算 (8)6、地基加固 (8)7、门洞支架检算过程 (8)7.1底板木胶板、横向方木检算 (9)7.1纵向I40a工字钢检算 (9)7.3满堂红墩柱检算 (9)7.4地基承载力检算 (10)8、检算结果 (10)32m简支箱梁现浇支架1、32m箱梁工程概况京石客运专线XX标，永定河特大桥1-29孔，桥梁上部结构为为预应力简支双线箱梁。
简支箱梁全长32.6米、顶板宽12米、底板宽5.5m，梁重840吨，拟采用满堂支架现浇。
2、碗扣式支架搭设方案2.1支架搭建方案箱梁中间部分：于梁底轮廓线 6.0米范围内，立杆按纵向步距0.9m、横向步距0.6m；于翼缘板部分按纵向步距0.9m、横向距0.9 m。
箱梁梁端部分：变截面范围内按立杆纵向步距0.6m横向步距0.6m。
腹板部位：两侧各增加一排立杆。
立杆竖向步距全部1.2米设置。
2.2支架简图见附图3、支架检算项目1、底模木胶板强度及刚度检算。
2、横向方木强度、刚度检算。
3、纵向方木强度、刚度检算。
4、满堂红立杆强度检算5、基础承载力检算4、载荷标准值计算与组合4.1载荷标准值计算（1）箱梁梁体自重（包括混凝土冲击荷载）：9000KN（2）施工人员和施工材料，机具行走运输和堆放荷载按1kN/m2考虑（按路桥施工计算手册取值）。

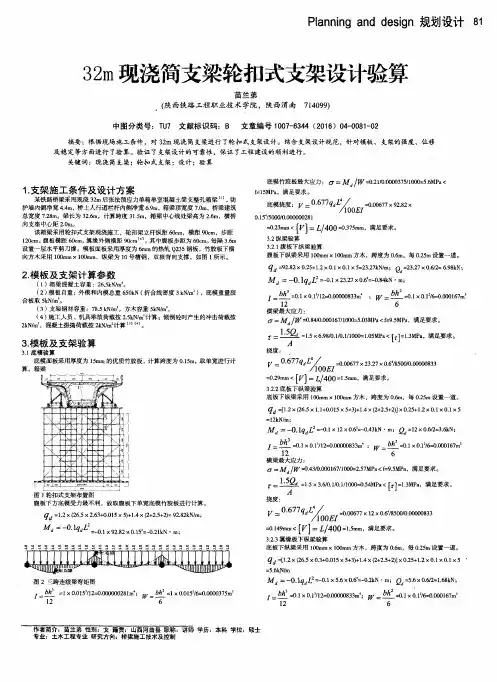

32m现浇简支梁轮扣式支架设计验算
