预应力混凝土简支箱梁支架法现浇施工安全PPT课件
8
施工方案选定
2011年5月18日，山西中南部通道工程将 军渡黄河特大桥7-48m现浇梁方案会议，讨 论确定了采用墩梁式支架一次浇筑成型方案 。
支架基础采用PHC管桩基础（地质地形条 件好、避开泥浆池的位置可采用混凝土扩大 基础）；支架立柱采用钢管桩；梁部结构采 用六四式军用梁。施工方案图如下：
9
24
12.2支架垮塌事故现场图片
25
12.2支架垮塌事故现场图片
26
12.2事故直接原因
采用预应力支架施工方法，主梁 承载力不够，导致事故发生。
事故幸好发生在支架加载试 验阶段，如果发生在混凝土浇 筑阶段，后果将不堪设想！
27
第四、支架加载、卸载程序
施工支架的静载试验加载程序符合设计 箱梁浇筑顺序符合规范和工艺要求 拆模落架必须在砼强度达到设计后进行 支架卸载顺序遵循对称、均匀的原则，梁
39
1.4垮塌事故图片
40
1.4垮塌事故原因
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
一、支架法施工概念 • 支架法是最常用的一种施工方法
，即在桥孔位置处安装满堂支架 或在支墩上拼装梁式结构,然后 立模就地浇筑混凝土梁的施工方 法。
3
满堂支架法施工现浇箱梁
4
墩梁式支架法施工现浇箱梁
21
第二、钢管柱控制要点 钢管柱焊接质量保证 钢管柱与基础预埋件焊接或螺
栓连接强度 钢管柱与桩顶分配梁连接保证 钢材质 梁片无变形，无旁弯，无下挠 主桁连接销要插上防滑卡 主桁横向连接系保证
23
• 事故案例： 2008年12月2日，武汉天兴洲 大桥引桥5-6号墩施工支架在进 行静载试验时发生钢梁断裂事 故。
6
三、工艺原理
• 在桥位处搭设支架,在支架上安装底 模，经预压后安装外侧模板及内模 、钢筋及预应力系统，然后浇筑梁 体混凝土；待梁体混凝土强度达到 设计要求后拆除内模、端模板和施 加预应力及管道压浆；最后拆除支 架。
7
四、工程概况及方案选定 我部负责施工的将军渡黄河特 大桥48m现浇简支箱梁共7孔。 梁跨度48m，梁长50.2m，梁 高4.385m，梁宽5.2m。每孔梁 混凝土544.1m3，每孔梁重 1360t。
5
二、工艺特点
• （1）支架法施工无需预制场地，而且不需 要大型运输、安装设备。
• （2）支架形式可根据现场实际情况采用满 堂式支架或梁式支架，可多工作面同时施 工，适应性强。
• （3）与挂篮法施工相比，工期较短一些， 经济可比性差一些。
• （4）施工中的支架、内外模板耗用量大， 并且搭设支架影响排洪、通航、通车，施 工期间可能受到洪水和漂流物的威胁。
梁式支架两端利用桥墩承台为基础，施工时做好 承台顶预埋件和钢管柱的连接。
采用扩大基础：扩大基础地基夯实；钢筋混凝土 质量保证；扩大基础顶面做好排水工作。
采用PHC管桩基础： PHC管桩质量保证； PHC 管桩打到设计入土深度。
下面看一个支架基础失稳事故案例
17
• 事故案例： • 2001年9月25日，京福高速公
31
2、施工过程中的人员安全 控制
32
第一、防止高处跌落 施工平台满铺脚手板、无探头板 栏杆、人梯、安全网齐全 临边或悬空作业戴好安全带
33
• 第二、防止触电事故
漏电保护器 电缆绝缘良好，特别是接头包扎不漏电 电工持证作业 电焊工戴绝缘手套作业 雨天作业，做好电气防雨工作 《施工现场临时用电安全技术规范》。
目
录
一、支架法施工概念 二、支架法施工工艺特点 三、支架法施工工艺原理 四、工程概况及方案选定 五、支架法施工安全质量控制要点
1、支架的承载力和稳定性保证 2、施工过程中的人员安全控制 3、箱梁施工过程中原材料质量保证、工序质量 保证，是保证桥梁运营安全的关键
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
路某A匝道桥34m跨支架在加载 预压时垮塌，造成6人死亡、4 人重伤，16人轻伤的重大事故 。
18
9.25垮塌事故现场图片
19
9.25事故垮塌支架结构形式 • 支架基础：Φ430钢管立柱 • 桩顶分配梁：工字钢I36 • 纵梁：贝雷片
20
9.25事故直接原因
钢管立柱直接支撑在水泥砼 路面上 ，柱基不坚实，在堆荷 过程的外力作用下， 产生了一 定的竖向和水平位移，支撑体 系的局部位移变形引发支撑体 系整体失稳破坏，造成支架垮 塌事故。
10
11
12
13
五、支架法施工安全质量控制要点
14
1、支架的承载力和稳定 性保证。
15
• 支架整体失稳或局部不均匀沉降，将 会发生灾难性事故。在设计、安装、 使用、卸载各个阶段都必须保证支架 稳定性，支架投入使用前必须经过检 查验收办理签证手续（支架施工要点 如下）。
16
第一、支架基础控制要点
得入内
36
• 第五、防止火灾发生
设置消防器材 模板和钢筋绑扎焊接时，加强消防检查 防火安全教育、安全检查
37
3、箱梁施工过程中原材 料质量保证、工序质量保 证，是保证桥梁运营安全 的关键。
38
• 事故案例：
• 1999年1月4日，重庆市綦江县虹桥突 然整体垮塌，死亡40人，轻重伤14人 。这座长约102米的中承式拱形桥，是 綦江县城主要的人行桥，建成还不足 三年。
34
• 第三、防止起重伤害
吊机钢丝绳、刹车可靠 吊机不超载，模板连接螺栓没有拆干净前
不得起钩 起重臂、吊物下方是危险区域，不得站人 起重千斤绳、卡环的可靠 起重司机持证上岗，严禁无证乱动设备
35
• 第四、防止落物等打击伤害
严禁高处随意抛物，高处物料机具放稳妥 栏杆四周设围网、栏杆地脚设跌脚板 预应力张拉作业，千斤顶的后面严禁站人 支架模板拆除区域专人监护，无关人员不
跨从中间向桥墩进行
下面看一个卸载存在问题的事故案例
28
• 事故案例： 2007年8月13日，湖南省湘西 自治州凤凰县堤溪沱江大桥发 生坍塌事故，造成64人死亡22 人受伤，直接经济损失3974.7 万元。
29
8.13垮塌事故现场图片
30
8.13垮塌事故原因
为了州庆缩短大桥养护期，大桥 拱圈承载能力不足，提前卸载，拆 除施工支架导致了事故发生。
施工方案选定
2011年5月18日，山西中南部通道工程将 军渡黄河特大桥7-48m现浇梁方案会议，讨 论确定了采用墩梁式支架一次浇筑成型方案 。
支架基础采用PHC管桩基础（地质地形条 件好、避开泥浆池的位置可采用混凝土扩大 基础）；支架立柱采用钢管桩；梁部结构采 用六四式军用梁。施工方案图如下：
9
24
12.2支架垮塌事故现场图片
25
12.2支架垮塌事故现场图片
26
12.2事故直接原因
采用预应力支架施工方法，主梁 承载力不够，导致事故发生。
事故幸好发生在支架加载试 验阶段，如果发生在混凝土浇 筑阶段，后果将不堪设想！
27
第四、支架加载、卸载程序
施工支架的静载试验加载程序符合设计 箱梁浇筑顺序符合规范和工艺要求 拆模落架必须在砼强度达到设计后进行 支架卸载顺序遵循对称、均匀的原则，梁
39
1.4垮塌事故图片
40
1.4垮塌事故原因
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
一、支架法施工概念 • 支架法是最常用的一种施工方法
，即在桥孔位置处安装满堂支架 或在支墩上拼装梁式结构,然后 立模就地浇筑混凝土梁的施工方 法。
3
满堂支架法施工现浇箱梁
4
墩梁式支架法施工现浇箱梁
21
第二、钢管柱控制要点 钢管柱焊接质量保证 钢管柱与基础预埋件焊接或螺
栓连接强度 钢管柱与桩顶分配梁连接保证 钢材质 梁片无变形，无旁弯，无下挠 主桁连接销要插上防滑卡 主桁横向连接系保证
23
• 事故案例： 2008年12月2日，武汉天兴洲 大桥引桥5-6号墩施工支架在进 行静载试验时发生钢梁断裂事 故。
6
三、工艺原理
• 在桥位处搭设支架,在支架上安装底 模，经预压后安装外侧模板及内模 、钢筋及预应力系统，然后浇筑梁 体混凝土；待梁体混凝土强度达到 设计要求后拆除内模、端模板和施 加预应力及管道压浆；最后拆除支 架。
7
四、工程概况及方案选定 我部负责施工的将军渡黄河特 大桥48m现浇简支箱梁共7孔。 梁跨度48m，梁长50.2m，梁 高4.385m，梁宽5.2m。每孔梁 混凝土544.1m3，每孔梁重 1360t。
5
二、工艺特点
• （1）支架法施工无需预制场地，而且不需 要大型运输、安装设备。
• （2）支架形式可根据现场实际情况采用满 堂式支架或梁式支架，可多工作面同时施 工，适应性强。
• （3）与挂篮法施工相比，工期较短一些， 经济可比性差一些。
• （4）施工中的支架、内外模板耗用量大， 并且搭设支架影响排洪、通航、通车，施 工期间可能受到洪水和漂流物的威胁。
梁式支架两端利用桥墩承台为基础，施工时做好 承台顶预埋件和钢管柱的连接。
采用扩大基础：扩大基础地基夯实；钢筋混凝土 质量保证；扩大基础顶面做好排水工作。
采用PHC管桩基础： PHC管桩质量保证； PHC 管桩打到设计入土深度。
下面看一个支架基础失稳事故案例
17
• 事故案例： • 2001年9月25日，京福高速公
31
2、施工过程中的人员安全 控制
32
第一、防止高处跌落 施工平台满铺脚手板、无探头板 栏杆、人梯、安全网齐全 临边或悬空作业戴好安全带
33
• 第二、防止触电事故
漏电保护器 电缆绝缘良好，特别是接头包扎不漏电 电工持证作业 电焊工戴绝缘手套作业 雨天作业，做好电气防雨工作 《施工现场临时用电安全技术规范》。
目
录
一、支架法施工概念 二、支架法施工工艺特点 三、支架法施工工艺原理 四、工程概况及方案选定 五、支架法施工安全质量控制要点
1、支架的承载力和稳定性保证 2、施工过程中的人员安全控制 3、箱梁施工过程中原材料质量保证、工序质量 保证，是保证桥梁运营安全的关键
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
路某A匝道桥34m跨支架在加载 预压时垮塌，造成6人死亡、4 人重伤，16人轻伤的重大事故 。
18
9.25垮塌事故现场图片
19
9.25事故垮塌支架结构形式 • 支架基础：Φ430钢管立柱 • 桩顶分配梁：工字钢I36 • 纵梁：贝雷片
20
9.25事故直接原因
钢管立柱直接支撑在水泥砼 路面上 ，柱基不坚实，在堆荷 过程的外力作用下， 产生了一 定的竖向和水平位移，支撑体 系的局部位移变形引发支撑体 系整体失稳破坏，造成支架垮 塌事故。
10
11
12
13
五、支架法施工安全质量控制要点
14
1、支架的承载力和稳定 性保证。
15
• 支架整体失稳或局部不均匀沉降，将 会发生灾难性事故。在设计、安装、 使用、卸载各个阶段都必须保证支架 稳定性，支架投入使用前必须经过检 查验收办理签证手续（支架施工要点 如下）。
16
第一、支架基础控制要点
得入内
36
• 第五、防止火灾发生
设置消防器材 模板和钢筋绑扎焊接时，加强消防检查 防火安全教育、安全检查
37
3、箱梁施工过程中原材 料质量保证、工序质量保 证，是保证桥梁运营安全 的关键。
38
• 事故案例：
• 1999年1月4日，重庆市綦江县虹桥突 然整体垮塌，死亡40人，轻重伤14人 。这座长约102米的中承式拱形桥，是 綦江县城主要的人行桥，建成还不足 三年。
34
• 第三、防止起重伤害
吊机钢丝绳、刹车可靠 吊机不超载，模板连接螺栓没有拆干净前
不得起钩 起重臂、吊物下方是危险区域，不得站人 起重千斤绳、卡环的可靠 起重司机持证上岗，严禁无证乱动设备
35
• 第四、防止落物等打击伤害
严禁高处随意抛物，高处物料机具放稳妥 栏杆四周设围网、栏杆地脚设跌脚板 预应力张拉作业，千斤顶的后面严禁站人 支架模板拆除区域专人监护，无关人员不
跨从中间向桥墩进行
下面看一个卸载存在问题的事故案例
28
• 事故案例： 2007年8月13日，湖南省湘西 自治州凤凰县堤溪沱江大桥发 生坍塌事故，造成64人死亡22 人受伤，直接经济损失3974.7 万元。
29
8.13垮塌事故现场图片
30
8.13垮塌事故原因
为了州庆缩短大桥养护期，大桥 拱圈承载能力不足，提前卸载，拆 除施工支架导致了事故发生。
合集下载
现浇箱梁施工技术PPT课件
(五)、模板施工
❖ 模板采用竹胶板，并按1.2米间距用肋木及拉 筋加固
（1）底、箱式内模板：采用18mm厚竹胶板。底 模板直接固定于纵向方木小分配梁上，箱式 内模板支撑采用0.1×0.1m方木作为骨架。
（2）侧模板：采用6mm厚Q235钢板加工而成。
（3）模板安装采用汽车吊机配合，安装顺序是 先装底模，从箱梁中轴线开始往梁端延伸； 再安装侧模、内模。
四、施工质量控制
❖ 1 、建立健全完善的质量保证体系，实行质量责任制。 ❖ 2、基础施工先清除表面松碎石块、淤泥、苔藓，表面
平整干净；倾斜地段，将地表整平或挖成台阶。易风化 的岩层基底，按基础尺寸凿除已风化的表面岩层。
❖ 3、基础地质情况和承载力应满足设计承载力要求。 ❖ 4、支架搭设完后，节点连接牢固，整体稳定可靠。
六、施工安全防护及环保措施
❖ 1 、成立以项目经理为首的安全生产领导小组；施工中 设专职安全员，进行不定时检查，并在施工现场设兼职 安全员，进行全程安全监督。
(七)、混凝土养生
❖ 由于本工程是箱形梁现浇施工，混凝土养生 采用自然养护
(八)、模板拆除
❖ 当梁体混凝土强度达到设计强度的50%， 混凝土芯部与表层、箱内与箱外、表层温 度与环境温度之差均不大于15℃，且能保 证构件棱角完整时方可拆除侧模和端模。 气温急剧变化时不宜进行拆模作业。
❖ 拆除前先检查卷扬机等设备的性能，并清 理好拟进入的作业面。
二、编制依据
《高速铁路桥涵工程施工质量验收标准》 TB10752-2010 《高速铁路桥涵工程施工技术指南》铁建 设（2010）241号 《施工图设计文件》
三、箱形梁现浇施工流程
支架地基处理
支架安装 底模铺设、侧模安装 支架预压及沉降观测 底板、腹板钢筋绑扎
预应力混凝土施工图文并茂PPT
计算伸长值：△L= Pj×L/Ap×Es
实际伸长值：10％初应力时开始量测 。 10％以下 推定。
钢丝：不做伸长值校核，只检查预应力值；5%
第25页，共69页。
实际伸长值量测
第26页，共69页。
（3）张拉注意事项
1） 台座中间向两侧对称进行，防止过大偏心损坏台座；多根成组 张拉时，各预应力钢筋的初应力应一致；
台座准备
刷隔离剂
放预应力筋
张拉
侧模安装
浇筑混凝土
制作试块
养护
堆放
出槽
脱模
放张
试块试压
第22页，共69页。
1.预应力筋铺设 在台面涂隔离剂，不得污染预应力筋。 2.预应力张拉 （1）预应力筋张拉 钢丝：0→1 .0 3～1 .0 5σcon锚固 钢绞线：0→105％σcon（持荷2min）→σcon 超张拉：减少预应力筋的松弛应力损失。
2）张拉机具与预应力筋应在一条直线上；每隔3～4m放垫块，
防止预应力筋因自重而下垂，污染预应力筋。
3）预应力筋位置偏差：≯5mm，且≯构件截面短边的4%； 4）在张拉过程中发生断丝或钢丝滑脱，应予以更换。 5）台座两端应有防护设施。张拉时沿台座长度方向每隔4～5m
放一个防护架，张拉时严禁正对钢筋张拉的两端站立人员，也不准进入 台座，防止断筋回弹伤人。
预应力筋，再同时放张预压力较大区域的预应力筋。 3）如不能按上述规定放张时，应分阶段、对称、相互交错的放
张，以防止在放张过程中构件发生翘曲、裂纹及预应力筋断裂等 现象。
第29页，共69页。
（3）放张方法 配筋不多的中小型构件，钢丝可用砂轮锯或切断
机等方法放张。 配筋多的钢筋混凝土构件，钢丝应同时放张，放
4级加载（0.25, 0.50, 0.75及1.0），每级加载均应量测张拉伸长 值。
实际伸长值：10％初应力时开始量测 。 10％以下 推定。
钢丝：不做伸长值校核，只检查预应力值；5%
第25页，共69页。
实际伸长值量测
第26页，共69页。
（3）张拉注意事项
1） 台座中间向两侧对称进行，防止过大偏心损坏台座；多根成组 张拉时，各预应力钢筋的初应力应一致；
台座准备
刷隔离剂
放预应力筋
张拉
侧模安装
浇筑混凝土
制作试块
养护
堆放
出槽
脱模
放张
试块试压
第22页，共69页。
1.预应力筋铺设 在台面涂隔离剂，不得污染预应力筋。 2.预应力张拉 （1）预应力筋张拉 钢丝：0→1 .0 3～1 .0 5σcon锚固 钢绞线：0→105％σcon（持荷2min）→σcon 超张拉：减少预应力筋的松弛应力损失。
2）张拉机具与预应力筋应在一条直线上；每隔3～4m放垫块，
防止预应力筋因自重而下垂，污染预应力筋。
3）预应力筋位置偏差：≯5mm，且≯构件截面短边的4%； 4）在张拉过程中发生断丝或钢丝滑脱，应予以更换。 5）台座两端应有防护设施。张拉时沿台座长度方向每隔4～5m
放一个防护架，张拉时严禁正对钢筋张拉的两端站立人员，也不准进入 台座，防止断筋回弹伤人。
预应力筋，再同时放张预压力较大区域的预应力筋。 3）如不能按上述规定放张时，应分阶段、对称、相互交错的放
张，以防止在放张过程中构件发生翘曲、裂纹及预应力筋断裂等 现象。
第29页，共69页。
（3）放张方法 配筋不多的中小型构件，钢丝可用砂轮锯或切断
机等方法放张。 配筋多的钢筋混凝土构件，钢丝应同时放张，放
4级加载（0.25, 0.50, 0.75及1.0），每级加载均应量测张拉伸长 值。
现浇箱梁施工PPT课件
--
17
1、横隔梁段验算截面各部位断面面积（CAD图直接量取） （1）一侧翼缘板面积S1＝0.66m2 （2）中板面积S2＝20.78m2 2、验算截面各部位每延米重 按图纸要求，梁体混凝土容重按2.6t/m3考虑（图纸没有 明确要求时，砼自重取25KN/m3） （1）一侧翼缘板每延米重 g翼缘板＝0.66m2×2.6 t/m3×1m＝1.72t （2）中板每延米重 g中板＝20.78m2×2.6 t/m3×1m＝54.03t
b、编束后的钢绞线绑扎成锥形。
c、在钢绞线切口30~50mm处用绑线捆扎。
d、编束的钢绞线每隔1.5米左右整体捆扎一次，捆扎扣向 里。
e、编束后的没根钢绞线编号，号码牌悬挂于钢绞线两端。
--
43
支架施工注意事项： 1、支架搭设前： 2、支架搭设过程中： 3、支架搭设完成后验收： 4、混凝土浇筑过程中看护：
计算技巧：
--
24
圆环的回转半径还可以利用此公式计算：
==15.78mm 杆件长细比：==158.2＜230 则立杆稳定系数查表得:=0.281
--
25
ห้องสมุดไป่ตู้
--
26
由上面支撑立杆轴向计算表得，最不利部位立杆承受力为25.46kN
验算结论：支架自由高度选择0.65m，按上述纵向、横向和步距 搭设碗扣架不满足要求。 注意：立杆稳定性验算不满足设计要求，可以将自由高度降低， 即在顶层增加横杆，只外露上托螺杆，且螺杆外露高度控制在 30cm。对比计算如下：
现浇箱施工
--
1
腹板
--
底板 翼缘板
2
伸缩 缝预 埋钢 筋
--
端横梁
3
焊点
人孔
预应力混凝土简支箱梁支架法现浇施工安全PPT课件
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
一、支架法施工概念 • 支架法是最常用的一种施工方法
，即在桥孔位置处安装满堂支架 或在支墩上拼装梁式结构,然后 立模就地浇筑混凝土梁的施工方 法。
3
满堂支架法施工现浇箱梁
4
墩梁式支架法施工现浇箱梁
得入内
36
• 第五、防止火灾发生
设置消防器材 模板和钢筋绑扎焊接时，加强消防检查 防火安全教育、安全检查
37
3、箱梁施工过程中原材 料质量保证、工序质量保 证，是保证桥梁运营安全 的关键。
38
• 事故案例：
• 1999年1月4日，重庆市綦江县虹桥突 然整体垮塌，死亡40人，轻重伤14人 。这座长约102米的中承式拱形桥，是 綦江县城主要的人行桥，建成还不足 三年。
目
录
一、支架法施工概念 二、支架法施工工艺特点 三、支架法施工工艺原理 四、工程概况及方案选定 五、支架法施工安全质量控制要点
1、支架的承载力和稳定性保证 2、施工过程中的人员安全控制 3、箱梁施工过程中原材料质量保证、工序质量 保证，是保证桥梁运营安全的关键
1
整体本内容 点击此处输入相关文本内容
31
2、施工过程中的人员安全 控制
32
第一、防止高处跌落 施工平台满铺脚手板、无探头板 栏杆、人梯、安全网齐全 临边或悬空作业戴好安全带
33
• 第二、防止触电事故
漏电保护器 电缆绝缘良好，特别是接头包扎不漏电 电工持证作业 电焊工戴绝缘手套作业 雨天作业，做好电气防雨工作 《施工现场临时用电安全技术规范》。
5
二、工艺特点

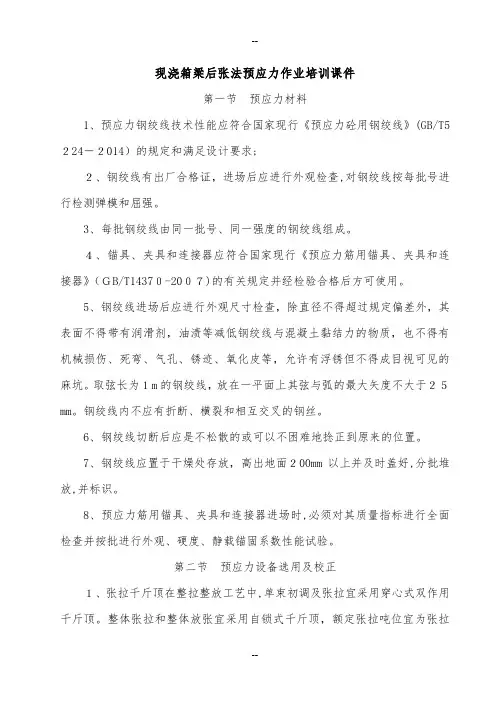

现浇箱梁预应力作业培训课件
现浇箱梁后张法预应力作业培训课件第一节预应力材料1、预应力钢绞线技术性能应符合国家现行《预应力砼用钢绞线》(GB/T5２24－２014）的规定和满足设计要求;２、钢绞线有出厂合格证，进场后应进行外观检查,对钢绞线按每批号进行检测弹模和屈强。
3、每批钢绞线由同一批号、同一强度的钢绞线组成。
４、锚具、夹具和连接器应符合国家现行《预应力筋用锚具、夹具和连接器》（ＧB/T1437０-20０７)的有关规定并经检验合格后方可使用。
5、钢绞线进场后应进行外观尺寸检查，除直径不得超过规定偏差外，其表面不得带有润滑剂，油渍等减低钢绞线与混凝土黏结力的物质，也不得有机械损伤、死弯、气孔、锈迹、氧化皮等，允许有浮锈但不得成目视可见的麻坑。
取弦长为１m的钢绞线，放在一平面上其弦与弧的最大矢度不大于２５mm。
钢绞线内不应有折断、横裂和相互交叉的钢丝。
6、钢绞线切断后应是不松散的或可以不困难地捻正到原来的位置。
7、钢绞线应置于干燥处存放，高出地面２00mm以上并及时盖好,分批堆放,并标识。
8、预应力筋用锚具、夹具和连接器进场时,必须对其质量指标进行全面检查并按批进行外观、硬度、静载锚固系数性能试验。
第二节预应力设备选用及校正１、张拉千斤顶在整拉整放工艺中,单束初调及张拉宜采用穿心式双作用千斤顶。
整体张拉和整体放张宜采用自锁式千斤顶，额定张拉吨位宜为张拉力的１.5倍,且不得少于１.２倍，张拉千斤顶前必须经过校正,校正系数不得大于1.０5。
校正有效期为一个月且不超过200次张拉作业，拆修更换配件的张拉千斤顶必须重新校正。
２、压力表应选用防震型，表面最大读数应为张拉力的1.5至2.0倍，精度不低于1．0级,校正期有效期为一周。
当用0.4级时,效正有效期可为一个月。
压力表发生故障后重新校正。
3、压力表应与张拉千斤顶配套使用。
预应力设备应建立台帐及卡片并定期检查。
4、油泵的邮箱容量宜为张拉千斤顶总输油量的1.5倍,额定油压数宜为使用油压数的1.4倍。
预应力混凝土工程施工技术PPT课件
预应力混凝土工程施工技 术ppt课件
• 预应力混凝土工程概述 • 预应力混凝土的施工材料 • 预应力混凝土的施工工艺 • 预应力混凝土的质量控制 • 预应力混凝土的工程案例 • 预应力混凝土的未来发展
01
预应力混凝土工程概述
预应力混凝土的定义与特点
总结词
预应力混凝土是一种通过施加预应力来提高混凝土构件承载 能力的混凝土。它具有高强度、高刚度、抗裂性好的特点。
安全性和稳定性。
建筑工程案例
总结词
高层建筑、大跨度结构、抗震性能要求 高
VS
详细描述
预应力混凝土在建筑工程中用于建造高层 建筑和具有大跨度结构的大型公共设施。 这些建筑对承载力、抗震性能和稳定性要 求极高，预应力混凝土能够提高结构的承 载力和刚度，增强建筑的抗震性能。
其他工程案例
总结词
特殊结构、大跨度空间、技术要求高
混凝土的养护
在浇筑完成后，对混凝土进行适当的养护，以保证其强度和耐久性。
预应力筋的锚固与切割
预应力筋的锚固
将预应力筋锚固在混凝土中，以保持预应力的持续作用 。
预应力筋的切割
在施工完成后，按照设计要求对预应力筋进行切割，确 保结构的安全性。
04
预应力混凝土的质量控制
材料质量控制
水泥
选用高强度等级、低水化热的水 泥，确保混凝土的抗压强度和耐
久性。
骨料
选用级配良好、质地坚硬的骨料， 控制骨料的含泥量和杂质含量，提 高混凝土的密实度和耐久性。
添加剂
选用高效减水剂、缓凝剂等添加剂， 改善混凝土的工作性能和耐久性。
施工过程质量控制
01
02
03
04
混凝土搅拌
严格控制混凝土的配合比，确 保混凝土搅拌均匀，无离析现
• 预应力混凝土工程概述 • 预应力混凝土的施工材料 • 预应力混凝土的施工工艺 • 预应力混凝土的质量控制 • 预应力混凝土的工程案例 • 预应力混凝土的未来发展
01
预应力混凝土工程概述
预应力混凝土的定义与特点
总结词
预应力混凝土是一种通过施加预应力来提高混凝土构件承载 能力的混凝土。它具有高强度、高刚度、抗裂性好的特点。
安全性和稳定性。
建筑工程案例
总结词
高层建筑、大跨度结构、抗震性能要求 高
VS
详细描述
预应力混凝土在建筑工程中用于建造高层 建筑和具有大跨度结构的大型公共设施。 这些建筑对承载力、抗震性能和稳定性要 求极高，预应力混凝土能够提高结构的承 载力和刚度，增强建筑的抗震性能。
其他工程案例
总结词
特殊结构、大跨度空间、技术要求高
混凝土的养护
在浇筑完成后，对混凝土进行适当的养护，以保证其强度和耐久性。
预应力筋的锚固与切割
预应力筋的锚固
将预应力筋锚固在混凝土中，以保持预应力的持续作用 。
预应力筋的切割
在施工完成后，按照设计要求对预应力筋进行切割，确 保结构的安全性。
04
预应力混凝土的质量控制
材料质量控制
水泥
选用高强度等级、低水化热的水 泥，确保混凝土的抗压强度和耐
久性。
骨料
选用级配良好、质地坚硬的骨料， 控制骨料的含泥量和杂质含量，提 高混凝土的密实度和耐久性。
添加剂
选用高效减水剂、缓凝剂等添加剂， 改善混凝土的工作性能和耐久性。
施工过程质量控制
01
02
03
04
混凝土搅拌
严格控制混凝土的配合比，确 保混凝土搅拌均匀，无离析现
预应力混凝土工程PPT课件
2020/4/17
8
第二节 先张法
槽式台座 生产吊车梁、屋架、箱梁等预应力混凝土构件时，由于张拉力和倾
覆力矩都较大，大多采用槽式台座。由于它具有通长的钢筋混凝土 压杆，可承受较大的张拉力和倾覆力矩，其上加砌砖墙，加盖后还 可进行蒸汽养护（见图4-8），为方便混凝土运输和蒸汽养护，槽 式台座多低于地面。为便于拆迁，台座的压杆亦可分段浇制。 设计槽式台座时，也应进行抗倾覆稳定性和强度验算。
单根粗钢筋预应力筋的制作，包括配料、对焊、冷拉等工序。
单根粗钢筋的下料长度 计算时要考虑锚具种类、对焊接头或镦粗头的压缩量、张拉伸长值、
冷拉的冷拉率和弹性回缩率、构件长度等因素。 螺丝端杆外露在构件孔道外的长度，根据垫板厚度、螺母高度和拉
伸机与螺丝端杆连接所需长度确定，一般为120～150mm。固定 端用帮条锚具和镦头锚具时，其长度视锚具尺寸而定。
抗倾覆验算的计算简图如图4-7所示，台座的抗倾覆稳定性按下式 计算：
K0 = M' /M
(4-1)
式中
K0 —— 台座的抗倾覆安全系数； M —— 由张拉力产生的倾覆力矩，
M=T·e
e —— 张拉力合力T的作用点到倾覆转动点0的力臂;
M'—— 抗倾覆力矩，如忽略土压力， 则 M’=G1l1+G2l2
在切断前，在切口两侧各50mm处，应用铅丝绑扎，以免钢绞线 松散。编束是将钢绞线理顺后，用铅丝每隔1.0m左右绑扎成束， 在穿筋时应注意防止扭结。 预应力筋的下料长度，主要与张拉设备和选用的锚具有关。一般为 孔道长度加上锚具与张拉设备的长度，并考虑100mm左右的预应 力筋在张拉设备端部外露长度。
2020/4/17
2
第四章 预应力混凝土工程
现浇箱梁施工技术ppt课件
现浇箱梁施工技术
15
门型梁式支架安装
（1）钢管立柱的安装 门型支架的立柱均采用Φ480×10mm热轧卷制钢管。在钢管立柱顶与横梁间 设一高800mm的砂箱，以便支架拆除；钢管立于钢筋砼条件基础之上，在立柱处 预埋700×700×10mm钢板，立柱安装时与立柱焊接连接。立柱上下钢板均需焊 接100×150mm三角形加筋板。为加强立柱的稳定性，立柱间用[14槽钢进行支撑 焊接连接支撑。
箱 梁 翼 缘 板 Φ 4 8 m m 立 杆 的 步 距 为 9 0 X 6 0 c m Φ 4 8 m m 的 满 堂 支 架
箱 梁 底 板 Φ 4 8 m m 立 杆 的 步 距 为 6 0 X 6 0 c m
I 4 0 b 工 字 钢 @ 6 0 c m 单 层 双 排 贝 雷 片
现浇箱梁施工技术
是 现浇箱梁施工技术
模板支架拆除
4
一、施工准备：
1.各种所需施工材料的检测，运到施工现场。 2.各种施工机械、设备的检测及就位。 3.技术人员安排到位，并熟悉工程概况和施工程序。
现浇箱梁施工技术
5
二、地基处理
现浇箱梁支架基础形式根据现有地形、地质条件分为五种：
城市既有道路路面
Байду номын сангаас
清表回填处理基础
藕塘和稻田清淤换填基础
现浇箱梁施工技术
9
门洞砼条形基础
跨越既有道路的现浇箱梁钢管支架基础采用 60cm*80cm的C30钢筋砼条形基础。
现浇箱梁施工技术
10
现浇箱梁门架墩条形基础断面图
现浇箱梁施工技术
11
现浇箱梁门架墩条形基础断面布置图
现浇箱梁施工技术
12
钢管桩基础
现浇箱梁支架基础位于河流上时，现浇箱梁基础采用 φ630×8mm钢管桩。
建筑施工预应力混凝土工程(共84张PPT)
2021.9
2021.9
2021.9
2、预应力筋制作
预应力钢筋制作：包括配料、对焊、冷拉等工艺过程。 下料长度计算
2）孔道留设方法
钢管抽芯法 胶管抽芯法
预埋管法
预埋金属波纹管 预埋塑料波纹管
2021.9
（1）钢管抽芯法
适用于留设直线孔道，钢管长度不宜超过15m 。
施工方法：
在需留设孔道处预埋钢管， 在混凝土浇筑、养护中定期慢 转钢管，以防粘结，待混凝土 初凝后，终凝前抽出钢管，形 成孔道。
2021.9
施工要点：
钢筋束锚具 预应力钢丝束锚具
2）对锚具的要求：
尺寸准确；
钢绞线锚具
有可靠的锚固能力不致产生预应力筋的滑移；
有足够刚度和强度；
部件的互换性好。
2021.9
① 单根钢筋锚具
张拉端：螺丝端杆锚具。 固定端：帮条锚具或墩头锚具。
2021.9
2021.9
2021.9
② 钢筋束锚具
钢筋束采用的锚具有：XM型、QM型、BS型和固定 端镦头锚具。 ① XM型：可锚固钢绞线束、钢丝束、单根预应力筋、
钢丝。 III. 钢质锥形锚具:用于锚固以锥锚式双作用千斤顶张拉的钢丝
束，适用于锚固6、12、18或24根直径5mm的钢丝束。
2021.9
2021.9
2021.9
2021.9
三、后张法的施工工艺
2021.9
2021.9
关键工序
1、孔道留设 1）目的：
构件中留设孔道主要为穿预应力钢筋(束)及张拉锚固后 灌浆用。
（1）钢管预埋前应除锈，刷油，保证平直，光滑，位置正 确。每根长度小于15米，以便于旋转、抽管。 （2）恰当掌握抽管时间 ：（早：坍孔；晚：抽管难，抽不出来）
2021.9
2021.9
2、预应力筋制作
预应力钢筋制作：包括配料、对焊、冷拉等工艺过程。 下料长度计算
2）孔道留设方法
钢管抽芯法 胶管抽芯法
预埋管法
预埋金属波纹管 预埋塑料波纹管
2021.9
（1）钢管抽芯法
适用于留设直线孔道，钢管长度不宜超过15m 。
施工方法：
在需留设孔道处预埋钢管， 在混凝土浇筑、养护中定期慢 转钢管，以防粘结，待混凝土 初凝后，终凝前抽出钢管，形 成孔道。
2021.9
施工要点：
钢筋束锚具 预应力钢丝束锚具
2）对锚具的要求：
尺寸准确；
钢绞线锚具
有可靠的锚固能力不致产生预应力筋的滑移；
有足够刚度和强度；
部件的互换性好。
2021.9
① 单根钢筋锚具
张拉端：螺丝端杆锚具。 固定端：帮条锚具或墩头锚具。
2021.9
2021.9
2021.9
② 钢筋束锚具
钢筋束采用的锚具有：XM型、QM型、BS型和固定 端镦头锚具。 ① XM型：可锚固钢绞线束、钢丝束、单根预应力筋、
钢丝。 III. 钢质锥形锚具:用于锚固以锥锚式双作用千斤顶张拉的钢丝
束，适用于锚固6、12、18或24根直径5mm的钢丝束。
2021.9
2021.9
2021.9
2021.9
三、后张法的施工工艺
2021.9
2021.9
关键工序
1、孔道留设 1）目的：
构件中留设孔道主要为穿预应力钢筋(束)及张拉锚固后 灌浆用。
（1）钢管预埋前应除锈，刷油，保证平直，光滑，位置正 确。每根长度小于15米，以便于旋转、抽管。 （2）恰当掌握抽管时间 ：（早：坍孔；晚：抽管难，抽不出来）
现浇箱梁施工培训课件
张拉、压浆、封锚
• 梁体混凝土强度达到设计规定的张拉强度和弹性 模量（以梁体同条件养生的试件为准）。设计未 规定时按施工规范的要求不低于设计强度的75%。
• 预应力筋张拉采用双控，即以张拉力控制为主， 以伸长值作为校核。实测伸长值与理论伸长值的 误差不得超过规范要求的±6%或设计要求。
• 张拉程序按技术规范的要求进行，一般为0 初 应力 σcon（控制应力） 持荷2min锚固。
• 压浆完成后，应将锚具周围冲洗干净并凿毛，设置钢筋网，浇筑封锚混 凝土。
油表读数、实际伸长 量的计算
1 由检定结果显示的回归方 程分别计算出初始应力 （一般为10% σcon）、20% σcon、100% σcon所对应的油 表读数。（如果千斤顶行 程小于钢绞线伸长量，则 还需计算出50% σcon所对应 的油表读数）。
注：对于曲线筋应将曲线段和 直线段从切点分开，分别计算 其伸长量，最后总伸长量由各 段累加得出。
预应力张拉
压浆及封锚
1 压浆时，每一工作班应 制取不小于3组尺寸为 40mm×40mm×160mm 的试件，标准养护48d， 进行抗压试验和抗折强 度试验，作为质量评定 的依据。
2 压浆完成后，应及时对 锚固端按设计要求进行 封闭保护或防腐处理， 需要封锚的锚具，应在 压浆完成后对梁端混凝 土凿毛并将其周围冲洗 干净，设置钢筋网浇筑 封锚混凝土。
全站仪或经纬仪：3处 水准仪：检查3---5处
尺量：没跨检查1—3个 断面
支架搭设
• 支架的总体构造和细部构造均应设置成几何不变体。
• 根据支架所承受的实际荷载选择立杆的间距和步距，并通 过计算确保支架的强度、刚度、稳定性满足要求。
• 立杆底部设置可调底座或固定底座，底层纵横向水平杆作 为扫地杆时，距离地面的高度应小于或等于350mm。立杆 上端包括可调螺杆伸出顶层水平杆的长度不应大于0.7m。
