如何配置现场临时用电漏电保护器
施工现场临时用电总配电箱的电器设置原则
建筑施工用电总配电箱
技术简要说明：
建筑施工临时用电总配电箱，由总隔离开关、分路隔离开关、分路漏电保护器、母线桥、小母线、出线接线端子板、接地端子板、工作零线端子板组成。
隔离开关为刀熔隔离开关，且具有明显可见分断点、能同时切断电源所有极，起隔离、短路、过载保护作用。
在各个支路上设漏电保护器，起漏电保护作用。
电源进线首先与总隔离开关的上端子连接，总隔离开关的下端与相应的母线桥相连。
各分路隔离开关的上端子与相应的母线桥相连，分路隔离开关的下端与各自分路漏电保护器的上端子相连，分路漏电保护器的下端子与各分路的出线接线端子板相连，应用本实用新型，当发生用电事故时能有效的切断各级故障，保障施工现场的用电安全。
建筑施工用电总配电箱的电器设置原则
1 当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
2 当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。
3 隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。
如采用分断时具有可见分断点的断路器，可不另设隔离开关。
4 熔断器应选用具有可靠灭弧分断功能的产品。
5 总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
临电配置标准
临时用电配置标准包括以下要求：1.临时用电应设置专用配电箱，并应设漏电保护器。
漏电动作电流应不大于30mA，漏电动作时间不大于0.1s。
2.配电箱内应设短路、过载和漏电保护装置。
3.配电箱应用冷轧钢板或阻燃绝缘材料制作，并应设进线开关、出现开关及箱门，并设明显的“严禁合闸，有人工作”的标志牌。
4.配电箱内的开关应分设电源端和接出端。
进线应设漏电保护器，下端接电源，上端接出线。
零线应通过漏电保护器，不得借壳体连通。
5.临时用电应采用三相五线制电缆线路，临时用电电缆线路必须采用五芯电缆。
6.电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
埋地电缆路径应设方位标志。
7.电缆类型应根据敷设方式、环境条件选择。
埋地电缆应选用铠装电缆。
当电缆在腐蚀环境中敷设时，应采用聚氯乙烯护套电缆或交联聚乙烯电缆。
8.电缆导体截面应根据芯线根数、导线的芯线截面和线路的工作制来选择。
9.在有爆炸危险场所内，严禁采用裸导线。
10.临时用电设施应与作业环境相适应，且不得跨越道路、消防通道和上空。
11.临时用电设施应与作业人员保持安全距离，且不宜小于1m。
12.在潮湿场所内，临时用电设施的绝缘等级应符合现行国家标准《低压电器施工及验收规范》GB 50254的规定。
13.临时用电设施应设置保护接地，且保护接地装置的接地电阻值不应大于4Ω。
14.在移动式电动工具和手持式电动工具的控制电源、操作手柄和外壳等可能造成触电危险的部位均应有保护绝缘或隔离措施。
15.临时用电设施应有完整的保护装置，且保护装置应灵敏可靠。
16.在易燃易爆场所内，临时用电设施应采用防爆电器，且防爆等级应与场所内可燃气体、液体的性质相适应。
17.在低温和高温场所内，临时用电设施应根据环境条件选用相应的电器设备及器材。
18.在腐蚀性介质场所内，临时用电设施应采用耐腐蚀的绝缘导线或无护套绝缘导线。
当采用无护套绝缘导线时，应穿入密封管加以保护。
施工现场临时用电配电箱系统的配置
施工现场临时用电配电箱系统的配置施工现场临时用电配电箱系统的配置总配电箱、分配电箱、开关箱必须要有重复接地；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s；现场总配电箱、分配电箱应配锁并由专人负责；施工现场使用三相五线制；配电方式；三级配电，两级保护；三级配电；总配电箱、分配电箱、开关箱；两级保护；（1）开关箱的保护。
漏电保护动作电流不大于30mA，动作时间不大于0.1s.（2）总配电箱的保护。
漏电保护动作时间大于30mA，动作时间大于0.1s.分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。
箱内必须分设N线端子板和PE线端子板；TN-S供电系统的特点如下。
它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S 供电系统，1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
2）工作零线只用作单相照明、单相负载回路中。
3）专用保护线PE不许断线，专用PE线是黄绿双色4）工作零线不得与重复接地线连接，而PE线与重复接地相连接，与漏电保护器不得相连接，所以TN-S系统供电上必须安装漏电保护器。
5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
什么是三相五线制-------在三相五线制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电接线方式称为三相五线制供电方式。
三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿色。
这种供电系统称为TN—s方式开关箱、移动箱重点要求开关箱不宜上锁。
建筑施工现场用电设备的漏电保护技术（三篇）
建筑施工现场用电设备的漏电保护技术建筑施工现场是一个高风险的作业环境，由于施工现场涉及到各种用电设备的使用，存在漏电等安全隐患。
为了确保施工人员的安全和设备的正常运行，施工现场用电设备必须配备漏电保护技术。
本文将详细介绍建筑施工现场用电设备的漏电保护技术。
一、漏电保护器的原理漏电保护器是一种通过监测电流差值来检测漏电情况的保护装置。
一般来说，漏电保护器可以分为两种类型：电流式漏电保护器（RCD）和电压式漏电保护器。
电流式漏电保护器是通过监测进线电流和回线电流的差值来检测是否有漏电现象。
当差值超过设定值时，漏电保护器会自动切断电源，以避免电击事故的发生。
电压式漏电保护器则是通过监测接地电阻和漏电电流的关系来检测漏电情况。
二、漏电保护技术的应用1. 施工现场用电箱的漏电保护施工现场的用电设备需要在用电箱内接入电源。
为了保证用电设备的安全使用，电箱应该配备漏电保护器。
一般来说，施工现场用电箱的漏电保护器应该具备以下特点：（1）灵敏性高：漏电保护器应该能够快速地检测到漏电现象，并迅速切断电源，以保障施工人员的安全。
（2）防护性能好：漏电保护器应该能够防护人员对带电设备的直接接触，同时还可以减少触电事故对设备的损坏。
（3）可靠性强：漏电保护器应该具备较高的可靠性，能够长时间稳定地工作，确保施工现场用电设备的正常运行。
2. 施工现场移动式电源的漏电保护在建筑施工现场，有时需要使用移动式电源供电。
为了保证移动式电源的安全使用，也需要配备漏电保护器。
移动式电源的漏电保护器可以依据实际使用情况选择不同的型号和规格，以满足不同的电流需求。
3. 施工现场暂时性用电设备的漏电保护在施工现场，常常需要使用一些暂时性的用电设备，如电动工具、照明设备等。
为了确保这些暂时性用电设备的安全使用，也需要配备漏电保护器。
这些漏电保护器通常较小巧，便于携带和安装使用。
4. 施工现场地面的漏电保护在施工现场，地面是非常容易出现漏电现象的地方，因为施工过程中可能存在水污泥等导电介质。
建筑施工现场用电设备的漏电保护
建筑施工现场用电设备的漏电保护建筑施工现场是一个电流密集的地方，会使用大量的电力设备和工具。
由于施工现场的环境复杂，存在各种安全隐患，所以必须采取有效的措施来保护施工人员的生命安全。
其中之一就是漏电保护。
漏电保护器是一种用来检测漏电的设备，能够在检测到漏电时迅速切断电源，以避免触电事故的发生。
在建筑施工现场使用电力设备时，由于设备老化、维护不当等原因，容易出现漏电现象，这对施工人员的生命安全构成了潜在威胁。
施工现场用电设备的漏电保护主要包括两个方面：一是针对固定设备的漏电保护，二是针对移动设备的漏电保护。
1. 针对固定设备的漏电保护固定设备一般指在施工现场长期安装使用的设备，如施工电缆、电动机、照明设备等。
为了保证施工现场的用电安全，需要采取以下措施：(1) 安装漏电保护器：对于固定设备，应该在配电箱中安装漏电保护器，以保护整个电路的安全。
漏电保护器应符合相关标准，并经常进行测试和维护，确保其正常工作。
(2) 定期检查设备绝缘性能：定期对固定设备的绝缘性能进行检查，预防绝缘老化和漏电现象的发生。
检查时可以使用专业的绝缘电阻测试仪进行测试，将测试结果记录并及时处理异常情况。
(3) 加强防护措施：对于有可能暴露在风雨环境中的设备，如电動工具、电缆等，应采取防水、防潮等措施，保证其正常运行，并减少因湿气等原因引起的漏电情况。
2. 针对移动设备的漏电保护移动设备是指在施工现场随时可以移动的设备，如便携式电动工具、扩音器、电动吊车等。
这些设备使用方便，但也带来了一定的安全隐患。
为了保证施工人员在使用这些设备时的安全，需要采取以下措施：(1) 使用漏电保护插座：对于移动设备，应使用带有漏电保护功能的插座，以保证电路的安全。
插座应定期进行检查和测试，确保其正常工作。
(2) 定期维护设备：移动设备常常暴露在恶劣的环境中，容易出现故障。
施工人员应定期检查和维护设备，如更换老化的电线、检查电机的绝缘性能等。
(3) 加强施工人员的安全意识：施工人员应接受安全培训，了解电气安全知识，掌握正确的使用方法和应急处理措施。

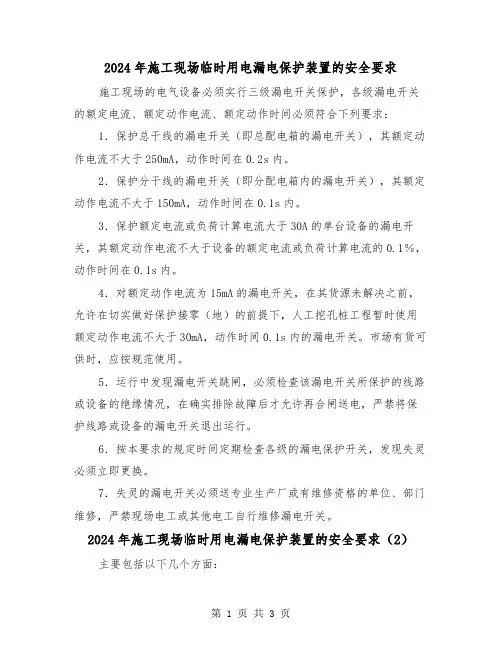

2024年施工现场临时用电漏电保护装置的安全要求（2篇）
2024年施工现场临时用电漏电保护装置的安全要求施工现场的电气设备必须实行三级漏电开关保护，各级漏电开关的额定电流、额定动作电流、额定动作时间必须符合下列要求：1．保护总干线的漏电开关（即总配电箱的漏电开关），其额定动作电流不大于250mA，动作时间在0.2s内。
2．保护分干线的漏电开关（即分配电箱内的漏电开关），其额定动作电流不大于150mA，动作时间在0.1s内。
3．保护额定电流或负荷计算电流大于30A的单台设备的漏电开关，其额定动作电流不大于设备的额定电流或负荷计算电流的0.1％，动作时间在0.1s内。
4．对额定动作电流为15mA的漏电开关，在其货源未解决之前，允许在切实做好保护接零（地）的前提下，人工挖孔桩工程暂时使用额定动作电流不大于30mA，动作时间0.1s内的漏电开关。
市场有货可供时，应按规范使用。
5．运行中发现漏电开关跳闸，必须检查该漏电开关所保护的线路或设备的绝缘情况，在确实排除故障后才允许再合闸送电，严禁将保护线路或设备的漏电开关退出运行。
6．按本要求的规定时间定期检查各级的漏电保护开关，发现失灵必须立即更换。
7．失灵的漏电开关必须送专业生产厂或有维修资格的单位、部门维修，严禁现场电工或其他电工自行维修漏电开关。
2024年施工现场临时用电漏电保护装置的安全要求（2）主要包括以下几个方面：1. 电源接地安全要求：(1) 临时用电设备的接地电源必须可靠接地，接地电阻应符合国家标准要求。
(2) 临时用电设备的接地线材质应符合国家标准，不能使用容易断裂或腐蚀的材料。
2. 临时用电设备及线路布置要求：(1) 临时用电设备应采用防水、防尘等防护措施，并符合国家标准。
(2) 临时用电线路应远离易燃易爆物品，避免与其他设备或物体发生重压、碰撞等情况。
(3) 临时用电设备和线路应定期检查，发现问题及时修复或更换。
3. 电气设备选择要求：(1) 临时用电设备应选用具有漏电保护功能的设备，并符合国家标准。
施工现场临时用电安全技术规范之漏电保护装置的使用与检测要求
施工现场临时用电安全技术规范之漏电保护装置的使用与检测要求施工现场临时用电的安全问题一直备受关注。
为了保障工作人员的生命财产安全，规范施工现场临时用电的安全管理非常重要。
漏电保护装置作为电气安全的重要设备之一，在施工现场临时用电中起着至关重要的作用。
本文将就施工现场临时用电安全技术规范之漏电保护装置的使用与检测要求进行探讨。
一、漏电保护装置的基本原理漏电保护装置是用于检测和防止漏电故障的电器设备。
其基本原理是通过监测电流的差异来检测是否存在漏电现象。
当电路中存在漏电时，漏电保护装置可以迅速切断电源，以防止漏电引发的安全事故。
二、漏电保护装置的使用要求1. 漏电保护装置的选择应根据施工现场临时用电设备的额定电流和用电负载来确定。
高可靠性、快速动作和准确的动作电流设定是选择漏电保护装置的重要考虑因素。
2. 漏电保护装置应具备自检功能，能够自动定期进行自检，确保其正常工作状态。
自检功能应包括漏电动作试验、保护零线接头是否松动等项目。
3. 漏电保护装置应采用分体式结构，漏电保护装置本体应与电源输入线路隔离，以保证其正常运行，并提高系统的安全性。
4. 漏电保护装置应安装在用电设备的电源箱或用电设备近旁，并设有明显的标示，方便使用人员操作和维护。
5. 漏电保护装置应有可靠的断电保护功能，一旦发生漏电事故，能迅速切断电源，避免人身和财产损失。
三、漏电保护装置的检测要求1. 漏电保护装置应定期进行检测，检测周期一般不超过半年。
检测应包括漏电动作试验、动作时间检测等项目，以确保漏电保护装置的正常工作。
2. 漏电保护装置的动作电流应根据施工现场临时用电的需要进行设定，但一般不得大于1000mA。
动作电流的选择应满足工作人员的安全要求，既要能够及时切断电源，又要避免误动作。
3. 检测人员应具备相应的专业知识和操作能力，定期对漏电保护装置进行全面检查和测试，确保其正常工作。
4. 漏电保护装置的检测报告应详细记录装置的型号、编号、动作电流、动作时间等重要参数，以及漏电保护装置的工作状态。
建筑施工现场临时用电漏电保护器的使用
建筑施工现场临时用电漏电保护器的使用经济的发展，促进建筑工程项目逐渐增多。
对于建筑方面的要求也愈加严格，在施工前期的临时用电安装阶段时，就要完成对建筑电气安装和土建施工的配合工作，以提高自身的预控能力，特别是建筑施工现场的用电设备漏电保护器的使用方面，技术人员必须及早的制定出相关方案，以促进在实际操作中可能出现的问题能够及时得到解决，保证施工现场的用电设备漏电保护器的使用能够万无一失。
本文就建筑施工现场临时用电漏电保护器的使用展开探讨。
标签：建筑施工现场;用电设备;漏电保护引言随着我国建设行业的蓬勃发展和工程施工管理技术的不断创新，建筑行业的生产方式，从粗放式、碎片化的管理模式逐步向集成化、精细化的管理模式进行转变，工程施工现场管理趋于规范化、标准化。
建筑施工临时用电管理是工程施工现场管理的重要组成部分，做好建筑施工临时用电管理，关乎现场安全管理、成本管理、文明施工管理的成败。
电气工程师要做好临时用电工程的策划、方案、实施、验收、监督检查工作，使施工现场临时用电系统达到安全高效运行目的，管理过程中常见问题的预防极其重要。
1当前建筑施工临时用电管理工作中的问题1.1临时用电施工方案缺乏合理性当前大多数企业在建筑施工中，并未针对临时用电施工作业制定可行的方案，导致建筑施工临时用电管理工作无据可依。
也有部分企业虽然制订了临时用电施工规划，却并未结合施工现场具体情况，没有细化线路敷设与设备安装流程，未曾对施工现场用电施工安全管理工作制定统一规划。
其次，部分施工企业没有细分电气工程组装作业中所使用的电气设备种类，施工流程极为混乱，对于电气工程组装中所用的插座和电线，很多施工人员都是随意接头，这样很容易引发火灾与漏电事故，严重影响施工现场安全质量。
1.2现场设备线路投入不足，初始配置不合理、不规范临时用电设施投入不足，是施工现场管理比较常见的问题，依据《施工现场临时用电安全技术规范》JGJ46-2005的要求，施工现场施工用电配置必须遵循三级配置要求。
施工临时用电的漏电保护(修改版)
施工临时用电的漏电保护根据《施工现场临时用电安全技术规范》JGJ46-2005（以下简称规范）的规定，施工现场临时用电必须设置二级漏电保护，即总保护和未级保护。
无论作为监理单位或者施工单位，了解漏电保护器的有关知识，对于编制、审核临时用电组织设计，临时用电工程的施工、检查、验收都有必要。
克希霍夫第一定理提出：流入电路任一节点的电流的矢量和等于流出该节点的电流的矢量和，即→→ΔI入=ΔI出一台配变，一只配电箱，一台用电设备均可视为一个节点。
在理想的三相四线配电网络中，三相电流是平衡的，其大小相等，方向在空间位置上相隔120°，如图1：A AI A I ADI DI B O I B OI C I CB C B C图1 图2用几何的方法及矢量合成的原理，或者通过数学计算，都可以证明三相电流的矢量和为零，如图2：→→→→ΔI ABC=ΔI A＋ΔI B＋ΔI C =0 (证明从略)这时中性点O的对地电压为零，中性线N上不存在电流，因此不形成电压。
而当线路、设备存在漏电或人体触电时，漏电电流或触电电流经其它途径如接地、接零体或人体入地，相线上电流的大小，相位均发生了变化，破坏了这一平衡，ΔI入≠ΔI出。
漏电保护器正是利用这一原理，通过检测到的因漏电引起的不平衡电流的大小、性质，经比较、判别，进而按设定的要求采取相应的保护动作，保护人身及设备的安全。
但事实上，这种理想的配电网络是不存在的。
因为三相负载不可能绝对平衡，线路、设备不可能绝对绝缘，总存在着一定的不平衡电流和泄漏电流。
这在一定程度上是允许的，对人及设备均不构成危险，并在保护器的额定不动作电流范围内。
只有当上述各种原因使漏电电流达到危及人和设备安全的程度，达到或超过保护器的额定漏电动作电流时，保护器在规定的时限（额定漏电动作时间）内动作，迅速切断电源，起到了保护作用。
因此，额定漏电动作电流和额定漏电动作时间是漏电保护器的最重要的两个技术参数，在铭牌上额定漏电动作电流用IΔn表示，额定漏电动作时间直接用文字表示，选择、使用上要注意。
建筑施工现场用电设备的漏电保护技术
建筑施工现场用电设备的漏电保护技术建筑施工现场用电设备的漏电保护技术在施工安全中起到了至关重要的作用，它可以有效地防止电气火灾、电气事故的发生，保障施工工作人员的安全。
本文将简要介绍建筑施工现场用电设备的漏电保护技术。
1、漏电保护器的原理和作用漏电保护器是施工现场用电设备的重要保护装置，它主要的作用是监测电路中是否存在漏电现象，在发现漏电后，会及时切断电路，以保障人身和设备的安全。
漏电保护器的工作原理是，通过感应器探测电路中漏电电流的变化，当漏电电流超过设定值时，漏电保护器会切断电路，避免漏电造成的危害。
2、漏电保护器的选型在进行漏电保护器选型时，需要考虑电路的额定电压、额定电流、额定频率等参数，以及容忍的漏电电流值。
一般来说，漏电保护器的额定漏电电流应该小于电路额定电流的三分之一。
此外，还需要考虑漏电保护器的触发时间和保护动作是否可靠等问题。
3、漏电保护器的安装和使用在进行漏电保护器的安装时，应该先对电路进行彻底绝缘，避免地线或零线与其他线路或金属部件短路。
漏电保护器应该安装在电源开关前面，即电源线与漏电保护器之间，这样可以有效地保护人身和设备的安全。
在使用漏电保护器时，需要定期检查保护装置是否正常工作，及时处理故障问题。
4、漏电保护技术的前景建筑施工现场是一个人员密集、高风险的环境，漏电保护技术的应用可以起到非常有效的保护作用。
随着互联网、大数据和智能化技术的发展，漏电保护技术也将得到快速的发展，为建筑施工过程的安全保障提供更加全面、高效的保障手段。
综上所述，建筑施工现场用电设备的漏电保护技术是施工安全不可或缺的一部分，它能够有效地预防电气事故的发生，保障施工工作人员的安全。
现代漏电保护技术的不断发展，为建筑施工过程带来了更加完善、先进的保障手段，有望在未来的发展中发挥更加重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何配置现场临时用电漏电保护器
漏电保护器是一种电流动作型漏电保护设备，它适用于电源变压器中
性点接地系统（ＴＴ和ＴＮ系统），也适用于对地电容较大的某些中性点
不接地的ＩＴ系统（对相－相触电不适用）。《施工现场临时用电安全技
术规范》（JGJ46-88）中规定施工现场临时用电必须安装漏电保护装置，
2003年北京市建委制定实施的《北京市建设工程施工现场安全防护标准》
第九章临时用电安全防护部分里又提出了现场各级配电线路逐级使用漏电
保护器的要求，所以正确配置漏电保护器对安全用电起到了关键的作用。
但目前施工现场安装的漏电保护器由于配置不合理，经常出现末级漏电不
动作而上一级漏电动作的现象，使漏电故障难以发现排除，严重的会影响
到施工进度，有的施工单位为此甚至拆除了漏电保护装置，给施工安全带
来了危险隐患。本文结合我区****工程就如何选择合理逐级配置漏电保护
器进行进一步的探讨。
****工程是我单位在2003年《北京市建设工程施工现场安全防护标准》
实施后承接的工程，为了达到“标准”对现场临时用电规定的新的要求，
该项目采用了三级配电三级漏电保护供电。
一、漏电动作电流的配置与选择
该项目使用的漏电保护器均为北京市新兴盛电气开关厂生产的产品，
它的漏电动作电流规格有15mA、30mA、50mA、75mA、100mA、200mA、400mA，
采取逐级安装漏电保护器就必须合选择相应灵敏度，以避免误动作的发生。
1、三级（末级）漏电开关漏电动作电流的配置与选择
国家标准《漏电电流动作保护器（剩余电流动作保护器）》（GB6829-86）
要求：末级开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额
定漏电动作时间应小于0.1s。《施工现场临时用电安全技术规范》
（JGJ46-88）第7.2.9条还规定：使用于潮湿和有腐蚀介质场院所的漏电
保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定动作
时间应小于0.1s。因此，三级（末级）漏电动作电流的选择必须按标准要
求选择。
2、二级（中级）漏电开关漏电动作电流的配置与选择
《施工现场临时用电安全技术规范》（JGJ46-88）第702.10条规定：
两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，
使之具有分级分段保护的功能。所以中级漏电开关漏电动作电流的配置与
选择应考虑以下几个因素：
（1）、末级和二级（中级）漏电保护装置之间的线路存在正常泄漏电
流，因此二级（中级）漏电保护装置的额定漏电动作电流，必须大于下级
漏电保护装置的额定漏电动作电流与上述正常线路的泄漏电流之和。
（2）、二级（中级）漏电开关漏电不动作电流的值应大于末级漏电动
作电流的额定值（一般漏电保护开关漏电不动作电流IΔn0与漏电动作电
流IΔn的关系为IΔn0=IΔn/2）。这样才能保证电气施工机具出现漏电
事故，末级漏电保护装置首先动作。
漏电保护装置的产品额定值大于30mA规格的逐级有50、75、100、200mA
等等，按灵敏性、可靠性要求，二级（中级）漏电保护装置的额定漏电动
作电流宜选为不大于100mA规格，联合办公楼工程二级（中级）漏电开关
的漏电动作电流选择的75mA。它的漏电不动作电流IΔn0是37.5mA，与末
级的30mA之间的有一段缓冲区，允许存在线路正常泄漏电流，从而保证了
选择性，即：末级负荷出现漏电电流在30mA以下时，末级漏电保护装置动
作切断电源，二级（中级）装置不动作，因而不扩大断电范围。
3、一级（首级）漏电开关漏电动作电流的配置与选择
根据上面的选择规则，一级（首级）漏电保护装置的额定漏电动作电
流宜选为不大于200mA规格，联合办公楼工程一级（首级）漏电开关的漏
电动作电流选择的200mA（仅限上图此种漏电开关安装配置方法，它的漏
电不动作电流IΔn0是100mA）。
二、额定漏电动作时间的选择
1、末级（3级）漏电保护装置的额定漏电动作时间
按照《施工现场临时用电安全技术规范》（JGJ46-88）的规定，末级
漏电保护装置的额定漏电动作时间应小于0.1s。
2、二级和首级漏电保护装置的额定漏电动作时间
日前在二级和首级漏电保护装置的额定漏电动作时间上说法不一，有
的施工现场漏电保护装置的额定漏电动作时间均按小于0.1s配置,这样的
后果就是容易发生漏电误动作。联合办公楼工程在选择漏电保护装置的额
定漏电动作时间充分考虑了漏电开关动作的时间问题，使这一现象从根本
上得以解决。
（1）、第二级和首级漏电为间接漏电保护装置，因此，要选用延时型
漏电保护装置（其漏电动作时间有下面几个等级：0.2、0.4、0.8、1、1.5、
2s）。
（2）、第二级漏电装置漏电不动作时间tΔn0应与第三级（末级）漏
电动作时间相匹配（通常tΔn0=tΔn/2）。
（3）、首级漏电装置由于是按分路设置，漏电动作电流已经与下一级
漏电装置有缓冲区，故在漏电动作时间上不再调节，保持与中级漏电装置
同样的漏电动作时间（仅限上图此种漏电开关安装配置方法）。
因此，第二级和首级漏电装置的漏电动作时间均按0.2s设置。
三、结论
综上所述，选择漏电保护装置的参数时，宜选用下表所示：
施工现场临时用电由于其临时性，多变性和操作人员对电气设备不熟
悉，极易发生触电事故，因此现场临时用电系统的安全指标是我们关注的
焦点。需要指出的是，无论采取何种保护方式都绝不是绝对安全的。对现
场施工用电必须严格管理定期维修，专业电气维修人员须定期检查各级漏
电保护器动作是否可靠，检查线路及设备绝缘层是否老化，以及接地体接
地线的连接是否良好；同时，要加强有关临时用电知识的教育和普及，杜
绝非专业人员进行安装、维修、拆除电气工程。只有这样才能使人身损害
的几率减至最小。
