常用材料离子渗氮
渗氮及氮化处理

渗氮及氮化处理渗氮渗氮,是在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。
常见有液体渗氮、气体渗氮、离子渗氮。
传统的气体渗氮是把工件放入密封容器中,通以流动的氨气并加热,保温较长时间后,氨气热分解产生活性氮原子,不断吸附到工件表面,并扩散渗入工件表层内,从而改变表层的化学成分和组织,获得优良的表面性能。
如果在渗氮过程中同时渗入碳以促进氮的扩散,则称为氮碳共渗。
常用的是气体渗氮和离子渗氮。
原理应用渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁,一方面与钢中的合金元素结合形成各种合金氮化物,特别是氮化铝、氮化铬。
这些氮化物具有很高的硬度、热稳定性和很高的弥散度,因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力,并降低缺口敏感性。
与渗碳工艺相比,渗氮温度比较低,因而畸变小,但由于心部硬度较低,渗层也较浅,一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求,或有一定耐热、耐腐蚀要求的机器零件,以及各种切削刀具、冷作和热作模具等。
渗氮有多种方法,常用的是气体渗氮和离子渗氮。
钢铁渗氮的研究始于20世纪初,20年代以后获得工业应用。
最初的气体渗氮,仅限于含铬、铝的钢,后来才扩大到其他钢种。
从70年代开始,渗氮从理论到工艺都得到迅速发展并日趋完善,适用的材料和工件也日益扩大,成为重要的化学热处理工艺之一。
气体渗氮一般以提高金属的耐磨性为主要目的,因此需要获得高的表面硬度。
它适用于38CrMoAl等渗氮钢。
渗氮后工件表面硬度可达HV850~1200。
渗氮温度低,工件畸变小,可用于精度要求高、又有耐磨要求的零件,如镗床镗杆和主轴、磨床主轴、气缸套筒等。
但由于渗氮层较薄,不适于承受重载的耐磨零件。
气体参氮可采用一般渗氮法(即等温渗氮)或多段(二段、三段)渗氮法。
前者是在整个渗氮过程中渗氮温度和氨气分解率保持不变。
温度一般在480~520℃之间,氨气分解率为15~30%,保温时间近80小时。
热成形工具的离子渗氮和气体渗氮

n i t r o c a r b u r i s i n g .P l a s ma n i t r i d i n g i s o n l y r a r e l y u s e d .B u t t h e p l a s ma t r e a t me n t h a s s o me a d v a n t a g e s o v e r g a s e o u s
! 舍 :舍 :舍 : 个 : 舍 : 舍 : 舍 :
译 文选 粹
: 、 0 / : \ : / ; / : / : / :
热成 形工具 的离子 渗氮 和气体渗氮
S .Ho i a ,H.Kl t i mp e r — We s t k a mp.F .Ho f ma n n。 H. . W .Z o c h
Abs t r ac t:To o l s f o r h o t ma s s i v e or f mi n g a r e e x p o s e d t o c o mp l e x l o a d s .I n o r d e r t o r e s i s t t h e h i g h l o a d s,t he s u fa r c e s o f t h e t o o l s a r e n i t r i d e d. As a n a l t e r n a t i v e t o g a s e o us n i t r i d i n g t h e t o o l s a r e a l s o t r e a t e d b y s a l t ba t h
A Ao mp a r i s o n o f Pl a s ma a nd Ga s e o u s Ni t r i d i n g f o r To o l s
离子渗氮常见缺陷

装炉不当,温度不均;气体流速过大;狭缝小孔没屏蔽造成局部过热。
正确装炉,设辅助阴、阳极调节压力,采用分解氨气以改善温度均匀性。屏蔽狭缝小孔。
局部软点、软区
屏蔽物或零件上带有非铁物质如锡、铜、锌、水玻璃、塑料等溅射在渗氮面上造成;零件氧化皮未清除干净。
不允许零件和屏蔽物上有非铁物质,渗氮面上不允许有氧化皮。
变形超差
渗氮前未很好的消除应力,温度不均,升温速度过快,零件结构不合理,防渗不对称。
渗氮前彻底消除应力,调整温度均匀性,严格控制升温速率,改进设计注意对称屏蔽。
显微组织出现网状或鱼骨状氮化物
温度过高,氮势过高。表面脱碳层未加工掉。
控制温度和氮势,零件不允许有尖角。增加预先热处理后的切削留量。
不锈钢渗不上氮,或渗层极浅,不均匀。
表面发亮
由于温度过低,时间短造成渗氮不足。
准确测温,记时。
表面发蓝
炉子漏气,气氛含水量过高造成氧化。
检查漏气原因,增设干燥罐。
表面发黑
炉内含氧量过高,零件油污过多。
检查漏气原因,增设干燥管,注意清洗零件。
硬度低
温度过高、跑温;温度过低,时间短,渗层太薄;真空度低,漏气造成氧化;氮气不足,材料错。
严格控制工艺,检查漏气原因,供气适当,改正材料。
炉内含氧量过高,造成氧化;氮势过低、温度过低。
检查漏气,增设干燥管;适当提高气氛或延长渗氮时间,提高渗氮温度,增设铁质附加阴极。
离子渗氮常见缺陷
由于离子渗氮在加热方式上的独特性及测温方法上尚不够完善,容易造成质量控制不稳定。了解学习离子渗氮常见缺陷及解决方法对处理生产中的遇到的问题至关重要。源自离子渗氮常见的缺陷及解决方法:
缺陷
产生原因
离子氮化硬度和深度

离子氮化硬度和深度离子渗氮作为强化金属表面的一种利用辉光放电现象,将含氮气体电离后产生的氮离子轰击零件表面加热并进行氮化,获得表面渗氮层的离子化学热处理工艺,广泛适用于铸铁、碳钢、合金钢、不锈钢及钛合金等。
零件经离子渗氮处理后,可显著提高材料表面的硬度,使其具有高的耐磨性、疲劳强度,抗蚀能力及抗烧伤性等。
如果氧化是在氮化结束后停炉过程中产生的,则仅影响外观质量,对渗层硬度、深度无影响。
1.离子氮化工艺技术的内涵及原理离子氮化是为了提高工件表面耐磨性、耐疲劳性、耐蚀性及耐高温等性能,利用等离子辉光放电在离子氮化设备内制备氮化层的一种工艺方法。
离子氮化分三个阶段,第一阶段活性氮原子产生,第二阶段活性氮原子从介质中迁移到工件表面,第三阶段氮原子从工件表面转移到芯部。
其中第一阶段电离和第三阶段扩散机制比较清楚,第二阶段活性氮原子如何从介质中迁移到工件表面的机理尚存争议,普遍认可的是“溅射-沉积”理论。
具体原理为:高能离子轰击工件表面,铁原子脱离基体飞溅出来和空间中的活性氮原子反应形成渗氮铁,渗氮铁分子凝聚后再沉积到工件表面。
渗氮铁在一定的渗氮温度下分解成含氮量更低的氮铁化合物,释放出氮原子,渗氮铁不断形成为一定厚度的渗氮层。
2.离子氮化工艺技术的发展历史(1)1932年德国人B.Berghaus发明。
3.离子氮化工艺技术的优点(1)工件涂层可根据预期性能要求通过调节氮、氢及其他(如碳、氧、硫等)气氛的比例调整实现相组成调节。
(2)制备涂层时间是普通渗氮的三分之一到五分之一,效率高。
(3)制备过程十分清洁而无需防止公害,无需额外加热和检测设备,能够获得均匀的温度分布,能源消耗是气体渗氮的40~70%,节能环保;耗气量极少(仅为气体渗氮的百分之几),可大大减少离子氮化的常见缺陷;适用的材质和温度范围广泛。
(4)工件制备完涂层后可获得无氧化的加工表面,表面光洁度高,变形量小。
4.离子氮化工艺技术的难点(1)空心阴极效应限制了在带小孔、间隙和沟槽零件中的应用(2)边角效应导致导致工件边角部位硬度和其余部位不一致(3)不同结构工件混装时温度的控制和测量存在困难(4)零件表面产生弧光放电(打弧)造成等离子不稳定或高洁净工件表面损伤5.离子氮化工艺技术应用常见问题(1)硬度低。

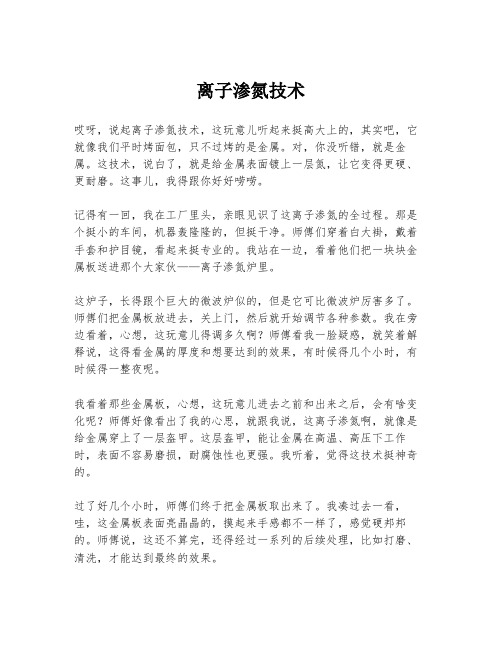

离子渗氮技术

离子渗氮技术哎呀,说起离子渗氮技术,这玩意儿听起来挺高大上的,其实吧,它就像我们平时烤面包,只不过烤的是金属。
对,你没听错,就是金属。
这技术,说白了,就是给金属表面镀上一层氮,让它变得更硬、更耐磨。
这事儿,我得跟你好好唠唠。
记得有一回,我在工厂里头,亲眼见识了这离子渗氮的全过程。
那是个挺小的车间,机器轰隆隆的,但挺干净。
师傅们穿着白大褂,戴着手套和护目镜,看起来挺专业的。
我站在一边,看着他们把一块块金属板送进那个大家伙——离子渗氮炉里。
这炉子,长得跟个巨大的微波炉似的,但是它可比微波炉厉害多了。
师傅们把金属板放进去,关上门,然后就开始调节各种参数。
我在旁边看着,心想,这玩意儿得调多久啊?师傅看我一脸疑惑,就笑着解释说,这得看金属的厚度和想要达到的效果,有时候得几个小时,有时候得一整夜呢。
我看着那些金属板,心想,这玩意儿进去之前和出来之后,会有啥变化呢?师傅好像看出了我的心思,就跟我说,这离子渗氮啊,就像是给金属穿上了一层盔甲。
这层盔甲,能让金属在高温、高压下工作时,表面不容易磨损,耐腐蚀性也更强。
我听着,觉得这技术挺神奇的。
过了好几个小时,师傅们终于把金属板取出来了。
我凑过去一看,哇,这金属板表面亮晶晶的,摸起来手感都不一样了,感觉硬邦邦的。
师傅说,这还不算完,还得经过一系列的后续处理,比如打磨、清洗,才能达到最终的效果。
我看着那些经过离子渗氮处理的金属板,心想,这技术虽然听起来复杂,但其实就跟我们日常生活中的一些小事情一样,都是为了让我们的生活变得更好。
就像烤面包,为了让面包更香更脆,我们会多烤一会儿;离子渗氮技术,为了让金属更耐用,我们也得给它“烤”上那么一会儿。
所以啊,离子渗氮技术,虽然听起来挺专业的,但其实它就跟我们生活中的点点滴滴一样,都是为了让我们的世界变得更美好。
这技术,就像是给金属穿上了一层看不见的盔甲,让它在各种恶劣环境下都能保持坚挺。
想想看,这技术还真是挺酷的,不是吗?。
合金钢表面渗氮处理

合金钢表面渗氮处理合金钢表面渗氮处理是一种常见的表面改性技术,通过将氮元素引入合金钢的表层,改善了其硬度、耐磨性和耐蚀性,提高了材料的综合性能。
本文将从渗氮的原理、渗氮方法和渗氮处理的效果等方面进行详细介绍。
一、渗氮原理合金钢表面渗氮处理是利用氮在高温下与钢的表面发生化学反应的特性,将氮原子引入钢材表层。
这种处理方法可以通过多种方式实现,包括气体渗氮、盐浴渗氮、浆料渗氮和离子渗氮等。
其中,离子渗氮是一种较为常用的方法。
在渗氮过程中,渗氮源通常是氨气,通过将氨气电离成氮离子,然后在高温下将氮离子引入合金钢表面,实现渗氮。
二、渗氮方法1. 气体渗氮:将氨气或氮气通入渗氮炉中,在高温下使氨气或氮气分解产生游离的氮原子,然后通过扩散作用将氮原子渗透到合金钢表面。
这种方法操作简单,成本较低,但渗层深度较浅,一般不超过0.5mm。
2. 盐浴渗氮:将含有氮化物的盐浴加热至高温,然后将合金钢浸入盐浴中进行渗氮处理。
这种方法渗层深度较大,一般可达1-2mm,但温度较高,对钢材的变形和热应力有一定影响。
3. 浆料渗氮:将氮化物粉末与助剂混合成浆料,然后将浆料涂覆在合金钢表面,在高温下使氮化物分解,将氮原子渗透到钢材表层。
这种方法对钢材的变形和热应力影响较小,但渗层深度较浅。
4. 离子渗氮:在真空或氮气气氛中,通过电离氨气产生氮离子,然后加速氮离子并引入合金钢表面,实现渗氮。
这种方法操作灵活,渗层深度可控制,且渗层均匀。
三、渗氮处理的效果合金钢表面渗氮处理后,可以显著提高钢材的硬度和耐磨性,使其具有较好的耐磨性能。
渗氮处理后的合金钢表面形成了一层硬度较高的氮化物,这种氮化物可以在摩擦和磨损过程中起到保护作用。
同时,渗氮处理还可以显著提高合金钢的耐蚀性能,使其在恶劣环境下具有更好的抗腐蚀能力。
此外,渗氮处理还可以提高合金钢的疲劳强度和抗氢脆性能,延长材料的使用寿命。
合金钢表面渗氮处理是一种有效的表面改性技术,通过引入氮元素,可以显著改善合金钢的硬度、耐磨性和耐蚀性,提高材料的综合性能。
等离子渗氮加工
离子渗氮是利用低真空中气体辉光放电产生的离子轰击工件表面,使金属表面成分、组织结构及性能发生变化的工艺过程。
离子轰击处理过程大致分为以下几部分:
离子渗氮装置示意图
(1)利用辅助加热源的热辐射加热工件,使工件上的油脂及其他挥发性物质汽化后被真空泵排出炉外,这一步只针对带辅助加热双热源离子氮化炉。
(2)离子清洁。
借助离子轰击,将工件表面上的油脂及脏污物质轰击出工件表面,使工件表面清洁。
(3)活化表面。
利用渗剂中分解的氢或净氢,在直流电场中电离成正离子,并轰击工件表面夺取工件表面氧化膜中的氧,从而达到活化金属表面。
(4)离子或分子离子在活化的金属表面凝聚,发生电化学反应,即吸收电子变成活性原子或分子离子吸收电子降价析出活性原子渗入金属基体。
由于离子或分子离子轰击能量较大,使渗入活性原子进入4~ 5层原子厚度内。
(5)离子轰击能量非常大,有人对离子轰击阴极能量做过实验,电压在800 V时离子能量相当于520e 气体氮化时铁表面氮原子能量的3000倍。
这样大能量的离子冲击工件表面,不仅引起阴极溅射,而且使表面形成深度约0.05 mm的位错层。
这一薄层位错的形成,给氮扩散提供通道,从而加速了扩散。
离子渗氮的工艺操作及注意事项
离子渗氮的工艺操作及注意事项1.同炉处理的零件应为同种或表面积和质量之比接近的零件。
零件至阳极的距离应大致相等,并大于30mm,零件之间应有足够大的距离并要求均匀,在零件偏低位置放置辅助阴极或辅助阳极,安放试样时应考虑温度,尽量和零件一致。
2.零件上有1~4mm孔槽易引起打弧,ф4~ф10mm的孔槽会造成温度不均匀,锈蚀零件清洗干净后方可入炉。
3.零件装炉后,密封炉盖和放气嘴,接通阴阳极导线。
预热并校正真空计,氨气热分解炉应提前升温。
4.起动真空泵使炉子逐渐达到要求的真空度,并打开气阀充入少量的热分解氨气,使炉压在1.3~13.3Pa左右。
5.闭合高压开关,慢慢升高电压,使零件起辉。
清理阶段开始,一般宜用低气压小电流,高电压、高档限流电阻,清理阶段正常为扩散弧。
但零件装卡不当,接触不良,小孔槽未屏蔽及表面大块状油污,绝缘物引起局部电弧损伤零件,起辉后1~2h仍在打弧不减弱,说明不正常,应分析原因或停炉。
6.打散弧清理结束后,转入升温阶段,逐渐加大供NH3量,提高电流、电压加速升温,对精密件变形要求严格件,升温速度小于100C/h。
当温度升到200~400 ℃时,孔洞和勾槽中的机油挥发也会引起打弧,弧点集中在孔槽周围,打弧断续相同,此时可适当减小电压、气压,使打弧电流减小,待油挥发干净后,打弧即会停止。
7.如在某个部位集中打弧,无停止迹象,可调节气压,并判明不打弧的最高气压能否维持零件升温和保温的需要,如能维持保温,可继续渗氮,如不能就停泵,打开炉膛,清除打弧源后,再重新抽真空升温。
8.当炉壳温度升到35 ℃时,开始通冷却水,冷却水出口温度应低于55℃。
9.升温时,应随温度升高,不断增加输入气体的流量或减少抽气率或加高气压,升温时间通常控制在0.5~3h,升温时的电流密度应控制在4~5Ma/cm。
10.保温阶段,电流密度比升温时小,可以通过调节气压、电压、氨分解温度等使电流密度一定,工作温度稳定。
稀土离子渗氮催渗的均匀性及渗氮层组织
稀土离子渗氮催渗的均匀性及渗氮层组织摘要:稀土离子渗氮催渗技术是一种新型的表面处理方法,可以提高金属材料的硬度和耐磨性,增加金属材料的使用寿命。
本论文通过对稀土离子渗氮催渗技术的研究,探讨了催渗过程中的均匀性和渗氮层组织结构。
实验结果表明,稀土离子渗氮催渗技术可以在金属材料表面形成均匀的渗氮层,并且渗氮层的组织结构致密且坚硬,具有良好的耐磨性。
关键词:稀土离子;渗氮催渗;均匀性;组织结构;耐磨性。
正文:稀土离子渗氮催渗技术是一种将稀土离子注入金属表面并在高温下进行氮化反应的表面处理方法。
该技术不仅可以提高金属材料的硬度和耐磨性,还可以在表面形成具有良好机械性能的渗氮层,从而延长金属材料的使用寿命。
因此,稀土离子渗氮催渗技术得到了广泛关注。
本次实验是针对不锈钢材料进行的,采用稀土离子渗氮催渗技术制备了渗氮层,并对渗氮层的均匀性以及组织结构进行了研究。
实验中,我们采用了扫描电镜(SEM)、X射线衍射(XRD)、电子探针(EPM)等测试手段对样品进行了分析。
实验结果显示,经过稀土离子渗氮催渗处理后,样品表面形成了一层均匀的渗氮层。
SEM图像显示,渗氮层的结构非常均匀,没有出现明显的缺陷和孔洞。
XRD分析结果表明,渗氮层主要由Fe4N和Fe3N组成,且分布均匀。
电子探针测试结果表明,渗氮层的硬度和耐磨性都得到了显著提高。
总之,稀土离子渗氮催渗技术是一种高效、可靠的金属表面处理方法,可以在金属材料表面形成均匀、结构致密且坚硬的渗氮层,从而提高金属材料的机械性能、耐磨性和使用寿命。
在实际应用中,这种技术将会发挥重要的作用。
此外,稀土离子渗氮催渗技术还具有一些其他的优点。
首先,该技术具有较高的生产效率,可以在较短的时间内完成对金属材料的催渗处理。
其次,与其他金属表面处理技术相比,稀土离子渗氮催渗无需使用有害的化学物质,对环境无污染,符合当今社会绿色环保的发展趋势。
此外,该技术还可以修饰金属材料表面的化学性质,使其具有更好的耐腐蚀性能。
渗氮工艺
渗氮工艺的应用研究渗氮又称氮化,指使氮原子渗入钢铁工件表层内的化学热处理工艺,其目的是提高零件表面硬度和耐磨性,以及提高疲劳强度和抗腐蚀性。
它是利用氨气在加热时分解出活性氮原子,被零件吸收后在其表面形成氮化层,同时向心部扩散。
氮化通常利用专门设备或井式渗氮炉来进行。
气体渗氮在1923年左右,由德国人Fry首度研究发展并加以工业化,目前渗氮从理论到工艺都得到迅速发展并日趋完善,适用的材料和工件也日益扩大。
由于经渗氮处理的制品具有优异的耐磨性、耐疲劳性、耐蚀性、耐高温性、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力,并降低缺口敏感性,与渗碳工艺相比,渗氮温度比较低,因而工件畸变小,已成为重要的化学热处理工艺之一,广泛应用于机械、冶金和矿山等行业的齿轮、凸轮、曲轴、工具、冷作模具、热作模具等零件和产品的表面处理。
一、氮化常用材料传统的合金钢材料中的铝、铬、钒及钼元素在渗氮过程中,与初生态的氮原子接触时,就能生成安定的氮化物,尤其是钼元素,不仅是生成氮化物元素,还能降低在渗氮时所产生的脆性。
其他合金钢中的元素,如镍、铜、硅、锰等,对渗氮特性并无多大的帮助。
一般而言,如果钢料中含有一种或多种的氮化物生成元素,氮化后的效果比较良好。
其中铝是最强的氮化物元素,含有0.85~1.5%铝的渗氮结果最佳,如果有足够的铬含量,亦可得到很好的效果,没有含合金的碳钢,因其生成的渗氮层很脆,容易剥落,不适合作为渗氮钢。
二、渗氮过程控制1.渗氮前的零件表面清洗通常使用气体去油法去油后立刻渗氮2.排除渗氮炉中的空气将被处理零件置于渗氮炉中,并将炉盖密封后即可加热,但加热至150℃以前须作排除炉内空气工作。
排除炉内空气的主要目的是使参与渗氮处理的气体只有氨气和氮气两种气体,防止氨气分解时与空气接触而发生爆炸性气体,及防止被处理零件及支架的表面氧化。
3.氨的分解率渗氮是其它合金元素与初生态的氮接触而进行(初生态氮的产生,由氨气与加热中的零件接触时零件本身成为触媒而促进氨的分解),虽然在各种分解率的氨气下,皆可渗氮,但一般都采用15~30%的分解率,并按渗氮所需厚度保持4~10小时,处理温度保持在520℃左右。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
新工艺大幅提高氮化渗层或缩短氮化工艺时间。
本企业通过长时间研究,多次实验后发现一种新的工艺方式。
在单位时间内大幅度提高渗层或缩
短工艺时间上有了极大的提高。
主要使用了改变工艺和介质的两中方式。
典型材料和实验结果:
注:实验过程为保证结果统一性,是按照同一标准进行实验。
本公司可根据客户技术需要调整工艺
时间。
脉冲等离子体渗氮技术
渗氮是在一定条件下将氮渗入金属表面从而提高金属材料表面综合机械性能的一种表面热处理方法。
它广泛用于铸铁、碳钢、合金钢、不锈钢及钛金属等材料的表面强化、提高材料表面硬度、抗疲劳强度、抗腐蚀性能和抗粘接能力。
一、常用的渗氮方法
常用的渗氮方法有:固体渗氮、液体渗氮、气体渗氮、脉冲气体渗氮(气体周期改变)、直流等离子体渗氮(又称辉光离子氮化)、脉冲等离子体渗氮(电源周期供电)等。
从渗入的机理来看,主要有两大类:
第一类基于浓度梯度:如固体渗氮(已很少采用)、液体渗氮、气体渗氮等,这类渗氮通常采用电炉将采用的含氮介质加热,通过含氮介质传递热能够,使被处理零件达到处理温度,以浓度梯度作为氮元素渗入的驱动力。
第二类基于电场的作用:如直流等离子体渗氮、脉冲等离子体渗氮等。
在一定的真空条件下,通过微量的含氮气体,利用辉光放电产生电子和离子,离子直接轰击零件传递热能,使被处理零件达到处理温度,通过离子、活性原子与表面的复杂作用将氮元素渗入金属表面。
近年来人们通过尝试在真空容器内周期性供气来改善渗氮结果也获得了成功。
其加热方式应归与第一类,这类方式通过气体周期性的变化,能获得更多的活性原子一定程度上改变了渗氮效果,与基于电场的作用有某种类似。
无论是基于第一类还是第二类渗氮原理,尽管氮元素与零件的表面相互作用不尽相同,但在渗入金属内部后渗层深度的增长仍然符合扩散定律。
二、各种渗氮方法优缺点比较
我们把几种渗氮方法的特点比较列入下表:
在等离子体渗氮工艺产生以前,主要的渗氮方式为:液体渗氮、气体渗氮。
早期的液体渗氮方式含氰化物。
由于需在渗氮盐中加入带有巨毒的氰化物,劳动条件恶劣,环境污染严重。
上个世界末,很多国家明令禁止在盐浴成分中使用氰化物作为添加剂。
目前的液体渗氮方法已不含氰化物,但需要经常测试、调整成分,工艺复杂。
液体渗氮设备投资小,每炉处理时间短,处理结果均匀,变形相对较大,组织结构比较疏松,防腐性能差,最主要的还是产生大量废盐,处理成本高。
气体渗氮是将处理炉内通过略高入大气压力的氨气,通过电炉将被处理零件加热到渗氮所需温度然后长时间保温。
其设备投资相对较低,结构简单,装炉简单,其处理过程产生的化合物层含氮浓度高,表层易产生网状及脉状组织,脆性大,变形较大,实际运用中常常将化合物层磨掉,处理过程中氨气消耗量大,电耗较大。
脉冲气体渗氮是在较低的这些很空状态下进行,通过周期性置换炉内氨气,提高氮的活性,在保留气体渗氮特点的同时,设备投资略有增加,较气体渗氮有一定的改善,但耗气量仍然较大,处理成本略有增长。
等离子体渗氮包括直流等离子体渗氮和脉冲等离子体渗氮。
等离子体渗氮:是在真空容器中通入压力为1.3×103 ~1.3×103Pa 的氨气或氮氢混合气体,在电场作用下,气体电离,正离子轰击金属零件表面通过一系列的物理和化学过程形成氮化层,以达到表面硬化的方法。
直流等离子体渗氮与气体氮化相比:①由于它是通过离子的轰击直接加热,能耗下降20%以上;②具有更多的活性原子和离子,渗速快,尤其潜层渗氮效果更为明显;③渗层质量好,表层不产生网状及脉状组织,脆性符合国家一、二级标准;④变形小,由于渗氮与溅射的综合作用,六级精度齿轮渗氮后无需后处理;⑤无环境污染,氨气消耗仅为气体渗氮的1%左右;⑥由于表面活化,有利与不锈钢渗氮等。
等离子体渗氮时,出现弧光放电现象不可避免。
直流等离子渗氮采用可控硅整流技术,由于可控硅只有进入负半周才能完全截止,灭弧时间在毫秒级,尽管在电路上做了许多保护,仍然难以完全消除因弧光放电造成少量零件损坏。
操作过程比前述的其他渗氮方法更为复杂等。
针对直流等离子体渗氮带来的一些问题,人们又研究出脉冲等离子体渗氮技术。
关于脉冲等离子体渗氮技术的特点我们放在第三节做专门介绍。
三、脉冲等离子体渗氮
脉冲等离子体渗氮技术是上世纪九十年代发展起来的渗氮新工艺。
与直流等离子体渗氮相比:除保留了直流等离子体渗氮的优点外,并具有以下改进①节能:电源无功损耗减小、打弧时间大大缩短,约节约20~30%电能,生产成本低;②能迅速灭弧,灭弧时间约15~20μs,不损伤零件,渗氮零件表面质量好;③适应带有深孔、狭缝形状复杂零件的处理,能有效地提高氮化工件温度的均匀性及氮化层组织的均匀性;④工艺参数独立可调,工艺范围宽,操作简便等特点。
由于脉冲电源的输出特性,使得我们能够通过直流部分给定输出电压并维持峰值电流(在工艺条件不变时);而通过改变占空比调节输出平均电流;以及电源周期的关断特性赋予了脉冲等离子体渗氮的许多新特性。
1、工艺参数独立可调
脉冲等离子体渗氮工艺的优点之一是工艺参数与物理参数独立可调。
这是因为在直流电源条件下,既要满足零件表面的电流密度要求,又要满足零件保温电流的要求,两者互相影响,使得电压、电流、工艺条件互相影响,并使操作过程变得复杂和难以控制。
而在脉冲电源条件下,电流密度由峰值电流满足,保温电流有平均电流满足,可由两个独立参数分别调节。
因此,工艺参数可在较大范围内变动。
如图一所示:
我们所要做的仅是调整占空比,使虚线位置上下移动,以获得加工所需要的平均功率。
P
Pmax
t
图一脉冲电源功率波形(实线为瞬时功率,虚线下面积为平均功率)
2、灭弧速度快
灭弧速度快,可以避免零件弧光灼伤。
弧光放电是等离子体渗氮不可避免的一个工程,由于零件表面附着的油膜及污物(不可能绝对清洗干净,当然清洗的越干净越好)形成等离子鞘层产生电荷积累形成很大的场强,在一定条件下从而引发弧光放电。
在直流电源条件下,由于可控硅的导通特性使得迅速灭弧存在很大的困难。
而脉冲电源是一个周期关断性开关电源,脉冲频率在1K的电源自身在数百μs就有一次关断,电源本身就有抑制弧光迅速发展的特点,为了保证不灼伤被处理工件,在电路处理上我们一旦发现弧光放电趋势,就立即关断电源,然后重新点燃电源,根据我们的实验这些工作灭弧在15~20微秒内完成。
当然这个参数也可以调整,表面复杂要求高的工件我们可以将灭弧时间在更短的时间内完成;而对于表面简单要求相对较低的工件,可以延长灭弧时间,这主要是为了兼顾保护工件和缩短处理时间而定。
3、无需堵孔、有利于深孔、狭缝、微孔的渗氮
减少或无需堵孔、可在深孔、狭缝、微孔内实现氮化。
在等离子体渗氮处理时,对于零件内部的封闭孔可能产生阴极位降层重叠的现象,在重叠区域电子和离子异常活跃,很容易过度到弧光发电,我们称之为空心阴极效应。
脉冲电源易于抑制这种活跃现象,建立一个亚稳态,使得深孔、狭缝、微孔内实现氮化成为可能。
而对于直流条件下,在工作上很多孔需要在处理前进行封堵,处理后又需要拆堵,给操作造成了不便,采用脉冲电源可能减少和避免这些操作。
4、节能
节电在20~30%以上。
与直流电源相比,由于可控硅器件特性,在设计直流电源时,不得不设计一个限流电阻,以限制电流的迅速增长,这个电阻阻值最小也在2Ω左右,在150A满载输出的条件下,仅此就可以节电27.36KW/h,加上提高了综合效率,节电至少在35%以上。
5、处理质量好,变形小,利于提高层深
由于脉冲电源对弧光放电的抑制作用,弧光在零件表面作用时间极短,可获得高质量的表面,绝无弧损伤。
并且由于提高了温度均匀性,零件变形小。
由于其改善了工艺条件,在相同的时间内或者不利于渗氮的条件下,能提高层深。
6、能提高设备的利用率
在直流电源条件下,由于工艺数和物理参数的影响,再保温时电压的调节范围通常在650V 左右,而采用脉冲电源,电压调节范围提高,例如在处理狭缝时可将电压提高到900V,增加了电源的有效率输出。
7、有利与深孔、狭缝、微孔的渗氮
由于脉冲电源对空心阴极的抑制作用,我们通过工艺实验,在型腔≥0.6mm的铝型材料积压模具内实现了氮化,也在Φ3×340mm的深孔内实现了氮化。
四、结论
脉冲电源由其区别与直流电源的特性获得了很多的优良特性,无疑其应用前景十分广阔。
与支流电源相比,它具有以下优点:
1、工艺参数独立可调,操作更简便;
2、打弧速度快;
3、能有效抑制空心阴极;
4、节能;
5、处理零件质量好、变形小、有利于提高层深;
6、缩短工艺时间、提高设备利用率;
7、有利于深孔、狭缝、微孔氮化加工。
