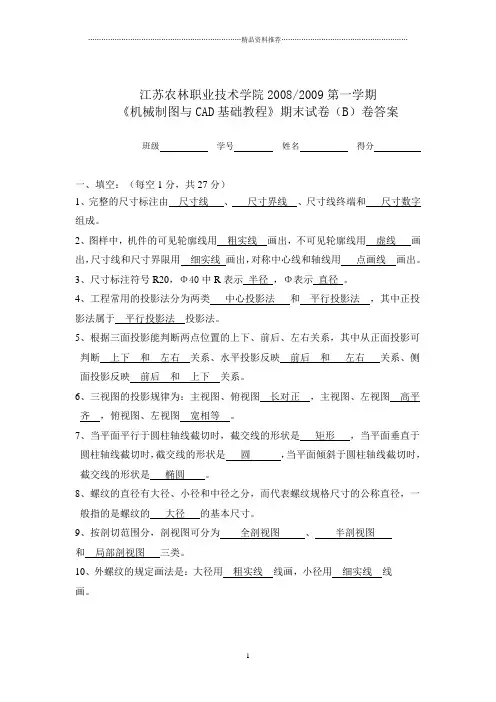

江苏农林职业技术学院2008/2009第一学期《机械制图与CAD基础教程》期末试卷（B）卷答案班级学号姓名得分一、填空：（每空1分，共27分）1、完整的尺寸标注由尺寸线、尺寸界线、尺寸线终端和尺寸数字组成。
2、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
3、尺寸标注符号R20，Φ40中R表示半径，Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、螺纹的直径有大径、小径和中径之分，而代表螺纹规格尺寸的公称直径，一般指的是螺纹的大径的基本尺寸。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。
二、选择题（单项或双向）：（每空3分，共21分）1．已知立体的主、俯视图，参照立体图，正确的左视图是。
（ A ）2据下列视图选择正确的左视图。
（ A ）3．点A在圆柱表面上，正确的两组视图是。
（B、D ）4在下列五组视图中，正确的两组视图是。
（A、D ）5、已知带有圆孔的球体的四组投影，正确的一组是。
（C）6、根据俯视图，选择正确的作全剖的主视图。
（ A ）7、根据主、俯视图，判断主视图的剖视图哪个是正确的。
（C）三、回答问题：（每题5分，共10分）1、配合有哪几种？举例说明其中一种。
答：间隙配合、过渡配合、过盈配合。
例如：轴和轴瓦的配合就是间隙配合（例子只要符合就行）2、剖视图与断面图有哪些区别？答：断面图只画出机件的断面形状，而剖视图除了画出断面形状外，还要画出机件剖切断面之后的所有可见部分的投影。
西工大18春机械原理在线作业辅导资料
西工大18春《机械原理》在线作业1、C2、D3、D4、B5、A一、单选题共5题，12.5分1、两构件以面接触所构成的运动副称为（）。
A副B高副C低副D运动副正确答案是：C2、机构是由许多刚性构件通过（）联接而成的。
A转动副B高副C低副D运动副正确答案是：D3、机械中各执行机构、执行构件完成工艺动作的时序协调，是由（）来解决的。
A机构简图B机构运动简图C机械运动简图D机械运动循环图正确答案是：D4、组成机械和机器的主要和基本部分是（）。
A构件B机构C机架D运动链正确答案是：B5、机械原理研究的对象是（）。
A机械B机构C机器D构件正确答案是：A二、多选题共20题，50分1、构件在回转过程中产生的不平衡惯性力，不仅会在运动副中引起附加的动载荷，从而增大运动副中的摩擦和构件中的内应力，从而降低了（）。
A机械重力B机械效率C机械功率D使用寿命正确答案是：BD2、用解析法作机构运动分析的关键是依据（）。
A机构运动简图B三心定理C机构示意图D运动矢量方程正确答案是：AC3、利用连杆机构可以很方便地达到（）等目的。
A改变运动的传递方向B扩大行程C实现增力D远距离传动正确答案是：ABCD4、渐开线齿轮的基本参数有（）。
A齿数B模数C压力角D齿顶高系数E顶隙系数正确答案是：ABCDE5、机构速度分析的图解法可分为（）。
A绝对瞬心B相对瞬心C矢量方程图解法D解析法正确答案是：ABC6、运功副反力是运动副两元素接触处彼此作用的（）的合力。
A重力B正压力C摩擦力D平衡力正确答案是：BC7、绘制机构运动简图的主要步骤是（）。
A搞清机械的实际构造和运动情况B查明该机构是由多少构件组成的C各构件之间构成了何种运动副D恰当的选择投影面E选择适当的比例尺进行绘制正确答案是：ABCDE8、机构变异的方法很多，较常用的有（）。
A改变构件的机构形状B改变构件的运动尺寸C选不同的构件为机架D选不同的构件为原动件E增加辅助构件正确答案是：ABCDE9、刚性转子的平衡实验包括（）。
西工大20年10月机考《机械制造工艺与夹具》作业参考答案非免费
A.错误
B.正确
正确答案:
37.当作用于斜楔的外力一定时，斜楔升角越小，则夹紧力越大，夹紧行程越小。（）
A.错误
B.正确
正确答案:
38.在一次安装的条件下，易于保证零件的尺寸精度。（）
A.错误
B.正确
正确答案:
39.具有窄长面的定位件，当该定位件可绕中点摆动时，它只能限制工件（平面基准）的一个移动自由度。（）
A.错误
B.正确
正确答案:
13.测量基准是零件图上的一个点、线或面，据此以测量被加工表面的位置。（）
A.错误
B.正确
正确答案:
14.中间工序的工序基准选择的原则之一是：工序基准应尽量和设计基准重合，以避免尺寸换算而压缩公差。（）
A.错误
B.正确
正确答案:
15.初始（粗）定位基准在同一尺寸方向上，一般只允许使用一次。（）
西工大20年10月机考机械制造工艺与夹具作业
试卷总分:100得分:92
答案网叫福到（这四个字的拼音）
一、单选题(共7道试题,共14分)
1.（）是机械加工艺过程的基本组成部分。
A.工序
B.工步
C.走刀
D.工位
正确答案:
2.铣床上采用的分度头，车床上采用的中心架等都属于（）夹具。
A.组合
B.专用
C.通用
正确答案:
3.定位基准是工件上的一个（），当工件定位时，它使工件在工序尺寸方向上获得确定的位置。
A.点、线或面
B.点
C.线
D.面
正确答案:
4.基准的选择主要是研究加工过程中表面的（）要求及其保证方法。
奥鹏西工大18秋《机械制造基础(含材料)》在线作业答案
西工大18秋《机械制造基础（含材料）》在线作业
淬硬工件表面的精加工，一般采用（）。
A.车削
B.铣削
C.磨削
D.刨削
标准选择:C
厚度较大的焊接容器、精度和尺寸稳定性要求高的重要焊接结构焊后应进行的热处理方法是()。
A.低温回火
B.完全退火
C.去应力退火选项
D.扩散退火选项
标准选择:C
在压力加工过程中，为改善坯料塑性时，下列()情况最好。
A.坯料三向受压
B.坯料两向受压
C.坯料三向受拉
D.坯料两向受拉
标准选择:A
在金属切削过程中，切削运动可分为___________和___________。
其中____________消耗功率最大，速度最高。
（）
A.主运动；进给运动；进给运动
B.主运动；进给运动；主运动
C.主运动；机械运动；主运动
D.主运动；主运动；机械运动
标准选择:B
根据产品的大小和生产纲领的不同，机械制造可分为：________________________等不同的类型。
（）
A.成批生产、小批量生产、大量生产。
机械制图-作图题-210题(答案)
1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
答案：X ZY HY WO XZYYOa aabbb2.作平面四边形ABCD的投影。
答案：ab da'b'c'd'3.完成下列各形体的投影。
答案：4.完成下列各形体的投影。
5.根据给出的视图，补画第三视图（或视图所缺的图线）。
答案：6.根据给出的视图，补画第三视图（或视图所缺的图线）。
答案：7.在指定位置将主视图画成全剖视图8.在指定位置将主视图画成剖视图。
答案：9.补全螺栓连接图中所缺的图线。
答案：10.已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
答案：11.作水平线AB 的三面投影。
已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。
答案：aa ab bb XY HY HZO12.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。
答案：adacd cb13.根据已知视图补画第三视图或视图中所缺的图线。
14.根据已知视图补画第三视图或视图中所缺的图线。
答案：15.在指定位置将主视图画成全剖视图。
答案：16.在指定位置画出剖面图(键槽深3mm)。
17.改正双头螺柱连接中的错误画法。
答案：18.画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。
答案：d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm19.在平面ABC内作一条水平线，使其到H面的距离为10mm。
答案：20.根据给出的视图，补画第三视图或视图中所缺的图线。
答案：21.根据给出的视图，补画第三视图或视图中所缺的图线。
22.在指定位置将主视图画成剖视图。
23.补画视图中的缺线。
机械制图试卷及答案(8套)
徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1． 2．1．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分)九、读零件图，并回答问题。
(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是 螺纹（内、外），H 是 ，8徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程 班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
XY HY W二、作平面四边形ABCD的投影。
三、完成下列各形体的投影。
1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，6.试画出主视图的外形。
答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
【资料】西工大18春机械设计在线作业辅导资料
【关键字】资料西工大18春《机械设计》在线作业1、D2、A3、B4、A5、A一、单选题共5题，20分1、61702轴承的内径为（）。
A12B13C14D15正确答案是：D2、保证离心力不致过大，V带传动限制带速小于（）。
A25m/sB30m/sC40m/sD55m/s正确答案是：A3、根据承载情况分析，自行车的前轮轴属于什么轴（）。
A管B心C转D滚正确答案是：B4、半圆键联接的主要优点是（）。
A工艺性好B加工简单C价格便宜D质量保证正确答案是：A5、手工焊对接焊缝时，如果被焊件特别厚，宜采用的坡口（）。
A双UB双VC双HD双W正确答案是：A二、多选题共5题，20分1、挠性联轴器可以补偿的相对位移有（）。
A轴向位移B径向位移C角向位移D综合位移正确答案是：ABCD2、综合影响系数是考虑什么因素对零件疲劳强度的影响（）。
A应力集中B零件尺寸C表面状态D零件强度正确答案是：ABC3、按摩揩性质，轴承分为（）。
A滚动轴承B滑动轴承C金属轴承D非金属轴承正确答案是：AB4、轴上零件的周向固定常用的方法有（）。
A键B销C紧定螺钉D过盈配合正确答案是：ABCD5、滚动轴承的密封形式主要分为（）。
A接触式B非接触式C密封式D开放式正确答案是：AB三、判断题共20题，60分1、轴的键槽通常是由铣销加工而得到的。
A错误B正确正确答案是：B2、平带、V带传动主要靠带和带轮接触面间的摩擦力传动运动和动力。
A错误B正确正确答案是：B3、手动机械和简单的农业机械等，可采用非液体滑动轴承，因为它结构简单、成本低、摩擦大、效率低。
A错误B正确正确答案是：B4、机器产品的经济评价通常只计算制造费用。
A错误B正确正确答案是：B5、对于低速链传动，其主要失效形式为拉断，所以应进行静强度校核。
A错误B正确正确答案是：B6、一个零件的磨损过程大致分为三个阶段，即磨合阶段、稳定磨损阶段及剧烈磨损阶段。
B正确正确答案是：B7、V带传动的传动比不恒定的主要原因在于存在弹性滑动。
奥鹏大工18秋《画法几何与机械制图》在线作业2 100分答案
6.两形体邻接表面相交时,相交处( )产生交线。
A.可能
B.一定
C.不会
D.以上选项均不对
选择是:B
7.相互平行的两直线,其轴测投影( )平行。
A.可能
B.一定
C.一定不
D.以上选项均不对
选择是:B
8.机件在对称面上有棱边时,( )用半剖视图表示。
A.适宜
B.不宜
C.必须
D.以上都不对
选择是:B
B.错
选择是:A
2.相贯线的主要性质包括共有性。
A.对
B.错
选择是:A
3.平面立体的截交线,其形状与截平面在平面立体上的截切位置无关。
A.对
B.错
选择是:B
4.求平面与立体的截交线,不能用棱线法。
A.对
B.错
选择是:B
5.形体间邻接表面关系有相切、相交,没有共面。
A.对
B.错
选择是:B
6.画平面立体正等轴测图时,不能用组合法。
大工18秋《画法几何与机械制图》在线作业2
试卷总分:100得分:100
一、单选题(共10道试题,共50分)
1.封闭性( )相贯线的性质。
A.属于
B.不属于
C.有时属于，有时不属于
D.以上都不对
选择是:A
2.平面立体的截交线,其形状与平面立体的形状( )。
A.有关
B.无关
C.有时有关，有时无关
D.以上都不对
A.对
B.错
选择是:B
7.半剖视图主要用于内形、外形都需表达的对称机件。
A.对
B.错
选择是:A
8.移出断面图的轮廓线用粗实线画出。
A.对
B.错
机械制图习题集附带答案
返回
答案
21 – 1(10)
返回
答案
21 – 1(11)
返回
答案
21 – 1(12)
返回
答案
22 – 1(13)
返回
答案
22 – 1(14)
返回
答案
22 – 1(15)
返回
答案
22 – 1(16)
返回
答案
23 – 2(1)
返回
答案
23 – 2(2)
返回
答案
23 – 2(3)
返回
答案
(2)
(a)
(b)
(c )
(d)
16 – 9(2)
返回
答案
9.已知物体的正面、水平投影,请选择正确的侧面投影.
(3)
16 – 9(3)
返回
答案
9.已知物体的正面、水平投影,请选择正确的侧面投影.
(4)
16 – 9(4)
返回
答案
第五章 组合体及三维造型
17-1(1)
17-1(2)
17-1(3)
０１
０２ ０３ ０４ ０５ ０６ 代代号号
气阀杆
密封圈 阀体 螺母 芯杆 手柄球 名名称称
１ Ｑ２３５
１ １ １ １ １ 数数量量
橡胶 Ｑ２３５ Ｑ２３５ Ｑ２３５ 酚醛塑料 材材料料
备注
返回
答案
拆画零件３锁紧螺母的零件图。
51锁紧螺母
返回
答案
拆画零件２阀门的零件图。
51阀门
返回
答案
拆画零件１阀体的零件图。
6 – 1(2)
返回
答案
6 – 1(3)
返回
答案
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西北工业大学网络教育学院
2018年10月大作业
学习中心： 课程名称： 机械制图
考试时间 120分钟 考试形式：大作业 A卷□ B卷√
学 号 姓名 考试日期 年 月 日 成
绩
2.完成平面的另一投影，并说明为何种
位置平面。6分
a′
a
1.求直线的侧面投影,并指出线段与投影面的
相对位置。AB位置ab6分
XYw
Z
O
Y
H
3.完成菱形ABCD的两面投影。OXb′c′bc10分
a′
b′
8分
6分
6分10分4.正垂面ABC的α=30°，完成它的V、W面投影。acba′XYwZOYH5.完成平面上直线AB的水平投影。6.求直线AB与ΔCDE的交点并判别可见性。
XO
a
b
c
e
d
b′
a′
c′
d′
e′
7.补画六棱柱体切口的水平投影，并画出侧面投影。
c
d
e
f
g
c′
d′
e′
f′
g′
a′
b′
O
X
8.补画圆柱体被截切后的侧面投影。9.求作球与同轴回转体相贯线的投影。10.补画组合体第三视图。11.补画组合体第三视图。10分
6分
10分
10分
12分
12在指定位置将原主视图改画成全剖视图。
