基于FEMFAT的曲轴疲劳分析

合集下载

曲轴强度疲劳计算的研究及应用

曲轴强度疲劳计算的研究及应用

曲轴强度疲劳计算的研究及应用陈阳;黄灿银【摘要】阐述了关于曲轴强度计算原理及方法,提出了多体动力学、有限元及疲劳软件联合计算的方法解决关于曲轴疲劳的计算方法,并运用该方法对某D系列柴油机的曲轴疲劳进行计算.【期刊名称】《柴油机设计与制造》【年(卷),期】2012(018)001【总页数】6页(P11-16)【关键词】曲轴强度计算;多体动力学;有限元;疲劳【作者】陈阳;黄灿银【作者单位】上海柴油机股份有限公司,上海200438;上海柴油机股份有限公司,上海200438【正文语种】中文曲轴是发动机最关键的零件之一。

它在发动机运行过程中传递气体爆发压力和惯性载荷,然后将力矩传递给飞轮端,作为发动机的功率输出。

曲轴具有如此功能,所以在设计时希望获得比发动机预期更长的寿命,即更高的疲劳强度。

但是近年来随着对内燃机动力性能和可靠性的要求不断提高,曲轴的工作条件愈加苛刻,曲轴的强度问题变得更加重要。

曲轴的耐久性成为最重要的课题之一,因为其出现任何问题会导致发动机严重失效,失效的轴系在使用过程中会给公司的声誉及成本带来巨大的损失。

但是,由于高度的竞争和成本的增加,需要低的成本,高的寿命,使得发动机的发展在工程应用中越来越受到限制。

为了达到低成本及高安全系数设计,发动机运行过程应处于高的可信度水平上。

为获得高的精度,在设计早期就应采用CAE技术。

借助于多体动力学与有限元的计算方法对耐久寿命需求的设计修改,能够在零件产品生产出来前就获得过度设计及疲劳失效的设计修改方法。

零件的疲劳强度决定于所受应力的循环变化的幅度及变化的不对称性、零件的形状和尺寸、零件的表面状态、材料的结构以及机械加工和热处理的方法等。

计算结果采用安全系数表示。

曲轴的疲劳强度计算内容,主要是计算最危险处的安全系数,如过渡圆角、油孔边缘处等,并且是对最危险工况进行计算,即找出运转过程中可能出现的应力变化最大幅值和此时的平均应力。

曲轴疲劳强度的计算方法一般按如下2个步骤进行:一是求出曲轴危险部位的应力幅值和平均应力;二是在此基础上进行疲劳强度校核,即按材料的疲劳极限,考虑材料强化处理、应力循环和尺寸影响,求出曲轴上危险部位的最小强度储备,通常以安全系数的形式表示。

柴油机铸造机体主轴承座结构强度分析及优化

柴油机铸造机体主轴承座结构强度分析及优化

柴油机铸造机体主轴承座结构强度分析及优化王国富;陈元华【摘要】为验证某款新开发的直列4缸柴油发动机主轴承座设计的可靠性,建立了包括气缸体、主轴瓦、轴承盖、曲轴及连接螺栓的发动机主轴承座有限元强度分析模型,运用Abqus和Femfat软件从应力分布、安全系数、轴瓦背压、主轴承孔变形等四个方面进行了强度计算。

针对计算结果中主轴承座安全系数不足的问题,提出了结构改进方案,并重新对改进后的主轴承座进行应力和安全系数计算分析,结果表明,改进方案对疲劳安全系数的提高有明显的效果,满足设计要求。

【期刊名称】《制造业自动化》【年(卷),期】2015(000)012【总页数】3页(P123-125)【关键词】气缸体;主轴承座;结构强度;有限元分析【作者】王国富;陈元华【作者单位】桂林航天工业学院汽车工程系,桂林 541004;桂林航天工业学院汽车工程系,桂林 541004【正文语种】中文【中图分类】TH1220 引言主轴承座是发动机机体的重要组成部分,它用来支撑高速旋转的曲轴,承受着剧烈的载荷,这些载荷来自多方面,包括曲轴动载荷、螺栓预紧载荷、轴瓦过盈载荷以及热负荷[1,2]等,受力状态复杂。

主轴承座和主轴承盖接触的部位必然是发动机高速运转中最危险的部位之一,因此,这些部位应具备足够的刚度、强度和动力学特性[3]。

为了验证某款新开发的直列4缸柴油发动机主轴承座设计的可靠性,需要对该柴油机主轴承座进行有限元强度分析。

1 计算模型和边界条件1.1 有限元模型本文建立的有限元计算模型包括气缸体、各主轴承座上下盖、主轴承盖螺柱、主轴瓦、曲轴主轴颈、曲轴后油封座。

建模过程中,忽略部分不重要的倒角,简化轴瓦模型,同时对须重点关注的地方如主轴承主轴承盖的轴承孔附近、主轴承座与主轴承盖的接触面附近、主轴承座孔与轴瓦接触面附近、润滑油孔内表面等适当地加密网格,为保证足够的工程精度,曲轴、主轴瓦有限元模型单元选择8节点六面体单元网络,其它选择10节点四面体单元网格。

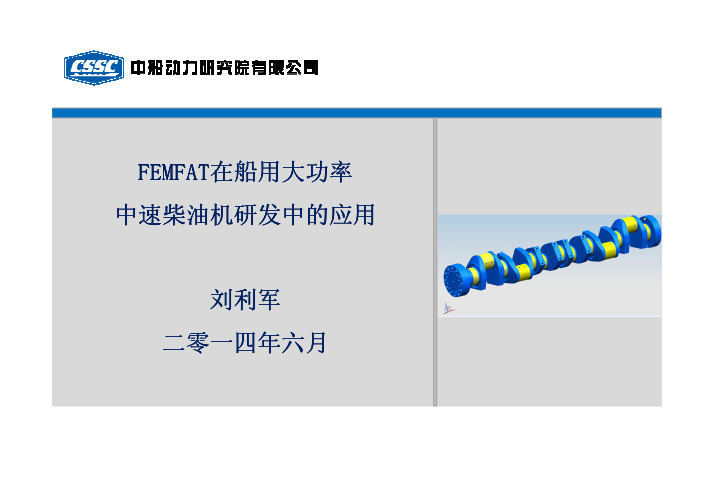

FEMFAT在船用大功率中速柴油机研发中的应用

FEMFAT在船用大功率中速柴油机研发中的应用

MAGMA/Vericut/ CutPro/UG
焊接机器以仿真
系统
CAE数据和争程管理系统EKM 服务器 形+HPC & 高性能工作站 终端
10
版权所 ,未经允许请勿复制或转载
目录
1. 公司介绍 2. 自主品牌中速机 3. FEMFAT在船用大功率中速柴油机曲轴研发中的应用
整体分析流程 ABAQUS工况计算 FEMFAT/BASIC模块疲劳计算 FEMFAT/Channel max模块疲劳计算 结果比较及结论
内外专业设计公
调研
2011 , 通过 资委动力研发 建
设项目推动研发 建设
方案 报
动力研发
断完善和建设中
以员, 件,部 硬件
2012 , 科研项目申报
2013 , 动力研究院 核心架构初
2013.9.4, 式更 立
6
版权所 ,未经允许请勿复制或转载
目录
1. 公司介绍 2. 自主品牌中速机 3. FEMFAT在船用大功率中速柴油机曲轴研发中的应用
1、公司介绍
以以以以 诚诚诚诚 诚切切 争争争争
中国船舶工业集团公司
CHINA STATE SHIPBUILDING CORPORATION
4
版权所 ,未经允许请勿复制或转载
1、公司介绍
1.1 发展历程
5
版权所 ,未经允许请勿复制或转载
1、公司介绍
1.1 发展历程
2009 大学/研究所/ 行,
ANSA/ HYPERWORKS
ABAQUS
FEMFAT
在柴油机研发过程,关键零部件:连杆 曲轴 机架 缸盖 活塞等都会按照 争程进行 析 以 是机架和 连杆 析的案例

FEMFAT疲劳分析教程

FEMFAT疲劳分析教程

3
FE Entitles有限元模型数据
有限元模型数据 选择文件格式(File Format)之后,在输入框内 (File Name)指定有限元模型文件的路径和名称。
启动后处理Visualizer
启动焊点定义 启动焊缝定义
调入模型的信息包括节点、单元、物理属 性、组、焊点、焊缝的数量
1. 输入的有限元模型的最大尺寸在“Modify Dimension”框 中以总体坐标系显示,用户可以检查长度单位是否是[mm]。
FEMFAT 参数设置
Engineering Center Steyr
© ECS / Disclosure or duplication without consent is prohibited
FEMFAT BASIC
2013
Author: ECS China Team
© ECS / Disclosure or duplication without consent is prohibited
Smoothed
: 对应于表面粗糙度 =60µm
Roughed
: 对应于表面粗糙度 =140µm
As Cast
: 对应于表面粗糙度 =200µm
User defined Default: 对应于表面粗糙度 =1µm
节点属性 可对节点组赋予各种参数
对当前节点组赋予材料 定义表面粗糙度
定义表面粗糙度
组内节点可以用两种方式来指定表面粗糙度:
1. 直接输入表面粗糙度值Rt或者Rz,单位[µm]。
2. 从表面粗糙度框内选择预设值:
Polished
: 对应于表面粗糙度 =2µm
Grinded
: 对应于表面粗糙度 =10µm

白车身FEMFAT疲劳分析流程

白车身FEMFAT疲劳分析流程

作者: 张文轩
日期: 2006年9月4日
12
BIW疲劳分析流程
FEMFAT疲劳计算
• ECS应用FEMFAT MAX来计算BIW的多轴向疲劳损伤值,损伤值的倒 数就是寿命值。我们可以增加行驶路程,比如道路谱采集只有5公里, 而我们的实际耐久要求是20万公里,那么在软件中乘以一个 20万/5 = 4 万的系数就可以了。所得到的结果可以证明此BIW是否能经受的住20万 公里的坏路行驶。 • 在疲劳损伤值计算前,需要输入FE模型的节点和单元、材料信息S-N 曲线、各通道的载荷谱和相应的单位应力值、影响参数等信息。 • FEMFAT Visulizer的是一个后处理模块,可以直接察看计算结果。
• 此项目采用路谱方法对白车身的基础材料、焊缝和焊点进行疲劳损 伤值计算。
作者: 张文轩
日期: 2006年9月4日
19
项目介绍
Daihatsu某型轿车 • 此项目采用路谱方法对白车身的基础材料、焊缝和焊点进行疲劳损伤
值计算。
作者: 张文轩
日期: 2006年9月4日
20
项目介绍
Daihatsu某型轿车
FEMFAT 在工程项目中的应用
白车身有限元及疲劳分析
Engineering Center Steyr GmbH & Co KG (ECS)
斯太尔工程技术中心
白车身有限元及疲劳分析
目标:
1. BIW疲劳分析流程
2. 运用FEMFAT进行BIW疲劳分析的项目举例
作者: 张文轩
日期: 2006年9月4日
• 此项目采用路谱方法对白车身的基础材料、焊缝和焊点进行疲劳损伤 值计算。
作者: 张文轩
日期: 2006年9月4日

曲轴疲劳寿命分析及验证

曲轴疲劳寿命分析及验证

40 10 9.351 8.703 8.054 7.406 6.757 6.109 5.460 4.812 4.163 3.515 2.866 2.218
3 曲轴疲劳试验研究
3.1 疲劳试验机工作原理 依 托 仿 真 软 件 进 行 曲 轴 疲 劳 模 拟 试 验 ,得 出
曲轴的最小疲劳寿命及安全系数。但与曲轴实际 工况仍存在些许差距,一般可以通过台架试验,与 仿真分析结果做以对比,以使试验结果更加可靠。
据 统 计 ,由 于 疲 劳 引 起 的 汽 车 零 部 件 损 坏 占 比 80%。ZQP-6000 型曲轴疲劳试验机是由函数发 生器发出指定频率和指定幅度的正弦波[3],驱动功 率 放 大 器 使 激 振 器 产 生 振 动 波 形 ,机 械 谐 振 系 统 随 之 产 生 振 动 ,调 整 函 数 发 生 器 发 出 的 频 率 至 系 统的共振频率[4],即进入正常的工作状态。根据共 振 频 率 下 降 的 情 况 测 试 并 观 察 曲 轴 试 件 在 拉 、压 或 拉 压 、交 变 载 荷 下 的 疲 劳 特 性 。 其 试 验 结 果 用 于 曲 轴 优 化 设 计 、变 更 加 工 工 艺 、鉴 定 货 源 、产 品 质量抽检等。试验台结构如图 3 所示,表 1 为试验 机主要技术指标。
一条完整的 S-N 曲线,被划分为低循环疲劳 段 (LCF),宏 观 屈 服 ,非 线 性 段 ;高 循 环 疲 劳 段 (HCF),线 性 段 ,N=10E4~10E6;疲 劳 极 限 段 (SF), N>10E7,这样三个疲劳阶段。
而对于 S-N 曲线进行修正时,主要需要考虑
作者简介:王小毓(1990 年—),女,助教,硕士学位,研究方向为汽 车制造与装配技术。 基金项目:汽车制造与装配技术专业职业岗位核心能力教学资源 开发与应用研究(ZJQYZX1803-09)。

FE-Safe在某车架垂直弯曲疲劳分析中的应用

FE-Safe在某车架垂直弯曲疲劳分析中的应用本文利用安世亚太公司的疲劳分析软件FE-Safe对某车架结构的垂直弯曲疲劳进行了分析计算,再现了该车架在垂直弯曲疲劳试验中出现的问题,提出解决方案。

同时利用试验结果进行对比校核,验证了本文分析的可信度。

1 前言产品的疲劳寿命是现代设计的一个重要指标。

随着市场竞争的日趋激烈,产品的寿命对用户来说显得愈来愈重要。

与传统的静强度设计方法相比,疲劳寿命设计需要了解产品的使用环境,应用现代疲劳理论,并结合试验验证,以确保所需要的设计寿命。

目前,在产品设计中已大量使用计算机仿真技术,其中的有限元法已经成为一种不可缺少的分析工具。

根据有限元获得的应力应变结果进行进一步的疲劳寿命设计已经在一些重要的工业领域(如汽车、航空航天和机器制造等)得到广泛应用。

与基于试验的传统方法相比,有限元疲劳仿真能够提供零部件表面的疲劳寿命分布,可以在设计阶段判断零部件的疲劳寿命薄弱位置,通过修改设计可以预先避免不合理的寿命分布。

因此,它能够减少试验样机的数量,缩短产品的开发周期,进而降低开发成本,提高市场竞争力。

本文利用安世亚太公司的疲劳分析软件FE-Safe对某车架结构的垂直弯曲疲劳进行了分析计算,再现了该车架在垂直弯曲疲劳试验中出现的问题,提出解决方案。

同时利用试验结果进行对比校核,验证了本文分析的可信度。

2 车架有限元模型的建立根据车架垂直弯曲疲劳分析与试验的公司内标准,建立光车架有限元分析模型。

2.1 结构离散化根据车架结构的特点,用薄板单元对其进行有限元网格划分,部分铸件用实体单元模拟,螺栓和铆钉连接用刚性元结合梁元来模拟。

有限元模型共划分单元约16万个,节点约12万个。

图2-1为车架有限元网格模型图。

图2-1 车架有限元网格模型图2.2 材料参数车架材料为DFL590,计算时取弹性模量E=210Gpa,泊凇比μ=0.3,UPS=345Mpa。

材料的S-N曲线如图2-2所示。

FEMFAT疲劳分析教程

创建阶梯载荷谱
来指定。
定义载荷谱的实例(2个不同的阶段): 阶段1,-200N至400N,循环103次 阶段2,-100N至200N,循环104次 则对应载荷:
载荷 1 2 幅值 [N/mm2] 300 150 平均应力 [N/mm2] 100 50
单位应力100 N/mm2,表格中输入如下:
No. 1 2 N (-) 1,000 10,000 F_A (-) 3.0 1.5 F_M (-) 1.0 0.5
2013
Author: ECS China Team
© ECS / Disclosure or duplication without consent is prohibited
6
Material data材料数据
材料数据 有数种方法为FEMFAT提供分析所需的材料数据: • 在材料数据库中有绝大部分分析所需的材料。 • 对于特殊材料,如果数据不足,或者现有材料中 的数据需要稍作修改,推荐使用material generator。 • 显示的材料数据可以手动输入。
可锻钢质和铝质材料表面处理影响
方法 渗氮法 渗氮深度 0.1至0.4 mm 表面硬度 700至1000 HV 10 渗氮法 渗氮深度 0.1至0.4 mm 表面硬度 700至1000 HV 10 渗碳法 渗碳深度0.2至0.8 mm 表面硬度670至750 HV 渗碳法 渗碳深度0.2至0.8 mm 表面硬度670至750 HV 碳氮共渗 淬硬深度 0.2 to 0.4 mm 最小表面硬度 670 HV 10 无凹槽 有凹槽 无凹槽 有凹痕 无凹槽 试样 类型 化学-热处理法 直径 [mm] 8 - 15 30 - 40 8 - 15 30 - 40 8 - 15 影响系数 (KV)* 1.15 - 1.25 1.10 - 1.15 1.90 - 3.00 1.30 - 2.00 1.20 - 2.00

基于Ansys_FE_SAFE的风力机主轴疲劳计算分析_高俊云(1)


* 20111214 收到初稿,20120329 收到修改稿。山西省科技创新项目 ( 2010101001) 资助 **高俊云,男,1965 年 9 月生,山西省晋中市人,汉族。教授级高级工程师,博士研究生,研究方向为机械动态测试与分析、机械故障诊断及 风力发电机组计算分析。
第 35 卷第 4 期
Ansys / FE-SAFE 是指以 Ansys 为前后处理器的专
用高级疲劳分析模块 FE-Safeworks。该软件采用基于
有限元分析的疲劳计算和先进的单轴、多轴疲劳计算
方法,计算时对平均应力、应力集中、初始应力、表面光
洁度、表面加工性质等进行全面考虑,按照累积损伤理
论和雨流计数法进行疲劳寿命分析设计。该模块具有
也随之增大,因此零部件中包含的影响其疲劳强度的 缺陷就越多。对其进行疲劳计算分析,保证可靠运行 显得非常重要。
风力机的零部件在工作过程中承受着多轴随机疲 劳载荷,主 应 力 的 大 小 和 方 向 都 在 不 断 地 发 生 变 化。 其疲劳计算不同于一般的单轴疲劳计算,属于多轴疲 劳计算。文献[1-2]对材料多轴疲劳失效研究的主要 问题和准则进行了介绍和总结。国内外对风力机零部 件的疲劳寿命计算开展了许多研究,但相关文献并不 多见,大都是使用简化的疲劳分析方法,如文献[3-4] 对轮毂的疲劳计算均采用等效常幅谱的简化疲劳计 算。本文在对风力机疲劳载荷来源、疲劳计算方法进
γmax = ε1 - ε3 ,εn = ( ε1 + ε3 ) /2,ε1 、ε3 分别为主方向 1、 主方向 3 的应变。
对于多轴载荷,在加载过程中节点上的主应力会
改变方向,需进行临界平面的疲劳计算。在每个面上
剪切应变或正应变都采用雨流计数法计算每个循环的

基于FEMFAT的白车身疲劳分析

基于FEMFAT的白车身疲劳分析赵世宜【摘要】本文运用FEMFAT软件,对白车身疲劳寿命进行了分析,阐述了从实际路面载荷谱的采集、信号处理、单位应力求解得到最终的疲劳寿命分析,并对比样车疲劳耐久路试结果,仿真分析与试验吻合度高,从而验证了仿真分析的可行性,并形成一套可行性技术流程,为后续整车疲劳寿命分析提供了技术积累。

%Base on FEMFAT, the paper analyzes the fatigue life of BIW and expatiates on measuring of road load data, data processing,calculation of interface forces and unit stress,and fatigue life analysis.Then critical locations have been optimized. The results of fatigue life virtual anslysis contrast to durability test are same,thereby they validate that fatigue life analysis of BIW. So the pater built a active flow and supply technology to the fatigue life analysis of the whole vehicle.【期刊名称】《汽车实用技术》【年(卷),期】2014(000)004【总页数】3页(P84-86)【关键词】疲劳寿命分析;白车身;载荷谱采集【作者】赵世宜【作者单位】陕西重型汽车有限公司,陕西西安 710200【正文语种】中文【中图分类】U466CLC NO.:U466 Documentcode:A ArticleID:1671-7988(2014)04-84-03疲劳耐久是汽车产品开发的一项重要指标,同时也是影响产品品牌价值和顾客决策的重要依据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2 曲拐的有限元模型 2 疲劳模型 本文中曲轴的材料
3 缸压曲线
4 曲柄销及 曲柄销 轴颈处载荷
31CrMov9,其 S-N 曲线表达式如
log σ K C N + σ af,C − K C N cf,C , N cf,C > N > 0 = a σ ,N > N af,C cf,C
相交圆角处出 最大拉 力 在爆压力工况,如 在爆压力工况
臂相连处的圆角处出 相连处的圆角处出 最大的压 力 经过计算得出
2
柄臂相连的圆角处 力幅值最大
1 最大拉工况
2 最大压工况 5 力分析结果
3
力幅值
将有限元计算结果导入疲劳分析软件得到疲劳 力结果 区域,从 6 中看出 区域
中白颜色的区域就是 力幅值 化很小的
1
式中
σaf,C
疲劳强度极限,Kc
曲线斜率,Ncf,C Kc
极限循 次数
基于影响因子的疲劳安全系数分析 基于影响因子的疲劳安全系数分析,根据 FKM 标准,考虑到 力 度 平均 力 加工工艺 可靠 性等因素的影响, S/N 曲线的 个参数 σaf,C Ncf,C 进行修 力极限 表面处理 几何尺 时,考虑到 考虑到交 载荷 温度 统计 材料参数 首先, 于疲劳强度极限σaf,C 进行修 时,考虑到交 影响 力 度 平均 力等影响因子 其次, 力 度 表面粗糙度/锻造
3
2.617 ,均在 480 2.6171
节点
处,两者结果相差 6.6% 3 简化法和 同法计算曲轴疲劳所采用的疲劳分析原理相同,只是在工况选 虑到全载荷周期的工况,简化法采用关键工况模拟出全载荷周期 4 在设计初期使用简化法 疲劳性能进行研究 5 通过 曲轴疲劳分析方法的研究,能更好的通过有限元分析指导设计,缩短研发周期
曲柄销和 轴颈处分 耦合,有限元模型如
1.2 材料 论文中船用柴油机曲轴的材料牌
31CrMov9,在 FEMFAT 的材料 中 到相 的材料,修改极限 杨氏模量 2.11e5Pa,泊松比 0.3,
强度和屈服强度,软件自动将其他相 参数得出, 要参数如
1
极限强度 12
900MPa,屈服强度
690 690MPa 疲劳极限
根据曲轴一个周期内的实际 力结果,作 力结果 疲
7 中可以看出,最危险的区域也在 最危险的区域也在 轴颈 曲柄销
节点处出 最大 力幅值 144.4MPa,最小安全系数 最小安全系数 2.6171
3.3 结果 比分析 通过 6 和 7 可以清楚的看到 可以清楚的看到两种 同载荷提 方案 果云 可以看出,危险区域都在曲柄销 危险区域都在曲柄销
的疲劳安全系数的 疲劳安全系数的结果 比 由两者的结
轴颈和曲柄臂的连接圆角部分 其中最危险的区域 曲柄销和
曲柄臂的内侧连接圆角 从区域的范围来看,简化的方案得到的疲劳危险区域较小 从区域的范围来看 简化的方案得到的疲劳危险区域较小,而根据全载荷周期计 算疲劳结果的区域范围较大 计算出最小安全系数分 简化法和 同法计算出最小安全系数分 两个结果相差 6.6% 力幅值分 2.7957 和 2.6172,且都是 480 单元出 最小安全系数 156MPa 和 144.4MPa,简化法计算出 简化法计算出
力幅值 力幅值大于 同法 可见,
在设计初期使用简化法 曲轴进行疲劳安全系数的预测是可行的,在 曲轴进行疲劳安全系数的预测是可行的 在 细设计阶段可以使用 同法 疲劳 性能进行研究 4 结论 1 基于 FEMFAT 中 BASIC 模块和 CHANNEL MAX 模块,并根据 FKM 标准建立疲劳模型 曲拐进行 了疲劳分析 2 简化法计算出最小疲劳安全系数 2.7957, 同法计算出最小安全系数
基于 FEMFAT 的曲轴疲劳分析
王奎,刘利军,张琼宇 沪东重机有限公 摘 要 分 采用简化法 同法 某船用柴油机曲轴疲劳分析方法进行研究 根据 FKM 标准建立 疲劳分析模型, 在进行曲轴疲劳计算时, 均考虑了 力 度 平均 力 加工工艺 可靠性等因素的影响 计算出曲轴疲劳安全系数和 力幅值 结果表明简化法计算出的最小安全系数和 关键词 柴油机 曲轴 FEMFAT FKM 力幅值略大于 同法
于曲线斜率进行修
平均 力等影响因子 力 最后, 极限循 次数 Ncf,C 进行修 时,考虑到局 力极限等影
部 S/N 曲线 热机 参数 平均 力 局部 S/N 曲线极限疲劳强度 材料 拉力/压力的交 响因子 处理,影响数值 1.30 其余参数由软件 FEMFAT 根据 FKM 经验公式自动算出
根据 FKM 标准,选 选 的 要参数有 要参数 表面粗糙度 RZ=3.2µm,统计学影响 统计学影响 90%,表面采用渗氮
3 结果分析 讨论 3.1 简化计算结果 考虑了在活塞 简化载荷进行分析时,考虑了在 算结果如 6 所示 在惯性力工况, ,如 点时曲轴 最大拉力工况以及在爆压力时曲轴最大 爆压力时曲轴最大 压 计 5 1 所示,可以看出曲轴有向 可以看出曲轴有向 拉伸趋势,在曲柄销 拉伸趋势 曲柄臂 5 2 所示,曲轴有被向 曲轴有被向 压缩趋势,在曲柄销 压缩趋势 曲柄 力幅值,如 5 3 所示, ,可以看出在曲柄销 曲
于简化法,利用理论公式计算出关键工况 的载荷
VIRTUAL ENGINE 动力学分析软件提 一个周期内的载荷历程 根据 FKM 标准建立疲劳分析模型进行曲 轴疲劳计算时,简化法和 同法均考虑了 力 度 平均 力 加工工艺 可靠性等因素的影响,经过计 算分 得出两种方案的疲劳结果
1 曲轴疲劳分析流程 1 有限元模型 1.1 网格模型 本模型包 并 61494 个单元, 其中四面体 44364 个, 楔形单元 17130 个, 单元类型分 2 所示 C3D10I 和 C3D15,
力幅值
2
疲劳安全系数
7 根据全载荷周期计算疲劳分析结果
同仿真分析计算 先计算出七个通道
的单
载荷 力,做 力 疲劳计算的输入条件 同时将七个通道 七个通道
的载荷谱进
行输入 根据线性叠加,可以得到曲拐的实际 可以得到曲拐的实际 力结果 劳分析的 力曲线,计算出曲轴疲劳安全系数 计算出曲轴疲劳安全系数 从 曲柄臂的连接圆角处 相 的在 480
参考文献 [1]FEMFAT THEORY [2]王 良,胡德波.386Q 型发动机曲轴疲劳强度有限元分析[J].内燃机学报,2000,18 (3):270~274.
有些差异, 同法考
曲轴进行疲劳安全系数的预测是可行的,在 细设计阶段可以使用 同法
[3]Heath A R,McNamara P M. Crankshaft Stress Analysis-Combination of Finite Element and Classical Analysis Techniques [J].ASME J Eng for Gas Turbines and Power,1990,112(7):268~271. [4]徐卫 [5]骆清 ,黄荣 ,赵淼森等.曲轴强度计算新方法的研究[J].内燃机工程,2004,25(5):51~55. 术的曲轴疲劳强度分析[J].车辆 动力 术,2012,02:51~54.
437108. 437108.4N 在加载时,将耦合点 CP2 固定,分 分 在耦合点 CP1 处施加压力
和拉力 耦合点 CP1 和 CP2 见 同仿真分析载荷
AL ENGINE 中以 在动力学软件 VIRTUAL 4 所示
3 缸压曲线作 输入条件,并确定点火顺序 确定点火顺序, 曲轴系统进
行动力学仿真 然后,根据多体动力计算 多体动力计算结果,提 曲柄销及 轴颈处的载荷历程 历程,提 的各通道载荷如
The fatigue analysis for a marine diesel crankshaft based on FEMFAT
WANG Kui, LIU Lijun,ZHANG Qiongyu
Abstract: The fatigue analysis methods for a marine diesel crankshaft were studied by respectively using the simplified method and collaborative method. According to FKM standard, the fatigue analysis models were established, during the crankshaft fatigue calculation, stress gradients, mean stress, processing technology, reliability, and other influence factors were considered in both simplified method and collaborative method. The safety factor and stress amplitudes were calculated. The results show that the safety factor and stress amplitudes calculated by the simplified method is slightly greater than the collaborative method. Key words: marine diesel engine; crankshaft; FEMFAT; FKM 0 概述 FEMFAT 是一套面向工程开发的疲劳强度分析和优化的软件,在各行业的 用相当广泛 本文基于 FEMFAT 的基础 BASIC 模块以及 CHANNEL MAX 模块分 模块分 简化法和 同法 某船用柴油机曲轴进行了疲劳分析, 这两个 于 同法,采用
405MPa,疲劳循 疲劳循 极限
2e6 次,S/N 曲线斜率
